气动机械手的工作流程

阐述气动手搬运机械手控制本文针对气动机械手的结构以及工作原理的介绍，重点分析了气动机械手的控制要求，并在此基础上进行气动机械手控制系统的设计，而且通过相关实验，证明该机械手控制方便、定位精确，可以长期稳定的运行。

目前，由于机械手技术有了快速的发展，同时PLC控制技术以及点控制技术也在生产实践中得到应用，所以，适合在工业自动化生产中使用的通过机械手也有了不小的进展。

因为气动机械手具有诸多优势，比如结构简单、定位精确、控制便捷等，因此被自动化生产线大量采用。

本文将结合自动化生产线的实际情况，进行基于PLC与步进电机的气动手搬运机械手控制的探讨。

一、起动机械手的机构及原理1、气动机械手的结构该气动机械手的结构如图1所示，其中1为推料气缸，2为工作库，3为单杆气缸，4为双导杆气缸，5为气动手抓，6为转轴，7为步进电机，8为传送带。

在以上组成元件中，燃料气缸主要负责在工件库中推送工件；气动手抓则是用来抓紧工件或放松工件；双导杆气缸是用来控制机械手臂进行缩回或者伸出动作；单杆气缸可以提升或者降低气动手抓；不仅电机控制着机械手臂的旋转，并且依据脉冲数量来保障定位准确。

2、气动机械手的工作原理本文探讨的气动系统包括了推料气缸、升降气缸、伸缩气缸和气动手抓等组成部分。

其中，单电控制二位五通阀负责控制推料气缸、升降气缸以及伸缩气缸。

而气动手抓则是被双电控制二位五通阀来进行控制。

至于气缸动作过程中的稳定性，一般通过单向节流阀来控制其速度，速度得到控制以后，气缸在运动过程中的稳定性即可大大提高。

该气动机械手在工作中遵循以下流程：工件存料后气动机械手向前伸出—前臂降低—工件被气动手指夹住—前臂抬升并缩回—手臂向右旋转—手臂前屈—手爪把工件放进料口—手臂缩回—机械手复位，直到下一个工件就位，这一过程循环进行达到工作的目的。

在本系统中，为了保障机械手的定位准确，把电感传感器装置在机械手底座处，当作其基准传感器。

并且在机械手向左、向右旋转到最大位置处加装限制装置。

燃气阀门机械手使用方法一、引言燃气阀门机械手是一种用于燃气管道的操作工具，可以用来控制燃气的通断，确保燃气的安全使用。

本文将详细介绍燃气阀门机械手的使用方法，包括操作流程、注意事项等。

二、操作流程2.1 准备工作在开始操作之前，需要进行一些准备工作，以确保安全和顺利进行。

具体步骤如下：1. 确认操作人员已穿戴好个人防护装备，如手套、护目镜等。

2. 检查燃气阀门机械手的外观是否完好，无明显损坏。

3. 确认机械手操作杆是否连接牢固，无松动现象。

2.2 操作步骤2.2.1 打开燃气阀门以下是打开燃气阀门的步骤： 1. 将机械手的爪子对准燃气阀门的手柄。

2. 用相应的操作杆将机械手的爪子夹紧燃气阀门的手柄。

3. 慢慢转动机械手的操作杆，放开燃气阀门。

4. 检查燃气阀门是否已完全打开，并观察是否有燃气泄漏的迹象。

2.2.2 关闭燃气阀门以下是关闭燃气阀门的步骤： 1. 将机械手的爪子对准燃气阀门的手柄。

2. 用相应的操作杆将机械手的爪子夹紧燃气阀门的手柄。

3. 慢慢转动机械手的操作杆，关闭燃气阀门。

4. 检查燃气阀门是否已完全关闭，并观察是否有燃气泄漏的迹象。

2.3 注意事项在操作燃气阀门机械手时，需要注意以下事项： 1. 操作人员应具备相关的操作培训和技能，确保能够正确操作机械手。

2. 在操作前，应检查燃气管道是否正常，确保没有燃气泄漏的风险。

3. 操作过程中，应随时观察燃气阀门的状态，如有异常应及时停止操作并报警。

4. 操作完成后，应检查燃气阀门是否已完全打开或关闭，并确认没有燃气泄漏的迹象。

5. 操作完毕后，应妥善存放燃气阀门机械手，避免损坏或丢失。

三、结论燃气阀门机械手是一种重要的工具，用于燃气管道的操作。

通过本文的介绍，我们了解了燃气阀门机械手的使用方法，包括准备工作、操作步骤和注意事项等。

只有正确使用燃气阀门机械手，才能确保燃气的安全使用，保护人员和财产的安全。

希望本文对大家有所帮助。

机械创新设计之气动机械手概述气动机械手是一种通过空气流动来实现动作的机械手。

通过气动元件的控制和操作，机械手能够完成精准的动作和工作。

气动机械手在工业生产中广泛应用，具有优良的响应速度和承载能力，能够提高生产效率和精度。

气动机械手的原理气动机械手是通过压缩空气来实现运动的。

气动机械手的主要组成部分包括气缸、气动阀、气动控制系统和执行机构等。

气动机械手利用气缸的运动来驱动机械手的活动部分，通过控制气动阀的开关来控制气缸的工作状态，从而实现机械手的动作和工作。

气动机械手的气动控制系统是控制机械手运动的核心部分。

气动控制系统通过控制气动阀的工作，调节压缩空气的流量和压力，从而控制气缸的运动。

气动控制系统通常包括压缩空气源、气缸、气动阀和配气装置等。

气动机械手的执行机构负责实现机械手的动作和工作。

执行机构通常包括气缸、气动马达等。

通过控制执行机构的工作，可以实现机械手的伸缩、旋转和抓取等动作。

气动机械手的优势相比于其他类型的机械手，气动机械手具有以下优势：1.响应速度快：气动机械手的响应时间可以达到毫秒级，能够快速完成动作。

2.承载能力强：气动机械手的气缸具有较大的承载能力，可以承受较大的力和重量。

3.无电源要求：气动机械手不需要外部电源，只需要压缩空气供给即可工作。

4.安全性高：由于气动机械手不涉及电力传输，减少了电击、火灾等安全隐患。

5.维护成本低：气动机械手的构造简单，易于维护和保养，降低了维护成本。

气动机械手的应用气动机械手在许多领域有着广泛的应用，包括工业生产、物流仓储、医疗卫生等。

在工业生产中，气动机械手可以完成装配、搬运、焊接、切割等任务。

由于气动机械手具有响应速度快和承载能力强的特点，能够适应高速的生产线和重负荷的工作环境。

在物流仓储中，气动机械手可以完成货物的装卸和搬运任务。

由于气动机械手具有安全性高和维护成本低的特点，能够成为自动化仓储系统的重要组成部分。

在医疗卫生领域，气动机械手可以用于手术操作和医疗设备的控制。

燃气阀门机械手使用方法1. 简介燃气阀门机械手是一种用于操作燃气阀门的自动化设备。

它能够准确、高效地完成开关阀门的任务，提高工作效率，降低人工操作的风险。

2. 组成部分燃气阀门机械手由以下几个主要组成部分构成：2.1 机械臂机械臂是燃气阀门机械手的核心部件，用于实现对阀门的精确定位和操作。

通常采用多关节结构，能够在三维空间内灵活移动，完成复杂的动作。

2.2 控制系统控制系统是燃气阀门机械手的大脑，负责指挥和控制机械臂的运动。

它包括硬件和软件两个方面。

硬件方面主要包括传感器、执行器等设备，用于感知和实施运动；软件方面主要包括算法和程序，用于处理传感器数据、规划路径和控制机械臂运动。

2.3 夹爪夹爪是机械手的末端执行器，用于抓取和释放阀门。

夹爪通常采用可调节的设计，可以根据不同大小和形状的阀门进行灵活调整。

3. 使用步骤3.1 准备工作在使用燃气阀门机械手之前，需要进行一些准备工作：•检查机械手和控制系统的状态，确保正常运行；•检查夹爪的调节情况，根据实际情况进行调整；•确保操作区域安全，并清理阀门周围的障碍物。

3.2 连接电源和启动机械手将机械手连接到电源，并按照说明书的要求启动机械手。

等待机械手完成自检和初始化过程。

3.3 设置操作参数通过控制系统设置机械手的操作参数，例如速度、加速度、力度等。

根据实际需求进行调整，以确保操作的准确性和安全性。

3.4 定位阀门使用控制系统控制机械臂移动到目标阀门附近，并进行精确定位。

可以通过传感器等方式获取阀门位置信息，并根据该信息进行调整。

3.5 抓取阀门调整夹爪的大小和形状，使其适应目标阀门的尺寸和形状。

通过控制系统控制夹爪打开并缓慢接近阀门，直到夹爪完全包围住阀门。

3.6 操作阀门通过控制系统控制机械臂进行相应的动作，例如旋转、推拉等，以实现对阀门的开关操作。

根据实际情况和要求，可以进行多次操作。

3.7 释放阀门操作完成后，通过控制系统控制夹爪松开并缓慢移动离开阀门，确保阀门能够自由运动。

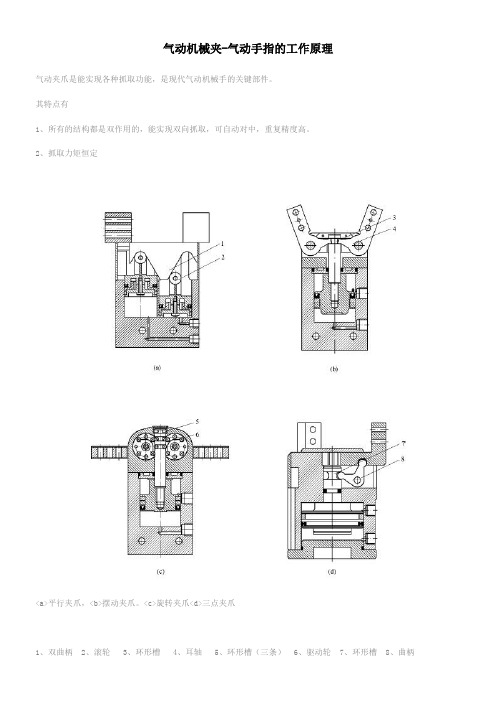

气动机械夹-气动手指的工作原理气动夹爪是能实现各种抓取功能，是现代气动机械手的关键部件。

其特点有1、所有的结构都是双作用的，能实现双向抓取，可自动对中，重复精度高。

2、抓取力矩恒定<a>平行夹爪，<b>摆动夹爪。

<c>旋转夹爪<d>三点夹爪1、双曲柄2、滚轮3、环形槽4、耳轴5、环形槽（三条）6、驱动轮7、环形槽8、曲柄<e>一、平行夹爪如图<a>所示平行夹爪的手指是通过两个活塞动作的。

每一活塞由一个滚轮和一个双曲柄与气动手指相连，形成一个特殊的驱动单元。

这样，气动手指总是轴向对心移动，每个手指是不能单独移动的。

如是手指反向移动，则先前受压的活塞处于排气状态，而另一个活塞处于受压状态。

如图<e>动画所示平行夹爪是由单活塞驱动，轴心带动曲柄，两片爪片上各有一个相对应的曲柄槽。

为减小磨擦阻力，爪片与本体连接为钢珠滑轨结构。

二、摆动夹爪(Y形夹爪)如图<b>所示摆动夹爪的活塞杆上有一个环槽，由于手指耳轴与环形槽相连，因而手指可同时移动且自动对中，并确保抓取力矩终恒定。

三、旋转夹爪如图<c>所示旋转夹爪的动作是按照齿条的啮合原理工作的。

活塞与一根可上下移动的轴固定在一起。

轴的未端有三个环开槽，这些槽与两个驱动轮的啮合。

因而，气动手指可同时移动并自动对中，齿轮齿条原理确保了抓取力度始终恒定。

四、三点夹爪如图<d>所示三点夹爪的活塞上有一个环形槽，每一个曲柄与一个气动手指相连，活塞运动能马驱动三个曲柄动作，因而可控制三个手指同时打开和合拢。

助力机械手使用操作说明书北京东昆科技有限公司二零零七年二月二十八日1．概述该机械手用在变速箱装配线上，由气动系统帮助人力，人工操作气动开关控制机械手动作，完成变速箱的搬运、限位。

使用该机械手可以减轻操作人员的的劳动强度，是装配工人的有力助手。

2．技术参数工件重110 kg工作范围大臂长1840mm，水平旋转角度360°弯臂长1240mm，水平旋转角度±150°小臂长780mm，水平旋转角度360°上下运动1800mm控制部分气动气源工作压力≥0.6 Mpa重量930 kg3．结构与工作原理该设备为四连杆机构人工移动型气动助力机械手，机械手在以立柱支撑的回转装置上，由人工可以在360°的范围内回转。

缸体装配机械手的回转装置上装有制动气缸，气缸活塞杆端部的制动机构可使大臂在任意位置制动；大臂为四连杆机构，平衡气缸活塞杆端部铰链与大臂连接，以平衡弯臂、小臂、卡具和工件的重量；升降制动机构可保证四连杆机构升降过程停在任一位置，也可使四连杆机构在意外断气情况下处于原来位置；四连杆末端有机械手的弯臂，弯臂可绕大臂末端的轴线转动±150°；弯臂的下部是小臂，可绕弯臂末端的垂直轴线旋转±180°，小臂末端是卡具。

每个轴均可由制动气缸活塞杆端部的制动装置保持在任意位置。

工作时，操作人员将机械手拉到工作地点，由人工把持机械手臂将卡具以垂直方向送入缸盖位置，将手柄下压后，将定位块对准缸盖孔，人工按下夹紧按扭，将缸盖夹住，此时高压气接通，再按下平衡按钮，向平衡气缸内送进高压，使机械手能轻松的带载运行。

提起缸盖后，由人工扳锁紧手把，压缩弹簧，然后转动手轮，将缸盖旋转到所需角度，按下翻转按扭，将夹具翻转90°，把缸盖放在加工工位，按下卸载，检查无误按下互锁按钮,夹紧气缸松开，此时平衡气缸内的压力变为低压，使机械手脱载运行。

完成一个缸体的抓取、移动、到位等动作。

气动机械手控制系统设计气动机械手是一种应用气动技术的机械手执行器，通过气动元件驱动来实现抓取、搬运、装配等动作。

气动机械手控制系统设计是指设计控制气动机械手运动的电气、电子、液压等各种控制设备和控制方式。

本文将从气动机械手的工作原理、控制系统的设计要点和实现方法三方面进行详细介绍。

一、气动机械手的工作原理具体来说，气源通常会提供一定的压力，一般使用压缩空气。

气控元件包括气缸、气阀等，用于对压缩空气进行控制，如控制气缸的进气和排气，实现气缸的伸缩和运动方向的改变。

而工作执行器则是机械手的关键组成部分，它是气缸和机械手夹具的组合，通过气缸的控制，实现机械手的抓取、搬运等动作。

二、气动机械手控制系统设计要点1.选择合适的气源和气控元件：在设计气动机械手控制系统时，需要根据机械手的负载要求选择合适的气源和气控元件。

气源的压力和流量要满足机械手的工作需求，而气控元件的类型和数量要根据机械手的动作来确定。

2.设计合理的控制回路：气动机械手的控制回路包括气源控制回路和气缸控制回路。

气源控制回路主要控制气源的启动和停止，而气缸控制回路则控制气缸的进气和排气，实现机械手的运动。

控制回路的设计要合理布置元件，使其在工作过程中能够有序工作，减少能量损失。

3.合理安排气缸的布局：气缸的布局对机械手的工作效果有很大影响。

在布置气缸时，需要考虑机械手的工作空间、抓取点的位置和安全性等因素，尽量将气缸设在合适的位置，以提高机械手的工作效率和稳定性。

三、气动机械手控制系统的实现方法1.纯气动控制：纯气动控制是指完全依靠气源和气控元件来控制机械手的运动。

这种控制方式结构简单，控制精度较低，主要适用于对动作精度要求不高的场合。

2.气动与电气联合控制：在气动机械手的控制系统中，可以结合电气元件和电气控制方式，与气动元件共同控制机械手的运动。

在这种控制方式下，电气元件可用于控制气控元件的工作，提高气动机械手的控制精度。

3.PLC控制：PLC控制是指使用可编程序控制器(PLC)对气动机械手进行控制。

操作说明机械手 操 作 说 明 书操作说明一， 简介：本设备主体部包括以下机构: 1, 上下伺服机械臂：1.5KW 三菱伺服；气动抓胎器；横走气缸； 2, 输送线：400W 三菱变频器及电机两台；检测用对射光电；定中气缸； 3，主要电气部件品牌及明细表：主要电气部件明细:序号 材料名称 1 PLC 2 触摸屏 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 伺服电机 伺服驱动器 输送电机用变频器 三相智能伺服变压器 开关电源 小型断路器 小型断路器 小型断路器 小型断路器 交流接触器 接近开关 电源滤波器 继电器 继电器端子座 超声波传感器 对射光电 材料规格 FX3U-48MT-001 DOP-B05S100 HF-SP152B MR-J3-200A FR-E740-0.4-CHT IST-C-045 NES-150-24 DZ47-60/3P/D16A DZ47-60/2P/D6A DZ47-60/2P/D10A DZ47-60/3P/D25A LC1-D1810M5C RN05-N(17*17) 3 米 PNF221-G-2A RJ2S-CL-D24 RJ2S-05B UB800-18GM40-E4-V1 PZ-G52N 用量 1 1 1 1 2 1 1 1 1 2 2 1 5 1 8 8 1 4 单位 台 个 品牌 三菱 台达 三菱 三菱 三菱 三诺科技 台湾明纬 正泰 正泰 正泰 正泰 施耐德 台湾 RIKO 埃德 idec idec 倍加福 基恩士台 台 台台 台 个 个 个 个 个 个 个 个 个 个 对二， 操作说明： 2.1 操作前注意事项：机械手运行范围内不要有人员站立. 确认抓手用输入气源是否打开且压力达到 0.5MPa 及以上。

2.2 操作说明：2.2.1，简要说明：操作说明1，本系统人机操作画面，支持中英文两种语言方式。

操作者可以在进入系统后的初 始开机画面，选择指定的操作语言。

气动搬手的工作原理
气动搬手是一种利用气动力学原理实现载重搬运的设备。

它主要包括以下几个部分：
1. 气动驱动装置：气动搬手的驱动装置通常采用气源为动力，利用压缩空气或气体推动活塞或气动电机产生动力。

这些动力传递到搬运装置以实现搬运功能。

2. 气动搬运装置：气动搬手的搬运装置通常是一个可以上下、左右移动的夹具。

夹具通常由气动缸、气动电机或其他气动设备控制。

当活塞或电机驱动夹具时，夹具会夹住要搬运的物品，然后将其移动到指定位置。

3. 控制系统：气动搬手通常配备有一个控制系统，用于控制驱动装置和夹具的动作。

控制系统可以是手动控制或自动控制。

手动控制通常使用手动开关或按钮，操作员可以通过操纵开关来控制搬运装置的运动。

自动控制则通常使用传感器、PLC等设备，根据预设的程序自动控制搬运装置的运动。

当气动搬手开始工作时，气动驱动装置提供动力，将动力传递到搬运装置。

搬运装置根据控制系统的指令进行操作，夹住要搬运的物品并将其移动到指定位置。

在搬运过程中，搬运装置通常可以进行上下、左右的移动，以适应不同的搬运需求。

当搬运完成后，搬运装置会释放夹住的物品，完成一次搬运任务。

总之，气动搬手通过气动驱动装置和搬运装置，利用气动原理实现了物品的载重
搬运。

它可以提高工作效率，减轻劳动强度，广泛应用于工业生产和物料搬运等领域。
