广东省汕头市潮南区2016届九年级上学期期末考试(E卷)物理试题(扫描版)(附答案)

广东初三初中物理期末考试班级:___________ 姓名：___________ 分数：___________一、选择题1.图中所示的四个情景中，人对物体做功的是2.图中所示的简单机械，在使用中属于省力杠杆的是3.下列属于利用电热的是A．电热水器装有发热管B．电脑机箱内有小风扇C．电动机外壳有许多散热片D．电视机的后盖有很多孔4.如图，中学生小丽和爷爷同时从一楼出发，爬到约10m高的四楼，小丽用时50s，爷爷用时60s，爷爷质量比小丽大，下列说法正确的是A．小丽做的功约为500JB．小丽做功的功率约为100WC．小丽和爷爷爬相同的楼梯，两人做功相同D．爷爷爬楼梯所用时间比小丽多，爷爷做功的功率较小5.如图，秋千在摆动的过程中，若不持续施力，会越摆越低，人和秋千A．在B、C两点的机械能相等B．在A、C两点的重力势能相等C．从B点摆到A点的过程，重力势能转化为动能D．从C点摆到B点的过程，动能增大，重力势能减小6.在探究“斜面的机械效率”的实验中，测得图中斜面的机械效率为80%，这表示A．若物重为1N，则沿斜面向上的拉力为0.8NB．若斜面长度为1m，则斜面的高度为0.8mC．若拉力做功1J，则有0.8J的功用于提升重物D．若拉力做功1J，则有0.8J的功用于克服摩擦力7.如图，对下面四个实验说法正确的是A．图甲往两杯底注入等量的红墨水，红墨水在两杯水中扩散的快慢相同B．图乙是液体扩散，实验过程中只有硫酸铜分子在不停地做无规则运动C．图丙抽去玻璃板后，密度较大的二氧化氮气体不会进入上面的瓶子D．图丁两根铅棒压紧后，下面挂重物都拉不开，说明分子间存在引力8.如图，取两个相同的验电器A和B，使A带电，金属箔张开，而B不带电，金属箔闭合。

然后手持塑料夹子分别夹着以下四种直棒把A、B的金属球连接起来，可以让A的金属箔张角变小、B的金属箔张开的是A．铁棒 B．玻璃棒C．陶瓷棒 D．橡胶棒9.发光二极管俗称LED，如图所示，把LED接入电路，闭合开关后LED正常发光，用手触摸几乎不发热。

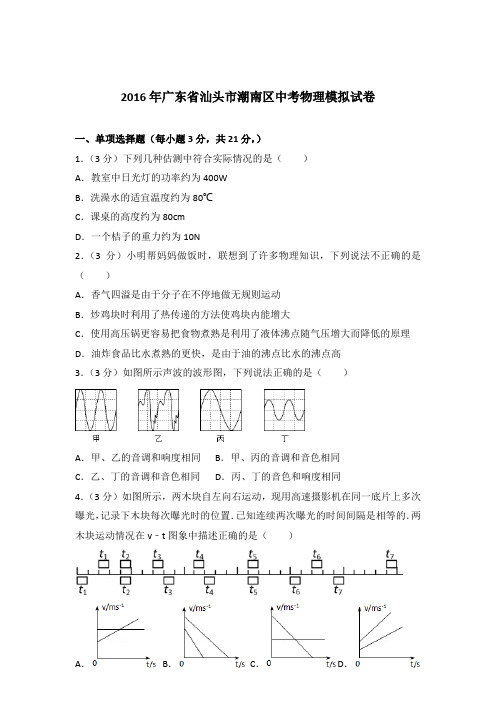

2016年广东省汕头市潮南区中考物理模拟试卷一、单项选择题（每小题3分，共21分，）1．（3分）下列几种估测中符合实际情况的是（）A．教室中日光灯的功率约为400WB．洗澡水的适宜温度约为80℃C．课桌的高度约为80cmD．一个桔子的重力约为10N2．（3分）小明帮妈妈做饭时，联想到了许多物理知识，下列说法不正确的是（）A．香气四溢是由于分子在不停地做无规则运动B．炒鸡块时利用了热传递的方法使鸡块内能增大C．使用高压锅更容易把食物煮熟是利用了液体沸点随气压增大而降低的原理D．油炸食品比水煮熟的更快，是由于油的沸点比水的沸点高3．（3分）如图所示声波的波形图，下列说法正确的是（）A．甲、乙的音调和响度相同B．甲、丙的音调和音色相同C．乙、丁的音调和音色相同D．丙、丁的音色和响度相同4．（3分）如图所示，两木块自左向右运动，现用高速摄影机在同一底片上多次曝光，记录下木块每次曝光时的位置．已知连续两次曝光的时间间隔是相等的．两木块运动情况在v﹣t图象中描述正确的是（）A．B．C． D．5．（3分）某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示意图合理的是（）A．B．C． D．6．（3分）如图所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是（）A．灯泡L1处短路B．灯泡L2处短路C．灯泡L1处断路D．灯泡L2处断路7．（3分）下列各图中利用电磁铁的是（）A． B．C．D．二、填空题（每空1分，共21分）8．（3分）德国物理学家经过十年不懈的努力，通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，概括为数学表达式：I=．为了纪念他的杰出贡献，人们将他的名字命名为的单位．9．（3分）一只小鸟在深度为10m的平静湖面上空飞过，当小鸟距水面3m时，小鸟在湖面的“倒影”是（填“实”或“虚”）像，该“倒影”距小鸟m．若小鸟往高处飞，则“倒影”大小（填“变大”“变小”或“不变”）．10．（3分）如图所示是龙舟大赛的比赛场景，运动员通过鼓声来统一划船的节奏，鼓声是由鼓面产生的．划水时运动员使用的浆属于杠杆，当运动员离开龙舟后，龙舟底部受到水的压强（选填“减小”、“不变”或“增大”）．11．（3分）天气炎热时多喝水有益于身体健康，如图甲是某同学买瓶装矿泉水时的情景．（1）当该同学用手握住瓶子使瓶身竖直在空中静止不动时，手与瓶的摩擦力和瓶子受到的重力是一对平衡力，此力的方向．（2）如图乙所示，瓶盖上有一道道条纹，其目的是在用手拧开瓶盖时能（选填“增大”或“减小”）摩擦．12．（3分）2015年3月17日，我国具有自主知识产权的新型喷气式客机ARJ21﹣700（如图）完成首次航线演示飞行．一位试乘员描述了飞机起飞时的场景：接到控制塔信号后，飞机启动并加速，跑道往后移动越来越快．突然飞机离开了地面，喷气发动机的推动力使它疾驶空中．（1）试乘员看到窗外的跑道往后移动是以为参照物的．（2）飞机离开地面时，机翼上方的空气流速机翼下方的空气流速（选填“大于”“等于”或“小于”）．（3）飞机的喷气发动机和汽油机都属于内燃机，它们通过做功把转化为机械能．13．（3分）极限跳伞是一项惊险的体育运动．如图，跳伞员从3600m高空跳下，一段时间后打开降落伞，开始做减速运动．下落过程中，其重力势能将，机械能将（选填“增大”、“减少”或“不变”）．减速下降时，跳伞员及降落伞所受的阻力（选填“大于”、“等于”或“小于”）他们的重力．14．（3分）2014年3月8日马来西亚航空公司的MH370航班失联，在失联前与地面指挥系统是通过传递信息的，2014年4月14日“蓝鳍金枪鱼”自主水下航行器开始水下搜索MH370航班，航行器浸没后下潜的过程中，它受到的浮力将（选填“变大”、“不变”或“变小”）．“蓝鳍金枪鱼”自主水下航行器是通过（选填“超声波”或“次声波”）获得水下信息的．三、作图题（共7分）15．（7分）（1）如图甲所示，请用笔画线代替光线，完成光路图．（2）如图乙中，P点为一光源，P点发出一条光线经平面镜反射后经过A点，请在图乙中画出光路图．（3）请在图丙中画出正在下沉的物体A所受力的示意图．（4）小张同学在做“探究影响电磁铁磁性强弱因素”的实验，他找来了相关的实验器材，如图丁所示，请你将图丁中器材连成一个电路，使该电路既能用来做探究磁性强弱与匝数多少有关，又能用来探究与电流大小有关的实验．四、实验题（共20分）16．（7分）（1）如图甲所示，用温度计测量液体温度，读数方法正确的是（选填“A”、“B”或“C”）温度计的读数如图乙所示，则t=℃．（2）在如图丙所示的斜面上测量小车运动的平均速度，让小车从斜面的A点由静止开始下滑，分别测出小车到达B点和C点的时间，即可测出不同阶段的平均速度．a．图中AB段的路程S AB=cm，如果测得时问t AB=1.6s．则AB段的平均速度V AB=cm/s．b．在测量小车到达B点的时间时，如果小车过了B点才停止计时，测似AB段的平均速度V AB会偏．（3）如图丁所示，在“测滑轮组机械效率”的实验中，若物体重6N，实验时应沿竖直方向拉动弹簧测力计；若物体上升高度为10cm，此时滑轮组的机械效率是．17．（6分）某同学利用如图所示装置来研究凸透镜成像．（1）实验前，应调整烛焰、凸透镜和光屏三者的中心在．（2）如图所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，成的是（选填“正立”或“倒立”）、（选填“放大”、“缩小”或“等大”）的像．生活中的（选填“照相机”、“投影仪”或“放大镜”）应用了这个成像规律．（3）蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的方．（4）实验中，将蜡烛向远离凸透镜方向移动，若在光屏上还能够得到清晰的像，应将光屏（选填“远离”或“靠近”）凸透镜．18．（7分）在“测定小灯泡电功率”的实验中，实验室有以下器材：小灯泡（额定电压为2.5V，电阻约为10Ω）、电流表（0～0.6A 0～3A）、电压表（0～3V 0～15V）、开关、电压为4V的电源、滑动变阻器、导线若干．（1）根据图甲提供的电路，用笔画线代替导线，将图乙的实物图连接成实验电路．（2）根据实验中需要测量的物理量．请在图丁方框内画出记录实验数据的表格．（3）实验过程中，闭合开关，发现小灯泡不亮，电压表没有示数，电流表指针有明显的偏转，分析电路故障的原因可能是．A．小灯泡断路B．只有小灯泡短路C．只有滑动变阻器短路D．滑动变阻器断路（4）电路故障排除后，某次实验中，电流表示数是0.2A，电压表示数如图丙所示，示数是V，此时小灯泡的功率是W．五、计算题（共13分）19．（6分）2016新年伊始，我国自行设计制造的新一代破冰船“海冰722”号正式加入人民海军序列，将承担以黄、渤海海域为主的冰情调查、破冰和海上冰区搜救任务．如图所示，该船满载时总质量约5000t，在1m厚的冰层海域破冰前行时所受的阻力为1.5×107N（g取10N/kg）．求：（1）该船满载时受到海水的浮力为多大？（2）该船在1m厚冰层海域破冰前行1800m，用时25min，则该船破冰时克服阻力所做功的功率是多少．20．（7分）某品牌电热水壶的铭牌内容如表，根据提供的信息计算．（1）电热水壶正常工作时的电阻和电流是多少？（2）当电热水壶装满水时，将水从20℃烧开需要吸收多少热量？[1L=10﹣3m3，气压为一标准大气压，水的比热容为4.2×103J/（kg•℃），电热水壶吸收的热量忽略不计]（3）若售货员宣传该电热水壶烧开一壶水仅需要5min，可信吗？请通过计算说明理由．六、综合能力题（共18分）21．（6分）春节期间，小斯一家五口自驾车外出旅游．她想知道她们全家上车后，车子对地面的压强是多少．她查阅随车资料知道该车自重1300kg，如图所示，她们家人均体重60kg，她测得每个轮胎与地面的接触面积是200cm2．（1）若不计行李重，小斯全家坐上车后车子对地面的压力是N，车子对地面的压强是Pa；（g取10N/kg），当小斯看到汽车超越骑着自行车的人向东行驶时，若以汽车为参照物，骑着自行车的人是向运动的．（2）汽车是常见的交通工具，它包含着很多物理知识．请你用学过的物理知识简要回答下列问题：①下列中的（填代号）属于无污染汽车．A．汽油汽车B．柴油汽车C．太阳能汽车②汽车上有许多地方要利用光的反射，如图中的A，B两处A为观后镜，B为车头灯内的反射镜．A应为，B应为．（选择“平面镜”，“凹面镜”，“凸面镜”之一分别填在应的横线上）③汽车轮胎C表面做有花纹，其目的是．22．（6分）温度传感器广泛应用于空调、冰箱、消毒柜等家电产品中，它是利用热敏电阻的阻值随温度的变化而变化的特性工作的．图甲是某热敏电阻的阻值随温度的变化关系图象，请根据图象回答下列问题：（1）热敏电阻的阻值随温度的升高而；（2）某消毒柜利用该热敏电阻做成温度传感器，当柜内温度达到110℃时，温度传感器：自动切断电路．此时，热敏电阻的阻值是；（3）用该热敏电阻制成电阻温度计（如图乙），它的原理图可简化成如图丙所示，要把图丙中电流表的表盘转换成温度计的表盘，那么温度计表盘的刻度将（填“是”或“不是”）均匀的．（4）若将这个热敏电阻用于电烧水壶的自动开关上，则在水温时70℃时热敏电阻阻值是，若此电路中电压是200V，则此时电流表示数是，此时热敏电阻的电功率是W．23．（6分）阅读短文，回答问题．当前“雾霾”成为全社会关注的热点，雾霾笼罩已经严重污染了空气质量．霾，也称灰霾（烟霞），它由空气中的灰尘、硫酸、硝酸、有机碳氢化合物等粒子组成．灰霾粒子的尺度比较小，从0.001μm到10μm，平均直径大约在1﹣2μm左右，肉眼看不到空中飘浮的颗粒物．如图所示为国内某厂商生产的名为“秦”高性能混合动力车，在很多城市PM2.5爆表的今天，“秦”给消费者提供一种新的出行方式．“秦”充电10kWh即可达到纯电动模式续航里程50km，能满足日常上下班短途用电需求．长途可使用油电混合动力，最高时速可达180km/h，百公里综合油耗仅2L．“秦”电动机效率为80%．（1）霾粒子人眼看不到，它的运动（“是”或“不是”）分子的无规则运动．（2）燃油汽车的发动机通常是汽油机，汽油机工作时，冲程将内能转化为机械能，汽油是从石油中提取出来的，从能源可否再生的角度来看，石油属于能源．（3）“秦”行驶时电池将能转化为电能供电动机使用．汽车在行驶时对路面的压力比静止时（选填“增大”、“减小”或“不变”）．（4）“秦”在纯电动方式行驶时，车子所受的平均阻力为N．2016年广东省汕头市潮南区中考物理模拟试卷参考答案与试题解析一、单项选择题（每小题3分，共21分，）1．（3分）下列几种估测中符合实际情况的是（）A．教室中日光灯的功率约为400WB．洗澡水的适宜温度约为80℃C．课桌的高度约为80cmD．一个桔子的重力约为10N【解答】解：A、教室中日光灯正常发光的电流在0.18A左发光功率在P=UI=220V ×0.18A≈40W．不符合实际；B、人的体温在37℃左右，洗澡水的温度应该略高于体温，不可能达到80℃．不符合实际；C、中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm 左右．符合实际；D、一个桔子的质量在100g=0.1kg左右，受到的重力约G=mg=0.1kg×10N/kg=1N．不符合实际．故选C．2．（3分）小明帮妈妈做饭时，联想到了许多物理知识，下列说法不正确的是（）A．香气四溢是由于分子在不停地做无规则运动B．炒鸡块时利用了热传递的方法使鸡块内能增大C．使用高压锅更容易把食物煮熟是利用了液体沸点随气压增大而降低的原理D．油炸食品比水煮熟的更快，是由于油的沸点比水的沸点高【解答】解：A、做饭时香气四溢是由于分子在不停地做无规则运动，故A正确；B、炒鸡块时利用了热传递的方法使鸡块内能增大，温度升高，故B正确；C、使用高压锅更容易把食物煮熟是利用了液体沸点随气压增大而升高的原理，故C错误；D、油炸食品比水煮熟的更快，是由于油的沸点比水的沸点高，故D正确．故选C．3．（3分）如图所示声波的波形图，下列说法正确的是（）A．甲、乙的音调和响度相同B．甲、丙的音调和音色相同C．乙、丁的音调和音色相同D．丙、丁的音色和响度相同【解答】解：A、从图中可以看出，相同时间内，甲和乙振动的频率相同，所以音调相同的是甲和乙．故A正确；B、甲、丙的振动的频率不同，故音调不同，没有指明是同一种乐器，故音色不一定相同，故B错误；C、乙、丁的振动的频率相同，故音调相同，没有指明是同一种乐器，故音色不一定相同，故C错误；D、丙、丁的振幅不相同，故丙、丁响度不相同，音色也不一定相同，故D错误；故选A．4．（3分）如图所示，两木块自左向右运动，现用高速摄影机在同一底片上多次曝光，记录下木块每次曝光时的位置．已知连续两次曝光的时间间隔是相等的．两木块运动情况在v﹣t图象中描述正确的是（）A．B．C． D．【解答】解：设刻度尺的每小格尺寸为s和曝光时间为t，下面的物体做匀速直线运动，运动的速度v=．上面木块在相等时间内的位移差是恒量，知上面木块做匀加速直线运动，匀变速运动某段时间的平均速度等于中间时刻的瞬时速度，知t3时刻上面木块的速度v3=．t4时刻上面木块的速度v4=，则在时刻t3和时刻t4之间某瞬时两木块速度相同．故A正确，B、C、D错误．故选：A．5．（3分）某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示意图合理的是（）A．B．C． D．【解答】解：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，说明这两个开关都能控制指示灯，而且两开关互不影响，即两开关并联；电动自行车的前后转向灯可以单独工作，所以它们是并联的．拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，说明由两个开关而且一个开关控制一个灯泡，综上分析，只有D选项符合题意．故选D．6．（3分）如图所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是（）A．灯泡L1处短路B．灯泡L2处短路C．灯泡L1处断路D．灯泡L2处断路【解答】解：由电路图知，两灯泡串联，电压表与L2并联，测量L2两端的电压，因为闭合开关后，有一盏灯泡发光，因此电路发生短路故障；又因为电压表有示数，并且等于电源电压，所以L1被短路．故选A．7．（3分）下列各图中利用电磁铁的是（）A． B．C．D．【解答】解：A、通电导体在磁场中受到磁力作用，是电动机的原理，没有利用电磁铁，不符合题意；B、水位上升到一定位置，使控制电路接通，电磁铁吸引衔铁，使报警指示灯（红灯）亮；使用了电磁铁，符合题意；C、奥斯特实验证明通电导体周围存在磁场，没有利用电磁铁，不符合题意；D、此题是电磁感应现象，没有利用电磁铁，不符合题意；故选：B．二、填空题（每空1分，共21分）8．（3分）德国物理学家欧姆经过十年不懈的努力，通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，概括为数学表达式：I=．为了纪念他的杰出贡献，人们将他的名字命名为电阻的单位．【解答】解：德国物理学家欧姆最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，即：欧姆定律；为了纪念他作出的杰出贡献，人们将他的名字命名为电阻的单位；故答案为：欧姆；电阻．9．（3分）一只小鸟在深度为10m的平静湖面上空飞过，当小鸟距水面3m时，小鸟在湖面的“倒影”是虚（填“实”或“虚”）像，该“倒影”距小鸟6m．若小鸟往高处飞，则“倒影”大小不变（填“变大”“变小”或“不变”）．【解答】解：平静的水面相当于平面镜，所以据平面镜成像的特点可知，小鸟在湖面的“倒影”是一个虚像；且物像到水面的距离相等，所以小鸟距水面3m时，像距水面也是3m，故像与物的距离是6m；据平面镜所成的像与物体大小相等的特点可知，若小鸟往高处飞，则“倒影”大小不变．故答案为：虚；6；不变．10．（3分）如图所示是龙舟大赛的比赛场景，运动员通过鼓声来统一划船的节奏，鼓声是由鼓面振动产生的．划水时运动员使用的浆属于费力杠杆，当运动员离开龙舟后，龙舟底部受到水的压强减小（选填“减小”、“不变”或“增大”）．【解答】解：（1）鼓声是由于鼓面振动产生的；（2）因为船桨在使用过程中，动力臂小于阻力臂，所以是费力杠杆，但省距离．（3）龙舟在水中漂浮，浮力等于自身重力，运动员离龙舟后，自重减小，所以龙舟所受浮力减小．因为F浮=ρ水V排排开水的体积要减小，龙舟将上浮一些，所以龙舟底部所处的深度减小，根据液体压强p=ρgh得，龙舟底部所受的压强将减小．故答案为：振动；费力；减小．11．（3分）天气炎热时多喝水有益于身体健康，如图甲是某同学买瓶装矿泉水时的情景．（1）当该同学用手握住瓶子使瓶身竖直在空中静止不动时，手与瓶的摩擦力和瓶子受到的重力是一对平衡力，此力的方向竖直向下．（2）如图乙所示，瓶盖上有一道道条纹，其目的是在用手拧开瓶盖时能增大（选填“增大”或“减小”）摩擦．【解答】解：（1）由题意可知，手与瓶的摩擦力和瓶子受到的重力是一对平衡力，平衡力必须作用在一条直线上，而重力的方向竖直向下，所以摩擦力的方向是竖直向下的．（2）瓶盖上有一道道条纹，其目的是在压力一定时，增大接触面的粗糙程度，使用手拧开瓶盖时能增大摩擦．故答案为：（1）竖直向下；（2）增大．12．（3分）2015年3月17日，我国具有自主知识产权的新型喷气式客机ARJ21﹣700（如图）完成首次航线演示飞行．一位试乘员描述了飞机起飞时的场景：接到控制塔信号后，飞机启动并加速，跑道往后移动越来越快．突然飞机离开了地面，喷气发动机的推动力使它疾驶空中．（1）试乘员看到窗外的跑道往后移动是以飞机为参照物的．（2）飞机离开地面时，机翼上方的空气流速大于机翼下方的空气流速（选填“大于”“等于”或“小于”）．（3）飞机的喷气发动机和汽油机都属于内燃机，它们通过做功把内能转化为机械能．【解答】解：（1）由题意可知，跑道与飞机的位置发生变化，所以当以飞机为参照物时，跑道是向后运动的；（2）机翼上方的空气流速比机翼下方的流速快，因此机翼上方气体压强小于机翼下方气体压强，从而产生了升力；（3）内燃机通过燃料燃烧消耗了燃料的内能，利用高温高压燃气做功，将内能转化为机械能．故答案为：（1）飞机；（2）大于；（3）内能．13．（3分）极限跳伞是一项惊险的体育运动．如图，跳伞员从3600m高空跳下，一段时间后打开降落伞，开始做减速运动．下落过程中，其重力势能将减小，机械能将减小（选填“增大”、“减少”或“不变”）．减速下降时，跳伞员及降落伞所受的阻力大于（选填“大于”、“等于”或“小于”）他们的重力．【解答】解：跳伞员下落过程中，其质量不变，高度减小，故重力势能减小，同时速度减小，其动能也是减小的，所以机械能减小；由于运动员是减速下降时，即说明向上的力大于向下的力，故跳伞员及降落伞所受的阻力大于自身的重力；故答案为：减小；减小；大于．14．（3分）2014年3月8日马来西亚航空公司的MH370航班失联，在失联前与地面指挥系统是通过电磁波传递信息的，2014年4月14日“蓝鳍金枪鱼”自主水下航行器开始水下搜索MH370航班，航行器浸没后下潜的过程中，它受到的浮力将不变（选填“变大”、“不变”或“变小”）．“蓝鳍金枪鱼”自主水下航行器是通过超声波（选填“超声波”或“次声波”）获得水下信息的．【解答】解：（1）卫星电视信号就是利用地球同步卫星做电磁波通信的中继站来传递信息的，所以马航MH370航班飞机在失联前与地面指挥系统是通过电磁波传递信息的；（2）由题知，潜水器没入海水中继续下潜时，排开海水的体积v排不变，所以F浮=ρ海水v排g，故潜水器受到海水的浮力不变；（3）“蓝鳍金枪鱼”自主水下航行器是通过超声波获得水下信息的．故答案为：电磁波；不变；超声波．三、作图题（共7分）15．（7分）（1）如图甲所示，请用笔画线代替光线，完成光路图．（2）如图乙中，P点为一光源，P点发出一条光线经平面镜反射后经过A点，请在图乙中画出光路图．（3）请在图丙中画出正在下沉的物体A所受力的示意图．（4）小张同学在做“探究影响电磁铁磁性强弱因素”的实验，他找来了相关的实验器材，如图丁所示，请你将图丁中器材连成一个电路，使该电路既能用来做探究磁性强弱与匝数多少有关，又能用来探究与电流大小有关的实验．【解答】解：（1）平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．（2）先通过平面镜作出发光点P的对称点P′即为P的像；连接P′A交平面镜于点O，PO为入射光线，OA为反射光线；（3）物体A受到重力和浮力作用，作用点都在物体重心，重力从重心竖直向下画，标出符号G，浮力从重心竖直向上画，标出符号F，注意物体下沉，重力大于浮力，重力的长度大；（4）研究磁性强弱跟线圈的匝数关系时，根据控制变量法，电流应相同，所以采取串联连接；即将电源、开关、变阻器及甲乙两电磁铁串联，移动滑动变阻器上的滑片，可以用来探究影响电磁铁磁性强弱与电流大小的关系，如图：四、实验题（共20分）16．（7分）（1）如图甲所示，用温度计测量液体温度，读数方法正确的是B（选填“A”、“B”或“C”）温度计的读数如图乙所示，则t=6℃．（2）在如图丙所示的斜面上测量小车运动的平均速度，让小车从斜面的A点由静止开始下滑，分别测出小车到达B点和C点的时间，即可测出不同阶段的平均速度．a．图中AB段的路程S AB=40.00cm，如果测得时问t AB=1.6s．则AB段的平均速度V AB=25cm/s．b．在测量小车到达B点的时间时，如果小车过了B点才停止计时，测似AB段的平均速度V AB会偏小．（3）如图丁所示，在“测滑轮组机械效率”的实验中，若物体重6N，实验时应沿竖直方向匀速向上拉动弹簧测力计；若物体上升高度为10cm，此时滑轮组的机械效率是83.33%．【解答】解：（1）图中读数的时候，视线要与液柱的上表面保持相平，故A、C 错误，B正确．图中的温度计的一个大格表示10℃，里面有10个小格，因此它的分度值为1℃．因此它的读数为6℃．（2）a、刻度尺的分度值是1mm，小车运动距离s AB=80.00cm﹣40.00cm=40.00cm，t AB=1.6s，小车通过AB段的平均速度：v===25cm/s；b、如果让小车过了B点才停止计时，会导致时间的测量结果偏大，由公式v=知，平均速度会偏小；（3）在“测滑轮组机械效率”的实验中，实验时应沿竖直方向匀速拉动弹簧测力计，使其示数保持稳定；弹簧测力计的分度值为0.2N，此时弹簧测力计的示数为2.4N．图中有三段绳子承担物重，则绳端移动的距离s=3h=3×10cm=30cm=0.3m，滑轮组的机械效率：η=×100%=×100%=×100%=≈83.3%．故答案为：（1）B；6；（2）a、40.00；25；b、小；（3）匀速向上；83.33%．17．（6分）某同学利用如图所示装置来研究凸透镜成像．。

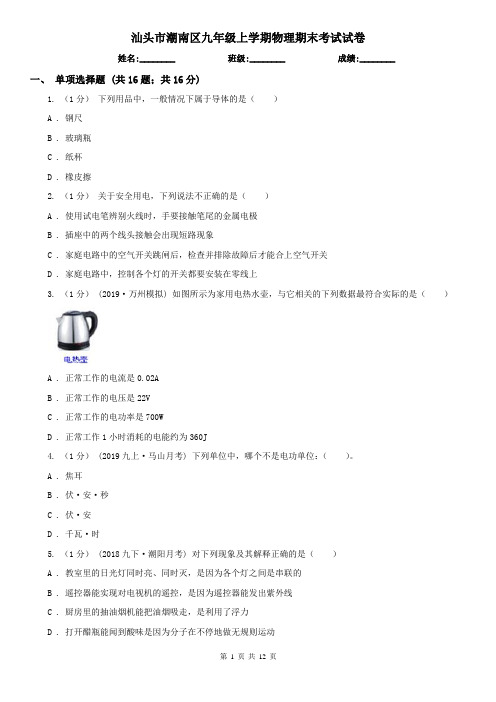

汕头市潮南区九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、单项选择题 (共16题；共16分)1. （1分）下列用品中，一般情况下属于导体的是（）A . 钢尺B . 玻璃瓶C . 纸杯D . 橡皮擦2. （1分）关于安全用电，下列说法不正确的是（）A . 使用试电笔辨别火线时，手要接触笔尾的金属电极B . 插座中的两个线头接触会出现短路现象C . 家庭电路中的空气开关跳闸后，检查并排除故障后才能合上空气开关D . 家庭电路中，控制各个灯的开关都要安装在零线上3. （1分）(2019·万州模拟) 如图所示为家用电热水壶，与它相关的下列数据最符合实际的是（）A . 正常工作的电流是0.02AB . 正常工作的电压是22VC . 正常工作的电功率是700WD . 正常工作1小时消耗的电能约为360J4. （1分） (2019九上·马山月考) 下列单位中，哪个不是电功单位：（）。

A . 焦耳B . 伏·安·秒C . 伏·安D . 千瓦·时5. （1分） (2018九下·潮阳月考) 对下列现象及其解释正确的是（）A . 教室里的日光灯同时亮、同时灭，是因为各个灯之间是串联的B . 遥控器能实现对电视机的遥控，是因为遥控器能发出紫外线C . 厨房里的抽油烟机能把油烟吸走，是利用了浮力D . 打开醋瓶能闻到酸味是因为分子在不停地做无规则运动6. （1分） (2017九上·宝安期中) 以下说法正确的是（）A . 冷水一定比热水的内能小，是因为冷水温度较低B . 内燃机的冷却液需要用比热容较大的物质C . 用火炉烧水，是通过做功的方法增加水的内能D . 中午海滩上沙子比水热，是因为水的比热容较小7. （1分）以下提高热机效率的方法中错误的是（）A . 尽量减小热机功率B . 尽量使燃料充分燃烧C . 保证转动部分良好的润滑D . 尽量减少各种热散失8. （1分） (2017九下·大石桥期中) 如图所示电路，电源电压一定。

广东省汕头市潮阳区九年级（上）期末物理模拟试卷一、单项选择题（本题7小题，每小题3分，共21分．请将选择答案填在答卷对应的空格内）1．（3分）生活中能量转化的实例很多，下列描述中，错误的是（）A．摩擦生热是把机械能转化为内能B．摩擦起电是把电能转化为机械能C．电动机带动水泵把水送到高处是把电能转化为机械能D．燃料燃烧放热是把化学能转化为内能2．（3分）下列说法正确的是（）A．长导线的电阻比短导线的电阻大B．只有正电荷的定向移动才能形成电流C．金属导体中大量电子定向移动的方向就是电流方向D．甲、乙两灯的两端电压相等，甲、乙两灯可能是串联3．（3分）由I＝变形得R＝，对此，下列说法正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．导体的电阻跟导体两端的电压和通过导体的电流无关D．当导体两端电压为零时，导体的电阻也为零4．（3分）如图所示，电源电压保持不变，闭合开关S后，小灯泡发光较暗，过了一会儿，小灯亮度明显变亮，则下列判断中正确的是（）A．电阻R短路，电压表示数变大B．电阻R短路，电压表示数变小C．电阻R断路，电流表示数变大D．电阻R断路，电流表示数变小5．（3分）如图所示，电源电压保持不变，当变阻器滑片P滑到A端时，闭合开关S1和S2，灯泡L恰好正常发光，以下说法正确的是（）A．滑片P仍在A端，开关S1断开，S2闭合，灯泡L仍正常发光B．滑片P仍在A端，开关S1闭合，S2断开，灯泡L仍正常发光C．滑片P滑到B端，同时闭合开关S1和S2，灯泡L仍正常发光D．滑片P滑到B端，开关S1闭合，S2断开，灯泡L仍正常发光6．（3分）水的比热容较大，下列做法中不是利用这一特性的是（）A．炎热的夏天在室内洒水降温B．用水做内燃机的冷却液C．冬天用循环热水的暖气供暖D．沿海地区气温冬暖夏凉7．（3分）下列说法正确的是（）A．电功是表示电流做功快慢的物理量B．电功率越大，电流做的功就越多C．电流做功越多，消耗的电能就越多D．电功率是表示电流做功多少的物理量二、填空题（每空1分，共21分）8．（3分）进入刚装修完的房屋，我们常常会闻到一种刺鼻的气味，这气味主要来自装修材料中的甲醛，这种对人体有害的化学物质。

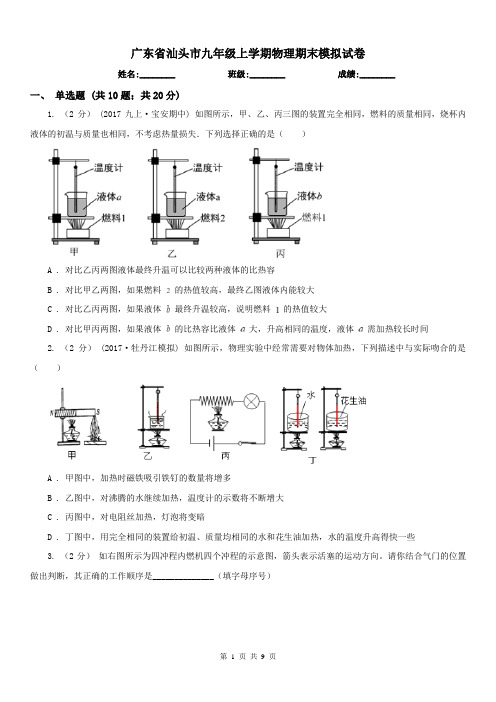

广东省汕头市九年级上学期物理期末模拟试卷姓名:________ 班级:________ 成绩:________一、单选题 (共10题；共20分)1. （2分） (2017九上·宝安期中) 如图所示，甲、乙、丙三图的装置完全相同，燃料的质量相同，烧杯内液体的初温与质量也相同，不考虑热量损失．下列选择正确的是（）A . 对比乙丙两图液体最终升温可以比较两种液体的比热容B . 对比甲乙两图，如果燃料的热值较高，最终乙图液体内能较大C . 对比乙丙两图，如果液体最终升温较高，说明燃料的热值较大D . 对比甲丙两图，如果液体的比热容比液体大，升高相同的温度，液体需加热较长时间2. （2分）(2017·牡丹江模拟) 如图所示，物理实验中经常需要对物体加热，下列描述中与实际吻合的是（）A . 甲图中，加热时磁铁吸引铁钉的数量将增多B . 乙图中，对沸腾的水继续加热，温度计的示数将不断增大C . 丙图中，对电阻丝加热，灯泡将变暗D . 丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，水的温度升高得快一些3. （2分）如右图所示为四冲程内燃机四个冲程的示意图，箭头表示活塞的运动方向。

请你结合气门的位置做出判断，其正确的工作顺序是______________（填字母序号）A . 甲、丁、乙、丙B . 乙、丙、丁、甲C . 丙、甲、乙、丁D . 丁、甲、丙、乙4. （2分）关于能量与能源，下列说法错误的是（）A . 能量的转化、能量的转移，都是有方向性的B . 化石能源、水能、核能，不能在短期内从自然界得到补充，这类能源称为不可再生能源C . 人类在耗用各种能源时，不可避免地会对环境造成影响D . 可再生能源是未来理想能源的一个重要发展方向5. （2分） (2017九上·南山月考) 下列说法中，正确的是（）A . 电路中只要有电源，就一定有电流B . 金属能够导电的原因是因为金属里面的电子都能自由移动C . 绝缘体不容易导电，但能够带电D . 电流的方向，总是从电源的正极流向电源的负极6. （2分） (2016九上·永年期中) 对如图所示电路的分析，错误的是（）A . 当断开Sl、S2 ，闭合S3时，R1与R2为串联B . 当断开S3 ，闭合S1、S2时，R1与R2为并联C . 当断开S1 ，闭合S2、S3时，R1与R2为串联D . 只要同时闭合Sl、S3 ，就会出现短路现象7. （2分）(2018·广东) 如题图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a 端，电压表示数U与电流表示数I的变化关系如题图所示，下列说法不正确的是（）A . 电源电压是9VB . 定值电阻R的阻值是6ΩC . 滑动变阻器的阻值范围是0～18ΩD . 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V8. （2分）关于电功，下列说法中正确的是（）A . 电流做功越多，消耗的电能就越多B . 电功是表示电流做功快慢的物理量C . 电功就是电能，两者是一回事D . 用电器通电的时间越长，电流做功就越多9. （2分）(2017·大兴模拟) 下列对应图示的做法，不符合安全用电与保护原则的是（）A . 同时将双手分别接触裸露的火线和零线B . 远离有此标志的设备C . 雷雨天不在树下避雨D . 家庭电路中安装熔断器10. （2分） (2015九上·南昌期末) 对于图中所示的四幅图，以下说法正确的是（）A . 甲图中通电导线周围存在着磁场，如果将小磁针移走，该磁场将消失B . 乙图中闭合开关，通电螺线管右端为N极C . 丙图中闭合开关，保持电流方向不变，对调磁体的N、S极，导体的运动方向不变D . 丁图中绝缘体接触验电器金属球后验电器的金属箔张开一定角度，说明该棒带正电二、实验探究题 (共2题；共16分)11. （10分）(2011·无锡) 用“伏安法”测电阻，小华实验时的电路如图甲所示．（1）请用笔画线代替导线，将实物电路连接完整．（2）正确连接电路后．闭合开关前滑片p应置于滑动变阻器的________端（选填“左”或“右”）．（3）测量时，当电压表的示数为2.4V时，电流表的示数如图乙所示，则I=________A，根据实验数据可得Rx=________Ω．（4）如果身边只有一只电流表或电压表，利用一已知阻值为R0的定值电阻、开关、导线、电源等器材也可以测出未知电阻Rx．请仿照表中示例，设计测量Rx阻值的其他方法．实验电路图测量的物理量及RX的表达式示例（1）将电流表与R0串联，测出通过R0的电流I0；（2）将电流表与RX串联，测出通过RX的电流IX．（3）RX=你设计的方法________________12. （6分） (2015九上·大兴期末) 小明利用如图所示的装置，探究电流通过导体时产生热量的多少与电阻大小是否有关：在两个相同的烧瓶中盛着质量和温度都相同的煤油，煤油中都浸泡着一段金属丝，甲烧瓶中的金属丝是铜丝（电阻比较小），乙烧瓶中的金属丝是镍铬合金丝（电阻比较大）．（1）闭合开关前，还需要进行的操作是________．（2）闭合开关接通电路一段时间后，将会发现乙烧瓶中温度计的示数较大，这表明________．（3）本实验中烧瓶中的液体是煤油而不是水，试说出煤油相对于水的优点：________．三、计算题 (共2题；共25分)13. （10分）(2013·贺州) 如图所示，电源电压恒定为6V，电阻R3=10Ω．当断开开关S2闭合开关S1时，电压表的示数为2V，电路中电流为0.2A．求：（1）电阻R3在1min产生的热量．（2）电阻R1的阻值．（3）闭合开关S1和S2，电路消耗的总功率．14. （15分）(2018·东营) 多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。

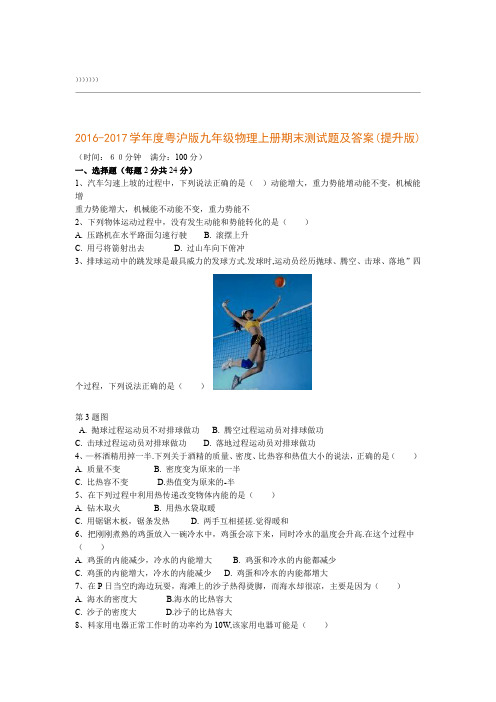

）））））））2016-2017学年度粤沪版九年级物理上册期末测试题及答案(提升版)（时间：６０分钟满分：100分）一、选择题（每题2分共24分）1、汽车匀速上坡的过程中，下列说法正确的是（）动能增大，重力势能增动能不变，机械能增重力势能增大，机械能不动能不变，重力势能不2、下列物体运动过程中，没有发生动能和势能转化的是（）A. 压路机在水平路面匀速行驶B. 滚摆上升C. 用弓将箭射出去D. 过山车向下俯冲3、排球运动中的跳发球是最具威力的发球方式.发球时,运动员经历抛球、腾空、击球、落地”四个过程，下列说法正确的是（）第3题图A. 抛球过程运动员不对排球做功B. 腾空过程运动员对排球做功C. 击球过程运动员对排球做功D. 落地过程运动员对排球做功4、—杯酒精用掉一半.下列关于酒精的质量、密度、比热容和热值大小的说法，正确的是（）A. 质量不变B. 密度变为原来的一半C. 比热容不变D.热值变为原来的-半5、在下列过程中利用热传递改变物体内能的是（）A. 钻木取火B. 用热水袋取暖C. 用锯锯木板，锯条发热D. 两手互相搓搓.觉得暖和6、把刚刚煮熟的鸡蛋放入一碗冷水中，鸡蛋会凉下来，同时冷水的温度会升高.在这个过程中（）A. 鸡蛋的内能减少，冷水的内能增大B. 鸡蛋和冷水的内能都减少C. 鸡蛋的内能增大，冷水的内能减少D. 鸡蛋和冷水的内能都增大7、在P日当空旳海边玩耍，海滩上的沙子热得烫脚，而海水却很凉，主要是因为（）A. 海水的密度大B.海水的比热容大C. 沙子的密度大D.沙子的比热容大8、料家用电器正常工作时的功率约为10W,该家用电器可能是（）A. 空调B. 节能灯C. 洗衣机D. 电视机9、—盏电灯和一台电动机，需要它们各自独立工作.下列电路中符合要求的是（）A B C D10、有甲、乙两只灯泡，分别标有“有嘰?圶和“???屗字样.如果都正常发光，则它们的亮度（）A. 甲灯更亮B. 乙灯更亮C. —样亮D. 无法比较、））））））））．）））））））11、如图所示，电源电压保持不变，闭合开关后，电路正常工作.过了一会儿灯泡突然变亮，电流表和电压表示数都变大，则该电路出现的故障可能是（）A. 灯泡短路B. 灯泡断路C. 电阻断路D. 电阻短路12、如所示L、L是灯泡，a、b、c三处接入的是电流表或电压表.若两灯均正常发光，则下列判断正21确的是（）第11题第12题A. a为电压表，b为电压表，c为电流表B. a为电流表，b为电压表，c为电流表C. a为电流表，b为电流表，c为电压表D. a为电流表，b为电流表，c为电流表二、填空题（每空1分，共22分）13、如图所示，物体A和B重均为100N，滑轮重均为20N，分別用力匀速提升重物A和B。

2019-2020学年潮州市九年级（上）期末物理试卷一、单项选择题（本大题7小题，每小题3分，共21分）1．关于能的概念，下列说法中错误的是（）A．一个物体能够做功越多，这个物体具有的能量越多B．动能、势能及机械能的单位都是焦耳C．用线悬挂着的静止的小球没有做功，所以小球没有能D．甲物体的速度比乙物体的速度大，但甲物体具有的动能不一定比乙物体多2．给一定质量的水加热，水的温度与时间的关系图象如图中a所示．若其他条件不变，仅将水的质量增加，则水的温度与时间的关系图象正确的是（）A．a B．b C．c D．d3．如图中，哪个过程是表示机械能转化为内能（）A． B． C． D．4．用一个开关同时控制两盏灯，则这两盏灯的连接方式（）A．串联或并联都可以B．串联或并联都不可以C．只能串联D．只能并联5．如图所示，当开关S闭合后，电压表V1和V2的示数分别为6V和3V，则电电压为（）A．3V B．6V C．9V D．12V6．如图所示电路，电阻R1=10Ω，闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.5A，下列说法正确的是（）A．通过电阻R2的电流为0.5A B．电阻R2的阻值为6ΩC．电电压为4.5V D．电阻R2消耗的电功率为0.6W7．如图所示的电路中，当开关S闭合时，灯L1、L2均不亮，某同学用一根导线去查找电路的故障，他将导线先并接在灯L1两端时发现L2亮，灯L1不亮，然后并接在L2两端时发现两灯均不亮，由此可以判断（）A．灯L1开路B．灯L2开路C．灯L1短路D．灯L2短路二、填空题（本大题7小题，每空1分，共21分）8．用一个动滑轮将重480N的物体匀速提高到距地面10m的高的楼上，所用的拉力为300N，所用时间为30s，则总功是______J，功率是______W，机械效率是______%．9．用煤气灶把2kg、初温为20℃的水烧到70℃，消耗了20g煤气．已知水的比热容是4.2×103J/（kg•℃），煤气的热值为4.2×l07J/kg，则水吸收的热量为______J，煤气完全燃烧放出的热量为______J，煤气灶烧水的效率为______%．10．如图，滚摆可以上下往复运动，说明动能和势能______（可以/不可以）相互转化，在上升的过程中重力势能______，动能______．（增大/减小/不变）11．小明4月底看到家中电能表如图甲所示，则他家同时工作的用电器总功率不能超过______W，当他5月底再去观察时，发现电能表如图乙所示，则他家5月份消耗的电能为______kW•h，小明将某用电器单独接入自家电路中正常使用，观察电能表上的指示灯在3min 闪烁32次，则该用电器消耗的功率是______W．12．图1的电路中，电电压恒为12V，滑动变阻器铭牌上标有“100Ω 0.5A”字样，图2为R1的I﹣U图象，R1的阻值为______Ω，当电路中的电流为0.2A时，滑动变阻器R2接入电路的阻值为______Ω，为了不损坏滑动变阻器R2，接入电路的阻值应不小于______Ω．13．如图甲所示的电路图，L1和L2是______连接的，开关闭合时，两个电流表的示数分别如图乙和图丙，判断A1表的读数是______A；通过灯L2的电流大小是______A．14．某电动机工作电压为220V，通过线圈的电流为5A，线圈电阻为5Ω，则每分钟电动机消耗的电能为______J，电流通过线圈产生的热量为______J，电动机工作产生的机械能为______J．三、作图题（本大题3小题，2分+3分+3分=8分，共8分）15．在右图电路中，填入电流表或电压表的符号，闭合电键S后，两灯泡并联且均能正常发光．16．根据如图实物连线图，在方框内画出对应的电路图．17．根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．四、实验题（本大题3小题，6分+5分+10分=21分，共21分）18．物理兴趣小组在测量滑轮组机械效率实验中，利用如图所示的滑轮组进行了4次测量，测得数据如下表所示．（2）第4次实验测得的机械效率为______%（3）比较______两次实验，小组同学发现：同一滑轮组的机械效率与重物被提升高度无关：比较第3、4次实验数据可知，同一滑轮组，______越大，机械效率越高，第4次拉力做的额外功与第3次相比______（选填“增大”、“减小”或“不变”），由此可见机械效率提高的原因是______．19．用图甲所示装置“比较不同液体吸热升温特点”．在两个相同烧杯中分别加入初温、体积相同的水和食盐水，用相同酒精灯加热直到沸腾．（1）分别测量出水和食盐水的沸点，发现食盐水的沸点比水高．其中水沸腾时温度计的局部放大图如乙图所示，水的沸点为______℃．（2）实验中加热食盐水到沸腾需要的时间长，说明食盐水吸收的热量比水______（选填“多”或“少”）．（3）能否仅由“加热食盐水到沸腾需要的时间长”得出食盐水比热容大的结论？答：______；其原因是：______．20．在“用伏安法测小灯泡电阻“的实验中，待测小灯泡标有”2.5V“．（1）如图1，闭合开关前，滑动变阻器的滑片应该是______（选填“A”或“B”）端．（2）在正确的连接好电路后，某次测量张电流表的示数为0.20A，为测得额定电压下的灯丝电阻，滑动变阻器滑片P应向______（选填“左”或“右”）端滑动．（3）从图2还可以看出，小灯泡灯丝的电阻是______（选填“变化的”或“不变的”），从物理学角度分析，造成这一现象的原因是______，分析图象可知，小灯泡正常工作时的灯丝电阻为______Ω，额定功率为______W．（4）实验中测出了小灯泡在多次不同电压的灯丝电阻，一些同学认为可以进一步求出它们的平均值以减小误差，你是否同一它们的观点？说明你的理由．答：______，理由______．（5）在该实验中有同学连接电路后，闭合开关，移动滑动变阻器的过程中发现，电流表的示数变大时，电压表的示数反而减小，电流表的示数变小时，电压表的示数反而增大，经检查所有器材均完好，你认为出现上述实验现象的原因是：______．五、计算题（本大题2小题，6分+7分=13分，共13分）21．为了上班方便的小华买了一辆电动自行车，已知车的自重为25kg，牵引力的额定功率为350W，小华的体重50kg，若电动机正常工作，在其中一段平直公路上以10m/s的速度匀速行驶5min，求：（1）这段时间内牵引力做的功；（2）自行车所受到的阻力大小f．22．如图所示是小明同学安装的家用调光灯电路图，灯泡上标有“P220﹣40”字样，滑动变阻器的最大阻值为1210Ω，求：（1）该灯泡正常发光时的电阻和电流（2）灯泡两端的最小电压（3）台灯功率的调节范围．（不计温度对灯丝电阻的影响）六、综合能力题（本大题3小题，3分+6分+7分=16分，共16分）23．小王同学做“比较两种材料保温性能”的实验，他取①和②两种保温材料，两支相同的温度计，两个相同的大玻璃烧杯，钟表和初温相同、质量相等的热开水，以及细线、硬纸片、剪刀等，做两个外形相同的保温装置，其中一个如图（a）所示．然后在相同环境的房间里同时开始做实验．他根据实验测得的数据绘得图（b）所示的“水温与时间关系”图象．实验过程中室温保持不变，请你回答：（1）①和②哪种材料的保温性能好？答：______（选填①或②）．（2）对于同一保温材料内的水，在第10min到第20min时间内放出的热量______第20min 到第30min时间内放出的热量（选填“大于”、“等于”或“小于”）．（3）在整个实验过程中，①保温材料内的水放出的热量______②保温材料内的水放出的热量（选填“大于”、“等于”或“小于”）．24．电暖气是常见的家用电器之一，某电暖气的电路示意图如图甲所示，L1和L2是两个指示灯，R1和R2为电热丝，通过调节旋转开关可以改变电暖气的档位，为避免引起火灾，使电暖气被碰倒时能够自动断开电路，可以在电路中接入一个“防倾倒开关”，“防倾倒开关”及其原理如图乙所示，在电暖气的底部有一个伸出外壳的塑料杆，当电暖气防止在水平地面时，塑料杆受到地面竖直向上的力而被顶起，接通顶部的触点，如果电暖气发生倾倒，塑料杆底部不受力，在弹簧的作用下顶部触点断开，电暖气便不再工作，该装置起到了“自动开关”的作用，在某次使用中，电暖气的旋转开关接到档位“1”时，2min消耗的电能是48000J，已知R1：R2=4：7，指示灯L1和L2的电阻很小可忽略不计．（1）“防倾倒开关”最好应安装到图甲的电路示意图中A、B、C、D、E哪一点是______．（2）求电热丝R2的阻值．（3）当旋转开关分置于档位1和档位2时，则电暖气的最大和最小功率的比值是______．25．三峡水利枢纽工程是中国规模最大的水利枢纽工程，如图所示．枢纽控制流域面积约1.0×106km2，占长江流域面积的56%，坝址所在位置年平均流量为Q=4.51×1011m3．水利枢纽的主要任务包括防洪、发电、航运三方面，在发电方面，三峡水电站共安装32台7×105kW水轮发电机组，另外还有2台5×104kW电机组，总装机容量（指34台发电机组同时工作时的总发电功率）P=2.25×107kW，设计年发电量约W=1011kW•h．阅读上述材料，解答下列问题（水的密度ρ=1．O×103kg/m3，取g=10N/kg）：（1）若三峡电站上、下游水位差按h=110m计算，试求三峡电站将水的势能转化为电能的效率η．（2）若34台发电机组全部发电，要达到年发电量的要求，每台发电机组平均年发电机组平均年发电时间t为多少天？2019-2020学年广东省潮州市九年级（上）期末物理试卷参考答案与试题解析一、单项选择题（本大题7小题，每小题3分，共21分）1．关于能的概念，下列说法中错误的是（）A．一个物体能够做功越多，这个物体具有的能量越多B．动能、势能及机械能的单位都是焦耳C．用线悬挂着的静止的小球没有做功，所以小球没有能D．甲物体的速度比乙物体的速度大，但甲物体具有的动能不一定比乙物体多【考点】能．【分析】1、功是能量转化的量度，物体做功越多，这个物体具有的能量越大．2、功与能的单位都是焦耳．3、小球虽未做功但它具有重力势能．4、物体的动能与物体的质量和速度有关，据此分析．【解答】解：A、功是能量转化的量度，一个物体能够做功越多，这个物体具有的能量越多，说法正确，不符合题意．B、动能、势能及机械能的单位都是焦耳，说法正确，不符合题意．C、用线悬挂着的静止的小球没有做功，但它具有重力势能，小球有能量，说法错误，符合题意．D、物体的动能由物体的质量与速度共同决定，甲物体的速度比乙物体的速度大，但甲物体具有的动能不一定比乙物体多，说法正确，不符合题意．故选C．2．给一定质量的水加热，水的温度与时间的关系图象如图中a所示．若其他条件不变，仅将水的质量增加，则水的温度与时间的关系图象正确的是（）A．a B．b C．c D．d【考点】沸腾及沸腾条件；热量的计算．【分析】要解决此题，首先要会分析沸腾图象，同时需要知道液体沸腾时的特点：吸热，但温度保持不变．根据热量公式Q=Cm△t，采用控制变量法分析问题．【解答】解：其他条件不变，仅将水的质量增加，由于初温相同，所以，吸收相同的热量，加水前比加水后的温度要高，温度变化大；当升高的温度相同时，加水后加热的时间长，吸收热量多，但沸点、沸腾条件相同；所以A，B，D错误，C正确．故选C．3．如图中，哪个过程是表示机械能转化为内能（）A． B． C． D．【考点】内燃机的四个冲程．【分析】热机的四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程．压缩冲程中机械能转化为内能；做功冲程中内能转化为机械能．【解答】解：A、图中，进气门打开，活塞向下运行，气缸容积增大，是吸气冲程，此冲程没有能量转化，故A不符合题意；B、图中，气门都关闭，活塞向上运行，气缸容积减小，是压缩冲程，将机械能转化为了内能，故B符合题意；C、图中，气门都关闭，活塞向下运行，气缸容积增大，是做功冲程，将内能转化为了机械能，故C不符合题意；D、图中，排气门打开，活塞向上运动，气缸容积减小，是排气冲程，此冲程没有能量转化，故D不符合题意．故选B．4．用一个开关同时控制两盏灯，则这两盏灯的连接方式（）A．串联或并联都可以B．串联或并联都不可以C．只能串联D．只能并联【考点】串联电路和并联电路的辨别．【分析】电路的基本连接形式有两种，一种是串联，另一种是并联．开关在不同的电路中的作用不相同，在串联电路中控制所有用电器，在并联电路的干路中控制所有用电器，在并联电路的支路中只控制本支路用电器．【解答】解：由于开关在不同电路中的作用不同，在串联电路和并联电路的干路中都能控制所有用电器，所以当一个开关同时控制两盏灯泡的亮与灭时，这两盏灯泡之间可能是串联也可能是并联．故选A．5．如图所示，当开关S闭合后，电压表V1和V2的示数分别为6V和3V，则电电压为（）A．3V B．6V C．9V D．12V 【考点】串联电路的电压规律．【分析】两个灯泡为串联，串联电路中各电器两端的电压之和等于总电压．V 1的示数为L 1两端的电压，V 2的示数为L 2两端的电压．【解答】解：当开关S 闭合后，两个灯泡是串联的，电压表V 1测量的是L 1两端的电压．电压表V 1的示数为6V ；电压表V 2测量的是灯泡L 2两端的电压，V 2的示数为3V ． 由U=U 1+U 2得，电电压：U=6V+3V=9V ． 故选C ．6．如图所示电路，电阻R 1=10Ω，闭合开关S ，电流表A 1的示数为0.3A ，电流表A 2的示数为0.5A ，下列说法正确的是（ ）A ．通过电阻R 2的电流为0.5AB ．电阻R 2的阻值为6ΩC ．电电压为4.5VD ．电阻R 2消耗的电功率为0.6W【考点】并联电路的电流规律；欧姆定律的应用；电功率的计算．【分析】由图可知两电阻并联，A 1测通过R 1中的电流，A 2测干路电流，则可求得通过各电阻的电流；由欧姆定律可求得电压，再由并联电路的电压规律可求得总电压，则由欧姆定律可求得R 2的阻值；由功率公式可求得R 2消耗的功率．【解答】解：（1）A 1测通过R 1的电流I 1，A 2测干路电路I ，则流过R 2的电流I 2=I ﹣I 1=0.5A ﹣0.3A=0.2A ；故A 错误；（2）由欧姆定律得R 1两端的电压U=I ×R 1=0.3A ×10Ω=3V；因电电压等于R 1两端的电压，故电电压为3V ；由欧姆定律得可R 2===15Ω，故BC 错误；（3）R 2消耗的电功率P=I 22R 1=（0.2A ）2×15Ω=0.6W； 故D 正确； 故选D ．7．如图所示的电路中，当开关S闭合时，灯L1、L2均不亮，某同学用一根导线去查找电路的故障，他将导线先并接在灯L1两端时发现L2亮，灯L1不亮，然后并接在L2两端时发现两灯均不亮，由此可以判断（）A．灯L1开路B．灯L2开路C．灯L1短路D．灯L2短路【考点】电流表、电压表在判断电路故障中的应用．【分析】由图可知两灯的连接方式，根据接入导线后灯泡的亮暗判断电路故障．【解答】解：闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；用导线先并联在L1两端时，发现L2亮，灯L1不亮，说明电路通路，两灯泡不可能短路，L2不可能断路；同时因导线与灯L2并联，两灯均不亮，说明灯L1不可能短路，故只能为灯L1发生了断路．故选A．二、填空题（本大题7小题，每空1分，共21分）8．用一个动滑轮将重480N的物体匀速提高到距地面10m的高的楼上，所用的拉力为300N，所用时间为30s，则总功是6000 J，功率是200 W，机械效率是80 %．【考点】功的计算；滑轮（组）的机械效率；功率的计算．【分析】（1）根据W有用=Gh即可求出有用功；（2）已知利用动滑轮提升物体时，n=2，先根据s=nh求出自由端移动的距离，然后根据W总=Fs求出总功；利用P=可求功率；（3）根据η=求出动滑轮的机械效率．【解答】解：有用功：W有用=Gh=480N×10m=4800J；自由端移动的距离：s=2h=2×10m=20m，总功：W=Fs=300N×20m=6000J；总功率P===200W．动滑轮的机械效率：η=×100%=×100%=80%．故答案为：6000；200；80%．9．用煤气灶把2kg、初温为20℃的水烧到70℃，消耗了20g煤气．已知水的比热容是4.2×103J/（kg•℃），煤气的热值为4.2×l07J/kg，则水吸收的热量为 4.2×105J，煤气完全燃烧放出的热量为8.4×105J，煤气灶烧水的效率为50 %．【考点】热量的计算；能量利用效率；燃料的热值．【分析】（1）知道水的质量、水的比热容和水的初温和末温，利用吸热公式求水吸收的热量；（2）知道煤气的质量和煤气的热值，利用Q=mq计算煤气完全燃烧放出的热量；放（3）水吸收的热量是有用的能量，煤气完全燃烧放出的热量为总能量，利用效率公式求煤气灶烧水的效率．【解答】解：（1）水吸收的热量：=cm△tQ吸=4.2×103J/（kg•℃）×2kg×（70℃﹣20℃）=4.2×105J；（2）20g煤气完全燃烧放出的热量：=mq=20×10﹣3kg×4.2×107J/kg=8.4×105J；Q放（3）燃气灶烧水的效率：η===50%．故答案为：4.2×105；8.4×105；50．10．如图，滚摆可以上下往复运动，说明动能和势能可以（可以/不可以）相互转化，在上升的过程中重力势能增大，动能减小．（增大/减小/不变）【考点】动能和势能的转化与守恒．【分析】（1）动能大小的影响因素：质量、速度．质量越大，速度越大，动能越大．（2）重力势能大小的影响因素：质量、高度．质量越大，高度越高，重力势能越大．【解答】解：滚摆在下落的过程中：质量不变，所处高度减小重力势能减小，但速度增大动能增大，正是减少的重力势能转化为了动能．滚摆在上升的过程中：质量不变，速度减小动能减小，但所处高度增大重力势能增大，正是减少的动能转化为了重力势能．所以说在摆球左右摆动和滚摆上下往复运动的过程中，动能和重力势能是可以相互转化的．故答案为：可以，增大，减小．11．小明4月底看到家中电能表如图甲所示，则他家同时工作的用电器总功率不能超过2200 W，当他5月底再去观察时，发现电能表如图乙所示，则他家5月份消耗的电能为95 kW•h，小明将某用电器单独接入自家电路中正常使用，观察电能表上的指示灯在3min闪烁32次，则该用电器消耗的功率是400 W．【考点】电功率的计算；电能表参数的理解与电能的求法．【分析】（1）由电能表的参数可知工作电压和允许工作的最大电流，根据P=UI求出电能表允许用电器工作的最大总功率；（2）电能表显示的数字中最后一位是小数，单位为kW•h，两次示数只差即为本月用的电；（3）1600imp/kW•h表示消耗1kW•h的电能，电能表闪动1600次，据此可求出当电能表的闪动32次消耗的电能，又知道工作时间，根据公式P=求出该用电器消耗的功率．【解答】解：（1）由电能表的参数可知，工作电压U=220V，允许工作的最大电流I=10A，电能表允许用电器工作的最大总功率：P大=UI=220V×10A=2200W；（2）他家本月用电W=12614.6kW•h﹣12519.6kW•h=95kW•h；（3）电能表指示灯闪烁32次消耗的电能：W=kW•h=0.02kW•h，用电器的实际功率：P===0.4kW=400W．故答案为：2200；95；400．12．图1的电路中，电电压恒为12V，滑动变阻器铭牌上标有“100Ω 0.5A”字样，图2为R1的I﹣U图象，R1的阻值为20 Ω，当电路中的电流为0.2A时，滑动变阻器R2接入电路的阻值为40 Ω，为了不损坏滑动变阻器R2，接入电路的阻值应不小于 4 Ω．【考点】欧姆定律的应用；串联电路的电流规律；串联电路的电压规律．【分析】（1）根据R1的I﹣U图象读出任意一点电流和对应的电压，根据欧姆定律求出R1的阻值；（2）由图象读出当电路中的电流为0.2A时对应的电压，根据串联电路的电压特点求出R1两端的电压，根据欧姆定律求出滑动变阻器R2接入电路的阻值；（3）根据滑动变阻器的铭牌可知电路中的最大电流，根据欧姆定律求出电路中的最小电阻，再根据电阻的串联求出接入电路的最小值．【解答】解：（1）由图象可知，当U1=6V时，I1=0.3A，则R1===20Ω；（2）由电路图可知，两电阻串联，由图象可知当电路中的电流I=0.2A时，U1′=4V，则U 2=U﹣U1′=12V﹣4V=8V，R2===40Ω；（3）由滑动变阻器的铭牌可知，电路中的最大电流Imax=0.5A，则电路中的最小总电阻R总min===24Ω，滑动变阻器接入电路的最小值R2min =R总min﹣R1=24Ω﹣20Ω=4Ω．故答案为：20；40；4．13．如图甲所示的电路图，L1和L2是并联连接的，开关闭合时，两个电流表的示数分别如图乙和图丙，判断A1表的读数是 1 A；通过灯L2的电流大小是0.5 A．【考点】电路的基本连接方式；并联电路的电流规律．【分析】并联电路是指各用电器并列连接起的电路，根据并联电路的特点判断两灯泡的关系；由于电流表A1测量干路中的电流，电流表A2测量L1中的电流，然后根据电流表中指针的位置以及串联电路中电流的规律计算出通过灯L2的电流大小即可．【解答】解：因为两个灯泡并列连接在电路里，两灯泡是并联连接；根据电流表A2的量程和指针位置可知：电流表A2的读数为0.5A，则I1=0.5A，因为电流表A1测量干路中的电流，所以电流表A1的读数应大于电流表A2的读数，因此电流表的量程为0～3A，故示数为1A，则流过灯L2的电流大小I2=I﹣I1=1A﹣0.5A=0.5A．故答案为：并联；1；0.5．14．某电动机工作电压为220V，通过线圈的电流为5A，线圈电阻为5Ω，则每分钟电动机消耗的电能为 6.6×104J，电流通过线圈产生的热量为7.5×103J，电动机工作产生的机械能为 5.85×104J．【考点】电功的计算；焦耳定律的计算公式及其应用．【分析】（1）知道电动机工作的电压和通过的电流和工作时间，根据W=UIt求出每分钟该电动机消耗的电能；（2）知道电路中的电流和线圈的电阻，根据Q=I2Rt求出线圈每分钟产生的热量；（3）每分钟该电动机消耗的电能减去线圈每分钟产生的热量即为获得的机械性能．【解答】解：（1）每分钟该电动机消耗的电能：W总=UIt=220V×5A×60s=6.6×104J；（2）线圈每分钟产生的热量：Q=I2Rt=（5A）2×5Ω×60s=7.5×103J；（3）每分钟该电动机正常工作时电能转化为的机械能：W有用=W总﹣Q=6.6×104J﹣7.5×103J=5.85×104J．故答案为：6.6×104；7.5×103；5.85×104．三、作图题（本大题3小题，2分+3分+3分=8分，共8分）15．在右图电路中，填入电流表或电压表的符号，闭合电键S后，两灯泡并联且均能正常发光．【考点】电流表的使用；电压表的使用．【分析】（1）填入电流表或电压表的符号的依据是：电流表与被测电路串联，电压表与被测电路并联；（2）要使两灯并联，就要使两灯分别在一个支路，这就要求电流从电出要分叉，分别通过两个灯泡．【解答】解：由图可知，电流从正极出若上边的电表是电压表，则灯L1就在干路了，两灯组不成并联电路，所以上边的电表是电流表；若右边的电表是电流表，则电路是短路，所以只能是电压表；中间的电表就在干路上了，所以中间的电表是电流表．如图：这样，两灯并联，电流表A1测干路中电流，A2测L2电流，电压表测电电压．16．根据如图实物连线图，在方框内画出对应的电路图．【考点】根据实物图画电路图．【分析】首先对电路进行分析，明确灯泡的连接关系及开关的控制作用，然后根据灯泡连接关系及开关位置画出电路图．【解答】解：由实物图知：电流从电正极出发，经开关S，分为两支：一支经灯泡L2；另一支经灯泡L1；然后共同回到负极．所以两只灯泡并联，开关S在干路，控制两只灯泡；电路图设计如下：17．根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．【考点】实物的电路连接．【分析】把L 2与S 2串联后，再与L 1并联，电流表、开关S 1串联在干路中． 【解答】解：四、实验题（本大题3小题，6分+5分+10分=21分，共21分）18．物理兴趣小组在测量滑轮组机械效率实验中，利用如图所示的滑轮组进行了4次测量，测得数据如下表所示． ）实验中应竖直向上 匀速 拉动弹簧测力计（2）第4次实验测得的机械效率为 66.7 %（3）比较 1、2 两次实验，小组同学发现：同一滑轮组的机械效率与重物被提升高度无关：比较第3、4次实验数据可知，同一滑轮组， 提起的物体重力 越大，机械效率越高，第4次拉力做的额外功与第3次相比 增大 （选填“增大”、“减小”或“不变”），由此可见机械效率提高的原因是 有用功增加比额外功增加多得多，从而使有用功占总功的比值变大 ．【考点】滑轮（组）机械效率的测量实验．【分析】（1）应竖直匀速拉动测力计，这样拉力大小不变，弹簧测力计的示数稳定；（2）根据（3）探究滑轮组的机械效率与重物被提升高度关系时，应控制其他因素不变，只改变物体被提高高度；由第3、4实验数据，找到不变量和改变的量，分析机械效率的影响因素；根据W 额=W 总﹣W 有=Fs ﹣Gh 计算3、4两次实验的额外功的大小比较，从而分析提高机械效率办法． 【解答】解：（1）实验中应该竖直向上匀速拉动弹簧测力计，以保证拉力大小恒定，便于读数． （2）由表格第4次实验数据，机械效率大小为：100%≈66.7%；（3）探究滑轮组的机械效率与重物被提升高度关系时，应控制其他因素不变，只改变物体被提高高度，由表格数据可知，应比较1、2两次实验；比较第3、4次实验数据可知，同一滑轮组提起的物体越重，滑轮组的机械效率越高；。
