检索号37-F2792C B-D11嘉峪关宏晟电热有限责任公司二期工程2×300MW机组电容式电压互感器技术规范书1 总则1.1 本规范书适用于嘉峪关宏晟电热有限责任公司二期工程330kV电容式电压互感器及其辅助设备的结构、功能、设计、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品，以保证电厂的安全可靠的运行。
1.3 如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4 本设备技术规范书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
1.5 本设备技术规范书经供需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 本设备技术规范书未尽事宜，由供需双方协商确定。
1.7 本规范书应遵循如下最新标准或规范，单不仅限于此：GB/T4703 《电容式电压互感器》GB311.1 《高压输变电设备的绝缘》GB311.2-GB311.6 《高电压试验技术》GB/T4705 《耦合电容器及电容分压器》DL/T 726 《电力用电压互感器订货技术条件》GB1207 《电压互感器》《防止电力生产重大事故的二十五项重点要求》2 设备运行环境条件2.1 周围空气温度最高温度：+38.4℃最低温度：-31.6℃2.2 日照强度：0.1W/cm2（风速0.5m/s）2.3 海拔高度：1621m2.4 最大风速：34m/s2.5 环境相对湿度: 47%2.6 地震烈度VII度水平加速度：0.25g垂直加速度：0.125g2.7 污秽等级III级，外绝缘泄漏比距≥ 2.65cm/kV（对最高运行线电压363kV）2.8累年最大覆冰厚度10cm（风速不大于15m/s）2.9工程条件：2.9.1 系统概况1）系统额定电压：330kV2）系统最高电压：363kV3）系统额定频率：50Hz4）系统中性点接地方式：直接接地2.9.2 安装方式：户外落地安装3技术要求3.1 基本额定参数系统额定工作电压：330kV最高工作电压：363kV额定一次电压：330/3kV额定频率：50Hz测量用主二次绕组电压：100/3V保护用主二次绕组电压：100/3V辅助电压绕组：100V额定输出及准确等级（在二次额定电压和负荷功率因数0.8时）TYD3-330/3-0.005H 330/3/0.1/3/0.1/3/0.1kV 6台测量级：0.2级250VA保护级：3P级300VA剩余：3P级100VA额定电容量：0.005 F（误差值应不超过-5%~+5%）3.2 绝缘水平系统中性点接地方式：中性点直接接地方式雷电冲击耐受电压（峰值）（1.2/50s）：1175kV截波：1300kV工频耐压（有效值）：510kV3.3 可见电晕及无线电干扰在1.1Um/3下，户外晴天夜晚无可见电晕，其无线电干扰值不超过250V。
220kV标准电压互感器技术条件1、设备名称和数量2、设备用途和安装位置220kV标准电压互感器用于电力系统用220kV及以下电压互感器类产品的误差试验。
3、使用环境4、设备的组成和技术要求本台标准电压互感器为220kV/110kV双电压标准电压互感器，可以用作110kV级电力用电压互感器的误差试验，又可以用于220kV级电力用电压互感器的误差试验。
互感器为油浸式或SF6气体式。
4.1 技术要求HJB220-0.02型标准电压互感器 1台额定输出： 0.2VA(COSΦ=1)准确级见下表：HJB220-0.02型标准电压互感器准确级结构：互感器有脚轮，脚轮应在器身下面外围足够远处以增加稳定性。
有均压罩，局放小于5pC。
额定电压：220kV额定频率：50/60Hz(注：当确实无60Hz仪器测量时，可只测50Hz下的技术参数)；绝缘水平：A.工频耐受电压： 254kV （感应耐压）；B.局部放电水平：在195kV时，局部放电量小于10pC；C.二次线圈对接地部分之间的绝缘应能承受工频电压为2kV，历时1min的试验；5、其它要求：5-1温升在额定一次电压、额定二次负载下长期工作时，电压互感器各部分的温升,线圈不应超过60ºC（油浸式），油顶层55ºC，铁芯及其它结构零件表面温升最大不得超过它们所接触或靠近的绝缘材料的允许温升。
5-2接地螺栓直径不小于互感器二次绕组的接线端子直径，并在接地处有明显的接地符号或“地”字样。
5-3电压互感器接线端子(导杆、螺母、垫圈等)应用铜或铜合金制成，并有可靠的防腐蚀层。
5-4油浸式电压互感器在适当的位置上应装有注油孔和放油阀门。
5-5其它应满足相应的现行国家和行业标准。
5、适用标准产品应符合现行的国家及行业标准。
GB311.1-2012 《绝缘配合第1部分：定义、原则和规则》GB/T 16927.1-2011《高电压试验技术第1部分：一般定义及试验要求》GB/T 7354-2003 《局部放电测量》JB/T 5473-1991 《仪用电压互感器》6、应有由法定计量机构检定合格并发证书。

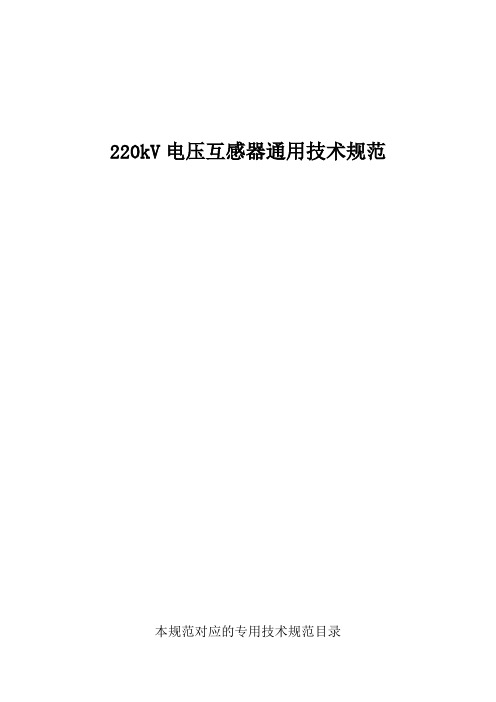

220kV电压互感器通用技术规范本规范对应的专用技术规范目录1目录1总则 (1)1.1一般规定 (1)1.2投标人应提供的资质文件 (1)1.3工作范围和进度要求 (1)1.4对设计图纸、说明书和试验报告的要求 (2)1.5标准和规范 (4)1.6投标时必须提供的技术数据和信息 (4)1.7备品备件 (5)1.8专用工具和仪器仪表 (5)1.9安装、调试、试运行和验收 (5)2性能要求 (6)2.1外观工艺要求 (6)2.2结构要求 (6)2.3安装要求 (6)2.4铭牌要求 (7)2.5设备防腐 (7)2.6附件 (7)2.7其他 (7)3试验 (7)3.1型式试验（含特殊试验及其他试验） (7)3.2例行试验 (8)3.3现场试验 (9)4设计联络、监造和检验、技术服务 (9)4.1设计联络会 (9)4.2监造和检验 (10)4.3技术服务 (11)5一次、二次及土建接口要求（适用新建工程） (12)5.1电气一次接口 (12)5.2电气二次接口 (12)5.3土建接口 (13)1总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.1.2投标人须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。
投标人提供的互感器本体及其附件应符合招标文件所规定的要求，投标人亦可以推荐符合本招标文件要求的类似定型产品，但必须提供详细的技术偏差。
如有必要，也可以在技术投标文件中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。
1.1.3本招标文件技术规范提出了对互感器本体及其附件的技术参数、性能、结构、试验等方面的技术要求。
有关互感器的包装、标志、运输和保管的要求见商务部分的规定。
1.1.4本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。
东方希望包头稀土铝业有限责任企业电厂新一期后2X155MW 工程220KV 电压互感器技术规范书同意：审查：编制：东方希望包头稀土铝业有限责任企业电厂新一期后2X155MW 工程2006年3月目次1.总则2.技术要求3.设施规范4.供货范围5.技术服务6.买方工作7.工作安排8.备品备件及专用工具9.质量保证和试验10.包装、运输和储藏1总则本设施技术规范书合用于东方希望包头稀土铝业有限责任企业自备电厂新一期工程电压互感器，它提出了该设施的功能设计、构造、性能、安装和试验等方面的技术要求。
本设施技术规范书提出的是最低限度的技术要求，并未对全部技术细节作出规定，也未充足引述相关标准和规范的条则，卖方应供应切合工业标准和本规范书的优良产品。
假如卖方没有以书面形式对本规范书的条则提出异议，则意味着卖方供应的设施完好切合本规范书的要求。
若有异议，不论是多么细小，都应在报价书中以“对规范书的建议和同规范书的差别”为标题的特意章节中加以详尽描绘。
本设施技术规范书所使用的标准如遇与卖方所履行的标准不一致时，按较高标准履行。
本设施技术规范书经买、卖两方确认后作为订货合同的技术附件，与合同正文具有同样的法律效劳。
本设施技术规范书未尽事宜，由买、卖两方磋商确立。
2 技术要求2.1 应按照的主要现行标准《高压输变电设施的绝缘配合》GB4703 《电容式电压互感器》GB2706 《沟通高压电器动热稳固试验方法》GB763 《沟通高压电器在长久工作时的发热》GB/T16434 《高压架空线路和发电厂、变电所环境污划分级及外绝缘选择标准》GB5273 《变压器、高压电器和套管的接线端子》GB2900 《电工名词术语》GB1207 《电压互感器》GB1984 《沟通高压断路器》GB191 《包装贮运标记》GB7674 《SF6关闭式组合电器》GB2536 《变压器油》GB156 《标准电压》2.2 环境条件四周空气温度最高温度：+40 ℃最低温度：-40 ℃最大日温差：25 ℃日照强度：W/cm 2(风速 0.5m/s)海拔高度：1034 m最狂风速：30 m/s环境相对湿度：68 ％地震烈度：8 度加快度：污秽等级：III 级覆冰厚度：10 mm工程条件系统概略1. 系统额定电压 : 220 kV2. 系统最高电压 : 252 kV3. 系统额定频次 : 50 Hz4.系统中性点接地方式 : 直接接地安装地址:户外安装方式:单相电压互感器的基本技术参数型式：额定频次： 50HZ额定电压比： (220/ √√3)/0.1 KV额定负荷及正确等级：当功率因数为0.8 时, 应知足以下要求 :绕组额定容量 (VA) 正确等级仪表用100张口三角300 3P额定二次电压 :仪表用线圈 : √3 KV张口三角线圈 : 0.1 KV二次绕组极限输出 : VA绝缘水平：工频耐压 ( 有效值 ):≥ 390KV额定雷电冲击耐压,( 峰值 ): ≥950KV2.5 技术性能要求电压分压器介质损失因数：在10 ℃～ 40℃额定电压下不大于(膜纸 )，(油纸 )。

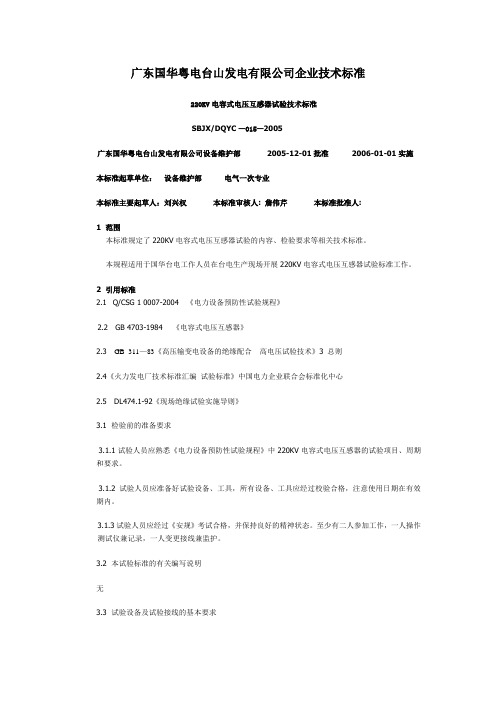

广东国华粤电台山发电有限公司企业技术标准220KV电容式电压互感器试验技术标准SBJX/DQYC —015—2005广东国华粤电台山发电有限公司设备维护部2005-12-01批准 2006-01-01实施本标准起草单位：设备维护部电气一次专业本标准主要起草人：刘兴权本标准审核人: 詹伟芹本标准批准人:1 范围本标准规定了220KV电容式电压互感器试验的内容、检验要求等相关技术标准。
本规程适用于国华台电工作人员在台电生产现场开展220KV电容式电压互感器试验标准工作。
2 引用标准2.1 Q/CSG 1 0007-2004 《电力设备预防性试验规程》2.2 GB 4703-1984 《电容式电压互感器》2.3 GB311—83《高压输变电设备的绝缘配合高电压试验技术》3 总则2.4《火力发电厂技术标准汇编试验标准》中国电力企业联合会标准化中心2.5 DL474.1-92《现场绝缘试验实施导则》3.1 检验前的准备要求3.1.1试验人员应熟悉《电力设备预防性试验规程》中220KV电容式电压互感器的试验项目、周期和要求。
3.1.2试验人员应准备好试验设备、工具，所有设备、工具应经过校验合格，注意使用日期在有效期内。
3.1.3试验人员应经过《安规》考试合格，并保持良好的精神状态。
至少有二人参加工作，一人操作测试仪兼记录，一人变更接线兼监护。
3.2 本试验标准的有关编写说明无3.3 试验设备及试验接线的基本要求3.3.1主要试验设备：1、拆开中间变压器末端接地，将介损测试仪E端同被试设备接地，测试仪L端接到被试设备首端。
2、将变比测试仪一头接到高压测试端子上，另一头高压测试线夹子分别接在互感器的高压侧端子A、X上，低压测试线一头接到低压测试端子上，另一头低压测试线夹子分别接在互感器的低压侧端子a、x上。
3.4 试验条件和要求3.4.1电容式电压互感器应停电，用接地线将电荷放尽。
3.4.2应保证试验在晴朗干燥的天气下进行。

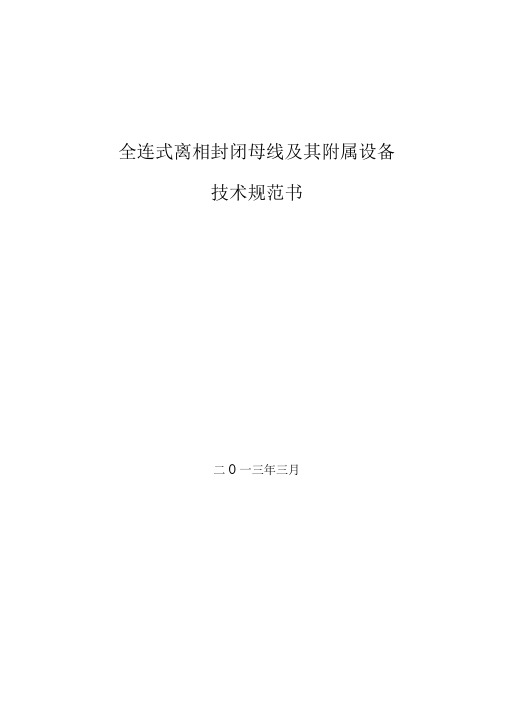

全连式离相封闭母线及其附属设备技术规范书二O一三年三月1总则02技术要求12.1 遵循的主要现行标准12.2 工程简况12.3 工程条件12.4 技术参数32.5 技术性能要求62.6 技术规氾表93设备规范114供货范围124.1 一般要求124.2供货范围121总则1.1本技术规范书仅适用于2X150MW发电工程全连式离相封闭母线及其附属设备，它提出该设备本体及其辅助设备的功能设计、结构、性能、安装和实验等方面的技术要求。
1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和条文，供方应保证提供符合本技术规范书和有关最新工业标准的优质产品及其相应服务，满足国家有关安全、环保等强制性标准的要求。
1.3如果供方没有以书面形式对本技术规范书的条文提出异议（如有请在差异表中体现），则意味着供方提供的设备完全符合本技术规范书的要求。
如有异议，不论多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4本技术规范书所使用的标准（按最新颁布标准执行）如遇与供方所执行的标准不一致时，按较高标准执行。
1.5本技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6所使用的计量单位为国家法定计量单位。
1.7本规范书未尽事宜，由供、需双方协商确定。
1.8当工程采用设备编码标识系统时，供方提供的技术资料（包括图纸）和设备标识必须有设备编码，具体标识要求由设计方提出。
1.9本规范书中技术参数要求均按照海拔1000M以下提出，投标方应根据本工程海拔高度对相关参数进行修正。
2技术要求2.1 遵循的主要现行标准GB311.1《高压输变电设备的绝缘配合》GB/T8349 《离相封闭母线》GB1207《电压互感器》GB11032《交流无间隙金属氧化物避雷器》GB2706《交流高压电器动热稳定实验方法》GB11021《电气绝缘的耐热性评定和分级》GB763《交流高压电器在长期工作时的发热》GB11022《高压开关设备通用技术条件》GB12193《出口机械、电工、仪器仪表包装通用技术条件》GB191《包装贮运标志》GB3190《铝及铝合金加工产品的化学成分》JB1580《铝制焊接容器技术条件》JB2420《户外防腐电工产品的涂漆》2.2环境条件2.2.1周围空气温度最高温度：38.9 C最低温度：-28.4 C最大日温差：25 K日照强度：0.15 W/cm （风速0.5m/s）2.2.2海拔高度：1159 m2.2.3最大风速：30 m/s224 多年平均相对湿度：52 %225地震烈度VI 度226污秽等级IV级，对应爬电距离为31mm/kV按24kV计算。
内蒙古电网公司物资采购标准(2012年版)(交流电流互感器卷电磁式电流互感器册)220kV电流互感器通用技术规范范内蒙古电力(集团)有限责任公司2012年12月《内蒙古电网公司物资采购标准(2012版)》编制单位及专业和人员编制单位：内蒙古电力勘测设计院编制负责人：王锦平、曹效义编制专业及人员：1、变电一次：侯国柱、庞春、李忠明、张旭东、杜建建、张前、蒋兵、计伟、盛钦梁、杨世峰、高伟、王慧、史卿、杨震2、变电二次：赵丽君、菅晓清、李军、刘晓明、朱红川、卢建华、费雪萍、唐剑、吕媛3、继电保护专业：杨立田、李雪梅、张婷4、自动化专业：刘小杰、李凤霞、王志刚、郭仕杰、李丽5、通信专业：金翠、梁瑜、李克昙、白歌乐、高鹏、李琦、崔子倜6、变电土建专业：陆明、郑俊平、丁聪、刘杰、狄乐夫7、变电水暖专业：张耀、聂建春、段艳8、线路专业：李少庭、武力、武卫国、宋作光、董绍春、袁芳凌前言一、编制依据及背景1、编制依据：1.1 内蒙古电力(集团)有限责任公司2012年9月24日下发的《关于内蒙古电力(集团)有限责任公司物资采购标准分发事宜的通知》。
1.2 内蒙古电力(集团)有限责任公司内电招标[2012]4号文件《关于内蒙古电力(集团)有限责任公司物资采购标准的实施暨宣贯培训班的通知》。
1.3 内蒙古电力(集团)有限责任公司内电招标[2012]1号文件《关于印发内蒙古电力(集团)有限责任公司物资采购标准的通知》。
1.4 内蒙古电力(集团)有限责任公司物资采购新标准使用指南。
1.5 内蒙古电力(集团)有限责任公司内电生[2011]129号文件《关于印发内蒙古电网电力系统污区分布图(2011年版)的通知》。
1.6 内蒙古电力(集团)有限责任公司内电办[2011]7号文件《关于印发内蒙古电力(集团)有限责任公司电网建设标准的通知》。
1.7 内蒙古电力(集团)有限责任公司内电生[2012]137号文件《关于转发执行国家电网公司十八项电网重大反事故措施(修订版)的通知》。
（2009年版）国家电网公司物资采购标准（交流电压互感器卷电磁式电压互感器册）110kV SF6气体绝缘电磁式电压互感器专用技术规范（编号：1005001-0110-01）国家电网公司二〇〇九年十二月目录1 标准技术参数表 (3)2 项目单位需求部分 (5)2.1 货物需求及供货范围一览表 (5)2.2 必备的备品备件、专用工具和仪器仪表供货表 (5)2.3 图纸资料提交单位 (5)2.4 工程概况 (6)2.5 使用条件 (6)2.6 项目单位可选技术参数表 (7)2.7 项目单位技术参数差异表 (7)2.8 一次、二次及土建接口要求（适用扩建工程） (7)3 投标人响应部分 (8)3.1 投标人技术响应及技术差异表 (8)3.2 110kV SF6电磁式电压互感器销售运行业绩表 (8)3.3 主要部件材料表 (9)3.4 推荐的备品备件、专用工具和仪器仪表供货表 (9)1 标准技术参数表标准技术参数表（表1）中“标准参数值”栏是正常运行条件下标准化参数，不允许项目单位和投标人改动标准参数值。
如有差异，项目单位请填写项目单位技术差异表(表8)。
投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替。
如有差异，请投标人填写投标人技术偏差表（表10）。
表1标准技术参数表气体含水量（L/L）2 项目单位需求部分2.1 货物需求及供货范围一览表表2 货物需求及供货范围一览表2.2 必备的备品备件、专用工具和仪器仪表供货表表3必备的备品备件、专用工具和仪器仪表供货表2.3 图纸资料提交单位经确认的图纸资料应由卖方提交表4所列单位。
卖方向买方最终提供的资料、图纸及试验报告接收单位见表5。
表4卖方提交的须经确认的图纸资料及其接收单位表5卖方向买方最终提供的资料、图纸及试验报告接收单位2.4 工程概况1）工程项目名称：2）项目单位名称：3）工程规模：4）工程地址：5）交通、运输：2.5 使用条件表6 使用条件参数表注：①最高气温超过40℃的需要提供气象部门证明；②污秽等级为Ⅳ级的需提供该地区的污秽等级图；③有关海拔、污秽、温度的修正情况见表8。
探讨220千伏电容式电压互感器试验技术摘要：20世纪70年代以来，我国社会经济及科学技术等都进入了高速发展阶段，营造了良好经济环境及技术环境，推动各大领域进步及发展。
该形势影响下，电力行业作为我国社会发展主要原动力，也得到了生产力上的提升，并衍生出很多先进的电力生产技术，其中电容式电压互感器试验技术的影响力较大，最整个电力行业发展都产生了不可代替的影响作用，所以很多电力生产环节的应用到了电容电压互感器试验技术。
不同标准及型号的电容式电压互感器应用效果及作用不同，需要根据实际选用电容式电压互感器，其中220千伏电容式电压互感器及其试验技术的应用最为广泛，理应引起重视及关注。
关键词：220千伏电容式电压互感器；试验技术；应用分析众所周知，电容式电压互感器是电力生产中应用较为广泛的一种仪器设备，已经在各电力生产环节取得了良好的应用效果，提高例电力生产水平。
有文献显示，220千伏电容式电压互感器试验技术的应用不仅确保了220千伏电容式电压互感器运行安全，还提高其电压传输效率及控制效果，从而保证电力系统运行效率及效率，进一步证实了220千伏电容式电压互感器及其试验技术具有很高的应用价值，不仅引来相关工作者的重视，还引来社会各方人士的高度关注。
对此，本文分析了220千伏电容式电压互感器试验技术及其应用。
1 220千伏电容式电压互感器的简单概述220千伏电容式电压互感器是一种电压电容设备，也是电压互感及调控设备，由多种设备及仪器组成，主要包括单元电磁、分压电容设备等。
电容式电压互感器分为电容分压下节、高压耦合上下节两大部分，其中上节由阻尼器、电抗补偿器、变压器等构成，下节由尾端一次绕组、低压分压电容器、绕组二次端子等组成[1]。
电容式电压互感器不仅具有电抗补偿性能，还具有分压性能、电压电容互感性能及电压调控性能等，故在各电力生产环节及电压调控领域都得到了应用。
2 220千伏电容式电压互感器试验技术及其应用包括C1、C2、C3等测量，具体测量方法及试验过程如下：2.1使用自激法测量C1和C2通常选用自激法测量C1和C2，自激法是220千伏电容式电压互感器试验常用方法，在该方法下能够绘制出合理的接线图，以更加清晰地观察到CI、C2的线路走向，然后在该基础上测量C1、C2，测量过程中需要将C1、C2的下节低压端和高压线电桥合理连接，然后以此界限，对变压器、电容电压互感器进行接地处理、二次绕组变压器加压处理，并合理应用低压电桥输出位置，最后通过自激方式合理接线自动型电桥，进而测量C1和C2单元电容容量、介质损耗、串联总容量、电容量铭牌值等（试验结果见表1）[2]。
工程编号：22-F212S国电吉林江南热电厂2X300MW机组新建工程220kV电压互感器技术规范书编制单位：吉林省电力勘测设计院2 0 0 8 年 5月长春目次1 总则2 技术要求3 设备规范4 供货范围5 技术服务6 买方工作7 工作安排8 备品备件及专用工具9 质量保证和试验10 包装、运输和储存1 总则1.1 本设备技术规范书适用于国电吉林江南热电厂2X300MW机组新建工程220kV电压互感器，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本规范书的优质产品。
1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6本工程采用KKS标识系统。
中标后，买方将向卖方提供电厂KKS功能标识系统的编码原则和要求，卖方应据此对其所提供的系统和设备进行编码，并编制在提供的技术文件(包括图纸及说明书)中。
1.7 本设备技术规范书未尽事宜，由买、卖双方协商确定。
2 技术要求2.1 应遵循的主要现行标准GB/T311.1 《高压输变电设备的绝缘配合》GB4703 《电容式电压互感器》GB2706 《交流高压电器动热稳定试验方法》GB763 《交流高压电器在长期工作时的发热》GB/T16434 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB5273 《变压器、高压电器和套管的接线端子》GB2900 《电工名词术语》GB1207 《电压互感器》GB1984 《交流高压断路器》GB191 《包装贮运标志》GB7674 《SF 6封闭式组合电器》 GB156《标准电压》其它有关的现行国家标准。
（2009年版）国家电网公司物资采购标准（交流电压互感器卷电容式电压互感器册）220kV电容式电压互感器专用技术规范（编号：1005002-0220-01）国家电网公司二〇〇九年十二月目录1标准技术参数表 (3)2项目单位需求部分 (6)2.1货物需求及供货范围一览表 (6)2.2必备的备品备件、专用工具和仪器仪表供货表 (6)2.3图纸资料提交单位 (7)2.4工程概况 (7)2.5使用条件 (8)2.6项目单位可选技术参数表 (8)2.7项目单位技术参数差异表 (9)2.8一次、二次及土建接口要求（适用扩建工程） (9)3投标人响应部分 (10)3.1投标人技术响应及技术偏差表 (10)3.2220kV电容式电压互感器销售运行业绩表 (10)3.3主要部件材料表 (11)3.4推荐的备品备件、专用工具和仪器仪表供货表 (11)标准技术参数表标准技术参数表（表1）中“标准参数值”栏是正常运行条件下标准化参数，不允许项目单位和投标人改动标准参数值。
如有差异，项目单位请填写项目单位技术差异表(表8)。
投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替。
如有差异，请投标人填写投标人技术偏差表（表10）。
23电磁单元温升限值顶层油（K）55（投标人填写）绕组（K）65（投标人填写）铁心及其他金属件表面（K）不超过所靠近的材料限值（投标人填写）24电磁单元绝缘油变压器油标号见表7（投标人填写）击穿电压不小于（kV）≥40（投标人填写）tanδ（90℃）不大于（%）≤0.5（投标人填写）25瞬变响应：在额定电压下互感器的高压端子对接地端子发生短路后，二次输出电压应在额定频率的一个周期内衰减到短路前电压峰值的百分数（%）≤10（投标人填写）26铁磁谐振特性在0.8、1.0、1.2倍U1n下二次侧短路不少于0.1s后又突然消除短路，其二次电压峰值恢复到与正常值相差不大于10%的额定频率周波数及试验次数0.8≤25周波，10次（投标人填写）1.0≤25周波，30次（投标人填写）1.2≤25周波，10次（投标人填写）在1.5倍U1n下二次侧短路不少于0.1s后又突然消除短路，其二次电压回路铁磁谐振持续时间及试验次数1.5≤2s，10次（投标人填写）27高频特性载波工作频率范围（kHz）30～500（投标人填写）高频电容实测值对额定电容的相对偏差不大于−20%～＋50%（投标人填写）等值串联电阻（Ω）40（投标人填写）低压端对地的杂散电容（pF）300＋0.05C n（投标人填写）低压端对地的杂散电导（m S）50（投标人填写）不发生损坏或性能变化时通过的稳态高频电流（A）1（投标人填写）28当一次施加三相平衡电压时，互感器三相组的剩余电压绕组联接成开口三角后剩余电压不大于（V）1（投标人填写）29阻尼方式速饱和电抗器（投标人填写）30补偿电抗器结构型式投标人提供（投标人填写）补偿电抗器调感方式投标人提供（投标人填写）补偿电抗器限压元件类型投标人提供（投标人填写）补偿电抗器安装位置投标人提供（投标人填写）2项目单位需求部分2.1货物需求及供货范围一览表表2货物需求及供货范围一览表2.2必备的备品备件、专用工具和仪器仪表供货表表3必备的备品备件、专用工具和仪器仪表供货表31结构互感器是否安装可现场进行中压电容试验的装置见表7（投标人填写）电磁单元输入端对地不得安装氧化锌避雷器（投标人填写）32套管材质瓷（投标人填写）伞裙结构大小伞（投标人填写）套管平均直径（mm ）投标人提供（投标人填写）外绝缘爬电距离（mm ）≥6300×K d（K d 为直径系数，平均直径≥300，=1.1，平均直径＞500，K d=1.2）（投标人填写实际爬电距离）套管干弧距离（mm ）投标人提供（投标人填写）爬电距离/干弧距离≤4.0（投标人填写）33一次接线端子机械强度（N ）任意方向静态承受试验载荷（典型方向为水平纵向、水平横向、垂直方向分别施加，1min ）1250（投标人填写）实际运行总载荷不超过静态试验载荷的50%（投标人填写）具有载流端子时承受的极端动力载荷静态试验载荷的1.4倍（投标人填写）34质量（kg ）每台互感器总质量（包括附件）投标人提供（投标人填写）不包括附件的每台互感器质量投标人提供（投标人填写）运输质量投标人提供（投标人填写）35外形尺寸（mm ）组装好的互感器总高度投标人提供（投标人填写）组装好的互感器宽度投标人提供（投标人填写）运输尺寸（长×宽×高）投标人提供（投标人填写）36期望寿命（年）30（投标人填写）序号设备名称单位项目单位要求投标人响应型式、规格数量型式、规格数量1220kV 电容式电压互感器台型式：单相/户外/叠装图纸资料提交单位经确认的图纸资料应由卖方提交表4所列单位。
卖方向买方最终提供的资料、图纸及试验报告接收单位见表5。
表4卖方提交的须经确认的图纸资料及其接收单位表5卖方向买方最终提供的资料、图纸及试验报告接收单位2.4工程概况1）工程项目名称：序号设备名称单位项目单位要求投标人响应型号和规格数量型号和规格数量1提交图纸资料名称接收图纸单位名称、地址、邮编、电话提交份数提交时间认可图最终图（附电子文档）（设计单位）1）技术协议签订后1周内，供货商应提供认可图纸2）工程师在收到认可图纸后2周内，应将经确认的1份图纸寄送给供货商3）供货商收到经确认的图纸2周内提出最终图认可图最终图（附电子文档）（项目单位）提交图纸资料名称接收图纸单位名称、地址、邮编、电话提交份数提交时间技术规范书通用部分表1、表2规定的内容（项目单位）产品交货后1周内技术规范书通用部分表1、表2规定的内容（运行单位））项目单位名称：3）工程规模：4）工程地址：5）交通、运输：2.5使用条件2.5.1环境条件（见表6）表6环境条件参数表注：①最高气温超过40℃的需要提供气象部门证明；②污秽等级为Ⅳ级的需提供该地区的污秽等级图；③有关海拔、污秽、温度的修正情况见表8。
2.6项目单位可选技术参数表序号名称单位招标人要求值1标称电压kV 2202最高运行电压kV2523系统中性点接地方式直接接地4安装场所户外5额定频率Hz506环境温度最高气温℃40最低气温－25最高日平均气温357海拔高度m ≤10008太阳辐射强度W⁄cm 20.119最大覆冰厚度mm 1010离地面高10m 处，维持10min 的平均最大风速（m/s ）m/s 3511耐地震能力地面水平加速度（m/s 2）m /s 22对应水平加速度，安全系数≥1.6712污秽等级Ⅲ项目单位技术参数差异表项目单位有特殊要求时，填写下表。
如外绝缘海拔修正值，温升限值的修正，套管干弧距离海拔修正及污秽等级等。
项目单位原则上不能改动通用部分条款及专用部分固化的参数，根据工程实际情况，使用条件及相关技术参数如有差异，应逐项在“项目单位技术差异表”中列出。
表8项目单位技术参数差异表（项目单位填写）（本表是对技术规范的补充和修改，如有冲突，应以本表为准）2.8一次、二次及土建接口要求（适用扩建工程）扩建工程已经预留土建接口，以及电气一次接口和电气二次接口要求见表9：表9一次、二次及土建接口要求3电磁单元变压器油标号25#或45#4互感器是否安装可现场进行中压电容试验的装置是或否序号项目标准参数值项目单位要求值投标人保证值1项目变更条款页码、款号原表达变更后表达1序号电气一次接口内容要求1布置及固定方式安装底座螺孔中心距离螺孔大小一次接线端子要求电气二次接口内容要求1状态监测装置接点报警信号用接点土建接口内容要求1支架要求顶封板要求支架管径大小注：可在附录部分提供安装示意图。
3投标人响应部分3.1投标人技术响应及技术偏差表投标人应认真逐项填写《标准技术参数表》（表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动标准参数值。
如有差异，请填写《投标人技术参数偏差表》（见表10）。
投标人提供的产品技术规范应与本招标文件中规定的要求一致。
若有差异投标人应如实、认真地填写差异值；若无技术差异则视为完全满足本技术规范的要求，且在技术差异表中填写“无差异”。
表10投标人技术参数偏差表3.2220kV电容式电压互感器销售运行业绩表表11220kV电容式电压互感器销售运行业绩表填表要求：1）除备注外，其他表格栏不得漏填，否则视为非有效业绩。
2）只填写符合招标文件要求的型号规格及结构的互感器产品销售业绩（高于招标产品电压等级的互感器销序号电气一次接口内容要求4其它序号项目对应条款编号技术招标文件要求差异备注1序号型号规格数量工程名称及合同编号用户单位用户联系人及电话交货时间投运时间备注1售业绩单独列表）。
3）以投运时间排序。
4）提供了用户运行证明的业绩应在备注中注明。
3.3主要部件材料表表12主要部件材料表3.4推荐的备品备件、专用工具和仪器仪表供货表表13推荐的备品备件、专用工具和仪器仪表供货表附录A 项目单位提供的其它资料序号名称生产厂家及型号备注招标人要求投标人响应1套管厂家及规格聚丙烯薄膜厂家及规格电容器纸厂家及规格铝箔厂家及规格扩张器厂家及规格电容器油厂家及规格密封圈厂家及规格序号设备名称型号和规格单位数量111-。
