(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920347324.0(22)申请日 2019.03.19(73)专利权人 深圳亿迈珂标识科技有限公司地址 518000 广东省深圳市光明新区森阳科技园B栋11楼B1区(72)发明人 陈旭文　(74)专利代理机构 深圳市德锦知识产权代理有限公司 44352代理人 丁敬伟(51)Int.Cl.B41J 2/14(2006.01)(54)实用新型名称一种喷码机的喷嘴(57)摘要一种喷码机的喷嘴，包括有腔体、宝石片和前盖，所述前盖可拆卸的将宝石片固定在腔体上，所述宝石片与所述腔体之间设有密封圈，所述腔体上设有墨水进管与墨水出管，所述宝石片上设有供墨水喷出的微孔，所述前盖上设有与微孔相对应的通孔。

还包括有压电陶瓷和压电陶瓷接线片，通过固定螺丝及固定座，将压电陶瓷和压电陶瓷接线片固定在腔体上。

宝石片通过前盖和密封圈与喷嘴的腔体实现固定和密封，当喷嘴堵塞时，只需用扳手拆开螺纹前盖取出宝石片进行清洗，或者更换新的配件，清洗完后再装回喷嘴腔体上，方便清洗维修，避免了因为堵塞而报废整个喷嘴的浪费。

权利要求书1页 说明书2页 附图3页CN 209851819 U 2019.12.27C N 209851819U权　利　要　求　书1/1页CN 209851819 U1.一种喷码机的喷嘴，其特征在于，包括有腔体、宝石片和前盖，所述前盖可拆卸的将宝石片固定在腔体上，所述宝石片与所述腔体之间设有密封圈，所述腔体上设有墨水进管与墨水出管，所述宝石片上设有供墨水喷出的微孔，所述前盖上设有与微孔相对应的通孔。

2.根据权利要求1所述的喷码机的喷嘴，其特征在于，所述前盖与腔体通过螺纹连接固定，前盖为六角盖形螺母结构。

3.根据权利要求2所述的喷码机的喷嘴，其特征在于，还包括有压电陶瓷和压电陶瓷接线片，通过固定螺丝及固定座，将压电陶瓷和压电陶瓷接线片固定在腔体上。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920197400.4(22)申请日 2019.02.14(73)专利权人 苏州上林新型包装材料有限公司地址 215100 江苏省苏州市吴中区宝通路6号(72)发明人 黄世豪　黄宥钧　(74)专利代理机构 北京品源专利代理有限公司11332代理人 胡彬(51)Int.Cl.D21H 25/04(2006.01)(54)实用新型名称一种纸板喷淋装置(57)摘要本实用新型属于纸板加工技术领域，公开了一种纸板喷淋装置。

该纸板喷淋装置包括两个落地支架、喷淋杆、水泵及压缩空气发生器，喷淋杆连接于两个落地支架之间，喷淋杆设置有扇形气型喷嘴，扇形气型喷嘴设置有进水通道和进气通道，进水通道与水泵连接，进气通道与压缩空气发生器连接，进水通道设置有进水电磁阀，进气通道设置有进气电磁阀。

通过进水电磁阀和进气电磁阀控制喷出的水呈现雾状，使其喷淋的纸板吸收水分速度快且均匀，纸板不易曲翘，有利用后续纸箱成型，纸板的良率高，降低生产成本。

权利要求书1页 说明书3页 附图1页CN 209602870 U 2019.11.08C N 209602870U权　利　要　求　书1/1页CN 209602870 U1.一种纸板喷淋装置，其特征在于，包括两个落地支架(1)、喷淋杆(2)、水泵及压缩空气发生器，所述喷淋杆(2)连接于两个所述落地支架(1)之间，所述喷淋杆(2)设置有扇形气型喷嘴(3)，所述扇形气型喷嘴(3)设置有进水通道(4)和进气通道(5)，所述进水通道(4)与所述水泵连接，所述进气通道(5)与所述压缩空气发生器连接，所述进水通道(4)设置有进水电磁阀，所述进气通道(5)设置有进气电磁阀(6)。

2.根据权利要求1所述的纸板喷淋装置，其特征在于，所述进水电磁阀控制供水压力为1～3kg/cm2。

3.根据权利要求1所述的纸板喷淋装置，其特征在于，所述进气电磁阀(6)控制输出气压为3～5kg/cm2。

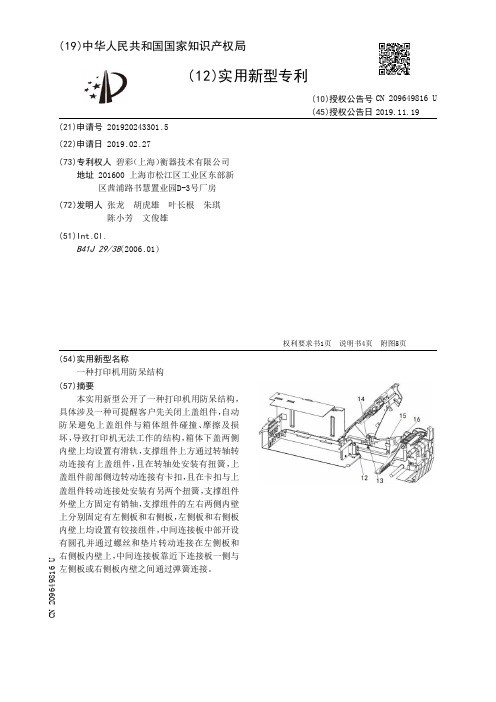

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920243301.5(22)申请日 2019.02.27(73)专利权人 碧彩（上海）衡器技术有限公司地址 201600 上海市松江区工业区东部新区茜浦路书慧置业园D-3号厂房(72)发明人 张龙　胡虎雄　叶长根　朱琪　陈小芳　文俊雄　(51)Int.Cl.B41J 29/38(2006.01)(54)实用新型名称一种打印机用防呆结构(57)摘要本实用新型公开了一种打印机用防呆结构，具体涉及一种可提醒客户先关闭上盖组件，自动防呆避免上盖组件与箱体组件碰撞、摩擦及损坏，导致打印机无法工作的结构，箱体下盖两侧内壁上均设置有滑轨，支撑组件上方通过转轴转动连接有上盖组件，且在转轴处安装有扭簧，上盖组件前部侧边转动连接有卡扣，且在卡扣与上盖组件转动连接处安装有另两个扭簧，支撑组件外壁上方固定有销轴，支撑组件的左右两侧内壁上分别固定有左侧板和右侧板，左侧板和右侧板内壁上均设置有铰接组件，中间连接板中部开设有圆孔并通过螺丝和垫片转动连接在左侧板和右侧板内壁上，中间连接板靠近下连接板一侧与左侧板或右侧板内壁之间通过弹簧连接。

权利要求书1页 说明书4页 附图5页CN 209649816 U 2019.11.19C N 209649816U权　利　要　求　书1/1页CN 209649816 U1.一种打印机用防呆结构，包括箱体、上盖组件（4）、左侧板（10）、铰接组件（15）和右侧板（16）；所述箱体下部具有箱体下盖（2），其特征在于，所述箱体下盖（2）两侧内壁上均设置有滑轨，左右两侧的滑轨上分别滑动连接支撑组件（7）外壁；所述支撑组件（7）上方通过转轴转动连接有上盖组件（4），且在转轴处安装有扭簧（6），上盖组件（4）前部侧边转动连接有卡扣（8），且在卡扣（8）与上盖组件（4）转动连接处安装有另两个扭簧（6），支撑组件（7）外壁上方固定有销轴（9）；所述支撑组件（7）的左右两侧分别固定有左侧板（10）和右侧板（16），左侧板（10）和右侧板（16）内壁上均设置有铰接组件（15），铰接组件（15）包括上连接板（19）、中间连接板（20）和下连接板（21），其中，中间连接板（20）前端通过铆钉（22）转动连接上连接板（19）下端，中间连接板（20）后端通过另一铆钉（22）转动连接下连接板（21）上端；所述中间连接板（20）中部开设有圆孔并通过螺丝（13）和垫片（14）转动连接在左侧板（10）和右侧板（16）内壁上，左侧板（10）和右侧板（16）内壁上均开设有对上连接板（19）和下连接板（21）起到导向作用的导向槽（18），中间连接板（20）靠近下连接板（21）一侧与左侧板（10）或右侧板（16）内壁之间通过弹簧（12）连接。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910312541.0(22)申请日 2019.04.18(71)申请人 武汉绎方信息工程有限公司地址 430000 湖北省武汉市洪山区珞南街武珞路717#兆富国际大厦1-2201(72)发明人 郭剑慧　(74)专利代理机构 北京轻创知识产权代理有限公司 11212代理人 杨立　姜展志(51)Int.Cl.B41J 3/60(2006.01)B41J 11/00(2006.01)B41J 11/70(2006.01)B41J 2/165(2006.01)B65H 15/00(2006.01)B65H 29/18(2006.01)(54)发明名称一种双面喷墨印刷装置(57)摘要本发明公开了一种双面喷墨印刷装置，包括沿送纸方向依次顺序设置的送纸机构、第一输送机构、第一翻面机构和第二输送机构，以及设置在所述第一输送机构上的第一喷墨印刷机构和设置在所述第二输送机构上的第二喷墨印刷机构，所述送纸机构用以向所述第一输送机构送纸，所述第一喷墨印刷机构用以向经过所述第一输送机构上的纸张进行喷墨印刷，所述第一输送机构用以将所述第一喷墨印刷机构喷印后的纸张输送至所述第一翻面机构进行翻面，所述第一翻面机构用以将所述第一输送机构输送来的纸张进行翻面并输送至所述第二输送机构，所述第二喷墨印刷机构用以将所述第二输送机构上纸张的另一面进行喷印，其结构简单，使用方便，且能喷印纸带。

权利要求书2页 说明书7页 附图5页CN 109968830 A 2019.07.05C N 109968830A权　利　要　求　书1/2页CN 109968830 A1.一种双面喷墨印刷装置，其特征在于，包括沿送纸方向依次顺序设置的送纸机构(1)、第一输送机构(2)、第一翻面机构(3)和第二输送机构(4)，以及设置在所述第一输送机构(2)上的第一喷墨印刷机构(5)和设置在所述第二输送机构(4)上的第二喷墨印刷机构(6)，所述送纸机构(1)用以向所述第一输送机构(2)送纸，所述第一喷墨印刷机构(5)用以向经过所述第一输送机构(2)上的纸张进行喷墨印刷，所述第一输送机构(2)用以将所述第一喷墨印刷机构(5)喷印后的纸张输送至所述第一翻面机构(3)进行翻面，所述第一翻面机构(3)用以将所述第一输送机构(2)输送来的纸张进行翻面并输送至所述第二输送机构(4)，所述第二喷墨印刷机构(6)用以将所述第二输送机构(4)上纸张的另一面进行喷印。

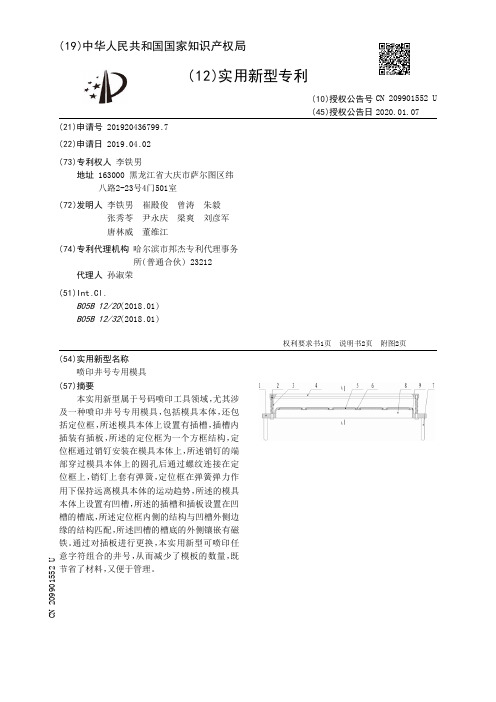

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920436799.7(22)申请日 2019.04.02(73)专利权人 李铁男地址 163000 黑龙江省大庆市萨尔图区纬八路2-23号4门501室(72)发明人 李铁男　崔殿俊　曾涛　朱毅　张秀苓　尹永庆　梁爽　刘彦军　唐林威　董维江　(74)专利代理机构 哈尔滨市邦杰专利代理事务所(普通合伙) 23212代理人 孙淑荣(51)Int.Cl.B05B 12/20(2018.01)B05B 12/32(2018.01)(54)实用新型名称喷印井号专用模具(57)摘要本实用新型属于号码喷印工具领域，尤其涉及一种喷印井号专用模具，包括模具本体，还包括定位框，所述模具本体上设置有插槽，插槽内插装有插板，所述的定位框为一个方框结构，定位框通过销钉安装在模具本体上，所述销钉的端部穿过模具本体上的圆孔后通过螺纹连接在定位框上，销钉上套有弹簧，定位框在弹簧弹力作用下保持远离模具本体的运动趋势，所述的模具本体上设置有凹槽，所述的插槽和插板设置在凹槽的槽底，所述定位框内侧的结构与凹槽外侧边缘的结构匹配，所述凹槽的槽底的外侧镶嵌有磁铁。

通过对插板进行更换，本实用新型可喷印任意字符组合的井号，从而减少了模板的数量，既节省了材料，又便于管理。

权利要求书1页 说明书2页 附图2页CN 209901552 U 2020.01.07C N 209901552U权　利　要　求　书1/1页CN 209901552 U1.一种喷印井号专用模具，包括模具本体(1)，其特征在于：还包括定位框(4)，所述模具本体(1)上设置有插槽、插槽内插装有插板(5)，插板(5)上设置有镂空的字符，所述的定位框(4)为一个方框结构，定位框(4)通过销钉(2)安装在模具本体(1)上，所述销钉(2)的端部穿过模具本体(1)上的圆孔后通过螺纹连接在定位框(4)上，销钉(2)上套有弹簧(3)，定位框(4)在弹簧(3)弹力作用下保持远离模具本体(1)的运动趋势，所述的模具本体(1)上设置有凹槽(8)，所述的插槽和插板(5)设置在凹槽(8)的槽底，所述凹槽(8)的外侧的边缘设置有倒角(9)，所述定位框(4)内侧的结构与凹槽(8)外侧边缘的结构匹配，所述凹槽(8)的槽底的外侧镶嵌有磁铁(6)，模具本体(1)通过磁铁(6)吸附在抽油机上。

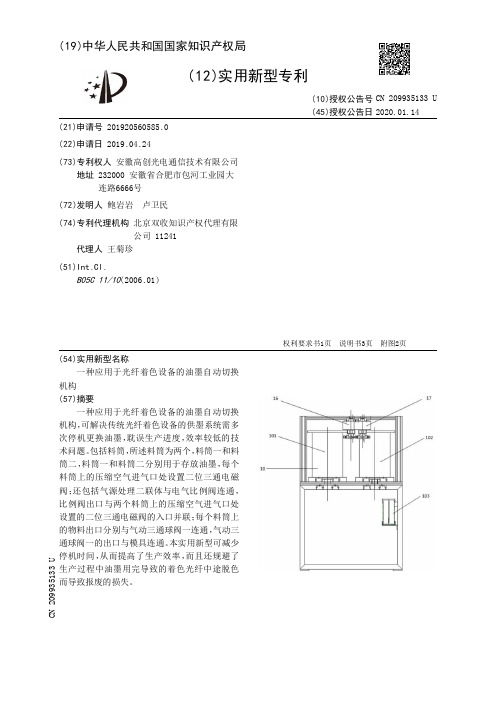

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920560585.0(22)申请日 2019.04.24(73)专利权人 安徽高创光电通信技术有限公司地址 232000 安徽省合肥市包河工业园大连路6666号(72)发明人 鲍岩岩　卢卫民　(74)专利代理机构 北京双收知识产权代理有限公司 11241代理人 王菊珍(51)Int.Cl.B05C 11/10(2006.01)(54)实用新型名称一种应用于光纤着色设备的油墨自动切换机构(57)摘要一种应用于光纤着色设备的油墨自动切换机构，可解决传统光纤着色设备的供墨系统需多次停机更换油墨，耽误生产进度，效率较低的技术问题。

包括料筒，所述料筒为两个，料筒一和料筒二，料筒一和料筒二分别用于存放油墨，每个料筒上的压缩空气进气口处设置二位三通电磁阀；还包括气源处理二联体与电气比例阀连通，比例阀出口与两个料筒上的压缩空气进气口处设置的二位三通电磁阀的入口并联；每个料筒上的物料出口分别与气动三通球阀一连通，气动三通球阀一的出口与模具连通。

本实用新型可减少停机时间，从而提高了生产效率，而且还规避了生产过程中油墨用完导致的着色光纤中途脱色而导致报废的损失。

权利要求书1页 说明书3页 附图2页CN 209935133 U 2020.01.14C N 209935133U权　利　要　求　书1/1页CN 209935133 U1.一种应用于光纤着色设备的油墨自动切换机构，包括料筒(10)，所述料筒(10)包括筒体(11)，所述筒体(11)密封，筒体(11)顶部设置密封盖(12)，所述密封盖(12)上设置压缩空气进气口(13)和物料出口(14)，所述筒体(11)内设置吸料管(15)，吸料管(15)和物料出口(14)连通；其特征在于：所述料筒(10)为两个，料筒一(101)和料筒二(102)，料筒一(101)和料筒二(102)分别用于存放油墨，每个料筒(10)上的压缩空气进气口(13)处设置二位三通电磁阀；还包括气源处理二联体与电气比例阀连通，比例阀出口与两个料筒(10)上的压缩空气进气口(13)处设置的二位三通电磁阀的入口并联；每个料筒(10)上的物料出口(14)分别与气动三通球阀一(16)连通，气动三通球阀一(16)的出口与模具连通。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920367222.5(22)申请日 2019.03.21(73)专利权人 深圳市旺润自动化有限公司地址 518000 广东省深圳市宝安区石岩街道水田社区石龙仔路69号厂房2二层

(72)发明人 罗玉皆　张炳忠　(74)专利代理机构 深圳市精英专利事务所 44242代理人 冯筠

(51)Int.Cl.B41F 15/10(2006.01)

B41F 15/14(2006.01)

B41F 23/04(2006.01)

(ESM)同样的发明创造已同日申请发明专利

(54)实用新型名称一种滚动丝网印刷设备和多色印刷设备(57)摘要本实用新型涉及一种滚动丝网印刷设备和多色印刷设备。一种滚动丝网印刷设备，包括机架，分别设于机架两端的放卷机构、收卷机构，及设于放卷机构与收卷机构之间丝网印刷机构；所述放卷机构对印刷材料放卷，丝网印刷机构对印刷材料印刷，并通过设有的烘干机构对印刷材料烘干，所述收卷机构对印刷材料进行收卷。本丝网印刷设备结构紧凑，体积小，占据的空间小，摆放方便。另外，放卷机构不断的放卷，收卷机构不断的收卷，丝网印刷机构能不断的滚动印刷，印刷效率高；纠偏机构能对印刷材料进行纠正，印刷位置精准，可以降低次品率；印刷材料经过若干个输送辊轮自然干燥外，并烘干机构进行快速烘干。

权利要求书1页 说明书4页 附图3页CN 209971818 U2020.01.21

CN 209971818 U1.一种滚动丝网印刷设备，其特征在于，包括机架，分别设于机架两端的放卷机构、收卷机构，及设于放卷机构与收卷机构之间丝网印刷机构；所述放卷机构对印刷材料放卷，丝网印刷机构对印刷材料印刷，并通过设有的烘干机构对印刷材料烘干，所述收卷机构对印刷材料进行收卷。2.根据权利要求1所述的一种滚动丝网印刷设备，其特征在于，所述丝网印刷机构设有印刷辊轮；所述印刷辊轮设有印刷丝网，以使对印刷材料的滚动印刷。3.根据权利要求1所述的一种滚动丝网印刷设备，其特征在于，所述放卷机构与丝网印刷机构之间设有电晕机构。4.根据权利要求3所述的一种滚动丝网印刷设备，其特征在于，所述丝网印刷机构与电晕机构之间设有用于纠正印刷材料进料轨迹的纠偏机构；所述电晕机构、纠偏机构、丝网印刷机构位于机架的上侧。5.根据权利要求1所述的一种滚动丝网印刷设备，其特征在于，所述丝网印刷机构的出料端设有烘干机构。6.根据权利要求5所述的一种滚动丝网印刷设备，其特征在于，所述烘干机构包括安装座，设于安装座且用于升温干燥的若干个UV灯；所述UV灯与安装座之间形成有通过印刷材料的间隙。7.根据权利要求6所述的一种滚动丝网印刷设备，其特征在于，所述UV灯替换为LED灯。8.根据权利要求1所述的一种滚动丝网印刷设备，其特征在于，所述丝网印刷机构的进料端设有若干个用于对印刷材料张紧的进料辊轮，且出料端设有输送辊轮。9.根据权利要求1所述的一种滚动丝网印刷设备，其特征在于，所述放卷机构、收卷机构均包括用于缠绕印刷材料的气涨轴，及与气涨轴传动的电机；所述放卷机构、收卷机构分别设置于机架两端的下侧。10.一种多色印刷设备，其特征在于，包括权利要求1至9所述的丝网印刷设备；其中，所述机架包括第一安装架、第二安装架，及设于第一安装架与第二安装架之间的第三安装架；所述第一安装架与第二安装架、第二安装架与第三安装架之间可拆卸式联接；所述第三安装架设有若干个丝网印刷机构，以形成多种颜色的印刷。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920525086.8(22)申请日 2019.04.17(73)专利权人 浙江农业商贸职业学院地址 312000 浙江省绍兴市袍江经济技术开发区世纪东街770号

(72)发明人 张力宇　(74)专利代理机构 厦门智慧呈睿知识产权代理事务所(普通合伙) 35222代理人 杨玉芳

(51)Int.Cl.B44D 3/18(2006.01)

(54)实用新型名称一种可支撑移动电子设备的折叠画板(57)摘要本实用新型公开了一种可支撑移动电子设备的折叠画板，包括上画板、下画板、画板支架，绘画时展开上画板、下画板，把画板下支架凸台安装于画板下支架安装口内，下画板提手与地面接触，转动画板支架对展开后的上画板、下画板进行支撑，使用装于画板夹安放口中的画夹夹住画纸，将手机、平板等移动电子设备放在移动电子设备限位横槽及移动电子设备限位纵槽内限位，用到画笔时扣出笔盒取出画笔，对手机等电子设备所显示出的图像进行临摹,绘画完成后即可收起手机、平板等移动电子设备，把画笔放置在画笔放置槽内推回笔盒，将画叠好放入移动电子设备放置架中延移动电子设备放置架安装口推回。

权利要求书1页 说明书4页 附图10页CN 209904424 U2020.01.07

CN 209904424 U1.一种可支撑移动电子设备的折叠画板，包括上画板(2)、下画板(1)、画板支架(3)，其特征在于：所述上画板(2)与下画板(1)铰接，所述画板支架(3)设于上画板(2)背面，该画板支架(3)整体为T字形；所述上画板(2)顶部设有上画板提手(22)及画板夹安放口(14)，侧面设有移动电子设备放置架(21)，该移动电子设备放置架(21)与上画板(2)间隙配合；所述下画板(1)底部设有下画板提手(12)及画板夹安放口(14)，侧面设有笔盒(11)，所述笔盒(11)与下画板(1)间隙配合。2.根据权利要求1所述的一种可支撑移动电子设备的折叠画板，其特征在于，所述移动电子设备放置架(21)为开口壳体，且移动电子设备放置架(21)底端和顶端均设有移动电子设备放置架限位台(213)，该移动电子设备放置架(21)内壁开设有移动电子设备限位横槽(214)与移动电子设备限位纵槽(215)。3.根据权利要求2所述的一种可支撑移动电子设备的折叠画板，其特征在于，所述上画板(2)上开设有移动电子设备放置架安装口(211)，所述移动电子设备放置架安装口(211)内设有移动电子设备放置架限位槽(212)；所述移动电子设备放置架安装口(211)与移动电子设备放置架(21)，以及所述移动电子设备放置架限位槽(212)与移动电子设备放置架限位台(213)均为间隙配合。4.根据权利要求3所述的一种可支撑移动电子设备的折叠画板，其特征在于，所述画板支架(3)分为画板上支架(31)及画板下支架(32)，所述画板上支架(31)底部设有画板下支架安装口(311)，所述画板下支架(32)顶部设有与画板下支架安装口(311)间隙配合的画板下支架凸台(321)。5.根据权利要求4所述的一种可支撑移动电子设备的折叠画板，其特征在于，所述移动电子设备放置架安装口(211)底部设有画板支架上放置口(24)，所述画板支架上放置口(24)内设有画板支架转轴(241)，该画板上支架(31)与画板支架转轴(241)间隙配合；所述下画板(1)背部设有画板支架下放置口(13)，该画板支架下放置口(13)的长度大于所述画板下支架凸台(321)顶端到画板下支架(32)底端的距离。6.根据权利要求5所述的一种可支撑移动电子设备的折叠画板，其特征在于，所述笔盒(11)为方形，且笔盒(11)上设有笔盒扣手(112)及多组画笔放置槽(111)。7.根据权利要求1-6其中任意一项所述的一种可支撑移动电子设备的折叠画板，其特征在于，所述上画板(2)底部、下画板(1)顶部均设有铰链安装口(231)，且该铰链安装口(231)上设有铰链(23)，该铰链安装口(231)与铰链(23)通过螺钉(232)固定。
