RH-150便携洛氏硬度计

使用说明

G&R TECHNOLOGY INC. 1目 录 1．技术参数.............................3 2. 标准配置.............................4 3．功能描述.............................5 4．工件的预处理.........................6 5．基本操作.............................6 6．测试流程.............................8 7．RH-150的设置.......................14 8．更换附件............................15 9．硬度计的维护........................16

21．技术参数 测试范围：HRA 20-88 HRB 20-100 HRC 20-70

硬度标尺：HRA、HRB、HRC 拉伸强度换算：110-363磅/英寸277 –266千克/厘米2

硬度换算值：HB、HV 精度及偏差：±0.5HRC（基于60HRC时5个测试值的平均值） ±0.8HRC（基于30HRC时5个测试值的平均值）

温度：操作温度 32oF —104oF (-10oC — 40oC) 存放温度 –4oF —122oF (-20oC — 50oC)

数据存储：可自动存储500个测试结果，包括测试值、换算值和平均值 时钟功能：时间和日历显示 存储了10年的日历

电源：两节1.5V AA电池 电池寿命：工作寿命：连续工作60小时 存储寿命：1年

仪器重量：2.4磅（1.1千克） 尺寸：7英寸×3.25英寸×1.25英寸（182mm×84mm×34mm）

32. 标准配置 RH-150硬度计主机 标准洛氏硬度块3块： 20-35HRC 1块 59-65HRC 1块 60-85HRC 1块 金刚石压头 硬质合金球压头 平面支撑 V型支撑 1英寸（25mm）弓形体 2节AA电池 销形扳手 内六角扳手 塑料提箱

RH-150硬度计选购附件： 2英寸（50mm） 弓形体 3英寸（75mm） 弓形体 4英寸（100mm）弓形体 微型打印机 标准洛氏硬度块：

HRA、HRB

43．功能描述 3 7

94

125

6

8 图 1 1． 液晶显示屏—液晶显示屏可以显示测试结果、操作说明及提示 2．按键 I/O键：电源开/关 — 仪器若5分钟内不进行任何操作将自动关机 PR 键：红外传输键 — 可传输数据到打印机和掌上电脑 SET, , , 和 键 — 用于各种操作 3．弓形体 — 用于固定工件。用户可根据被测工件的尺寸选择和更换相应的弓形体 4．手 轮 — 顺时针操作用于固定工件及对工件加载，逆时针操作用于卸载 5．定位器 — 定位工件 6．压 头 — 压入被测工件 7．可调节支具 — 固定被测工件在相应位置 8．IrDA窗口 — 发射红外线信号到打印机和掌上电脑 9．内六角螺丝 — 在仪器上固定弓形体

54．工件的预处理 为了保证测试的精度，在测试前应对被测工件进行如下预处理： 1．测试应在一个干净的表面进行，应除去氧化层、附着物及油脂 2．预处理应除去最小表面硬度，例如通过热处理及冷作硬化处理的表面硬度 3．测试工件的厚度不小于2mm 4．测试工件应有一个平滑的表面，测试的表面应被抛光到有金属光泽。粗糙的测试表面可能产生测量误差。表面的粗糙度必须限制在≤1.6µm

5．基本操作 打开电源： 按I/O键开机，液晶屏主视窗显示前一次的测试结果，如图2所示：

图 2 设置新的测试：

1．开机状态下，按SET键进入新的测试的设置。液晶屏显示每组的测试次数。如显示：

MAX 62.7 MIN 62.5 AVE 62.7 HV 964.9 5 005 62.7HRC

最大值62.7 最小值62.7 平均值62.7 HV 964.9 第5组的第5个测试数据

本次测试值为 62.7HRC

每测试4次为一组取平均值 AVE 04

图 3 6 2．按键滚动选择每组的测试次数（可选1-10次），按SET键确定并进入硬度标尺选择界面 3．按键可循环选择硬度标尺HRA、HRB和HRC

a. 设置标尺为HRA 按键屏幕显示如下：

HRA 60KG DIAMOND

HRA 总载荷为60公斤 金刚石压头

图 4 按SET键确定并回主视窗，开始测试，此时硬度标尺为HRA，HRA不显示换算值

b. 设置标尺为HRB 按键屏幕显示如下： HRB 100KG BALL

HRB HV: ST SS BR CO AL HB: ST SS BR CO AL LBI: ST KGM: ST

HRB 总载荷100公斤 硬质合金压头 HRB HV: ST SS BR CO AL HB: ST SS BR CO AL LBI: ST KGM: ST

图 5 按键可纵向循环选择换算标尺HRB、HV和HB及强度换算LBI（磅/英寸2）和KGM（千克/厘米2），被选中的参数将闪烁。 在选择好换算标尺(HV或HB)后，按键可横向循环选择材料参数，被选中的参数将闪烁。测试材料包括：ST（钢）、SS（不锈钢）、BR（黄铜）、CO（铜）和AL（铝），请根据被测工件的材料选择相应的材料参数。 设置完成后，按SET键确定并回到主视窗，开始测试，此时硬度标尺为HRB。

7c. 设置标尺为HRC 按键屏幕显示如下：

图 6 按键纵向循环选择硬度标尺HRC、HV和HB及强度换算LBI（磅/英寸2）和KGM（千克/厘米2），被选中的参数将闪烁。 在选择好换算标尺（HV或HB）后，按键横向循环选择材料参数，被选中的参数将闪烁。测试材料包括：ST（钢）和SS（不锈钢），请根据被测工件的材料选择相应的材料参数。 设置完成后，按SET键确定并回到主视窗，开始测试，此时硬度标尺为HRC。 在设置好测试参数后，屏幕将回到主视窗，显示如下：

MAX 0.00 MIN 0.00 AVE 0.00 HV 000 1 00X

0.00HRC

（HRB/HRA）

最大值0.00 最小值0.00 平均值0.00 HV 000 第X组的第1个测试数据

本次测试数值

0.00HRC（HRB/HRA）

HRC 总载荷150公斤 金刚石压头 HRC HV: ST SS HB: ST SS LBI: ST KGM: ST

HRC 150KG DIAMOND

HRC HV: ST SS HB: ST SS LBI: ST KGM: ST

图 7 6．测试流程 1．把测试工件放在可调节支撑和定位器之间，然后顺时针转动手轮固定工件。 屏幕显示：

图 8 8继续转动手轮，0-10kg压力进度标尺将显示当前压力值。当实际压力超过6KG时，6-10kg压力进度标尺也会显当前压力值。转动手轮直到实际压力到达10KG，屏幕右下脚显示一个等待时间。

图 9

在1-5秒后（等待时间取决于初始设置,详见15页），屏幕将自动显示总测试力： 60KG（HRA），100KG（HRB）或150KG（HRC）。

图 10 注：在等待时间结束后，若实际压力超过预载力2KG以上，屏幕将显示OVERFORCE（过压）警告。

图 11 9 2．继续转动手轮，0-150kg压力进度标尺将显示当前压力值。当实际压力超过52KG（HRA）、92KG（HRB）或142KG（HRC）时，下行标尺也将显示当前的压力值。继续转动手轮直到实际压力值到达总测试力。屏幕右下角显示等待时间。

图 12 注：在等待时间结束后，若实际压力超过了总测试力2.5KG以上，屏幕将显示OVERFORCE（过压）警告。 在2-9秒后（等待时间取决于初始设置，详见15页），屏幕将自动显示卸载力：

图 13 3．逆时针方向转动手轮直到实际压力减到10.0KG。当前压力到达10KG时，屏幕将显示等待时间（当实际压力减到16KG后，10-16kg压力进度标尺将显示当前压力值）

10

合集下载

洛氏硬度计操作说明新修改

洛氏硬度计操作说明新修改

福州诺贝尔福基机电有限公司
FUZHOU NOBEL ROCKET CO., LTD
洛氏硬度计操作说明
文件编号 机密等级
WI-Q1101-02 一般
1、操作说明：
1.1 选择正确测头、砝码、荷重；
1.2 按电源开关,在钻座上装置相应平台与测头；
版次 页次
1.0 1∕1
1.2 被测物置于钻座平台上，转动主轴向上，并轻触及测头； 1.3 继续转动主轴，使指针之两针向上重合（与零重合）； 1.4 按绿色测试开关，即开始测试(☆切换开关按在AUTO键）。
荷重
被测物
测头
零重合
荷重
主轴
切换开关
平台
2、顶针 测头:
电源开关
测试开关
红色刻度
黑色刻度
2.1 钻石测头：测试硬工件 HRC、HRA、HRO等； 以黑色刻度读取数值（以直针数值为准），且需用150Kg+100Kg之荷重。
2.2 钢珠测头：测试软工件 HRB、HRF等 ； 以红色刻度读取数值（以直针数值为准），且需用100Kg之荷重。
3、钻 座:
钻石测头：HRC
种类 适用
平面 台 一般性平面
钢珠测头：HRB
大V台 大圆柱面
小V台 小圆柱面
略图
点台 不规则面
ห้องสมุดไป่ตู้
审 核
确 认
制 表
杨幼金
G0-15

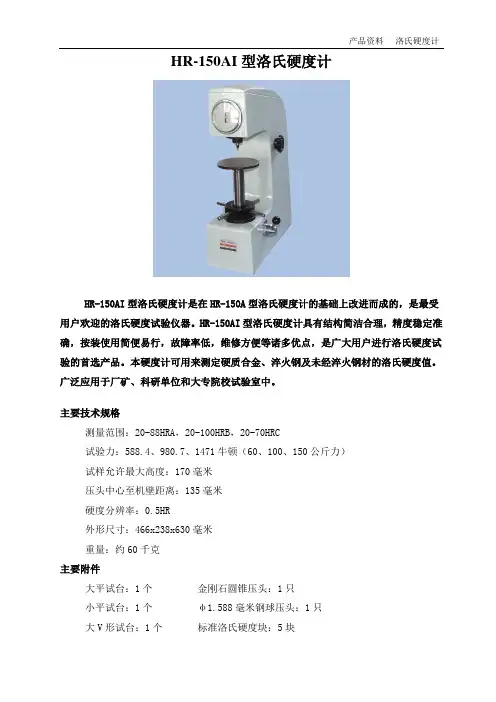

HR-150AI型洛氏硬度计

HR-150AI型洛氏硬度计

产品资料----洛氏硬度计
HR-150AI型洛氏硬度计
HR-150AI型洛氏硬度计是在HR-150A型洛氏硬度计的基础上改进而成的，是最受用户欢迎的洛氏硬度试验仪器。

HR-150AI型洛氏硬度计具有结构简洁合理，精度稳定准确，按装使用简便易行，故障率低，维修方便等诸多优点，是广大用户进行洛氏硬度试验的首选产品。

本硬度计可用来测定硬质合金、淬火钢及未经淬火钢材的洛氏硬度值。

广泛应用于厂矿、科研单位和大专院校试验室中。

主要技术规格
测量范围：20-88HRA，20-100HRB，20-70HRC
试验力：588.4、980.7、1471牛顿（60、100、150公斤力）
试样允许最大高度：170毫米
压头中心至机壁距离：135毫米
硬度分辨率：0.5HR
外形尺寸：466x238x630毫米
重量：约60千克
主要附件
大平试台：1个金刚石圆锥压头：1只
小平试台：1个φ1.588毫米钢球压头：1只
大V形试台：1个标准洛氏硬度块：5块。

洛氏硬度计 使用说明

洛氏硬度计 使用说明

洛氏硬度计的使用说明1 洛氏硬度计的技术参数；1.1 初试验力：98N（10kg）1.2 总试验力：588N（60kg）、980N（100kg）、1471N（150kg）1.3 压头：金刚石洛氏压头、Ф1.5875mm球压头1.4 洛氏硬度示值允许误差(表2)表2硬度标尺 标准块的硬度范围 硬度计示值允许误差HRA 20~≤75HRA ±2HRA>75~≤88HRA ±1.5HRAHRB 20~≤45HRB ±4HRB>45~≤80HRB ±3HRB>80~≤100HRB ±2HRBHRC 20~≤70HRC ±1.5HRC1.5 洛氏硬度试验标尺、压头、试验力及应用范围（表3）2 使用前的准备工作2.1 被测试件的表面应平整光洁，不得有污物、氧化皮、凹坑及显著的加工痕迹。

2.2 试件的最小厚度应大于压痕深度的10倍。

测试后，试件背面不得有可见的变形痕迹。

试件最小厚度与硬度间关系。

（表4，表5）2.3 被测试件应稳定地放在试台上,试验过程中试件不得移动,并保证试验力能垂直施加工试件上。

2.4 被测试件为圆柱形时，必须使用“V”型试台。

当测试HRC、HRA硬度时，试件直径小于38mm，测试HRB时试件直径小于25mm，其测试结果要进行修正，修正值均为正值。

（表6）3 洛氏硬度计的操作顺序3.1 接通电源（11），打开船形开关（13），触摸面板（10）数码管亮。

3.2 根据被测试件材料的软硬程度，按表3选择标尺，顺时针转动变荷手轮，确定总试验力。

3.3 当使用金刚石压头（5）时，手的中指顶住金刚石头部，轻轻地朝压头杆孔中推进，贴紧支承面，将压头柄缺口平面对着螺钉，把压头止紧螺钉（4）略宁拧紧，然后将被测试件置于试台（6）上。

3.4 旋轮（8）顺时针转动，升降螺杆上升，应使试件缓慢无冲击地与压头接触，直至硬度计百分表小指针从黑点移到红点，与此同时长指针转过三圈垂直指向“C”处（当测试HRB 硬度值时，长指针指向“B”处），此时已施加了98N（10kg）初试验力，长指针偏移不得超过5个洛氏硬度值，若超过此范围不得倒转，应改换测点位置重做。

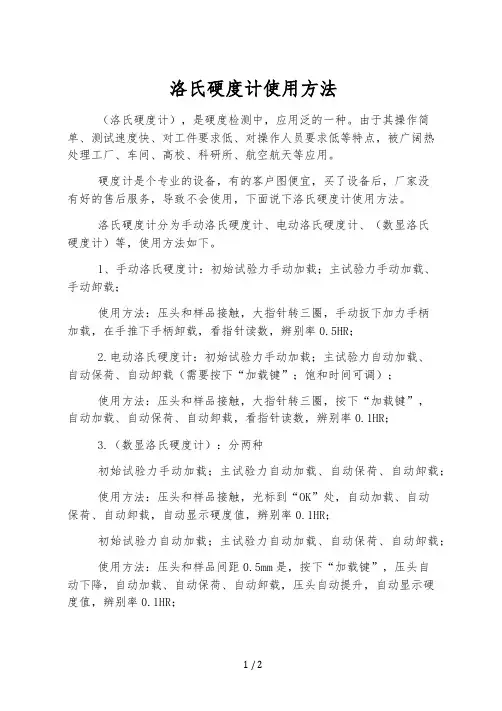

洛氏硬度计使用方法
