外遮阳系统选型分析

常见遮阳帘系统方案介绍遮阳帘系统是一种常见的户外遮阳解决方案，其功能在于为室内提供遮阳、隔热、遮挡光线和减少紫外线的作用。

遮阳帘系统广泛应用于住宅、商业建筑、办公楼和公共场所等地方。

以下将介绍几种常见的遮阳帘系统方案。

1.窗帘式遮阳帘系统：窗帘式遮阳帘系统采用帘幕般的遮阳材料覆盖在窗户上，可手动或电动控制。

其材料一般为遮阳能力强的涂层织物，具有防紫外线、抗紫外线老化等特点。

窗帘式遮阳帘系统可以在需要遮阳时拉起，不需要时收起，方便灵活。

2.百叶式遮阳帘系统：百叶式遮阳帘系统采用可调节的金属平板或塑料片组成。

这些金属平板或塑料片可以根据需要旋转角度，调节室内透光度和遮阳效果。

百叶式遮阳帘系统可以手动或电动控制，具有调节灵活、均匀遮阳等特点。

3.网状遮阳帘系统：网状遮阳帘系统采用类似网状的材料制成，可以通过布置在窗户外侧达到遮阳的效果。

其材料一般为具有遮阳性能的纤维材料，如聚酯纤维、聚脂纤维等。

网状遮阳帘系统可以透过空气和光线，阻挡太阳直射，减少室内温度，同时保持一定的透光度。

4.卷帘式遮阳帘系统：卷帘式遮阳帘系统是通过将遮阳材料卷起，在需要时展开，达到遮阳的效果。

其材料一般为耐候性好、遮阳性能强的织物材料。

卷帘式遮阳帘系统适用于大面积的遮阳需求，可以手动或电动控制，方便快捷。

5.气温传感器自动化遮阳帘系统：气温传感器自动化遮阳帘系统是将传感器与遮阳帘系统相结合，通过感应室内外温度的变化，自动控制遮阳帘的开合。

当气温过高时，自动开启遮阳帘，降低室内温度；当气温适宜时，自动关闭遮阳帘，减少能源消耗。

这种系统可以节能、智能化，能够在一定程度上提高生活的舒适度。

遮阳帘系统的选用应根据具体的需求和布置来确定，同时也要考虑到遮阳材料的遮阳性能、耐候性能、使用寿命、操作方式、安全性等因素。

此外，还要考虑到系统的维护和保养问题，以确保系统能够长时间稳定运行。

建筑外遮阳技术遮阳按遮阳帘的位置分建筑内遮阳和建筑外遮阳。

建筑内遮阳就是把遮阳布帘（纤维质、席帘、布帘）放在窗户的里面，在窗帘的视觉上有一个假象，实际上热量已经是进入了房间。

建筑外遮阳，就是把遮阳的面料和遮阳的铝合金的产品放在玻璃的外面，挡住了光线的同时，又反射和吸收了热量，达到良好的节能效果。

专家研究发现,建筑内遮阳 80％的热量进入到了房间，而建筑外遮阳仅有 40％的热量进入室内。

从节能效果上讲，建筑外遮阳是性能最突出的遮阳方法，与建筑内遮阳相比，制冷能耗可降低 83%～88%，最大制冷功率可降17%。

一、建筑外建筑遮阳构造与分类建筑外建筑遮阳系统主要包括面料、金属连杆和控制系统。

面料可为铝合金百叶窗、卷帘遮阳板、天棚帘。

外遮阳板是一种新兴的户外遮阳产品，具有遮阳、调光、节能、隔音、保护玻璃幕墙等作用。

根据太阳的照射角度来调节叶片的角度，从而达到遮阳调光的最佳效果。

开启时能清晰地显露百叶后面的玻璃幕墙；关闭后百叶能在建筑外立面形成一个整体。

户外遮阳板遮阳节能效果极佳，主要用于大型场馆，能使建筑物外观更加宏伟壮观。

现代遮阳板是一种新兴的集遮阳与建筑装饰于一体的室内外遮阳产品，是更符合现代化建筑节能环保模式及装饰美学的遮阳产品。

建筑外遮阳按遮阳板的形式分：水平遮阳、垂直遮阳、综合式遮阳、挡板式遮阳。

建筑外遮阳按控制系统分：手动控制、无线电遥控和智能控制，手动和自动同时控制。

智能控制系统采用电机连杆驱动方式，高精准同步驱动叶片调整角度，从而实现自动调节光线，根据每天不同时刻太阳光角度的不同，自动控制叶片角度，从而控制热量从室外通向室内，夏天可调节叶片角度减少通光量，减少空调负荷。

冬天可增加通光量，减少采暖时间，从而实现节能目的。

建筑外遮阳按高效智能遮阳分：建筑外可调铝合金百叶帘、可伸缩外遮阳蓬、户外卷闸百叶帘、室外透景遮阳织物、太阳能驱动风光感应帘、户外 24V 安全性遮阳帘等。

二、建筑外遮阳设计1建筑外遮阳的构造与选型选择何种形式的遮阳设计，需根据建筑物性质、设计风格和日照规律等进行科学的选择，需根据地区气候特点、太阳高度角、纬度、遮阳日期、遮阳时间以及不同朝向来综合考虑。

由双碳政策到建筑外遮阳的选择双碳，即碳达峰与碳中和的简称。

2020年9月中国明确提出2030年“碳达峰”与2060年“碳中和”目标。

2021年10月24日，中共中央、国务院印发的《关于完整准确全面贯彻新发展理念做好碳达峰碳中和工作的意见》发布。

意见在深度调整产业结构的篇章中明确:”制定能源、钢铁、有色金属、石化化工、建材、交通、建筑等行业和领域碳达峰实施方案。

以节能降碳为导向，修订产业结构调整指导目录。

”在此国家方针及政策背景之下,全国各地陆续出台或提高了建筑节能、绿色建筑设计的设计标准。

在建筑工程的各种被动节能措施中，由于建筑遮阳能对太阳辐射热进行非常有效遮挡，且能结合建筑外立面造型一体设计，成为了夏季隔热、节能减排的高性价比选择。

建筑遮阳按照其与围护结构的关系，可分为三大类：内遮阳、外遮阳、中置遮阳。

按照遮阳的运作方式，可分为固定式、活动式。

按材质则可细分更多类型。

现主要针对前两种分类方式对各类遮阳做简要的优缺点分析。

一.内遮阳内遮阳，顾名思义建筑遮阳构件位于围护结构内侧，可以与室内装修做一定的结合。

但就建筑节能层面而言，目前国内普遍采取的室内遮阳是一种无效遮阳方式，紫外线通过玻璃射到遮阳帘上，又使织物或者金属帘成了一个热源，实际热已经进入室内了，从而增加室内冷负荷。

二.外遮阳设置在建筑围护结构外侧的遮阳构件，统称为外遮阳。

具体形式也比较多样，如横向遮阳、竖向遮阳、格栅式、百叶式、穿孔铝板、张拉膜等等。

建筑设计阶段外遮阳通常与立面设计结合在一起，形成丰富多彩的立面效果。

外遮阳技术具有三个优势：第一，节能效果好。

外遮阳帘能在第一时间阻挡热量、紫外线等强烈光线于室外，隔热节能效果与在玻璃里面安装窗帘的效果截然不同。

第二，经济效果优。

采用外遮阳技术投入少，收效明显。

第三，艺术性强。

通过对外遮阳棚材料的改进和色调的选择，建筑外立面也可随之变得层次丰富、靓丽美观。

可以说，外遮阳技术是建筑功能和建筑形式的高度统一。

户外遮阳产品综述一、前言通常在建筑外立面上使用的户外遮阳产品按其材料来分有织物和铝合金两大类，从形式上来分有活动和固定两种。

二、常见的户外遮阳产品介绍1、户外铝合金百叶帘户外铝合金百叶帘是从欧洲引进的成熟技术。

由于采用了铝合金材质的叶片，所以具有良好的抗紫外线功能,能有效阻挡阳光的直射。

根据太阳光线的入射角度，可以通过调整叶片角度来调节室内的亮度。

可翻转的百叶设计满足了在遮阳的同时达到室内通风的要求。

适用于大多数内开窗、平移窗及各类玻璃幕墙等需户外遮阳的场合。

系统占用空间小，控制方式灵活多样。

操作方式可选择手动或电动。

无论是手动还是电动都可以在室内控制。

户外遮阳相对于户内遮阳的优势：遮阳装置安装于室内，太阳辐射透过玻璃进入室内，大量的热量积聚在玻璃与遮阳装置之间，随着空气的对流，该部分热量最终仍然会扩散到整个室内，从而导致室内温度增高影响遮阳效果；反之，遮阳装置安装于室外，97%以上的太阳辐射被直接挡在窗外，剩余的辐射热能再经过玻璃的反射作用只剩很少的一部分能通过窗户进入室内，可有效降低室内的温度。

户外铝合金百叶帘安装方便、灵活。

可以选择壁挂式、悬挂式、内嵌式等不同的安装样式。

壁挂式悬挂式内嵌式户外铝合金百叶帘工程实景：双层呼吸式幕墙内铝合金百叶帘户外CR80铝合金百叶帘2、户外F150铝合金天顶遮阳系统F150是一款极具现代感的户外遮阳产品。

产品外形简洁，与采光天顶和铝合金玻璃幕墙配置，能充分体现现代建筑风格。

该产品能满足水平、垂直和斜面建筑结构的遮阳要求，集百叶帘、天篷帘功能于一体，具有调光、遮阳、保温、隔热等多种功能。

系统叶片在0～90度范围内任意调整角度。

不管安装面积多大，经过合理分割，所有叶片都能同步运行，整体性极强，F150日常天久均能保持常新状态，因为其叶片成流线型状态，不沾灰尘免于清洗。

产品结构：叶片截面宽度150mm，壁厚达1.5mm。

采用铝合金材料制成，具有强度高，质量轻，耐腐蚀等优点。

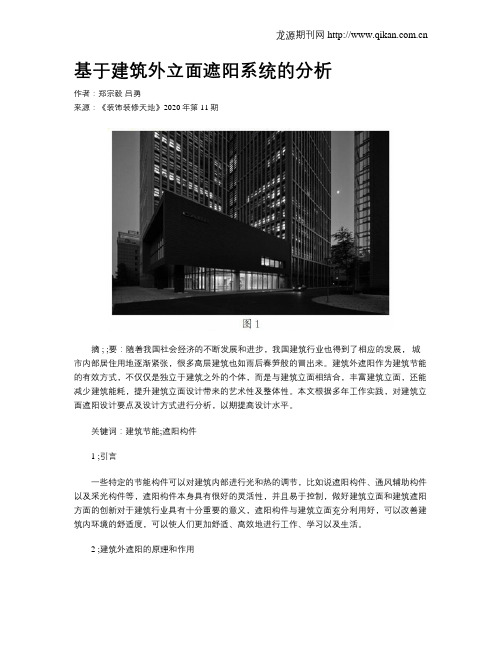

基于建筑外立面遮阳系统的分析作者：郑宗毅吕勇来源：《装饰装修天地》2020年第11期摘 ; ;要：随着我国社会经济的不断发展和进步，我国建筑行业也得到了相应的发展，城市内部居住用地逐渐紧张，很多高层建筑也如雨后春笋般的冒出来。

建筑外遮阳作为建筑节能的有效方式，不仅仅是独立于建筑之外的个体，而是与建筑立面相结合，丰富建筑立面，还能减少建筑能耗，提升建筑立面设计带来的艺术性及整体性。

本文根据多年工作实践，对建筑立面遮阳设计要点及设计方式进行分析，以期提高设计水平。

关键词：建筑节能;遮阳构件1 ;引言一些特定的节能构件可以对建筑内部进行光和热的调节，比如说遮阳构件、通风辅助构件以及采光构件等，遮阳构件本身具有很好的灵活性，并且易于控制，做好建筑立面和建筑遮阳方面的创新对于建筑行业具有十分重要的意义，遮阳构件与建筑立面充分利用好，可以改善建筑内环境的舒适度，可以使人们更加舒适、高效地进行工作、学习以及生活。

2 ;建筑外遮阳的原理和作用现代建筑遮阳的原理：通过采用相应的材料进行遮挡太阳光的直接照射，其根本的目的是为人们建造出一个舒适的生活环境，太阳的热辐射主要通过两个途径进入室内，（1）通过窗户照射进入室内，然后被室内表面所吸收，使得室内的温度增加;（2）被建筑的外围护结构的表面所吸收，还有一部分的热量通过建筑围护结构的热传导逐渐进入室内。

虽然，建筑外墙以及屋顶和门窗的隔热以及蓄热作用在一起，使室内的温度变化得到了稳定，但通过窗户进入室内的阳光对室内温度有着直接的影响。

因此，建筑遮阳的目的在于阻断阳光从玻璃直射进室内，避免阳光过分照射和加热建筑围护结构，防止由于阳光的直射造成强烈的眩晕。

3 ;建筑外遮阳节能设计3.1 ;建筑遮阳设计原则在现代建筑中，玻璃幕墙和大面积窗户的使用并不利于建筑节能，为了实现低能耗的绿色建筑，遮阳成为了外立面设计的一种趋势。

设计师本着对环境和投资方的责任，对外立面的设计进行探索，以节约建筑物夏季制冷和冬季保温设备的成本，以及设备运行中的高能耗，从而达到在高层民用建筑设计中对绿色建筑技术进行应用。

住宅建筑窗户外遮阳设计分析作者：王靖宇张夏来源：《城市建设理论研究》2014年第31期摘要：外遮阳优化设计目标的实现最终要依靠构造的优化设计来实现。

可调节外遮阳装置具有灵活可变，能适应各种气候条件的优势，但是造价偏高、耐久性相对较差，固定式外遮阳虽然具有造价低、维护费用便宜、耐久性好，但不能随时间、气候的变化而进行调节的特征。

这两类外遮阳的构造特征使得他们互有长短，一方不可能完全取代另一方。

关键字：居住建筑；外遮阳；遮阳系数；设计分析中图分类号：TU111.4文献标识码：A引言使用外窗遮阳是夏季建筑节能最简单有效且性价比最好的方法。

通过建筑能耗计算表明，加上外遮阳时空调负荷会降低 75%--85%，用外遮阳后原来运行4 匹空调的房子只需不到 2 匹的空调就可保证舒适度。

而目前外遮阳中高端产品价格也仅与空调单机价格相持平，从理论上讲，还没有购置空调的人家，完全可以节约空调机购置费来弥补安装外遮阳的费用，而这种回报不是一次性的，夏季太阳辐射热将不会直接从窗户大量进入房间使空调负荷增加，电费是被长期节省了。

也就是说如果住宅建筑都能设置良好的外遮阳装置，不论是对国家，还是对家庭和个人都会减少在这方面的投资的压力。

1外遮阳设计相关概念与理论1.1外遮阳系数遮阳系数是用来衡量各种遮阳设施遮挡太阳辐射热量效果的参数。

一般是指在照射时间内，透过有遮阳窗口的太阳辐射热量与透过无遮阳窗口的太阳辐射热量的比值。

系数越小说明透过窗口的太阳辐射热量越少，即防热效果越好。

外遮阳构件主要是用来调节太阳直射辐射的，因此笔者认为将外遮阳系数表述为“透过有遮阳窗口的太阳直接辐射熱量与透过无遮阳窗口的太阳直接辐射热量的比值”可能更为准确。

1.2建筑热环境控制理论建筑热环境最早着重于建筑环境的热舒适和围护结构的热工性能研究，随着能源问题的凸显，建筑节能逐渐成为研究的重要内容。

建筑热环境控制理论是指通过建筑设计和构造措施而非借助机械设备系统，控制室内外的热量传递，达到节能和热舒适的目的。

建筑节能外遮阳设计分析摘要：随着社会经济的不断发展，人们对环境污染问题以及能源紧缺问题的重视度也不断增加，建筑外遮阳能有效地阻隔部分阳光对建筑物外围的直接照射，并能防止太阳辐射穿过窗户进入屋内，从而降低室内的温度，实现节能目的。

本文对建筑节能外遮阳设计进行的研究探讨。

关键词：建筑节能；外遮阳设计一、建筑外遮阳的原理和作用现代建筑遮阳的原理：通过采用相应的材料进行遮挡太阳光的直接照射，其根本的目的是为人们建造出一个舒适的生活环境，太阳的热辐射主要通过两个途径进入室内，（1）通过窗户照射进入室内，然后被室内表面所吸收，使得室内的温度增加；（2）被建筑的外围护结构的表面所吸收，还有一部分的热量通过建筑围护结构的热传导逐渐进入室内。

虽然，建筑外墙以及屋顶和门窗的隔热以及蓄热作用在一起，使室内的温度变化得到了稳定，但通过窗户进入室内的阳光对室内温度有着直接的影响。

因此，建筑遮阳的目的在于阻断阳光从玻璃直射进室内，避免阳光过分照射和加热建筑围护结构，防止由于阳光的直射造成强烈的眩晕。

二、建筑外遮阳节能设计2.1 建筑遮阳设计原则建筑遮阳设计的遮阳尺寸以及类型必须依照建筑物的类型，建筑物所在区域的气候条件以及建筑场地的纬度的确定。

遮阳的设计应当将遮阳尽可能的设计成建筑中的一部分，而且对于建筑的各个方向都应选择适当的遮阳类型，再依照建筑节能设计的标准，合理科学的设计建筑遮阳。

2.2 建筑遮阳设计方法2.2.1采用植被绿化的遮阳。

植被绿化对于低层建筑来说即有效又经济美观。

在建筑窗户外栽种一些树木，或是在窗台上种植一些可攀援的植被对墙面进行遮阳。

落叶树木可以在夏季提供遮阳，像常青树则可以整年提供遮阳。

绿色植被还能通过蒸发周围的空气来降低阳光对地面的照射。

常青的灌木和草坪也能很好地降低地面反射以及建筑反射。

2.2.2 根据建筑构件进行窗口遮阳。

遮阳的基本形式有四种，水平式、综合式、垂直式以及挡板式。

（1）水平式遮阳形式可以有效地遮挡住高度角相对较大的以及从窗口上方投射的阳光，所以比较适用在接近南向的窗口，以及适用于低纬度地区的北向附近的窗口。

常见外遮阳设施及参数
外遮阳设施在现代建筑中起到重要的节能和舒适性作用，能够有效地阻挡太阳辐射，减少室内的热量增益，提高居住和工作的舒适度。

以下是一些常见的外遮阳设施及其参数：
一、设施类型
1. 遮阳篷：一种常见的外遮阳设施，通常安装在窗户或阳台的上方，可以有效地阻挡太阳直射光线。

2. 遮阳板：一种平板状的遮阳设施，可以安装在窗户的外部，通过调整角度和方向来阻挡太阳光线。

3. 百叶窗：由一系列水平或垂直的叶片组成，可以通过调节叶片的角度来控制光线的进入。

4. 卷帘：一种可以卷起的遮阳布，使用时可以拉下来遮挡窗户，不用时可以卷起来收纳。

二、参数
1. 遮阳系数（SC）：表示遮阳设施对太阳辐射的遮挡能力，数值越小，遮挡能力越强。

2. 可见光透射比（VLT）：表示遮阳设施对可见光的透射能力，数值越高，透射的光线越多。

3. 太阳能得热系数（SHGC）：表示遮阳设施对太阳辐射热的得热能力，数值越低，阻挡热量进入室内的效果越好。

4. 遮阳设施的尺寸和形状：这些参数需要根据窗户的大小和形状来选择，以确保遮阳设施能够有效地遮挡太阳光线。

5. 材料和颜色：遮阳设施的材料和颜色也会影响其遮阳效果。

一般来说，深色的遮阳设施比浅色的更能吸收太阳辐射热，而反射性强的材料则能更好地反射太阳光线。

在选择和设计外遮阳设施时，需要综合考虑以上参数以及当地的气候条件、建筑的朝向和使用需求等因素。

通过合理的选择和设计，可以有效地提高建筑的节能性能和居住舒适度。
