15CJ52 爱屋建筑外遮阳系统

建筑外遮阳技术遮阳按遮阳帘的位置分建筑内遮阳和建筑外遮阳。

建筑内遮阳就是把遮阳布帘（纤维质、席帘、布帘）放在窗户的里面，在窗帘的视觉上有一个假象，实际上热量已经是进入了房间。

建筑外遮阳，就是把遮阳的面料和遮阳的铝合金的产品放在玻璃的外面，挡住了光线的同时，又反射和吸收了热量，达到良好的节能效果。

专家研究发现,建筑内遮阳 80％的热量进入到了房间，而建筑外遮阳仅有 40％的热量进入室内。

从节能效果上讲，建筑外遮阳是性能最突出的遮阳方法，与建筑内遮阳相比，制冷能耗可降低 83%～88%，最大制冷功率可降17%。

一、建筑外建筑遮阳构造与分类建筑外建筑遮阳系统主要包括面料、金属连杆和控制系统。

面料可为铝合金百叶窗、卷帘遮阳板、天棚帘。

外遮阳板是一种新兴的户外遮阳产品，具有遮阳、调光、节能、隔音、保护玻璃幕墙等作用。

根据太阳的照射角度来调节叶片的角度，从而达到遮阳调光的最佳效果。

开启时能清晰地显露百叶后面的玻璃幕墙；关闭后百叶能在建筑外立面形成一个整体。

户外遮阳板遮阳节能效果极佳，主要用于大型场馆，能使建筑物外观更加宏伟壮观。

现代遮阳板是一种新兴的集遮阳与建筑装饰于一体的室内外遮阳产品，是更符合现代化建筑节能环保模式及装饰美学的遮阳产品。

建筑外遮阳按遮阳板的形式分：水平遮阳、垂直遮阳、综合式遮阳、挡板式遮阳。

建筑外遮阳按控制系统分：手动控制、无线电遥控和智能控制，手动和自动同时控制。

智能控制系统采用电机连杆驱动方式，高精准同步驱动叶片调整角度，从而实现自动调节光线，根据每天不同时刻太阳光角度的不同，自动控制叶片角度，从而控制热量从室外通向室内，夏天可调节叶片角度减少通光量，减少空调负荷。

冬天可增加通光量，减少采暖时间，从而实现节能目的。

建筑外遮阳按高效智能遮阳分：建筑外可调铝合金百叶帘、可伸缩外遮阳蓬、户外卷闸百叶帘、室外透景遮阳织物、太阳能驱动风光感应帘、户外 24V 安全性遮阳帘等。

二、建筑外遮阳设计1建筑外遮阳的构造与选型选择何种形式的遮阳设计，需根据建筑物性质、设计风格和日照规律等进行科学的选择，需根据地区气候特点、太阳高度角、纬度、遮阳日期、遮阳时间以及不同朝向来综合考虑。

Green D esign魯色设计浙江省居住建筑外遮阳整合设计Residential Building Facade Sun-shading Integrate Design in Zhejiang岳森（浙江建设职业技术学院，浙江杭州310018)摘要：在世界资源曰益匮乏的当今社会，建筑设计师应通过合理的建筑设计以降低建筑业的能耗。

适宜的建筑外遮阳设计可以有效降低建筑 夏季空调能耗。

利用软件模拟计算分析，定量分析了浙江省居住建筑外窗遮阳设计。

提出了遮阳构件尺寸和建筑设计一体化的建议，希望能 够对建筑节能项目起到一定的借鉴作用。

关键词：建筑节能；绿色建筑；居住建筑；外遮阳；尺寸；浙江省中图分类号：TU201.5 文献标志码：A文章编号：1674-814X(2020)03-049-051研究背景在世界资源曰益匮乏的当今社会，建筑设计师应通过 合理的建筑设计以降低建筑业的能耗。

根据Luis等人111的统 计，很多国家建筑业的能源消耗占比甚至可以超过40%。

西方发达国家大规模开展建筑节能已持续了三十多年|2]。

如法国从1974年起分三步走用法律形式正式规定了采暖居 住建筑的节能指标，1990年法国建筑能耗占社会总能耗的 占比已从1984年的42%〜45%降低到28%。

虽自1974 年以来法国住宅面积增加了约14%,但建筑能耗几乎无增 长，法国的建筑节能成就巨大。

夏季建筑接受太阳辐射 热是造成夏季空调负荷的主要原因。

Ralegaonkar等人151的研究阐述了建筑应根据气候加以设计，可设置合适的窗 遮阳。

Raman等人161通过设计被动太阳能系统，使建筑能 够适应全年复杂的气候。

建筑外遮阳产品可减少80%的太 阳辐射热量。

Kapur的遮阳设计注重与建筑立面设计相协 调，并在美国亚利桑那州立大学的太阳能实验室设置实验 装置测试遮阳对辐射传热的作用。

吉瓦尼171在研究中提到 DHC,表征了透过窗户的太阳辐射与室内热环境的关系。

1、建筑遮阳技术类型与特点：·技术概况：建筑遮阳是建筑节能的一项重要技术措施。

建筑遮阳能有效减少阳光的辐射，改善室内的光热环境质量，提高室内舒适度。

建筑遮阳主要有：外门窗遮阳、屋面遮阳、墙面遮阳、绿化遮阳等。

本指南主要针对目前在工程应用中比较成熟的外门窗遮阳的类型与相关技术内容进行介绍，供有关方面参考借鉴。

本部分主要内容包括：*门窗外遮阳技术要求1、建筑遮阳的一般要求建筑遮阳主要应用于建筑外围护结构中透明部分，对太阳光线有控制要求的部位，所以进行建筑遮阳设计、选用遮阳技术时，应与外门窗、遮阳设施等同时考虑，进行一体化设计，在技术与构造接口上要事先做好预留。

2、建筑遮阳的设计条件（1）当建筑有较高标准要求时，以下条件满足1-2项时应采取遮阳措施。

1）室内（外）气温达到或超过29℃。

2）太阳辐射强度>240kcal/㎡·h㎡·h)。

3）阳光照射室内深度>。

4）阳光照射室内时间超过1h。

*门窗外遮阳技术的类型与特点外门窗遮阳的基本形式按照构造做法主要分为外遮阳、内遮阳、中间遮阳、玻璃自遮阳四种形式，其主要特点如下表。

外门窗遮阳技术的特技术类型：安装部位优点缺点外遮阳设置在外门窗外侧将太阳辐射直接阻挡在室外，遮阳、节能效果好。

由于直接暴露在室外，对材料和构造的耐久性有较高的要求，操作维护不方便。

内遮阳设置在外门窗内侧将入射室内的直射光漫反射，降低了太阳光辐射强度，能够有效改善室内环境质量，避免眩光。

不直接暴露在室外，对材料及构造的耐久性要求较低，造价低，便于操作、维护。

只能遮挡部分太阳辐射，遮挡效果不直接，降低室内温度的效果与外遮阳相比较差。

中间遮阳设置在玻璃系统内部或两层门窗之间易于调节，不易被污染、损坏造价高、维护成本较高,遮阳效果不如外遮阳。

玻璃遮阳利用窗户玻璃自身的遮阳性能，阻断部分阳光进入室内构造简单，遮阳效果明显利用玻璃进行遮阳必须要关闭窗户，影响室内自然通风，滞留在室内的部分热量无法消散。

建筑节能的遮阳设计分析1建筑遮阳的类型1．1按遮阳设计手法分类1)建筑自遮阳。

这种遮阳就是利用建筑相互遮阳或是建筑自身的构件遮阳，由建筑建造时的情况决定。

这种遮阳一般是在建筑建好的时候就形成的，一般不需要人工维护，主要分为两种:一种是周边建筑的遮挡，在功能上就起到了遮阳的效果，这种情况在我们的传统民居中尤为常见，不过在现代建筑中由于日照间距的控制就比较少了。

另一种是建筑本身构成了遮阳的效果，如建筑挑檐、建筑阳台或是各种建筑构件构成了自遮阳的效果。

在既有建筑的改造中一般没有太大的改造余地(见图1a))。

2)建筑附加构件遮阳。

这种遮阳是以遮阳为目的而设置的建筑遮阳构件，其效果优于建筑自遮阳方式。

这种遮阳方式可以根据实际情况设计遮阳构件，以达到遮阳的效果。

不仅可以改善建筑的舒适度，还可以美化建筑的外观，所以在既有建筑改造中很常用，是一种很有效的改造方式(见图1b))。

3)绿化遮阳。

相对于上述的两种遮阳，这种遮阳更加自然一些，它主要是利用种植绿化来遮挡阳光的直接照射。

主要有两种类型的绿化遮阳:一类是攀岩植物为主，附属在建筑的外皮，如爬山虎、常青藤等植物;另一种是高大的种植乔木，作为建筑周边的绿化系统的一部分。

在既有建筑的改造中，这是一种很有发展潜力的遮阳方式，既可满足遮阳节能的要求，又可以改善周边环境(见图1c))。

1．2按遮阳构件相对于窗口位置分类1)内遮阳(见图2)。

内遮阳系统一般与门窗系统结合使用，安装在室内或是门窗内部及配合大型透明顶棚、落地玻璃窗的大型卷帘等，从而起到降低室内对于太阳热能的吸收。

内遮阳对改善室内舒适度，美化室内环境及保证室内的私密性均有一定的作用。

多用于不易进行外遮阳设计的建筑内，或是和外遮阳等其他遮阳形式结合使用。

2)外遮阳。

安装在建筑物外部的遮阳设施统称为外遮阳，一般与建筑整体外立面或透明屋顶相结合，由于外遮阳可以在室外降低太阳辐射，其遮阳效果要优于内遮阳系统。

在建筑改造中使用较多。

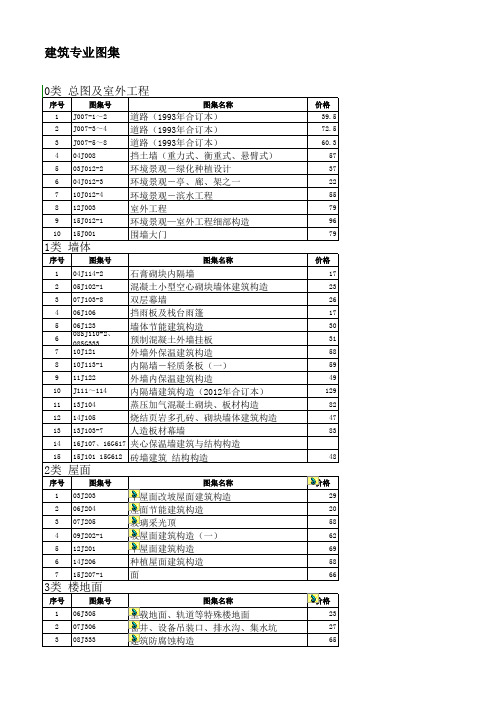

建筑专业国标设计图集最新目录(截至2018年1月)0类总图及室外工程序号图集号图集名称价格备注1 J007-1～2 道路（1993年合订本）39.5 原93SJ007(一)、(二)改号合订2 J007-3～4 道路（1993年合订本）72.5 原93SJ007(三)、(四)改号合订3 J007-5～8 道路（1993年合订本）60.3 原93SJ007(五)～(八)改号合订4 03J012-2 环境景观－绿化种植设计37 含光盘5 04J012-3 环境景观－亭、廊、架之一226 10J012-4 环境景观－滨水工程557 12J003 室外工程79 替代02J0038 15J012-1 环境景观—室外工程细部构造96 替代03J012-19 15J001 围墙大门791类墙体序号图集号图集名称价格备注1 04J114-2 石膏砌块内隔墙172 05J102-1 混凝土小型空心砌块墙体建筑构造23 修编代替J101-1~2(2002年合订本)3 07J103-8 双层幕墙264 06J106 挡雨板及栈台雨篷175 06J123 墙体节能建筑构造306 10J121 外墙外保温建筑构造58 替代02J121-1、99J121-2、99(03)J121-2、06J121-37 10J113-1 内隔墙－轻质条板（一）59 替代03J1138 11J122 外墙内保温建筑构造49 替代03J1229 J111～114 内隔墙建筑构造（2012年合订本）12910 13J104 蒸压加气混凝土砌块、板材构造8211 14J105 烧结页岩多孔砖、砌块墙体建筑构造4712 13J103-7 人造板材幕墙8313 16J107、16G617夹心保温墙建筑与结构构造替代07J107、07SG61714 15J10115G612砖墙建筑结构构造48替代04J101、04G61215 16J110-2、16G333预制混凝土外墙挂板46替代08SJ110-2、08SG3332类屋面序号图集号图集名称价格备注1 03J203 平屋面改坡屋面建筑构造292 06J204 屋面节能建筑构造203 07J205 玻璃采光顶584 09J202-1 坡屋面建筑构造（一）62 替代00J202-1、00(03)J202-1、01J202-25 12J201 平屋面建筑构造69 替代99J201-1、99(03)J201-1、03J201-2。
