01 发电厂的类型？火力发电厂、水力发电厂、抽水蓄能式水电厂、核电厂、风力发电（容量小）、地热发电（美国加州旧金山400MW）、潮汐发电（法国240MW）、太阳能发电、磁流体发电、垃圾发电、生物发电。
02 变电所类型？枢纽变电所、中间变电所、地区变电所、终端变电所03 火力发电厂分类、电能产生过程及其特点：(1) 按原动机分（凝汽式汽轮机发电厂、燃气轮机、内燃机、蒸汽—燃气轮机）；(2) 按燃料分（燃煤发电厂、燃油、燃气、余热、垃圾、工业废料）；(3) 按蒸汽压力和温度分（中低压发电厂，PN<25MW；高压，PN<100MW；超高压，PN<200MW；亚临界压力，PN=300~1000MW；超临界压力，PN=600、800MW及以上。
）；(4) 按输出能源分（凝汽式火力发电厂—火电厂：只生产电能，效率较低，30%~40%；供热式火力发电厂—热电厂：既生产电能又供应热能，效率较高，60%~70%）（5）按总装机容量分（小容量发电厂、中、中大、大）。
生产过程：化学能→电能，整个过程分三个系统：燃料中化学能在锅炉中燃烧→热能，加热锅炉中水→蒸汽，称为燃烧系统；蒸汽进入汽轮机，冲使转自旋转，热能→机械能，称为汽水系统；转子带动发电机旋转，机械能→电能，称为电气系统。
特点：优点：布局灵活，装机容量的大小可按需要决定；一次投资较小，建设周期较短。
缺点：耗煤量大，发电成本高；动力设备繁多，控制操作复杂，运行费用高；启动时间长(几小时到十几小时)，启停费用高；担负调峰、调频时，煤耗增加、事故增多；对空气和环境的污染大。
04 水电厂分类、电能产生过程及其特点：（1）按落差方式分：堤坝式水电厂（坝后式、河床式）；引水式水电厂。
过程：水势能→机械能→电能。
特点：优点：发电成本低，对环境没有污染，运行灵活方便，可防洪、灌溉、航运等。
缺点：一次投资大，建设周期长，受水文气象影响，淹没土地、移民搬迁等。
05 简述抽水蓄能电厂在电力系统中的作用及其效应：作用：用于电网的调峰、填谷、备用、调频、调相；功能：降低系统燃料消耗、提高火电设备利用率、作为发电成本低的峰荷电源、无污染、可储能。
核电厂系统及设备
核电厂系统及设备主要包括以下几个方面：
1. 核反应堆：核电厂的核反应堆是核电厂最核心的部分，它通过核裂变或核聚变反应产生巨大的热能。
核反应堆通常由燃料组件、燃料棒、燃料元件、反应堆堆芯、堆腔和控制系统等组成。
2. 蒸汽发生器：核反应堆释放的热能会被用来加热水，产生高温高压的蒸汽。
蒸汽发生器是核电厂中的关键设备，它通过将核反应堆排出的高温冷却剂与次级回路中的冷却剂进行热交换，将水加热为蒸汽。
3. 主蒸汽管道系统：主蒸汽管道系统连接了蒸汽发生器和汽轮机，将高温高压的蒸汽输送到汽轮机中，通过汽轮机的转动产生动力，驱动发电机发电。
4. 汽轮机和发电机：汽轮机是核电厂中的关键设备之一，它通过蒸汽的高速流动驱动转子旋转，产生机械能。
发电机则将机械能转化为电能，通过电力传输系统将电能输送到电网中。
5. 冷却系统：核电厂需要通过冷却系统将发电过程中产生的余热散发出去，保持核电厂的正常运行温度。
常用的冷却系统包括河水冷却系统、冷却塔系统等。
6. 安全系统：核电厂的安全系统是保证核反应堆运行安全的重要设备。
安全系统包括事故监测预警系统、应急冷却系统、安全容器等，用来应对可能发生的异常事故或紧急情况。
除了以上几个方面的设备，核电厂还包括辅助设备，如控制系统、通风系统、水处理设备、废物处理设备等，这些设备都是核电厂正常运行的重要保障。
同时，核电厂还有辐射防护设备、工业液体废物贮存系统等，保障人员的安全和环境的保护。
2024年核技术及科普知识考试题库（附含答案）一、单选题1.核裂变反应中释放的能量主要用于什么？A、加热反应堆容器B、转换为电能C、产生新的原子核D、发射中子标准答案:B2.核反应堆是通过受控制的（）反应，将核能缓慢地释放出来的装置，原子弹则是通过不受控的这种反应，使强大的核能瞬间释放出来。
A：原子核B：核裂变C：链式裂变标准答案:C3.核辐射防护中，哪种物质常用于吸收中子？B、硼C、镉D、铝标准答案:C4.以下哪项不是核辐射防护的三大原则？A、时间防护B、距离防护C、能量防护D、屏蔽防护标准答案:C5.在核反应堆中，哪个系统负责将热量从反应堆中带走？A、控制系统B、冷却系统C、燃料系统D、屏蔽系统标准答案:B6.在核辐射防护中，哪种物质常用「屏蔽丫射线和X射线？B、铝C、塑料D、玻璃标准答案:A7.从反应堆堆芯卸出的乏燃料首先会存储在()。
A：后处理厂B：乏燃料水池C：高放废物处理场标准答案:B8.()属于第四代核能系统。
A：压水堆B：沸水堆C：超临界水堆标准答案:C9.放射性核素的原子核数目衰变到原来O时所需的时间，称之为半衰期。
A：二分之一B：三分之一C：四分之一标准答案:A10.核反应堆的种类繁多，分类方法也很多，一般是根据用途分为O三种。
A：研究堆、生产堆、动力堆B：发电堆、供热堆、船用堆C：快中子堆、中能中子堆、热中子堆标准答案:A11.核能除了用于发电、供热外还可以用于（）。
A：制氢B：海水淡化C：AB都可以标准答案:C12.世界上拥有运行核电机组最多的国家是（）A：美国B：法国C：日本D：中国标准答案:A13.一座百万千瓦级的压水堆核电站每年产生的乏燃料约为（）。
A：25吨B：250吨C：2500吨标准答案:A14.百万千瓦压水堆核电站安全壳的钢筋混凝土外壁厚度约为（）。
A：1米B：10厘米C：10米标准答案:A15.大气中逐年增加的二氧化碳等温室气体更多地吸收了地球的长波热辐射而使地球表面升温。

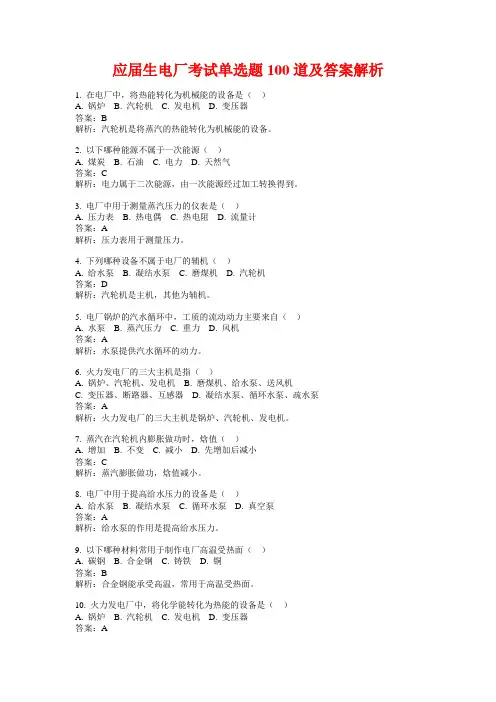

应届生电厂考试单选题100道及答案解析1. 在电厂中，将热能转化为机械能的设备是（）A. 锅炉B. 汽轮机C. 发电机D. 变压器答案：B解析：汽轮机是将蒸汽的热能转化为机械能的设备。
2. 以下哪种能源不属于一次能源（）A. 煤炭B. 石油C. 电力D. 天然气答案：C解析：电力属于二次能源，由一次能源经过加工转换得到。
3. 电厂中用于测量蒸汽压力的仪表是（）A. 压力表B. 热电偶C. 热电阻D. 流量计答案：A解析：压力表用于测量压力。
4. 下列哪种设备不属于电厂的辅机（）A. 给水泵B. 凝结水泵C. 磨煤机D. 汽轮机答案：D解析：汽轮机是主机，其他为辅机。
5. 电厂锅炉的汽水循环中，工质的流动动力主要来自（）A. 水泵B. 蒸汽压力C. 重力D. 风机答案：A解析：水泵提供汽水循环的动力。
6. 火力发电厂的三大主机是指（）A. 锅炉、汽轮机、发电机B. 磨煤机、给水泵、送风机C. 变压器、断路器、互感器D. 凝结水泵、循环水泵、疏水泵答案：A解析：火力发电厂的三大主机是锅炉、汽轮机、发电机。
7. 蒸汽在汽轮机内膨胀做功时，焓值（）A. 增加B. 不变C. 减小D. 先增加后减小答案：C解析：蒸汽膨胀做功，焓值减小。
8. 电厂中用于提高给水压力的设备是（）A. 给水泵B. 凝结水泵C. 循环水泵D. 真空泵答案：A解析：给水泵的作用是提高给水压力。
9. 以下哪种材料常用于制作电厂高温受热面（）A. 碳钢B. 合金钢C. 铸铁D. 铜答案：B解析：合金钢能承受高温，常用于高温受热面。
10. 火力发电厂中，将化学能转化为热能的设备是（）A. 锅炉B. 汽轮机C. 发电机D. 变压器答案：A解析：锅炉内燃料燃烧，化学能转化为热能。
11. 电厂中，用来测量温度的仪表是（）A. 压力表B. 水位计C. 温度计D. 流量计答案：C解析：温度计用于测量温度。
12. 下列哪种损失不属于汽轮机的内部损失（）A. 叶高损失B. 轴封漏汽损失C. 排气损失D. 叶轮摩擦损失答案：C解析：排气损失属于汽轮机的外部损失。
《发电厂电气部分》期末考试试卷及答案、填空题（每题2分，共20 分）1. 依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。
2. 火力发电厂的能量转换过程是：燃料的化学能-> 热能->机械能-> 电能。
3. 目前世界上使用最多的是核电厂是（轻水堆）核电厂，即（压水堆）核电厂和（沸水堆）核电厂。
4. 对一次设备和系统的运行状态进行（测量、控制、监控和保护）的设备，称为二次设备。
5. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。
6. 发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。
7. 根据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、高型配电装置和半高型配电装置三种类型。
8. 使母线的电能损耗费用与相应设备维修费、折旧费的总和为最少的母线截面，称为经济电流密度截面。
9. 有汇流母线的接线形式可概括地分为—单母线_和_双母线—两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线_。
10. 防电气误操作事故的“五防”是指防止误拉合隔离开关、防止带接地线合闸、防止误拉合断路器、防止带电合接地开关和防止误入带电间隔。
二、单项选择题（在每小题列出的选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
）（每题2分，26分）1如果要求在检修任一引出线的母线隔离开关时，不影响其他支路供电，则可米用（C ）。
A. 内桥接线B.单母线带旁路接线C.双母线接线D.单母线分段接线2 双母线接线采用双母线同时运行时，具有单母线分段接线特点（D ）。
A.因此，双母线接线与单母线分段接线是等效的B. 但单母线分段接线具有更大的运行灵活性C. 并且两者的设备数量一样D. 但双母线接线具有更大的运行灵活性 3经技术经济比较 ,我国有关设计技术规程中规定 ,当发电机电压为 10.5KV 时 , 对于容量为 （ D ）的机组 ,其高压厂用电电压可采用 3KV 。

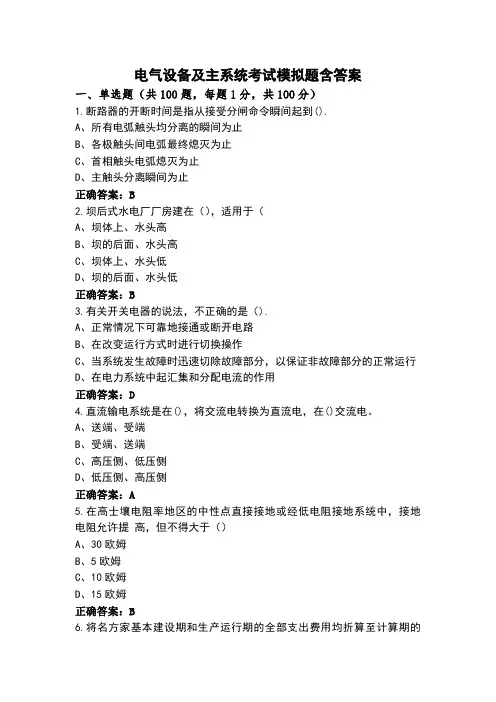

电气设备及主系统考试模拟题含答案一、单选题（共100题，每题1分，共100分）1.断路器的开断时间是指从接受分闸命令瞬间起到().A、所有电弧触头均分离的瞬间为止B、各极触头间电弧最终熄灭为止C、首相触头电弧熄灭为止D、主触头分离瞬间为止正确答案：B2.坝后式水电厂厂房建在（），适用于（A、坝体上、水头高B、坝的后面、水头高C、坝体上、水头低D、坝的后面、水头低正确答案：B3.有关开关电器的说法，不正确的是（).A、正常情况下可靠地接通或断开电路B、在改变运行方式时进行切换操作C、当系统发生故障时迅速切除故障部分，以保证非故障部分的正常运行D、在电力系统中起汇集和分配电流的作用正确答案：D4.直流输电系统是在()，将交流电转换为直流电，在()交流电。
A、送端、受端B、受端、送端C、高压侧、低压侧D、低压侧、高压侧正确答案：A5.在高士壤电阻率地区的中性点直接接地或经低电阻接地系统中，接地电阻允许提高，但不得大于（）A、30欧姆B、5欧姆C、10欧姆D、15欧姆正确答案：B6.将名方家基本建设期和生产运行期的全部支出费用均折算至计算期的第一年，现值低的方案是可取方案，这种经济技术分析方法是（）A、净现值法B、最小费用法C、费用现值法D、年费用比较法正确答案：B7.线路电抗器主要用来限制（）电缆馈线的短路电A、35~110kVB、6~10kVC、10~35kVD、110kV正确答案：B8.接触电位差是指（）A、接地短路电流流过接地装置时，在地面上离设备水平距离B、接地短路电流流过接地装置时，在人接触设备外壳或构架时，在人体手和脚间的电位差C、接地短路电流流过接地技置时，在地面上萬设备水平距离0.8mnD、接地短路电流流过接地装置时，在地面上离设备水平距离正确答案：C9.垂直按地体常用钱锌钢管或镀锌角钢垂直打入士壤中，单根长度一般为（A、1米B、4米C、2.5米D、3米正确答案：C10.大电流导体附近钢构发热的最主要原因是〔A、导体的发热辐射到钢构上B、由于较大的电动力，导体内部分子间的作用力做功，导致导体变热C、钢构处在较强的磁场环境当中，其内部产生较大的磁滞和涡流损耗而发热D、钢构周围的电场强度较大，使内部正负电荷的运动能力增强，相互撞击发热正确答案：C11.选择断路器时，断路器额定电流的选择原则是额定电流大于等于（A、电网最大短路电流B、电网最大负荷电流C、电网的额定电流D、电网最大短路冲击电流正确答案：B12.导体的稳定温升（）。
核电厂系统及设备知识概述核电厂是一种利用核能发电的设施，它包含了一系列的系统和设备，每个系统和设备都发挥着重要的作用。
本文将介绍核电厂的主要系统和设备，并解释它们的功能和工作原理。
主要系统1.反应堆系统2.蒸汽发生器系统3.蒸汽涡轮机系统4.发电机系统5.控制和保护系统6.辅助系统下面将对每个系统进行详细介绍。
1. 反应堆系统反应堆系统是核电厂的核心组成部分。
它包括核反应堆、燃料组件、冷却剂循环系统和反应堆容器等。
核反应堆是核能发电的关键元素，它通过控制核反应过程来产生热能。
燃料组件是反应堆内用于核反应的燃料，通常使用铀或钚等放射性物质。
冷却剂循环系统用于将冷却剂（如轻水或重水）循环传递到反应堆中，从而控制反应堆的温度。
2. 蒸汽发生器系统蒸汽发生器系统使用反应堆中产生的热能将水转化为蒸汽。
蒸汽发生器是其中的关键设备，它通过将热能传递给水来产生高温高压的蒸汽。
蒸汽发生器中的水一般以自然循环或强制循环方式进行传热。
3. 蒸汽涡轮机系统蒸汽涡轮机系统利用蒸汽的能量驱动涡轮机的转动，从而产生机械能。
涡轮机通常由高压涡轮、中压涡轮和低压涡轮组成，每个涡轮对应一个级别的蒸汽。
这些涡轮通过轴传递机械能给发电机。
4. 发电机系统发电机系统将涡轮机传递过来的机械能转化为电能。
发电机是核电厂中非常重要的设备，它通过利用电磁感应原理将机械能转化为电能。
5. 控制和保护系统控制和保护系统对核电厂的运行和安全起着重要作用。
它包括控制设备、保护设备和监测设备等。
控制设备用于控制核反应堆和其他系统的运行，保护设备用于检测和响应发生异常情况，监测设备用于监测核电厂的运行状态和参数。
6. 辅助系统辅助系统是核电厂的辅助设备，它们为主要系统提供支持和保障。
常见的辅助系统包括给水系统、消防系统、氢气系统、冷却水系统等。
设备知识除了核电厂的主要系统，还有一些关键设备需要了解。
1.控制棒2.轻水堆3.反应堆压力容器4.冷却塔5.辐射防护设备控制棒是用于控制和调节核反应堆的关键设备，它可以通过插入或提取来控制核反应堆中的核反应过程。
中核二二徐大堡核电工人考试题一、判断题（29）1、辐射无色无味、无声无臭、看不见、摸不着，核电站对人体健康的辐射影响远远大于天然辐射。
(×)2、核能是一种可持续发展的能源，是一种安全、清洁、经济的能源。
(√)3、核电站始终坚持“质量第一,安全第一”的原则，核电站的设计、建造和运行,采用了纵深防御的原则。
(√)4、当体表发生放射性污染时，不可以用肥皂洗澡洗掉放射性物质。
(×)5、碘片能保护来自于体外的放射性和被身体吸收的除碘以外的放射性物质。
(×)6、辐射是恒久以来就广泛存在于宇宙和人类生存环境的自然现象。
(√)7、压水堆核电厂的放射性废物有放射性废气、放射性废液和放射性固体废物。
(√)8、辐射防护的三大方法即时间防护、距离防护和屏蔽防护。
(√)9、核电站主要由核岛、常规岛和BOP组成。
(√)10、辐射分为非电离辐射和电离辐射两大类。
其辐射防护的三原则是：实践的正当性原则、辐射防护最优化原则、个人剂量限制的原则。
(√)11、我国自行设计、建造的第一座核电站，是位于浙江海盐县的秦山核电站。
(√)12、核电厂有二氧化碳、二氧化硫、一氧化碳有害气体的大量排放并对环境造成污染。
(×)13、由于环境辐射本底的照射以及技术进步所带来的人工照射，人的一生无时无刻不处于一个辐射的环境中。
(√)14、核能的获取途径主要有两种，既重核裂变与轻核聚变。
核电站是一个能量转换系统，核裂变反应过程中释放出来的巨大能量，在核反应堆中转化为热能。
(√)15、核能作为一种可持续发展的能源，在世界范围内已经全面取代了火力发电。
(×)16、压水堆核电厂的蒸汽参数比常规火电低得多，所以安全要求没有常规火电高。
(×)17、在压水堆核电站正常运行时，二回路中的水和蒸汽不受到一回路水的污染，不具有放射性。
(√)18、反应堆压力容器是核电厂最关键的部件，在核电厂安全分析中不考虑其失效。

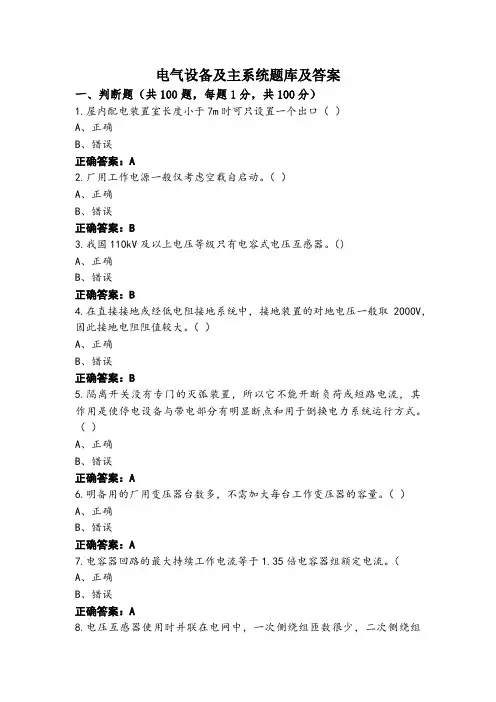

电气设备及主系统题库及答案一、判断题（共100题，每题1分，共100分）1.屋内配电装置室长度小于7m时可只设置一个出口（）A、正确B、错误正确答案：A2.厂用工作电源一般仅考虑空载自启动。
（）A、正确B、错误正确答案：B3.我国110kV及以上电压等级只有电容式电压互感器。
（)A、正确B、错误正确答案：B4.在直接接地或经低电阻接地系统中，接地装置的对地电压一般取2000V，因此接地电阻阻值较大。
（）A、正确B、错误正确答案：B5.隔离开关没有专门的灭弧装置，所以它不能开断负荷或短路电流，其作用是使停电设备与带电部分有明显断点和用于倒换电力系统运行方式。
（）A、正确B、错误正确答案：A6.明备用的厂用变压器台数多，不需加大每台工作变压器的容量。
（）A、正确B、错误正确答案：A7.电容器回路的最大持续工作电流等于1.35倍电容器组额定电流。
（A、正确B、错误正确答案：A8.电压互感器使用时并联在电网中，一次侧绕组匝数很少，二次侧绕组匝数很多。
（）A、正确B、错误正确答案：B9.直流发电机组和交流发电机都属于一次设备。
（）A、正确B、错误正确答案：B10.低压分裂绕组变压器都是降压型变压器。
（）A、正确B、错误正确答案：B11.35kV-及其以下电压等级的配电装置，一般采用管形母线。
（）A、正确B、错误正确答案：B12.核能是一种清洁能源。
（）A、正确B、错误正确答案：A13.根据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、高型配电装置和半高型配电装置三种类型。
（）A、正确B、错误正确答案：A14.为方便运行人员巡视设备，应设置宽0.8～1m的巡视小道。
（）A、正确B、错误正确答案：A15.SF。
全封闭组合电器中，为便于支撑和检修，母线布置在下部。
母线采用三相共箱式结构。
（）A、正确B、错误正确答案：A16.电流互感器运行中一旦二次侧发生短路，短路电流将使绕组过热而烧毁。
（）。
A、正确B、错误正确答案：B17.大跨越的500kV配电装置一般使用钢管混凝土柱和钢板焊成的板箱组成的构架。
“魅力之光”核电知识竞赛试题和答案（四）1、（）是两个轻原子核结合在一起释放能量的反应，氢的同位素氘是主要的核聚变材料，氘的含量占氢的0.015％。
A、核聚变B、核裂变C、核衰变答案：A2、核聚变是两个轻原子核结合在一起释放能量的反应，氢的同位素氘是主要的核聚变材料，氘的含量占氢的（）。
A、 0.015％B、 0.01％C、0.1％答案：A3、核聚变是两个轻原子核结合在一起释放能量的反应，氢的同位素氘是主要的核聚变材料。
1升海水中的氘通过核聚变释放出的能量相当于（）升汽油燃烧释放出的能量。
A、300B、100C、30答案：A4、一座百万千瓦级的煤电厂每年要消耗约300万吨原煤，相当于每天要有一列40节的火车为它拉煤，而一座同样功率的核电厂每年仅需要补充（）吨核燃料，一辆重型车即可拉走。
A、25B、250C、2500 答案：A5、铀-235在天然铀中的含量为（），1千克铀-235裂变释放出的能量，相当于（）吨标准煤燃烧产生的能量。
A、0.7％ 2700B、1％ 2000C、1.7％2700答案：A6、核电厂厂址选择比火电厂具有更高的安全要求。
核电厂选址的要求与（）等因素有关。
A、气象、水文B、地震、地质C、环境、经济D、以上都是答案：D7、核全文化是一个组织的价值观和行为，它以领导为楷模，并内化为员工的行为，致力于使核安全处于( )地位。
A．最高优先 B、比较重要 C、可以向经济效益让步答案：A8、核电厂反应堆操纵员须经过严格的技术培训，并通过考试获得（）颁发的操作员证书执照，方可上岗。
A、核电厂B、国家核安全局C、国际原子能机构答案：B9、压水堆核电厂三道实体屏障中，（）能包容压力容器破损泄漏的放射性物质，阻止放射性物质进入环境。
A、锆合金燃料包壳管B、反应堆压力容器C、反应堆安全壳答案：C10、核电厂是安全的，压水堆核电厂有多道防止放射性泄漏的屏障，它们是（）。
A、安全壳B、压力容器、安全壳C、燃料包壳、压力容器、安全壳答案：C11、国际原子能机构(IAEA)按核事件影响核安全和辐射安全的严重程度区分，核动力厂事件共分为7级；其中，7级（），1级（）。
核科技未来1、核聚变是两个较轻的原子核聚合为一个较重的原子核，并释放出能量的过程。
自然界中最容易实现的聚变反应是氘与氚的聚变，这种反应在太阳上已经持续了50亿年。
未来可控核聚变能够一劳永逸的解约人类的能源问题，请问用于核聚变的氘和氚是哪个元素的同位素？A、氦B、锂C、氢答案：C解析：氚和氘的质量数分别为3和2，均为氢的同位素。
2、利用核能的最终目标是要实现受控核聚变，现有的反应堆依靠重原子核裂变而释出能量，如铀、钚等，而聚变反应则由较轻的原子核聚合而释出能量，如氢的同位素氘和氚聚合形成氦元素，反应产物是无放射性污染的氦，因此你认为聚变能具有如下哪个优点？A、清洁，不产生长半衰期的重放射性元素，如锶-90、铯-137B、经济，发电成本比传统核电厂低C、工程上更容易建造和运行聚变反应堆答案：A解析：聚变反应堆使用轻核聚变产生能量，不会产生重放射性元素，因此更为清洁。
B选项经济性没有提及，C选项表述也未提及。
3、聚变反应堆利用的氘是氢的一种同位素，天然氢中含氘0.0153%, 氘在水中存在。
1L 水中含氘相当于300L 汽油的能量，海洋3m厚的水层含氘可供世界5000万年能源需要，取之不尽用之不竭。
因此你认为聚变反应堆具有如下哪个优点？A、聚变堆的燃料储量丰富B、聚变反应堆更容易建造C、聚变反应堆体积更小答案：A解析：建造可控的聚变反应堆是利用核能的最终目标，聚变反应则由较轻的原子核聚合而释出能量，如氢的同位素氘和氚聚合形成氦元素，而海水中蕴含着大量的氘和氚元素，氘可从海水中提取，储量极为丰富，因此选A。
B和C题目未提及。
4、加速器驱动的次临界系统——ADS嬗变系统，可以使长寿命高放核废料嬗变为短寿命低放核废料，因此ADS可以用于：A、实现稳定的氢核聚变反应B、处理乏燃料，降低核废料放射性C、产生淡化海水答案：B解析：乏燃料中含有长寿命的放射性核素，难以处理，ADS系统可以是的这些核素转变成为短寿命的放射性核素，可用于处理乏燃料，降低放射性，选择B。
核电厂系统与设备1. 简介核电厂是一种利用核能发电的设施，它包含了各种系统和设备来产生电能。
核电厂系统和设备的设计和操作都十分复杂，具有高度的安全性和可靠性要求。
本文将介绍核电厂系统的基本原理和常见设备。
2. 核电厂系统核电厂系统可以分为以下几个方面：2.1 原子核反应堆系统原子核反应堆是核电厂的核心部分，它是产生核能的地方。
反应堆系统包括核燃料、反应堆堆芯、冷却剂、控制系统等。
核燃料负责产生反应堆中的核链式反应，冷却剂负责带走反应释放的热量，控制系统控制核反应的速度和功率。
2.2 蒸汽发生系统蒸汽发生系统将核能产生的热量转化为蒸汽能，并供给给发电机组驱动发电。
蒸汽发生系统包括主蒸汽管路、主汽阀、锅炉和汽轮机等。
主蒸汽管路负责将核反应堆中的蒸汽引导到发电机组，主汽阀控制蒸汽的流量，锅炉将蒸汽产生，汽轮机接收蒸汽的能量并转化为机械能。
2.3 辅助系统核电厂还有一系列辅助系统，包括冷却系统、安全系统、控制系统等。
冷却系统用于冷却核反应堆和其他设备，确保其正常运行。
安全系统负责监测和控制核反应的安全性，一旦发生异常情况，将采取相应的措施以保护设备和人员安全。
控制系统用于监控和控制核电厂的各个系统和设备，确保其协调运行。
3. 核电厂设备3.1 反应堆反应堆是核电厂中最重要的设备，它包括反应堆堆芯和反应堆压力容器等组成部分。
反应堆堆芯是核燃料的放置区域，反应堆压力容器用于容纳和封闭反应堆堆芯，并提供足够的结构强度和密封性能。
3.2 蒸汽发生器蒸汽发生器是将核能产生的热量转化为蒸汽能的设备。
它由几百根细管子组成，核反应堆中的冷却剂在细管内流动，在和管外的水蒸汽之间进行热交换。
通过蒸汽发生器，核能的热量被转移到水蒸汽上，从而驱动发电机组发电。
3.3 发电机组发电机组将蒸汽能转化为电能。
它由转子、定子、励磁系统等部分组成，转子和定子之间的相对运动产生电磁感应，进而产生电能。
发电机组是核电厂中的关键设备，它的可靠性和效率直接影响到核电厂的发电能力。
核反应堆安全分析考试题目纵深防护在核电厂设计中实施方法：预防：防止偏离这正常运行和系统故障，该层次要求按照恰当的质量水平和工程实践正确并保守地设计、建造和运行核电厂。
检测：检测和纠正偏离正常运行的情况。
以防止运行事件升级为事故工况，这一层次要求设置由安全分析所确定的专用系统并制定运行规程，以防止或尽量减少这些假设始发实践所造成的损坏。
保护：防止可能未被前一层次的防御制止而可能发展为更为严重的事件的情况。
必须提供固有安全特性、故障安全设计、附加的设备和规程以控制器后果，并在这些事件之后达到稳定的、可接受的状态。
包容：应付可能超过设计基准事故的严重事故，并保证放射性后果保持在尽量低的水平。
这个层次最重要的目标是保护包容功能。
应急：减轻事故工况下可能的放射性物质释放后果。
该层次要求具有适当装备的应急控制中心，制定和实施厂区内应急响应计划。
纵深防御在运行中的实施方法：（朱继洲，《核反应堆安全分析》，P7）运行限值和条件：运行前制定并经国家核安全监管部门的评价和批准，并对操作员充分培训。
运行规程：以保证核动力厂运行在运行限值和条件之内．对预计运行时间和设计基准事故．要制定事件导向规程或征兆导向规程．对严重事故制定严重事故管理指南．堆芯管理和燃料装卸：保证燃科在反应堆中的安全使用及在厂区转移和储存期间的安全人员的资格和培训：所有和安全相关的人员（维修人员，合同商人员）：技术方面＋管理方面：定期培训＋再培训维修、在役实验、检查和监督：由资格合格的人员按设计要求的标准和领度进行（核电厂有详细指令和程序）应急准备：首次装料前．必须进行应急演习．以验证应急计划。
水冷核电厂的三道屏障：燃料元件包壳：压水堆核燃料采用低富集度二氧化铀，将其烧结成芯块，叠装在锆合金包壳内，两端用端塞封焊。
裂变产物封装在包壳内。
包壳的工作条件十分苛刻，既要受到中子流的强烈辐射。
高温高速冷却剂的腐蚀和侵蚀，又要受到热和机械应力的作用。
一回路压力边界：一回路压力边界将反应堆冷却剂全部包容在内，由反应堆压力容器和堆外冷却剂环路组成，包括蒸汽发生器、泵和连接管道等。
电气设备及主系统试题与参考答案一、判断题（共100题，每题1分，共100分）1.用熔断器可直接断开空载线路。
（）A、正确B、错误正确答案：B2.屋内配电装置中，母线直角三角形布置可用于35kV及以上的大中容量的屋内配电装置中。
（）A、正确B、错误正确答案：A3.矩形母线主要用在35kV及以下、持续工作电流在4000A及以下的配电装置中。
（）A、正确B、错误正确答案：A4.在我国，500kV及以上电压输电属于特高压输电。
（）A、正确B、错误正确答案：B5.大跨越的500kV配电装置一般使用钢管混凝土柱和钢板焊成的板箱组成的构架。
（）A、正确B、错误正确答案：A6.人体触电时所受的伤害程度与多种因素有关，其中电流的大小和通过的持续时间是主要因素。
（）A、正确B、错误正确答案：A7.发电厂厂用电系统设置公共负荷母线的主要好处是公共负荷集中，无过渡问题，当发电机组停电检修时，操作方便。
（）A、正确B、错误正确答案：A8.SF最具有很好的负电性，它的分子能迅速捕捉自由电子而形成正离子。
（）A、正确B、错误正确答案：B9.高型配电装置比中型配电装置节省占地面积50%左右，因此造价更低。
（）A、正确B、错误正确答案：B10.当所供仪表要求不同准确级时，应按相应最高级别来确定电流互感器的准确级。
（）A、正确B、错误正确答案：A11.并联电容器主要是为了调整电网电压。
（）A、正确B、错误正确答案：B12.电弧电流过零后电弧自然熄灭，弧隙介质快速恢复后的耐受电压被称作弧隙恢复电压。
（）A、正确B、错误正确答案：B13.导体接触面处有镀锡的可靠覆盖层时，正常最高允许温度可提高到85℃。
（）A、正确B、错误正确答案：A14.最小安全净距中，不同相带电体间的最小安全距离用A表示，带电体与不带电体的最小安全净距用A2表示。
（）A、正确B、错误正确答案：B15.电子与正离子间的复合称为间接复合。
（）A、正确B、错误正确答案：B16.目前，核电站主要是利用核裂变反应释放能量来发电。
发电厂电气部分模拟考试试题与答案全一、填空题每题2分,共40分1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能2. 电流互感器正常运行时二次侧不允许开路.3. 导体热量的耗散有对流辐射导热、三种形式.4. 按输出能源分,火电厂分为热电厂和凝汽式电厂.5. 在进行矩形硬导体的动稳定校验时,当每相为单条矩形时,工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；当每相为多条矩形时,工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距.6. 根据运行状态,自启动可分为失压自启动空载自启动 .带负荷自启动三类.7. 发电厂的厂用电备用方式,采用暗备用方式与明备用方式相比,厂用工作变压器的容量增大.填增大或减小8．加装旁路母线的唯一目的是不停电检修出线断路器.9．厂用供电电源包括工作电源启动和备用电源事故保安电源.二、单项选择题每题2分,共20分1. 电源支路将电能送至母线,引出线从母线得到电能.因此,母线起到汇集和分配电能的作用.2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂,即__压水堆__核电厂和__沸水堆__核电厂.3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备,称为一次设备.4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流 .5. “F－C回路”是高压熔断器与高压接触器真空或SF6接触器的配合,被广泛用于200～600MW大型火电机组的厂用6kV高压系统.6. 根据布置的型式,屋内配电装置通常可以分为单层式、、二层式和三层式三种型式.7. 当额定电压为110kV及以上时,电压互感器一次绕组与隔离开关之间不安装高压熔断器.这时,如果电压互感器高压侧发生短路故障,则由母线的继电保护装置动作切断高压系统的电源.8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_.9. 防电气误操作事故的“五防”是指__防止误拉合隔离开关__、_带接地线合闸_、__误拉合断路器__、_带电合接地开关_和_误入带电间隔____1.导体正常最高允许温度一般不超过 70 ℃,提高导体长期允许电流的方法有减小导体电阻, 增大导体换散面积,以及提高导体的换热系数.2.线路电抗器主要用来限制馈线支路的短路电流,加装出线电抗器不仅能够限制短路电流 ,而且可以维持母线上较高的剩余电压3.发电厂厂用电源包括工作电源和备用电源 ,对单机容量在200MW以上的发电厂,还应考虑设置启动电源和事故保安电源 .4.选择电器设备的一般条件是按正常工作 ,并按短路状态校验 .5.当验算裸导体及110KV以下电缆短路热稳定时,一般采用主保护动作时间；验算电器和110KV以上充油电缆热稳定时,一般采用后备保护动作时间.6.电流互感器的电流误差为211100(%)i i K I I f I -=⨯,相位误差为 '21180I I i δ。
1 / 7 一、词汇简写与翻译 1、聚变fusion 裂变fission 2、安全壳 Containment Structure 3、包壳Cladding 4、控制棒 Control Rods 5、压力容器 Reactor Vessel 6、汽轮机 Turbine 7、冷凝器 Condenser 8、RCP反应堆冷却剂泵 Reactor Coolant Pumps 9、SG 蒸汽发生器 Steam Generator 10、SFR 钠冷快堆系统 Sodium Cooled Fast Reactor System 11、LFR铅冷快堆系统Lead Alloy Cooled Fast Reactor System 12、GFR气冷快堆系统 Gas Cooled Fast Reactor System 13、VHTR超高温堆系统 Supercritical Water Cooled Reactor System 14、MSR熔盐堆系统 Molten Salt Reactor System 15、RPV 反应堆压力容器 Reactor Pressure Vessel 16、IAEA 国际原子能组织 International Atomic Energy Agency 17、EPR 欧洲压水堆 European Pressurized Reactor 18、ABWR先进的沸水反应堆 Advanced Boiling Water Reactor 19、PWR 压水堆 Pressure Water Reactor 20、BWR沸水堆 Boiling Water Reactor 21、CEFR 中国实验快堆 China Experiment Fast Reactor 22、DOE 美国能源部 Department of Energy 23、NRC 美国核管理委员会 Nuclear Regulatory Commission 24、CNNC 中国核工业集团总公司 The China National Nuclear Corporation 25、CGN 26、CSS安全壳喷淋系统 Containment Spray System 27、RCS 反应堆冷却剂系统 Reactor Coolant System 28、OBE 运行基准地震 Operating Basis Earthquake 29、DBA 设计基准事故 Design Basic Accident 30、QA质量保证 Quality Assurance 31、ASME美国机械工程师协会 American Society of Mechanical Engineers 32、CVCS化学和容积控制系统 Chemical and Volume Control System 33、RBWM/REA 反应堆硼和水的补给系统Reactor Boron and Water Make up 34、RHR 余热排出系统 Residual Heat Removal 35、CCWS/RRI 设备冷却系统 Component Cooling Water System 36、ESWS/SEC 重要厂用水系统 Essential Service Water System 37、PTR 反应堆换料水池和乏燃料池冷却和处理系统 Reactor Cavity and Spent Fuel Pool Cooling and Treatment 38、WTS 废物处理系统 Waste Treatment System 39、热管段：hot leg 冷管段：cool leg 40、PPM 百万分之一 Parts Per Million 41、RX：安全壳厂房 KX：燃料厂房及换料水池 2 / 7
1.核能在人类生产和生活中的应用的主要形式是核电。 2.压水堆核电厂主要由压水反应堆、反应堆冷却剂系统、蒸汽和动力转换系统、循环水系统、发电机和输配电系统及辅助系统组成。 3.通常把反应堆、反应堆冷却剂系统及其辅助系统合称为核供气系统。 4.核辅助系统主要用来保证反应堆和一回路系统的正常运行。 5.核电厂选址应考虑核电厂本生特性、厂址自然条件和技术要求以及辐射安全等三方面。 6.划分安全等级的目的是提供分级设计标准。 7.安全分级的主要目的是正确选择用于设备、制造和检验的规范和标准。 8.安全一级主要包括组成反应堆冷却剂系统承压边界的所有部件。安全一级设备选用的设计等级为一级，质量为A组。 9.我国的核安全法规将抗震类别分为三类，即抗震Ⅰ类，抗震Ⅱ类和非抗震类（NA）。 10.核系统有三道屏障，第一道是燃料棒包壳，第二道是一回路系统的承压边界，第三道是安全壳。 11.反应堆冷却剂系统可分为冷却系统、压力调节系统和超压保护系统。 12.在堆芯热功率不变的情况下，提高冷却剂的质量流量可以减少堆出入口温差。 13.核电厂的一回路系统由若干并联的环路组成，环路数不小于2，一般采用2~4条环路并联形成。 14.一回路的工作压力、冷却剂的反应堆进出口温度、流量等参数的选择，直接影响了核电厂的安全性和经济性。 15.一般压水堆核电厂一回路系统的工作压力约为15MPa。 16.冷却剂在反应堆的进出口温度为280~300℃。 17.一回路系统的总阻力约为0.6~0.8MPa。 18.压水堆本体由堆芯、堆芯支撑结构、反应堆压力容器及控制棒传动机构组成。 19.反应堆冷却剂流过堆芯时起慢化剂作用。 20.燃料元件是产生核裂变并释放热量的部件。 21.控制棒组件分两类:黑棒束组件，灰棒束组件。 22.堆芯下部支撑结构是堆芯的主要包容件，他是以吊篮结构为特征的组合体。 23.反应堆压力容器工作在高压、高温、放射性辐照下寿命不少于40年。 24.反应堆冷却剂泵分：全密封泵和轴封泵。 25.蒸汽发生器是分隔一次测、二次侧介质的屏障。 26.按传热管形状可分U形管、直管 、螺旋管蒸汽发生器。 27.蒸汽发生器的传热计算分:传热设计计算、传热校核计算。 28.稳压器的基本功能是建立并维持一回路系统的压力，避免冷却剂在反应堆内发生容积沸腾。 29.反应堆工作温度下冷却剂的硼质量分数不应大于1.4×10‐3的限值。 30.防止腐蚀是冷却剂化学的中心任务。 31.常用PH值控制剂有氢氧化锂和氢氧化铵。 32.为防止闪蒸先降温，后降压。 33.除硼离子床是OH﹣型阴离子树脂床，其作用是用来除去冷却剂中的硼酸。 34.设备冷却水系统正常工况运行是利用系统的压力差完成的。 35.对含氢废气处理的基本方法是储存衰变，待其放射性衰变到可向环境排放水平。 36.含氢废气处理系统在正压下运行，含氧废气处理系统在负压下运行。 37.高压安注系统的工作分为直接注入阶段和再循环注入阶段。 38.蓄压箱注入系统为非能动系统，不用安注信号启动任何电气设备。 39.安全壳的尺寸取决于堆功率。 40.向喷淋水中加入NaOH除去安全壳大气中悬浮的碘和碘蒸汽。 41.安全壳隔离一般分为两个阶段，即A阶段和B阶段。 42.安全壳B阶段隔离是最高级别的隔离。 43.压水堆核电厂二回路热力系统是将热能转换为电能的动力转换系统。 44.每根主管道上设有主蒸汽隔离阀，为快速隔离阀。 45.核电厂的理论热效率低于火电厂，而循环热效率高于火电厂。 3 / 7
46.主蒸汽管道的管径按最大蒸汽流量工况下，流速不超过50m/s的原则确定。 47.安全阀是防止一二回路超压的最后保护措施。 48.减少端差的主要办法是增加传热面。 49.近代大型核电厂二回路加热器连接方式采用多列大旁路的设计。 50.疏水方式有采用逐级自流的连接系统，采用疏水泵的连接系统和疏水冷却器系统。 51.给水泵按驱动机类型分：汽动给水泵、电动给水泵。 52.给水除氧分为化学除氧和物理除氧两类。 53.蒸汽排放系统在达到排放要求时，优先启用凝汽器和除氧器排放系统。 54.蒸汽排放的控制模式有温度模式和压力模式。 55.全挥发处理已成为二回路水质控制的主要方法，他的一种添加剂是联氨（N2H4），既起到除氧作用，又可控制PH值。 56.核电厂停闭运行有正常停增长和事故停闭两种。 57.AP600的应急冷却剂采用非能动和无人值岗的安全慨念。 58.根据反应堆类型，核电厂主要分压水堆、沸水堆、轻水堆核电厂。 59.对于特定的核燃料循环，主要有外在的屏障加以补充保护。 60.第四代核电系统将作为今后20年世界核能当下的主要系统。 B卷 1.压水堆蒸汽发生器传热管断裂事件在事故中居首位。 2.核电厂化容系统补偿是由温度变化引起的。 3.蒸汽发生器的水位是指蒸汽发生器二次侧水面的高度。 4.现代核电厂普遍采用具有中间再热的回热循环。 5.辅助给水系统满足单一故障准则，设计成两个系列。 6.1954年前苏联建成第一座核电厂。奥布林斯克核电站。 7.发展核能是我国能源政策的基本方针。 8.核岛利用核能产生蒸汽。 9.对于特定的核燃料循环，要有外在屏障加以补充保护。 10.秦山核电厂堆芯冷却剂平均流速为3.65m/s。 11.压水堆一回路的系统工作压力约为15MPa。 12.核电厂一个环路所输送的热功率与压水堆核电厂规模和设备设计制造能力有关。 13.压水堆燃料元件是17×17正方形排列。 14.次级中子源棒组件用于压水反应堆满功率运行两个月后的反应堆停堆后再启动。 15.自然循环是指在闭合回路内依靠流体的密度差所产生的驱动从而实现的循环。 16.反应堆冷却剂是一个以高温高压为工质的封闭回路。 17.正确确定压水堆稳压器的容积对于核电厂的安全运行和指标都有重要意义。 18.压水堆核电厂对于一回路小的泄漏，由化容系统提供足够的补给水。 19.压水堆一回路的降温降压过程可分为两个阶段。 20.PCM是核电厂运行中常用的反应性单位。
二、知识点 1、5MWe：电功率5MWe（兆瓦） 2、6MW（Th）：热功率6MW 3、核电站发电时的能量转换： 【反应堆】核能→热能 【汽轮机】热能→机械能 （与火电站发电时最大的不同，火电站是在【锅炉】） 【发电机】机械能→电能
