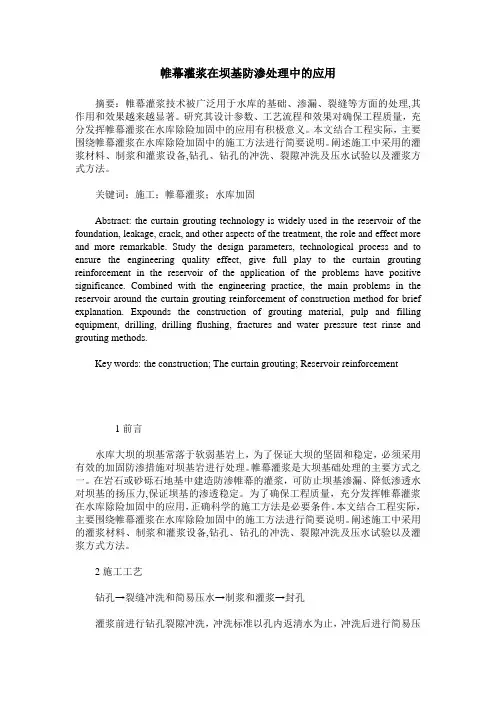

帷幕灌浆在坝基防渗处理中的应用摘要：帷幕灌浆技术被广泛用于水库的基础、渗漏、裂缝等方面的处理,其作用和效果越来越显著。
研究其设计参数、工艺流程和效果对确保工程质量，充分发挥帷幕灌浆在水库除险加固中的应用有积极意义。
本文结合工程实际，主要围绕帷幕灌浆在水库除险加固中的施工方法进行简要说明。
阐述施工中采用的灌浆材料、制浆和灌浆设备,钻孔、钻孔的冲洗、裂隙冲洗及压水试验以及灌浆方式方法。
关键词：施工；帷幕灌浆；水库加固Abstract: the curtain grouting technology is widely used in the reservoir of the foundation, leakage, crack, and other aspects of the treatment, the role and effect more and more remarkable. Study the design parameters, technological process and to ensure the engineering quality effect, give full play to the curtain grouting reinforcement in the reservoir of the application of the problems have positive significance. Combined with the engineering practice, the main problems in the reservoir around the curtain grouting reinforcement of construction method for brief explanation. Expounds the construction of grouting material, pulp and filling equipment, drilling, drilling flushing, fractures and water pressure test rinse and grouting methods.Key words: the construction; The curtain grouting; Reservoir reinforcement1前言水库大坝的坝基常落于软弱基岩上，为了保证大坝的坚固和稳定，必须采用有效的加固防渗措施对坝基岩进行处理。

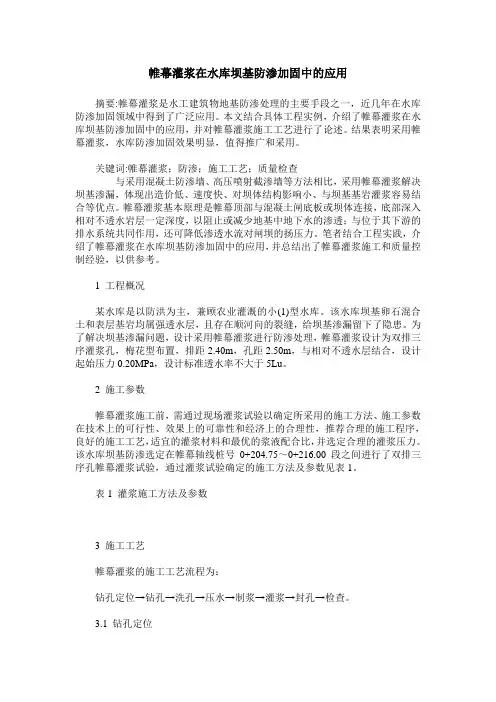

帷幕灌浆在水库坝基防渗加固中的应用摘要:帷幕灌浆是水工建筑物地基防渗处理的主要手段之一，近几年在水库防渗加固领域中得到了广泛应用。
本文结合具体工程实例，介绍了帷幕灌浆在水库坝基防渗加固中的应用，并对帷幕灌浆施工工艺进行了论述。
结果表明采用帷幕灌浆，水库防渗加固效果明显，值得推广和采用。
关键词:帷幕灌浆；防渗；施工工艺；质量检查与采用混凝土防渗墙、高压喷射截渗墙等方法相比，采用帷幕灌浆解决坝基渗漏，体现出造价低、速度快、对坝体结构影响小、与坝基基岩灌浆容易结合等优点。
帷幕灌浆基本原理是帷幕顶部与混凝土闸底板或坝体连接，底部深入相对不透水岩层一定深度，以阻止或减少地基中地下水的渗透；与位于其下游的排水系统共同作用，还可降低渗透水流对闸坝的扬压力。
笔者结合工程实践，介绍了帷幕灌浆在水库坝基防渗加固中的应用，并总结出了帷幕灌浆施工和质量控制经验，以供参考。
1 工程概况某水库是以防洪为主，兼顾农业灌溉的小(1)型水库。
该水库坝基卵石混合土和表层基岩均属强透水层，且存在顺河向的裂缝，给坝基渗漏留下了隐患。
为了解决坝基渗漏问题，设计采用帷幕灌浆进行防渗处理，帷幕灌浆设计为双排三序灌浆孔，梅花型布置，排距2.40m，孔距2.50m，与相对不透水层结合，设计起始压力0.20MPa，设计标准透水率不大于5Lu。
2 施工参数帷幕灌浆施工前，需通过现场灌浆试验以确定所采用的施工方法、施工参数在技术上的可行性、效果上的可靠性和经济上的合理性，推荐合理的施工程序，良好的施工工艺，适宜的灌浆材料和最优的浆液配合比，并选定合理的灌浆压力。
该水库坝基防渗选定在帷幕轴线桩号0+204.75～0+216.00段之间进行了双排三序孔帷幕灌浆试验，通过灌浆试验确定的施工方法及参数见表1。
表1 灌浆施工方法及参数3 施工工艺帷幕灌浆的施工工艺流程为：钻孔定位→钻孔→洗孔→压水→制浆→灌浆→封孔→检查。
3.1 钻孔定位施工前，首先由测量人员根据设计图纸在帷幕灌浆轴线上进行孔位放样，并做好标记，孔位布置如图1所示。
帷幕灌浆在土石坝坝基防渗加固中的应用企业技术开发TECHNOLOGICAL DEVELOPMENT OF ENTERPRISE第34卷第32期Vol.34No.322015年11月Nov.2015帷幕灌浆在土石坝坝基防渗加固中的应用蔡远明（茂名市鉴江流域水利工程管理局，广东茂名525242）摘要：帷幕灌浆是水库大坝坝基防渗加固处理中一种常用方法，结合排水措施可以有效减少大坝坝基渗漏及降低坝基幕后扬压力。
土石坝坝基灌浆帷幕与坝体中的防渗体紧密相接，构成上下连成一体的垂直防渗结构。
虽然帷幕灌浆大都可以获得满意的防渗效果，但是地质条件的复杂性决定了帷幕灌浆施工中可能会遇到各种实际问题而影响防渗效果，应根据实际情况变化采取相应的措施。
故此，文章对帷幕灌浆施工技术及相关问题进行了探讨，可供同行业者参考和借鉴。
关键词：帷幕灌浆；坝基；防渗加固；土石坝；应用中图分类号：TV543+.5文献标识码：A文章编号：1006-8937（2015）32-0052-02作者简介：蔡远明（1964-），男，广东茂名人，大学专科，水利工程地质工程师，主要从事水利工程施工及管理工作。
1帷幕灌浆钻孔、冲洗与压水试验1.1钻孔方法钻孔是实现灌浆的前提条件，所以必须保证钻孔质量才谈得上帷幕灌浆。
钻孔方法分为回转式钻进和冲击式回转钻进两种方法，它们与地质条件和灌浆方法有关。
通常多采用回转式钻进方法，一般硬度的岩石采用硬质合金钻头；7级以上的坚硬岩石应选用金刚石钻头。
如果采用自下而上灌浆法时，也可采用冲击式回转钻进方法。
钻孔的参数包括孔排数、孔序、排序、孔距、排距、孔径、孔深、段长等[1]。
帷幕灌浆一般采用单排孔、双排孔和三排孔，排数与基岩透水性有关，透水性强的基岩应采用双排或三排孔，但决定最终开几排孔的依据应由灌浆试验确定。
钻孔孔序、排序是与灌浆方法相关的，采用两排以上灌浆孔时，先钻下游排，然后是上游排，三排孔最后钻中间排孔；对于每排孔来说，要分2～3序完成，这称为孔序。

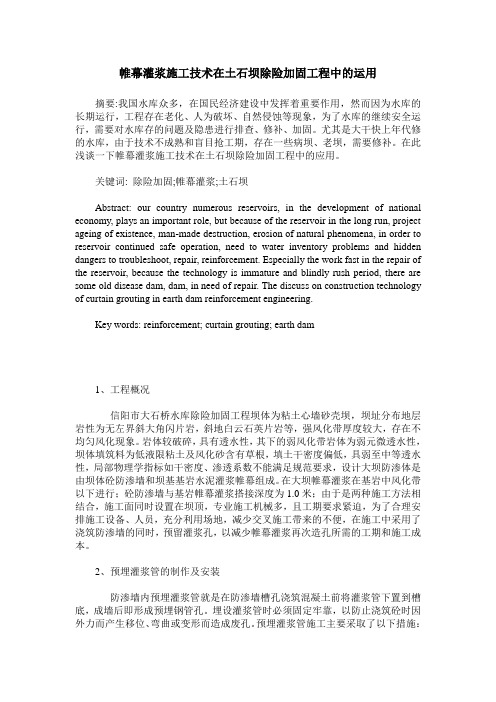

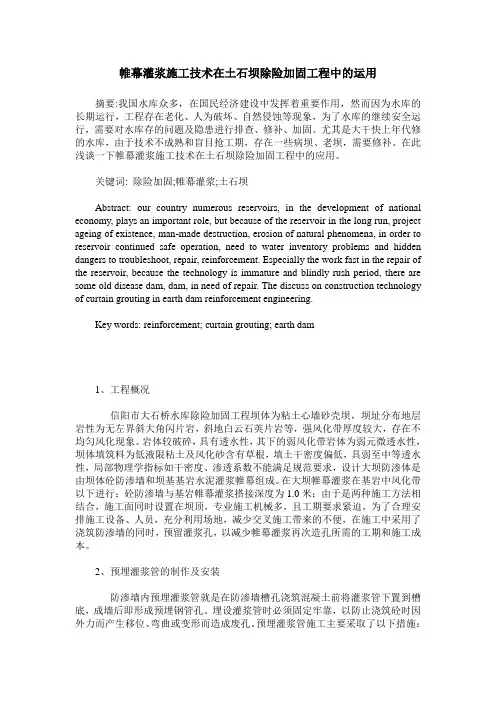

帷幕灌浆施工技术在土石坝除险加固工程中的运用摘要:我国水库众多，在国民经济建设中发挥着重要作用，然而因为水库的长期运行，工程存在老化、人为破坏、自然侵蚀等现象，为了水库的继续安全运行，需要对水库存的问题及隐患进行排查、修补、加固。
尤其是大干快上年代修的水库，由于技术不成熟和盲目抢工期，存在一些病坝、老坝，需要修补。
在此浅谈一下帷幕灌浆施工技术在土石坝除险加固工程中的应用。
关键词: 除险加固;帷幕灌浆;土石坝Abstract: our country numerous reservoirs, in the development of national economy, plays an important role, but because of the reservoir in the long run, project ageing of existence, man-made destruction, erosion of natural phenomena, in order to reservoir continued safe operation, need to water inventory problems and hidden dangers to troubleshoot, repair, reinforcement. Especially the work fast in the repair of the reservoir, because the technology is immature and blindly rush period, there are some old disease dam, dam, in need of repair. The discuss on construction technology of curtain grouting in earth dam reinforcement engineering.Key words: reinforcement; curtain grouting; earth dam1、工程概况信阳市大石桥水库除险加固工程坝体为粘土心墙砂壳坝，坝址分布地层岩性为无左界斜大角闪片岩，斜地白云石英片岩等，强风化带厚度较大，存在不均匀风化现象。

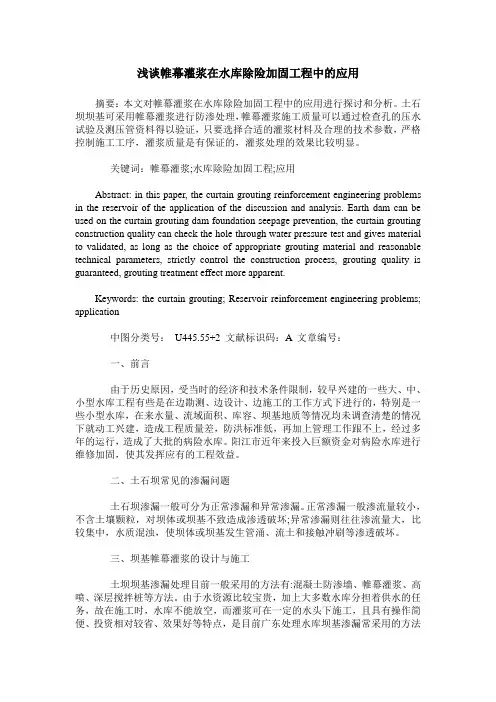

浅谈帷幕灌浆在水库除险加固工程中的应用摘要：本文对帷幕灌浆在水库除险加固工程中的应用进行探讨和分析。
土石坝坝基可采用帷幕灌浆进行防渗处理，帷幕灌浆施工质量可以通过检查孔的压水试验及测压管资料得以验证，只要选择合适的灌浆材料及合理的技术参数，严格控制施工工序，灌浆质量是有保证的，灌浆处理的效果比较明显。
关键词：帷幕灌浆;水库除险加固工程;应用Abstract: in this paper, the curtain grouting reinforcement engineering problems in the reservoir of the application of the discussion and analysis. Earth dam can be used on the curtain grouting dam foundation seepage prevention, the curtain grouting construction quality can check the hole through water pressure test and gives material to validated, as long as the choice of appropriate grouting material and reasonable technical parameters, strictly control the construction process, grouting quality is guaranteed, grouting treatment effect more apparent.Keywords: the curtain grouting; Reservoir reinforcement engineering problems; application中图分类号：U445.55+2 文献标识码：A 文章编号：一、前言由于历史原因，受当时的经济和技术条件限制，较早兴建的一些大、中、小型水库工程有些是在边勘测、边设计、边施工的工作方式下进行的，特别是一些小型水库，在来水量、流域面积、库容、坝基地质等情况均未调查清楚的情况下就动工兴建，造成工程质量差，防洪标准低，再加上管理工作跟不上，经过多年的运行，造成了大批的病险水库。
帷幕灌浆施工技术在水库大坝基础防渗加固处理中的应用袁雷震摘要：帷幕灌浆技术本身具备成本低、安全性好等一系列优势，因此被广泛的引进了水库大坝基础防渗加固工程中，应用该项技术，不但可以有效的提高经济效益，与此同时，还可以确保整个水库坝基的渗透稳定性。
因此，加大对帷幕灌浆技术的分析和应用力度是很有必要的。
在本文中，主要论述了帷幕灌浆施工技术在水库大坝基础防渗加固处理中的具体应用情况。
关键词：帷幕灌浆技术；水库大坝；基础防渗；加固处理；应用情况在施工期间，因为没有有效的开展地质勘察工作，使得水库大坝基地资料缺失，无法全面对坝基实施防渗处理工作，进而导致水库在蓄水之后，坝基发生了严重的渗漏问题，上述现象的出现都对大坝安全运行产生了不利的影响。
对比必须选择合理、科学的防渗对策来处理坝基。
在这一现状下，帷幕灌浆技术随之出现，它由于性能良好、作用较大，所以被引进了水库大坝工程中，成为了有效的防渗加固处理方式，应用这一技术，能够全面避免坝基渗漏问题的发生，从一定程度上保证了坝基的安全稳定性，从中看出，应用帷幕灌浆技术具有十分重要的意义。
1、工程概况某水库总库容6147.02万m3，坝址控制流域大约是79.60km2，水坝的整体高度为66.50m，坝顶实际长度为310.70m，宽度8.05m，从实际运行情况来看，水库的正常水位保持在62.01m以内，总体容量为4860.07万m2，固定水位28.10m。
在这一过程中，通过对相关资料进行分析可以得出，在此水库的实际运行过程中，大约每年平均降水量为1624.01mm，水库下游有多个个乡镇，人数大约在20几万左右。
此外，该水库是一座集灌溉、发电等功能于一体的中等水库，它产生的作用是非常大的，能够有效的提升当地人员的生活水平和经济效益，从一定程度上保障了区域的稳定发展。
2、对于帷幕灌浆施工技术的论述从上个世纪开始，帷幕灌浆技术就由于优势较高被当成了地基防渗技术使用，这一技术可以有效确保水库大坝工程的稳定实施，产生的作用较大。

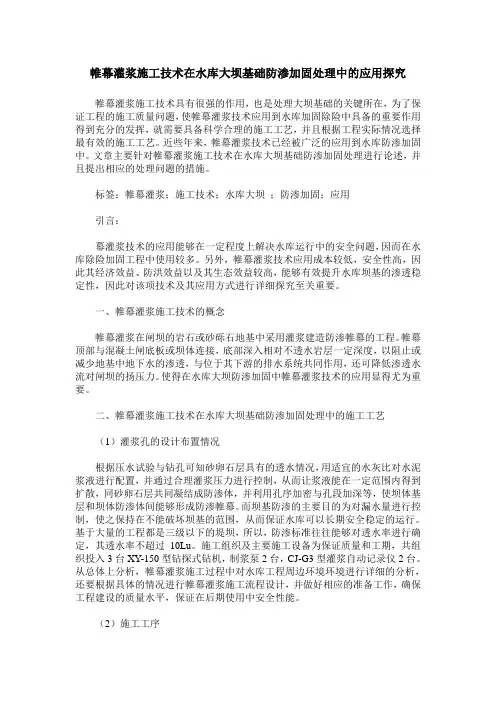

帷幕灌浆施工技术在水库大坝基础防渗加固处理中的应用探究帷幕灌浆施工技术具有很强的作用，也是处理大坝基础的关键所在，为了保证工程的施工质量问题，使帷幕灌浆技术应用到水库加固除险中具备的重要作用得到充分的发挥，就需要具备科学合理的施工工艺，并且根据工程实际情况选择最有效的施工工艺。
近些年来，帷幕灌浆技术已经被广泛的应用到水库防渗加固中。
文章主要针对帷幕灌浆施工技术在水库大坝基础防渗加固处理进行论述，并且提出相应的处理问题的措施。
标签：帷幕灌浆；施工技术；水库大坝；防渗加固；应用引言：幕灌浆技术的应用能够在一定程度上解决水库运行中的安全问题，因而在水库除险加固工程中使用较多。
另外，帷幕灌浆技术应用成本较低，安全性高，因此其经济效益、防洪效益以及其生态效益较高，能够有效提升水库坝基的渗透稳定性，因此对该项技术及其应用方式进行详细探究至关重要。
一、帷幕灌浆施工技术的概念帷幕灌浆在闸坝的岩石或砂砾石地基中采用灌浆建造防渗帷幕的工程。
帷幕顶部与混凝土闸底板或坝体连接，底部深入相对不透水岩层一定深度，以阻止或减少地基中地下水的渗透，与位于其下游的排水系统共同作用，还可降低渗透水流对闸坝的扬压力。
使得在水库大坝防渗加固中帷幕灌浆技术的应用显得尤为重要。
二、帷幕灌浆施工技术在水库大坝基础防渗加固处理中的施工工艺（1）灌浆孔的设计布置情况根据压水试验与钻孔可知砂卵石层具有的透水情况，用适宜的水灰比对水泥浆液进行配置，并通过合理灌浆压力进行控制，从而让浆液能在一定范围内得到扩散，同砂卵石层共同凝结成防渗体，并利用孔序加密与孔段加深等，使坝体基层和坝体防渗体间能够形成防渗帷幕。
而坝基防渗的主要目的为对漏水量进行控制，使之保持在不能破坏坝基的范围，从而保证水库可以长期安全稳定的运行。
基于大量的工程都是三级以下的堤坝，所以，防渗标准往往能够对透水率进行确定，其透水率不超过10Lu。
施工组织及主要施工设备为保证质量和工期，共组织投入3台XY-150型钻探式钻机，制浆泵2台，CJ-G3型灌浆自动记录仪2台。

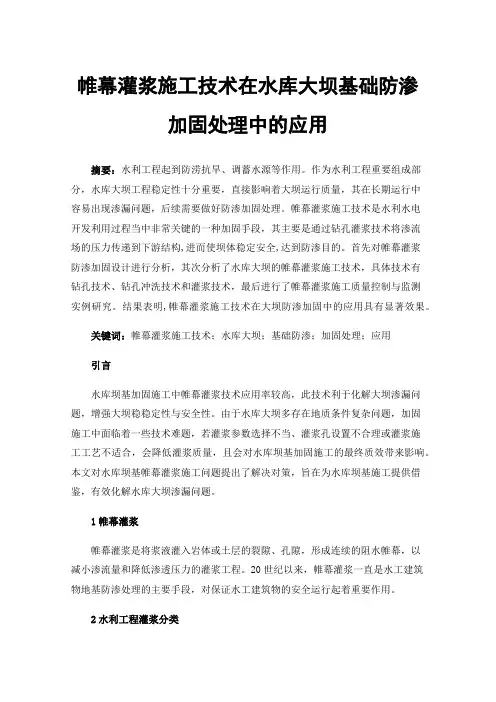

帷幕灌浆施工技术在水库大坝基础防渗加固处理中的应用摘要：水利工程起到防涝抗旱、调蓄水源等作用。
作为水利工程重要组成部分，水库大坝工程稳定性十分重要，直接影响着大坝运行质量，其在长期运行中容易出现渗漏问题，后续需要做好防渗加固处理。
帷幕灌浆施工技术是水利水电开发利用过程当中非常关键的一种加固手段，其主要是通过钻孔灌浆技术将渗流场的压力传递到下游结构,进而使坝体稳定安全,达到防渗目的。
首先对帷幕灌浆防渗加固设计进行分析，其次分析了水库大坝的帷幕灌浆施工技术，具体技术有钻孔技术、钻孔冲洗技术和灌浆技术，最后进行了帷幕灌浆施工质量控制与监测实例研究。
结果表明,帷幕灌浆施工技术在大坝防渗加固中的应用具有显著效果。
关键词：帷幕灌浆施工技术；水库大坝；基础防渗；加固处理；应用引言水库坝基加固施工中帷幕灌浆技术应用率较高，此技术利于化解大坝渗漏问题，增强大坝稳稳定性与安全性。
由于水库大坝多存在地质条件复杂问题，加固施工中面临着一些技术难题，若灌浆参数选择不当、灌浆孔设置不合理或灌浆施工工艺不适合，会降低灌浆质量，且会对水库坝基加固施工的最终质效带来影响。
本文对水库坝基帷幕灌浆施工问题提出了解决对策，旨在为水库坝基施工提供借鉴，有效化解水库大坝渗漏问题。
1帷幕灌浆帷幕灌浆是将浆液灌入岩体或土层的裂隙、孔隙，形成连续的阻水帷幕，以减小渗流量和降低渗透压力的灌浆工程。
20世纪以来，帷幕灌浆一直是水工建筑物地基防渗处理的主要手段，对保证水工建筑物的安全运行起着重要作用。
2水利工程灌浆分类2.1高压喷射灌浆法高压喷射灌浆法是在工程施工面钻孔，下置喷射管，将注浆管下到需要加固的工程隐蔽预定位置，然后，用高压水泵或高压泥浆泵将水或浆液通过喷嘴喷射出来，利用喷射流束的冲击力冲击破坏土体，使土粒与浆液搅拌混合、凝固。
形式有旋喷、摆喷和定喷三种，区别在于不同的喷嘴运动方式，影响凝结体的形状和结构。
该施工方式使用的设备简单，工作效率高，同时，原料较廉价，并且搭接性好，最终工程防渗性能非常好，但是，这种施工方式对于地质环境要求较高，若喷浆施工经验不足，会严重影响工程防渗效果。

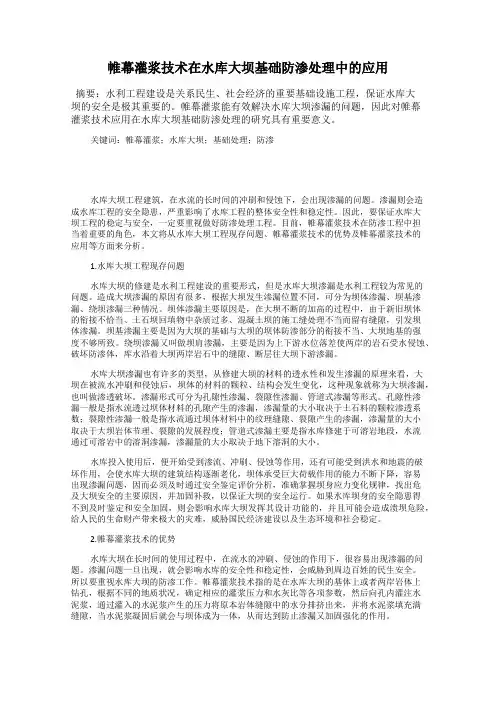

帷幕灌浆技术在水库大坝基础防渗处理中的应用摘要：水利工程建设是关系民生、社会经济的重要基础设施工程，保证水库大坝的安全是极其重要的。
帷幕灌浆能有效解决水库大坝渗漏的问题，因此对帷幕灌浆技术应用在水库大坝基础防渗处理的研究具有重要意义。
关键词：帷幕灌浆；水库大坝；基础处理；防渗水库大坝工程建筑，在水流的长时间的冲刷和侵蚀下，会出现渗漏的问题。
渗漏则会造成水库工程的安全隐患，严重影响了水库工程的整体安全性和稳定性。
因此，要保证水库大坝工程的稳定与安全，一定要重视做好防渗处理工程。
目前，帷幕灌浆技术在防渗工程中担当着重要的角色，本文将从水库大坝工程现存问题、帷幕灌浆技术的优势及帷幕灌浆技术的应用等方面来分析。
1.水库大坝工程现存问题水库大坝的修建是水利工程建设的重要形式，但是水库大坝渗漏是水利工程较为常见的问题。
造成大坝渗漏的原因有很多，根据大坝发生渗漏位置不同，可分为坝体渗漏、坝基渗漏、绕坝渗漏三种情况。
坝体渗漏主要原因是，在大坝不断的加高的过程中，由于新旧坝体的衔接不恰当、土石坝回填物中杂质过多、混凝土坝的施工缝处理不当而留有缝隙，引发坝体渗漏。
坝基渗漏主要是因为大坝的基础与大坝的坝体防渗部分的衔接不当、大坝地基的强度不够所致。
绕坝渗漏又叫做坝肩渗漏，主要是因为上下游水位落差使两岸的岩石受水侵蚀、破坏防渗体，库水沿着大坝两岸岩石中的缝隙、断层往大坝下游渗漏。
水库大坝渗漏也有许多的类型，从修建大坝的材料的透水性和发生渗漏的原理来看，大坝在被流水冲刷和侵蚀后，坝体的材料的颗粒、结构会发生变化，这种现象就称为大坝渗漏，也叫做渗透破坏。
渗漏形式可分为孔隙性渗漏、裂隙性渗漏、管道式渗漏等形式。
孔隙性渗漏一般是指水流透过坝体材料的孔隙产生的渗漏，渗漏量的大小取决于土石料的颗粒渗透系数；裂隙性渗漏一般是指水流通过坝体材料中的纹理缝隙、裂隙产生的渗漏，渗漏量的大小取决于大坝岩体节理、裂隙的发展程度；管道式渗漏主要是指水库修建于可溶岩地段，水流通过可溶岩中的溶洞渗漏，渗漏量的大小取决于地下溶洞的大小。

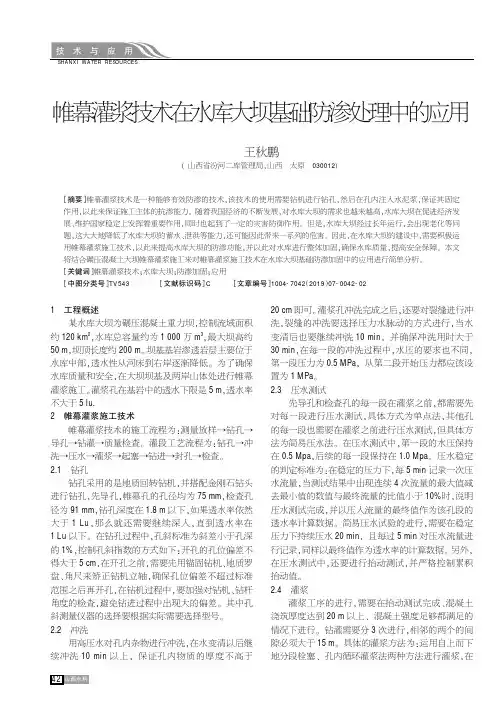

SHANXI WATER RESOURCES帷幕灌浆技术在水库大坝基础防渗处理中的应用王秋鹏(山西省汾河二库管理局,山西太原030012)［摘要］帷幕灌浆技术是一种能够有效防渗的技术,该技术的使用需要钻机进行钻孔,然后在孔内注入水泥浆,保证其固定作用,以此来保证施工主体的抗渗能力。
随着我国经济的不断发展,对水库大坝的需求也越来越高,水库大坝在促进经济发展、维护国家稳定上发挥着重要作用,同时也起到了一定的灾害防御作用。
但是,水库大坝经过长年运行,会出现老化等问题,这大大地降低了水库大坝的蓄水、泄洪等能力,还可能因此带来一系列的危害。
因此,在水库大坝的建设中,需要积极运用帷幕灌浆施工技术,以此来提高水库大坝的防渗功能,并以此对水库进行整体加固,确保水库质量,提高安全保障。
本文将结合碾压混凝土大坝帷幕灌浆施工来对帷幕灌浆施工技术在水库大坝基础防渗加固中的应用进行简单分析。
［关键词］帷幕灌浆技术;水库大坝;防渗加固;应用［中图分类号］TV543［文献标识码］C［文章编号］1004-7042（2019）07-0042-021工程概述某水库大坝为碾压混凝土重力坝,控制流域面积约120km 2,水库总容量约为1000万m 3,最大坝高约50m ,坝顶长度约200m 。
坝基基岩渗透岩层主要位于水库中部,透水性从河床到右岸逐渐降低。
为了确保水库质量和安全,在大坝坝基及两岸山体处进行帷幕灌浆施工。
灌浆孔在基岩中的透水下限是5m ,透水率不大于5lu.2帷幕灌浆施工技术帷幕灌浆技术的施工流程为:测量放样→钻孔→导孔→钻灌→质量检查。
灌段工艺流程为:钻孔→冲洗→压水→灌浆→起塞→钻进→封孔→检查。
2.1钻孔钻孔采用的是地质回转钻机,并搭配金刚石钻头进行钻孔,先导孔,帷幕孔的孔径均为75mm ,检查孔径为91mm ,钻孔深度在1.8m 以下,如果透水率依然大于1Lu ,那么就还需要继续深入,直到透水率在1Lu 以下。
在钻孔过程中,孔斜标准为斜差小于孔深的1%,控制孔斜指数的方式如下:开孔的孔位偏差不得大于5cm ,在开孔之前,需要先用锚固钻机、地质罗盘、角尺来矫正钻机立轴,确保孔位偏差不超过标准范围之后再开孔,在钻机过程中,要加强对钻机、钻杆角度的检查,避免钻进过程中出现大的偏差。
帷幕灌浆施工技术在水库大坝基础防渗加固处理中的应用摘要：随着社会经济的不断发展，中央财政加大了水利工程基础设施的建设投资，提高水利工程防御洪涝灾害的能力。
许多水库是当地群众自发修建，因工程未经专业设计，同时又缺乏相应的施工质量控制手段，历年来也未得到有效管理和维修，结构破坏严重，坝身的稳定性以及抗洪能力逐渐下降，整体结构出现了质量问题，存在极大的安全隐患。
对大坝安全鉴定报告鉴定为“三类坝”的水库大坝进行除险加固，增强坝体整体结构的稳定性，通过对帷幕灌浆技术的有效运用，以此提高水库大坝结构加固质量，解决水库大坝出现的病险情况，以此确保水库大坝工程安全得到全面提高。
关键词：水库大坝；帷幕灌浆；施工技术；防渗加固前言：水库大坝的运行安全，对水资源的合理运用以及防洪抗旱都起到重要促进作用，同时对下游居民的生活安全也有着重要影响。
为了确保水库大坝工程建设质量达到规范要求，通过对帷幕灌浆技术的有效运用，有效提高水库大坝工程质量，从而解决水库大坝工程运行安全问题，提高水库大坝的安全性，提升水库大坝工程防洪效益以及经济效益。
1帷幕灌浆技术概述现阶段，水利部门针对大坝防渗加固施工项目的实施，利用帷幕灌浆施工技术，加强了该技术的创新与优化，并对该技术进行了合理运用，对于工程结构安全的提高有着重要性作用。
在水库大坝基础防渗加固施工中，通过对帷幕灌浆施工技术，用浆液灌入岩体或土层的裂隙、孔隙形成阻水带以减少渗流量降低扬压力。
在帷幕灌浆施工过程中，需要按照灌浆孔构造情况，将其分为多排孔以及两排孔。
如果水库大坝所处的地质环境相对较为复杂的情况下，一般选择多排孔帷幕灌浆施工技术，对孔底以及岩层位置合理划分。
在帷幕灌浆施工技术在实际应用，（1）需要对周围环境加以控制，及时了解地质环境以及水文环境。
（2）做好施工准备工作，确定帷幕管径施工步骤以及灌浆孔参数，做好灌浆试验工作。
（3）根据《深层搅拌法技术规范》DL/T5425-2009确定防渗墙厚度的深度以及厚度。
帷幕灌浆技术在砂砾石坝基防渗中的应用帷幕灌浆技术是一种将水泥混合料注入到地层缝隙中，形成一层隔水帷幕的特殊技术。
该技术现已广泛应用于砂砾石坝的基础防渗施工中，取得了显著的防渗效果，成为砂砾石坝工程的重要技术之一。
一、砂砾石坝防渗问题砂砾石坝是一种常见的堆石坝，通常由石子和水泥混合料构成，采用大块石头埋在混凝土中结合形成。
由于砂砾石坝的结构和施工方式，使得砂砾石坝容易发生渗漏现象。
砂砾石坝一旦出现渗漏，往往会导致严重的水压问题，严重危害砂砾石坝的安全性。
因此，在砂砾石坝建设中，防渗措施是必不可少的一项关键工作。
二、帷幕灌浆技术的优势砂砾石坝常用的防渗方式是采用混凝土作为坝基材料，但混凝土存在水泥与砂和石料的分层问题，且坝内部硬度差异大，容易导致渗水问题。
帷幕灌浆技术的出现有效解决了这个问题。
帷幕灌浆技术是将水泥混合料通过钻孔、注浆的方式注入到岩土中，形成了一层隔水墙，避免了水的渗漏。
该技术具有以下优势：1. 具有高强度和高稳定性帷幕灌浆技术是通过注浆的方式将水泥混合料注入到地层中，形成隔水帷幕。
该技术的水泥混合料具有高强度和高稳定性，能够长期保持不变形和不渗漏。
2. 适用范围广帷幕灌浆技术适用于各种岩土地层，如砂砾、黏土、砂岩、坚硬石层等。
该技术的适用范围广，可满足不同地层的防渗需求。
3. 施工简便快捷帷幕灌浆技术的施工过程简单，钻孔注浆工艺简单快捷。
可以在较短的时间内完成防渗工作，节省了时间和人力成本。
4. 经济效益高帷幕灌浆技术的施工成本相对较低，避免了因为坝体内渗漏问题而引发的修建损失。
同时，由于该技术能够长期稳定保持，也减少了后期维护的成本。
三、帷幕灌浆技术在砂砾石坝基防渗中的应用由于砂砾石坝存在渗漏问题，帷幕灌浆技术被广泛应用于砂砾石坝基防渗施工中。
在砂砾石坝基施工中，帷幕灌浆技术的应用包括：1. 钻孔定位钻孔定位是帷幕灌浆技术的核心环节。
钻孔操作需要精确定位和控制，以避免帷幕灌浆深度不够或者渗漏难以控制等问题。
帷幕灌浆技术在水库大坝防渗处理中的应用研究一、帷幕灌浆技术的施工原理及技术要点帷幕灌浆技术是指通过钻孔机在地下进行连续钻孔，然后将水泥浆或特殊灌浆材料注入孔隙中，形成密实的帷幕屏障，从而达到防渗的目的。
其施工原理主要包括以下几个步骤：1. 钻孔：首先确定灌浆孔的位置和深度，然后利用钻孔机进行连续钻孔作业；2. 注浆：根据工程需要，选择合适的水泥浆或特殊灌浆材料，并通过泵将其注入到钻孔中；3. 形成帷幕：注入的水泥浆或特殊灌浆材料在孔隙中凝固并串联起来，形成一道帷幕屏障，达到防渗的效果。
在帷幕灌浆技术的施工过程中，有一些技术要点需要特别注意，包括：1. 钻孔密度：孔距和孔深应根据水库大坝的具体情况进行合理确定，孔距宜小不宜大，孔深宜深不宜浅；2. 注浆质量：选用合适的水泥浆或特殊灌浆材料进行注浆，保证其质量符合规范要求；3. 施工进度控制：控制好钻孔和注浆的进度，确保施工质量和施工效率；4. 环境保护：在施工过程中，要重视对周边环境的保护，避免环境污染和生态破坏。
二、帷幕灌浆技术在水库大坝防渗处理中的应用效果帷幕灌浆技术在水库大坝防渗处理中的应用效果主要体现在以下几个方面：1. 防渗效果明显：帷幕灌浆技术形成的帷幕屏障可以有效地隔绝地下水和水库大坝之间的渗流，达到了预期的防渗效果；2. 施工周期短：帷幕灌浆技术采用机械化施工，在保证施工质量的前提下，可以大大缩短施工周期，提高施工效率；3. 成本低廉：帷幕灌浆技术的施工成本相对较低，特别是与传统的防渗处理方法相比，其成本更具优势；4. 施工操作简便：帷幕灌浆技术的施工操作相对简便，可以由少量的技术人员和工人完成，降低了劳动力成本和施工难度。
通过上述分析可知，帷幕灌浆技术在水库大坝防渗处理中具有明显的应用效果，可以有效地解决水库大坝的渗漏问题，值得进一步推广和应用。
三、帷幕灌浆技术在水库大坝防渗处理中存在的问题及未来发展方向尽管帷幕灌浆技术在水库大坝防渗处理中具有诸多优势，但其在实际应用过程中也存在一些问题，主要包括：1. 技术标准不统一：目前对帷幕灌浆技术的相关标准和规范还不够完善，导致施工中存在一定的标准执行和质量控制问题；2. 施工质量难以保证：由于帷幕灌浆技术的施工操作复杂，需要严格控制施工质量，但由于施工人员技术水平参差不齐，导致施工质量难以保证；3. 长期效果尚不明确：帷幕灌浆技术的长期效果还需要通过实际工程的长期观测和检测来验证，目前还存在一定的不确定性。
帷幕灌浆技术在水利工程施工中的应用帷幕灌浆技术是指通过对土体进行灌浆，形成带有一定强度和稳定性的墙体结构，用于抗渗、加固和支护土体的一种施工方法。
在水利工程中，帷幕灌浆技术被广泛应用于堤坝、水闸、渠道等水工建筑物的施工中，以提高工程的抗渗和稳定性。
1. 加固滑坡体：对于堤坝上的发育滑坡体，可以采用帷幕灌浆技术加固。
通过将灌浆剂注入土体中，形成阻力，增加土体的内聚力和摩擦力，提高土体的稳定性，防止滑坡的扩大和发展。
2. 防渗帷幕工程：在堤坝的基础部分施工帷幕灌浆，可以有效地防止地下水的渗漏。
通过灌浆剂填充土体的空隙，形成防渗帷幕结构，能够阻止地下水的渗透，从而保护堤坝的安全。
3. 土石方加固：在堤坝的坝身、坝基和坝脚施工帷幕灌浆，可以增加土石方的强度和稳定性，提高堤坝工程的整体抗滑性能。
通过灌浆剂的充填，可以填补土石方的裂隙和空洞，增加土体的内聚力，使其能够更好地承受水压和外力的作用。
1. 水闸底板的抗渗加固：水闸底板是水闸工程的重要部分，其防渗性能直接影响着水闸的使用效果。
通过在水闸底板上施工帷幕灌浆，可以填补底板内的孔隙和缝隙，形成具有抗渗性能的帷幕结构，防止水闸底板渗漏，确保水闸的正常运行。
2. 水闸边坡的加固：水闸边坡是承受水压和土压力的部分，容易发生滑坡和坍塌问题。
通过在水闸边坡上施工帷幕灌浆，可以提高边坡的稳定性和抗滑能力，防止边坡的失稳和倒塌。
3. 水闸闸门的基础加固：水闸闸门是水闸工程的关键部分，需要具有足够的强度和稳定性。
通过在闸门基础上施工帷幕灌浆，可以加固基础，增加闸门的承载能力和抗震性能。
1. 渠道底床的加固：渠道底床是输水工程的关键部分，需要具有一定的稳定性和防渗性能。
通过在渠道底床上施工帷幕灌浆，可以改善底床的土质结构，增加底床的强度和稳定性，防止底床的冲刷和渗漏。
2. 渠道壁面的加固：渠道壁面由于长期受到水流的冲刷和侵蚀，容易发生坍塌和滑动。
通过在渠道壁面施工帷幕灌浆，可以形成坚固的壁面结构，提高渠道壁面的稳定性和抗冲刷能力。
帷幕灌浆技术在水库大坝防渗处理中的应用研究
随着我国经济的快速发展以及工业化进程的加快，水资源的需求量日益增大。
然而，由于自然环境的特殊性质及自然灾害的持续发生，水库大坝的稳定性和安全性面临着严峻的考验。
在此背景下，防渗处理工作成为了水库大坝建设的重要环节。
传统的防渗处理方法主要依靠混凝土或者土工膜等材料，在水库大坝表面形成一层隔水层。
然而，这种方法需要大量的材料和劳动力，且隔水层容易破损，难以保证水库大坝的稳定性和安全性。
因此，近年来，帷幕灌浆技术被广泛应用于水库大坝防渗处理中。
帷幕灌浆技术是利用特制的帷幕灌浆设备将硬化的水泥浆液注入土体中，形成一个密度较大、强度较高的地下墙体，从而达到防渗的效果。
该技术可以应用于各种不同类型的土体中，具有施工周期短、工艺简单、造价低廉、隔水效果好等优点。
在水库大坝防渗处理中，帷幕灌浆技术可以采用“内悬挂型”或者“外护壳型”两种方式进行。
内悬挂型是将帷幕灌浆工艺转化为垂直于水库大坝的墙体，通过一定的距离连接成“帷幕”形式，并将其嵌入到土体内部，形成一个较为完整的密闭墙体。
外护壳型是在整个大坝表面和坝体内部设置帷幕灌浆进行处理，支持着坝体外部的土层并将其在一定范围内保护起来。
相较于传统的膜材防渗技术，帷幕灌浆技术具有更高的防渗效果、更低的施工成本和更短的施工周期。
同时，帷幕灌浆技术可以有效地防止土体滑动，保证了水库大坝的稳定性和安全性。
总之，随着帷幕灌浆技术的不断发展和完善，它在水库大坝防渗处理中的应用前景越来越广阔。
未来，我国应该加大对该技术的推广和应用，进一步提高水库大坝的稳定性和安全性，保障人民生命财产安全。
帷幕灌浆技术在水利工程基础防渗加固施工中的应用摘要：对水利工程施工而言，保障大坝基础的安全、稳定与可靠非常重要，因此需要对其进行防渗加固施工。
只有这样，才能充分避免水利工程基础不稳固而引发的一系列问题，充分保证水利工程能够安全、正常地投入运行和使用。
随着我国水工工程数量的增加和规模的增大，其基础防渗施工的重要性也在不断提升，同时其施工难度也有增无减。
为了保障防渗加固作业的有效性，通常会合理应用帷幕灌浆技术。
本文结合实际工程情况，简单介绍帷幕灌浆技术，分析其特点，并就其在水利工程基础防渗加固施工中的应用展开探讨。
关键词：帷幕灌浆；水利工程；防渗加固；特点；施工水利工程作为控制水资源的主要工程，其对人类社会的生产及发展均有着重要影响，例如农业灌溉、生活用水等往往都离不开水利工程。
自古至今，水利工程建设都是我国的重要内容和工作。
近年来水利工程更是在我国得以大力发展，不但在数量及规模上有着显著提升，在工程施工建设质量方面也有了更高要求。
特别是水利工程基础，直接关系着整个工程的安全与稳定，需要加以高度重视。
帷幕灌浆本身具有极强的防止渗透、稳固基础作用，故而已经成为解决当代水利工程基础渗漏、稳固问题的有效途径。
一、帷幕灌浆技术简述帷幕灌浆技术，通常来说就是通过把浆液灌进到地层裂缝、孔洞中并使之成为帷幕，将地下水进行有效阻隔。
简而言之，帷幕灌浆技术就是通过向地层、岩体等工程基础部位的缝隙中灌入浆液，并依靠浆液形成相应的阻水带来减小甚至阻止地下水的渗透，从而达到保障工程基础安全及稳固的目的。
自上世纪以来，帷幕灌浆就已经被广泛应用于水利工程地基加固之中，是保障后者安全稳固及不断发展进步的关键所在。
根据灌浆孔数量差异，当前普遍存在两排孔及多排孔的施工方法，而且后者普遍用于更加复杂的施工环境之中。
另外，根据灌浆孔深度的差异，当前也主要存在封闭式及悬挂式两种技术类型。
二、帷幕灌浆技术特点分析（一）防渗效果好帷幕灌浆与其它基础加固方法相比，具有更加高效的防渗效果。
企业技术开发
TECHNOLOGICAL DEVELOPMENT OF ENTERPRISE
第34卷第32期Vol.34No.32
2015年11月Nov.2015
帷幕灌浆在土石坝坝基防渗加固中的应用
蔡远明
（茂名市鉴江流域水利工程管理局，广东茂名525242）
摘要：帷幕灌浆是水库大坝坝基防渗加固处理中一种常用方法，结合排水措施可以有效减少大坝坝基渗漏及降低坝基幕后扬压力。
土石坝坝基灌浆帷幕与坝体中的防渗体紧密相接，构成上下连成一体的垂直防渗结构。
虽然帷幕灌浆大都可以获得满意的防渗效果，但是地质条件的复杂性决定了帷幕灌浆施工中可能会遇到各种实际问题而影响防渗效果，应根据实际情况变化采取相应的措施。
故此，文章对帷幕灌浆施工技术及相关问题进行了探讨，可供同行业者参考和借鉴。
关键词：帷幕灌浆；坝基；防渗加固；土石坝；应用中图分类号：TV543+.5
文献标识码：A
文章编号：1006-8937（2015）32-0052-02
作者简介：蔡远明（1964-），男，广东茂名人，
大学专科，水利工程地质工程师，主要从事水利工程施工及管理工作。
1帷幕灌浆钻孔、
冲洗与压水试验1.1钻孔方法
钻孔是实现灌浆的前提条件，所以必须保证钻孔质量才谈得上帷幕灌浆。
钻孔方法分为回转式钻进和冲击式回转钻进两种方法，它们与地质条件和灌浆方法有关。
通常多采用回转式钻进方法，一般硬度的岩石采用硬质合金钻头；7级以上的坚硬岩石应选用金刚石钻头。
如果采用自下而上灌浆法时，也可采用冲击式回转钻进方法。
钻孔的参数包括孔排数、孔序、排序、孔距、排距、孔径、孔深、段长等[1]。
帷幕灌浆一般采用单排孔、双排孔和三排孔，排数与基岩透水性有关，透水性强的基岩应采用双排或三排孔，但决定最终开几排孔的依据应由灌浆试验确定。
钻孔孔序、排序是与灌浆方法相关的，采用两排以上灌浆孔时，先钻下游排，然后是上游排，三排孔最后钻中间排孔；对于每排孔来说，要分2～3序完成，这称为孔序。
选择孔距与排距是为了使各灌浆孔浆液有最理想的扩散搭接效果，
应通过经验和灌浆试验确定。
孔深与帷幕深度有关，按照《水利水电工程覆盖层灌浆技术规范》（DL/T 5267-2012）3.2.8规定，帷幕底部应深入基岩或相对不透水层2m或5m，采用悬挂式帷幕可参考类似工程确定，但如果孔深超过100m，考虑孔斜控制难度和造价因素，所以通常不超过100m，然而我国新疆下坂地水利枢纽工程帷幕灌浆深度达到156m [2]，说明100m并非极限。
孔径常采用60mm和76mm，开孔取大孔径，终孔取小孔径（但不应小于56mm）。
一般孔深不超过6m才采用不分段一次成孔灌浆的方法，通常要进行分段，而分段长度应由地质状况、设备能力等因素决定，一般5～6m一段，最长不超过10m。
1.2钻孔的质量控制
钻孔主要控制孔位、孔斜和孔深。
按照《水工建筑物水泥灌浆施工技术规范》（DL/T 5148-2012）5.2节规定，孔位偏差≯10cm；垂直帷幕孔底允许偏差，20m深≯0.25m，50m深≯1.15m，100m深≯2.5m；孔深不应小于设计孔深。
孔位可通过钻孔平面图和经纬仪或全站仪确定；
孔斜采用测斜仪进行测量；孔深宜通过测量钻杆长度确定，即以钻头2/3长度作为孔底终孔界面，测绳测量结果误差较大，
不宜作为测量评价方法。
1.3冲洗
冲洗可以清除孔中残积的岩土碎屑、
裂隙或空洞中填充的黏土杂质等，可保证灌浆质量。
一般采用灌浆压力80%的压力水进行冲洗，洗至回水清净为止，并且孔底沉积厚度不超过20cm。
1.4压水试验
压水试验用于确定坝基各岩层的渗透性，
一般可采用简易压水试验法，并且应与裂隙冲洗结合起来进行。
先导孔及检查孔采用单点法试验，现场灌浆试验采用五点法试验。
一般要求水压要达到灌浆压力的80%，时间不少于20min。
2帷幕灌浆施工方法
2.1制浆
帷幕灌浆多采用纯水泥浆（或细水泥浆）、水泥黏土浆。
水泥宜选用新鲜、无受潮结块的普通硅酸盐水泥。
配制纯水泥浆只需将水泥与水按比例拌合均匀即可。
配制水泥黏土浆，若使用黏土干粉，可先将水泥与黏土干粉混匀，再与水混合搅拌；若使用黏土原浆，黏土应充分浸泡后，再加入水泥搅拌。
制备好的浆液要测定密度，因为在施工过程中浆液经常要调稠或调稀，密度是掌握浆液配比的重要依据。
浆液搅拌时间视搅拌机类型而定，高速搅拌机≮30s，普通搅拌机≮3min。
浆液从加水搅拌算起储存时间不应超过4h。
2.2灌浆方法
分段灌浆方法分为自上而下灌浆法、自下而上灌浆法、综合灌浆法和孔口封闭灌浆法。
各种方法各有优势，也有一些不足，应根据地质条件进行选择。
例如某大坝坝基为强风化基岩，河槽部分为砂卵石基础，其防渗方案为坝基与坝体接触带采用高喷防渗墙，接触带以下进行帷幕灌浆，选用的灌浆方案为“孔口封闭，自上而下分段循环，
不待凝”方法。
2.3灌浆施工
灌浆过程中灌浆压力和浆液变换是控制重点。
压力控制分为一次升压法和分级升压法，前者适用于岩层地质条件较好的基岩，后者适于透水性较大的基岩。
尽量使用较大的压力，以获得较好填充效果，但压力太高会使裂隙扩大，并且引起岩层抬动。
灌浆压力可采用经验公式估算，并通过灌浆试验确定，施工中进行检验和调整。
例如某工程分3个高程段控制压力，高程>170.0m时，压力为0.5MPa；高程为160.0～170.0m时，压力为0.5～0.6MPa；高程<160.0m时，压力为0.6～0.7MPa。
对纯水泥浆来说，浆液水灰比通常在5～0.5之间。
浆液变
（上接第51页）
第34卷第32期
换目前都采用由稀浆开始，逐级变浓，浓至达到结束标准后结束灌浆。
变换时机一般根据某一级灌浆量达到某一数值（如300L ）或灌注时间超过某一规定时间（30min或1h），而灌浆压力与灌注速率无明显变化时；当灌注速率超过30L/min，可考虑越级变浓。
2.4灌浆结束与封孔
一般在达到设计压力后，满足下列条件之一，可结束灌浆：①注入率≯0.4L/min，续灌30min；②注入率≯1L/min，续灌60min。
封孔时采用水灰比0.5的浓浆或水泥砂浆置换孔内稀浆或积水，压力灌浆封孔。
3帷幕灌浆几个问题的处理
水利工程岩石帷幕灌浆，因工程地质条件的差异、开挖情况不同等而存在较大差异。
如处理不当，会达不到灌浆效果和大幅度增加工程造价。
如坝基开挖后裸露岩石的帷幕灌浆、断裂带的帷幕灌浆和缺乏联系的横向陡裂隙的帷幕灌浆等。
3.1坝基开挖后裸露岩石的帷幕灌浆
应先进行表层固结灌浆，否则会出现冒浆和压力提升不起情况，严重影响帷幕灌浆质量。
3.2断裂带的帷幕灌浆
断裂带的帷幕灌浆是施工的重点和难点，需要高度重视。
首先是钻孔时，要充分掌握裂隙的发育程度、
深度、宽度和充填物情况，其后进行压（注）水试验，根据钻孔地质资料和压水试验成果，决定浆液是否添加骨料和速凝剂，决定骨料的粗细和添加量，决定添加骨料和速凝剂的时间。
其次要随时观察灌浆情况，决定停止添加骨料或速凝剂。
3.3缺乏联系的横向陡裂隙的帷幕灌浆
可采用垂直于横向裂隙的斜孔灌浆，
这样可增加穿越裂隙的数量，从而减少工程量和提高灌浆质量，防止漏灌。
一般以钻孔与水平夹角60～75°为宜。
4结语
帷幕灌浆施工结束后，要进行质量检查和评定。
通常要进行钻芯取样和检查孔压水试验，再综合竣工资料及其他试验结果评定灌浆质量。
每段透水率都满足设计要求为合格。
由于帷幕灌浆技术适应性强、防渗加固效果好，因此该技术具有很高的应用价值。
参考文献：
[1]田原.帷幕灌浆在砂卵石坝基防渗加固中的应用价值分析[J].黑龙
江水利科技,2014,(5).
[2]樊曙光,郑旭荣.下坂地水利枢纽工程坝基防渗工程设计与施工[J].
水利水电技术,2012,(10).
模板下载后，按要求在模板上填入所需内容，如图7所示。
将模板填好后再次按原方法进入图6所示的界面，填好工单号，上传模板，系统检测无误后会自动切换到相应的工单界面，操作成功。
应用批量导入功能需要注意的是，工单应处于计划、
重计、待审状态，
其他状态不可批量导入。
3结语
SAP系统是实现供电企业业务一体化、集约化、精细化管理的重要平台，为了让其更好的为我们服务，需要我们在应用中进一步对其理解和熟悉，
把系统本身具有的强大功能开发出来，在实际工作中加以深化应用，以进一步适应三集五大发展的需要，只有这样才能为“一强三优”现代公司的建设提供坚强支撑。
参考文献：
[1]刘晓晖.SAP系统中不同物料分类的创建方法[D].上海:上海交通大
学,2011.
图7模板
蔡远明:帷幕灌浆在土石坝坝基防渗加固中的应用53。
