HVM 型锚固体系1 产品名称 HVM 型锚固体系锚具2 适用范围 它是一种高性能的锚具，能可靠地锚固2000MPa 及以下各种强度级别的直径为φ12.7、φ12.9、φ15.24、φ15.7mm 的预应力钢绞线。
适用的钢绞线根数为1根至55根，还可以根据用户的需要增加钢绞线根数。
广泛应用于工业与民用建筑、公路、铁路、核电站安全壳等结构工程及水利水电、岩土锚固、超重超高构件整体提升用的预应力钢绞线的锚固。
3 产品技术性能指标、执行标准 其锚固效率系数和延伸率均能达到GB/T14370-2002《预应力筋用锚具、夹具和连接器》的要求，其中：锚固效率系数ηA ≥0.95，极限延伸率εapu ≥2%；疲劳寿命≥200万次。
4 产品种类和基本尺寸HVM 锚固体系由HVM 锚板、夹片、锚垫板、螺旋筋、钢绞线、波纹管组成。
根据不同的用途，分成HVM15/13圆形锚具、BM15/13型扁形锚具、P15/13型挤压锚具和L 型15/13连接器等。
4.1 HVM 圆形锚具 见图1尺寸参数详见图2和表1。
灌浆孔M27×2图2 锚具结构示意及尺寸参数表1 HVM15圆形锚具参数表图1 HVM 圆形锚具1.夹片2.锚板3.锚垫板4.螺旋筋5.金属波纹管6.预应力钢绞线4.2 BM 型扁形锚具当预应力钢绞线配置在板式结构内时，为避免因配索而增大板厚，可采用BM 型扁锚而将预应力钢绞线布置成扁平放射状。
见图3和表2。
4.3 P 型挤压锚具P 型挤压锚具是在钢绞线头部套上挤压套，通过专用机具挤压，使挤压套产生塑性变形后握紧钢绞线，钢绞线的张拉力通过挤压套由专用垫板传递给构件。
它主要包括挤压套（含挤压簧）、螺旋筋、固定端锚板、约束圈等。
见图5和表3。
表2 BM 型扁形锚具参数表 (mm)图3 扁形锚具结构示意图图4 BM 型扁形锚具1-波纹管；2-约束圈；3-排气管；4-螺旋筋；5-预应力筋；6-固定锚板；7-挤压套图5 P 型挤压锚具结构示意图图6 GYJA 型挤压器（mm ）(续表)表3 P 型挤压锚具参数表(mm)4.4 连接器钢绞线束连接器从构造分，有成束群锚型和单根连接型两种。

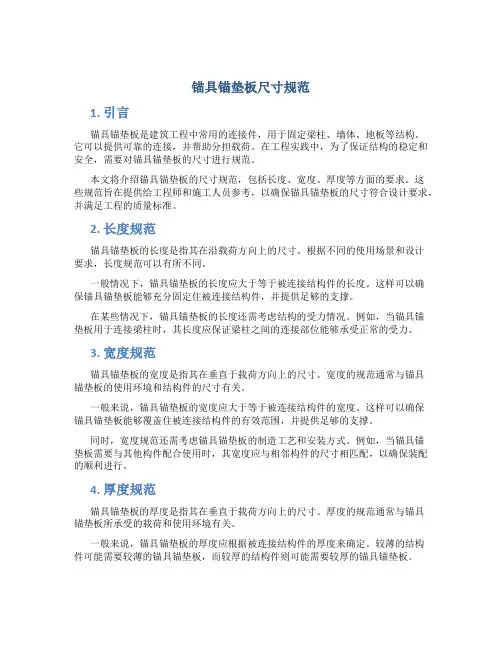

锚具锚垫板尺寸规范1. 引言锚具锚垫板是建筑工程中常用的连接件，用于固定梁柱、墙体、地板等结构。
它可以提供可靠的连接，并帮助分担载荷。
在工程实践中，为了保证结构的稳定和安全，需要对锚具锚垫板的尺寸进行规范。
本文将介绍锚具锚垫板的尺寸规范，包括长度、宽度、厚度等方面的要求。
这些规范旨在提供给工程师和施工人员参考，以确保锚具锚垫板的尺寸符合设计要求，并满足工程的质量标准。
2. 长度规范锚具锚垫板的长度是指其在沿载荷方向上的尺寸。
根据不同的使用场景和设计要求，长度规范可以有所不同。
一般情况下，锚具锚垫板的长度应大于等于被连接结构件的长度。
这样可以确保锚具锚垫板能够充分固定住被连接结构件，并提供足够的支撑。
在某些情况下，锚具锚垫板的长度还需考虑结构的受力情况。
例如，当锚具锚垫板用于连接梁柱时，其长度应保证梁柱之间的连接部位能够承受正常的受力。
3. 宽度规范锚具锚垫板的宽度是指其在垂直于载荷方向上的尺寸。
宽度的规范通常与锚具锚垫板的使用环境和结构件的尺寸有关。
一般来说，锚具锚垫板的宽度应大于等于被连接结构件的宽度。
这样可以确保锚具锚垫板能够覆盖住被连接结构件的有效范围，并提供足够的支撑。
同时，宽度规范还需考虑锚具锚垫板的制造工艺和安装方式。
例如，当锚具锚垫板需要与其他构件配合使用时，其宽度应与相邻构件的尺寸相匹配，以确保装配的顺利进行。
4. 厚度规范锚具锚垫板的厚度是指其在垂直于载荷方向上的尺寸。
厚度的规范通常与锚具锚垫板所承受的载荷和使用环境有关。
一般来说，锚具锚垫板的厚度应根据被连接结构件的厚度来确定。
较薄的结构件可能需要较薄的锚具锚垫板，而较厚的结构件则可能需要较厚的锚具锚垫板。
此外，厚度规范还需考虑锚具锚垫板的材料和制造工艺。
合理选择材料和工艺可以保证锚具锚垫板具有足够的强度和刚度，以满足结构的要求。
5. 其他尺寸规范除了长度、宽度和厚度之外，还有一些其他尺寸规范需要注意。
首先是锚具锚垫板的孔径规范。
预应力锚具型规格公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]预应力锚具型号规格YBM15(13)系列锚具YBM15(13)系列锚具扁型锚具主要用于桥面横向预应力、空心板、低高度箱梁。
使用它可傅后张构件厚度减薄，克服了群锚体系锚下预应力过于集中、锚具两个方向尺寸均较大的缺点，使应力分布更加均匀合理。
YM15(13)系列锚固体系YM15(13)系列锚固体系 YM型锚固体系由张拉端工具锚、张拉端工作锚、固定端锚具、连接器、波纹管、锚下垫板及相应机具组成。
应用范围为：1860MPa-2000MPa强度级别的预应力钢绞线。
YM15(13)L连接器YM15(13)L连接器 YBM15(13)L连接器作为接长预应力束，通常用于连续梁中，为周边悬挂挤压锚式。
使用时先按YBM15(13)系列锚具张拉完毕灌浆后，再在待连接钢绞线上装上挤压锚，用挤压机将挤压套压在钢绞线上，外挂于连接器周边，套上保护罩做固定端使用。
YM15(13)LB型连接器YM15(13)LB型整体对接式连接器整体对接连接器是周边悬挂连接器的换代产品，由锚板、连接体、夹片、锚垫板、螺旋筋、约束圈、保护罩、金属波纹管、预应力钢纹线（预应力钢丝束）组成。
此种连接器采用夹片作为连接锚固件，不需要挤压锚和其它配套设备就能快速连接完成。
YBM15(13)L扁锚连接器YBM15(13)L扁锚连接器 YBM15(13)L连接器作为接长应力束，通常用于低高度连续梁中，为周边悬挂挤压锚式。
YM15(13)P固定端P型锚具YM15(13)P固定端P型锚具 P型锚固体系包括挤压锚、螺旋筋、锚板、约束圈等。
配合GYJ500型挤压机锚固。
适用于构件端部设计应力大或端部空间受到限制情况。
使用时，按需要预埋在混凝土内，待混凝士凝固到设计强度后，再进行张拉。
YBM15(13)P固定端P型锚具YBM15(13)P固定端P型锚具 P型锚固体系包括挤压锚、扁螺旋筋、锚板、扁约束圈等。
HVM 型锚固体系1 产品名称 HVM 型锚固体系锚具2 适用范围 它是一种高性能的锚具，能可靠地锚固2000MPa 及以下各种强度级别的直径为φ12.7、φ12.9、φ15.24、φ15.7mm 的预应力钢绞线。
适用的钢绞线根数为1根至55根，还可以根据用户的需要增加钢绞线根数。
广泛应用于工业与民用建筑、公路、铁路、核电站安全壳等结构工程及水利水电、岩土锚固、超重超高构件整体提升用的预应力钢绞线的锚固。
3 产品技术性能指标、执行标准 其锚固效率系数和延伸率均能达到GB/T14370-2002《预应力筋用锚具、夹具和连接器》的要求，其中：锚固效率系数ηA ≥0.95，极限延伸率εapu ≥2%；疲劳寿命≥200万次。
4 产品种类和基本尺寸HVM 锚固体系由HVM 锚板、夹片、锚垫板、螺旋筋、钢绞线、波纹管组成。
根据不同的用途，分成HVM15/13圆形锚具、BM15/13型扁形锚具、P15/13型挤压锚具和L 型15/13连接器等。
4.1 HVM 圆形锚具 见图1尺寸参数详见图2和表1。
灌浆孔M27×2图2 锚具结构示意及尺寸参数表1 HVM15圆形锚具参数表图1 HVM 圆形锚具1.夹片2.锚板3.锚垫板4.螺旋筋5.金属波纹管6.预应力钢绞线4.2 BM 型扁形锚具当预应力钢绞线配置在板式结构内时，为避免因配索而增大板厚，可采用BM 型扁锚而将预应力钢绞线布置成扁平放射状。
见图3和表2。
4.3 P 型挤压锚具P 型挤压锚具是在钢绞线头部套上挤压套，通过专用机具挤压，使挤压套产生塑性变形后握紧钢绞线，钢绞线的张拉力通过挤压套由专用垫板传递给构件。
它主要包括挤压套（含挤压簧）、螺旋筋、固定端锚板、约束圈等。
见图5和表3。
表2 BM 型扁形锚具参数表 (mm)图3 扁形锚具结构示意图图4 BM 型扁形锚具1-波纹管；2-约束圈；3-排气管；4-螺旋筋；5-预应力筋；6-固定锚板；7-挤压套图5 P 型挤压锚具结构示意图图6 GYJA 型挤压器（mm ）(续表)表3 P 型挤压锚具参数表(mm)4.4 连接器钢绞线束连接器从构造分，有成束群锚型和单根连接型两种。

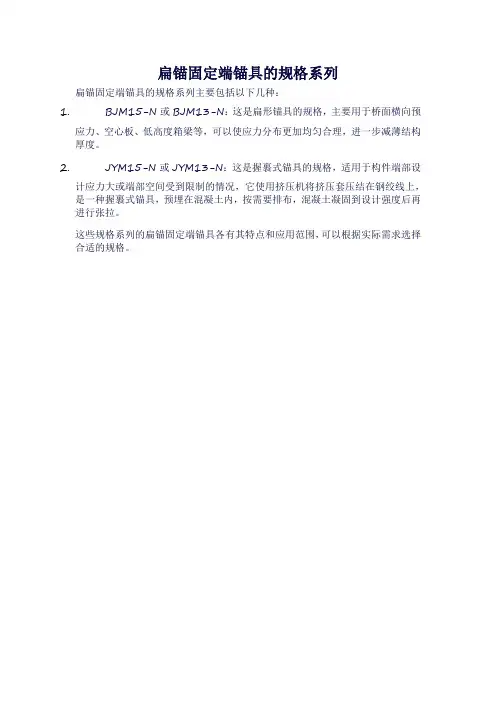

扁锚固定端锚具的规格系列
扁锚固定端锚具的规格系列主要包括以下几种：
1.BJM15-N或BJM13-N：这是扁形锚具的规格，主要用于桥面横向预
应力、空心板、低高度箱梁等，可以使应力分布更加均匀合理，进一步减薄结构厚度。
2.JYM15-N或JYM13-N：这是握裹式锚具的规格，适用于构件端部设
计应力大或端部空间受到限制的情况，它使用挤压机将挤压套压结在钢绞线上，是一种握裹式锚具，预埋在混凝土内，按需要排布，混凝土凝固到设计强度后再进行张拉。
这些规格系列的扁锚固定端锚具各有其特点和应用范围，可以根据实际需求选择合适的规格。
固定端P型锚具
当需要把后张力直接传至梁端时，可采用P型锚具。
与群锚配套使用的是ATM15P型；与扁锚配套使用的是ABM15P型。
它包括挤压套、挤压簧、垫板、约束圈、螺旋筋、钢绞线。
配用ZB4—500型电动油泵，用专用挤压机把挤压套、挤压簧与钢绞线挤压成锚固头。
其锚固效率系数≥95%。
ATM15固定端P型锚具结构图
1.挤压套(含挤压簧)
2.垫板
3.钢绞线
4.螺旋筋
5.排气管
6.约束圈
7.波纹管ATM15固定端P型锚具参数表单位：mm
ABM15固定端P型锚具结构图
1.挤压套
2.扁垫板
3.钢绞线
4.螺旋筋
5.约束圈
6.波纹管
ABM15固定端P型锚具参数单位㎜。

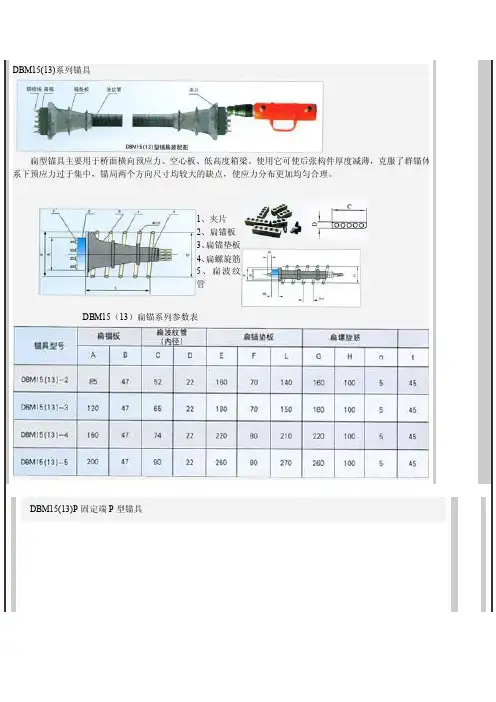

DBM15(13)系列锚具
扁型锚具主要用于桥面横向预应力、空心板、低高度箱梁。
使用它可使后张构件厚度减薄，克服了群锚体系下预应力过于集中，锚局两个方向尺寸均较大的缺点，使应力分布更加均匀合理。
1、夹片
2、扁锚板
3、扁锚垫板
4、扁螺旋筋
5、扁波纹
管
DBM15（13）扁锚系列参数表
DBM15(13)P 固定端P 型锚具
DBM15(13)P 固定端P
型锚具 P 型锚固体系包括挤压锚、扁螺旋筋、锚板、扁约束圈等。
适用于群锚构件端部受到限制的情况。
DBM15(13)P 固定端P 型锚具结构图
1、扁波纹管
2、扁约束圈
3、排气管
4、扁螺旋筋
5、钢绞线
6、固定锚板
7、挤压锚
DBM15P 型锚具系列参数表。

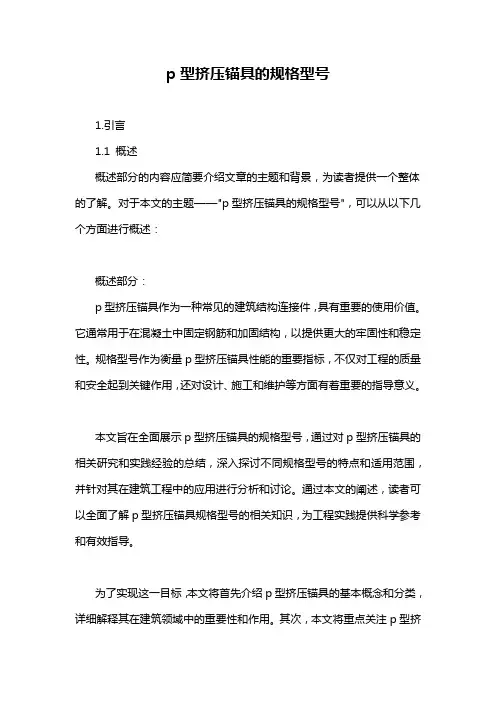

p型挤压锚具的规格型号1.引言1.1 概述概述部分的内容应简要介绍文章的主题和背景，为读者提供一个整体的了解。
对于本文的主题——"p型挤压锚具的规格型号"，可以从以下几个方面进行概述：概述部分：p型挤压锚具作为一种常见的建筑结构连接件，具有重要的使用价值。
它通常用于在混凝土中固定钢筋和加固结构，以提供更大的牢固性和稳定性。
规格型号作为衡量p型挤压锚具性能的重要指标，不仅对工程的质量和安全起到关键作用，还对设计、施工和维护等方面有着重要的指导意义。
本文旨在全面展示p型挤压锚具的规格型号，通过对p型挤压锚具的相关研究和实践经验的总结，深入探讨不同规格型号的特点和适用范围，并针对其在建筑工程中的应用进行分析和讨论。
通过本文的阐述，读者可以全面了解p型挤压锚具规格型号的相关知识，为工程实践提供科学参考和有效指导。
为了实现这一目标，本文将首先介绍p型挤压锚具的基本概念和分类，详细解释其在建筑领域中的重要性和作用。
其次，本文将重点关注p型挤压锚具的常见规格型号，包括其尺寸参数、承载能力等方面的特点，并探讨不同规格型号所适用的具体情况和工程要求。
最后，本文将总结和分析不同规格型号的优缺点，并对未来p型挤压锚具规格型号的发展趋势进行展望。
通过本文的阅读，读者将获得对p型挤压锚具规格型号的深入理解，能够更好地选择和应用适合不同建筑工程项目的规格型号，并提高工程的质量和安全性。
同时，本文还为p型挤压锚具的研究和发展提供了一定的参考和借鉴价值。
1.2 文章结构文章结构部分的内容可以根据以下方式进行编写：文章结构部分旨在介绍本篇长文的整体组织和主要内容安排，让读者对文章的结构有一个清晰的了解。
下面是本文的结构安排：第一部分是引言部分，这部分包含概述、文章结构和目的三个小节。
在概述中，将简要介绍p型挤压锚具的背景和意义。
文章结构小节将详细列出本文的各个章节和主要内容，让读者对全文有一个整体把握。
目的小节则会明确本文的写作目标和预期效果。
