DP双作用手动液压泵

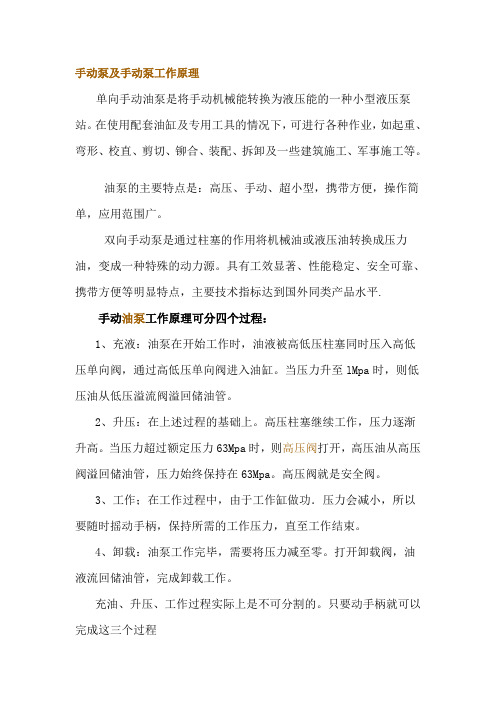

手动泵及手动泵工作原理单向手动油泵是将手动机械能转换为液压能的一种小型液压泵站。

在使用配套油缸及专用工具的情况下，可进行各种作业，如起重、弯形、校直、剪切、铆合、装配、拆卸及一些建筑施工、军事施工等。

油泵的主要特点是：高压、手动、超小型，携带方便，操作简单，应用范围广。

双向手动泵是通过柱塞的作用将机械油或液压油转换成压力油，变成一种特殊的动力源。

具有工效显著、性能稳定、安全可靠、携带方便等明显特点，主要技术指标达到国外同类产品水平.手动油泵工作原理可分四个过程：1、充液：油泵在开始工作时，油液被高低压柱塞同时压入高低压单向阀，通过高低压单向阀进入油缸。

当压力升至lMpa时，则低压油从低压溢流阀溢回储油管。

2、升压：在上述过程的基础上。

高压柱塞继续工作，压力逐渐升高。

当压力超过额定压力63Mpa时，则高压阀打开，高压油从高压阀溢回储油管，压力始终保持在63Mpa。

高压阀就是安全阀。

3、工作；在工作过程中，由于工作缸做功．压力会减小，所以要随时摇动手柄，保持所需的工作压力，直至工作结束。

4、卸载：油泵工作完毕，需要将压力减至零。

打开卸载阀，油液流回储油管，完成卸载工作。

充油、升压、工作过程实际上是不可分割的。

只要动手柄就可以完成这三个过程那么手动油泵是由哪几部分组成：1、泵体部分；2、手柄部分；3、储油箱；4、后座部分A、泵体部分：泵体部分是油泵的主要部分，高压工作腔、低压工作腔、两个单向阀、高压阀（安全阀）、低压阀、卸载阀、两个止回阀、进油口等都在上面。

各处孔有机联系在一起。

B、两个单向阀是防止压力油回流。

两个单向阀其规格、作用是一样的。

低压阀和高压阀的作用是压力控制。

分别将压力控制在1.5MPa和63MPa。

进油口处的两个钢球是止回阀。

工作完毕后松动卸载阀、压力油流回储油管，完成卸载工作。

C、手柄部分：主要由压杆、压把组成。

靠两个销子与泵体和柱塞连接。

手动力作用在压杆上，带动柱塞作往复运动，产生油液的压力。

液压手动泵工作原理
液压手动泵是一种通过手动操作产生液压能量的装置。

其工作原理如下：
1. 泵体结构：液压手动泵由泵体、手柄、活塞和阀门等组成。

手柄通过连接杆与活塞相连，手柄的上下运动能够带动活塞的往复运动。

2. 工作循环：当手柄向上移动时，活塞向上运动，泵体内的液体被活塞抽入泵体。

当手柄向下移动时，活塞向下运动，泵体内液体被挤压出去。

3. 工作原理：当活塞向上运动时，泵体内液体被抽入泵体。

此时手柄向下移动，活塞会向下运动，液体通过泵体的出口阀门流出，从而输出液压能量。

4. 阀门控制：液压手动泵通常配备进、出口阀门，这些阀门用于控制液体的流向和压力。

在手柄运动的过程中，阀门会自动开启或关闭，确保液压能量的输出和流动的方向。

5. 应用领域：液压手动泵广泛应用于各种需要手动操作的场合，例如工程机械的液压系统、机械加工设备、船舶和起重机械等。

总之，液压手动泵通过手动操作实现活塞的往复运动，从而带动液体的流动和输出液压能量。

其简单可靠的工作原理使其在许多应用领域得到广泛应用。

双作用叶片泵的工作原理
双作用叶片泵是一种常见的液压泵，它通过叶片在转子内部的旋转来产生吸入
和排出液体的动作。

其工作原理主要包括泵的结构组成、工作过程和特点。

首先，双作用叶片泵的结构组成包括外壳、转子、叶片和出口阀等部分。

外壳
是泵的主体，内部装有转子和叶片，出口阀则用于控制液体的流出。

转子是泵的主要运动部件，它通过外部动力源（如电机）驱动旋转，从而带动叶片进行往复运动，实现液体的吸入和排出。

其次，双作用叶片泵的工作过程可以分为吸入、压缩和排出三个阶段。

在吸入
阶段，转子和叶片的旋转运动使得泵腔内形成负压，液体被吸入泵腔；在压缩阶段，叶片随着转子的旋转而向外伸展，将液体压缩；最后，在排出阶段，出口阀打开，压缩后的液体被排出泵腔，完成一次循环。

双作用叶片泵的特点在于结构简单、工作可靠、噪音小、压力稳定等优点。

叶
片泵的结构相对简单，易于制造和维护；由于叶片泵的运动部件较少，因此工作稳定可靠；另外，叶片泵在工作时噪音较小，能够满足一些对噪音要求较高的场合；最后，叶片泵的压力输出相对稳定，适用于对压力要求较高的工况。

总的来说，双作用叶片泵通过转子和叶片的协同作用，实现液体的吸入和排出。

其结构简单，工作可靠，噪音小，压力稳定等特点使得其在各种液压系统中得到广泛应用。

双作用叶片泵配流盘上的三角槽的功用1.引言双作用叶片泵是一种常见的液压泵，广泛应用于各种工业领域。

在双作用叶片泵的配流盘上，通常设计了一些特殊的结构和槽位，以优化泵的性能和功能。

其中，三角槽是一种常见的设计，它在泵的工作过程中扮演着重要的角色。

本文将针对双作用叶片泵配流盘上的三角槽的功用进行深入探讨。

2.三角槽的结构和位置双作用叶片泵通常由配流盘、叶片、套管等组成。

在配流盘上设计有三角槽，它的结构为三角形的凹槽，通常位于配流盘的一侧。

三角槽的尺寸和角度根据具体的泵的设计和要求而定。

3.三角槽的工作原理双作用叶片泵的工作原理是通过配流盘上的槽位来控制液体的流动方向和压力。

而三角槽的存在可以起到以下几个功用：3.1流体压力的平衡在泵的工作过程中，液体需要在叶片和配流盘之间形成密封，以保证正常的工作效果。

三角槽可以起到平衡压力的作用，使液体在叶片和配流盘之间形成更加稳定和均匀的密封，避免压力集中和泄漏的问题。

3.2泵的自吸功能在启动泵或液压系统时，需要能够使液体迅速进入泵腔中，建立起一定的正压差。

三角槽的设计可以帮助实现泵的自吸功能，通过合理的槽位和角度设置，使液体在启动过程中快速进入泵腔，提高泵的自吸效果和工作效率。

3.3减少泵的磨损和噪音泵的工作中，叶片与槽位之间会产生接触和摩擦，长期摩擦会导致叶片和槽位的磨损。

而三角槽的存在可以减少叶片与槽位之间的直接接触，降低磨损程度，延长泵的使用寿命。

同时，三角槽的设计还可以降低泵的噪音和振动，提供更加安静和平稳的工作环境。

4.三角槽的优化和改进由于不同工况和泵的要求不同，三角槽的设计也需要进行优化和改进。

可以通过调整三角槽的尺寸、角度、位置等参数来满足不同的工作要求。

此外，使用先进的材料和制造工艺，也能提高泵的整体性能和效率。

未来随着科技的发展和工艺的不断改进，三角槽的设计将更加精准和可靠。

5.结论通过对双作用叶片泵配流盘上的三角槽的功用的分析，可以得出以下结论：三角槽的存在对于双作用叶片泵的性能和功能起到重要的作用。

手动液压泵使用说明一、手动液压泵的构成和工作原理手动液压泵主要由手柄、油箱、排油阀、压力表和液压油管等组成。

手柄用于手动操作，通过手柄的上下移动，驱动油泵运转，加压油液。

油箱用于存储液压油，起到油液冷却和滤波的作用。

排油阀用于控制油液的流动方向，使之达到液压系统的排油和供油。

手动液压泵的工作原理是通过手柄的上下运动使活塞在油缸内作往复运动，从而形成一定的液压。

当手柄向下推动时，活塞向下运动，缩小油缸容积，使油液被迫从油箱中被吸入油缸。

当手柄向上移动时，活塞向上运动，增大油缸容积，从而将油液压入液压系统，实现加压。

二、手动液压泵的使用步骤1.将手动液压泵放置在平稳的地面上，确保其稳定且不可移动。

2.检查液压油的储油箱，确保其中油液的容量足够。

3.检查油液的质量和清洁程度，如果油液变质或者沉淀物较多，需要更换新的液压油。

4.将液压油加入液压泵的储油箱，注意不要过量。

5.打开液压泵上的排油阀，将油液流入泵的油缸。

6.轻轻移动手柄，观察泵的工作情况，确认泵是否正常工作。

7.将需加压的液压系统与手动液压泵相连，确保连接紧固，无渗漏现象。

8.关闭泵的排油阀，保证油液不会从泵中流出。

9.将手柄往下推动，加压并使液压系统工作，观察压力表的读数，确保在所需的压力范围内。

10.当需要停止加压时，将手柄放回初始位置，减压完成，手动液压泵也停止工作。

三、手动液压泵的维护保养1.定期检查液压泵的密封性能，如有泄漏或渗漏现象，需要及时调整和更换密封件，确保液压泵的正常运行和工作效率。

2.随时检查液压泵的液压油，保证油液的质量，如有异常情况及时更换。

3.定期清理液压泵的外部杂物和尘土，保证泵的散热和通风效果，并且防止杂物进入泵内引起故障。

4.定期检查液压泵的压力表和液压油管，防止压力表失灵和油管老化开裂引起的安全事故。

5.保持手动液压泵存放在干燥、通风的地方，避免潮湿和高温环境对泵的影响。

6.定期进行液压泵的保养和维修，如有异常噪音或其他故障，立即停机检修或专业人员处理。

dp泵结构原理设计
DP（Dual-Plunger）泵是一种常用于输送高压液体的设备。

其
结构原理设计如下：
1. 身体结构：DP泵主要由泵体、活塞、连接杆和阀门组成。

泵体通常由坚固的金属材料制成，用于承受高压和抗腐蚀。

活塞则是一个密封的圆柱体，固定在泵体内部，并通过连接杆与驱动装置相连。

2. 阀门结构：DP泵通常采用活塞式阀门。

在泵体里，安装了
两个阀门，分别位于每个活塞的两端。

当一个活塞向后退时，阀门在压力下关闭，防止液体倒流。

而当一个活塞向前推进时，另一个阀门打开，允许液体通过。

3. 工作原理：DP泵的工作原理是通过活塞的往复运动来实现
液体的输送。

当一个活塞推动时，它会向外施加压力，将液体从泵体的入口吸入，然后通过阀门推送到出口。

当活塞返回时，阀门在压力作用下关闭，防止液体倒流。

4. 驱动装置：DP泵通常由电动机、柴油发动机或气缸驱动。

驱动装置通过连杆将动力传递给活塞，使其进行往复运动。

5. 应用领域：DP泵常用于油田、石油化工、水处理、高压清
洗和其他需要大流量、高压输送液体的工业领域。

总而言之，DP泵的结构原理设计主要包括泵体、活塞、连接
杆和阀门的设计，通过活塞的往复运动来实现液体的输送，常用于输送高压液体的工业应用。

手动液压泵的用途手动液压泵是一种以人工操作为动力源的液压设备。

它工作原理简单，结构紧凑，具有体积小、重量轻、灵活便携、操作方便等特点，在许多领域都有广泛的应用。

手动液压泵的用途主要包括以下几个方面：1. 汽车维修和维护：手动液压泵可以用于汽车的维修和维护工作。

例如，它可以用于更换汽车刹车液，通过手动操作使液压系统产生足够的压力，将刹车液推送到刹车系统中，确保刹车的正常工作。

2. 工程机械：手动液压泵也广泛应用于各种工程机械中。

例如，在挖掘机的液压系统中，手动液压泵可以提供所需的压力，使挖斗和铲斗等工作装置能够正常运转。

3. 工业设备维护：手动液压泵也常被用于各种工业设备的维护工作。

例如，在大型机械设备的液压系统中，手动液压泵可以提供必要的压力，保证设备的正常工作，如吊车等。

4. 油压试验：手动液压泵还可以用于各种油压试验的场合。

例如，它可以用于对管道、阀门、压力容器等进行压力测试，通过手动操作泵体，产生足够的压力，对被测试对象进行压力加载，检测其耐压性能。

5. 水压门和升降机：手动液压泵还可以应用于一些特殊的设备中。

例如，它可以被用于水压门的开启和关闭，通过手动操作泵体，实现水压门的平稳运动；它也可以被用于升降机的升降功能，提供所需的压力，使升降机能够顺利工作。

6. 液压铆接：手动液压泵还可以应用于液压铆接领域。

液压铆接是一种常见的金属连接方式，通过应用液压力将两个金属板连接在一起。

手动液压泵可以提供足够的液压力，完成金属板的铆接工作。

总结来说，手动液压泵具有广泛的应用领域，可以用于汽车维修、工程机械、工业设备维护、油压试验、水压门和升降机、液压铆接等多个方面。

它的优点是操作简单、结构紧凑，且能够提供足够的液压力，满足不同领域的需求。

因此，在日常生活和工作中，手动液压泵是一种非常实用的液压设备。

气动三联件的分类气动三联件是气动传动系统中至关重要的制动和控制元件，其作用在于通过对流体介质的传递和变换来控制和稳定气压。

通常情况下，气动三联件被根据其工作原理和功能特点进行分类。

以下是较为常见的气动三联件分类方式及其特点：一、气控阀门类 1、二位二通气控阀：通常采用平衡式结构，具有响应速度快、管路阻力小、使用寿命长、稳态精度高等优点，其应用范围也非常广泛。

2、二位三通气控阀：可将输出端口选择接入到两个输入端口中的任何一个，通常应用于气缸回程制动、自锁等场合。

3、三位两通气控阀：常用于单、双作用缸推拉控制和制动，以及气源切换、回路切换等方面。

4、三位三通气控阀：通常作为液体的气动控制阀门，同样可以用于回路切换和气缸推拉控制。

同时在制动、加ISO5211标准浚在气动球阀伺服调节等方面也得到了广泛应用。

5、四位二通气控阀：也称作节流阀，是指在气控系统中用于进行流量控制的一类气控阀门。

多用于制动系统、分压系统或者分配气体流量的应用。

6、电磁阀：通过控制阀芯位置来控制气压，通常应用于各种自动化设备中，如滚筒、气动夹具、控制系统和流量控制等方面。

二、气动泵类 1、空气驱动泵：采用气体驱动的方式来提供动力，将通常用于石油、化学、纺织、冶金等行业的制造、测试和检测系统。

2、手动液压泵：可以通过手动操作进行加压，用于各种高压试验、压力校准和压力传感器的调试等方面。

3、电动液压泵：采用电动机驱动方式，可以精确控制加压力度，并能够在需要的时候自动停机。

三、气缸类 1、单作用气缸：在只需要做单向推拉动力，且回程由外部力量完成的简单运动控制中使用，常常会和一个外部弹簧组合使用起来，用于维持推力和加速负载的回程。

2、双作用气缸：能提供双向作用力，常常用于对平衡约束需求较高的位置定位、推动负载进行转角控制、制动等方面的应用。

3、轨迹气缸：能够根据需要调整行程轨迹的气缸，可以根据生产需要进行有效的加工和定位控制。

综上所述：气动三联件的分类是按照气动三联件的工作原理和用户需求来进行区分的。
