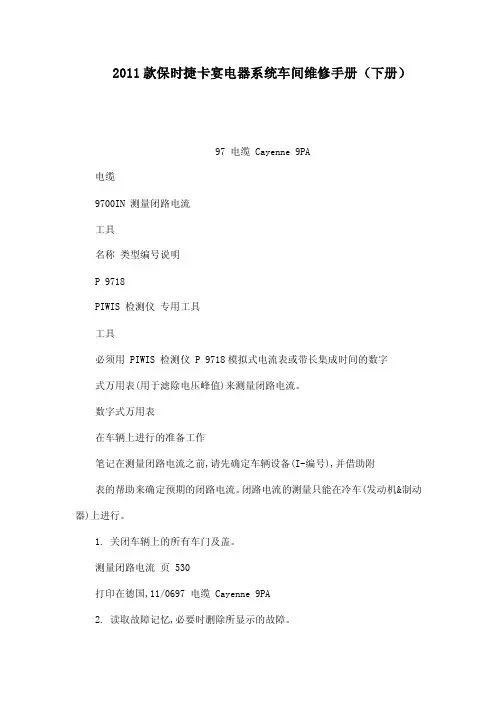

2011款保时捷卡宴电器系统车间维修手册（下册）97 电缆 Cayenne 9PA电缆9700IN 测量闭路电流工具名称类型编号说明P 9718PIWIS 检测仪专用工具工具必须用 PIWIS 检测仪 P 9718模拟式电流表或带长集成时间的数字式万用表(用于滤除电压峰值)来测量闭路电流。
数字式万用表在车辆上进行的准备工作笔记在测量闭路电流之前,请先确定车辆设备(I-编号),并借助附表的帮助来确定预期的闭路电流。
闭路电流的测量只能在冷车(发动机&制动器)上进行。
1. 关闭车辆上的所有车门及盖。
测量闭路电流页 530打印在德国,11/0697 电缆 Cayenne 9PA2. 读取故障记忆,必要时删除所显示的故障。
3. 断开蓄电池。
连接测量设备1. 使用鳄鱼夹将测量设备连接至蓄电池接地设备及车身接地设备。
2. 拔掉车身的接地端,并与车身牢牢接触。
现在,车辆的所有电流都会流过电流表。
测量请选择一个测量范围,确保仪表指针在刻度较大值一端的三分之一处(越大越好)。
在不中断的情况下切换测量范围。
在表中指定的等待时间段后,读取测量值。
1. 打开点火开关 10 秒钟。
2. 关闭点火开关。
3. 打开驾驶员侧车门并在车门开启时用螺丝刀封闭旋转锁销。
4. 用中控锁遥控器锁住车辆,关闭乘客席监控(在 1 秒内按遥控器按钮两次)。
5. 读取闭路电流。
笔记如果闭路电流值高于表中规定的值,则要系统地分析其原因。
推荐的故障诊断程序: 采用所连接的测量装置,先后拆下端子30的保险丝以及继电器。
注意拆卸保险丝和继电器时测量装置上显示的值,以检测电流的减小。
可能的测量值变化范围大约是 20%。
表中列出的值取决于蓄电池状况、室温和发动机温度。
读取测量范围:车辆锁定至少 20 分钟后,才读取测量范围。
mA从到20 分钟。
直到蓄电池没电最多 35测量闭路电流页 531打印在德国,11/0697 电缆 Cayenne 9PA控制单元设备闭合电路电流 mA0.3DME(电机)标准0.424分动箱(纵向锁)标准0.424横向锁0.5自动变速器标准ESP 0.5标准0.425空气悬架0.5驾驶员座椅(带记忆)0.5乘客座椅(带记忆)0.2空调标准0.5辅助加热器0.5倒车辅助1.9Kessy控制单元(带无线电遥控, 无防盗系统/遥控模块)2.8Kessy控制单元(带无线电遥控, 无防盗系统/“Keyless Go”(无钥匙启动))0.3安全气囊标准1车辆电气系统标准0.1拖车 Westfalia0.5风挡刮水器标准0.5轮胎压力控制0.55电气可调节转向柱3组合仪表标准0.25驾驶员侧前门(无驾驶员侧 & 乘标准客侧车门 LED)0.25乘客侧前门标准0.25左后门标准0.25右后门标准1.4带(不带)蓄电池喇叭的后部控制单元0.5全景式天窗0.5收音机 CDR232.4PCM(CDR 23 的更高速档)0.11导航(PCM 的更高速档)测量闭路电流页 532打印在德国,11/0697 电缆 Cayenne 9PA 0.95CD 换碟机0.03天线放大器0.2电话/车载信息系统0.5后部娱乐设备0.3放大器3.6乘客席监控倾斜传感器0.05选档杆模块1.62蓄电池喇叭1拖车防盗控制6. 接上蓄电池并读出故障记忆。

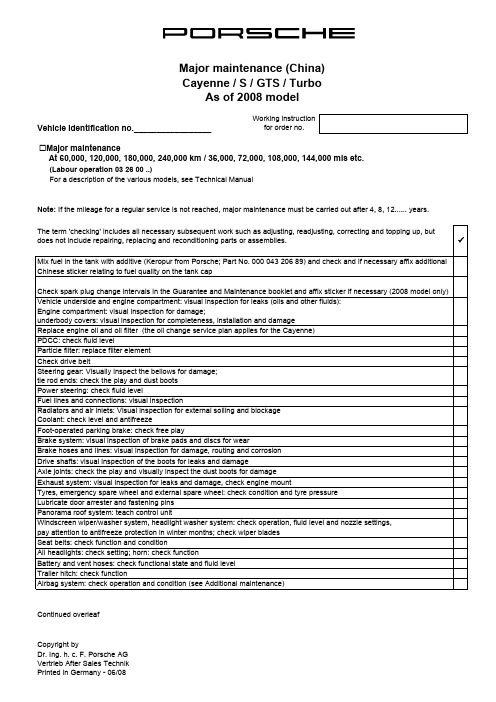

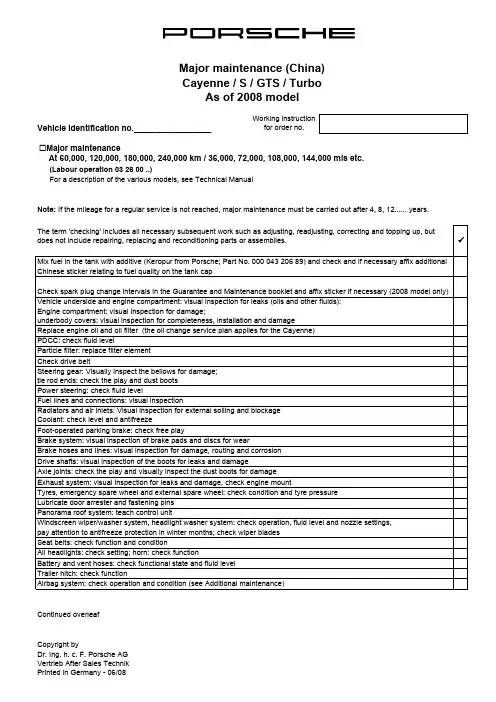

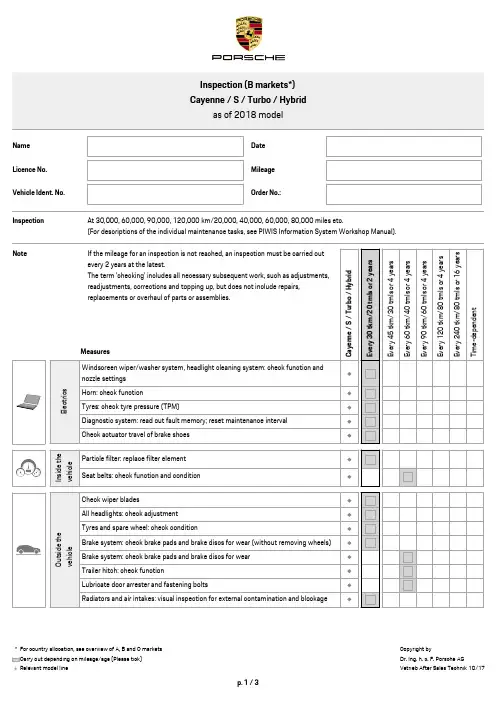

Vehicle identification no._________________Working instruction for order no.Major maintenance(Labour operation 03 26 00 ..)For a description of the various models, see Technical Manual PDCC: check fluid levelContinued overleafCopyright byDr. Ing. h. c. F. Porsche AGVertrieb After Sales TechnikPrinted in Germany - 06/08Cayenne / S / GTS / TurboAs of 2008 modelAt 60,000, 120,000, 180,000, 240,000 km / 36,000, 72,000, 108,000, 144,000 mls etc.Note: If the mileage for a regular service is not reached, major maintenance must be carried out after 4, 8, 12...... years.The term 'checking' includes all necessary subsequent work such as adjusting, readjusting, correcting and topping up, but does not include repairing, replacing and reconditioning parts or assemblies.9Check spark plug change intervals in the Guarantee and Maintenance booklet and affix sticker if necessary (2008 model only)Vehicle underside and engine compartment: visual inspection for leaks (oils and other fluids):Engine compartment: visual inspection for damage;underbody covers: visual inspection for completeness, installation and damageReplace engine oil and oil filter (the oil change service plan applies for the Cayenne)Particle filter: replace filter elementCheck drive beltSteering gear: Visually inspect the bellows for damage;tie rod ends: check the play and dust bootsPower steering: check fluid levelFuel lines and connections: visual inspectionRadiators and air inlets: Visual inspection for external soiling and blockageCoolant: check level and antifreezeFoot-operated parking brake: check free playBrake system: visual inspection of brake pads and discs for wearBrake hoses and lines: visual inspection for damage, routing and corrosionDrive shafts: visual inspection of the boots for leaks and damageAxle joints: check the play and visually inspect the dust boots for damageExhaust system: visual inspection for leaks and damage, check engine mountTyres, emergency spare wheel and external spare wheel: check condition and tyre pressureLubricate door arrester and fastening pinsPanorama roof system: teach control unitWindscreen wiper/washer system, headlight washer system: check operation, fluid level and nozzle settings,pay attention to antifreeze protection in winter months; check wiper bladesSeat belts: check function and conditionAll headlights: check setting; horn: check functionBattery and vent hoses: check functional state and fluid levelTrailer hitch: check functionAirbag system: check operation and condition (see Additional maintenance)Mix fuel in the tank with additive (Keropur from Porsche; Part No. 000 043 206 89) and check and if necessary affix additional Chinese sticker relating to fuel quality on the tank capVehicle identification no._________________Working instruction for order no.Replace spark plugs - Cayenneevery 60,000 km / 36,000 miles or every 4 years Replace spark plugs - Cayenne S / GTSevery 30,000 km / 18,000 miles or every 4 years Replace spark plugs - Cayenne Turbo every 20,000 km / 12,000 miles or every 4 years (Labour operation 03 83 00 ..)(Labour operation 03 85 00 ..) (Labour operation 03 95 00 ..)Signature (fitter): _______________________________Test drive:Signature (final check): _________________________Copyright by Dr. Ing. h. c. F. Porsche AGVertrieb After Sales Technik Printed in Germany - 06/08Porsche Centre Cayenne / S / GTS / TurboAs of 2008 modelAdditional maintenance, replacing spark plugs(Labour operation 03 81 00 ..)Additional maintenance every 90,000 km / 54,000 miles or every 6 yearsReplace PDCC reservoirAdditional maintenance every 120,000 km / 72,000 miles or every 4 yearsAir cleaner: replace filter elementAdditional maintenance every 240,000 km / 144,000 miles or every 16 yearsAll-wheel final drive: change oilRear final drive: change oilEvery 4 yearsReplace tyre sealantTransfer box: change oilManual transmission: change oilTiptronic transmission: change ATF and ATF filterEvery 2 yearsRemote control, front seats, foot and parking brakes (also actuation travel), engine, clutch, steering, transmission, ParkAssist, cruise control, PSM switch, heating, air conditioning system and instruments: check for correct functioningOils, fluids: visual inspection for leaksAfter 4 years, then every 2 yearsCheck Tire Pressure Monitoring system batteryAfter 10 years, then every 2 yearsAirbag system: check operation and condition (see Major maintenance)Change brake fluid (use only original Porsche brake fluid)File condition report for long-life guarantee。

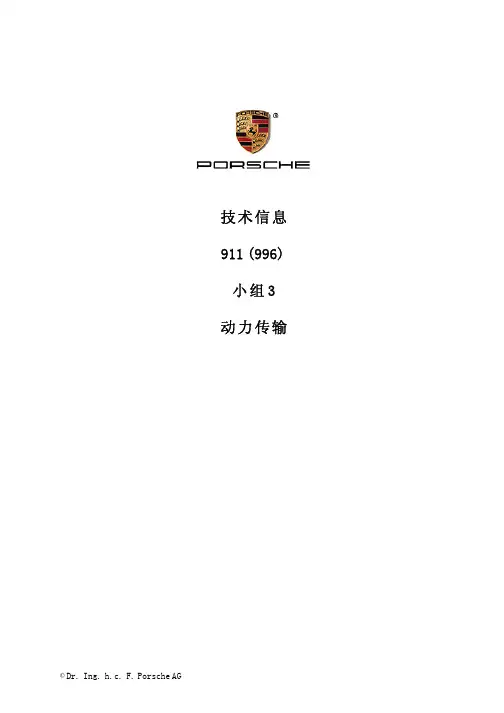

技术信息911(996)小组3动力传输©Dr.Ing.h.c.F.Porsche AG使用保时捷车辆车间文件的前提条件这些数据包括：保时捷车辆的技术信息和修理说明，以及培训文件。
