下载文档原格式
用于汽车空调铝管焊接的钎料第一部分：引言汽车空调系统的发展和普及使得车辆内的舒适度大幅提升，尤其是在炎炎夏日。
这一系统的核心部分之一是铝管，用于输送制冷剂。
为了确保这些管道的可靠性和密封性，必须采用高质量的焊接材料。
本文将深入探讨用于汽车空调铝管焊接的钎料，包括其类型、特性、适用性和未来发展趋势。
第二部分：钎料的类型在汽车空调系统中，常用的钎料主要有两种：铝基钎料和银基钎料。
铝基钎料铝基钎料主要由铝及其合金组成，通常用于焊接铝管。
这种钎料的优点包括高强度、耐腐蚀性以及与铝管的良好相容性。
铝基钎料适用于大多数汽车空调系统，尤其是对于铝制冷器和导管的连接。
其耐高温性质也使其在高温环境下保持稳定。
银基钎料银基钎料由银和其他合金组成，广泛用于铜管和铜铝复合管的焊接。
银基钎料的特点是其导热性和电导率较高，因此适用于需要快速散热的应用。
这使其在汽车空调系统中的应用非常重要，尤其是在冷凝器和蒸发器的制造中。
第三部分：钎料的特性密封性钎料的密封性是决定汽车空调系统性能的关键因素之一。
高质量的钎料能够确保管道的密封，防止制冷剂泄漏。
铝基钎料和银基钎料都具有出色的密封性，能够在高温和高压环境下保持其性能。
强度汽车空调系统中的管道需要承受各种力，包括振动和压力。
钎料的强度至关重要。
铝基钎料和银基钎料都具有出色的强度，可以确保管道在各种条件下保持稳定。
耐腐蚀性汽车空调系统中存在湿度和各种化学物质，这可能导致钎料腐蚀。
铝基钎料和银基钎料都具有出色的耐腐蚀性，能够抵抗湿度和化学物质的侵蚀，从而延长系统的使用寿命。
第四部分：适用性不同类型的钎料适用于不同的汽车空调系统部件。
铝基钎料主要用于与铝管相关的焊接，如铝制冷器和导管的连接。
而银基钎料则更适用于与铜管和铜铝复合管相关的焊接，如冷凝器和蒸发器。
钎料的选择还受到材料成本、可用性和性能需求的影响。
在选择钎料时，制造商需要权衡各种因素，以确保系统的可靠性和经济性。
第五部分：未来发展趋势随着汽车工业的不断发展，汽车空调系统也在不断演进。
目录摘要ⅠAbstractⅡ第1章绪论11.1课题背景11.2铝合金的性能和应用11.2.1 铝合金的性能11.2.2铝合金的应用11.3铝合金的钎焊21.4Z N-A L钎料21.5铝合金钎剂31.5.1铝用有机软钎剂31.5.2铝用反应钎剂31.6铝合金低温钎剂的研究现状41.6.1无机钎剂51.6.2有机钎剂71.7本文研究容7第2章材料和试验方法9 2.1试验主要仪器92.2试验材料92.3试验方法102.3.1氯化物钎剂的配制102.3.2软钎剂性能的试验方法112.3.3微观组织观察12第3章低温钎焊用钎剂研究14 3.1钎剂组分的性质与确定143.1.1钎剂基本组元的选取143.1.2去膜组元的选取153.1.3活性组元的选取163.2钎剂含量对钎焊性能的影响173.2.1基本组元含量对钎焊性能的影响173.2.2去膜组元含量对钎焊性能的影响193.2.3活性组元ZnCl含量对钎焊性能的影响2223.2.4小结253.3界面的微观组织分析253.4钎料铺展后的组织263.5缺陷分析273.6本章小结28第4章工艺参数对钎剂的工艺性能的影响30 4.1温度的影响304.2时间的影响324.3本章小节34结论30致错误!未定义书签。
参考文献31文献综述40摘要本文主要针对铝合金低温钎焊的要求，研究了钎剂的配方与其工艺性能。
通过不同比例的钎剂配方，采用Zn-Al钎料，测试了钎料在LY12铝板上的铺展面积和润湿角。
改变加热温度和保温时间，考察了时间和温度对钎料润湿性的影响。
成分不同的氯化物钎剂的铺展面积和润湿角各不一样，在所测试的钎剂中，当NHCl4含量为90%，钎焊温度为390℃时，综合性较好。
此时含量为8%、NaF含量为2%和ZnCl2Cl的含钎料铺展面积为1100mm2左右，润湿角为7°左右。
从显微组织中可以看出，NH4含量为90%，此时的氧化膜残留最少，钎料与母材基量在8%时，NaF含量为2%和ZnCl2本达到冶金结合；并且其反应温度与钎料的熔点最为接近。
Welding Technology Vol．40No．5May 2011·专题综述·文章编号：1002－025X (2011)05-0001-04铜/铝钎焊用软钎料及其焊接性研究现状杨刘波，孙德明，刘鹏，李静（山东建筑大学材料科学与工程学院，山东济南250101）摘要：介绍了铜/铝异种材料钎焊用的几种常见软钎料及其特点、应用及研究现状。
本文着重介绍了Sn－Zn 和Zn－Al 系钎料的特点及应用，分析了目前Sn－Zn 和Zn－Al 系钎料存在的主要问题，并对Zn－Al 系钎料在铜/铝钎焊中的应用前景进行了展望。
关键词：铜/铝；异种材料；钎焊；软钎料中图分类号：TG454文献标志码：A收稿日期：2010-10-25基金项目：中国博士后科学基金资助项目（20080430377）；山东省优秀中青年科学家科研奖励基金项目（2008BS04037，2007BS04020）0前言软钎焊是一种低温结合工艺，主要依靠钎料对母材的润湿来形成接头［1-2］。
铜/铝异种材料利用钎焊技术进行连接，既能节约资源、节省成本，又能发挥铜和铝各自的性能优势。
软钎焊已被广泛用于电子组装工艺、电机制造以及电器用端子的铝线与设备铜制引出端的连接等。
铜与铝的物理化学性能差异较大，钎焊时Al 基体表面极易氧化成致密的氧化膜，且极易在界面产生硬脆、电阻极大的Cu－Al 金属间化合物［3－5］。
钎焊时通常将金属间化合物的厚度控制在2μm 以下，才能获得成形良好的Cu /Al 异种接头，同时，又能保证其力学性能［6］。
因此，不断改善钎料性能，降低金属间化合物对Cu /Al 接头性能的影响，一直是铜／铝钎焊用软钎料研究的热点课题。
铜/铝钎焊用软钎料，正在经历从传统的Sn－Pb 钎料向绿色无铅软钎料发展的过程。
本文主要介绍常见的几种铜/铝钎焊用软钎料的特点、性能及其焊接性，阐述了Sn 基、Cd 基、Zn 基钎料的特点及其在铜/铝钎焊中的应用，重点关注Zn－Al 系软钎料研究的现状。
钎料的分类钎料是一种用于连接金属或非金属材料的材料，广泛应用于焊接、钎焊和硬焊等工艺中。
根据其成分和用途的不同，钎料可以分为多个分类。
一、按成分分类1. 锡基钎料：以锡为主要成分的钎料，常用的有铅锡钎料和银锡钎料。
铅锡钎料具有低熔点、润湿性好的特点，适用于低温钎焊。
而银锡钎料具有高强度、高温性能好的特点，适用于高温环境下的钎焊。
2. 铜基钎料：以铜为主要成分的钎料，常用的有铜锡钎料和铜磷钎料。
铜锡钎料具有良好的润湿性和导热性能，适用于钢、铜、镍等材料的钎焊。
铜磷钎料则适用于钎焊铜合金和铜与钢、铸铁等材料的连接。
3. 镍基钎料：以镍为主要成分的钎料，常用的有镍银钎料和镍铜钎料。
镍银钎料具有高强度、高温性能好的特点，适用于高温环境下的钎焊。
镍铜钎料则适用于钎焊不锈钢和镍合金等材料。
4. 铝基钎料：以铝为主要成分的钎料，常用的有铝锌钎料和铝硅钎料。
铝锌钎料具有低熔点、润湿性好的特点，适用于低温钎焊。
铝硅钎料则适用于钎焊铝合金和铝与钢、铜等材料的连接。
二、按用途分类1. 通用钎料：适用于多种金属和非金属材料的连接，具有润湿性好、强度适中的特点，广泛应用于各个行业的钎焊工艺中。
2. 不锈钢钎料：专用于不锈钢材料的钎焊，具有良好的耐腐蚀性和高温性能，能够确保连接的牢固和密封性。
3. 铸铁钎料：专用于铸铁材料的钎焊，具有良好的润湿性和热膨胀性，能够确保连接的牢固和密封性。
4. 铝合金钎料：专用于铝合金材料的钎焊，具有良好的润湿性和热膨胀性，能够确保连接的牢固和密封性。
5. 铜合金钎料：专用于铜合金材料的钎焊，具有良好的润湿性和导热性能，能够确保连接的牢固和导电性能。
三、按形状分类1. 线状钎料：呈线状的钎料，适用于手工钎焊和自动化钎焊。
2. 板状钎料：呈板状的钎料，适用于大面积的钎焊连接。
3. 粉末钎料：呈粉末状的钎料，适用于特殊形状或难以钎焊的材料。
四、按熔点分类1. 低温钎料：熔点低于450℃的钎料，适用于对材料影响较小或对热敏感的连接。
201铝钎剂成分表【最新版】目录1.引言2.201 铝钎剂的定义和作用3.201 铝钎剂的成分及其功能4.结论正文【引言】在铝制品焊接领域，钎剂的选择和使用至关重要，因为它直接影响到焊接效果和焊缝质量。
201 铝钎剂是一种常用的铝焊接钎剂，广泛应用于各种铝及铝合金的焊接过程中。
本文将对 201 铝钎剂的成分进行分析，以帮助读者更好地了解这种钎剂的特性和应用。
【201 铝钎剂的定义和作用】201 铝钎剂是一种以铝为主要成分的钎剂，其型号中的“201”表示钎剂的熔点范围，一般为 201±5℃。
在焊接过程中，钎剂的作用是在焊接接头处形成一个熔融的金属池，使焊接材料和母材在高温下相互融合。
此外，钎剂还具有保护焊接区域、防止氧化和改善焊缝成形等作用。
【201 铝钎剂的成分及其功能】201 铝钎剂的主要成分包括以下几种：1.铝（Al）：作为钎剂的主要成分，铝在钎剂中起到降低熔点、提高焊缝流动性和促进焊缝成形的作用。
2.硅（Si）：硅是钎剂中的重要元素，可以提高钎剂的粘度和流动性，有助于焊缝的成形和充填。
3.铜（Cu）：铜具有良好的导热性能和导电性能，可以提高焊缝的强度和硬度，同时改善钎剂的抗氧化性能。
4.镁（Mg）：镁可以提高钎剂的活性，促进焊缝的成形和充填，同时提高焊缝的抗拉强度和抗冲击性能。
5.锌（Zn）：锌在钎剂中主要起到降低熔点和改善焊缝成形的作用，同时还具有一定的抗氧化性能。
6.锰（Mn）：锰可以提高钎剂的硬度和抗拉强度，同时改善焊缝的抗拉强度和抗冲击性能。
7.铍（Be）：铍是一种微量元素，可以显著提高钎剂的流动性和焊缝的抗拉强度。
【结论】201 铝钎剂是一种以铝为主要成分的钎剂，广泛应用于铝及铝合金的焊接过程中。
通过合理的成分配比，201 铝钎剂可以有效降低熔点，提高焊缝的流动性和抗拉强度，同时具有良好的抗氧化性能。

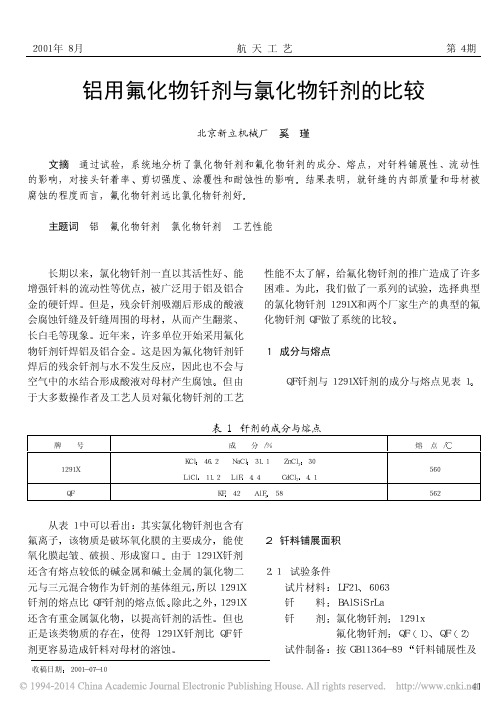

４１铝用氟化物钎剂与氯化物钎剂的比较北京新立机械厂 奚 瑾 文摘 通过试验熔点流动性的影响剪切强度结果表明氟化物钎剂远比氯化物钎剂好氯化物钎剂一直以其活性好被广泛用于铝及铝合金的硬钎焊残余钎剂吸潮后形成的酸液会腐蚀钎缝及钎缝周围的母材长白毛等现象许多单位开始采用氟化物钎剂钎焊铝及铝合金因此也不会与空气中的水结合形成酸液对母材产生腐蚀给氟化物钎剂的推广造成了许多困难我们做了一系列的试验１ 成分与熔点 ＱＦ钎剂与１２９１Ｘ钎剂的成分与熔点见表１１２９１ＸＫＣｌ３１．１ ＺｎＣｌ２１１．２ ＬｉＦ４．１５６０ＱＦＫＦ５８５６２ 从表１中可以看出该物质是破坏氧化膜的主要成分破损由于１２９１Ｘ钎剂还含有熔点较低的碱金属和碱土金属的氯化物二元与三元混合物作为钎剂的基体组元除此之外以提高钎剂的活性使得１２９１Ｘ钎剂比ＱＦ钎剂更容易造成钎料对母材的溶蚀ＬＦ２１ＢＡｌＳｉＳｒＬａ 钎 剂１２９１ｘ 氟化物钎剂１ＱＦ试件制备钎料铺展性及收稿日期４２添缝性试验方法试件为板状钎剂的放置如图１图２待全部熔化后钎料熔化钎料漫流面积中等且均匀ＱＦ２２０．６０钎剂与钎料几乎一起熔化但有跳跃ＬＦ２１ＱＦ２１９．２钎剂比钎料略早熔化但有跳跃１２９１Ｘ１１８．６０钎剂熔化很长时间１２不同母材钎料漫流面积对比２．３ 比较分析由表２及图２可以看出，用氯化物钎剂１２９１Ｘ做的钎料铺展试验无论是对ＬＦ２１还是对６０６３，钎料的铺展面积大小相差无几在ＬＦ２１上的钎料铺展面积远远大于在６０６３上的钎料铺展面积而用氟化物钎剂在ＬＦ２１和６０６３上的钎料铺展面积的区别不很明显使得钎料的铺展面积很大钎剂去膜的速度慢于钎料流动的速度而对４３于含镁较多的６０６３上的氧化膜的去除效果则很不理想钎料铺展面积很小按ＧＢ１１３６４－８９ 中的规定制备其尺寸和试验时钎料 图３ 流动性试片示意图其它条件如铺展试验图４待全部熔化后钎料熔化表面致密放钎剂处均有花斑ＱＦ３０．６７钎剂几乎与钎料同时熔化有少量断续ＬＦ２１ＱＦ３１．３３钎剂早熔化几秒钟钎料聚球表面致密待全部熔化后钎料熔化表面较致密放钎剂处均有花斑及溶蚀ＱＦ３５钎剂几乎与钎料同时熔化个别的有过烧现象６０６３ＱＦ３１．６７钎剂比钎料早熔化几秒钟钎料有聚球现象表面有大量小气孔和断续４４２６２８３０３２３４３６３８１２９１ＸＱＦ（１）ＱＦ（２）流动长度图４ 不同钎剂图４可以看出钎料流动长度相差不多１１２９１Ｘ开始熔化温度最低熔化后呈透明状ＱＦ钎剂熔化时间比钎料略早几秒观察钎料熔化情况比较困难而用ＱＦ时钎剂熔化呈透明液体操作者很容易观察到钎料熔化情况操作者在观察时没有足够的思想准备几乎所有的钎剂都会引起断续实际产品钎焊时因此这种断续是可以避免的是因为钎剂中含有重金属氯化物而ＱＦ引起的轻微溶蚀因而产生微小溶蚀用１２９１Ｘ氯化物钎剂钎料的流动长度比用ＱＦ钎剂钎料的流动长度略长这说明氟化物钎剂比较适合于ＬＦ２１铝合金更易氧化的镁在去膜的同时还会产生某种气体尤其是钎料较多的情况下就会出现气孔等现象无论是用哪一种钎剂这并不是说而是因为６０６３铝合金的熔点低在同样的温度下钎缝呈一定的角度而６０６３底板在钎缝中钎剂使得原来呈一定角度的钎缝变成小间隙的平行钎缝４ 对接头钎着率及剪切强度的影响４．１ 试验条件 试片制备 图５ 钎着率及剪切强度试片示意图４５其它条件如铺展试验表４ 剪切强度及钎着率等材料钎剂气孔及未钎透钎着率剪切强度／ＭＰａ１２９１Ｘ ＋０ －０３４．８９ＱＦ ＋０－２气孔３５．６７ＬＦ２１ＱＦ ＋０－未钎透３５．１９１２９１Ｘ＋１气孔 －０较低３２．３ＱＦ＋１气孔－７气孔较高５５．１９６０６３ＱＦ＋２气孔－２０气孔较高４９．７注－代表背面０１０２０３０４０５０６０１２９１ＸＱＦ （１）ＱＦ剪切强度图６ 剪切强度比较４．３ 比较分析 从表４和图６中我们可以看出对于ＬＦ２１铝合金一方面表明其剪切强度实质上是母材的剪切强度无法用肉眼观察钎缝的钎着率只能粗略划分对于６０６３铝合金来说比较致密在钎焊时发现同样时间下其钎料的流动速度较慢呈网状用氯化物钎剂钎焊的钎缝表面质量较好说明氯化物钎剂的作用偏向于减小液态钎料的界面张力所以钎料易于沿着角走在钎缝的内部则体现在有些氧化膜未去除４６钎焊的钎缝表面质量较差表面粗糙钎着率高这种状况说明氟化物钎剂去氧化膜作用较好来不及全部排出就会产生很多气孔尤其是在６０６３铝合金上不易沿着角流动但是无论是气孔还是断续其对剪切强度的影响还是较弱的用氟化物钎剂钎焊的试片的剪切强度要远远高于用氯化物钎剂的在进行钎剂流动试验的试片中挑出部分试片进行导电氧化和盐雾试验Ｑ／ＲＡ１１５．２３－９６ＧＢ２４２３．１７－８１Ｋｄ ３５２２ｈ烘干５％７．２１ｈ 从表５可以看出１ＱＦ钎焊后涂覆及盐雾试验后的结果远比用氯化物钎剂１２９１Ｘ钎焊后涂覆及盐雾试验后要好试件表面非常干净从表５还可以看出６０６３材料比ＬＦ２１更易产生腐蚀放钎剂处有大块花斑金黄色钎缝与母材颜色基本一致颜色变浅尾部析出盐ＱＦ银白色钎缝局部比母材颜色略浅未见异常ＬＦ２１ＱＦ银白色金黄色针孔发黑颜色变浅放钎剂处有大块花斑及腐蚀凹坑红黄色钎缝局部比母材颜色略浅颜色变浅并有点点黑斑１有钎剂未洗尽红黄色针孔发黑颜色变浅２钎缝局部比母材颜色略浅未见异常６ 结论 综合以上各项比较分析仅就钎焊过程和钎缝的表面而言在钎焊过程中操作者不易观察钎料的熔化钎缝极易产生气孔钎焊时易产生过烧保证焊件的温度均衡就钎缝的内部质量和母材被腐蚀的程度来说。
产品介绍1）简介Assty这种焊剂化学名称：氟铝酸钾；化学分子式：KAIF4;性状：白色的结晶粉末，主要化学成份为KF-AIF3二元系低共晶点组成；无毒无味、无污染，长期存放不吸潮，不变质。
产品特点：钎剂可以完全熔化，且清亮透明，并可清除铝表面的氧化膜；扩散迅速，漫流均匀，渗透性强，润湿工艺性能良好；焊接表面光洁，不留残渣，不发黑，不用清洗；焊接后在产品表面形成均匀的薄膜，无腐蚀性，具有良好的防腐性。
用途：应用于铝-铝、铝-铝合金等钎焊中，广泛用于汽车铝质热交换器、中冷器、水箱、冷凝器、蒸发器和加热器散热部件等。
2）焊接工序图一所示的焊接工序同以往的焊接工序基本相同。
我们的产品（Assty）在焊接特性方面与传统的含氯钎焊剂基本相同。
它是一种氟铝酸钾钎剂，无腐蚀性、不吸潮。
焊接是在惰性气体（氮气）气氛中进行，这时产生的残余焊剂涂层不具有腐蚀性，所以在焊接完成后无需清洗。
部件Parts清洗Degrease, Rinse焊接条件(Brazing Condition )A.氮气气氛(N> gas atmosphere )露点(Dew point ) : -40 °C 焊剂喷淋Flux, Spray氧气(O Concentration):100ppm 温度C.(Temperature) :600 ± 10 °C图一、一般的钎焊过程3)Assty焊剂的优点我们焊剂是白色粉末状焊剂，有如下优点：(1)没有任何吸湿性，不与水分和铝发生化学反应(2)混合在水中成为浆状时，极少溶解于水(3)在560C以下温度时保持固体状态，而温度大约为570-580 C 时开始变成液体状态(4)在熔融阶段，焊剂被熔化并破坏氧化膜(5)在熔融阶段，我们焊剂的扩展性和渗透性大大优于含氯焊剂(6)焊接完成后，铝的表面上形成的焊接层不具有腐蚀性4)焊接条件焊接的一般条件如下：.. 2(1)焊剂量〜5g/m(2)焊接气氛:氮气气氛(1atm)(3)露点：-40 C(4)氧气浓度:100ppm以下(5)焊接温度:600 ± 10C焊接效果取决于焊接气氛和所用焊剂量，特别是气氛中露点的影响很大。
201铝钎剂成分表摘要：一、铝钎剂的简介二、201铝钎剂的成分三、201铝钎剂的性能与应用四、201铝钎剂的注意事项正文：铝钎剂是一种用于铝制品焊接的助剂，它能帮助焊接材料更好地润湿铝表面，提高焊接效果。
在这篇文章中，我们将详细介绍201铝钎剂的成分、性能和应用，以及在使用过程中需要注意的事项。
一、铝钎剂的简介铝钎剂是一种在铝及铝合金焊接过程中使用的助剂，它的主要作用是在焊接过程中降低熔点、润湿铝表面，从而提高焊接接头的强度和密封性。
铝钎剂的种类繁多，其中201铝钎剂是一种广泛应用的钎剂。
二、201铝钎剂的成分201铝钎剂的主要成分包括：铝、锂、钾、钠、钙、镁等元素。
这些成分可以降低焊接过程中的熔点，使得铝更容易被焊接材料润湿，从而提高焊接效果。
此外，201铝钎剂还含有适量的氟化物，以提高钎剂的稳定性。
三、201铝钎剂的性能与应用201铝钎剂具有良好的焊接性能，可以广泛应用于各种铝及铝合金的焊接过程中。
它具有以下性能特点：1.降低熔点：201铝钎剂可以降低焊接过程中的熔点，使得铝更容易被焊接材料润湿。
2.润湿性好：201铝钎剂具有良好的润湿性，能有效提高焊接接头的强度和密封性。
3.稳定性高：201铝钎剂在焊接过程中不易挥发，可保证焊接质量的稳定性。
4.兼容性好：201铝钎剂与多种焊接材料相容，可适用于不同的焊接工艺。
因此，201铝钎剂被广泛应用于航空航天、汽车、建筑、电子等行业的铝及铝合金焊接过程中。
四、201铝钎剂的注意事项在使用201铝钎剂时，需要注意以下几点：1.储存：201铝钎剂应储存在干燥、通风、避光的环境中，避免与酸、碱等腐蚀性物质接触。
2.焊接前处理：在焊接前，应对铝材进行表面处理，去除油污、氧化膜等杂质，以保证焊接质量。
3.焊接工艺：根据焊接材料和工艺的要求，合理选择焊接电流、焊接电压等参数，以保证焊接效果。
4.安全防护：在焊接过程中，应佩戴防护手套、口罩等防护用品，避免钎剂与皮肤、眼睛直接接触。
钎剂及其选用方法钎剂是钎焊时使用的熔剂，它的作用是清除钎料和母材表面的氧化物，并保护焊件和液态钎料在钎焊过程中免于氧化，改善液态钎料对焊件的润湿性。
对于大多数钎焊方法，钎剂是不可缺少的。
一、对钎剂的基本要求(1)钎剂应具有足够的去除母材及钎料表面氧化物的能力。
(2)钎剂的熔点及最低活性温度应低于钎料的熔点。
(3)钎剂在钎焊温度下具有足够的润湿性。
(4)钎剂中各组分的气化(蒸发)温度应比钎焊温度高，以避免钎剂挥发而丧失作用。
(5)钎剂以及清除氧化物后的生成物，其密度均应尽量小，以利于浮在表面，不在钎缝中形成夹渣。
(6)钎剂及其残渣对钎料及母材的腐蚀性要小。
(7)钎剂的挥发物应当无毒性。
(8)钎焊后，残留钎剂及钎焊残渣应当容易清除。
二、软钎剂软钎剂是在450℃以下进行钎焊用的钎剂，分为以下两大类：(一)非腐蚀性软钎剂这种钎剂化学活性比较弱，对母材几乎无腐蚀作用。
松香、胺、有机卤化物等都属于非腐蚀性软钎剂。
松香是最常用的钎剂，一般以粉末或以酒精、松节油溶液的形式使用。
松香钎剂只能在300℃以下使用，超过此温度时将碳化而失效。
通常加入活性物质配成活性松香钎剂，以提高其去除氧化物的能力。
(二)腐蚀性软钎剂这种钎剂化学活性强，热稳定性好，可用于黑色金属及有色金属的钎焊，但是钎焊后的残留物必须彻底洗净。
常用的腐蚀性软钎剂见表7—13。
表7—13 常用的腐蚀性软钎剂牌号组分(质量分数)(％) 应用范围RJ 1 氯化锌40，水60钢、铜、黄铜和青铜RJ 3 氯化锌40，氯化铵5，水55钢、铜、黄铜和青铜RJ 5 氯化锌25，盐酸(密度1.198／cm3)25，水50不锈钢、碳素钢、铜合金RJ 8 氯化锌65，氯化钾14，氯化钠11，氯化铵10铜及铜合金三、硬钎剂硬钎剂是在450℃以上进行钎焊用的钎剂，常用的硬钎剂组分及用途见表7—14。
表7—14 常用的硬钎剂组分及用途牌号组分(质量分数)(％)钎焊温度(℃)用途YJ1 硼砂100 800～1150 用铜基钎料钎焊碳素钢、铜、铸铁、硬质合金等YJ2 硼砂25，硼酸75 850～1150YJ7 硼砂50，硼酸35，氟化钾15 650～850用银基钎料钎焊钢、铜合金、不锈钢和高温合金YJ8 硼砂50，硼酸10，氟化钾40 >800 用铜基钎料钎焊硬质合金QJ -101 QJ -10 2 硼酐30，氟硼酸钾70氟化钾42，硼酐35，氟硼酸钾23550~850650~850用银基钎料钎焊铜及铜合金、钢，不锈钢和高温合金201 硼酐77±1，脱水硼砂12±1，氟化钙10±0．5 850~1150用铜基钎料或镍基钎料钎焊不锈钢和高温合金QJ 105 氟化镉29～31，氯化锂24～26，氯化钾24～26，氯化锌13～16，氯化铵4．5～5．5450~600钎焊铜及铜合金黑色金属常用的硬钎剂是硼砂、硼酸及其混合物。
