纳米压痕技术实验及其应用简介纳米压痕技术（Nanoindentation）是一种用于研究材料力学性质的精密技术。
通过在材料表面施加一定载荷，然后测量载荷与压痕深度之间的关系，可以得到材料的硬度、弹性模量等力学性质。
本文将介绍纳米压痕技术的基本原理、实验步骤以及在材料科学领域中的应用。
基本原理纳米压痕技术基本原理是利用钢球或金刚石尖端通过纳米压头在被测材料表面施加载荷，然后测量载荷与压痕深度的关系。
通过分析载荷-压痕深度曲线，可以获得材料的硬度、弹性模量等力学参数。
实验步骤1.样品制备：制备需要进行纳米压痕实验的材料样品，通常是块状的金属、陶瓷、聚合物等材料。
2.仪器校准：校准纳米压头的载荷传感器和位移传感器，确保实验数据准确可靠。
3.压痕实验：在样品表面选取合适的位置进行压痕实验，在一定载荷范围内施加载荷并记录载荷-压痕深度曲线。
4.数据处理：通过数据处理软件对实验数据进行分析，计算得到材料的硬度、弹性模量等力学参数。
应用领域纳米压痕技术在材料科学领域中有着广泛的应用，主要包括：•材料硬度测试：纳米压痕技术可以准确测量材料的硬度，对于评估材料的力学性能非常重要。
•薄膜力学性质研究：对于薄膜材料而言，纳米压痕技术可以有效地评估其力学性质。
•生物材料力学性质研究：在生物材料研究领域，纳米压痕技术可以帮助科研人员了解生物材料的力学性能，如骨骼、牙齿等。
结论纳米压痕技术作为一种精密的材料力学测试方法，在材料科学领域有着广泛的应用前景。
通过实验分析，可以更准确地评估材料的力学性能，为材料设计和研发提供重要参考。
以上就是关于纳米压痕技术实验及其应用的文档内容，希术能对您有所帮助。

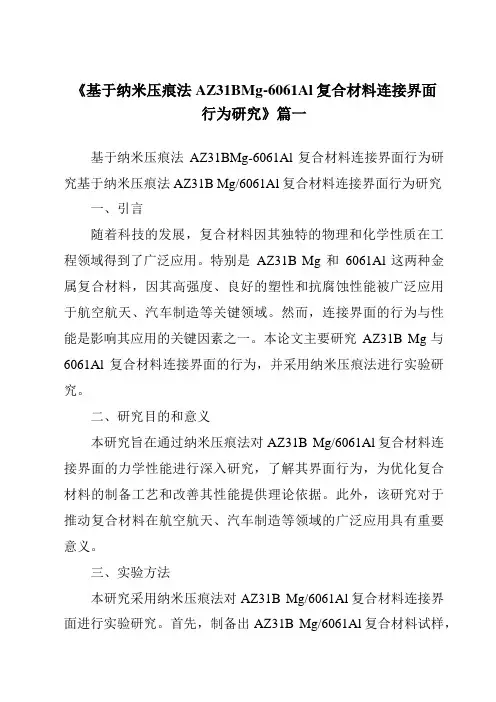

《基于纳米压痕法AZ31BMg-6061Al复合材料连接界面行为研究》篇一基于纳米压痕法AZ31BMg-6061Al复合材料连接界面行为研究基于纳米压痕法AZ31B Mg/6061Al复合材料连接界面行为研究一、引言随着科技的发展，复合材料因其独特的物理和化学性质在工程领域得到了广泛应用。
特别是AZ31B Mg和6061Al这两种金属复合材料，因其高强度、良好的塑性和抗腐蚀性能被广泛应用于航空航天、汽车制造等关键领域。
然而，连接界面的行为与性能是影响其应用的关键因素之一。
本论文主要研究AZ31B Mg与6061Al复合材料连接界面的行为，并采用纳米压痕法进行实验研究。
二、研究目的和意义本研究旨在通过纳米压痕法对AZ31B Mg/6061Al复合材料连接界面的力学性能进行深入研究，了解其界面行为，为优化复合材料的制备工艺和改善其性能提供理论依据。
此外，该研究对于推动复合材料在航空航天、汽车制造等领域的广泛应用具有重要意义。
三、实验方法本研究采用纳米压痕法对AZ31B Mg/6061Al复合材料连接界面进行实验研究。
首先，制备出AZ31B Mg/6061Al复合材料试样，并对试样进行处理以满足实验要求。
然后，采用纳米压痕仪对连接界面进行实验，并记录压痕的深度和形状。
通过分析压痕数据，研究连接界面的力学性能和界面行为。
四、实验结果（一）压痕深度与形状分析通过纳米压痕实验，我们得到了连接界面的压痕深度和形状数据。
实验结果表明，在一定的压力下，AZ31B Mg和6061Al的连接界面处出现了明显的塑性变形。
随着压力的增加，压痕深度逐渐增大，但形状基本保持一致。
（二）力学性能分析根据压痕数据，我们计算了连接界面的硬度、弹性模量和屈服强度等力学性能参数。
实验结果显示，AZ31B Mg/6061Al复合材料连接界面的硬度、弹性模量和屈服强度均高于单一金属材料。
这表明复合材料连接界面的力学性能得到了显著提高。
（三）界面行为分析通过分析压痕实验数据，我们发现AZ31B Mg和6061Al在连接界面处存在明显的相互作用。

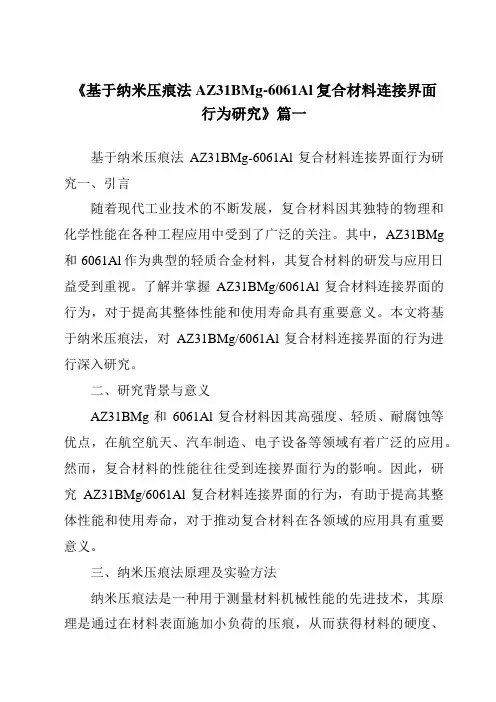

《基于纳米压痕法AZ31BMg-6061Al复合材料连接界面行为研究》篇一基于纳米压痕法AZ31BMg-6061Al复合材料连接界面行为研究一、引言随着现代工业技术的不断发展，复合材料因其独特的物理和化学性能在各种工程应用中受到了广泛的关注。
其中，AZ31BMg 和6061Al作为典型的轻质合金材料，其复合材料的研发与应用日益受到重视。
了解并掌握AZ31BMg/6061Al复合材料连接界面的行为，对于提高其整体性能和使用寿命具有重要意义。
本文将基于纳米压痕法，对AZ31BMg/6061Al复合材料连接界面的行为进行深入研究。
二、研究背景与意义AZ31BMg和6061Al复合材料因其高强度、轻质、耐腐蚀等优点，在航空航天、汽车制造、电子设备等领域有着广泛的应用。
然而，复合材料的性能往往受到连接界面行为的影响。
因此，研究AZ31BMg/6061Al复合材料连接界面的行为，有助于提高其整体性能和使用寿命，对于推动复合材料在各领域的应用具有重要意义。
三、纳米压痕法原理及实验方法纳米压痕法是一种用于测量材料机械性能的先进技术，其原理是通过在材料表面施加小负荷的压痕，从而获得材料的硬度、弹性模量等力学性能参数。
在本文的研究中，我们采用纳米压痕法对AZ31BMg/6061Al复合材料连接界面进行测试，以了解其界面行为。
实验过程中，我们首先制备了AZ31BMg/6061Al复合材料试样，然后利用纳米压痕仪在试样的连接界面处施加压力，记录压力与位移的关系，从而得到连接界面的力学性能参数。
四、实验结果与分析通过纳米压痕法测试，我们得到了AZ31BMg/6061Al复合材料连接界面的硬度、弹性模量等力学性能参数。
实验结果表明，连接界面的硬度高于单一材料的硬度，表明复合材料在连接界面处具有更好的力学性能。
此外，我们还发现连接界面的弹性模量也表现出较高的值，说明连接界面具有良好的弹性和刚度。
进一步分析表明，连接界面的力学性能与材料的微观结构密切相关。

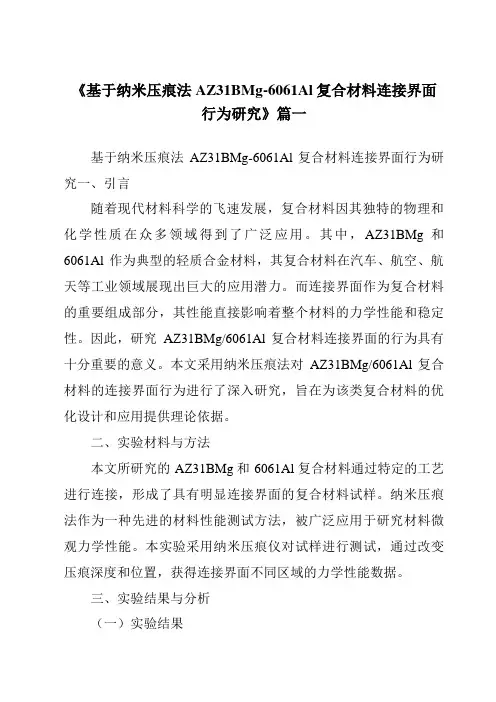

《基于纳米压痕法AZ31BMg-6061Al复合材料连接界面行为研究》篇一基于纳米压痕法AZ31BMg-6061Al复合材料连接界面行为研究一、引言随着现代材料科学的飞速发展，复合材料因其独特的物理和化学性质在众多领域得到了广泛应用。
其中，AZ31BMg和6061Al作为典型的轻质合金材料，其复合材料在汽车、航空、航天等工业领域展现出巨大的应用潜力。
而连接界面作为复合材料的重要组成部分，其性能直接影响着整个材料的力学性能和稳定性。
因此，研究AZ31BMg/6061Al复合材料连接界面的行为具有十分重要的意义。
本文采用纳米压痕法对AZ31BMg/6061Al复合材料的连接界面行为进行了深入研究，旨在为该类复合材料的优化设计和应用提供理论依据。
二、实验材料与方法本文所研究的AZ31BMg和6061Al复合材料通过特定的工艺进行连接，形成了具有明显连接界面的复合材料试样。
纳米压痕法作为一种先进的材料性能测试方法，被广泛应用于研究材料微观力学性能。
本实验采用纳米压痕仪对试样进行测试，通过改变压痕深度和位置，获得连接界面不同区域的力学性能数据。
三、实验结果与分析（一）实验结果通过纳米压痕法测试，我们获得了AZ31BMg/6061Al复合材料连接界面不同区域的力学性能数据，包括硬度、弹性模量等。
同时，我们还观察到了连接界面在不同压痕条件下的形貌变化。
（二）结果分析1. 硬度分析：通过对不同区域进行纳米压痕测试，我们发现连接界面的硬度分布呈现出明显的梯度变化。
这表明连接界面不同区域的力学性能存在差异，这可能与界面处的微观结构、化学成分等因素有关。
2. 弹性模量分析：与硬度类似，连接界面的弹性模量也呈现出梯度变化。
这表明连接界面在受到外力作用时，不同区域的变形能力存在差异。
3. 形貌变化分析：在纳米压痕过程中，我们观察到连接界面的形貌发生了明显变化。
这可能是由于在压痕过程中，界面处的微观结构发生了改变或发生了塑性变形。
利用纳米压痕技术研究材料力学性能的实验方法和数据处理纳米压痕技术是一种常用的实验方法，用于研究材料的力学性能。
通过在材料表面施加一定的压力，可以得出材料的硬度、弹性模量、塑性和蠕变等力学性能参数。
本文将介绍纳米压痕技术的实验方法和数据处理。
一、实验方法纳米压痕实验的基本步骤包括样品制备、仪器调试和实验操作三个环节。
1. 样品制备首先，需要选择一种适合的材料作为实验样品。
通常选择金属、陶瓷或者聚合物等材料进行实验，要求样品平整光滑，无表面缺陷和污染。
2. 仪器调试将样品放置在纳米压痕仪上，通过调整压头的位置和角度，使其与样品接触。
此外，还需要调节加载速度和加载时间等参数，以便获得准确的实验数据。
3. 实验操作将压头从样品表面开始施加压力，然后逐渐升高，并不断记录加载力和压头的位移。
在实验过程中，还可以观察材料的变形情况，并记录下来。
二、数据处理纳米压痕实验的数据处理主要包括硬度计算、弹性模量计算和力学性能参数曲线的绘制。
1. 硬度计算根据实验中测得的加载力和压头位移数据，可以通过分析加载-位移曲线，确定实际的压痕深度。
然后，根据深度和试验过程中加载的最大力，可以计算出材料的硬度值。
2. 弹性模量计算纳米压痕实验中，弹性阶段的加载-位移曲线可以用来计算材料的弹性模量。
通过测量压头与样品接触前后的压头力和位移，以及样品的几何参数，可以利用相关公式计算出弹性模量值。
3. 力学性能参数曲线绘制根据实验中测得的硬度和弹性模量值，可以绘制出材料的力学性能参数曲线。
这个曲线可以展示材料在不同压力条件下的硬度、弹性模量和塑性等性能参数。
三、纳米压痕技术的应用纳米压痕技术广泛应用于材料研究和工程实践领域。
它可以用来评估材料的力学性能，了解材料的结构和性质之间的关系，同时也有助于材料的设计和优化。
1. 材料研究通过纳米压痕实验，可以研究材料的力学行为和变形机制。
例如，可以了解到材料的塑性行为、蠕变特性和疲劳性能等。
这些信息对于材料的研究和发展具有重要意义。
纳米压痕实验报告姓名：张永钦学号：15120982专业：力学班级：15-01一、实验目的1. 了解材料微纳米力学测试系统的构造、工作原理。
2. 掌握载荷-位移曲线的分析手段。
3. 用纳米压痕方法测定的杨氏模量与硬度。
二、实验仪器和设备TriboIndenter 型材料微纳米力学测试系统三、实验原理与方法纳米压痕技术又称深度敏感压痕技术，它通过计算机控制载荷连续变化，并在线监测压入深度。
一个完整的压痕过程包括两个步骤，即所谓的加载过程与卸载过程。
在加载过程中，给压头施加外载荷，使之压入样品表面，随着载荷的增大，压头压入样品的深度也随之增加，当载荷达到最大值时，移除外载，样品表面会存在残留的压痕痕迹。
图1为典型的载荷-位移曲线。
从图1中可以清楚地看出，随着实验载荷的不断增大，位移不断增加，当载荷达到最大值时，位移亦达到最大值即最大压痕深度max h ；随后卸载，位移最终回到一固定值，此时的深度叫残留压痕深度r h ，也就是压头在样品上留下的永久塑性变形。
刚度S 是实验所测得的卸载曲线开始部分的斜率，表示为hP S d d u=(1) 式中，u P 为卸载载荷。
最初人们是选取卸载曲线上部的部分实验数据进行直线拟合来获得刚度值的。
但实际上这一方法是存在问题的，因为卸载曲线是非线性的，即使是在卸载曲线的初始部分也并不是完全线性的，这样，用不同数目的实验数据进行直线拟合，得到的刚度值会有明显的差别。
因此Oliver 和Pharr 提出用幂函数规律来拟合卸载曲线，其公式如下()mh h A P f u -= (2)其中，A 为拟合参数，f h 为残留深度，即为r h ，指数m 为压头形状参数。
m ，A 和f h 均由最小二乘法确定。
对式(2)进行微分就可得到刚度值，即载荷位移图1 典型的载荷-位移曲线()1f max u maxd d -=-==m h h h h A m hP S (3)该方法所得的刚度值与所取的卸载数据多少无关，而且十分接近利用很少卸载数据进行线性拟合的结果，因此用幂函数规律拟合卸载曲线是实际可行的好方法。
纳米压痕实验报告（一）引言概述：纳米压痕实验是一种常用的材料力学测试方法，通过对材料进行微小压痕，可以研究材料的力学性能和变形行为。
本文将对纳米压痕实验的方法、实验装置、实验步骤、测试参数和结果进行详细介绍和分析，以期为深入了解纳米压痕实验提供参考。
正文：一、纳米压痕实验方法1.1 传统压痕法与纳米压痕法的区别1.2 纳米压痕实验的优势与应用场景1.3 实验材料的选择与准备二、纳米压痕实验装置2.1 纳米压痕仪器的组成与工作原理2.2 纳米压头的结构与功能2.3 实验中所需的辅助设备及其作用三、纳米压痕实验步骤3.1 样品的加工与制备3.2 实验前的样品表面处理3.3 压痕参数的设置与调整3.4 压痕实验的操作步骤3.5 实验后样品的处理与测量四、纳米压痕实验参数与理论分析4.1 压痕深度与硬度的关系分析4.2 压痕直径与弹性模量的计算方法4.3 弹性回弹与塑性变形的测定4.4 扩展失效与压痕形变的研究4.5 温度对压痕行为的影响五、纳米压痕实验结果与讨论5.1 实验样品的压痕图像与参数5.2 不同材料的压痕行为对比5.3 纳米压痕实验的数据可靠性与重复性5.4 工程应用中的纳米压痕实验案例5.5 纳米压痕实验的未来发展趋势总结：通过本次纳米压痕实验，我们深入了解了纳米压痕实验的方法、实验装置、实验步骤、测试参数和结果。
纳米压痕实验在材料力学研究和工程应用中具有重要的价值，通过对材料的微小压痕分析，可以获得材料的力学性能、变形行为等关键信息。
随着纳米技术的不断发展，纳米压痕实验将在材料科学、纳米材料、生物材料等领域的应用得到更广泛的拓展和深入研究。
单晶铝纳米级硬度测试[实验目的及意义]硬度作为材料多种力学特性的“显微探针”,与材料的强度、耐磨性、弹塑性、韧性等物理量之间有着密不可分的联系, 因此在纳米尺度下对材料的硬度特性进行测量与分析,有着重要而现实的意义。
本实验目的:1.学习纳米压痕法,掌握其原理和计算方法；2.研究单晶铝纳米硬度,对纳米硬度的压痕尺寸效应现象进行分析。
[实验原理]目前,纳米级硬度的测量一般采用纳米压痕法。
该方法通过高分辨力的致动器和传感器,可以精确、连续地纪录加载与卸载期间载荷与位移的数据,非常适合于材料表层微/纳米级力学特性的测量。
使用纳米硬度计对单晶铝进行了纳米压痕实验，并计算硬度值，重点观察和分析了纳米级条件下单晶铝的硬度性质。

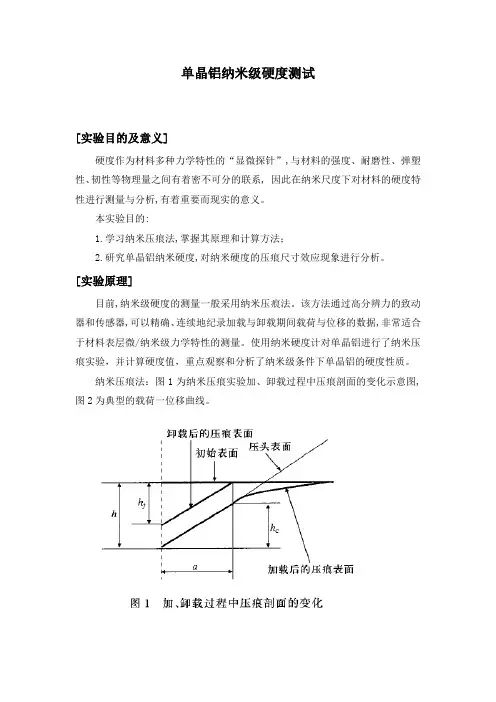

纳米压痕法：图1为纳米压痕实验加、卸载过程中压痕剖面的变化示意图, 图2为典型的载荷一位移曲线。
由图可以看出，在加载过程中试样表面首先发生的是弹性变形，随着载荷进一步提高，塑性变形开始出现并逐步增大；卸载过程主要是弹性变形恢复的过程，塑性变形最终使得样品表面形成了压痕。
图2中P max为最大载荷,H max为最大位移,h f了为卸载后的位移,S为卸载曲线初期的斜率。
纳米硬度的计算仍采用传统的硬度公式H = P / A （1）式中:H 为硬度,GPa；P为最大载荷,即上文中的P max，uN；A为压痕面积投影,nm2。
但与传统硬度计算方法不同的是,A 值不是由压痕照片得到,而是根据“接触深度”h c(单位为nm )计算得到的,这是由于纳米硬度实验中载荷和压深很小, 如果沿用传统硬度实验中的方法确A值,则计算出的硬度值往往出现较大误差。
具体关系式需通过实验来确定,根据压头形状的不同,一般采用多项式拟合的方法,针对三角锥形压头, 其拟合公式为：式中“接触深度”h c由下式计算得出式中：ε是与压头形状有关常数，对于球形或三角锥形压头可以取ε=0.75。
而S的值可以通过对载荷—位移曲线的卸载部分进行拟合，再对拟合函数求导得出，即式中：Q为拟合函数。
