×××雨水情自动测报系统操作规程一、系统概况水文遥测系统是采用现代技术收集水情信息的先进手段，它具有自动化程度高、传递信息快速、准确等特点，是防汛信息源的重要组成部分。
×××水文自动遥测系统由×××中心站、中继站和×××雨量水位站、××雨量站、×××雨量站、×××雨量站、×××雨量站、×××雨量站、×××雨量站、×××雨量水位站等组成。
实时雨量、水位数据自动上传到RTU(Remote Telemetry Unit)，RTU经过汇总和逻辑处理后，采用水利部规定频点的无线超短波传输方式将数据上传至中继站，然后由中继站上传至×××中心站，中心站对实时数据进行实时监控，并将实时数据写入SQL SERVER水文数据库，用户可查询、统计、打印及修改数据库中的各种数据。
系统操作规则是系统正常运行的保证，系统良好的运行对保证系统将×××流域内的水情数据在短时间内传递至决策机构，及时的让水库决策机构掌握水库流域内实时水情数据，以便进行洪水预报和优化调度，从而确保水库工程安全运行和汛期防洪。
为确保系统长期正常运行,规范和加强系统管理工作，特制定本规则。
二、系统操作规则1、工作人员须认真做好每天的运行，对遥测水情数据应拷贝保存，以防止原始水情数据因系统故障或其它设备故障丢失；不得随意清除前置机、后台机的数据，如万不得已，必须经分管领导同意并备案。
3、工作人员必须熟悉各设备的操作方法，严格按操作规程及设备说明书的规定，进行各种操作和处理。
仪器设备长时间不用要作好防潮、防尘处理工作，每隔两个月左右将仪器通一次电。

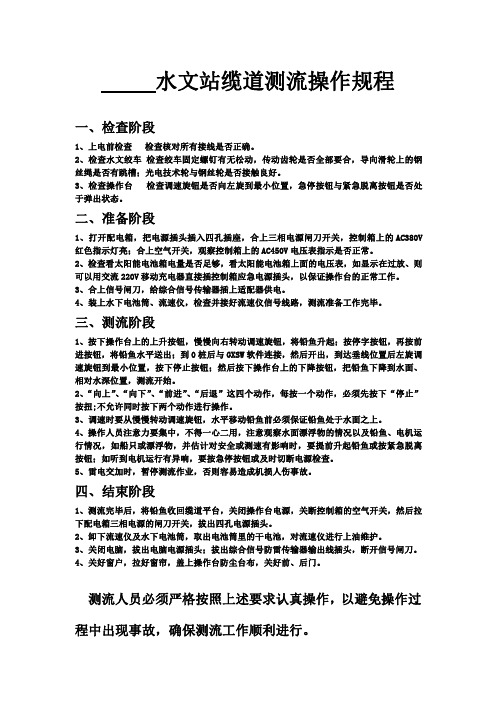

水文站缆道测流操作规程一、检查阶段1、上电前检查检查核对所有接线是否正确。
2、检查水文绞车检查绞车固定螺钉有无松动，传动齿轮是否全部要合，导向滑轮上的钢丝绳是否有跳槽；光电技术轮与钢丝轮是否接触良好。
3、检查操作台检查调速旋钮是否向左旋到最小位置，急停按钮与紧急脱离按钮是否处于弹出状态。
二、准备阶段1、打开配电箱，把电源插头插入四孔插座，合上三相电源闸刀开关，控制箱上的AC380V 红色指示灯亮；合上空气开关，观察控制箱上的AC450V电压表指示是否正常。
2、检查看太阳能电池箱电量是否足够，看太阳能电池箱上面的电压表，如显示在过放、则可以用交流220V移动充电器直接插控制箱应急电源插头，以保证操作台的正常工作。
3、合上信号闸刀，给综合信号传输器插上适配器供电。
4、装上水下电池筒、流速仪，检查并接好流速仪信号线路，测流准备工作完毕。
三、测流阶段1、按下操作台上的上升按钮，慢慢向右转动调速旋钮，将铅鱼升起；按停字按钮，再按前进按钮，将铅鱼水平送出；到0桩后与GXSW软件连接，然后开出，到达垂线位置后左旋调速旋钮到最小位置，按下停止按钮；然后按下操作台上的下降按钮，把铅鱼下降到水面、相对水深位置，测流开始。
2、“向上”、“向下”、“前进”、“后退”这四个动作，每按一个动作，必须先按下“停止”按扭;不允许同时按下两个动作进行操作。
3、调速时要从慢慢转动调速旋钮，水平移动铅鱼前必须保证铅鱼处于水面之上。
4、操作人员注意力要集中，不得一心二用，注意观察水面漂浮物的情况以及铅鱼、电机运行情况，如船只或漂浮物，并估计对安全或测速有影响时，要提前升起铅鱼或按紧急脱离按钮；如听到电机运行有异响，要按急停按钮或及时切断电源检查。
5、雷电交加时，暂停测流作业，否则容易造成机损人伤事故。
四、结束阶段1、测流完毕后，将铅鱼收回缆道平台，关闭操作台电源，关断控制箱的空气开关，然后拉下配电箱三相电源的闸刀开关，拔出四孔电源插头。
水位测控仪使用说明书V2.0济南智泽贸易有限公司目录1、概述 (2)2、技术指标 (2)3、工作原理 (3)4、面板布置及使用方法 (4)5、安装与调整 (6)6、注意事项 (11)7、低功耗说明 (11)8、质保与售后 (12)9、联系方式 (12)10、免责声明 (12)一、概述水位测控仪，是根据水利工程的实际需要而制造的，它和模拟量输入的液位传感器（如投入式或超声波传感器）相配合组成水位测控系统。
水位测控仪采用微电脑控制技术，具有测量值和设定值数码显示；输入输出电路采用光电隔离技术；三个继电器动作(上限、下限、设定点三个预置点)；4-20mA标准模拟量输出，RS485串行通讯接口等。
继电器动作预置由仪表面板的按键完成，继电器动作时相应的指示灯点亮、蜂鸣器发出报警(静、响可控)功能。
该仪表通过内部设定可完成：海拔基值的设定、测量数据的修正系数、4-20mA对应满量程调整等。
传感器相对零点，用户可轻松地查看和设置等，可选择显示相对水位和设定水位或显示相对水位和绝对水位(含海拔基值),是理想的水位测控仪表。
下图为水位测控仪系统结构示意图：二、技术指标1、相对测量范围：0~65000cm(或0~65000mm)2、绝对测量范围：海拔基值~99999cm(或海拔基值~99999mm)3、分辨率：1cm(或1mm)4、修正系数：(1~65000)/10000用户可自行调节5、精度；±0.1%×量程±1cm(或±1mm)微处理器4-20mA输出RS485接口声光报警继电器输出设定值LED显示测量值LED显示6、海拔基值设定：-9999~99999cm (或-9999~99999mm)7、输出接点：●上限：测量值大于等于上限值，声、光报警，上限继电器动作；●下限：测量值小于等于下限值，声、光报警，下限继电器动作；●设定：测量值大于等于设定值，声、光报警，设定继电器动作；●触点容量：AC220V/5ADC125V/5A8、输入信号：4-20mA 标准模拟量信号9、输出信号(光电隔离)：4-20m 标准模拟量输出(对应值用户可自行调节)(选配)10、通讯接口:RS485接口(支持MODBUS-RTU 协议)11、工作环境：无剧烈振动防尘场所；温度：-20—60℃湿度：≤95%12、工作电压：AC220V ±10%50HZ13、机箱尺寸∥(开口尺寸)(单位mm)：高80×宽160×深120∥高76×宽152三、工作原理水位变化带动传感器变化，将变化的水位转变为4-20mA 模拟信号后，输入到测控仪，经微处理器处理后，以数字显示其水位值，同时按照不同的设定值及上限、下限控制继电器触点输出状态，提供控制信号。
HY-3型全自动水文缆道控制台的应用与实践管新国;魏庆杰【摘要】The cableway console is used widely in current work of the hydrological flow test, the console combines many functions in one, meanwhile, the advanced communication technology is applied to transmit the signals with high automation, however, there are still high demands for the technical staff using the technique.For this, the paper described in details the major design parameters,specification,operating guide and attention about how to use the brand new hydrological cableway console, the function of automatic flow and major innovation points so as to provide support for hydrological test work.%当前在水文流量测验工作中,缆道控制台的使用越来越广泛,控制台集多种功能于一体,同时还运用了先进的通信技术进行信号传输,自动化程度相当高,但是对于使用人员的技术素质要求也较高.为此文章详细介绍了一种全新的水文缆道控制台的主要参数设置及说明、操作指南及注意事项,全自动测流的功能实现及主要创新点,以期可以更好的为水文测验工作提供支持.【期刊名称】《黑龙江水利科技》【年(卷),期】2017(045)003【总页数】3页(P113-115)【关键词】水文缆道;全自动测流;缆道信号;控制台【作者】管新国;魏庆杰【作者单位】河北省承德水文水资源勘测局,河北承德 067000;河北省承德水文水资源勘测局,河北承德 067000【正文语种】中文【中图分类】P335流速仪法作为常规测流、率定校测其它测流方法在水文测验中占据着不可替代的位置。
全自动水文缆道远程测流规程1 范围本文件规定了全自动水文缆道远程测流系统的组成与要求、操作、误差来源与控制、检查与维护。
本文件适用于水文测站全自动水文缆道远程测流。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 27994 水文自动测报系统设备通用技术条件GB/T 50095 水文基本术语和符号标准GB 50179 河流流量测验规范SL/T 247 水文资料整编规范SL/T 651 水文监测数据通信规约3 术语和定义GB/T 50095界定的术语和定义适用于本文件。
3.1全自动水文缆道远程测流系统在传统水文缆道系统基础上，通过远程控制实现数据自动采集、传输、处理的流量测验系统。
4 系统组成与要求4.1 组成全自动水文缆道远程测流系统主要由供电、运行（水平、垂直）、控制、测算软件、图像监视、网络传输、安全保护等分系统及钢塔、主索、绞车等传统缆道基础设施。
4.2 要求4.2.1 供电系统供电系统应符合下列要求：a)控制、图像监视、网络传输等系统能适应交流、直流两种电源供电，控制系统具有电源自动切换功能；b)具有多种模式对现场供电设备进行远程自动开关；c)电源及信号设备具备防雷保护器措施；d)缆道信号电源可采用蓄电池供电，能连续工作7d，具备220V电网供电与太阳能供电两种自动充电模式。
4.2.2 运行系统水平和垂直运行速度应结合缆道布设情况，在合理范围内选择。
水平运行速度应控制在0.5m/s～1.0 m/s之间，垂直运行速度应控制在0.05 m/s～0.5 m/s之间。
4.2.3 控制系统控制系统应符合下列要求：a)具有能远程自动、现场手动相互切换功能；b)具有能调节控制缆道行车运行速度功能；c)具有过流、过压、过载、过热自动保护功能；d)具有自动识别定位起点距、测定水面和河底信号功能；e)具有根据实时水位自动修正借用断面水深的功能；f)具有人机对话界面功能，能通过计算机进行远程流量施测和探照灯开闭控制等；g)具有起点距、水深、水位等数据实时采集功能；h)数据采集模块具备份或升级扩展使用接口。
HS07型水文缆道测距定位仪使用说明书HS07型水文缆道测距定位仪使用说明书目录一、概述二、主要技术指标三、工作原理四、仪器的使用操作五、仪器的维修HS07型水文缆道测距仪使用说明书一、概述HS07型水文缆道测距定位仪（以下简称测距仪）是我所利用高新技术专门为水文测流缆道的定位测量而研制的。
主要用于水文缆道行车过程中的起点距和入水深测量，具有自动修正缆道主绳的垂弧度和入水后起重绳的偏角和无回差等独特功能和起点距和测点深自动停车控制信号输出功能，可配接RS485通讯输出口，与计算机直接联机运行。
二、主要技术指标1.测量范围：起点距：－99.9~999.9m入水深：－9.99~99.99m2.分辨率：起点距0.1m，入水深0.01m3.系数误差：＜±1％4.修正系数：0.004~4（系数超限，自动设置为1）5.显示：16×2大字符带背景光液晶显示6.定点设置：起点距可设1~99条垂线段入水深可设0、1、2、3、5个测点7.存贮：本仪器具有保存系数的功能，可十年不会掉数8.使用温度：－10~45℃9.存贮温度：－30~55℃10.电源：DC12V 功率＜0.5W三、工作原理：该测距仪由起点距测量和水深测量两部分组成，起点距、水深传感器均由光电增量编码传感器直接感应循环轮和起重轮，为避免绳索感应方式的打滑故障，采用如图1所示的传感器与绞车转动轴直接相联的方式，使传感器与绞车转动轴同步转动，每转产生200个信号。
图1 测距仪安装结构示意图初次安装使用时，先初步算出绳长系数：例：某绞车转轮外径为30cm，则外周长为3.14×30＝94.2cm由于传感器每转产生200个信号，也就是转一周，转轮钢绳移动94.2cm，传感器产生200个信号，即系数计数为94.2/200＝0.472根据原理，只要将修正系数设置到测距仪的起点距或入水深对应的存贮单元中，仪器就可直接测量计算出绳索长度。
最后的精度校正，可通过经纬仪准确测量来调整各分段的修正系数，即可得到所需精度。
水文缆道自动(PLC)测控台使用说明书淮阴诚信机械厂目录一．概述 2二．主要技术指标4三．缆道控制台工作原理5四．缆道控制台的安装与连线 8五．缆道控制台的使用方法15六．设备维护 16注意：在安装调试和操作系统前，应先阅读缆道测距定位仪使用说明书和缆道流速测算仪使用说明书后，再阅读本使用说明书。
水文缆道自动(PLC)测控台使用说明书1.概述本水文缆道自动测控台（以下简称缆道测控台），如封面图所示。
主要由水文绞车交流变频无级调速控制、PLC可编程控制系统、智能缆道测距和无线测流等部分组成,可实现对测流铅鱼的出车、回车、下降、提升的无级变速控制和自动减速停车控制，出车、回车和下降、提升的位置测量、显示，以及在全断面范围内的流速测量和计算等功能，本控制台设有测点自动减速停车、水面信号复位和河底信号返弹停车功能。
图1 水文缆道测验示意图该设备具有技术先进、运行可靠稳定、操作简便等特点，是完全符合水利部水文缆道建设规划的新型水文缆道综合测量设备之一，能广泛适用于我国水文缆道、测船站的现代化测流建设。
2.主要技术指标2.1 绞车控制：2.1.1 供电电源：380V±10% 50Hz2.1.2驱动电机：0.5kW～15kW 普通三相交流电机2.1.3 行车速度：0～1.0m/s（特殊要求可达2m/s）2.1.4 电机变频频率：0～50Hz，带显示2.1.5 减速止动时间：< 1s2.1.6 限位控制：河底、测点停车控制2.1.7 测点定位自动减速停车控制,准确可靠.2.2 缆道测距仪2.2.1 起点距测验（带缆道弧度修正）光电增量编码传感器计数显示：-99.9～999.9m 分辨率：0.1m修正系数：0.004～1.000自动停车准确度：≤±0.1m2.2.2 缆道测深（入水深）光电增量编码传感器计数显示：-9.99--99.99m 分辨率：0.01m修正系数：0.004～1.000自动停车准确度：≤±0.02m显示：16×2大字符LCD液晶显示通信接口: RS4852.3 水文流速测算仪适应范围：各种转子式流速仪（不受所有接触丝抖动影响）适应信号：3000HZ的音频信号或直流短路信号灵敏度：音频信号优于2mV显示：16×2大字符LCD液晶显示显示参数：当前流速仪K值、历时T、信号数N、流速V设置参数：仪器型号、K、C值、历时和手动、自动测算等标志.通信接口: RS4853.缆道测控装置工作原理缆道测控装置缆道测控装置工作原理。
缆道测控装置工作原理如图3,主要由交流无级变频控制系统、手动操作系统、起点距入水深控制系统、光电传感器和水文流速测算仪等部分组成，配合水文缆道站的水文绞车装置、测流铅鱼装置和水面、河底信号装置，共同构成水文缆道半自动测量系统，各部分工作原理分述如下：图3缆道测控装置工作原理图3.1 交流变频调速控制系统工作原理交流变频调速控制系统工作原理如图4所示，主要功能有：系统总电源控制铅鱼（或吊箱）实行出车、回车、下降、提升等方向的无级调速控制, 能执行河底信号及各测点的仃车信号, 可同时控制两台电机的运行等。
3.1.1交流变频器是整个系统的核心，对循回电机和起重电机的各种动作控制，由交流变频器的输出来完成。
图4 交流变频调速控制原理图3.1.2 电源保护及启、闭控制电路主要是对整个系统的安全运行提供一个可靠的电源保障，它不仅为人身安全提供保障，而且对设备的短路故障提供了断电保护。
3.1.3控制台的出车、回车、下降、提升及仃车控制，是利用PLC可编程控制器提供变频器的运行命令。
出车和下降控制为变频器提供正转运行命令，仃车控制则可以随时终止各个方向的运行命令并使电机立即停止运转。
3.1.4 河底信号及测点到达信号是用来停止铅鱼下降运行的。
当铅鱼到达河底时，由装在铅鱼上的信号发生器给出河底信号，该信号反馈至变频器，变频器接收到该信号即立刻停止铅鱼运行；测点到达信号是指当铅鱼运行到测流垂线上的测点时由测深计数器给出的信号，该信号同样反馈给变频器，可使铅鱼迅速停止在该测点上。
3.1.5频率给定器是用来控制变频器输出至电机的运行频率的，它可给出从速度0到变频器设定的最高运行频率（可在0~600Hz范围内在变频器上进行人工设定）。
本变频器最高运行频率设定为0-50Hz。
4.缆道测距仪工作原理详见缆道测距仪使用说明书。
5. 水文流速测算仪工作原理详见水文流速测算仪使用说明书。
6.缆道控制台的安装与连线缆道测控装置仅是水文缆道测流装置的一部分，必须与水文测站的水文缆道设施连为一体方可运行。
由于本装置是集380V强电控制与电子仪器弱电电源混为一体，安装接线一定要有专业工程师在熟悉水文缆道特性的基础上，详细阅读本说明书后进行，非专业电器人员不得进行接线，避免设备及人身事故。
6.1安装环境项目条件场所室内周围温度－10~+50℃相对湿度20~95％环境无腐蚀性气体、可燃性气体、油雾、蒸汽、滴水。
固定底脚螺丝应与地面可靠固定。
电源380V 10-20kW以上的三相四线制电源。
6.2安装配线要求6.2.1 动力线四芯橡皮电缆，截面积：1mm2（铜芯）／1.5kW6.2.2 交流电机连接线：三芯橡皮电缆，截面积：1mm2（铜芯）／1.5kW6.2.3流速信号线及河底信号线配线：截面积＞1mm2铜芯线。
6.2.4 光电传感器信号线： : 四芯屏蔽线电缆，截面积＞1mm2铜芯线。
6.2.5电源保险丝管：每千瓦功率用3A保险丝管。
6.3 测控装置的安装缆道测控装置集操作系统与控制系统于一体。
安装位置的选择除符合上述安装环境外，还应考虑水文缆道测验的可视操作位置。
6．4. 测控装置的联线测控装置的联线主要是指外部联线(如图7所示)，所有内部联线在出厂时均已接好，仅在维修时，需要检查。
图7测控装置的外部联线图接线顺序最好按如下进行：6．4.1供电电源的联线测控装置安装完后，先将外部三相四线制电源线接到交流380V输入端，试作接通电源，合上控制台面板右下方的空气开关，电压表应有相应电压指示，按动控制台面板中右下角的电源按钮，按钮灯亮，测距仪、测算仪均应上电，有数据显示，表示上电正常，然后可按上电的反向顺序关闭电源，切断供电，准备进行其它线联接。
6．4.2循回电机、起重电机的联接将水文绞车房的水文绞车循回电机和起重电机的三芯电缆线引到控制台处，正确联接，检查无误后，点动出车、回车和下降、上升按钮，检查电机转动方向是否正确。
若转动方向与要求方向相反时，可任意调换U、V、W三相线的任意两相，电机转动方向就会反相。
接线正确后切断电源，准备其它联线。
6．4.3起点距入水深传感器的安装起点距和入水深测量的感应传感器为增量光电传感器，分别安装在绞车的循回轮和起重轮主轴端。
安装要求,光电传感器的中轴与两轮的主轴同步运转为妥。
由于各种型号绞车不同，安装位置和方式均有不同，但与主轴同步旋转的要求是一致的。
6．4.4起点距入水深传感器的联线用4芯屏蔽电缆按要求接好传感器端的七芯插头，小心将电缆引至控制台，按图10要求联接即可(线的颜色仅供参考)，并将电缆屏蔽线接地。
试车时若发现起点距或入水深计数方向与实际方向相反，可调换起点距中A 、B线端或入水深的A 、B线端，即可得到计数方向与实际方向一致。
6．4.5流速信号的联线在控制台端，将缆道起重索引进的信号线和水下极板引线分别接在一信号开关闸的中线上，开关闸的一端并联接地，不测流时，将缆道和水下极板线接地，避免雷击损伤仪器。
开关闸的另一端分别接在控制台的流速信号端，原则上无正负之分，试测时，可试换方向，按流速信号较好时的位置固定。
6．4.6 RS485接口信号线的联线按图11要求接好RS485接口信号线，特别注意A.B的联线.调试时,如通讯不通, 可试换方向. (线的颜色仅供参考)6．5. 测控装置的内部联线控制台的内部联线主要指测距仪、测算仪与控制台的输出端联线，为维修时参考使用。
缆道测距定位仪与测控装置的联线主要是指缆道测距定位仪与测控装置的2区接线架的联线，出厂时已全部接好，此处给予的接线图供维修参考，联线如图12所示：图12 缆道测距定位仪接线图流速测算仪与控制台的联线主要是指流速测算仪与控制台的2区接线架的联线，出厂时已全部接好，此处给出的接线图仅供维修时参考使用，联线如图13所示。
图13 流速测算仪接线图6．5.1缆道综合信号源的安装与联线：由于本缆道测控装置在实施缆道测流时，采用我国独特水文缆道无线测流方式。
用水下铅鱼上的机械转子流速仪中的转数开关信号来控制水下综合信号源产生和转数开关信号相同的交流音频信号3000HZ,通过起重索和水下极板引线（也称地线）传递到室内测控装置中的流速测算仪中，其安装方法如图14所示.安装时，一定要将水下综合信号源紧固在缆道绝缘子以下，使信号源外壳与铅鱼外壳直接联接，作为水下极板的地线回路。
7. 仪器的检测与安装7.1 仪器的检测拿到仪器应先在室内熟悉并检测水下交流综合信号源先将短筒体旋开，检测电池电压应大于等于7.２Ｖ（否则应用充电器对电池充电四小时）7.2 缆道综合信号源的安装首先将筒身旋紧，以防进水，将筒身放于尾翼上适当位置，在水平尾翼上打四个直径为4.5mm的孔，用来固定抱筘并固定筒身，在垂直尾翼上与流速仪水平的位置上打两个孔，用来固定水面信号板，检测时的接法，将地线和水面信号地接在一起并固定于抱筘螺丝上。
再分别将水面信号线接至水面信号板；将流速信号线接至流速仪；河底信号线接到河底托板信号源上；发送线接到铅鱼绝缘子以上的钢丝绳上。
注意：要将钢丝绳上的铁锈刮尽，几根走线要尽量贴近铅鱼鱼身或钢丝绳，以免引出线挂住水草。
图14. 缆道综合信号源安装图7.3 接收器的安装首先从起重钢丝绳滑轮上引一根导线作为信号接收线，以电源地线作为信号地线，构成输入回路，按前面接线指示接好电源、输入、输出各线（注意由于流速仪信号输出为光耦输出，所以有正、负极性分别），连接好后，就可以试信号了。
如果信号差，可在水面放置一金属极板作为信号地线。
7．4. 使用及注意事项仪器安装好后，即可检测水面信号、流速信号、河底信号是否都能及时收回。
如果发现信号较弱或输出信号的音响不清脆，可检测信号源电池电压是否正常、钢丝绳处接线是否良好、灵敏度电位器是否旋到最大等。
注意：每次测量完后，要将信号的电池地线与线路地线两线分开，即可将电源断开，以防电池作无为消耗。
需要测量时再接上。
8. 缆道测控装置的使用方法8.1 开机操作在联线正确无误后，将调速旋扭旋至左边最低端（即零频端）打开测控装置面板上右下方的电源空气开关，电压表电压指示正确后（无电流）按动面板左下角电源按钮，使“电源”和“停车”指示灯亮，并同时流速测算仪和缆道测距仪处于正常工作状态。
