AutoCAD 2011工程师(2级)参考样题 (2) 密卷分享

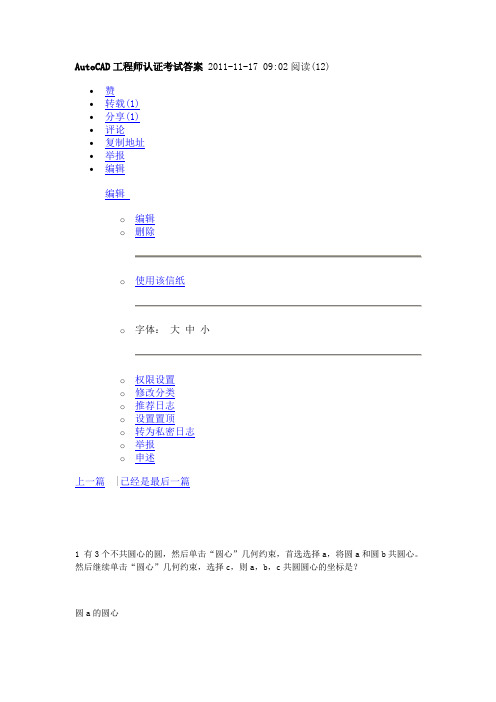

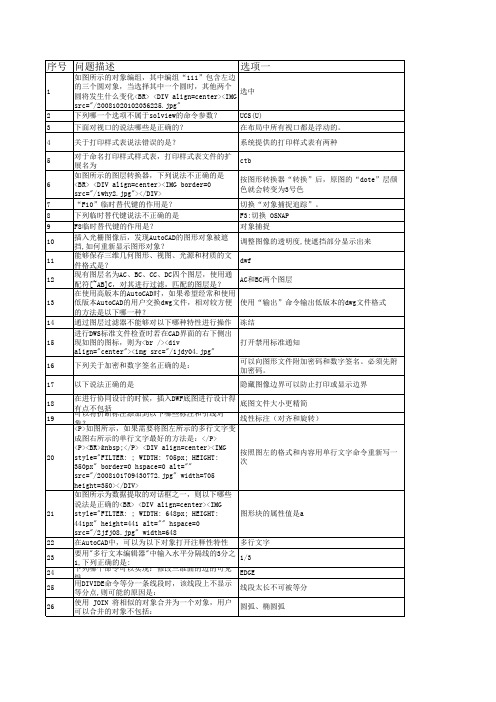

AutoCAD工程师认证考试答案2011-11-17 09:02阅读(12)∙赞∙转载(1)∙分享(1)∙评论∙复制地址∙举报∙编辑编辑o编辑o删除o使用该信纸o字体：大中小o权限设置o修改分类o推荐日志o设置置顶o转为私密日志o举报o申述上一篇|已经是最后一篇1 有3个不共圆心的圆，然后单击“圆心”几何约束，首选选择a，将圆a和圆b共圆心。

然后继续单击“圆心”几何约束，选择c，则a，b，c共圆圆心的坐标是？圆a的圆心圆b的圆心圆c的圆心第二次首先单击的圆圆心2 图纸集或图纸集参照的图形文件在进行电子传递时相对于单个图形文件，”创建传递“对话框不同的选项是文件树文件表文件表与文件树图纸3 在如图所示的图形中，a弧长为多少？80.8988.0940.4445.044 使用qselect命令进行快速选择时，选定对象类型和特性后，运算符中的“通配符匹配“在哪种情况下才会出现？圆形图形可编辑的文字字段多段线图形中存在较多名称类似的图元5 将如图所示的夹点b编辑到点c，则线段ac的长度是多少？12.625.638.244.96 按如下要求创建螺旋体实体，然后计算其体积。

其中螺旋线底面直径是100，顶面的直径是50，螺距是5，圈数是10，丝径直径是？968.3416657.6825678.3569785.327 绘制如图所示图形，求L值53.538653.538753.538853.53898 下列哪个命令可以实现：修改三维面的边的可见性PEDIT3DFACEDDMODIFY9 定义动态块的线性参数，该参数的值集中距离类型有？无增量列表以上都是10 能否将如图所示的线段AB、BC使用JOIN命令合并到一起可以不可以不一定以上说法都是错误的11 按如图所示创建实体，然后将其中的圆孔内表面绕其轴线倾斜-5度，最后计算实体的体积153680.25189756.34223687.3812 以下哪个命令可以实现相同与移动命令的操作镜像旋转偏移拉伸13 使用move移动一个图形，指定移动的基点坐标为（30，80），第二点位置为（@60《45》，则移动后的基点坐标是多少？60.45‘90，135‘72.42.13572.42，122.4214 从工具选项板中的“机械”中拖出螺母，该螺母是动态块，一共定义了几种直径？357815 夹点模式下，不可以对图形执行的操作有移动对象镜像对象阵列对象16 对象编组后，不可以对编组进行一下哪些修改删除添加分解移动17 作为默认设置，用度数指定角度时，正数代表什么方向顺时针逆时针当用度数指定角度时无影响以上都不是18 如图所示，将选择如下哪些选项的对象直径大于15的圆半径小于15的圆周长小于15的圆周长大于15的圆192021 如图所示，保存图形时，说法不正确的是？密码不区分大小写选择“加密图形特性”复选框后，则在windows资源管理器无法查看相应的信息加密字符最多128个字符高级选项中，可以选择密钥长度22 关于数字签名，以下哪一项说法是错误的？数字签名文件的接收者可以确定发送文件的组织或个人是否是真正的文件发送组织或个人数字ID使用两个密钥，一个公共密钥和一个私有密钥在向图形文件附加数字签名后，数字签名可能有效也可能无效在向图形文件附加数字签名后，非签名者也可以从图形文件中删除数字签名2324 如果与当前图形相关联的几个标准（DWS）文件之间发生冲突，在执行标准件查哪个说法正确？首先显示的标准文件优先级最高优先级按文件名排序优先级按文件创建时间先后排序优先级按文件大小排序25 图形标准文件的后缀名是什么DWTDWSDSSDST26 临时代替键F10的作用上是？打开或关闭栅格打开或关闭对象捕捉打开或关闭动态输入打开或关闭极轴追踪27 进行DWS标准文件检查时若在CAD界面的又下侧出现如图的图标，则为打开禁用标准通知打开标准冲突时显示警告打开显示标准状态栏图标打开显示忽略的问题28 下面哪个选项是给图形加密的正确操作格式-选项-显示工具-选项-显示工具-选项-打开和保存编辑-选项-打开和保存29 如图所示是图层转换器，则以下哪些说法是正确的当前图形文件至少包含图层T1、T2、T3当前图形文件至少包含图层01、02、03当前图形文件至少包含图层01、02、04当前图形文件的图层信息不确定30 关于图像的边界以下说法错误的是当IMAGEFRAME为1时，显示并打印图像边界剪裁图像只可以使用矩形通常情况下未显示图像边框时，无法选择图像，但是，IMAGECLIP命令会临时打开图像边框可以不显示，打印时也没有边界31 以下是关于却换打印样式表类型的说法，哪项是错误的？可以使用CONVERTCTB将颜色相关打印样式表转换为命令打印样式表，但是不能将命名打印样式转换为颜色相关打印样式表用户可以使用CONVERTPSTYLES将颜色相关打印样式表转换为命名打印样式表用户可以使用CONVERTPSTYLES将命令打印样式表转换为颜色相关打印样式表将图形从使用命名打印样式表转换为使用颜色相关打印样式表时，指定给图形中的对象的打印样式名仍将存在。

第七期cad二级考试试题答案一、选择题（每题2分，共20分）1. CAD软件中，用于创建直线的命令是：A. LINEB. CIRCLEC. ARCD. POLYGON答案：A2. 在CAD中，如何快速选择相同属性的对象？A. 使用鼠标框选B. 通过属性过滤器C. 使用快速选择工具D. 手动选择答案：C3. 下列哪个命令用于创建圆？A. CIRCLEB. ELLIPSEC. RECTANGLED. POLYGON答案：A4. 在CAD中，如何测量两点之间的距离？A. 使用DIST命令B. 使用MEASURE命令C. 使用LENGTHEN命令D. 使用CAL命令5. CAD软件中，哪个命令用于创建矩形？A. RECTANGLEB. POLYGONC. CIRCLED. ELLIPSE答案：A6. 如何在CAD中创建一个多边形？A. 使用POLYGON命令B. 使用RECTANGLE命令C. 使用CIRCLE命令D. 使用LINE命令答案：A7. 在CAD中，哪个命令用于创建圆弧？A. ARCB. CIRCLEC. ELLIPSED. LINE答案：A8. 如何在CAD中创建一个椭圆？A. 使用CIRCLE命令B. 使用ELLIPSE命令C. 使用POLYGON命令D. 使用RECTANGLE命令答案：B9. 在CAD中，哪个命令用于创建多段线？B. POLYLINEC. RECTANGLED. CIRCLE答案：B10. 如何在CAD中创建一个点？A. 使用POINT命令B. 使用LINE命令C. 使用POLYGON命令D. 使用CIRCLE命令答案：A二、填空题（每题2分，共10分）1. 在CAD中，使用____命令可以创建一个多边形。

答案：POLYGON2. 要测量CAD图纸中两点之间的距离，可以使用____命令。

答案：DIST3. 如果需要在CAD中创建一个圆弧，应使用____命令。

答案：ARC4. CAD软件中，____命令用于创建直线。

cad二级考试试题和答案1. 题目：绘制一个半径为100mm的圆，并在圆心处标注直径尺寸。

答案：首先，使用CAD软件中的“圆”命令（Circle），设置半径为100mm来绘制圆。

然后，使用“标注”命令（Dimension）中的“直径”选项（Diameter），在圆心处添加直径尺寸标注。

2. 题目：创建一个长宽高分别为200mm、150mm和100mm的长方体，并在长方体的三个面上分别标注长度、宽度和高度的尺寸。

答案：使用CAD软件中的“长方体”命令（Box）创建长方体，设置长度为200mm，宽度为150mm，高度为100mm。

接着，使用“标注”命令（Dimension）在长方体的三个面上分别添加长度、宽度和高度的尺寸标注。

3. 题目：绘制一个由三条线段组成的三角形，线段长度分别为300mm、400mm和500mm，并计算三角形的面积。

答案：使用CAD软件中的“线段”命令（Line）绘制三条线段，长度分别为300mm、400mm和500mm，形成三角形。

然后，使用“面积”命令（Area）计算三角形的面积。

4. 题目：在一个矩形中，以矩形的中心为圆心，绘制一个半径为矩形对角线长度一半的圆。

答案：首先，使用CAD软件中的“矩形”命令（Rectangle）绘制一个矩形。

然后，使用“测量”命令（Measure）计算矩形的对角线长度。

接着，使用“圆”命令（Circle）以矩形中心为圆心，绘制一个半径为对角线长度一半的圆。

5. 题目：创建一个由四个等边三角形组成的正方形，每个三角形的边长为50mm，并计算正方形的总面积。

答案：使用CAD软件中的“等边三角形”命令（Equilateral Triangle）绘制四个等边三角形，边长为50mm。

将四个三角形排列成一个正方形。

然后，使用“面积”命令（Area）计算正方形的总面积。

6. 题目：绘制一个由两个同心圆组成的图形，内圆半径为50mm，外圆半径为100mm，并在两圆之间添加一个矩形，矩形的长和宽分别等于两圆的直径。

cad二级考试历年真题及答案1. 题目：请在CAD软件中绘制一个半径为50mm的圆，并在圆内绘制一个正方形，正方形的边长等于圆的直径。

答案：首先，使用圆的绘制命令（Circle），输入半径50mm。

接着，使用矩形的绘制命令（Rectangle），输入正方形的边长为100mm（即圆的直径），并确保正方形的对角线与圆相切。

2. 题目：在CAD中，如何将一个多段线（Polyline）转换为普通线段？答案：可以通过“PE”命令（Polyline Edit）来编辑多段线。

在命令行中输入“PE”，选择多段线，然后输入“Y”确认转换为普通线段。

3. 题目：请描述如何在CAD中创建一个直径为80mm的圆，并在圆心处标注直径尺寸。

答案：首先，使用圆的绘制命令（Circle），输入直径80mm。

然后，使用直径标注命令（Dimdiameter），选择刚才绘制的圆，系统会自动在圆心处添加直径尺寸标注。

4. 题目：在CAD中，如何将一个矩形的四个角修改为圆角？答案：可以通过“Fillet”命令来实现。

首先，选择矩形，然后输入“Fillet”命令，输入圆角半径值，接着选择矩形的四个角，即可将直角修改为圆角。

5. 题目：请说明在CAD中如何将一个图层设置为不打印。

答案：在图层管理器（Layer Properties Manager）中，选择需要设置的图层，然后在“Plot”列中选择“Not Plottable”，这样设置的图层在打印时将不会被打印出来。

6. 题目：在CAD中，如何将多个对象组合成一个块（Block）？答案：首先，选择需要组合的所有对象。

然后，使用“Block”命令（或在“Home”选项卡下的“Block”面板中选择“Create Block），在弹出的对话框中输入块的名称，并确认创建。

这样，所选对象就会被组合成一个块。

7. 题目：请解释在CAD中如何使用“Hatch”命令填充一个封闭区域。

答案：首先，确保需要填充的区域是封闭的。

2011版AutoCAD 2级（专家）认证考试复习资料[答案在最后一页]一、深入了解人机交互界面1、“F10”临时替代键的作用是？A、切换“对象捕捉追踪”B、切换“动态输入”C、切换“极轴追踪”*D、切换ORTHOMODE2、AutoCAD 2011中，默认的追踪线颜色是什么？A、蓝色B、绿色*C、红色D、白色3、AutoCAD程序非正常中止后，下列方法不能修复文件的是：A、拷贝自动保存文件，改后缀为dwgB、bak文件，改后缀为dwgC、重新打开AutoCAD,用图形修复管理器D、直接双击"自动保存文件",即可恢复*4、AutoCAD中可以自定义右键，在命令模式下，单击右键不能实现：A、确认B、快捷菜单：总是启用C、快捷菜单：命令选项存在时可用D、取消*5、Ctrl+3快捷键的作用是？A、打开图形文件B、打开工具选项板*C、打开设计中心D、打开特性面板6、F2快捷键的作用是？A、切换ISOPLANEB、切换OSNAPC、显示帮助D、切换文本窗口*7、F8临时替代键的作用是A、对象捕捉B、动态输入C、正交*D、栅格8、viewcube默认放置在绘图窗口的什么位置?A、右上*B、右下C、左上D、左下9、按照AutoCAD的默认设置，启用或关闭动态输入功能的临时替代键是什么？A、F2B、F8C、F10D、F12*10、程序或系统突然出现故障，"图形修复管理器"会在下次启动时打开，以下哪类文件不可以修复？A、临时文件*.ac$*B、原始文件*.DWGC、图形备份文件*.BAKD、原始图形文件*.DWS11、创建工具栏的过程中，以下哪些说法是正确的A、无法在工具按钮之间创建分隔符B、工具按钮的提示内容不能自定义C、工具按钮的命令名称不能自定义D、工具按钮的图像可大可小*12、从工具选项板中的“机械”中拖出螺母，该螺母是动态块，一共定义了几种直径？A、3B、5C、7D、8*13、打开“安全选项”对话框使用的命令是?A、sigvalidateB、validateC、sigwarnD、securityoptions*14、关于数字签名,以下哪一项说法是错误的?A、数字签名文件的接收者可以确定发送文件的组织或个人是否是真正的文件发送组织或个人B、数字ID使用两个密钥,一个公共密钥和一个私有密钥C、在向图形文件附加数字签名后,数字签名可能有效也可能无效D、在向图形文件附加数字签名后,非签名者也可以从图形文件中删除数字签名*15、将图形中的直线图形拖放到工具选项板中，在选项板中该工具的级联菜单下没有哪项命令？A、工具选项板中出现多段线命令工具B、工具选项板中出现圆命令工具C、工具选项板中出现样条曲线命令工具D、工具选项板中出现云线命令工具*16、可以用系统变量来禁用宏中的字符显示在命令窗口中A、MENUB、MENUECHO*C、MENUCTLD、MENUNAME17、临时替代键F10的作用上是？(类同第1题)A、打开或关闭栅格B、打开或关闭对象捕捉C、打开或关闭动态D、打开或关闭极轴追踪*18、默认的线宽是（mm）？A、0B、0.1C、0.3D、0.25*19、缺省情况下，工具选项板是可以拖动的，要将其固定，锁定下列哪一项？A、浮动工具栏/面板B、固定的工具栏/面板C、浮动窗口*D、固定窗口2011版AutoCAD 2级认证考试复习资料20、缺省状态下,若对象捕捉关闭,命令执行过程中，按住下列那个组合,可以实现对象捕捉？A、ShiftB、Shift+A*C、Shift+sD、Alt21、如果快捷工具栏，命令行消失，可以使用以下哪个命令恢复？A、输入ACADB、输入Menu*C、输入AUDITD、输入Recover22、如果想对当前打开的dwg文件进行检查修复，可以使用以下哪些命令A、使用drawingrecovery打开图形修复管理器检查B、使用命令recoverC、使用命令AuditD、以上命令均可以*23、如果想要改变绘图区域的背景颜色，应该如何做？A、在”选项”对话框的”显示”选项卡的”窗口元素”选项区域，单击”颜色”按钮，在弹出对话框中进行修改*B、在Windows的“显示属性”对话框“外观”选项卡中单击“高级”按钮，在弹出的对话框中进行修改C、修改SETCOLOR变量的值D、在“特性”面板的“常规”选项区域，修改“颜色”值24、三维基础工作空间中不包括以下哪个选项卡A、常用B、实体*C、渲染D、插入25、图形文件“ED21.dwg”保存后生成的备份文件是？A、ED21.AC$，与原图形文件在同一文件B、ED21.bak，与原图形文件在同一文件*C、ED21.AC$，与原图形文件不在同一文件D、ED21.bak，与原图形文件不在同一文件26、图形修复管理器将显示所有打开的图形文件列表,不包括以下图形文件类型:A、图形文件(DWG)B、图形样板文件(DWT)C、图形标准文件(DWS)D、图形发布文件(DWF)*27、图形修复管理器中显示在程序或系统失败后可能需要修复的图形不包含：A、程序失败时保存的已修复图形文件(DWG 和DWS) C、核查日志(ADT)*B、自动保存的文件，也称为“自动保存”文件(SV$) D、原始图形文件(DWG和DWS)28、图形样板文件路径可在哪里进行设置？A、“草图设置”对话框B、“选项”对话框*C、“今日”对话框D、微软Explorer窗口29、我们可以在以下哪个位置找到样例工作空间？A、C:Documents and Settings-Application Data-Autodesk-AutoCAD 2008R17.1SupportacadSample-Workspaces.CUI*B、C:Program FilesC、C:Program Files-AutoCAD 2008D、C:ProgramFiles-AutoCAD -2008Support30、下列临时替代键说法不正确的是?A、F3:切换OSNAPB、F6:切换UCSDETECTC、F12:切换“动态输入”D、F5:切换UCSDETECT*31、下列哪一个选项不属于solview的命令参数？A、UCS(U)B、正交（O）C、辅助（A）D、立面（E）*32、选择如图所示的视图选项，其作用相当于命令行中输入zoom后A、A全部B、C中心C、E范围*D、S比例33、移植自定义设置对话框移植的文件不包括以下哪项目A、*.atcB、*.linC、*.patD、*.mnt*34、已知系统为自动保存的文件临时指定名称为“平面图_1_2_0035.sv$”，在同一工作任务中打开同一图形实例的次数为？A、1*B、2C、3D、535、以下关于创建新的功能区面板的说法哪个是正确的？A、在自定义用户界面对话框中，右键单击“功能区面板”，选择“新建面板”。

参考考评分标准第一期CAD技能二级(三维数字建模师)考试试题----工业产品类一、实体造型（零件三维环境设置＋草图设计＋特征造型＝5＋10＋30＝45分）①按照各零件图中所注尺寸生成12个零件的实体造型，并做适当润饰:（1）阀体1；（2）套筒2；（3）螺帽3；（4）阀门4；（5）垫圈5；（6）凹环6；（7）填料7；（8）螺帽8；（9）把手9；（10）螺母10；（11）调节螺帽11；（12）凸环12。

②用零件名称做为文件名保存在以考生姓名为名称的文件夹中。

套筒2共2分其中：圆柱和孔1分，螺纹1分。

螺帽共4分其中：正六边形1分，30度倒角1分，螺纹1分,退刀槽1分垫圈5共1分凹环6共2分其中：圆柱1分，锥面1分填料7共2分其中：圆柱1分，锥面1分螺帽8共4分其中：六棱柱1分，30度倒角1分，退刀槽1分，其它1分把手9共3分其中：圆柱及圆角1分,把1分，方孔1分螺母10共3分其中：正六边形1分，30度倒角1分，螺纹及螺纹倒角1分凸环12共2分其中：圆柱1分，锥凸台1分二、装配（20分）①按照旋转开关的装配图，将生成的零件实体装配成旋转开关的装配体;②生成爆炸图，拆解顺序要与装配顺序相匹配；生成爆炸图2分三、根据阀体三维模型生成阀体的二维零件图，或根据旋转开关装配体生成旋转开关的二维装配图（25分）零件图要求：与所给阀体的零件图内容一致。

分值分配如下：1视图共14分，其中：A3图纸幅面1分;俯视图主要采用三维模型投影得到，3分;主视图主要采用三维模型投影得到，3分;主视图肋板无剖面线，表达正确，3分。

肋板移出剖面，2分;A-A局部剖主要采用三维模型投影得到,2分。

②标注尺寸共6分，其中：尺寸数字为2.5号字，1分；每7个尺寸标注正确1分，共5分（不计圆角半径,共有30个线性尺寸、2个角度尺寸、3个倒角尺寸）。

3其它共5分，其中：技术要求和填写标题栏等文字，1分表面结构要求，每4个粗糙度符号1分（视图中共15个粗糙度符号，图纸右下角3组粗糙度符号算作1个），共4分。

国家 CAD 等级考试AutoCAD( Ⅱ级)理论试题库及部分答案注：答案仅作参考单选题：1 、应用倒角命令“chamfer”进行倒角操作时： CA、不能对多段线对象进行倒角B、可以对样条曲线对象进行倒角C 、不能对文字对象进行倒角D、不能对三维实体对象进行倒角2 、不是环形阵列定义阵列对象数目和分布方法的是： CA、项目总数和填充角度B、项目总数和项目间的角度C 、项目总数和基点位置D、填充角度和项目间的角度3 、移动圆对象，使其圆心移动到直线中点，需要应用： DA、正交B、捕捉C、栅格D、对象捕捉4、用旋转命令“rotate”旋转对象时： BA、必须指定旋转角度B、必须指定旋转基点C、必须使用参考方式D、可以在三维空间缩放对象5 、用缩放命令“scale”缩放对象时： DA、必须指定缩放倍数B、可以不指定缩放基点C、必须使用参考方式 D 、可以在三维空间缩放对象6 、拉伸命令“stretch”拉伸对象时，不能： AA 、把圆拉伸为椭圆B、把正方形拉伸成长方形C、移动对象特殊点D、整体移动对象7 、拉长命令“lengrhen”修改开放曲线的长度时有很多选项，除了： BA、增量B、封闭C、百分数D、动态8 、不能应用修剪命令“trim”进行修剪的对象是： DA、圆弧B、圆C、直线 D 、文字9 、AutoCAD 中 CAD 标准文件后缀名为： DA 、dwg B、dxf C、dwt D 、dws10 、AutoCAD 不能处理以下哪类信息： CA、矢量图形B、光栅图形C、声音信息D、文字信息11 、多次复制“copy”对象的选项为： AA 、mB 、dC 、pD 、c12 、在 AutoCAD 中给一个对象指定颜色特性可以使用以下多种调色板，除了： AA 、灰度颜色B、索引颜色 C、真彩色 D、配色系统13 、在 AutoCAD 中给一个对象指定颜色的方法很多，除了： DA、直接指定颜色特性B、随层“ByLayer”C、随块“ByBlock”D、随机颜色14 、在 AutoCAD 中可以指定和添加各种类型文件的搜索路径，除了以下哪种文件： BA 、自动保存文件B 、AutoCAD 主应用程序文件C 、菜单文件 D、样板图形文件15 、在 AutoCAD 中保存文件的安全选项是： BA、自动锁定文件B、口令和数字签名C、用户和密码D、数字化签名16 、在 AutoCAD 中可以给图层定义的特性不包括： DA、颜色B、线宽C、打印/不打印D、透明/不透明17 、AutoCAD 软件可以进行三维设计，但不能进行： DA、线框建模B、表面建模C、实体建模D、参数化建模18 、为维护图形文件的一致性，可以创建标准文件以定义常用属性，除了： AA 、命名视图B、图层和线型 C、文字样式 D、标注样式19 、应用延伸命令“extend”进行对象延伸时： BA、必须在二维空间中延伸B、可以在三维空间中延伸C、可以延伸封闭线框D、可以延伸文字对象20 、AutoCAD 软件不能用来进行： AA 、文字处理B、服装设计 C、电路设计 D、零件设计国家 CAD 等级考试21 、Autodesk 公司推出 AuroCAD1.0 版本的时间是： BA 、 1977B 、1982C 、 1988 D、 199722 、以下软件不能完成计算机辅助设计的是： BA 、MDTB 、Word C、AutoCAD D 、UG23 、画笔和photoshop 等很多软件都可以绘图，但和 AutoCAD 相比它们不能： CA、打印图形B、保存图形C、精确绘图和设计D、打开图形24 、在其他命令执行时可输入执行的命令称为 __C____ 。
