2024年山西省中考物理卷（附答案）物理部分二、选择题（本大题共10个小题，每小题3分，共30分。

在每小题的四个选项中，只有一项符合题目要求，请选出并在答题卡上将该项涂黑）1.如图是为了纪念老红军谢宝金而立的铜像。

在长征途中他背着一台68kg的发电机走完全程，创造了长征路上的奇迹。

以下与这台发电机质量最接近的是（）A.一支铅笔B.一本物理教科书C.一个篮球D.一名中学生【答案】D【解析】【详解】A．一支铅笔的质量约在10g，与68kg相差较大，故A不符合题意；B．一本物理教科书的质量约在200g，与68kg相差较大，故B不符合题意；C．一个篮球的质量约为550g，与68kg相差较大，故C不符合题意；D．一名中学生的质量约为60kg，最接近68kg，故D符合题意。

故选D。

2.安全用电是每一位公民的必备素养。

在家庭电路中，下列做法符合安全用电的是（）A.更换灯泡时不需要断开开关B.电冰箱的金属外壳需接地线C.电路着火可以立即用水扑灭D.湿抹布可擦拭工作中的台灯【答案】B【解析】【详解】A．更换灯泡或维修电路时，应断开电源，才能避免出现触电事故，故A不符合题意；B．有金属外壳的用电器要使用三脚插头，通过三孔插座，金属外壳才能与地线相连，可及时将金属外壳上的电导走，避免触电事故，故B符合题意；C．电路着火如果立即用水扑灭，则可能发生触电事故，故C不符合题意；D．用湿抹布擦拭正在工作的电灯，由于湿抹布比较容易导电，容易发生触电事故，故D不符合题意。

故选B。

3.如图所示为科技小组制作的“火焰琴”。

展示时，试管中金属丝和空气被加热，堵住或松开塑料管上不同的孔能发出不同声音。

下列说法正确的是（）A.琴声不是由物体振动产生的B.琴声在真空中传播速度最大C.琴声是通过空气传入人耳的D.按压不同的孔可以改变音色【答案】C【解析】【详解】A．声音是由物体振动产生的，所以“火焰琴”的琴声是由塑料管内空气柱振动产生的，故A错误；B．声音的传播需要介质，声音琴声不能在真空中传播，故B错误；C．声音的传播需要介质，因此琴声是通过空气传入人耳的，故C正确；D．按压不同的孔，振动的空气柱长短不同，因此物体振动的频率不同，所以改变的是声音的音调，故D 错误。

专题8—电学—欧姆定律计算类2023年中考物理计算题专题提升培优练题型选择题填空题作图题实验题计算题总计题数10 5 0 0 10 251．把阻值分别为4Ω、6Ω的两只电阻串联在一个电压不变的电源上，电路中的电流为0.6A。

如果将它们并联在同一电源上，则干路的电流为（）A．1A B．1.5A C．2A D．2.5A2．如图所示电路，电源电压恒定为3V，R1、R2均为定值电阻。

当开关S闭合，S1断开时，电流表A的示数为0.2A；当开关S、S1都闭合时，电流表A的示数为0.5A，则（）A．R1＝6ΩB．1223I I＝::C．1223R R＝::D．R2＝15Ω3．电器甲和乙、其电流与其两端电压关系如图所示，其中直线表示用电器乙的电流与其两端电压关系图。

下列说法正确的是（）A．用电器甲电阻大小为10ΩB．用电器乙电阻大小为0.1ΩC．如果把这两个用电器并联接在1.5V的电源上，干路中的电流是0.3AD．如果把这两个用电器串联接在6.5V的电源上，电路中的电流是0.25A4．如图所示，R1、R2、R3为阻值相等的定值电阻，闭合开关S1，断开开关S2、电流表示数I1；闭合开关S2，断开开关S1，电流表示数为I2，I1∶I2为（）A．2∶1B．3∶1C．1∶3D．1∶25．两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙并联后接在电压为3V的电源两端，下列说法不正确的是（）A．甲和乙的电阻之比为2:1B．甲和乙的电压之比为1:1C．甲和乙的电流之比为2:1D．乙在1min消耗的电能为54J压为3V的电源两端，甲乙两端的电压之比为1:1，电阻之比为1:2，故通过甲乙两个电6．如图所示，电源电压U保持不变，在甲、乙两处分别接入电压表，闭合开关S，测得U甲：U乙=4∶3，断开开关S，拆去电压表，并在甲、乙两处分别接入电流表，此时I甲∶I乙是（）A．3∶1B．1∶3C．3∶4D．4∶37．“寻梦”小组的同学们设计了一台智能体重秤，其电路结构图如图甲所示，电源电压为6V保持不变，定值电阻R0=200Ω，秤盘（质量不计）下方的电阻R为压敏电阻，其阻值随所受压力大小的变化关系图像如图乙所示。

备考2023年中考科学二轮复习-影响电阻大小的因素-单选题专训及答案(二)影响电阻大小的因素单选题专训1、(2016沈河.中考模拟) 小明用如图所示的电路．探究影响金属丝电阻大小的因素．他手边除了有电路中的器材外．还有一根金属丝，则（）A . 只能探究电阻与金属丝长度的关系B . 只能探究电阻与金属丝横截面积的关系C . 电阻与金属丝长度、横截面积的关系都能探究D . 电阻与金属丝长度、横截面积的关系都不能探究2、(2017薛城.中考模拟) 有一根镍铬合金丝，要使它接入电路的电阻变大，可以采取的方法有（不考虑温度变化）（）A . 将这根合金丝对折后接入电路B . 将这根合金丝拉长后接入电路C . 提高合金丝两端的电压D . 使通过这根合金丝的电流变小3、(2020广东.中考模拟) 导体的电阻与下列哪个因素无关（）A . 导体的材料B . 导体的粗细C . 导体的长度D . 导体两端的电压4、(2016通辽.中考模拟) 在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，那么下面的一些探究活动他不能完成的是（）A . 探究导体电阻与材料的关系B . 探究导体电阻与长度的关系C . 探究导体电阻有横截面积的关系D . 探究导体电阻与温度的关系5、(2017顺义.中考模拟) 下列说法中正确的是（）A . 磁场和磁感线都是客观存在的B . 能自由转动的小磁针静止后，N极指向地理南极附近C . 两段粗细、长度均相同的金属丝，其电阻也可能不同D . 通电铜导线中的电流方向与该导线中自由电子定向移动的方向相反6、(2017北京.中考模拟) 小强用两根镍铬合金丝在探究导体的电阻与横截面的关系时，除了要保持温度相同外，还需要保持不变的物理量有（）A . 电压B . 电流C . 长度D . 横截面积7、(2017池州.中考模拟) 由欧姆定律公式I= 变形得R= ，结合所学电学知识，判断下列说法正确的是（）A . 导体的电阻跟通过导体的电流成反比B . 如果导体被拉长，则其电阻将变小C . 如果通过导体的电流变小，导体的电阻将变大D . 导体两端电压增大时，电流也增大，但其比值不变8、(2017兰州.中考模拟) 为了研究电阻的大小是否与长度有关，采用了如图所示的电路，其中，AC和DF分别为直径与长度均相同的铜导线和镍铬合金线，B和E分别为AC和DF的中点．在对比研究时，下列选择正确的是（）A . 第一次接入AB，第二次接入DEB . 第一次接入DE，第二次接入AC C . 第一次接入AB，第二次接入DFD . 第一次接入DE，第二次接入DF9、(2019平邑.中考模拟) 电炉通电后，电炉丝热得发红，而与电炉丝相连的导线却不怎么热，其原因是（）A . 通过电炉丝的电流大B . 电炉丝与导线是并联的C . 电炉丝的通电时间长D . 导线的电阻远小于电炉丝的电阻10、(2020河池.中考真卷) 下列说法正确的是（）A . 同种电荷互相吸引B . 电流表可以直接连在电源两极上C . 长度相同的两根铝线，粗的比细的电阻大D . 电路中有电流，电路两端就一定有电压11、(2016湖南.中考真卷) 实验室里将一根粗细均匀的铜导线减去一半，那么剩下部分与原来比较电阻将（）A . 不变B . 变大C . 变小D . 不能判定12、(2014丹东.中考真卷) 关于影响导体电阻大小的因素说法正确的是（）A . 导体电阻大小取决于通过它电流的大小，电流越小的导体电阻越大B . 导体电阻大小取决于加在它两端电压的大小，电压越大的导体电阻越大C . 相同材料制成粗细相同的导线，长度越长电阻也越大D . 铜导线的电阻一定比铁导线的电阻小13、(2012柳州.中考真卷) 导体的电阻是导体本身的一种性质，它的大小（）A . 只决定于导体的材料 B . 只决定于导体的长度 C . 只决定于导体的横截面积 D . 决定于导体的材料、长度和横截面积14、(2014柳州.中考真卷) 电阻是导体本身的一种性质，在不考虑温度影响的情况下，它的大小（）A . 只跟导体的材料有关B . 只跟导体的长度有关C . 只跟导体的横截面积有关D . 跟导体的材料、长度、横截面积均有关15、(2011百色.中考真卷) 有一段镍铬合金丝，下列措施中能减小它的电阻是（）A . 减小它的长度B . 减小它的横截面积C . 减小它两端电压D . 增大通过它的电流16、(2012宿迁.中考真卷) 利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究①物质导电性；②电动机转向；③电磁感应；④电阻与长度的关系．能够完成的实验个数有（）A . 1个B . 2个C . 3个D . 4个17、(2018辽阳.中考真卷) 下列说法中，正确的是（）A . 灯丝、碳棒、发光二极管（LED）都由导体制成B . 给手机充电时，手机的电池相当于电源C . 闭合电路中，电流方向从电源正极流出，经过用电器，流向电源的负极D . 导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比18、(2017静安.中考模拟) 甲、乙是由同种材料制成且横截面相等的两导体，若将它们并联在同一电路中，则关于甲、乙的长度L及通过电流I的大小判断正确的是（）A . 若L甲＞L乙，则I甲=I乙B . 若L甲＜L乙，则I甲=I乙C . 若L甲＞L乙，则I甲＞I乙D . 若L甲＜L乙，则I甲＞I乙19、(2017虹口.中考模拟) 当温度一定时，关于两根铜导线电阻的大小，下列判断中正确的是（）A . 细的电阻大B . 长的电阻大C . 粗细相同，长的电阻大D . 长度相同，粗的电阻大20、(2017长宁.中考模拟) 如图所示，AC和DF为直径，长度均相同的铜导线和镍铬合金，B和E分别为AC和DF的中点，为了研究导体的电阻大小是否与长度有关，应分别接入（）A . AB和DEB . DE和AC C . AB和DFD . DE和DF21、(2016沈河.中考模拟) 楼道中的一盏白炽灯，使用几年后，小明发现它的灯丝变细了，根灯丝变细前相比，下列有关说法正确的是（）A . 灯丝的电阻变小了B . 灯泡两端的电压不变C . 通过灯丝的电流变大了D . 灯泡的实际功率变大了22、(2017贺州.中考真卷) 导体的电阻与下列哪个因素无关（）A . 导体的材料B . 导体的粗细C . 导体的长度D . 导体两端的电压23、(2017临沂.中考真卷) 小明用两个不同的白炽灯做“探究串联电路的电流特点”实验时，发现一个灯泡较亮而另一个灯泡较暗，则较亮的灯泡（）A . 电阻小B . 灯丝粗C . 电流大D . 功率大24、(2015百色.中考真卷) 下列关于导体电阻的说法，正确的是（）A . 长度长的导体，电阻一定大B . 横截面积大的导体，电阻一定大C . 导体电阻与导体材料、长度、横截面积等因素有关D . 导体电阻由其两端电压和通过的电流来决定25、(2020镇江.中考模拟) 为了使电热器在单位时间内产生的热量增加一倍，下列措施中可行的是( )A . 并联一根阻值相等的电阻丝B . 串联一根阻值相等的电阻丝C . 使电热器两端的电压增加一倍D . 将电阻丝从中间剪成两段，将它们并联起来使用26、(2019静安.中考模拟) 实验室常用滑动变阻器的“变阻”是改变其接入电路中电阻线的（）A . 长度B . 材料C . 温度D . 横截面积27、(2020雅安.中考真卷) 如图所示，对于课本上的四个实验，下列说法错误的是（）A . 用同一滑轮组将不同数目的钩码提升相同的高度，研究滑轮组的机械效率与物重的关系 B . 将长度相同、粗细相同的镍铬、锰铜丝分别接人相同电路中，研究电阻大小与导体材料的关系 C . 将底面积相同、质量不同的两个物体分别放在相同的海绵上，研究压力作用效果与受力面积大小的关系 D .用完全相同的酒精灯将质量相同的水和煤油加热相同时间，根据升高温度的情况比较不同物质吸热能力的强弱28、(2017海淀.中考模拟) 给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一个电流表、一个滑动变阻器、一个开关、若干带有导线夹的导线，现需要研究的问题有：①导体的电阻跟导体的横截面积是否有关；②导体的电阻跟导体的长度是否有关；③导体的电阻跟导体的材料是否有关．利用上述实验器材，可以完成的研究问题是（）A . 只有①B . 只有②C . ①和②D . ①②和③29、(2021九台.中考模拟) 如图甲是某款手持式电子测温仪，图乙是它工作的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻，显示仪是由电流表或电压表改装而成。

第十七章欧姆定律一、单选题1．在如图所示的电路中电源电压不变，R 0为定值电阻，R 是用半体材料制的热敏电阻，其电阻值会随温度的升高变小闭合开关S ，若环境温度升高，则A ．热敏电阻R 的阻值变大B ．电压表V 的示数变大C ．通过电阻R 0的电流变小D ．热敏电阻R 两端电压变大2．如图所示，电源电压保持不变，R 3=2R 2，当闭合S 1，断开S 2时，R 1两端的电压为10V ；当断开S 1，闭合S 2时，R 1两端的电压为8V ，则12:R R 为（ ）A ．4:5B ．3:2C ．3:1D ．5:43．如图所示，是定值电阻R 和小灯泡L 中电流随电压变化的图像，以下说法不正确的是（ ）A ．甲是小灯泡的I -U 图像B ．定值电阻的阻值为10ΩC ．定值电阻R 和小灯泡L 并联接在2V 的电源上，干路中的电流是0.6AD ．定值电阻R 和小灯泡L 串联接在5V 的电源上，小灯泡的电阻是2.5Ω4．如图为李明同学的实验电路．当闭合开关S ，将滑动变阻器的滑片P 向右滑动时，观察到的现象是（）A．电压表的示数减小，电流表的示数增大B．电压表的示数增大，电流表的示数减小C．电压表和电流表的示数都增大D．电压表和电流表的示数都减小5．如图所示的四个电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。

闭合开关S，移动滑片P，使P与a端之间的电阻阻值均匀增加时，电路中的电表示数也随之均匀变化的是（）A．B．C．D．6．小明同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板，无风时杆OC是竖直的，处于图中虚线位置。

风越强，杆OC偏转的角度越大。

AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个灯泡，测风力时，闭合开关S。

以下能说明风力变大的是（）A．灯泡变亮B．灯泡变暗C．电压表示数变大D．电压表示数变小7．如图所示，电源电压保持不变，开关S闭合后，把滑动变阻器滑片P向左移动时，电路中电流表示数的变化情况（）A．电流表A1示数变小，电流表A2示数变大B．电流表A1示数变大，电流表A2示数变小C．电流表A1示数变大，电流表A2示数变大D．电流表A1示数变小，电流表A2示数变小8．在“研究小灯泡电阻”的实验中，小聪同学在处理实验数据时，画出小灯泡的U-I图象，如图所示，则对于图象的分析，以下说法正确的是（）A．由图可知，该灯泡灯丝的阻值为1ΩB．由图可知，该灯泡两端电压为0V时，该灯泡灯丝的电阻为0ΩC．由图可知，该灯泡的电阻不是固定不变的D．为了减小误差，应该用多次测量取平均值的方法测定小灯泡的电阻9．电工师傅在修理电器时，急需一只8Ω的电阻，但手边只有阻值20Ω、5Ω、10Ω和40Ω的电阻各一只，下列做法能帮他解决问题的是（）A．将20Ω和5Ω的电阻串联B．将20Ω和10Ω的电阻串联C．将5Ω和40Ω的电阻并联D．将10Ω和40Ω的电阻并联10．如图所示，把由同种材料制成的长度相同，粗细不同的电阻丝并联接入电路中，其两端的电压、电流的关系是A．U AB＞U CD，I AB＞I CD B．U AB=U CD，I AB＜I CDC．U AB=U CD，I AB＞I CD D．U AB=U CD，I AB=I CD二、填空题11．如图所示，电阻R1=6Ω，当滑动变阻器的滑片在中央位置时，电流表的示数为0.5A，则电压表的示数为V，若把滑片向右移动时，电流表的示数将，电压表的示数将．（填“变大”，“变小”或“不变”）12．如图（a）所示的电路中，电源电压保持不变。

2021年上海各区中考物理一模专项题型及参考答案：动态电路1、（2021浦东一模）如图2所示的电路中，电源电压保持不变，电阻R 1的阻值大于R 2。

闭合开关S，电路正常工作。

若将两电阻互换，则互换前后 A．电流表A 示数变小B．电流表A 示数不变C．电压表V 示数变大 D．电压表V 示数不变2、（2021徐汇一模）在图3所示的电路中，电源电压保持不变。

现将电压表并联在电路中，闭合开关S，移动滑动变阻器滑片P 过程中，电压表V 示数与电流表A 示数的比值变大，电压表V 示数变化量与电流表A 示数变化量的比值不变。

则电压表并联位置和滑动变阻器滑片P 移动方向判断正确的是A．电压表并联在电阻R 1两端，滑片P 向右移动 B．电压表并联在电阻R 2两端，滑片P 向右移动 C．电压表并联在电阻R 1两端，滑片P 向左移动 D．电压表并联在电阻R 2两端，滑片P 向左移动3、（2021金山一模）某报警器主要由热敏电阻R 和保护电阻R 0元件组成，其中R 的阻值随温度升高而减小，当火灾发生时温度升高，导致电表示数变大而触发报警装置。

图1中能实现上述功能的电路图是4、（2021青浦一模）在图1所示的电路中，电源电压保持不变。

若开关S 从断开到闭合，图121图2图3电压表两次示数之比为3︰4，则开关断开时，R 1、R 2两端的电压之比为 A．1︰3 B．3︰1 C．3︰4 D．4︰35、（2021长宁一模）在图2所示的电路中，电源电压保持不变。

当开关S 由断开到闭合时，下列说法正确的是 A．电流表A 的示数变小B．电压表V 与电流表A 示数的比值不变 C．电压表V 的示数变小D．电压表V 与电流表A 示数的乘积不变6、（2021闵行一模）在图3所示的电路中电源电压保持不变，当开关S 从断开到闭合，电压表、电流表示数分别将 A 变大、变小 B 变小、变小 C 变小、变大 D 变大、变大7、（2021奉贤一模）如图2所示，已知电路元件均完好且电源电压保持不变。

热敏电阻的应用典型练习题1注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上1．如图电路中，电阻R 随温度升高均匀增大，用这个电阻做探头测温，把电流表的刻度改为相应的温度刻度。

下列说法正确的是（ ）A ．低温对应电流较大的刻度上，且温度刻度均匀B ．低温对应电流较大的刻度上，且温度刻度不均匀C ．高温对应电流较大的刻度上，且温度刻度均匀D ．高温对应电流较大的刻度上，且温度刻度不均匀【答案】B【详解】根据图示，电路是串联电路，根据题意，当温度高时，电阻R 增大，电路中总电阻增大，根据闭合电路的欧姆定律，电路中的电流减小，即高温对应电流较小的刻度上；当温度低时，电阻R 减小，电路中总电阻减小，根据闭合电路的欧姆定律，电路中的电流增大，即低温对应电流较大的刻度上。

由题意电阻R 随温度升高均匀增大可得R =R 0+kt 根据闭合电路得欧姆定律0E E I R r R kt r==+++ I 与温度t 不成线性关系，所以电阻温度计得刻度是不均匀的，所以ACD 错误，B 正确。

故选B 。

2．关于传感器，下列说法正确的是（ ）A ．传感器能将非电学量按一定规律转换成电学量B ．金属热电阻是一种可以将电学量转换为热学量的传感器C ．干簧管是能够感知电场的传感器D ．热敏电阻的阻值都是随温度的升高而减小【答案】A【详解】A ．传感器作为一种将其它形式的信号与电信号之间的转换装置，能将非电学量按一定规律转换成电学量。

故A 正确；B ．金属热电阻是将热学量转换为电学量的一种传感器，故B 错误。

C ．干簧管是把磁场的强弱转化为电路的通断的传感器，故C 错误。

D ．热敏电阻的阻值不一定随温度的升高而减小，故D 错误。

故选A 。

3．如图所示的电路。

当对R 0，进行加热升温时，小灯的亮度将可能（ ）A ．变亮B ．不变C ．变暗D ．无法判断【答案】A 【详解】当对R 0进行加热升温时，电阻R 0的电阻减小，根据闭合电路欧姆定律可知电路中的电流0L E I R R R r=+++ 则在不损坏电路的情况下，流过小灯的电流会增加，小灯的亮度将可能变亮，故A 正确，BCD 错误。

热敏电阻的工作原理是根据这种特殊的电阻在不同温度下所具有的阻值不同而来测量环境温度的。

半导体热敏电阻的主要特性解：半导体热敏电阻是利用半导体材料的热敏特性工作的半导体电阻。

它是用对温度变化极为敏感的半导体材料制作成的，其电阻值随温度变化而发生极为明显的变化。

热敏电阻是非线性电阻，它的非线性特性基本上表现在电阻与温度的关系不是直线关系，而是指数关系，电压、电流的变化不服从欧姆定律。

按电阻温度系数不同，热敏电阻分为正温度系数热敏电阻和负温度系数热敏电阻两种。

在工作温度范围内，正温度系数热敏电阻的阻值随温度升高而急剧增大，负温度系数热敏电阻的阻值随温度升高而急剧减小。

敏感电阻：敏感电阻是指器件特性对温度，电压，湿度，光照，气体，磁场，压力等作用敏感的电阻器。

敏感电阻的符号是在普通电阻的符号中加一斜线，并在旁标注敏感电阻的类型，如：t. v等。

命名方法：根据电子工业部的规定，敏感电阻的命名由4部分组成：第一部分：M敏感元件第二部分：类别：Z正温度系数热敏电阻F负温度系数热敏电阻Y压敏电阻S湿敏电阻Q气敏电阻G光敏电阻C磁敏电阻L力敏电阻第三部分：用途和特征（热敏）1普通用2稳压用3微波测量用4旁热式5测温用6控温用7消磁用8线性用9恒温用0特殊用（压敏）W稳压用G高压保护用P高频用N高能用K高可靠用L 防雷用H灭弧用Z消噪用B补偿用C 消磁用光敏1,2,3紫外线4，5，6可见光7，8，9红外线第四部分：序号热敏电阻：是一种阻值随温度变化的元件，阻值随温度增加而上升的为正温度系数热敏电阻，简称PTC 反之称为负温度系数热敏电阻NTC热敏电阻主要参数的定义：标称阻值：指在环境温度为25C时电阻的阻值。

热敏电阻有限公司成立于1990年，自创立后不断研发高质量之PTC过流保护片及NTC负温度系数热敏电阻，是目前中国规模较大的移动通讯零件供应商，主要为提供日本、韩国、台湾及世界各国进口热敏电阻、贴片热敏电阻、过流保护片、温度开关、温度传感器及各式感温元件：传感器及敏感元件什么叫传感器？从广义上讲，传感器就是能感知外界信息并能按一定规律将这些信息转换成可用信号的装置；简单说传感器是将外界信号转换为电信号的装置。

1．有一种半导体材料的电阻值随着温度的变化而明显改变，用这种材料制作的电阻称为热敏电阻。

如图甲所示是某热敏电阻R 的阻值随温度变化的图像，小马同学用该热敏电阻R 和电压表设计了一只测量范围为0～100℃的水温表，如图乙所示是这个水温表的原理图，图中的电压表的量程为0～3V ；定值电阻R 0的阻值为100Ω，要求当水温达到100℃时，电压表的示数达到最大值。

请完成下列小题。

（1）根据图像回答该热敏电阻在100℃时的电阻值为多大？（2）电源电压为多大？（3）当水温达到100℃时，电源消耗的总功率是多少？（4）通过计算说明改画的水温表刻度盘上的0℃应该与电压表刻度盘的什么位置对应？如图所示为某兴趣小组为学校办公楼空调设计的自动控制装置，R 是热敏电阻，其阻值随温度变化关系如下表所示。

已知继电器的线圈电阻Ω10=0R ，左边电源电压为6V 恒定不变。

当继电器线圈中的电流大于或等于15mA 时，继电器的衔铁被吸合，右边的空调电路正常工作。

温度t /℃0 5 10 15 20 25 30 35 40 电阻R /Ω 600 550 500 450 420 390 360 330 300⑴请说明该自动控制装置的工作原理。

⑵计算说明该空调的启动温度是多少？⑶为了节省电能，将空调启动温度设定为30℃，控制电路中需要串联多大的电阻？⑷改变控制电路的电阻可以给空调设定不同的启动温度，除此之外，请你再提出一种方便可行的调节方案。

24、研究发现：人在饮酒后驾车的应急反应时间是未饮酒时的2～3倍．反应时间是指司机从看到意外情况到踩刹车需要的这段时间；在反应时间内汽车要保持原速前进一段距离，这段距离叫反应距离．如图所示，某人酒后驾车沿马路直线行驶，车头中央距马路边沿3m ，车在到R /Ω100 200300400S RVR 0甲 乙达某位置时，发现一人正从路边出发闯红灯过人行横道，此时汽车的速度为15m/s，距离人的行走路线为30m，若该司机的反应时间为1.2s，刹车后汽车由于惯性还要继续行驶，再经过1s刚好驶到人的行走路线．（1）求这辆汽车的反应距离是多少？（2）若人以1.5m/s的速度匀速行走，请计算说明汽车是否有撞上行人的可能？（提示：该车的宽度约1.8m）、心电图仪（如图所示）通过一系列的传感手段，可将与人心跳对应的生物电流情况记录在匀速运动的坐标纸上。

专题31动态电路的定量计算【核心考点精讲】1、试题类型（1）开关闭合与断开引起电路变化。

（2）滑动变阻器滑片移动引起电路变化。

2、解题技巧分析电路，并画出不同状态下的等效电路图，画图时去掉电路中由于断路或短路等不工作部分，使电路变成最简单、最直观的工作电路。

【必刷题型精练】1．（2022•张家界中考）如图所示，电源电压保持不变，R1＝10Ω，当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中线段AB表示，则电源电压和滑动变阻器的最大值分别为（）A．6V20ΩB．4V20ΩC．6V10ΩD．4V10Ω解：当滑片P在a端时，滑动变阻器接入的电阻最大，由图乙可知，此时电压表的示数为4V，电流表示数为0.2A，R P最大==40.2=20，当滑片P在b端时，滑动变阻器接入的电阻为0，此时电压表的示数为0，电流表示数为0.6A，电源电压：U＝I b R1＝0.6A×10Ω＝6V。

答案：A。

2．（2022•内蒙古中考）如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示。

下列说法正确的是（）A．定值电阻R的阻值是8ΩB．定值电阻R的阻值是4ΩC．滑动变阻器的阻值范围是0～18ΩD．滑动变阻器的阻值范围是0～12Ω解：AB、由电路图甲可知，定值电阻R与滑动变阻器串联，电压表测量定值电阻R两端的电压，电流表测量整个电路中的电流；由图乙可知，当滑片在a端时，电压表和电流表的示数最大；由欧姆定律可得R==91.5=6Ω，故A和B均错误；CD、由图乙可知，电源电压为U＝9V；当滑片P在b端时，电路中的电流最小，为0.5A，则电路中的总电阻：R总=′=90.5=18Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的最大阻值：R滑大＝R总﹣R＝18Ω﹣6Ω＝12Ω，故C错误，D正确。

答案：D。

3．（2022•广元中考）如图甲所示电路中，电阻R1＝2Ω，R3是0～10Ω的滑动变阻器，电源电压恒为6V。

热敏电阻的应用典型练习题3注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上1．如图所示，Rt为半导体热敏电阻，其他电阻都是普通的电阻，当灯泡L的亮度变暗时，说明（）A．环境温度变高B．环境温度变低C．环境温度不变D．都有可能【答案】B【详解】当t R的温度变高时，其电阻减小，所以外电路总电阻减小，总电流就增大，电源的内电压增大，路端电压减小，所以通过支路中R的电流变小，而总电流增大，所以通过灯泡的电流增大，灯泡应变亮。

相反，环境温度变低时，灯泡L的亮度变暗。

故选B。

2．如图甲所示为某装置中的传感器工作原理图，已知电源的电动势E=9.0V，内阻不计；G 为灵敏电流表，其内阻Rg保持不变；R为热敏电阻，其阻值随温度的变化关系如图乙所示，闭合开关S，当R的温度等于20℃时，电流表示数I1=2mA；当电流表的示数I2=3.6mA时，热敏电阻的温度是()A．60℃B．80℃C．100℃D．120℃【答案】D【详解】当R 的温度等于20℃时，结合图像知电阻R 1=4kΩ，此时电流表示数I 1=2mA ，由闭合电路欧姆定律知11()g E I R R =+解得：500g R =Ω；当电流表的示数I 2=3.6mA 时，由闭合电路欧姆定律知22()g E I R R =+ 解得22R k =Ω，结合图像知此时温度对于的是120C 。

故选D 。

3．对于温度传感器的说法，正确的是( )A ．温度传感器的核心部件是热敏电阻B ．温度传感器的核心部件是热胀冷缩金属片C ．热敏电阻的电压随温度变化而变化D ．温度传感器属于生物传感器【答案】A【详解】AB ．热敏电阻是将热量转化为电流这个电学量，温度传感器的核心部件是热敏电阻，故A 正确，B 错误；C ．热敏电阻的电阻随温度变化而变化，将热量转化为电流这个电学量，故C 错误；D ．温度传感器是半导体材料制作的，不属于生物传感器，故D 错误。

第十三章欧姆定律一、知识点梳理知识点一探究电流与电压、电阻的关系例1、在“研究电流跟电压的关系”实验中，被控制的物理量是_______ ，实验结论是_________________________ ；在“研究电流跟电阻的关系”实验中，被控制的物理量是_______ ，实验结论是________________________ ．这两个实验所用的科学方法是：_____________．滑动变阻器两次的作用分别是：_________________________;______________________________.变式训练1、李明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，下列说法中错误的是（）A．当在导体乙的两端加上1V的电压时，通过乙导体的电流为0.1AB．将甲、乙两导体并连接到电压为2V的电源上时，干路中的电流为0.6AC．导体甲的电阻小于导体乙的电阻D．导体两端的电压为零时，导体的电阻也为零2、小刚用如图所示电路探究“一段电路中电流跟电阻的关系”．在此实验过程中，当A、B两点间的电阻由10Ω更换为5Ω为后，为了探究上述问题，他应该采取的操作是（）“小则小调，大则大调”A．保持变阻器滑片不动 B．将变阻器滑片适当向左移动C．将变阻器滑片适当向右移动 D．适当增加电池的节数3、下列说法中，能用于研究电流与电压之间关系的是（）A．用同一导体，保持导体两端电压相同B．用不同导体，保持导体两端电压相同C．用同一导体，改变导体两端电压D．用不同导体，改变导体两端电压4、小明用图1所示的电路探究“电阻上的电流跟两端电压的关系”，图2是小明未完成连接的实验电路。

（1）电压表应选择_________的量程；现要求滑动变阻器滑片向左移动时，电流表示数增大．请你按照对电压表量程的选择和对滑动变阻器连接的要求，用笔画线代替导线，完成图2中实验电路的连接。

人教版初中物理九年级期末（全1册）测试题（含答案）姓名：班级：得分：一、单项选择题（每小题2分，共26分）1、关于下列热学实验的说法不正确的是（）A．甲图中红墨水在热水中扩散更快，说明温度越高分子无规则运动越剧烈B．乙图中冬天树枝上的霜是空气中的水蒸气凝固而来，此过程要放热C．丙图中用电加热器给食用油加热，随着温度的升高，食用油的内能增加D．丁图中水蒸气的压力把塞子推出去，水蒸气的内能减小，转化为塞子的机械能2、关于热机，下列说法正确的是（）A．汽油机气缸顶部有喷油嘴，柴油机气缸顶部有火花塞B．汽油机在吸气冲程中，将空气吸入气缸C．热机是利用内能做功的装置，可将内能转化为机械能D．一般情况下汽油机的压缩比大于柴油机，其功率也更大3、小明取少量燃料置于燃烧皿中，点燃后对100g的热水加热4min，然后立即将其熄灭，测得消耗燃料4.2g，并根据实验数据绘制了水温随时间变化的图像如图乙中a线所示。

已知此过程中燃料均匀燃烧放热，该燃料的热值为2×106J/kg，水的比热容为4.2×103J/（kg•℃），整个过程中忽略水的质量变化。

下列说法中正确的是（）A．通过图像计算得知4min水吸收到的热量为2520JB．通过计算得出燃料燃烧放出热量有40%被水吸收C．水吸收的热量和燃料燃烧放出的热量都与加热时间成正比D．若实验装置和热损失比例均不变，利用该燃料加热另一杯水绘出了如图乙中b线所示图像，则这杯水的质量大于上一杯水的质量4、下列说法中正确的是（）A．用纸巾摩擦过的塑料吸管可以吸引纸屑，说明塑料是导体B．用塑料梳子梳头发，头发更蓬松是因为梳子与头发摩擦的过程中创造了电荷C．与头发摩擦过的塑料尺能吸引纸屑，因为塑料尺把头发的电荷都带走了D．干燥的冬季，化纤衣服容易吸附灰尘是因为摩擦过的衣服带了电容易吸引轻小物体5、在某一温度下，两个电路元件R A和R B中的电流与其两端电压的关系如图所示。

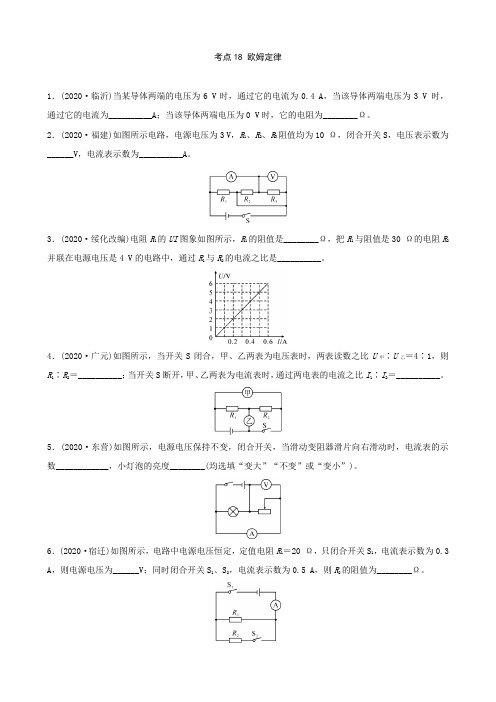

考点18 欧姆定律1．(2020·临沂)当某导体两端的电压为6 V时，通过它的电流为0.4 A，当该导体两端电压为3 V 时，通过它的电流为__________A；当该导体两端电压为0 V时，它的电阻为________Ω。

2．(2020·福建)如图所示电路，电源电压为3 V，R1、R2、R3阻值均为10 Ω，闭合开关S，电压表示数为______V，电流表示数为__________A。

3．(2020·绥化改编)电阻R1的UI图象如图所示，R1的阻值是________Ω，把R1与阻值是30 Ω的电阻R2并联在电源电压是4 V的电路中，通过R1与R2的电流之比是__________。

4．(2020·广元)如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲∶U乙＝4∶1，则R1∶R2＝__________；当开关S断开，甲、乙两表为电流表时，通过两电表的电流之比I1∶I2＝__________。

5．(2020·东营)如图所示，电源电压保持不变，闭合开关，当滑动变阻器滑片向右滑动时，电流表的示数____________，小灯泡的亮度________(均选填“变大”“不变”或“变小”)。

6．(2020·宿迁)如图所示，电路中电源电压恒定，定值电阻R1＝20 Ω，只闭合开关S1，电流表示数为0.3 A，则电源电压为______V；同时闭合开关S1、S2，电流表示数为0.5 A，则R2的阻值为________Ω。

7．(2020·齐齐哈尔)如图所示的电路中，电源电压恒定不变，已知R1＝3R2。

当S1闭合，S2断开时，电压表示数为3 V，电流表示数为0.4 A，电阻R1为________Ω；当S1断开，S2闭合时，电流表示数为__________A。

8．(2020·鄂州)如图所示的电路中，电源电压为4.5 V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5 V，忽略温度对灯丝电阻的影响，则( )A．L2两端的电压为 1.5 VB．L1两端的电压为 1.5 VC．L1与L2的灯丝电阻之比为 2∶1D．通过L1与L2的电流之比为1∶29．(2020·娄底)如图所示的电路中，电源两端的电压保持不变。

2024年中考物理二轮专题复习——欧姆定律一、选择题（本大题共10道小题）1. (2023•绍兴)学习了《质量测量工具的进化》的STEAM课程,小敏认识并使用了如图台秤,发现指针偏转角度与所测物体质量成正比.根据台秤示数变化规律,小敏想选用电流表或电压表的示数来反映所测物体质量大小,设计的电路最合理的是( )A. B. C. D.2. (2023•烟台模拟)如图所示,电源电压恒定.当开关S1、S2闭合,甲、乙两表均为电压表时,两表示数之比U甲:U乙＝5:1;当开关S1闭合、S2断开,甲、乙两表均为电流表时,甲、乙两表的示数之比为( )A.4:5B.3:5C.5:4D.4:13. (2023•福建)如图,电源电压保持不变,R为定值电阻.闭合开关S,将滑片P从右端向左端移动过程中,下列说法正确的是( )A.V1和V2示数不变,A示数变大B.V2和A示数的乘积先变大后变小C.V1和A示数之比不变D.V2和A示数之比变小4. (2023•眉山)小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时,如图所示电源电压U＝6V保持不变.他闭合开关时发现两只灯泡都不亮,用电压表分别测出ab、bc、ac两点之间的电压为U ab＝6V、U bc＝0V、U ac＝6V.若电路只有一处故障,则应是( )A.灯泡L1短路B.灯泡L1断路C.灯泡L2短路D.开关S断路5. (2023•福州一模)如图所示是某创客小组自制肺活量测量装置示意图。
