数字微波通信实现

WaveLink-PDH 标准型数字微波通信设备WaveLinkPDH 标准型数字微波通信设备是由本公司美国加州 核心技术研发中心开发、桂林生产基地生产。

其符合GB131599－ 1《数字微波接力通信系统进网技术要求》相关技术要求。

本设备提供标准机型，由室外高频部分（ODU ）、室内中低 频（IDU ）两大部分组成，高频部分与天线硬连接，无射频馈线 损耗；ODU 与IDU 通过中频电缆连接，安装灵活，工作方式可选 ▲WaveLink PDH ODU(室外单元)用1+0与1+1热备份方式。

通过前后面板指示可以了解设备工 主要特点：作状态、接收电平等，控制设备工作状态。

本设备采用计算机辅助设计技术(CAD)和计算机辅助制造技 术(CAM)进行设计，保证了设备高可靠性、高稳定性；采用MMIC （单片微波集成电路）及超大规模集成电路FPGA 等先进技术，大 大提高了设备集成度；采用模块化和频率合成技术，使发信频率、 收信本振频率稳定度高；QPSK 调制解调器在对数据流处理上采用 了能量扩散随机化处理、编码、卷积交织、收缩卷积编码纠错技 术、大大改善了系统误码性能；具有完善监控管理接口，实现了 对设备灵活地进行监控和测试。

该设备工作频段为8GHz 、13 GHz 、15 GHz 、18GHz 、23 GHz 传输容量为4E1 、8E1、16 E1；还提供了一个数据口、一个监控口、 一个数字公务电话口。

除了以上标准配置外，本设备还可以提供以 用 途： 两种选件，一是以太网10/100BASE-T 接口（可以将任意一个或多个E1接口配置成10/100BASE-T 接口）；二是美中戴维斯电信设备有限 公司专用网管软件（可以将一跳或多跳设备集中进行监控和管理）。

该设备具备高可靠性，并且具有体积小、重量轻、结构合理，易 于安装、调试帮维护方便等特点。

目前已被广泛用于各公用电信网、专信网本地数字微波接入 特别是对于中国移动、联通、网通、铁通等交换中心到基站互联。

• 频分多址 • 时分多址 • 空分多址 • 码分多址
卫星通信多址方式
卫星通信系统
• 卫星通信系统的线路
– 在一个卫星通信系统中，各地球站经过通信卫星转发器可以组成多条 单跳单工或双跳单工卫星通信线路。
– 单工是指通信的双方分别被固定为发信站和收信站。 发信站发送的信 号只经一次卫星转发后就被接收站接收的卫星通信线路叫做单跳单工 卫星通信线路。
– 发信站发送的信号经过两次卫星转发后被接收站接收的卫星通信线路 叫做双跳单工卫星通信线路。
卫星通信系统
卫星通信系统的分类
– 同步卫星通信系统(GEO)
• 卫星绕地球的运行周期与地球自转同步，而对地 球应相对静止，又称为静止轨道卫星系统。
– 非同步卫星通信系统
• 中轨道卫星系统(ICO或MEO) • 高轨道卫星系统(HEO) • 低轨道卫星系统(LEO)
同步通信卫星的设置和可通信区
• 通信卫星一般是指同步卫星， 同步卫星的轨道是圆形且在赤 道平面上，同步卫星离地面 35785.6公里，飞行方向与地 球自转方向相同时，从地面上 任意一点看，卫星都是静止不 动，这种对地静止的卫星称为 通信卫星。利用三或四颗同步 卫星，就能够使信号基本覆盖 地球的表面。
5.微波设备 微波设备主要由IDU、ODU、中频电缆、天线等部分组成
IDU是室内单元，Indoor Unit。ODU是室外单元， Outdoor Unit。 中频是指发射机将信号载 波变换成发射频率，或者 将接收频率变换成基带的 一个中间频率，一般由系 统架构决定。 而射频，就是天线发射出 去的、在空中传播的电磁 波信号频率。
微波通信
5.微波设备组成
IDU负责完成业务接入、复分接 和调制解调，在室内将业务信

微波通信系统的解决方案随着科技的不断发展，通信技术也在不断更新，微波通信已逐渐成为一种重要的通讯方式。

微波通信系统又可以分为微波传输系统和微波接收系统两种，本文将围绕这两种系统的构成和解决方案展开。

一、微波传输系统微波传输系统是传送信息的核心组成部分。

微波信号需要通过天线将信号发射出去，然后通过一系列的设备将信号传输到对面的接收天线。

在传输过程中，常常会遇到一些问题。

1.信号干扰问题微波信号经过长距离传输后可能会受到一些信号干扰，导致信号质量下降，从而影响通讯的效果。

为了解决这个问题，可以采用一些抗干扰的技术，比如采用数字信号处理技术、采用多普勒雷达技术、差分编码传输等方法。

2.信号衰减问题微波信号传输过程中会因为传输介质的吸收和散射等原因而产生信号衰减。

为了避免这个问题，可以采用一些经济有效的增益设备来加强信号，比如低噪声放大器、中频放大器等等。

3.天气干扰问题微波传输系统受天气的影响非常大，尤其是雨、雾、云等天气，会引起信号的严重衰减。

为了解决这个问题，可以采用一些技术手段，如采用功率控制、跳频技术、智能监测等技术，来实现天气快速干扰的处理与恢复。

二、微波接收系统微波接收系统是承接微波信号的另一部分，它需要确保接收到的信号可以快速准确地被转化为数字信号以传输，同时也要考虑一些其他的问题。

1.传输效率问题为了能够提高微波接收系统的传输效率，可以采用一些高效的技术，如开放式平台接口、集成智能、移动云计算等技术，以此来提高数据的处理和交换的效率。

2.接受质量问题微波接收系统需要确保接收到的信号质量高，同时也需要能够快速且准确地将信号转化为数字信号。

为了解决这个问题，可以通过一些改进技术，比如三维数字化、现场数字采样等技术来优化信号的质量和处理速度。

3.安全性问题微波接收系统需要保障数据的安全性，保持关键数据的机密性，以避免被反碰和攻击。

为了解决这一问题，可以采用一些加密技术，如虚拟专用网、安全传输层协议等技术，保证通讯的安全和稳定。

微波通信简介微波通信是一个系统工程，安装、维护、调测涉及的知识面宽，需要扎实的基础知识和丰富的实际经验，在较短的时间内掌握有一定困难。

一、微波通信的基本概念:微波通信是现代化重要通信手段之一，与其他通信方式相比它具有以下优点:建设周期短;投资底;抗自然灾害性能强;不容易遭受人为性的破坏。

对信息传输可靠性比较高，跨越山河比较方便，它的传输方式具有独道的特点。

缺点:微波经空中传送，易受干扰，在同一微波电路上不能使用相同频率于同一方向，因此微波电路必须在无线电管理部门的严格管理之下进行建设。

此外由于微波直线传播的特性，在电波波束方向上，不能有高楼阻挡，因此城市规划部门要考虑城市空间微波通道的规划，使之不受高楼的阻隔而影响通信。

因此，世界许多国家尤其是比较发达的国家作为一种重要的通信手段予以大力的发展形成很大的通信网，在世界通信事业的发展中起过非常重要的作用。

1、微波通信的基本概念通常人们把通信使用什么频率，称为什么通信。

如把30,300千赫称长波用于通信,称长波通信，(电台)把300,3000千赫称为中波,用于广播，称中波广播，把3,30兆赫称短波用于通信称短波通信。

在电信领域通常把3000M,30000M频段的通信，称微波通信。

———————————————————————————————————————————————从另一个概念讲，电磁波有长波中波短波,而波长在1米至0.1毫米之间的电磁波,称为微波。

使用微波进行的通信被称为微波通信。

微波通信具有可用频带宽、通信容量大、传输损伤小、抗干扰能力强等特点,可用于点对点、一点对多点或广播等通信方式。

名词解释:频率 :在单位时间内物体完成全振动的次数叫频率，用f表示单位: HZ KHZ MHZ GHZ 1GHZ=1000MHZ1MHZ=1000KHZ波长波速波长,波速/频率频率,波速/波长电磁波的波速由介质决定的，真空中等于光速，空气中略低于光速，而波速=波长*频率，即波长越长频率越低，波长越短频率越高。

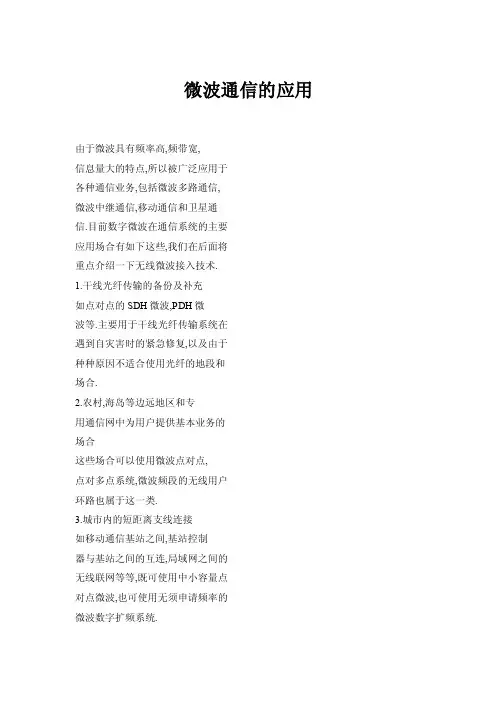

微波通信的应用由于微波具有频率高,频带宽,信息量大的特点,所以被广泛应用于各种通信业务,包括微波多路通信,微波中继通信,移动通信和卫星通信.目前数字微波在通信系统的主要应用场合有如下这些,我们在后面将重点介绍一下无线微波接入技术.1.干线光纤传输的备份及补充如点对点的SDH微波,PDH微波等.主要用于干线光纤传输系统在遇到自灾害时的紧急修复,以及由于种种原因不适合使用光纤的地段和场合.2.农村,海岛等边远地区和专用通信网中为用户提供基本业务的场合这些场合可以使用微波点对点,点对多点系统,微波频段的无线用户环路也属于这一类.3.城市内的短距离支线连接如移动通信基站之间,基站控制器与基站之间的互连,局域网之间的无线联网等等,既可使用中小容量点对点微波,也可使用无须申请频率的微波数字扩频系统.4.未来的宽带业务接入(如LMDS)5.无线微波接入技术近十年来,国内信息网络的发展对通信基础设施提出了越来越高的要求.各种网络接入技术越来越受到人们的重视.网络接入大致上可分为网络接入和单机接入两类.许多技术如DDN,xDSL,56K,ISDN,微波,帧中继,卫星通信等都成为人们的关注对象.尽管中国电信基础建设取得了极大的发展,但是仍无法满足网络迅速发展的迫切需要.因此,无线微波扩频通信以其建设快速简便等优势成为建立广域网连接的另一重要方式,并在一些城市中形成一定规模, 是国内城市通信基础设施的有效补充,引起了很多网络建设单位的兴趣.180活力2005.10微波通信的应用黄江(哈尔滨商业大学,哈尔滨150076) 微波扩频通信目前在国内的重要应用领域之一是企事业单位组建Intranet并接入ISP.一般接入速率为64K一2Mbps,使用频段为2.4G一2.4835GHz,该频段属于工业自由辐射频段,也是国内目前唯一不需要无委会批准的自由频段.微波扩频通信技术特点是利用伪随机码对输入信息进行扩展频谱编码处理,然后在某个载频进行调制以便传输.属于中程宽带通信方式. 微波扩频通信技术来源于军事领域, 主要开发目的是对抗电子战干扰.微波扩频通信具有以下特点:建设无线微波扩频通信系统目前无须申请,带宽较高,建设周期短; 一次性投资,建设简便,组网灵活,易于管理,设备可再次利用相连单位距离不能太远,并且两点直线范围内不能有阻挡物.抗噪声和干扰能力强, 具极强的抗窄带瞄准式干扰能力,适应军事电子对抗;能与传统的调制方式共用频段;信息传输可靠性高;保密性强,伪随机噪声使得不易发现信号的存在而有利于防止窃听;多址复用,可以采用码分复用实现多址通信;设备使用寿命较长.扩频通信按调制方式可以划分为四种基本类型:1.直接序列扩频(DirectSe—quenceSpreadSpectrum,简称DSSS);2.跳频扩频(FrequencyHopping SpreadSpectrum,简称FHSS);3.跳时扩频(TimeHopping SpreadSpectrum,简称THSS);4.宽带线性调频扩频(Chirp SpreadSpectrum,简称切普扩频).以上四种基本扩频系统各有优缺点,如果采用以上扩频技术的混合方式,技术折中而使其优势互补,则可以满足高要求的抗干扰指标.采用混合扩频技术系统所获得的扩频增益等于其中所有单独扩频系统的扩频增益的总和.微波扩频系统按接入方式分为点对点,点对多点两种.点对点方式是指连接的双方用一对微波扩频传输设备相连.采用点对点方式的微波系统主要使用802.3协议,传输效率高于802.11协议.一般通信速率为64Kbps一2Mbps,另外,可将若干点对点微波设备的通信信道进行复合,使得通信速率达到10Mpbs.其应用场合为:为连接两个地点提供专用可靠的通信信道,且要求通信速率较高.相应设备的价钱随通信速率的提高而增加,一般报价为5万一20万元(指一对设备).点对多点方式是指扩频系统含一个中心点和若干分布接入点,若干分布接入点以竞争方式或固定分配方式分享中心点提供的总信道带宽.主要使用802.11协议.系统各分布接入点所分享的带宽一般为64K一128Kbps(总带宽一般为lM一2Mbps).竞争方式可根据接入用户实时需要分配总带宽,但缺点是竞争时将浪费带宽,造成拥挤;而以固定方式分享带宽可以保证传输带宽,但缺乏带宽实时分配的灵活性.其应用场合为:需组建一微波通信网络,包括一个信息中心站和若干个分支接入站,分支接入站通过一条速率要求不高的通信信道(<=512Kbps)访问中心站,并通过中心站访问到其他分支接入站.802.11协议是专门为微波无线网使用的,其目的是规范无线网产品,增加各种无线网产品的兼容性. 虽然各种无线网产品号称都使用802.11协议,但实际上因软件,载波和扩频方式不同而很难兼容.802.11 协议由于分时机制,点对点传输效率低于802.3协议.在点对多点传输情况下,分配给各接入点用户的速率呈指数下降趋势,实际使用中接入点的数目一般不超过l0.口(编辑/穆杨)。

微波通信系统的优点和挑战作者：韩钧来源：《中国新通信》 2020年第15期韩钧辽宁省广播电视沈阳辽中转播站【摘要】微波指的是频率在300MHZ至300GHZ范围内的电磁波。

依靠空间电磁波来传递信息的一种通信方式。

微波是卫星，光纤，微波，电缆几大传输方式之一。

数字微波通信指的是利用微波携带一定的数字信息，而后可以通过电波空间，传送若干信息，进行再生中继的通信方式。

在终端设备中将各种信号先转换为数字信号，然后合并成基带信号，再将基带信号的频谱搬移到微波频段，最后以接力的形式进行传输的一种通信方式。

通过地面多座中继站建立通信线路，相邻的中继站叫做视距，视距约为50KM。

通过这种方式把信号一段一段的往前传达。

【关键词】微波通信基带信号微波频段韩钧，女，汉族，籍贯：辽宁辽中，单位：辽宁省广播电视沈阳辽中转播站，学历：本科，职称：助理工程师，研究方向：微波传输系统。

引言：我国是在20世纪60年代开始一系列微波的研究工作，经过长时间的发展，取得了一定的研究成果。

微波通信系统有很多的优点，其优点是，具有快速安装的能力，容易穿越复杂地形的能力。

自然灾害后快速恢复通信的能力，不易受自然灾害影响的能力。

一、微波传输的优点微波传输使得通信的灵活性较大。

在很多地区，在建设数字节点和分配网络时，数字微波是常常是和电缆相较的一种可行方案，因为埋设地下电缆发热费用非常昂贵，而且在市区中挖管道常常会对城市破坏严重，影响城市交通秩序，往往都是难以得到批准。

在欧美发达国家，目前还是大部分都采用数字微波系统。

微波链路接力传输也是非常重要的大容量传输媒介，在千里林区，山地，草原，沙漠，等困难地区显现的更为明显。

微波电路另一方面的优点即是不易受到大自然的灾害影响，同时也不易受到人为的破坏。

能很好的应对突发情况，抵御自然灾害的能力强。

由于微波传输没有固定的介质，铺设简单，突发情况中可以迅速铺设开来，保证两地正常通信。

在唐山大地震，20世纪90年代的特大洪水中，当其他手段均失效后，微波传输都能及时保证各路通信的畅通，在出现山洪，地震或者战争等不可避免的灾难时，微波抵御自然灾害的能力就会很强，可以在突发情况中保障正常的通信，满足信息沟通渠道顺畅运行。

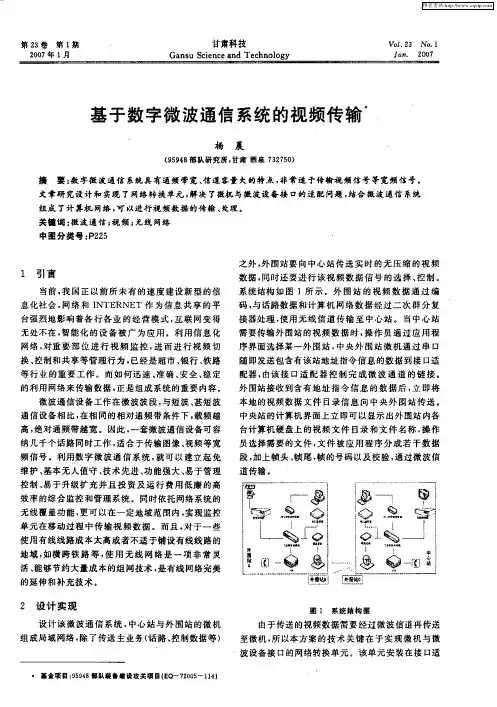

序界面 选择某 一外 围站 ， 中央 外 围站 微 机 通过 串 口
