浅析绿色建筑理念下建筑给排水设计作者：李慧勇来源：《城市建设理论研究》2013年第33期摘要：绿色建筑设计应综合考虑建筑全寿命周期的技术与经济特性，采用有利于促进建筑与环境可持续发展的场地、建筑形式、技术、设备和材料。

结合设计过程中的一些工程实例，本文主要从以下几方面浅谈建筑给水排水专业在绿色建筑设计中的体现与应用。

关键词：绿色建筑理念建筑给排水设计中图分类号：TL353+.2 文献标识码：A1、节水系统设计我国水资源严重匮乏，人均水资源是世界平均水平的1/4，目前全国年缺水量约为400亿m3，用水形势相当严峻，因此节水是我们需要亟待解决的重要问题。

在建筑节水系统设计上首先应充分利用市政水压，合理进行系统分区以及采取减压限流措施。

根据《民用建筑节水设计标准》4.2.1“设有市政或小区给水、中水供水管网的建筑，生活给水系统应充分利用城镇供水管网的水压直接供水”。

为节约能源，减少居民生活饮用水水质污染，建筑物底部的楼层应充分利用市政供水压力。

一般情况下，大部份项目所在地的市政供水压力约在0.2～0.3Mpa之间，可供地下室至地上3层左右建筑用水，市政水压达不到的楼层才采用水泵加压供给。

例：贵阳中天项目更为典型，因项目所处均为山地建筑，城镇供水泵站建在绝对高程较高位置，与项目相对高差较大。

且项目前后室外市政路面高差也高达20多米，±0.00标高的市政路引入管上供水管网压力约为0.40Mpa。

为了更好利用市政原有供水压力，项目9层及以下楼层用水均由市政管网直接供水，且入户管给水压力大于0.250Mpa时设置减压阀减压后供给。

10层以上采用两套箱式无负压供水设备加压供给：10～20层为加压低区，21～31层为加压高区。

利用市政水压直接供水以及采用无负压设备叠加市政水压的供水系统，将本项目的供水成本与能耗大大降低。

2、节水措施小区管网漏失水量包括：室内卫生器具漏水量、屋顶水箱漏水量和管网漏水量。

因此，为了减少或避免管网漏损，给水系统中除了上述的合理设计供水系统，避免供水压力过高或压力骤变外，还应使用符合现行国家标准的管材、管件；选用高性能阀门以及选择适宜的管道敷设及基础处理方式。

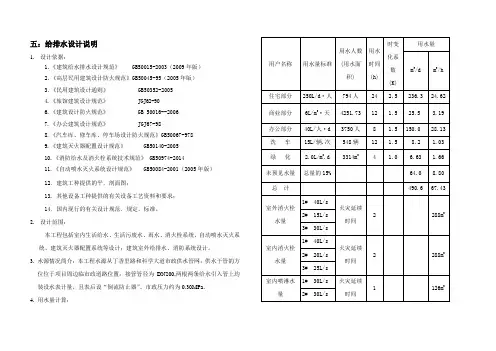

1.设计依据：1.《建筑给水排水设计规范》 GB50015-2003（2009年版）2.《高层民用建筑设计防火规范》GB50045-95（2005年版）3.《民用建筑设计通则》 GB50352-20054.《旅馆建筑设计规范》 JGJ62-906.《建筑设计防火规范》 GB 50016--20067.《办公建筑设计规范》 JGJ67-988.《汽车库、修车库、停车场设计防火规范》GB50067-9789.《建筑灭火器配置设计规范》 GB50140-200510.《消防给水及消火栓系统技术规范》 GB50974-201411.《自动喷水灭火系统设计规范》 GB50084-2001（2005年版）12．建筑工种提供的平﹑剖面图；13. 其他设备工种提供的有关设备工艺资料和要求；14．国内现行的有关设计规范﹑规定﹑标准。

2. 设计范围：本工程包括室内生活给水、生活污废水、雨水、消火栓系统、自动喷水灭火系统、建筑灭火器配置系统等设计；建筑室外给排水、消防系统设计。

3.水源情况简介：本工程水源从丁香里路和科学大道市政供水管网；供水干管的方位位于项目周边临市政道路位置；接管管径为DN200,两根两条给水引入管上均装设水表计量，且表后设“倒流防止器”。

市政压力约为0.30MPa。

4.用水量计算：本工程最高日用水量为490.6m3/d，最大小时用水量为67.43m3/h ；室内消火栓用水量为40L/s,室外消火栓用水量为40L/S,火灾延续时间为3小时；喷淋系统用水量为35L/S，火灾延续时间为1小时。

5.为了充分利用室外市政给水管网水压，减少加压供水设备装机容量，节约供水成本，本工程室内生活给水系统分为三个区供水。

地下室至三层为低区，管道采用下行上给式由市政自来水直接供给；四层及以上采用二次加压给水系统，四至十一层为中区、十二至十九层为高区、中区和高区分别由恒压变频调速水泵供给。

6.消火栓给水系统：消防系统采用区域加压给水系统，整个地块按一次火灾考虑，共用消防设备。

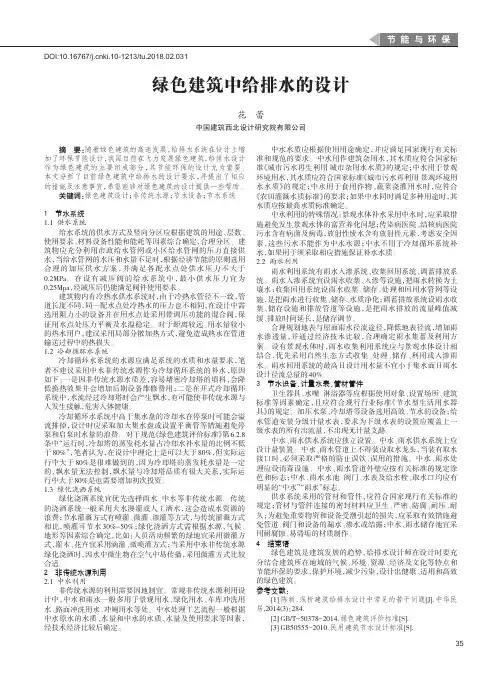

DOI:10.16767/ki.10-1213/tu.2018.02.031绿色建筑中给排水的设计花蕾中国建筑西北设计研究院有限公司摘要：随着绿色建筑的高速发展，给排水系统在设计上增加了环保节能设计，我国目前在大力发展绿色建筑，给排水设计作为绿色建筑的主要组成部分，其节能环保的设计尤为重要。

本文分析了目前绿色建筑中给排水的设计要求，并提出了相应的措施及注意事宜，希望能够对绿色建筑的设计提供一些帮助。

关键词：绿色建筑设计；非传统水源；节水设备；节水系统1节水系统1.1供水系统给水系统的供水方式及竖向分区应根据建筑的用途、层数、使用要求、材料设备性能和能耗等因素综合确定，合理分区。

建筑物应充分利用市政给水管网或小区给水管网的压力直接供水，当给水管网的水压和水量不足时，根据经济节能的原则选用合理的加压供水方案，并满足各配水点处供水压力不大于0.2MPa。

在设有减压阀的给水系统中，最小供水压力宜为0.25Mpa，经减压后仍能满足阀件使用要求。

建筑物内有冷热水供水系统时，由于冷热水管径不一致，管道长度不同，同一配水点处冷热水的压力也不相同，在设计中需选用阻力小的设备并在用水点处采用带调压功能的混合阀，保证用水点处压力平衡及水温稳定。

对于距离较远、用水量较小的热水用户，建议采用局部分散加热方式，避免造成热水在管道输送过程中的热损失。

1.2冷却循环水系统冷却循环水系统的水源应满足系统的水质和水量要求，笔者不建议采用中水非传统水源作为冷却循环系统的补水，原因如下：一是因非传统水源水质差，容易堵塞冷却塔的填料，会降低换热效果并会增加后期设备维修费用；二是在开式冷却循环系统中，水流经过冷却塔时会产生飘水，有可能使非传统水源与人发生接触，危害人体健康。

冷却循环水系统中高于集水盘的冷却水在停泵时可能会溢流排掉，设计时应采取加大集水盘或设置平衡管等措施避免停泵和启泵时水量的浪费。

对于规范《绿色建筑评价标准》第6.2.8条中“运行时，冷却塔的蒸发耗水量占冷却水补水量的比例不低于80%”，笔者认为，在设计中理论上是可以大于80%，但实际运行中大于80%是很难做到的，因为冷却塔的蒸发耗水量是一定的，飘水量无法控制，飘水量与冷却塔品质有很大关系，实际运行中大于80%是也需要增加初次投资。

1.设计依据：1.《建筑给水排水设计规范》 GB50015-2003（2009年版）2.《高层民用建筑设计防火规范》GB50045-95（2005年版）3.《民用建筑设计通则》 GB50352-20054.《旅馆建筑设计规范》 JGJ62-906.《建筑设计防火规范》 GB 50016--20067.《办公建筑设计规范》 JGJ67-988.《汽车库、修车库、停车场设计防火规范》GB50067-9789.《建筑灭火器配置设计规范》 GB50140-200510.《消防给水及消火栓系统技术规范》 GB50974-201411.《自动喷水灭火系统设计规范》 GB50084-2001（2005年版）12．建筑工种提供的平﹑剖面图；13. 其他设备工种提供的有关设备工艺资料和要求；14．国内现行的有关设计规范﹑规定﹑标准。

2. 设计范围：本工程包括室内生活给水、生活污废水、雨水、消火栓系统、自动喷水灭火系统、建筑灭火器配置系统等设计；建筑室外给排水、消防系统设计。

3.水源情况简介：本工程水源从丁香里路和科学大道市政供水管网；供水干管的方位位于项目周边临市政道路位置；接管管径为DN200,两根两条给水引入管上均装设水表计量，且表后设“倒流防止器”。

市政压力约为0.30MPa。

4.用水量计算：本工程最高日用水量为490.6m3/d，最大小时用水量为67.43m3/h ；室内消火栓用水量为40L/s,室外消火栓用水量为40L/S,火灾延续时间为3小时；喷淋系统用水量为35L/S，火灾延续时间为1小时。

5.为了充分利用室外市政给水管网水压，减少加压供水设备装机容量，节约供水成本，本工程室内生活给水系统分为三个区供水。

地下室至三层为低区，管道采用下行上给式由市政自来水直接供给；四层及以上采用二次加压给水系统，四至十一层为中区、十二至十九层为高区、中区和高区分别由恒压变频调速水泵供给。

6.消火栓给水系统：消防系统采用区域加压给水系统，整个地块按一次火灾考虑，共用消防设备。

浅谈探析绿色建筑中的给水排水设计摘要：现如今城市化建设进程明显加快，建筑行业发展以绿色化为重要趋势，给水排水设计的优化，能够全面提升给排水系统运行的可靠性，促进建筑物使用功能的发挥，且与环保可持续发展理念保持高度一致。

本文指出给水排水设计中的问题，提出供水系统节水设计要点，并探究给排水设计策略，旨在全面提升给排水设计水平，确保符合绿色建筑发展需要。

关键词：绿色建筑；给水排水设计随着公众生活水平的提升，绿色建筑纷纷涌现，满足公众对于建筑物的环保性要求。

尤其是建筑物内给排水能耗较大，其设计的绿色性会直接影响到建筑工程建设整体效果，这就需要结合工程实际来就给水排水设计做出科学规划，减少不必要的资源消耗，促进给排水系统运行质量的提升，促进绿色建筑使用价值的最大化发挥。

一、绿色建筑给水排水设计中存在的问题（一）供水部件与卫生器具影响在给排水设计中，若部件设计不完善，极易造成水资源浪费。

部分排水工程中阀门与管道选择不恰当，阀门松动、管道腐蚀等问题出现，会严重影响排水质量。

以卫生间设计为例，若部件设计不完善，或卫生设施恶劣，都会导致水资源浪费严重。

（二）二次污染绿色建筑给水排水设计环节，二次污染下需停止供水，导致居民正常生活受到影响，污水排放会影响环境，且水资源遭到浪费。

被污染的水在处理后，应当清理干净管道，若被处理的水是干净的水，则会导致新的废弃物产生，此种情况下亟待推进排水系统建设，以降低二次污染的不良影响。

（三）背离设计意愿在设计工作中，很多设计人员仅仅是在前期设计方案，并未深入了解施工过程，自身的专业性并未得以体现于设计中。

后期管理阶段，处于成本因素的考虑而并未整改设计方案，这就极易给施工过程埋下隐患，在问题发生后往往是简单解决。

此种情况下往往背离了最初的设计意愿，工程质量也就难以得到保证。

（四）分工不合理绿色建筑给排水设计致力于提高水资源利用效率，期间需要设计与操作人员积极参与，将水资源利用效果清晰呈现出来。

关于绿色建筑给排水设计的节水措施探究摘要：现阶段我国的发展非常迅速，在经济方面快速崛起的基础上，还面临着能源缺乏的问题。

为响应国家“绿色”生活号召，我国以节约能源为目的对建筑行业提出了许多要求，为了可以有效地减少建筑在使用过程中的资源消耗，绿色建筑必须将节能节水等科学技术运用在建筑工程中。

因此，在建筑给排水设计环节，需高度重视起绿色节水措施的应用，以最大限度避免水资源的不必要浪费情况，为人们提供一个优质的用水环境。

基于此，本文主要分析绿色建筑给排水设计的节水措施，以供为相关人员提供些许帮助。

关键词：绿色建筑；给排水；设计；节水引言现阶段，在城市现代化建设过程中，越发重视起坚持环保、节能、绿色的设计观念，因此，绿色建筑施工不但能够充分符合如今社会发展的具体需求，同时还可以满足我国生态环境保护的实际需要，具有一定的生态环保意义。

而在绿色建筑设计中，相关工作人员应高度重视起将节水措施合理运用到给排水设计之中，以真正实现对给排水环节的科学控制及有效管理，对生产废水与生活废水加以二次利用，如此一来，对我国建筑领域的绿色环保发展，具有积极地促进作用。

1绿色建筑给排水设计中节水措施应用的重要性第一，节水措施，包含水资源循环应用及避免水资源污染。

现阶段，水资源紧缺已逐渐成为各个国家所面临的一个严峻问题，且得到了各行各业的密切关注。

而水资源作为人类生存发展中无法缺少的关键资源，和国家建设、社会经济发展之间具有息息相关的联系。

将节水措施合理引入至建筑给排水设计之中，不但能够大量节省水资源，减少环境和水资源的污染程度，同时还可推动我国建筑业及社会市场经济的健康稳定发展；第二，目前部分城市中的建筑存在水资源随意排放的情况，这样一来，不但会使资源能源出现大量的浪费现象，而且还会为城市自然生态环境带着严重破坏和污染。

但通过节水措施在建筑给排水设计中的合理应用，便可在显著提升水资源应用效率的同时，大幅度降低环境污染程度，从而更好地满足如今新时代环境下建筑领域的实际发展需求。

绿色建筑给排水节水节能的设计原则绿色建筑给排水节水节能的设计原则绿色建筑是当今建筑行业中的一个重要发展方向，它旨在通过合理的设计和技术应用来减少对环境的影响，并提高建筑的可持续性。

在绿色建筑中，给排水节水节能是其中两个关键的设计原则。

下面，我将逐步思考这两个原则的设计。

首先，给排水节水是绿色建筑中至关重要的一部分。

我们可以通过以下几个步骤来实现给排水的节水设计。

第一步，我们需要在建筑设计阶段考虑水资源的合理利用。

这包括选择低流量和节水型的设备，例如卫浴设备和洗衣机等。

同时，我们还可以通过设计雨水收集系统来利用雨水进行浇灌和冲厕等用途，从而减少对自来水的需求。

第二步，我们可以考虑使用灰水回收系统。

灰水是指洗手、洗衣和洗碗等生活用水中没有粪便和尿液的水。

通过对灰水进行处理和过滤，我们可以将其再利用于冲厕、灌溉和清洗等非饮用水用途，从而减少对清洁饮用水的需求。

第三步，我们可以通过合理的设计和管道布局来减少水的浪费。

例如，在厨房和浴室中安装节水器，可以减少水龙头的流量。

同时，我们还可以通过安装感应式水龙头和自动冲厕器等设备来避免不必要的水流浪费。

除了给排水节水，节能是绿色建筑中另一个重要的设计原则。

下面是一些实现节能设计的步骤。

首先，我们可以通过优化建筑外立面的设计来降低能源消耗。

例如，选择具有良好隔热性能和高光反射率的外墙材料，可以减少冷热传导和太阳辐射的影响。

第二步，我们可以通过合理的通风和采光设计来减少对人工照明和空调的需求。

例如，在建筑设计中合理设置窗户和通风口，以利用自然光和自然通风来提供室内的舒适度和照明。

第三步，我们可以利用太阳能和其他可再生能源来满足建筑的能源需求。

例如，在建筑屋顶上安装太阳能光伏板，可以将阳光转化为电能，从而减少对传统电网的依赖。

最后，我们可以通过使用高效节能的设备和系统来进一步降低能源消耗。

例如，选择节能灯具、高效空调和智能能源管理系统等，可以有效地降低建筑的用电需求。

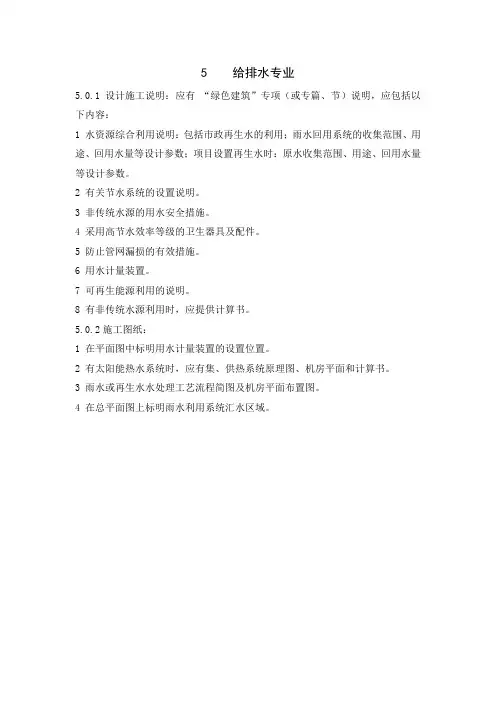

5 给排水专业
5.0.1设计施工说明：应有“绿色建筑”专项（或专篇、节）说明，应包括以下内容：
1 水资源综合利用说明：包括市政再生水的利用；雨水回用系统的收集范围、用途、回用水量等设计参数；项目设置再生水时：原水收集范围、用途、回用水量等设计参数。

2 有关节水系统的设置说明。

3 非传统水源的用水安全措施。

4 采用高节水效率等级的卫生器具及配件。

5 防止管网漏损的有效措施。

6 用水计量装置。

7 可再生能源利用的说明。

8 有非传统水源利用时，应提供计算书。

5.0.2施工图纸：
1 在平面图中标明用水计量装置的设置位置。

2 有太阳能热水系统时，应有集、供热系统原理图、机房平面和计算书。

3 雨水或再生水水处理工艺流程简图及机房平面布置图。

4 在总平面图上标明雨水利用系统汇水区域。

4 给排水专业。

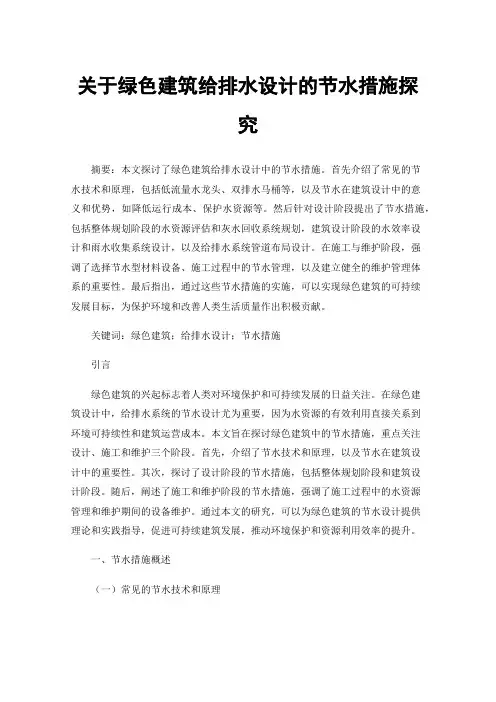

关于绿色建筑给排水设计的节水措施探究摘要：本文探讨了绿色建筑给排水设计中的节水措施。
