一、深基坑工程土方开挖（一）开挖平面及出图方向示意图为保证3号楼工期，计划先集中开挖3号楼基坑，后向西侧推挖。

在基坑西侧设置两个出土口。

（二）方案编制依据1、编制说明根据《天津市建设工程基坑降水及土方开挖方案论证文件编制标准》要求并结合本工程实际情况，本方案内容包括：方案编制依据与工程概况、土方开挖方案、降水方案、监测专项方案、应急专项方案、季节施工措施、质量保证措施及安全生产、文明施工、环境保护保证措施等。

按照《基坑降水及土方工程施工方案报件标准》要求，方案含盖范围为：自工程桩、围护结构、止水帷幕完成后开始，至土方挖完、垫层浇筑完成期间的施工内容。

包括降水井施工及降水运行、土方开挖施工等内容。

2、编制依据<1>本工程基础结构施工图纸<2>本工程基坑支护设计图纸<3>地质勘察报告<4>有关国家及地方的规范、规程<4.1>《建筑基坑工程技术规程》（DB29-202-2010）<4.2>《建筑地基基础工程施工质量验收规范》（GB50202-2002）<4.3>《建筑基坑工程监测技术规范》（GB50497-2009）<4.4>《建筑机械使用安全技术规程》（JGJ33-2012）<4.5>《建筑桩基技术规范》（JGJ94-2008）<4.6>《混凝土结构工程施工质量验收规范》（GB 50204-2011）<4.7>《建筑地基基础设计规范》（GB50007-2011）<4.8>《建筑基坑支护技术规程》（JGJ120-2012）<4.9>《地下工程防水技术规范》（GB50108-2008）<4.10>《地下防水工程质量验收规范》（GB502082011）<4.11>《工程测量规范》(GB50026-2007)<4.12>《城市测量规范》(CJJ/T8-2011)<4.13>《国家一、二等水准测量规范》GB/T12897-2006<4.14>《城市地下水动态观测规程》(CJJ/T76-2012)<4.15>《建筑变形测量规范》(JGJ8-2008)<4.16>《建设工程施工现场消防安全技术规范》GB50720-2011<4.17>《天津市建设工程施工现场安全管理规程》DB29-113-2011（三）3号楼深基坑土方开挖方法1、表层土方开挖支撑及冠梁部位表层土方挖土，开挖深度为地面至第一道混凝土支撑梁底标高。

深基坑开挖1、施工前准备根据确定的平面位置，用挖掘机配合人工开挖到设计的高程，当采用机械开挖时，只能挖至槽底设计标高上20cm，然后采用人工挖除，严禁超挖。

基坑开挖顺序基坑开挖采用机械开挖，分两步进行，第一步开挖深度在3.5米范围内的土方，并在此位置设置宽2米的平台，防止溜坡。

第二步开挖深度在3米以下的土方，留20cm由人工开挖，避免扰动原状土。

土方开挖由专人指挥，采取分层分段对称开挖的方法。

并严格遵循“分层开挖、严禁超挖”及“大基坑小开挖”的原则。

并按施工技术规范的要求及时修整边坡及放坡，防止土方坍塌。

基坑开挖施工至基础底标高时，在24小时内必须完成素砼垫层施工。

1、采取行之有效的的施工方法采取行之有效的施工方法是确保施工安全的关键，通过集思广益，开展多方案分析论证、优化比较，设计文件上所提出的管道基础采用放大坡比的大开挖的施工方案是行之有效的。

因为砂性土的承载力较低，在施工时将进行支护，采用放大坡比的大开挖，坡比上部按1：1的坡比范围进行控制下部直槽开挖，根据现场土质情况进行调节。

2、开挖遵循原则基坑开挖应遵循时空效应原则，根据地质条件采取相应的开挖方式，“分层开挖，先撑后挖”，支撑与挖土配合，在支撑做好后，才可进行下层挖土，严禁超挖。

基坑开挖中，为确保基坑周围构筑物和管线的安全及支护结构的稳定，要求尽可能减少初始位移，根据时空效应的原理，按照“分层、分段、留土护壁、先撑后挖，减少无支撑暴露时间”的原则，掌握每个分步开挖的空间几何和支护墙体开挖部分的无支撑暴露时间，科学地利用土体自身的控制地层位移的潜力，以解决基坑稳定和变形的问题。

土方开挖应分层分段连续施工，并对称开挖，松木桩打设后，进行围挡支撑施工。

发生异常情况时，应立即停止挖土，并应立即查清原因和采取措施，方能继续挖土3、基坑边堆放荷载的控制坑边荷载，是形成基坑失稳的不利荷载，加大土体内的剪应力，一旦控制不当，会诱发基坑坍塌的突发。

因此，在基坑开挖过程，基坑边缘堆置土方和建筑材料，或沿挖方边缘移动运输工具和机械，距基坑上部边缘不少于2m，弃土堆置高度不超过1.5m，并且不能超过设计荷载值，严禁超堆荷载。

第一步开挖两个施工段均安排22台机械自北向南开挖东侧临时道路从台机械自北向南开挖东侧临时道路从111111楼位置一直向楼位置一直向南暂时保留不挖土用作浇筑混凝土和运输土方使用第二步开挖两个标段均安排南暂时保留不挖土用作浇筑混凝土和运输土方使用第二步开挖两个标段均安排22台机械从南北侧开始向中台机械从南北侧开始向中间挖土间挖土111111楼开挖完毕南侧临时路继续保留楼开挖完毕南侧临时路继续保留108108105105楼开槽会涉及破坏临时路从西侧重新浇筑部分楼开槽会涉及破坏临时路从西侧重新浇筑部分临时路为临时路为111111楼浇筑混凝土使用提供方便渣土车在坡道和原启新道路向外运输西侧车库临时路和坡楼浇筑混凝土使用提供方便渣土车在坡道和原启新道路向外运输西侧车库临时路和坡道部分作为最后土方开挖
部分采用1:1天然放坡，坡面挂钢板 网，喷射C20细石混凝土，厚80mm。
基坑护坡平面示意图
1:0.3放坡剖面图 1:1放坡剖面图
基坑监测
(1)熟悉设计图纸，仔细校核各图纸 之间的尺寸关系。测设前需要下列图纸： 总平面图、建筑平面图、基础平面图等。
(2)施工的仪器准备：经检定合格全 站仪、水准仪；盒尺、50m钢尺等。
基坑首层开挖安排4台220挖机开挖土方（挖3米 深），土方量约6万方，次层安排4台220挖机开挖，土 方量约7万方，开挖深度直至桩基施工面标高，且根据基 坑的开挖深度不同，第二层开挖车库及105#、108#楼无 桩基槽底标高时，预留200-300mm土人工清理，防止扰 动基底土层。第二层开挖101#、104#、109#、111#、 112#楼有桩基基础槽底时，预留500mm。
监测 准备
(1)围护墙（边坡）顶部水平位移、 围护墙（边坡）顶部竖向位移和锚杆内 力等工作。
(2)监测点的布置应在遵照规范要求 的基础上，按照现场实际情况进行，监 测点间距不超过20米，且基坑阳角处必 须布置；监测标志应稳固、明显、结构 合理，监测点的位置应避开障碍物，便 于观测。

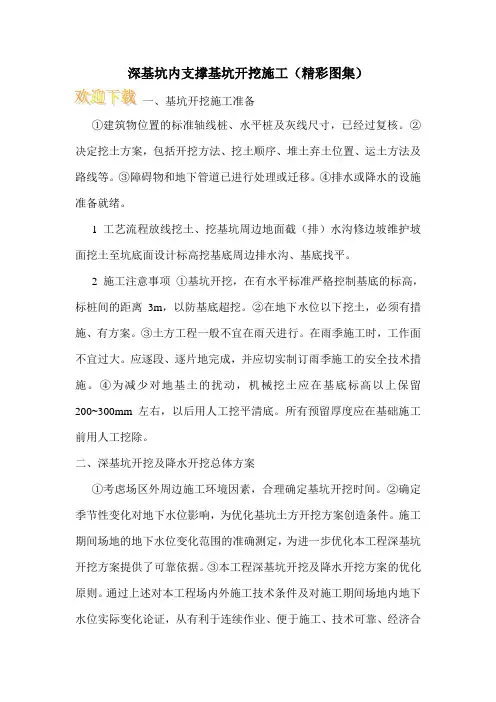

深基坑内支撑基坑开挖施工（精彩图集）一、基坑开挖施工准备①建筑物位置的标准轴线桩、水平桩及灰线尺寸，已经过复核。

②决定挖土方案，包括开挖方法、挖土顺序、堆土弃土位置、运土方法及路线等。

③障碍物和地下管道已进行处理或迁移。

④排水或降水的设施准备就绪。

1 工艺流程放线挖土、挖基坑周边地面截（排）水沟修边坡维护坡面挖土至坑底面设计标高挖基底周边排水沟、基底找平。

2 施工注意事项①基坑开挖，在有水平标准严格控制基底的标高，标桩间的距离3m，以防基底超挖。

②在地下水位以下挖土，必须有措施、有方案。

③土方工程一般不宜在雨天进行。

在雨季施工时，工作面不宜过大。

应逐段、逐片地完成，并应切实制订雨季施工的安全技术措施。

④为减少对地基土的扰动，机械挖土应在基底标高以上保留200~300mm左右，以后用人工挖平清底。

所有预留厚度应在基础施工前用人工挖除。

二、深基坑开挖及降水开挖总体方案①考虑场区外周边施工环境因素，合理确定基坑开挖时间。

②确定季节性变化对地下水位影响，为优化基坑土方开挖方案创造条件。

施工期间场地的地下水位变化范围的准确测定，为进一步优化本工程深基坑开挖方案提供了可靠依据。

③本工程深基坑开挖及降水开挖方案的优化原则。

通过上述对本工程场内外施工技术条件及对施工期间场地内地下水位实际变化论证，从有利于连续作业、便于施工、技术可靠、经济合理等方面出发，在多方案比较的基础上，确定了地下水位以上基础土方采用正常大开挖方案；地下水位以下深基坑集群的土方采用轻型井点降水开挖方案。

④通过轻型井点降水系统将地下水抽至专用水箱后，采用离心泵将专用水箱内的井水排至自然地坪以上。

1 基坑开挖施工采取分步开挖、分步支护的方法，按设计要求进行开挖。

开挖完毕后，采用小型机具或铲等进行切削清坡，以保证坡面平整并达到设计坡度。

2 基坑降水①根据工程地质勘查资料，基坑开挖深度范围内各土层均属于含水率在32～49%之间的饱和淤泥质土。

从渗透系数看，含水率较大的土层水平方向渗透系数要比铅直方向渗透系数大得多，若按常规施工方法即仅在井管末端设置滤管，则仅能抽取局部土层内水平向渗透水。
