习题二2-1 试分析图P2-1所示电路中，哪些可以正常地放大交流信号，哪些不能？并说明理由。
图P2-1 题2-1图 解：（a ） 不可以，因为没有R B ,交流时直流电源相当于短路，交流信号也短路；同时，没有R B ，则E C 直接加载在U BE 两端，三极管易被击穿。
（b ） 不可以，交流时直流电源U BB 相当于短路，交流信号也短路。
（c ） 可以，U CC 、R B 和R C 可以使发射结正偏，集电结反偏。
（d ） 不可以，发射结零偏置。
2-2 放大电路如图P2-2所示，图（b ）是晶体管的输出特性曲线，设u BE =0.6V ，试用图解法求I CQ 和U CEQ 以及输出电压的动态范围。
图P2-2 题2-2图解：2-3 放大电路如图P2-2所示，若晶体管β=50，00≈CB I ，试计算：（1）I CQ 和U CEQ ；（2）令R B =470K Ω，其它条件不变，重求I CQ和UCEQ ；（3）令R C =5.1K Ω，其它条件同（1），重求I CQ 和U CEQ 。
解：先得到直流通路，见题2-3 直流通路图 (1) ：A K R U E IB BEC BQ μ2.293900612=-=-=VR I E U mAI I I C CQ C CEQ BQ BQ CQ18.7103.31046.11246.15033=⨯⨯⨯-=⨯-====-β(2)若K R B 470=,则I 题2-2 图解法结果VR I E U mAI I A KI C CQ C CEQ BQ CQBQ 01.8103.31021.11221.12.244706.01233=⨯⨯⨯-=-====-=-βμ(3)若K R C 1.5=,则VU mAI AI CEQ CQ BQ 55.4101.51046.11246.12.2933=⨯⨯⨯-===-μ2-4放大电路如图P2-3所示，设U BE =0.6V ，00≈CB I ，U CES =0.3V ，试计算I CQ 和U CEQ ，再求其输出动态范围。

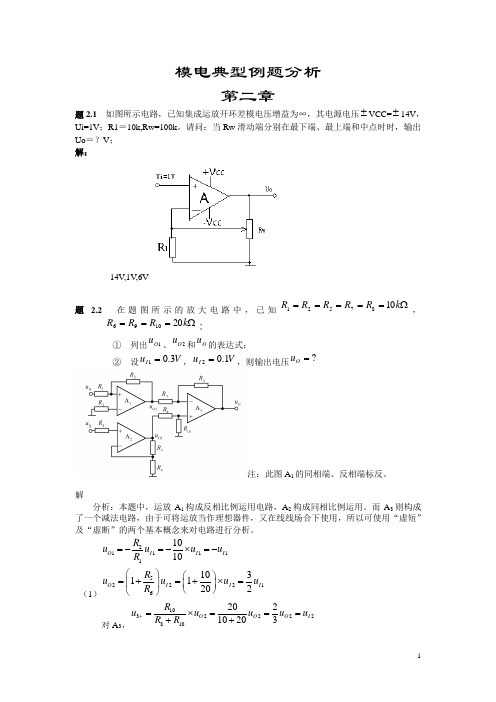

模电典型例题分析第二章题2.1 如图所示电路，已知集成运放开环差模电压增益为∞，其电源电压±VCC=±14V ，Ui=1V ；R1＝10k,Rw=100k 。
请问：当Rw 滑动端分别在最下端、最上端和中点时时，输出Uo ＝？V ； 解：14V ,1V ,6V题 2.2 在题图所示的放大电路中，已知Ω=====k R R R R R 1087521，Ω===k R R R 201096∶① 列出1O u 、2O u 和O u 的表达式；② 设V u I 3.01=，V u I 1.02=，则输出电压?=O u注：此图A 1的同相端、反相端标反。
解分析：本题中，运放A 1构成反相比例运用电路，A 2构成同相比例运用。
而A 3则构成了一个减法电路，由于可将运放当作理想器件，又在线线场合下使用，所以可使用“虚短”及“虚断”的两个基本概念来对电路进行分析。
（1）211111522216101010311202O I I I O I I I R u u u u R R u u u u R =-=-⨯=-⎛⎫⎛⎫=+=+⨯= ⎪ ⎪⎝⎭⎝⎭对A 3，103222281020210203O O O I R u u u u u R R +=⨯===++因为0133079u u u u R R ---=－332011IIu u u u u -+===-()()90313212712201023O I III I R u u u u u u u R u u -=--=---=+（2）120.3,0.120.330.10.9I I O u V u Vu V ===⨯+⨯=题2.3 加减运算电路如图所示，求输出电压O u 的值。
R u分析：本题中运放A 构成了差分减法电路，由于运放可作理想器件，且工作在线性区，可用“虚短”和“虚断”的基本概念来分析电路。
此电路的同相和反相端分别有两个输入信号，因此可用叠加原理来分析。
第二章自我检测题参考答案一、填空题1.三极管用来放大时，应使发射结处于正向偏置，集电结处于反向偏置。
2.型号为3CG4D的三极管是PNP型高频小功率管。
3.温度升高时，三极管的电流放大系数β增大，反向饱和电流I CBO增大，正向结电压U BE下降。
4. 有两只三极管：A管β=200，I CEO=200μA；B管β=80，I CEO=10μA，其他参数大致相同，一般应选B管。
5.共射基本电路电压放大倍数为负值，说明输出信号与输入信号相位相差180o。
6.放大电路未输入信号时的状态称为静态，其在特性曲线上的点称为静态工作点；有输入信号时的状态称为动态，动态工作点移动的轨迹称为交流负载线。
7.在放大电路的下限截止频率处，幅度的放大倍数为中频处的0.707倍，这主要是由电路的频率失真引起的。
8.场效应晶体管是通过改变栅源电压来改变漏极电流（输出电流），所以它是一个电压控制电流源（或电压控制）器件。
二、判断题1.由于放大的是变化量，所以在输入直流信号时，任何放大电路的输出量都没有变化。
（×）提示：直接耦合放大电路就有变化。
2.阻容耦合多级放大电路的点相互独立，（√）它只能放大交流信号。
（√）3.放大电路中各电量的交流成分是由交流信号源提供的。
（×）提示：增加的幅度所需能量是由直流电源提供的。
4.通常，JFET在漏极与源极互换时，仍有正常放大作用。
（√）三、选择题1.测得某放大电路中三极管三个管脚对地电压分别为U1=2V，U2=6V，U3=2.7V，则三极管三个电极为（B）。
A.①管脚为发射极，②管脚为基极，③管脚为集电极；B.①管脚为发射极，②管脚为集电极，③管脚为基极；C.①管脚为集电极，②管脚为基极，③管脚为发射极；D. ①管脚为发射极，②管脚为集电极，③管脚为基极。
2.在共射基本放大电路中，集电极电阻R C的作用是（C）。
A.放大电流B.调节I BQC.防止输出信号交流对地短，把放大了的电流转换成电压。
第2章模拟电子技术基础(第4版)课后习题答案(周良权)(总13页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--6第2章 半导体三极管及其基本放大电路一、填空题2．1 BJT 用来放大时，应使发射结处于 偏置，集电结处于 偏置；而工作在饱和区时，发射结处于 偏置，集电结处于 偏置。
2．2 温度升高时，BJT 的电流放大系数β ，反向饱和电流CBO I ，发射结电压BE U 。
2．3用两个放大电路A 和B 分别对同一个电压信号进行放大，当输出端开路时，O B O A U U =；都接人负载L R 电阻时，测得O B O A U U 〈，由此说明，电路A 的输出电阻比电路B 的输出电阻 。
2．4对于共射、共集和共基三种基本组态放大电路，若希望电压放大倍数大，可选用组态；若希望带负载能力强，应选用 组态；若希望从信号源索取电流小，应选用 组态；若希望高频性能好，应选用 组态。
2．5 FET 是通过改变 来改变漏极电流(输出电流)的，所以它是一个 器件。
2．6 FET 工作在可变电阻区时，D i 与D S u 基本上是 关系，所以在这个区域中，FET 的d 、s 极间可以看成一个由GS u 控制的 。
2．7 FET 的自偏压电路只适用于 构成的放大电路；分压式自偏压电路中的栅极电阻S R 一般阻值很大，这是为了 。
二、选择正确答案填写(只需选填英文字母)2．8 BJT 能起放大作用的内部条件通常是：(1)发射区掺杂浓度 (a 1．高，b 1．低，c 1．一般)；(2)基区杂质浓度比发射区杂质浓度 (a 2．高，b 2．低，c 2．相同)，基区宽度(a 3．高，b 3．窄，c 3．一般)；集电结面积比发射结面积 (a 4．大，b 4．小，c 4．相等)。
2．9 测得BJT I B =30μA 时，I C = mA ；I B =40μA 时，I C =3 mA ，则该管的交流电流放大系数β为 (a ．80，b ．60，c ．75)。
在基本放大电路的三种组态中，输入电阻最大的放大电路是[ ] A.共射放大电路 B.共基放大电路C.共集放大电路D.不能确定在基本共射放大电路中，负载电阻RL 减小时，输出电阻RO将[ ]A.增大B.减少C.不变D.不能确定在三种基本放大电路中，输入电阻最小的放大电路是[ ]A.共射放大电路B.共基放大电路C.共集放大电路D.不能确定在电路中我们可以利用[ ]实现高内阻信号源与低阻负载之间较好的配合。
A 共射电路B 共基电路C 共集电路D 共射-共基电路在基本放大电路的三种组态中，输出电阻最小的是[ ]A.共射放大电路B.共基放大电路C.共集放大电路D.不能确定在由NPN晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV的正弦电压时，输出电压波形出现了底部削平的失真，这种失真是[ ]A.饱和失真B.截止失真C.交越失真D.频率失真以下电路中，可用作电压跟随器的是[ ] A．差分放大电路 B．共基电路C．共射电路 D．共集电路晶体三极管的关系式iE =f(uEB)|uCB代表三极管的A.共射极输入特性B.共射极输出特性C.共基极输入特性D.共基极输出特性对于图所示的复合管，穿透电流为（设ICEO1、ICEO2分别表示T1、T2管的穿透电流）A.ICEO = ICEO2ICEOB.ICEO =ICEO1+ICEO2C.ICEO =（1+2）ICEO1+ICEO2D.ICEO =ICEO1图 [ ]在由PNP晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV的正弦电压时，输出电压波形出现了顶部削平的失真，这种失真是[ ] B.饱和失真 B.截止失真 C.交越失真 D.频率失真对于基本共射放大电路， Rb 减小时，输入电阻Ri将[ ]A.增大B.减少C.不变D.不能确定在基本共射放大电路中，信号源内阻RS 减小时，输入电阻Ri将[ ]A.增大B.减少C.不变D.不能确定在三种基本放大电路中，电压增益最小的放大电路是[ ]A.共射放大电路B.共基放大电路C.共集放大电路D.不能确定在三种基本放大电路中，电流增益最小的放大电路是[ ]A.共射放大电路B.共基放大电路C.共集放大电路D.不能确定某放大电路的负载开路时的输出电压为4V，接入3K的负载电阻后输出电压降为3V，这说明放大电路的输出电阻为。
模拟电⼦技术基础第⼆章练习题注意：答案仅供参考！⼀、填空题1. 半导体三极管属于电流控制器件，⽽场效应管属于电压控制器件。
2. 放⼤器有两种不同性质的失真，分别是线性失真和⾮线性失真。
3. 共射极放⼤电路中三极管集电极静态电流增⼤时，其电压增益将变⼤；若负载电阻R L 变⼩时，其电压增益将变⼩。
4. 单级共射极放⼤电路产⽣截⽌失真的原因是静态Ic 偏⼩；产⽣饱和失真的原因是 Ic 偏⼤；若两种失真同时产⽣，其原因是输⼊信号太⼤。
5.静态⼯作点Q 点⼀般选择在交流负载线的中央。
6.静态⼯作点Q 点选得过低会导致截⽌失真；Q 点选得过⾼会导致饱和失真。
7.对于下图所⽰电路，设V CC =12V ，R b =510k Ω，R c =8 k Ω，V BE =，V CE （sat ）=,当β=50，静态电流I BQ = 22µA ，I CQ = ，管压降V CEQ = ；若换上⼀个当β=80，静态电流I BQ = 22µA ，I CQ = ，管压降V CEQ = ，三级管⼯作在饱和状态。
8.对于下图所⽰电路，设V CC =12V ，三级管β=50，V BE =，若要求静态电流I CQ =2mA ，V CEQ =4V ，则电路中的R b = k Ω，R C = 4 k Ω。
9.对于下图所⽰电路，已知VCC =12V，Rb1=27 kΩ，Rc=2 kΩ,Re=1 kΩ,VBE=,现要求静态电流ICQ =3mA，则R= 12 kΩ。
10.已知图⽰的放⼤电路中的三级管β=40，VBE =，稳压管的稳定电压VZ=6V，则静态电流IBQ = ，ICQ= 11mA ，管压降VCEQ= 3V 。
11. 当环境温度升⾼时，三极管的下列参数变化的趋势是：电流放⼤系数β增⼤，穿透电流ICEO 增加，当IB不变时，发射结正向压降|UBE| 减⼩。
12.若下图所⽰放⼤电路在冬天调试时能正常⼯作，当到了夏天后，发现输出波形失真，且幅度增⼤，这时发⽣的失真是饱和失真，失真的主要原因是由于夏天室温升⾼后，三级管的 ICBO 、 V和β三个参数的变化，引起⼯作点上移；输出波形幅度增⼤，则是因为β参数随温度升⾼⽽增⼤所造成，输出波形幅度增⼤也是引起失真的⼀个原因。
第2章基本放大电路自测题一．在括号内用“√”和“×”表明下列说法是否正确。
1.只有电路既放大电流又放大电压,才称其有放大作用。
(×)2.可以说任何放大电路都有功率放大作用。
(√)3.放大电路中输出的电流和电压都是有源元件提供的。
(×)4.电路中各电量的交流成分是交流信号源提供的。
(×)5.放大电路必须加上合适的直流电源才能正常工作。
(√)6.由于放大的对象是变化量，所以当输入直流信号时，任何放大电路的输出都毫无变化。
(×)7.只要是共射放大电路，输出电压的底部失真都是饱和失真。
(×)二．试分析图T2.2各电路是否能放大正弦交流信号，简述理由。
设图中所有电容对交流信号均可视为短路。
(a) (b) (c)(d) (e) (f)(g) (h) (i)图T2.2解：图(a)不能。
V BB将输入信号短路。
图(b)可以。
图(c)不能。
输入信号与基极偏置是并联关系而非串联关系。
图(d)不能。
晶体管基极回路因无限流电阻而烧毁。
图(e)不能。
输入信号被电容C2短路。
图(f)不能。
输出始终为零。
图(g)可能。
图(h)不合理。
因为G -S 间电压将大于零。
图(i)不能。
因为T 截止。
三．在图T2.3 所示电路中，已知12CC V V =, 晶体管β=100，'100b R k =Ω。
填空：要求先填文字表达式后填得数。
(1)当0iU V =&时，测得0.7BEQ U V =，若要基极电流20BQ I A μ=, 则'b R 和W R 之和b R =( ()/CC BEQ BQ V U I - )k Ω≈( 565 )k Ω；而若测得6CEQ U V =， 则c R =( ()/CC CEQ BQ V U I β- )≈( 3 )k Ω。
(2)若测得输入电压有效值5i U mV =时，输出电压有效值'0.6o U V =，则电压放大倍数u A =&( /o i U U - )≈( -120 )。
