磁力泵作用及型号定义
一、磁力泵产品概述：
磁力驱动泵(以下简称自吸泵)该泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材
料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驱动泵的功能，又集皂吸于一身，不需底阀和引灌水，自吸高度4米。
二、磁力泵产品特点：
该泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。
三、磁力泵工作原理：
本泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成。
泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵 出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。
四、磁力泵型号定义：
五、磁力泵适用范围
磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是漏、易燃、易爆液体的抽送，选用此泵则更为理想。 六、磁力泵性能参数
优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
相信大家对于磁力泵都不陌生，这是一种依靠现代磁力学基础上研发而成的新型机泵,和同属于无轴封结构泵的屏蔽泵一样,结构上只有静密封而无动密封,用于输送液体时能保证一滴不漏。而近来就有来自天津的用户想了解下不锈钢磁力泵的结构知识，以此来加深对磁力泵的了解。对此，上海沈泉磁力泵厂家为大家整理出了以下内容，大家请跟着小编一起来看看吧。

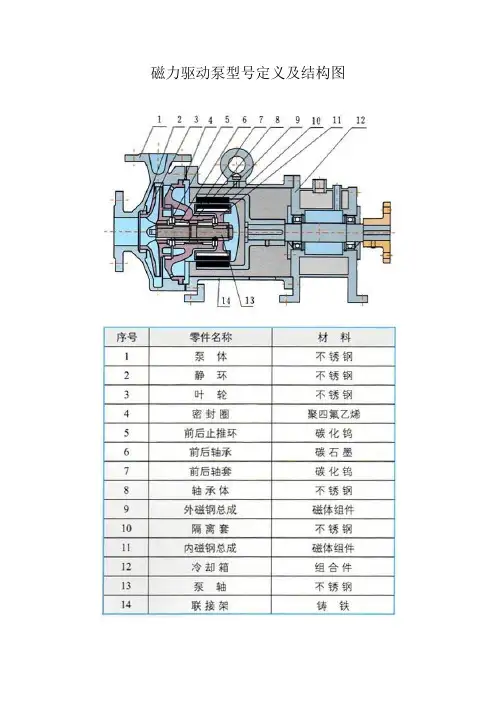

不锈钢磁力离心泵结构图：
从上图中，我们可以看到，不锈钢磁力泵是由泵体、叶轮、密封圈、隔板、内磁钢总成、外磁钢总成、联接架、电机、轴承、轴承压盖、泵轴、隔离套、动环、静环等组成的。
值得说明的是，不锈钢磁力泵在实际的使用时需要注意的是，因磁力泵轴承的冷却和通滑是靠被辙送的介质，故而一定要杜绝空运转情况。在安装时，也要水平安装，不能竖立，塑料泵体是不能承受管路重量的。 好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。
1 / 9Galileo/
伽利略泵-
伽利略水泵-
欧洲品质微型磁力驱动齿轮泵
口数量和价格计算，降低出口退税率、加征关税的调控政策，将使钢铁行业增加出口成本28
亿元左右。由于出口成本增加，上半年钢
材出口的效益高于在国内市场销售，下半年将转为低于国内市场。 “
下半年钢材出口的数量将会明显低于上半年的水平。
【微型磁力驱动齿轮泵】产品简介：
WCB型微型齿轮油泵属于低压力微型手提式节能输油泵，最适用于无动力电源的出售单位油桶车转油，也适用于炼油厂、电厂、变电所（室）及油库输
油。稀油润滑系统的稀油治作稀油转运。如：输送无润滑性的油料、饮料、低腐蚀性的水等，请选用整体不锈钢齿轮泵。
【微型磁力驱动齿轮泵】型号意义：
【微型磁力驱动齿轮泵】结构特点：
WCB型微型齿轮油泵主要有齿轮、轴、泵体、轴端密封所组成。齿轮经热处理有较高的硬度和强度，与轴一同安装在可更换的轴套内运转。泵内全部零
件的润滑均在泵工作时利用输出介质而自动达到。
泵内有设计合理的泄油和回油槽，是齿轮在工作中承受的扭矩力最小，因此轴承负荷小，磨损小，泵效率高。
泵设有安全阀作为超载保护，安全阀的全回流压力为泵额定排除压力的1.5倍，也可在允许排出压力范围内根据实际需要另外调整。但注意本安全阀不
能作减压阀的长期工作，需要时可在管路上另行安装。
从主轴外伸端向泵看，为顺时针旋转。
【微型磁力驱动齿轮泵】应用范围：
WCB型微型齿轮油泵在输油系统中可用作传输增压泵；在燃油系统中可用作输送、加压、喷射的燃油泵；在液压传动系统中可用作提供液压动力的液压
泵；在一切工业领域中，均可作润滑油泵用。
【微型磁力驱动齿轮泵】产品用途：
WCB型微型齿轮油泵能将粘度为1-8°E清洁的中性油液（例如：机油、煤油、柴油等矿物油和各种植物油）从一容器输送到另一容器内。它能提高工作
效率、减轻劳动强度，因此，适合商业、工业、农业等行业作输油之用。
适用于输送不含固体颗粒和纤维，无腐蚀性，温度不高于80℃，粘度为5×10-6～1.5×10-3m2/s (5-1500cSt)的润滑油或性质类似润滑油的其他液体。
1
企 业 简 介
本公司生产的磁力驱动泵是由上海化工研究院研究的一种新型无泄漏泵。一九八二年完成了
化工部第一台国产CSB型氟塑料磁力泵的任务，并通过化工部技术鉴定，八三年获化工部科技三
等奖。一九八四年至今同上海化工研究院保持长期技术合作，我公司被化工部列为定点企业，黄
金管理局指定产品。产品载入化工设计手册、医药设计手册、机电设计手册、电力设计手册、暖
通设备手册、中国汉英产品大字典。2000年通过ISO9002质量体系认证。
主要产品：一、IMC型（符合HG/T2730-95标准）磁力传动金属、塑料化工流程泵（江苏省
高新技术产品），流量：3-200m3/h，扬程：10-125m。二、CGB型金属磁力泵，流量：2.8-20m3/h，
扬程：10—20m，使用温度：250度，特殊设计450度。三、CSH磁力齿轮泵，流量：0.037-3m3/h，
压力：0.2—0.6MPa。四、CKW型金属、塑料磁力旋涡泵，流量：0.2-6.4m3/h，扬程：15-130m。
五、CSB型塑料磁力泵，流量：1-30m3/h，扬程：3-25m。六、特种规格的磁力泵及釜用磁力传动
联轴器。七、PTFE、HDPE旋转成型钢塑复合管及管配件。
我们采用碳化硅、碳化钨滑动轴承和稀土永磁，使磁力泵经久耐用。
泵的过流部件材质根据需要可分别采用304、304L、316、316L、钛等金属材料和玻璃纤维及
碳纤维增强F2、F3、F46、PPS、PES、PEEK等塑料。
Company brief introduction
The magnetic-driving pump is new type non-leakage pump which is researched by shanghai
Chemical Institute and is manufactured in our company. The first product of CSB fluoride plastic
