磁力驱动泵的工作原理

磁力泵工作原理是什么

磁力泵是一种利用电磁感应原理工作的泵，其工作原理如下：

1. 磁力耦合：磁力泵的内部由两个磁性部分组成，分别是驱动磁铁和动力磁铁。当外部电源提供电流时，产生的磁场可以通过不导电的隔离壳传递给动力磁铁，从而实现驱动动力磁铁旋转。

2. 磁场转换：由于动力磁铁旋转，其产生的磁场在磁力泵的磁场转换装置中被转换为另一方向的磁场。这种磁场转换会在转换装置的两端产生同样大小但方向相反的磁场。

3. 液体运动：转换装置上的磁场会吸引隔离壳中的永磁体，使其移动。随着永磁体的移动，液体也会被带动而流动。液体从进口处进入磁力泵，经过转换装置的作用，最后从出口处排出。

总结起来，磁力泵的工作原理是通过外部电源产生的磁场，利用磁力耦合和磁场转换装置，将驱动磁铁的旋转转换成动力磁铁的吸引力，从而带动液体流动。与传统泵相比，磁力泵没有机械密封和密封环，并且液体与传动部分完全隔离，避免了泄漏问题，因此具有较高的密封性能和安全性。

磁力泵工作原理

磁力泵是一种无泄漏、无密封、无泵轴封的特种泵类。它采用磁力传动原理，通过磁力耦合将驱动端的旋转力传递给被动端，从而实现泵的工作。磁力泵主要由驱动器、被动器和泵体三部份组成。

1. 驱动器：

驱动器是磁力泵的核心部件。它由机电、磁铁和磁力传动装置组成。机电产生旋转力，磁铁产生磁场，磁力传动装置将机电的旋转力转换为磁力，从而实现驱动泵的转动。驱动器通常由外部安装在泵的外壳上，与泵体隔离。

2. 被动器：

被动器是磁力泵的被动部件，它位于泵体内部。被动器由磁铁和泵叶轮组成。磁铁与驱动器的磁铁相互吸引，形成磁力耦合。当驱动器的磁铁旋转时，被动器的磁铁也随之旋转，从而带动泵叶轮旋转。泵叶轮通过离心力将液体吸入泵体，并通过排液口将液体排出。

3. 泵体：

泵体是磁力泵的外壳，它起到支撑和保护内部部件的作用。泵体通常由不锈钢等耐腐蚀材料制成，以适应各种液体的输送。泵体内部有进口口和出口口，用于液体的进出。

磁力泵的工作原理是基于磁力耦合的无接触传动。驱动器和被动器之间没有机械连接，也没有轴封，因此可以有效避免泄漏问题。磁力泵的液体部份彻底密封，不会与外界产生接触，适合于输送易燃、易爆、有毒或者腐蚀性的液体。同时，由于没有泵轴封，磁力泵也无需维护和更换泵轴封，减少了维护成本和停机时间。 磁力泵的工作原理还具有自动保护功能。当泵体内部浮现阻塞或者过载时，驱动器会自动住手工作，避免损坏泵或者机电。此外，磁力泵还可以实现无极调速，通过调节驱动器的电流或者频率，可以改变泵的转速，从而调节流量和扬程。

总结起来，磁力泵是一种采用磁力耦合原理工作的无泄漏、无密封、无泵轴封的特种泵。它通过磁力传动将驱动器的旋转力传递给被动器，从而实现泵的工作。磁力泵的工作原理具有无泄漏、无接触、自动保护等优点，适合于输送易燃、易爆、有毒或者腐蚀性的液体，广泛应用于化工、医药、冶金等行业。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

磁力泵的工作原理及结构图

今天上海沈泉磁力泵厂家就为大家简单的来讲解一下磁力泵的工作原理以及它的结构图，希望大家能够喜欢，现在就请大家跟着小编一起来看看吧。

一、磁力泵简介：

磁力泵(也称为磁力驱动泵)主要由泵头、磁力传动器(磁缸)、电动机、底座等几部分零件组成。磁力泵磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机通过联轴器带动外磁转子旋转时，磁场能穿透空气间隙和非磁性物质隔离套，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触同步传递，将容易泄露的动密封结构转化为零泄漏的静密封结构。由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题。

二、磁力泵的工作原理:

当电机设备带动外磁转子运动时，磁场穿透隔离套,使被叶轮连接的内磁转子也跟着外磁转子-起运动, 从而达到二者同步运行。即:转速相同的效果,将容易泄露的动密封结构转变成零泄漏的静密封结构。 三、磁力泵的组成部分:

泵壳、叶轮,磁力耦合器、隔离套、外磁缸，支架、电动机以及底座等等。其中的泵壳也被叫做泵腔，这是水泵的主体部分,能够达到支撑和固定的作用,也是储存液体以及完成输送的重要部位。

四、磁力泵的结构图：

CQ型磁力驱动泵结构图

好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。若是大家还想了解更多相关泵类知识，可持续关注本站，沈泉将会为大家时时更新更多相关泵类知识内容。

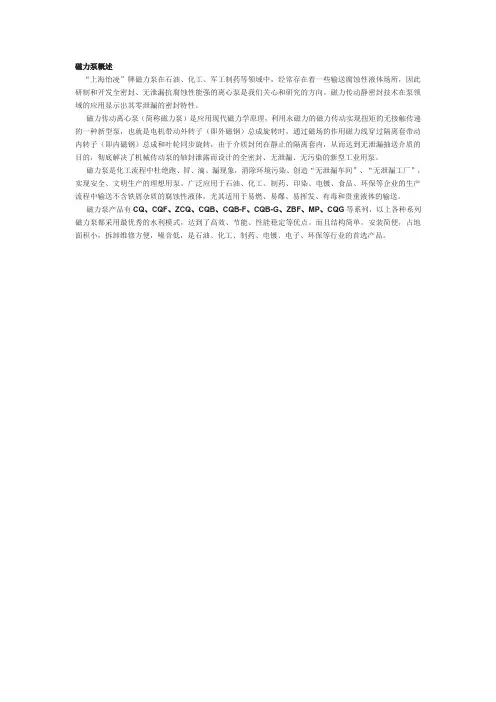

磁力泵概述

“上海怡凌”牌磁力泵在石油、化工、军工制药等领域中，经常存在着一些输送腐蚀性液体场所，因此研制和开发全密封、无泄漏抗腐蚀性能强的离心泵是我们关心和研究的方向。磁力传动静密封技术在泵领域的应用显示出其零泄漏的密封特性。

磁力传动离心泵（简称磁力泵）是应用现代磁力学原理，利用永磁力的磁力传动实现扭矩的无接触传递的一种新型泵，也就是电机带动外转子（即外磁钢）总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子（即内磁钢）总成和叶轮同步旋转，由于介质封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，彻底解决了机械传动泵的轴封泄露而设计的全密封、无泄漏、无污染的新型工业用泵。

磁力泵是化工流程中杜绝跑、冒、滴、漏现象，消除环境污染、创造“无泄漏车间”、“无泄漏工厂”，实现安全、文明生产的理想用泵。广泛应用于石油、化工、制药、印染、电镀、食品、环保等企业的生产流程中输送不含铁屑杂质的腐蚀性液体，尤其适用于易燃、易爆、易挥发、有毒和贵重液体的输送。

磁力泵产品有CQ、CQF、ZCQ、CQB、CQB-F、CQB-G、ZBF、MP、CQG等系列，以上各种系列磁力泵都采用最优秀的水利模式，达到了高效、节能、性能稳定等优点。而且结构简单，安装简便，占地面积小，拆卸维修方便，噪音低，是石油、化工、制药、电镀、电子、环保等行业的首选产品。
