磁力泵的结构

磁力泵是一种特殊的工业泵，它采用了磁力耦合传递动力，无需机械密封和轴封，使其具有了无泄漏、无污染等优点，被广泛应用于化工、医药、电力、制药等领域。

磁力泵的最基本结构由泵壳、泵轮、磁同步转子和外磁转子四部分组成。

泵壳是磁力泵的主要外壳，用于容纳泵轮和磁同步转子，同时防止渗漏和泄露。

泵轮是泵壳内的主要传动部件，它通过轴承支撑在轴上，转子与泵轮同步旋转，从而带动液体流动。

磁同步转子是由动磁体和定磁体组成的，其作用是通过磁力耦合和泵轮传递动力，驱动液体流动，同时与泵轴分离，避免了传统机械密封带来的泄漏等问题。

外磁转子则是由外磁体和定磁体组成，用于发出磁场，将动磁体加速转动，并通过磁力耦合传递动力给磁同步转子。

相比传统的机械密封泵，磁力泵的结构更加简单，无需轴封和机械密封等复杂部件，使其更具可靠性、安全性和环保性。同时，由于采用了磁力耦合技术，使其无需接触式传动，耐腐蚀性和耐高温性得到了极大提高，成为化工行业领域使用较为广泛的泵种。

总的来说，磁力泵的结构主要包括泵壳、泵轮、磁同步转子和外磁转子四部分，它的结构简单、可靠性高、耐腐蚀性和耐高温性好等优点，使其成为化工、医药、电力等领域得到广泛应用的重要泵种。

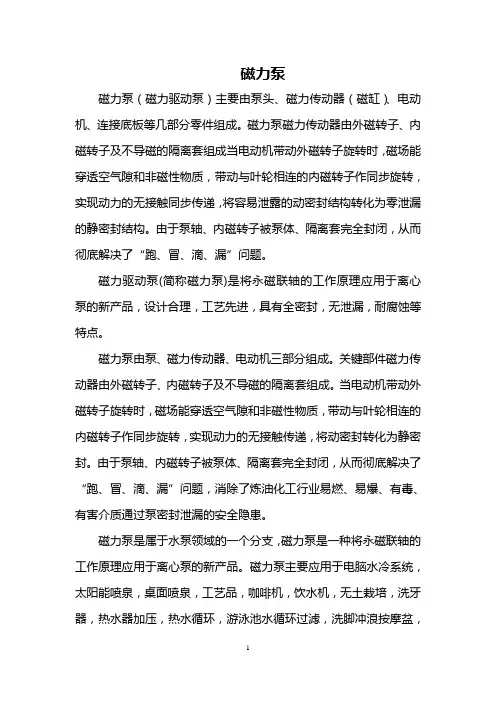

磁力泵

磁力泵（磁力驱动泵）主要由泵头、磁力传动器（磁缸）、电动机、连接底板等几部分零件组成。磁力泵磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触同步传递，将容易泄露的动密封结构转化为零泄漏的静密封结构。由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题。

磁力驱动泵(简称磁力泵)是将永磁联轴的工作原理应用于离心泵的新产品，设计合理，工艺先进，具有全密封，无泄漏，耐腐蚀等特点。

磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题，消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患。

磁力泵是属于水泵领域的一个分支，磁力泵是一种将永磁联轴的工作原理应用于离心泵的新产品。磁力泵主要应用于电脑水冷系统，太阳能喷泉，桌面喷泉，工艺品，咖啡机，饮水机，无土栽培，洗牙器，热水器加压，热水循环，游泳池水循环过滤，洗脚冲浪按摩盆，2

冲浪按摩浴缸，汽车冷却循环系统，加油器，加湿器，空调机，医疗器械，冷却系统，卫浴产品等。

水泵原理

水泵是输送液体或使液体增压的机械。它将原动机的机械能或其他外部能量传送给液体，使液体能量增加，主要用来输送液体包括水、油、酸碱液、乳化液、悬乳液和液态金属等，也可输送液体、气体混合物以及含悬浮固体物的液体。衡量水泵性能的技术参数有流量、吸程、扬程、轴功率、水功率、效率等；根据不同的工作原理可分为容积水泵、叶片泵等类型。容积泵是利用其工作室容积的变化来传递能量；叶片泵是利用回转叶片与水的相互作用来传递能量，有离心泵、轴流泵和混流泵等类型。离心泵按照控制原理可分为交流水泵、有刷直流水泵、无刷直流电机式水泵、无刷直流磁力隔离式水泵。

磁力泵结构特点

- 1 - 磁力泵结构特点

磁力泵是目前应用较为广泛的一种结构形式，因其结构先进、操作可靠、维修容易、能耗低等特点而受到用户的一致好评。磁力泵主要由电磁构件、叶轮、流体动力部件及结构件等组成，以实现对流体的运动并将其压力提高的抽水机械设备。

磁力泵的电磁构件是其特有结构的核心，主要由磁力机体、磁极以及电缆等组成。磁力机体是一种用于转动转子的设备，其主要特点是机体外壳由抗磁性的材料制成，内置有电能激励的磁极及其间的影响磁路。磁力机体是一种无极性可调的电机，通过调整激励电流来实现叶轮的调速。

磁力泵还具有叶轮结构。叶轮由一个后端和一个前端组成，中间有一个屯形空间，在叶轮的前端内装有相应的形状，从而形成一个旋流空间。叶轮调速范围广，在给定的抽吸条件下可以调整流量，甚至可以调节压力。

磁力泵结构还包括流体动力部件和结构件，如叶轮与机壳的密封、机体的固定支撑、冷却及润滑等。流体动力部件的作用是帮助电磁构件与叶轮实现旋转运动，提供流体进出口，并调节进出口压力；结构件则保证磁力泵的安全运行，保证磁力泵及其附件的高精度安装，并及时保养和维护磁力泵的故障。

一般来说，磁力泵的结构特点主要表现在以下几个方面：首先，磁力泵的结构先进，可靠性高，可以在恶劣环境条件下长期稳定运行；其次，维修容易，在需要维护的情况下可以快速简便的完 - 2 - 成任务；再次，能耗低，能够有效的利用能源，并提升效率；最后，噪声低，可以尽可能减小噪声并保证磁力泵舒适性。

磁力泵具有许多优点，在劳动密集型行业中应用广泛，且具有良好的效果。它们的结构先进、操作可靠、维修容易、能耗低、噪声低等特点，为工业界的发展奠定了坚实的基础，也使得工作效率提高，降低了能源消耗。因此，磁力泵将成为未来工业发展的重要标志。

磁力泵的消磁原因诊断及处理

摘要：磁力泵是一种通过磁力驱动而取消动密封的特殊结构机泵，随着科技进步和环保要求的不断提高近年来磁力泵由于其无泄漏的特点被越来越广泛的应用到于石油、化工、冶金、环保等行业。它解决了机械密封几次材料改进却仍然无法做到的无泄露问题,特别适用于输送有毒液体、腐蚀性液体、易燃易爆和挥发性液体以及贵重液体。本文分析了磁力泵的工作原理、结果、优势及消磁的原因和处理措施。

关键词：撇力泵消磁原因诊断处理

一、磁力泵工作原理

CM系列磁力驱动泵（磁力泵），通常由电动机、强力磁耦合器和离心泵组成，其主要特点是利用磁力耦合器传递动力，当电动机带动磁力耦合器外磁转子旋转时，磁力线穿过间隙和隔离套，作用于内磁转子上，使泵转子与电动机同步旋转，无机械接触地传递扭矩，在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封，因而完全无泄漏，被广泛运用在各类石化行业中。

由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题，消除了化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患，有力地保证了职工的身心健康和安全生产。

二、磁力泵基本结构

1、壳体部分：由泵体、泵盖等组成，它承受泵的全部工作压力。

2、转子部分：分为泵轴上安装的转动零件和驱动轴上安装的转动零件。泵轴上安装的转动零件由叶轮、轴套、止推盘、内磁转子部件等加上泵轴本身组成与介质接触的转子部分。驱动轴上安装的转动零件由外磁转子部件、滚动轴承、驱动轴轴套等加上驱动轴本身组成与空气接触的转子部分。

3、连接部分：由连接架、轴承箱等部分组成起联接支撑作用的静止连接件。

4、传动部分：泵与原动机采用膜片式加长联轴器部件连接，检修时，只需将联轴器膜片卸下，即可进行泵的检修。

三、磁力泵的优点同使用机械密封或填料密封的离心泵相比较，磁力泵具有以下优点。

1、以静密封代替动密封，从而解决和避免了介质泄漏问题。在磁力泵的结构中，用隔离套将泵的工作介质与外界完全隔离开，把液体完全封闭在隔离套内，没有动密封，因而完全无泄漏。
