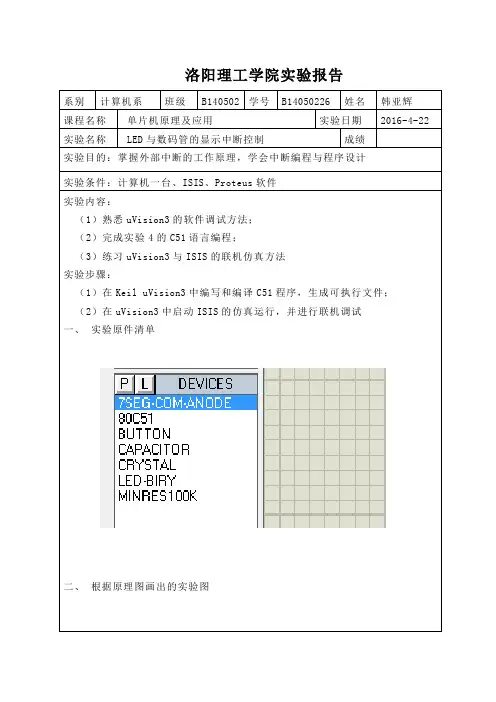

洛阳理工学院实验报告

系别 计算机系 班级 B140502 学号 B14050226 姓名 韩亚辉

课程名称 单片机原理及应用 实验日期 2016-4-22

实验名称 LED与数码管的显示中断控制 成绩

实验目的：掌握外部中断的工作原理，学会中断编程与程序设计

实验条件：计算机一台、ISIS、Proteus软件

实验内容：

（1）熟悉uVision3的软件调试方法；

（2）完成实验4的C51语言编程；

（3）练习uVision3与ISIS的联机仿真方法

实验步骤：

（1）在Keil uVision3中编写和编译C51程序，生成可执行文件；

（2）在uVision3中启动ISIS的仿真运行，并进行联机调试

一、 实验原件清单

二、 根据原理图画出的实验图

三、 实验程序如下：

#include

sbit p0_4=P0^4;

unsigned char count;

//char led_mod[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,

0x77,0x7c,0x58,0x5e,0x79,0x71};

char led_mod[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,

0x88,0x83,0xc6,0xa1,0x86,0x8e};

void delay(unsigned int time)

{

unsigned int j=0;

for(time=time;time>0;time--)

for(j=0;j<125;j++);

}

key0() interrupt 0

{

p0_4=!p0_4; }

key1() interrupt 2

{

P2=led_mod[count];

count++;

1 7 竭诚为您提供优质文档/双击可除

led数码管显示控制实验报告

篇一：单片机实验报告——LeD数码管显示实验

《微机实验》报告

LeD数码管显示实验

指导教师：专业班级：

姓名：

学号：

联系方式：

一、任务要求

实验目的：理解LeD七段数码管的显示控制原理，掌握数码管与mcu的接口技术，能够

编写数码管显示驱动程序；熟悉接口程序调试方法。

实验内容：利用c8051F310单片机控制数码管显示器

基本要求：

利用末位数码管循环显示数字0-9，显示切换频率为1hz。

2 7 提高要求：

在4位数码管显示器上依次显示当天时期和时间，显示格式如下：

yyyy(年份)

mm.dd（月份.日）

hh.mm（小时.分钟）

思考题：

数码管采用动态驱动方式时刷新频率应如何选择？为什么？

二、设计思路

c8051F310单片机片上晶振为24.5mhz,采用8分频后为3.0625mhz，输入时钟信号采用48个机器周期。

0到9对应的断码为：Fc

h、60h、DAh、F2h、66h、b6h、beh、e0h、Feh、F6h基础部分：

由于只需要用末位数码管显示，不需要改变位码，所以只需要采用LeD的静态显示。采用查表的方法，通过循环结构，每次循环查找数据表下一地址，循环十次后重新开始循环。每次循环延时1s，采用定时器0定时方式1。

提高部分：

四个数码管都要显示，所以采用LeD的动态显示。由于数码管的位选由p0.7、p0.6控制，p0端口的其他引脚都没

3 7 用到，所以对p0端口初始化赋00h，每次循环加40h、选中下一位，四次后十六进制溢出，p0端口变又为00h回到第一个数码管。

每位数码管显示一个段码后都延时1ms（否则数码管太亮，刺眼）采用定时器0定时方式1，依然采用查表法改变段码值。通过循环：

数码管动态显示实验报告

1.实验目的：

本实验旨在通过使用单片机控制数码管的动态显示，了解数码管的原理和使用方法，加深对单片机控制的理解。

2.实验原理：

数码管是由许多发光二极管（LED）组成的，每个数码管有7个发光二极管组成7段，再加上一个小数点（或8段数码管），通过控制每个发光二极管的亮灭状态，可以显示出数字、字母等字符。

本实验使用的是共阴极数码管，在通常情况下，数码管引脚为低电平时亮灯，为高电平时灭灯。

3.实验器材：

-STC89C52单片机

-共阴极数码管

-电阻

-面包板及连接线

-电源

4.实验步骤：

步骤1：连接电路

将数码管的7个引脚分别连接到单片机的7个I/O引脚上，并通过电阻限流。连接电路后，确认连接无误。 步骤2：编写程序

使用C语言编写程序，实现数码管的动态显示。可以使用延时函数和位操作函数控制数码管的亮灭，通过改变每个数码管引脚的高低电平状态，实现显示不同的数字、字母。

步骤4：实验观察与分析

观察数码管的显示效果，通过改变程序中的参数，可以实现不同的显示效果。

5.实验结果与分析：

经过实验，我们成功实现了数码管的动态显示。通过编写程序，我们可以实现数码管显示数字、字母等不同的字符。调整程序中的参数，可以实现不同的动态显示效果，如流水灯、闪烁等。

数码管的动态显示是通过改变每个数码管引脚的高低电平实现的，通过快速改变引脚电平状态的时间间隔，创建了肉眼无法察觉的视觉效果，从而实现了动态显示。

此外，通过实验我们还了解到了单片机控制数码管的原理和方法，加深了对单片机控制的理解。

6.实验总结：

通过本实验，我们了解到了数码管的动态显示原理和方法，并通过编写程序，成功实现了数码管的动态显示。

同时，我们还巩固了单片机控制的知识，提高了自己的动手能力和问题解决能力。 在今后的学习和工作中，我们将进一步掌握数码管的使用方法，并能够将其应用于更加复杂的应用场景中，实现更多有趣的功能。

数码管静态显示

本讲任务：

介绍用数码管进行数字和字母的显示。

数码管显示:

单片机系统中常用的显示器有：

1：发光二极管显示器（数码管）；

2：液晶LCD显示器；

3：CRT显示器等。

LED、LCD显示器有两种显示结构：

1：段显示（7段、米字型等）；

2：点阵显示（5×8、8×8点阵等）。

数码管可显示内容和特点：

可显示内容： 数字、小数点和部分英文字符、符号。 特点：

1、自发光、亮度高，特别适合环境亮度低的场合使用。

2、牢固，不怕冲击。

数码管的结构：

数码管内部由七个条形发光二极管和一个小圆点发光二极管组

成，根据各管的亮暗组合成字符。

常见数码管有10根管脚。其中COM为公共端，根据内部发光二

极管的接线形式可分为共阴极和共阳极两种。

使用时，共阴极数码管公共端接地，共阳极数码管公共端接电源。

每段发光二极管需5～10mA的驱动电流才能正常发光，一般需加

限流电阻控制电流大小。

数码管显示原理：

LED数码管的 a～g 七个发光二极管。加正电压的发光，加零电

压的不能发光，不同亮暗的组合就能形成不同的字型，这种组合称为字型码。共阳极和共阴极的字型码是不同的。

共阴数码管字形码表： 0x3f ,0x06 ,0x5b ,0x4f ,0x66 ,0x6d ,0x7d ,0x07 ,0x7f ,0x6f , 0 1 2 3 4 5 6 7 8 9

0x77 ,0x7c ,0x39 ,0x5e ,0x79 ,0x71 ,0x00

A B C D E F 不显示 静态显示驱动：

静态驱动也称直流驱动。静态驱动是指每个数码管的每一个段码

都由一个单片机的I/O端口进行驱动。

静态驱动的优点是编程简单，显示亮度高，缺点是占用I/O端口

多，如驱动5个数码管静态显示则需要5×8=40根I/O端口来驱动（要

知道一个89S51单片机可用的I/O端口才32个），实际应用时必须增

加译码驱动器进行驱动，增加了硬件电路的复杂性。
