单片机静态数码管实验报告

  • 格式：docx
  • 大小：3.79 KB
  • 文档页数：3

单片机静态数码管实验报告

一、引言

静态数码管是一种常用的显示器件，广泛应用于各种仪器仪表、计时器、计数器等场合。本实验旨在通过单片机控制静态数码管，实现数字的显示功能。

二、实验原理

静态数码管由若干个发光二极管组成，每个发光二极管代表一个数字。通过控制每个发光二极管的亮灭，可以显示不同的数字。单片机通过控制数码管的共阳极或共阴极，以及发光二极管的亮灭，实现数字的显示。

三、实验器材

1. 单片机开发板

2. 静态数码管

3. 连接线

四、实验步骤

1. 连接电路：将静态数码管的共阳极或共阴极与单片机开发板相应的IO口连接。

2. 编写程序：使用C语言编写程序，通过控制IO口的高低电平控制数码管的亮灭，实现数字的显示。

3. 烧录程序：将编写好的程序烧录到单片机开发板中。 4. 调试程序：通过调试程序，观察数码管是否能正常显示数字。

5. 结果分析：根据实验结果，分析程序的正确性及数码管显示的准确性。

6. 实验总结：总结实验过程中的问题及解决方法，并对实验结果进行分析和评价。

五、实验结果

经过实验，我们成功地通过单片机控制静态数码管，实现了数字的显示。数码管能够根据程序的控制，显示出不同的数字，显示效果良好，准确度高。

六、实验分析

通过本实验，我们掌握了单片机控制静态数码管的方法和技巧。在实验过程中，我们发现控制数码管显示数字的关键在于正确地控制IO口的高低电平。同时，我们还发现静态数码管显示数字的亮度和清晰度与电源电压和电流的稳定性有关，需要合理选择电源参数。

七、实验应用

静态数码管广泛应用于各种仪器仪表、计时器、计数器等场合。通过单片机控制静态数码管，可以实现各种数字的显示功能，满足不同场合的需求。

八、实验总结

通过本实验，我们深入了解了单片机控制静态数码管的原理和方法。通过编写程序和调试程序，我们成功地实现了数字的显示功能。实验过程中，我们遇到了一些问题，但通过不断的调试和尝试，最终解决了问题。通过本次实验，我们不仅加深了对单片机原理的理解，还提升了实际操作和问题解决的能力。

九、改进方向

在今后的实验中，我们可以进一步研究和应用单片机控制静态数码管的其他功能，如显示动态数字、实现时钟功能等。同时，我们还可以探索更多的显示器件和控制方法，提升实验的技术水平和创新能力。

十、参考文献

1. 《单片机原理与应用》

2. 《数字电子技术基础》

以上是本次实验的实验报告，通过本实验，我们成功地掌握了单片机控制静态数码管的方法和技巧，并实现了数字的显示功能。希望这次实验对大家有所启发，同时也希望能够在今后的学习和实践中不断提升自己的技术水平和创新能力。

合集下载

单片机数码管静态显示实验程序(汇编)

单片机数码管静态显示实验程序(汇编)

单片机数码管静态显示实验程序

org 00h

num equ p0 ;p0口连接数码管

clr p2.0 ;

mov dptr ,#tab

clr a

mov r2,#0

loop:

movc a,@a+dptr

mov num ,a

acall delay_200ms

inc r2

mov a,r2

cjne r2,#15, loop

mov r2,#0

clr a

ajmp loop

tab :

DB

0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H,88H,83H,0C6H,0A1H,86H,8EH

delay_200ms:

mov r3,#20

delay:

acall delay_10ms

djnz r3,delay

ret

;;;;;;;;;;;;;;;; 非中断精确1MS定时程序 ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

delay_1ms:

MOV R7 ,#249

signed: ;循环部分4机器周期

nop

nop

djnz R7 ,signed

ret ;返回指令2机器周期

;2+249*4+2=1000us 可以精确定时1MS，假设外部晶振是12M

;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 非中断精确10MS定时程序 ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

mov r6,#9 ;2个机器周期用2us

delay_10ms_sined: ;9次循环共用9(1ms+4us)=9036us

acall delay_1ms

djnz r6,delay_10ms_sined

MOV r6 ,#240 ;2个机器中期用2us

单片机原理-数码管动态显示实验-单片机原理-实验报告

单片机原理-数码管动态显示实验-单片机原理-实验报告

页脚 . 师学院计算机系

实验报告

（2014—2015学年 第 2学期）

课程名称 单片机原理

实验名称 数码管动态显示实验

专 业计算机科学与技术（非师）

年 级 2012级

学号 B2012102147 王 秋

指导教师 烈君

实验日期 2015.4.17

页脚 . 实验目的：

1. 巩固Proteus软件和Keil软件的使用方法

2. 学习端口输入输出的高级应用

3. 掌握7段数码管的连接方式和动态显示法

4. 掌握查表程序和延时等子程序的设计

实验要求：

1. 在Proteus软件中画好51单片机最小核心电路，包括复位电路和晶振电路

2. 在电路中增加八位7段数码管(共阳/共阴自选)，将P2口作数据输出口与7段数码管数据引脚相连 ，P3引脚输出位选控制信号

3. 在Keil软件中编写程序，采用动态显示法，实现数码管分别显示数字1-8

4. 实现指定数值的显示 （可使用 缓存数值）

5. 实现类似时钟的效果，如“ 13-23-25” 13时23分25秒

6. 实现时钟的自动计时

7. 扩展要求： 结合LED显示，实现带数码显示的交通灯

实验设备（环境）：

1．计算机

2．Proteus ISIS 7 Professional应用程序

3．Keil应用程序

实验容：

数码管动态显示技术 要现：

1．动态显示法，实现数码管分别显示数字1-8；

2．实现指定数值的显示 （可使用 缓存数值） （33355223）；

3．实现类似时钟的效果，如“ 13-23-25” 13时23分25秒；

单片机指示灯和数码管的中断控制实验报告

单片机指示灯和数码管的中断控制实验报告

实验四、指示灯和数码管的中断控制

一、 实验目的

掌握外部中断的工作原理，学会中断程序设计。

二、 实验内容

1、按照教材图A.53，绘制实验四电路原理图；

2、要求采用外部中断原理完成本次实验，其中按键K1、K2均设置为下降沿触发方式，自然优先级；

3、编写C51程序实现如下功能：开机后D1灭灯，LED1黑屏，随后单击K1→D1状态反转，单击K2 →LED1从0开始循环显示0～F字符。

4、观察仿真结果，完成实验报告。

三、 实验要求

提交的实验报告中应包括：电路原理图，外部中断工作原理阐述（以K1为例说明中断响应过程），C51源程序（含流程图与注释语句），运行效果（含运行截图与说明），实验小结。

提交实验报告的电子邮件主题及存盘文件名格式如，2005041220马晓明实验四。

1、电路原理图

2、外部中断工作原理阐述

持续按下K1则D1将“亮→灭→亮→灭→亮→灭如此循环，表明实现了K1对应于D1状态反转这个功能；持续按下持续按K2则数码显示管依次显示1-F，实现了K2对应于0～F间的数码管加一计数显示。

3、C51程序

#include

sbit P0_4=P0^4;

unsigned char count=0;

unsigned led_mod[] =

{0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};

void main(){

P2=0x00;

P0_4=0;

EA=1;

EX1=EX0=1;

IT1=IT0=1;

while(1);

}

void INT_OSVR() interrupt 0

{P0_4=!P0_4;}

void INT_1SVR() interrupt 2

{count++;

if(count==16)

count=1;

P2=led_mod[count];

数码管实验报告

数码管实验报告

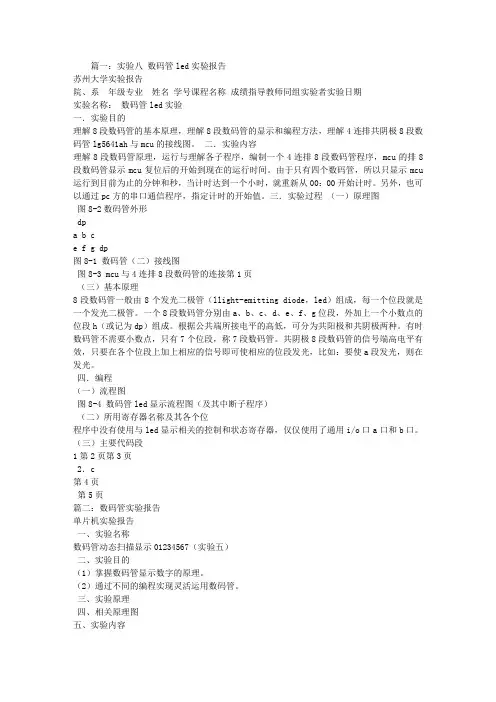

篇一：实验八 数码管led实验报告

苏州大学实验报告

院、系 年级专业 姓名 学号课程名称 成绩指导教师同组实验者实验日期

实验名称： 数码管led实验

一．实验目的

理解8段数码管的基本原理，理解8段数码管的显示和编程方法，理解4连排共阴极8段数码管lg5641ah与mcu的接线图。 二．实验内容

理解8段数码管原理，运行与理解各子程序，编制一个4连排8段数码管程序，mcu的排8段数码管显示mcu复位后的开始到现在的运行时间。由于只有四个数码管，所以只显示mcu运行到目前为止的分钟和秒，当计时达到一个小时，就重新从00：00开始计时。另外，也可以通过pc方的串口通信程序，指定计时的开始值。三．实验过程 （一）原理图

图8-2数码管外形

dp

a b c

e f g dp

图8-1 数码管（二）接线图

图8-3 mcu与4连排8段数码管的连接第1页

（三）基本原理

8段数码管一般由8个发光二极管（llight-emitting diode，led）组成，每一个位段就是一个发光二极管。一个8段数码管分别由a、b、c、d、e、f、g位段，外加上一个小数点的位段h（或记为dp）组成。根据公共端所接电平的高低，可分为共阳极和共阴极两种。有时数码管不需要小数点，只有7个位段，称7段数码管。共阴极8段数码管的信号端高电平有效，只要在各个位段上加上相应的信号即可使相应的位段发光，比如：要使a段发光，则在发光。

四．编程

（一）流程图

图8-4 数码管led显示流程图（及其中断子程序）

（二）所用寄存器名称及其各个位

程序中没有使用与led显示相关的控制和状态寄存器，仅仅使用了通用i/o口a口和b口。

（三）主要代码段

1第2页第3页

2．c

第4页

第5页

篇二：数码管实验报告

单片机实验报告

一、实验名称

数码管动态扫描显示01234567（实验五）

二、实验目的

（1）掌握数码管显示数字的原理。
