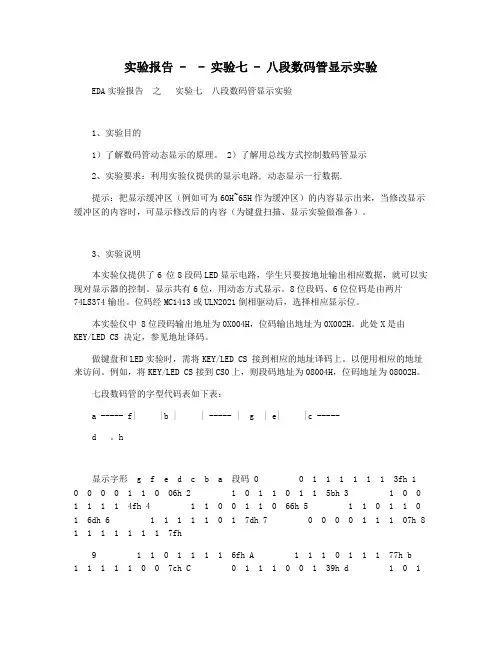

实验报告 - - 实验七 - 八段数码管显示实验

EDA实验报告 之 实验七 八段数码管显示实验

1、实验目的

1）了解数码管动态显示的原理。 2）了解用总线方式控制数码管显示

2、实验要求：利用实验仪提供的显示电路, 动态显示一行数据.

提示：把显示缓冲区（例如可为60H~65H作为缓冲区）的内容显示出来，当修改显示缓冲区的内容时，可显示修改后的内容（为键盘扫描、显示实验做准备）。

3、实验说明

本实验仪提供了6 位8段码LED显示电路，学生只要按地址输出相应数据，就可以实现对显示器的控制。显示共有6位，用动态方式显示。8位段码、6位位码是由两片74LS374输出。位码经MC1413或ULN2021倒相驱动后，选择相应显示位。

本实验仪中 8位段码输出地址为0X004H，位码输出地址为0X002H。此处X是由KEY/LED CS 决定，参见地址译码。

做键盘和LED实验时，需将KEY/LED CS 接到相应的地址译码上。以便用相应的地址来访问。例如，将KEY/LED CS接到CS0上，则段码地址为08004H，位码地址为08002H。

七段数码管的字型代码表如下表：

a ----- f| |b | | ----- | g | e| |c -----

d 。h

显示字形 g f e d c b a 段码 0 0 1 1 1 1 1 1 3fh 1

0 0 0 0 1 1 0 06h 2 1 0 1 1 0 1 1 5bh 3 1 0 0

1 1 1 1 4fh 4 1 1 0 0 1 1 0 66h 5 1 1 0 1 1 0

实验一 LED 数码管显示

一、实验要求： 使用6位数码管显示数字，第一个数码管显示0，时间1秒，然后关闭第一个数码管，同时

第二个数码管显示1，时间为1秒，然后关闭第二个数码管……直到最后一个数码管显示5，

第一个数码管显示6，……，一直循环显示。请自行设计电路、编写程序。 二、实验目的： 掌握LED数码管的使用方法。 三、实验内容：

LED数码管实际上是由七个发光管组成8字形构成的，加上小数点就是8个。这些段分别由

字母a,b,c,d,e,f,g,dp来表示。当数码管特定的段加上电压后，这些特定的段就会发亮，

以形成我们眼睛看到的字样了。

在本次实验中采用的是AT89C51和六位数码管组合而成。 四、实验程序：

//LED数码管显示

#include

#define uint unsigned int

void delay(uint z) {

uint x,y;

for(x=z;x>0;x--)

for(y=100;y>0;y--);

} void main()

{

P3=0x01;

P1=0xc0;

delay(1000);

P3=0x02;

P1=0xf9;

delay(1000);

P3=0x04;

P1=0xa4;

delay(1000);

P3=0x08; P1=0xb0;

delay(1000);

P3=0x10;

P1=0x99; delay(1000); P3=0x20;

P1=0x92;

delay(1000);

P3=0x01;

P1=0x82;

delay(1000);

P3=0x02;

P1=0xf8;

delay(1000);

P3=0x04; P1=0x80;

delay(1000);

P3=0x08;

P1=0x90; delay(1000);

P3=0x10;

P1=0x88;

delay(1000);

led数码管实验报告

LED数码管实验报告

实验目的：通过LED数码管实验，掌握数字电路的基本原理和数字显示技术。

实验原理：LED数码管是一种数字显示装置，由多个LED灯组成，可以显示0-9的数字。在数字电路中，LED数码管通常用于显示数字信号，通过控制LED的亮灭来显示不同的数字。

实验材料：LED数码管、数字电路实验板、数字信号发生器、数字电路元件等。

实验步骤：

1. 将LED数码管连接到数字电路实验板上，并接入电源。

2. 使用数字信号发生器产生不同的数字信号，将信号输入到LED数码管中。

3. 观察LED数码管的显示效果，记录不同数字信号对应的LED亮灭状态。

4. 分析LED数码管的工作原理，探讨数字信号与LED数码管的对应关系。

实验结果：通过实验观察和记录，得出了不同数字信号与LED数码管显示的对应关系，掌握了LED数码管的工作原理和数字信号的显示技术。

实验结论：LED数码管是一种常用的数字显示装置，广泛应用于计时器、计数器、电子钟等领域。通过本次实验，我们深入了解了LED数码管的工作原理，掌握了数字信号与LED数码管的对应关系，为今后的数字电路设计和应用打下了基础。

总结：LED数码管实验是数字电路实验的重要内容，通过实验学习，可以加深对数字电路原理的理解，提高数字显示技术的应用能力。希望同学们能够认真学习实验内容，掌握实验技能，为将来的工程实践奠定坚实基础。

实验八 数码管LED实验报告 苏州大学实验报告

院、系 年级专业 姓名 学号

课程名称 成绩

指导教师 同组实验者 实验日期

实验名称： 数码管LED实验

一．实验目的

理解8段数码管的基本原理，理解8段数码管的显示和编程方法，理解4连排共阴极8段数码管LG5641AH与MCU的接线图。

二．实验内容

理解8段数码管原理，运行与理解各子程序，编制一个4连排8段数码管程序，MCU的PTA7-PTA4接各LED的位选线(自左到右)，PTB7-PTB0接LED的数据线hgfedcba，在4连排8段数码管显示MCU复位后的开始到现在的运行时间。由于只有四个数码管，所以只显示MCU运行到目前为止的分钟和秒，当计时达到一个小时，就重新从00：00开始计时。另外，也可以通过PC方的串口通信程序，指定计时的开始值。

三．实验过程

（一）原理图

（二）接线图 图8-2数码管外形 a

g

d f

e c b

h

图8-1 数码管 (a)共阴极 GND a b c d e f g

dp

(b) 共阳极 Vcc a b c d e f g dp

（二）所用寄存器名称及其各个位

程序中没有使用与LED显示相关的控制和状态寄存器，仅仅使用了通用I/O口A口和B口。

（三）主要代码段

1．汇编方式：

图8-4 数码管LED显示流程图（及其中断子程序） 开始

SCI初始化子程序 头文件

和声明

1 人工结束

开放SCI接收中断、定时器1溢出中断，开放总中断

等待定时器溢出中断事件的发生 开始

结束 定时器初始化子程序

计时值的秒加1

秒达到60则清零，分钟值加1 分钟达到60则清零 等待SCI接收中断事件的发生 开始
