下载文档原格式
《液压与气压传动》试卷（A）一、填空（20分）1. L-HL32液压油在时运动黏度的平均值为。
2. 液体流动时的流动损失可分为和。
3．活塞缸差动连接时，速度，输出力。
4．气动三联件是由和，组成。
5．卸荷方法有和。
6．油箱中的油液的温度一般是 ,最高不超过。
7．电液压比例压力阀有和组成。
8. 液压泵输出功率等于和乘积。
9．在密闭的管道中做恒定流动的理想液体具有三种形式的能量，分别是、和。
它们之间可以相互转化，但在任一截面处，三种能量的总和为常数。
二、选择题（10分）1．在液压系统原理图中，与三位换向阀连接的油路一般应画在换向阀符号的位置上。
A．左格 B．右格 C．中格2．在用一个定量泵驱动一个执行元件的液压系统中，采用三位四通换向阀使泵卸荷，中位机能应选用。
A．P型 B．O型 C．Y型Ｄ．H型3. 调速阀是用而成的。
A．节流阀和顺序阀串联 B．节流阀和定差减压阀串连C．节流阀和溢流阀串联Ｄ．节流阀和定差减压阀并联4．溢流阀一般是安装在的出口处，起稳压、安全作用。
A．液压缸 B．液压泵 C．换向阀 D．油箱5．流量阀是用来控制液压系统工作的流量，从而控制执行元件的。
A．运动方向 B．运动速度 C．压力大小． D. 动作顺序6．下列基本回路中，不属于容积调速回路的是。
A．变量泵和定量马达调速回路 B．定量泵和定量马达调速回路C．定量泵和变量马达调速回路 D．变量泵和变量马达调速回路7.在液压系统的组成中液压缸是。
A. 动力元件B.执行元件C.控制元件D.传动元件8．调节下图中弹簧3的压缩量的大小，可使下边右图中曲线。
A．BC左右平移 B． AB上下移动 C．BC斜率变化 D ．没有变化9．压缩空气站是气压系统的。
A．执行元件 B. 辅助元件 C．控制装置 D．气源装置10．压缩空气作用在活塞一端面上，推动活塞运动，而活塞的反向运动依靠复位弹簧力、重力或其他外力来工作的这类气缸称为。
A．双作用气缸 B．单作用气缸 C．冲击气缸 D．缓冲气缸三、判别正误（10分）1．液压油的黏度随温度的变化十分敏感, 黏度随温度升高而降低。
液压与气动技术期末考试试卷B班级_________学号__________姓名__________分数__________一、单项选择题（每小题1分，共20分）1．液体在圆管中作层流运动时，液体在圆管轴线上的流速与在圆管管壁附近的流速相比：A 前者大.B 后者大. C一样大. D 无法判断.2．为了使齿轮泵的齿轮平稳地啮合运转、吸压油腔严格地密封以及均匀连续地供油，必须使齿轮啮合的重叠系数r_________1。
A大于B等于C小于DA或B3．CB-B型齿轮泵中泄漏的途径有有三条，其中_________对容积效率影响最大。
A 齿轮端面间隙B 齿顶间隙C 齿顶间隙D A+B+C4．下列液压油泵可做成变量的是：A 齿轮泵B 单作用叶片泵C 双作用叶片泵D B+C5．液压缸的运行速度主要取决于：A 液压缸的密封B 输入流量C 泵的供油压力D外负荷6．差动液压缸，若使其往返速度相等，则活塞面积应为活塞杆面积的____。
A 1倍B 2倍CD 47．液压泵吸油口通常安装过滤器，其额定流量应为液压泵流量的____倍。
A 1B 0.5C 2D 38．右图所示三位四通换向阀中位机能是_______型。
APB YC HD K9．大流量的液压系统中，主换向阀应采用_______换向阀。
A 电磁B 电液C 手动D 机动10．定值溢流阀可保持____稳定。
A 阀前压力B 阀后压力C 泵前、后压差D 泵出口流量11．调速阀是通过调节____来调节执行机构运动速度。
A 油泵流量B 执行机构排油量C 执行机构供油压力D 油马达进油量12．液压系统油箱内设隔板是为了：A 增强刚度B 减轻油面晃动C 防止油漏光D 利于散热和分离杂质13．液压系统中的油液工作温度不得大于____。
A 35℃B65℃C70℃D15℃14．如右图所示为二级调压回路，阀3调定值与阀1调定值相比：A 前者大于后者B后者大于前者无特殊要求C 两个一样大D15．下图为用顺序阀实现压力控制的顺序回路，执行机构液压缸的活塞动作先后顺序是：A ①→②→③→④B①→③→②→④C ①→③→④→②D①→②→④→③16．最适用于系统短期需要大流量场合快速回路是：A液压缸差动连接快速回路B双泵供油快速回路C增速缸快速回路D用蓄能器的快速回路17．气/液转换器是：A 将气压信号转换成液体压力的转换装置B 将气体流量信号转换成液体流量的转换装置C 将液体压力信号转换成气压的转换装置D 将液体流量信号转换成气体流量的转换装置18．不是构成气动三联件的元件是________。

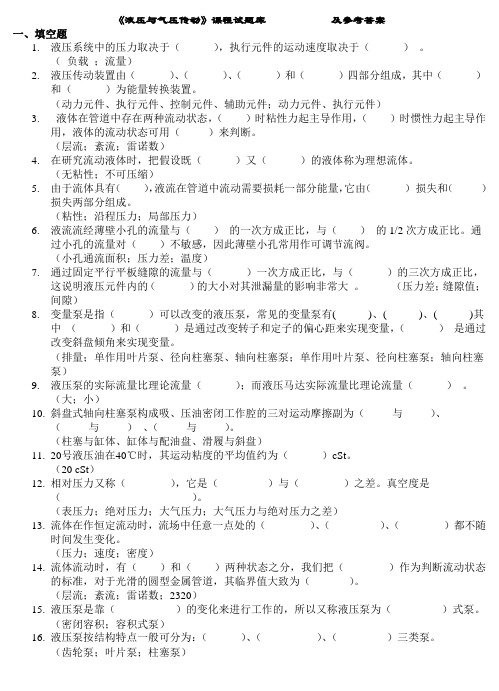

《液压与气压传动》课程试题库及参考答案一、填空题1.液压系统中的压力取决于（），执行元件的运动速度取决于（）。
（负载；流量）2.液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。
（动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件）3.液体在管道中存在两种流动状态，（）时粘性力起主导作用，（）时惯性力起主导作用，液体的流动状态可用（）来判断。
（层流；紊流；雷诺数）4.在研究流动液体时，把假设既（）又（）的液体称为理想流体。
（无粘性；不可压缩）5.由于流体具有（），液流在管道中流动需要损耗一部分能量，它由（）损失和（）损失两部分组成。
（粘性；沿程压力；局部压力）6.液流流经薄壁小孔的流量与（）的一次方成正比，与（）的1/2次方成正比。
通过小孔的流量对（）不敏感，因此薄壁小孔常用作可调节流阀。
（小孔通流面积；压力差；温度）7.通过固定平行平板缝隙的流量与（）一次方成正比，与（）的三次方成正比，这说明液压元件内的（）的大小对其泄漏量的影响非常大。
（压力差；缝隙值；间隙）8.变量泵是指（）可以改变的液压泵，常见的变量泵有( )、( )、( )其中（）和（）是通过改变转子和定子的偏心距来实现变量，（）是通过改变斜盘倾角来实现变量。
（排量；单作用叶片泵、径向柱塞泵、轴向柱塞泵；单作用叶片泵、径向柱塞泵；轴向柱塞泵）9.液压泵的实际流量比理论流量（）；而液压马达实际流量比理论流量（）。
（大；小）10.斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（与）、（与）、（与）。
（柱塞与缸体、缸体与配油盘、滑履与斜盘）11.20号液压油在40℃时，其运动粘度的平均值约为（）cSt。
（20 cSt）12.相对压力又称（），它是（）与（）之差。
真空度是（）。
（表压力；绝对压力；大气压力；大气压力与绝对压力之差）13.流体在作恒定流动时，流场中任意一点处的（）、（）、（）都不随时间发生变化。
吉林大学“机电一体化技术”《液压与气压传动》23秋期末试题库含答案第1卷一.综合考核(共20题)1.对于一定质量的气体，在温度不变的情况下，将绝对压力为P₁=100MPa，体积为1m³的气体压缩到0.2m³，那气体的绝对压力为()MPa。
A.500B.100C.200D.1502.从工作原理上讲，液压马达与液压泵一样，都是靠工作腔密封容积的大小变化而工作的，从能量转换的观点看，二者具有( )。
A、可逆性B、不可逆性C、互换性D、通用性正确答案：A3.液压阀种类繁多，通常按其功能分为三类，它们是()控制阀、()控制阀及()控制阀。
A.压力B.流向C.方向D.调速4.压力控制阀包括( )。
A、溢流阀B、减压阀C、顺序阀D、压力继电器正确答案：A,B,C,D5.液压泵的排量仅与泵的几何尺寸有关。
()A.错误B.正确6.普通单向阀是一种只允许液流沿一个方向通过，而反向液流则被截止的方向阀。
()A.错误B.正确7.旁路节流调速系统的效率一般比进、回油节流调速系统的效率高。
()A.错误B.正确8.气缸是将压缩空气的机械能转换为压力能的装置( )。
A、错误B、正确正确答案：A9.下列哪个器件不属于气动三大件?()A.分水过滤器B.减压阀C.油雾器D.气压缸10.每千克质量的干空气中所混合的水蒸气的质量称为( )。
A、绝对湿度B、相对湿度C、含湿量D、析水量正确答案：C11.12.13.为平衡重力负载，使运动部件不会因自重而自行下落，在恒重力负载情况下，采用()顺序阀作平衡阀A.内控内泄式B.内控外泄式C.外控内泄式D.外控外泄式14.15.压力和温度对油液的粘度均有影响，一般来说，温度增加，粘度()A.增大B.减小C.不变D.不定16.液流流经薄壁小孔的流量与压力差的( )成正比。
A、二分之一B、三分之一C、四分之一D、五分之一正确答案：A17.双作用叶片泵因两个吸油窗口、两个压油窗口是对称布置，因此作用在转子和定子上的液压径向力平衡，轴承承受径向力小、寿命长。

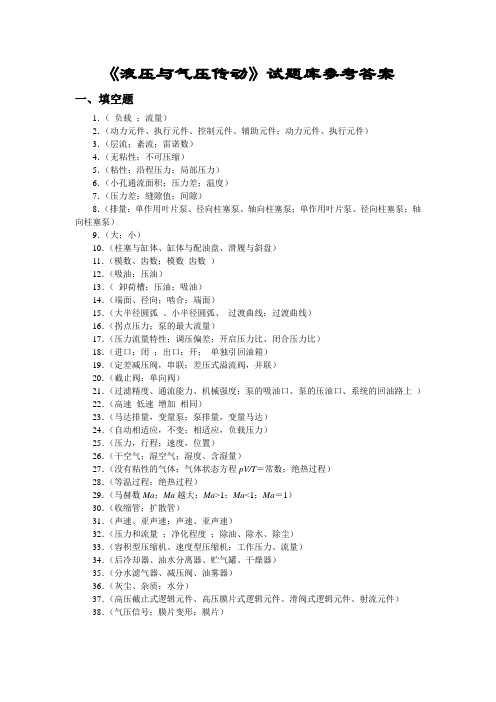

《液压与气压传动》试题库参考答案一、填空题1．（负载；流量）2．（动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件）3．（层流；紊流；雷诺数）4．（无粘性；不可压缩）5．（粘性；沿程压力；局部压力）6．（小孔通流面积；压力差；温度）7．（压力差；缝隙值；间隙）8．（排量；单作用叶片泵、径向柱塞泵、轴向柱塞泵；单作用叶片泵、径向柱塞泵；轴向柱塞泵）9．（大；小）10．（柱塞与缸体、缸体与配油盘、滑履与斜盘）11．（模数、齿数；模数齿数）12．（吸油；压油）13．（卸荷槽；压油；吸油）14．（端面、径向；啮合；端面）15．（大半径圆弧、小半径圆弧、过渡曲线；过渡曲线）16．（拐点压力；泵的最大流量）17．（压力流量特性；调压偏差；开启压力比、闭合压力比）18．（进口；闭；出口；开；单独引回油箱）19．（定差减压阀，串联；差压式溢流阀，并联）20．（截止阀；单向阀）21．（过滤精度、通流能力、机械强度；泵的吸油口、泵的压油口、系统的回油路上）22．（高速低速增加相同）23．（马达排量，变量泵；泵排量，变量马达）24．（自动相适应，不变；相适应，负载压力）25．（压力，行程；速度，位置）26．（干空气；湿空气；湿度、含湿量）27．（没有粘性的气体；气体状态方程pV/T＝常数；绝热过程）28．（等温过程；绝热过程）29．（马赫数Ma；Ma越大；Ma>1；Ma<1；Ma＝1）30．（收缩管；扩散管）31．（声速、亚声速；声速、亚声速）32．（压力和流量；净化程度；除油、除水、除尘）33．（容积型压缩机、速度型压缩机；工作压力、流量）34．（后冷却器、油水分离器、贮气罐、干燥器）35．（分水滤气器、减压阀、油雾器）36．（灰尘、杂质；水分）37．（高压截止式逻辑元件、高压膜片式逻辑元件、滑阀式逻辑元件、射流元件）38．（气压信号；膜片变形；膜片）二、选择题1．（C；A）2．（A；B）3．（D；A）4．（A、C；B、D）5．（D；B）6．（C；A）7．（B、C、D ；A ）8．（B；D）9．（C；A）10．（B；C）11．（A、C；B）12．（A；C）13．（A、B、D；B）14．(B；C)15．(D；C)16．（C；B）17．（B、C）18．（B；D）19．（A、B、C；A）20．（A；B）21．（B、C；A）22．(A、B、C；D)23．（C；D）24．（A、C ；A、B ）25．（C；B）26．（B；B）27．（B；A）28．（A；B）29．（A；C）30．（B、A；C）31．（B；C）32．（D；A）33．（B、C；C）34．（D；A）35．（D；A）36．（D；A）37．（B；A）38．（B；B）39．（B；C）40．（A；A）41．（C；D）42．（A；C）43．（C；B）44．（C；A）45．（B；C）46．（D；C）47．（A；C）48．（A；A）49．（A；C）50．（A；C）51．（A；D）三、判断题1．（√）2．（×）3．（√）4．（×）5．（√）6．（×）7．（×）8．（×）9．（√）10．（√）11．（√）12．（×）13．（√）14．（×）15．（×）16．（√）17．（×）18．（√）19．（×）20．（×）21．（√）22．（√）23．（×）24．（×）25．（√）26．（×）27．（√）28．（×）29．（×）30．（√）31．（√）32．（×）33．（√）34．（×）35．（√）36．（×）37．（√）38．（×）39．（√）40．（×）四、名词解释1．帕斯卡原理（静压传递原理）（在密闭容器内，施加于静止液体上的压力将以等值同时传到液体各点。
《液压与气压传动》课程试题库及参考答案一、填空题1.液压系统中的压力取决于(负载),执行元件的运动速度取决于(流量)。
2.液压传动装置由(动力元件)、(执行元件)、(控制元件)和(辅助元件)四部分组成,其中(动力元件)和(执行元件)为能量转换装置。
3.液体在管道中存在两种流动状态,(层流)时粘性力起主导作用,(紊流)时惯性力起主导作用,液体的流动状态可用(雷诺数)来判断。
4.在研究流动液体时,把假设既(无粘性)又(不可压缩)的液体称为理想流体。
5.由于流体具有(粘性),液流在管道中流动需要损耗一部分能量,它由(沿程压力)损失和(局部压力)损失两部分组成。
6.液流流经薄壁小孔的流量与(小孔通流面积)的一次方成正比,与(压力差)的1/2次方成正比。
通过小孔的流量对(温度)不敏感,因此薄壁小孔常用作可调节流阀。
7.通过固定平行平板缝隙的流量与(压力差)一次方成正比,与(缝隙值)的三次方成正比,这说明液压元件内的(间隙)的大小对其泄漏量的影响非常大。
8.变量泵是指(排量)可以改变的液压泵,常见的变量泵有(单作用叶片泵)、(径向柱塞泵)、(轴向柱塞泵)其中(单作用叶片泵)和(径向柱塞泵)是通过改变转子和定子的偏心距来实现变量,(轴向柱塞泵)是通过改变斜盘倾角来实现变量。
9.液压泵的实际流量比理论流量(大);而液压马达实际流量比理论流量(小)。
10.斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为(柱塞与缸体)、(缸体与配油盘)、(滑履与斜盘)。
11.20号液压油在40℃时,其运动粘度的平均值约为(20)cSt。
12.相对压力又称(表压力),它是(绝对压力)与(大气压力)之差。
真空度是(大气压力与绝对压力之差)。
13.流体在作恒定流动时,流场中任意一点处的(压力)、(速度)、(密度)都不随时间发生变化。
14.流体流动时,有(层流)和(紊流)两种状态之分,我们把(雷诺数)作为判断流动状态的标准,对于光滑的圆型金属管道,其临界值大致为(2320)。
液压与气压传动模拟试卷（一）一、填空（每空1分，共30分）］、液压与气压传动系统是由、、、和部分组成。
2、液压系统中的工作压力取决于;液压缸的运动速度取决于。
3、液体在管道中流动时的压力损失可分为和o4、容积式液压泵的吸、压油条件、、__________________________________________________________________________ O5、溢流阀在系统中可用作、、6、换向阀的工作原理是利用的改变来改变。
7、液压系统有三种调速方法,分别为,,o8、气源装置为气动系统提供满足一定质量要求的压缩空气，它是气动系统的一个重要组成部分，气动系统对压缩空气的主要要求有：具有一定的，并具有一定的，因此必须设置一些的辅助设备。
9、压缩空气初步净化过程气源装置包括、、二、选择题（每题2分，共16分）1、在静止的液体内部某一深度的一点，它所受到的压力是。
a、向上的压力大于向下的压力b、向下的压力大于向上的压力c、左、右两侧的压力小于向下的压力d、各个方向的压力都相等2、压力继电器只能系统的压力。
a、改变b、反映c、减小d、增加3、液压系统中的压力大小决定于oa、液压泵额定压力b、负载c、液压泵的流量4、液压系统的功率大小与系统的大小有关。
a、压力和面积b、压力和流量5、液压缸的有效面积为工作压力为25P。
，则缸的推力为。
a、12.5X105Nb、1.25x103c、12.5N6可实现液压缸任意位置能停车，泵同时卸荷的三位换向阀中位机能是。
a、。
型b、H型c、M型d、P型7、气动三联件的安装顺序是。
a、减压阀一分水滤气器一油雾器b、油雾器一减压阀一分水滤气器c、分水滤气器一减压阀一油雾器8、在图示回路中，按下1.6按钮，则oa、压缩空气从S1 口流出b、没有气流从S1 口流出c、如果1.4按钮也按下，气流从S1 口流出d、1.2同时按下，S1有气三、问答题（1题4分2题3分，共7分）1、什么叫液压传动？什么叫气压传动？2、气压传动中为什么要设置气动三联件?四、计算题(每问4分，共12分)节流调速回路如图示，已知液压缸无杆腔面积：A； = 125cm2, A2= 90cm2, 负载F = 25KN,溢流阀调整压力Pp=5MPa,背压阀的调整压力p2= OAMPa , 试问：(1)液压缸无杆腔的压力Pi (MPa)(2)节流阀前后压力差Ap("a)(3)溢流阀调定的压力是否合理？五、分析题（共35分）分）（1）指出图中序号元件名称1—2—3、7、9、12—4—5—6—8—10-11—13—14—兹铁工况、1YA2YA3YA YJ \快进工进快退原位停（3）说明阀5、7、9的作用？（6分）（4）说明阀4和阀5根据什么调节其各自的压力？（4分）（5）写出快进、工进和快退的进、回油路（6分）快进：进油路：回油路：工进：进油路：回油路：快退：进油路：回油路:液压与气压传动模拟试卷（二）一、填空（每空1分，共30分）1、液体的粘性是表示物理性质。
三、选择题（每小题1.5分，共15分）1、液压泵能实现吸油和压油，是由于泵的[c]变化。
a、动能；b、压力能；c、密封容积；d、流动方向2、用定量泵和变量马达的容积调速方式，又称为[d]调速。
a、开式油路b、闭式油路c、恒转矩回路d、恒功率回路3、外圆磨床液压系统因为采用了[c]换向回路，从而使工作台运动获得了良好的换向性能，提高了换向精度。
a、压力控制制动；b、时间控制制动；c、行程控制制动；d、电气控制制动4、在变量泵的出口处与系统并联一溢流阀，其作用是[c]。
a、溢流；b、稳压；c、安全；d、调压。
5、液压油[d]常常是液压系统发生故障的主要原因。
a、温升过高；b、粘度太小；c、粘度太大；d、受到污染。
6、双作用叶片泵从转子__b__平衡考虑，叶片数应选__c__；单作用叶片泵的叶片数常选__d___，以使流量均匀。
(a) 轴向力、(b)径向力；(c) 偶数；(d) 奇数。
7、___a___叶片泵运转时，存在不平衡的径向力；＿b＿叶片泵运转时，不平衡径向力相抵消，受力情况较好。
(a) 单作用；(b) 双作用。
8、对于斜盘式（直轴式）轴向柱塞泵，其流量脉动程度随柱塞数增加而__b__，__c___柱塞数的柱塞泵的流量脉动程度远小于具有相邻＿d＿柱塞数的柱塞泵的脉动程度。
(a) 上升；(b) 下降。
(c) 奇数；(d) 偶数。
9、液压泵的理论输入功率___a__它的实际输出功率；液压马达的理论输出功率b其输入功率。
(a) 大于；(b) 等于；(c) 小于。
10、溢流阀在执行工作的时候，阀口是__a__的，液压泵的工作压力决定于溢流阀的调整压力且基本保持恒定。
(a) 常开；(b) 常闭。
e an dAl l t h i ng si nt he i rb ei n ga re go od fo rs o m四、简答题（每小题5分，共20分）1、 图中定量泵的输出流量q 、P 为一定值，若改变泵出口处节流阀的开口大小，问活塞运动速度会不会发生变化？流过a 、b 、c 三点处的流量各是多少？答：活塞运动速度不会发生变化。
《液压与气压传动》复习题一、填空题1、液压传动中，动力的传递是靠 来实现的，速度的传递按 进行。
2、液体在管道中存在两种流动状态， 时粘性力起主导作用， 时惯性力起主导作用，液体的流动状态可用 来判断。
3、液压传动装置除工作液体外，由 、 、 和辅助元件四部分组成。
4、液压泵的实际流量比理论流量 ；而液压马达实际流量比理论流量 。
5、液压泵吸油口的真空度是由 、 和三部分组成。
6、已知单活塞杆液压缸两腔有效面积21A 2A ，液压泵供油流量为q ，如果将液压缸差动连接，活塞实现差动快进，那么进入无杆腔的流量是 ，如果不差动连接，则活塞杆腔的排油流量是 。
7、溢流阀的进口压力随流量变化而波动的性能称为 ，性能的好坏用 或 、 和 评价。
8、调速阀是由 和节流阀 而成。
9、选用过滤器应考虑 、 、工作压力、油液粘度和工作温度等因素，它在系统中可安装在 、 、 和系统的分支油路上。
10、顺序动作回路的功用在于使几个执行元件严格按预定顺序动作，按控制方式不同，分为 控制和 控制。
同步回路的功用是使相同尺寸的执行元件在运动上同步，同步运动分为 同步和 同步两大类。
11、典型的液压系统主要由 、 、 、 和 五部分组成。
12、常用的三种粘度表示形式为 、 和 。
13、齿轮泵存在、和三种形式的泄漏。
14、三位四通滑阀的中位机能可实现卸载功能的有、和三种形式；可实现液压缸差动连接的形式为。
15、气动三大件指、和。
16、某泵进口处真空度为30kPa,出口处表压为0.2MPa,若当地大气压为750mmHg，则泵进口处绝对压力为 ,出口处绝对压力为。
17、在变量泵—变量马达调速回路中，为了在低速时有较大的输出转矩、在高速时能提供较大功率，往往在低速段，先将调至最大，用调速；在高速段，为最大，用调速。
18、旁通型调速阀是由和节流阀而成。
19、溢流阀为压力控制，阀口常，先导阀弹簧腔的泄漏油与阀的出口相通。
20、定值减压阀为压力控制，阀口常，先导阀弹簧腔的泄漏油必须单独引回油箱。
