读数显微镜的使用步骤

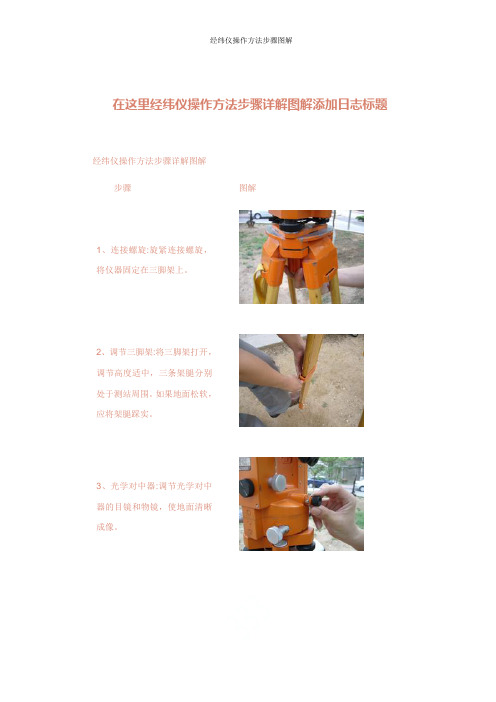

在这里经纬仪操作方法步骤详解图解添加日志标题经纬仪操作方法步骤详解图解步骤图解1、连接螺旋:旋紧连接螺旋，将仪器固定在三脚架上。

2、调节三脚架:将三脚架打开，调节高度适中，三条架腿分别处于测站周围。

如果地面松软，应将架腿踩实。

3、光学对中器:调节光学对中器的目镜和物镜，使地面清晰成像。

4、脚螺旋:调节脚螺旋，将仪器精确整平。

5、水平制动螺旋:旋紧水平制动螺旋，照准部被固定。

望远镜无法在水平方向内转动。

6、水平微动螺旋:水平制动螺旋旋紧后，旋转水平微动螺旋，照准部在水平方向内微微转动。

7、竖直制动螺旋:旋紧竖直制动螺旋，望远镜被固定在支架上无法转动。

8、目镜调焦螺旋:转动目镜调焦螺旋，使十字丝清晰。

9、水平度盘反光镜:调整水平度盘反光镜，读书窗内数字明亮。

10、竖直度盘反光镜:调整竖直度盘反光镜，使读数窗内读数明亮。

11、读数显微镜：调节读数显微镜，使读书清晰。

12、配盘手轮:调整配盘手轮，改变水平度盘读数。

水准仪操作步骤方法详解图解发布: 2009-10-06 09:32 | 作者: admin | 查看: 4次水准仪操作步骤方法详解图解步骤图解1、安放三角架:调节三脚架腿至适当高度，尽量保持三脚架顶面水平。

如果地面松软，应将架腿踩入土中。

2、连接螺旋:旋紧连接螺旋，将水准仪和三脚架连接在一起。

3、脚螺旋:调节脚螺旋，使圆水准气泡居中。

4、制动螺旋:旋紧制动螺旋，望远镜被固定。

5、水平微动螺旋:在制动螺旋旋紧后，调节水平微动螺旋，望远镜在水平方向内微小转动。

6、目镜调焦螺旋:调节目镜调焦螺旋，使十字丝清晰成像。

7、物镜调焦螺旋:旋转物镜调焦螺旋，使远处物体清晰成像。

第四章第一节钢尺量距第一节钢尺量距一、量距的工具1．钢尺钢尺是用薄钢片制成的带状尺，可卷入金属圆盒内，故又称钢卷尺。

尺宽约10～15mm，长度有20m、30m和50m等几种。

根据尺的零点位置不同，有端点尺和刻线尺之分。

钢尺的优点：钢尺抗拉强度高，不易拉伸，所以量距精度较高，在工程测量中常用钢尺量距。

实验一力学基本测量——长度、质量和密度的测量【实验目的】1.掌握米尺、游标卡尺、螺旋测微器几种常用测量长度仪器的使用方法。

2.进一步理解误差和有效数字的概念，并能正确地表示测量结果。

3.学习数据记录表格的设计方法。

【实验仪器】游标卡尺、螺旋测微器、电子天平、工件【实验原理】一、长度的定义长度是最基本的物理量，是构成空间的最基本要素，是一切生命和物质赖以存在的基础。

世上任何物体都具有一定的几何形态，空间或几何量的测量对科学研究、工农业生产和日常生活需求都有巨大的影响。

在SI制中，长度的基准是米。

一旦定义了米的长度，其他长度单位就可用米来表示。

“米”制于1791年开创于法国，多年来，铂铱合金米原器一直保留在法国巴黎附近。

随着人们对客观世界认识的不断深入，科学技术的发展，原有长度标准已无法满足人们的需求。

实验证明光波波长是一种可取的长度自然基准，1960年第11届国际计量大会，重新定义了米的标准为：米的长度等于氪-86原子的2P10和 2d5能级之间跃迁的辐射在真空中波长的1650763.73倍。

其测量精度达到了5*10-9m，从而开创了以自然基准复现米基准的新纪元。

随着人类对宏观世界认识的不断扩大, 对微观世界的认识也在不断深入; 大单位越来越大, 小单位越来越小. 在天文学中常用的最大长度单位是光年(Light year), 是光(每秒299792.459公里)在一年(365天)里走的距离; 最小的长度单位是“埃”, 一亿分之一(10^-8)厘米.后来又出现了比埃更小的长度单位, 即 atto-meter. 1个atto-meter是十的16次方分之一(10-16) 厘米. 从1960年开始, 度量时间的最短单位称为nano-second, 为十亿分之一秒. 光线在1个nano-second里, 只能走30厘米.还有比光年更大的单为. 太阳以银河为中心绕一周,通常称为一个宇宙年, 约等于2亿5千万年. 但是, 最大的长度单位是印度教记年上的“卡巴尔”: 一个卡巴尔等于43亿2千万年, 或19个宇宙年.二、常用长度测量仪器 （一）米尺米尺包括钢卷尺和钢直尺，米尺的最小刻度值为1mm ，用米尺测量物体的长度时，可以估测到十分之一毫米，但是最后一位是估计的。

实验二表面张力系数的测定一、实验目的（一）用毛细管法测定水的表面张力系数；（二）掌握读数显微镜的使用方法。

二、实验器材读数显微镜（1台）玻璃毛细管（1支）精密温度计（1支）洗耳球（1只）培养皿（1只）吸水纸（1张）毫米分度尺（1支）木支架（1只）三、实验原理与仪器使用（一）毛细现象与表面张力系数将很细的玻璃管插入水中时管内液面会升高；而将玻璃细管插入水银中时，管内的液面会下降。

这种润湿管壁的液体在细管内升高，不润湿管壁的液体在细管内下降的现象称为毛细现象。

如图2—1所示表示润湿情况下的毛细现象。

实验与理论都证明，液体在毛细管中上升或下降的高度为：式中为液体的表面张力系数，即垂直作用于液面上单位长度直线段两侧的表面张力。

单位为牛顿/米。

不同的液体不同，同一种液体的数值与温度有关，温度升高，减小。

称为接触角，为锐角，表示细管内液体表面形成凹弯月面，液体在管内上升，h为正值，如图2—1所示。

为钝角，表示细管内液体表面形成凸弯月面，液体在管内下降，h为负值。

水与玻璃间的约为8度。

为液体的密度，水在不同温度下值不同，可从讲义后面的附图曲线中查出。

g为重力加速度，南京地区的g=9.7944米/秒2。

r为毛细管内半径，D为其直径。

式2—1可变换为：通过测量h、D，可计算出值。

（二）读数显微镜的构造与使用方法读数显微镜可用于测量微小物体的长度，其精确度为0.01毫米。

读数显微镜包括两个主要部分，即观察部分和读数部分。

观察部分就是一架低倍显微镜。

其成像光路如图2—2所示，被观察物体AB位于物镜O的焦点之外适当距离处，物体产生的实象A1B1位于目镜E的焦点之内。

目镜再将此实象放大，在离人眼约25厘米处得到一个放大的虚象A2B2，在第一次实象A1B1的位置上，装有十字叉丝K，以便对准物体或物体的某一部分进行测量。

显微镜的物镜和目镜装在镜筒内。

在使用显微镜时，测量前应先调节目镜中上下两透镜的距离（微微转动上透镜），至所见叉丝清晰为止，然后再对待测物调焦。

曲阜师范大学实验报告实验日期：2020.5.17 实验时间：8:30—12：00 姓名:方小柒学号：****＊＊*＊**实验题目：长度与固体密度测量实验一、实验目的：1．了解游标卡尺、螺旋测微器的构造，掌握它们的原理,正确读数和使用方法。

2．学会直接测量、间接测量的不确定度的计算与数据处理。

3．学会物理天平的使用.4．掌握测定固体密度的方法。

二、实验仪器：螺旋测微器、游标卡尺、读数显微镜、读数显微镜三、实验内容:1. 用游标卡尺测量空心圆柱体的体积。

2. 用螺旋测微器测量铁丝直径。

3。

用读数显微镜测量金属丝的直径.四、实验原理：1。

游标卡尺构造及读数原理游标卡尺主要由两部分构成，如（图1）所示：在一毫米为单位的主尺上附加一个能够滑动的有刻度的小尺（副尺）,叫游标，利用它可以把主尺估读的那位数值较为准确地读出来。

游标卡尺在构造上的主要特点是：游标上N个分度格的总长度与主尺上（N-1）个分度格的长度相同,若主尺上最小分度为a,游标上最小分度值为b，则有Nb =（N—1）a(1)那么主尺与游标上每个分格的差值（游标的精度值或游标的最小分度值）是：（2）常用的游标是五十分游标(N=50。

另有10分度的、 20分度的、 50分度游标卡尺)，即主尺上49 mm与游标上50格相当，见图2。

五十分游标的精度值δ=0.02mm．游标上刻有0、l、2、3、…、9,以便于读数。

毫米以上的读数要从游标“0”刻度线在主尺上的位置读出，毫米以下的数由游标(副尺)读出.即：先从游标卡尺“0”刻度线在主尺的位置读出毫米的整数位，再从游标上读出毫米的小数位。

游标卡尺测量长度l的普遍表达式为（3）式中，K是游标的“0”刻度线所在处主尺刻度的整刻度（毫米）数，n是游标的第n条线与主尺的某一条线重合，α=1mm。

图3所示的情况，即l=21。

58mm。

在用游标卡尺测量之前，应先把量爪A、B合拢,检查游标的“0”刻度线是否与主尺的“0”刻度线重合。

玻璃折射率的测量光从真空射入介质发生折射时，入射角i与折射角r的正弦之比行叫做介质的“绝对折射率”，简称“折射率”。

折射率是光学介质的一个基本参量，也等于光在真空中的速度c与在介质中的相速v之比。

两种介质进行比较时,折射率较大的称光密介质,折射率较小的称光疏介质。

某介质的折射率是指该介质对真空的相对折射率。

同一介质对不同波长的光，具有不同的折射率；在对可见光为透明的介质内，折射率常随波长的减小而增大，即红光的折射率最小，紫光的折射率最大。

通常所说某物体的折射率数值多少（例如，水为1.33，水晶为1.55，金刚石为2.42，玻璃按成分不同则有一定范围1.5 ~1.9），是指对钠黄光（波长5 893×10-10m）而言。

无论在日常的生活中还是在现代工业中，玻璃用品都得到了广泛应用。

然而，不同的玻璃制品，采用的玻璃并不完全相同。

玻璃的折射率数值越大，表明玻璃使入射光发生折射的能力越强。

玻璃折射率作为玻璃性能的一个基本重要参数，在很大程度上决定了玻璃产品性能。

在玻璃的制造与生产过程中，需要实时准确地测量玻璃折射率，以保证玻璃的优越性能。

本实验将分别用视深法和光路法测量玻璃砖的折射率。

一、实验目的1．掌握测定玻璃折射率的原理和方法。

2．用读数显微镜测量玻璃折射率。

3．用光路法测定玻璃的折射率。

二、实验仪器读数显微镜、激光器、游标卡尺、平行玻璃砖、牙签、白纸。

三、实验原理光线通过两介质的界面折射时，确定入射光线与折射光线传播方向间关系的定律称为折射定律，它是几何光学基本定律之一，是各种光学仪器的理论根据。

折射定律可表示为n1sin i =n2sin r式中i, r分别为入射角和折射角，n1，n2分别为入射介质和折射介质的折射率。

折射率作为反映光学性质的物理量，其大小不仅取决于介质的种类，也与入射光的波长有关。

空气的折射图1 光线的折射率近似为1。

1、视深法测量折射率原理如图2所示，在玻璃砖底部有一发光点P ，由于玻璃折射率与空气折射率不同，P 点发出的光线会在玻璃与空气的界面M 点处发生折射，出射光线的反向延长线与OP 的交点为P ′。

等厚干涉实验【实验目的】1．观察等厚干涉现象及其特点。

2．用牛顿环测平凸透镜的曲率半径。

3.用劈尖干涉测量微小厚度。

4．学会使用读数显微镜。

【实验仪器】读数显微镜、牛顿环、劈尖、钠光灯【实验原理】1. 牛顿环牛顿环属于分振幅等厚干涉现象。

干涉现象在科学研究和工业技术中有着广泛的应用，如测量光波波长、精确测量微小物体的长度、厚度和角度，检查光学元件、精密机械表面的光洁度、平整度，研究机械零件内应力分布以及测量半导体器件上镀膜厚度等。

在一块平玻璃片B上，放一曲率半径R很大的平凸透镜A，在A、B间形成一从中间向四周渐渐加厚的空气薄膜，以接触点O为中心的圆周上空气膜的厚度相等。

当单色平行光束垂直地射向平凸透镜时，在空气膜的上下表面(平凸透镜的下表面和平面玻璃的上表面)所反射的两束光因存在一定的光程差而相互干涉。

从透镜上侧俯视，干涉图样是以两玻璃接触点O为圆心的一系列明暗相间的同心圆环，称为牛顿环。

它是等厚干涉图样，空气膜厚度相同的点都处于同一条纹上。

图1 实验光路图及牛顿环设第k 级环的环半径为k r ，该处空气膜厚度为e ，波长为λ，显然有下列干涉条件成立：λλk e =+22(k =1，2，3，…) 明环 (1) 2)12(22λλ+=+k e(k ＝0，1，2，…)暗环 (2)式中的2λ是由于从空气膜的下表面反射的反射光有半波损失。

中心处0=e ，形成中央暗斑。

从图1（b ）中的三角形得22222)(e Re e R R r k -=--=因e R >>，所以22e Re >>，可以把上式中2e 略去，于是Rr e k 22= (3)上式说明e 与2k r 成正比，所以离开中心愈远光程差增加愈快，牛顿环也变得愈来愈密。

把(3)代入(2)，求得暗环半径为：λkR r k = (4)如果测量第k 级暗环的半径，必须确定环心的位置，也就是牛顿环中央暗斑的中心位置，实验中这一位置不易确定，于是第k 级暗环的半径不易测准，为此，把(4)变成牛顿环直经k D 表达式：λkR r D k k 22==λkR r D k k 4422==对m 级和n 级暗环有λmR D m 42= λnR D n 42=二式相减，得：λ)(422n m D D R nm --= (5)由(5)式通过测量暗环直径计算出平凸透镜的曲率半径R ，可克服测量暗环半径环心不容易确定的困难。
