预应力管桩(PHC) 抗拔试验抱箍接头施工工法一、前言在现代化城市建设中，地铁、大桥、高楼等大型建筑和工程的建设对深基坑的需求越来越高，越来越多的工程需要使用深基坑预制桩来进行基础施工，已经成为现代化城市建设中的基本建设方式。
预应力管桩（PHC）作为一种特殊形式的混凝土预制桩，在深基坑的基础工程中得到了广泛的应用，PHC抗拔试验抱箍接头施工工法则是PHC预制桩施工的一种重要工法，下面将对其特点、施工原理、施工工艺、机具设备、劳动组织、质量控制和安全措施进行详细介绍和讲解。
二、工法特点PHC抗拔试验抱箍接头施工工法是一种针对PHC水泥混凝土预制桩进行加固和抗拔的一种特殊工艺方法，通过加固PHC 预制桩而提高了它的抗压、抗剪、抗拔性能，从而加强其承载能力，降低安全风险。
此施工工法具有施工简单、成本低廉、工艺稳定、使用寿命长、适应性强等特点。
三、适应范围PHC抗拔试验抱箍接头施工工法可适用于PHC水泥混凝土预制桩，适用于所有地质条件下预制桩基础的抗拔试验加固与施工。
四、工艺原理PHC抗拔试验抱箍接头施工工法是在PHC水泥混凝土预制桩的基础上进行的，其施工工艺主要分为以下步骤：1. 钻孔及填充加固在施工前，需要先对孔进行标高，然后按照设计要求进行钻孔，把孔内压实夯实，再用水泥混凝土充填、压实、养护，这样会使得接头处更加牢固，为后续工作做好准备。
2. 钢补强构件加固接着对钻孔加固的预制桩进行加固，选用钢板加合成树脂应力缓和垫作为补强构件，将补强构件套入钢筋中，在不破坏PHC预制桩官方定制关节门的原则下将补强构件和钢筋紧密结合起来，以加强PHC预制桩的抗拔能力。
3. 试验与检验工艺在补强构件进行加固后，再进行试验和检验，以确保补强构件完全合格，安全可靠。
五、施工工艺PHC抗拔试验抱箍接头施工工法的施工工艺如下：1. 钻孔：将地面钻坑钻至设计标高，进行标高和设置孔的位置。
2. 孔内处理：在孔内对基础处理，将孔位中心线对准，将钻孔中粗杂岩和泥等物质排挤出去，将孔内夯实。
桩基工程施工方案（PHC预应力管桩）一、施工前准备在进行PHC预应力管桩的施工前，需要做好以下准备工作：1.施工前调查：对工程现场进行勘察和测量，了解地质情况、地下水位等相关信息。
2.设计方案：根据调查结果和工程要求，设计出符合需求的PHC预应力管桩施工方案。
3.人员培训：确保施工人员熟悉相关操作流程，了解安全注意事项。
4.设备采购：准备好所需的施工设备和材料，确保施工过程顺利进行。
二、施工工艺流程1. 桩基预制1.预制模具制作：根据设计要求，制作PHC预应力管桩的预制模具。
2.混凝土搅拌：按比例将水泥、砂、骨料等原材料进行搅拌，并加入搅拌好的预应力钢筋。
3.注入模具：将混凝土浇入预制模具中，通过振捣等工艺使混凝土均匀密实。
4.养护：预制好的PHC预应力管桩需要进行充分的养护，确保混凝土强度满足要求。
2. 施工现场准备1.进场布置：将预制好的PHC预应力管桩运至施工现场，进行堆放和编号。
2.开挖基坑：根据设计要求，在施工现场开挖合适深度的基坑。
3. PHC预应力管桩安装1.吊装就位：采用吊装设备，将预制好的PHC预应力管桩吊装至设计位置。
2.压浆：在管桩与土壤接触处进行压浆灌浆，加强管桩与土壤的粘结。
3.钢束张拉：张拉预应力钢筋，形成桩身的预应力效应，增强桩体承载能力。
4.灌浆灌筒：对桩身进行压浆操作，填充桩内空隙，提高桩体抗压强度。
4. 完工验收1.桩体检测：对已安装的PHC预应力管桩进行质量检测，确保符合设计要求。
2.验收报告：出具桩基工程验收报告，确认工程顺利完成。
三、安全注意事项1.施工现场要严格遵守安全生产规定，保证施工人员的人身安全。
2.设备操作人员需具备相关证书资质，熟悉设备操作规程，做好设备的检查和维护工作。
3.进行作业时，需注意避免施工现场杂物对施工过程的影响，确保施工质量。
以上为桩基工程施工方案（PHC预应力管桩）的基本工艺流程和安全事项，希望对您有所帮助。

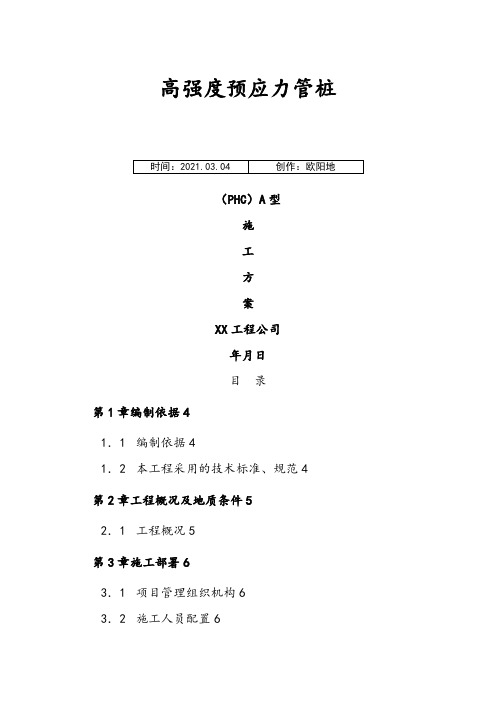

高强度预应力管桩（PHC）A型施工方案XX工程公司年月日目录第1章编制依据41．1编制依据41．2本工程采用的技术标准、规范4第2章工程概况及地质条件52．1工程概况5第3章施工部署63．1项目管理组织机构63．2施工人员配置63．3机械机具设备计划用量表73．4液压静力压桩机配备及主要技术参数7第4章施工准备94．1技术准备94．2材料准备94．3劳动组织准备94．4施工现场准备9第5章静压管桩施工方法115．1施工机具的选择115．2施工顺序的确定115．4压桩施工操作步骤详述135．5压桩垂直度保证措施145．6PHC桩的验收145．7PHC桩材的验收方法155．8静力压桩质量检验标准155．9管桩堆放和装卸方法16第6章施工计划及工期保证措施176．1施工进度总控制计划176.2保证工程进度的主要措施17第7章质量保证措施191、《先张法预应力混凝土管桩》（GB13476-1999）192、《预应力混凝土管桩》（建筑标准图集03SG409）193、《工程测量规范》（GB50026-93）194、《建筑地基基础设计规范》（GB/T50007-2002）195、《建筑工程施工质量验收统一规范》（GB50300-2001）196、《建筑地基基础施工质量验收规范》（GB50202-2002）197、《建筑地基处理技术规范》（JGJ79-2002）199、《建设工程项目管理规范》（GB/T50326-2001）1910、《建设工程监理规范》（GB50319-2000）1911、《地基与基础工程施工及验收规范》（GBJ202-83）1912、《建筑桩基技术规范》（JGJ94-94）1913、《钢管桩CO2气体保护半自动焊接工艺规程》（Q/BGJ004-2002）1914、《建筑钢结构焊接规程》（JGJB1-91）197．2质量保证技术措施19第8章安全保证措施21第1章编制依据1．1 编制依据a．本工程地质报告；b．业主组织的答疑会及补充文件；c．本工程建筑场地现场踏勘；d．设计文件规定及现行相关的规范和标准；e．业主提供的工程进度方面的资料；f．本公司承担类似工程的建设经验。
PHC预应力高强混凝士管桩施工工法一、前言PHC预应力高强混凝士管桩是一种新型的地基处理技术，由于其高强度、耐久性和施工方便等优点，近年来越来越广泛地应用于各种地基处理工程中。
本文主要介绍PHC预应力高强混凝士管桩施工工法，包括其工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等内容。
二、工法特点PHC预应力高强混凝士管桩是一种整体浇注、挤压成型的钢筋混凝土桩。
其工法特点如下：1.施工速度快：采用表面光洁的钢模具和高强度混凝土，不用震捣就可以得到光滑初凝的混凝土内壁，施工速度比传统工法快2-3倍。
2.构造简单：PHC管桩引入了预应力设计理念，可以大幅减少桩长和桩径。
其结构简单，适用于各种基础和地质条件。
3.施工工艺简单：PHC预应力管桩施工工艺简单，采用机械化施工，适用于各种不同施工环境和条件。
4.质量可靠：PHC预应力高强混凝士管桩的强度高、耐久性好，具有优良的受力性能和稳定性。
5.施工后对环境污染小：施工过程中产生的废弃物少，施工后对环境污染小，符合绿色环保的要求。
三、适应范围PHC预应力高强混凝士管桩适用于各种基础工程中，如房屋、厂房、桥梁、隧道、码头等基础、地质条件复杂的工程。
其适应范围如下：1.各种单桩、桩墙基础。
2.钢筋混凝土桩加固。
3.海洋工程和港口工程。
4.高速公路和地铁的桥梁、隧道、边坡、护壁等工程。
5.石油、化工、电力、生物技术等各种工艺设备基础。
四、工艺原理PHC预应力高强混凝士管桩由高强度钢筋和高强度混凝土组成，通过预应力和压实挤压成型工艺来实现桩的强度和稳定性。
该工艺采用先挤压再灌浆的工艺，经过以下几个步骤：1.设置钢模具：预制各种规格的钢模具，根据设计要求在地下挖掘孔洞，安装模板。
2.精确定位：对模板进行精确固定和定位，确保在施工过程中孔洞位置不发生位移。
3.浇筑混凝土：在钢模具中浇筑新鲜混凝土，控制混凝土质量。
4.挤压成型：在混凝土初凝后，采用外力挤压挤压成型。
PHC预应力管桩施工方案一、项目概况PHC预应力管桩是一种常用于基础工程中的重要结构元素，其在土建工程中具有承载能力强、抗弯抗压性能好等优点。
本项目即为在地区进行预应力管桩的施工工程，施工范围包括建筑基础、桥梁基础等工程，现制定施工方案如下。
二、施工准备1.施工前检查：在进行实际施工前，要对施工现场进行全面检查，检查各项设备和材料是否齐全，施工区域是否清理干净，各项安全措施是否到位。
2.人员配备：安排专业技术人员和熟练操作人员参与施工，确保施工质量和进度。
3.设备准备：准备相关设备，包括钻孔设备、调压泵等，确保施工过程中的设备运行正常。
4.材料准备：准备各种施工用材料，包括钢筋、混凝土、预应力钢绞线等，确保施工质量。
5.安全措施：制定施工安全管理措施，对施工现场进行安全检查，确保施工过程中人员和设备的安全。
三、施工工艺流程1.钻孔：在预先确定好的管桩位置上，进行钻孔作业，按照设计要求进行孔深和孔径的控制。
2.钢筋加筋：在完成钻孔后，将预埋的钢筋置入孔中，并进行固定和连接，确保钢筋的正确位置和数量。
3.灌浆浇筑：完成钢筋的加筋后，利用调压泵进行浇筑混凝土，确保混凝土的均匀和密实。
4.预应力拉伸：完成混凝土浇筑后，对预应力钢筋进行拉伸，并进行锚固，增加管桩的承载能力。
5.等待养护：待混凝土充分凝固后，进行养护作业，确保管桩的强度和稳定性。
6.钢筋锁固：对预应力钢筋锚固进行检查确认后，进行最终的固定和锁紧作业，确保管桩的稳定性和安全性。
四、质量控制1.施工记录：对施工过程进行详细记录，包括施工日期、工艺流程、材料使用情况等，便于质量验收和追溯。
2.材料质量：对施工材料进行抽检，确保材料的质量符合相关标准要求，保障施工质量。
3.现场监督：安排监理人员和技术人员进行现场监督，对施工过程进行全程跟踪，及时发现和解决问题。
4.质量验收：完成施工后，进行质量验收，确保施工质量符合设计要求，无质量问题。
五、安全保障1.安全教育：对施工人员进行安全教育和培训，提高安全意识和应急处置能力。
PHC预应力管桩施工方案PHC预应力管桩施工方案一、引言本旨在详细说明PHC预应力管桩的施工方案，包括施工准备、施工工艺流程、施工设备与工具、施工质量控制等方面的内容。
二、施工准备1.项目概况：包括工程背景、工程要求及目标、工期安排等内容。
2.资料准备：收集并整理相关技术资料、图纸、规范标准等。
3.人员组织：确定施工团队成员及其职责分工。
4.材料购置：确定所需材料清单，进行采购和质量验收。
5.施工场地准备：对施工场地进行平整、清理、标识等。
三、施工工艺流程1.桩位选定：根据设计要求确定桩位，并进行必要的测量和标志。
2.基坑开挖：按设计深度和尺寸要求进行基坑的开挖和边坡处理。
3.基础处理：对于黏土地层，采取相应的基础处理措施，如软土加固等。
4.桩身制作：根据设计要求，对PHC预应力管进行切割、纵缝处理、钢筋绑扎等工序。
5.钻孔：根据钻孔设备要求，进行钻孔操作，并同时进行土层采样、测水位等。
6.灌注混凝土：按设计配比和灌注工艺进行混凝土灌注，同时进行充填剂注入、排气等。
7.管桩预应力制作：在混凝土刚性化之前，进行预应力槽安装、张拉及锚固等作业。
8.管内平衡法锚固：根据设计要求进行管内平衡法的锚固作业，确保管桩的稳定性。
9.管桩头制作：根据设计要求进行管桩头的制作，包括预埋静力锚杆、加固等。
10.检测与验收：进行管桩的质量检测、验收并填写相关检测报告。
四、施工设备与工具1.钻孔设备：包括导向桩、旋挖钻等，要求设备齐全、运转良好。
2.灌注设备：包括搅拌车、泵车等，要求设备可靠、输出连续。
3.预应力设备：包括张拉机、压力泵等，要求设备精度高、操作简便。
4.起重设备：包括吊车、起重机等，要求设备稳定、操作安全。
5.其他工具：如钢筋切割机、焊接设备、测量工具、试验仪器等。
五、施工质量控制1.质量检查：对施工过程中的关键节点进行严格的质量检查，包括基坑开挖、桩身制作、灌注混凝土等。
2.质量记录：及时记录施工过程中的数据、参数、施工记录等，形成施工档案。
PHC管桩专项施工方案一、工程概况本项目要求对道路进行改造，其中需要进行PHC管桩的专项施工。
PHC管桩是一种新型的预制桩，具有高强度、高刚度和耐久性好的特点，广泛应用于桥梁、建筑物、基础设施等工程中。
本次施工工程包括桩基设计、预制管桩生产、施工现场组织等。
二、施工方法1.桩基设计根据工程要求，选择PHC管桩作为基础工程的承载构件。
根据现场土质条件，确定PHC管桩的长度、直径和数量，并进行桩基设计计算。
2.预制管桩生产采用现场预制的方式进行PHC管桩的生产。
首先在厂房内制作模具，然后将混凝土原材料进行调配，并将调配好的混凝土倒入模具中，经过振动、养护等工艺步骤，最后取出成型的PHC管桩。
3.施工现场组织确定施工人员数量和施工工期，并制定详细的施工计划。
施工现场需要配备吊装设备、混凝土搅拌设备、模具等。
在施工过程中，需要保证施工现场的安全和施工质量。
三、施工流程1.基础准备清理施工现场，清除障碍物。
根据设计要求，确定PHC管桩的位置和基础标高。
2.预制管桩生产制作模具，并将混凝土原材料调配好。
将调配好的混凝土倒入模具中，经过振动、养护等工艺步骤，最后取出成型的PHC管桩。
3.吊装安装使用吊装设备将PHC管桩吊装至施工现场。
根据设计要求，调整管桩的位置和标高。
4.混凝土灌注在管桩周围进行混凝土灌注。
在灌注过程中，需要确保混凝土的均匀性和充实度。
灌注完成后，进行养护。
5.检测验收对已灌注的PHC管桩进行检测和验收。
检测包括外观检查、尺寸检查、强度检测等。
四、质量控制1.原材料质量控制对混凝土原材料进行检测和验收。
包括水泥、骨料、砂浆等。
2.模具质量控制对制作的模具进行检测和验收，确保模具的精度和质量。
3.施工质量控制施工中需要注意混凝土的均匀性和充实度，保证每根PHC管桩的质量和强度符合要求。
4.检测验收质量控制对已灌注的PHC管桩进行检测和验收，确保每根PHC管桩的质量和强度符合要求。
五、安全措施1.施工现场安全确保施工现场的安全，包括对施工人员进行安全培训、配备必要的安全设施和器材等。
第1篇一、工程概况本项目位于我国某城市，总建筑面积约10万平方米，包括住宅、商业、办公等综合功能。
桩基础工程采用预应力高强混凝土（PHC）桩，桩径为500mm，桩长根据地质条件及设计要求确定，单桩承载力设计值为200kN。
二、施工准备1. 技术准备（1）熟悉工程图纸及设计要求，明确PHC桩的施工工艺及质量控制要点。
（2）组织施工人员学习PHC桩施工技术规范及操作规程，确保施工质量。
（3）对施工设备进行性能检测和调试，确保设备正常运行。
2. 材料准备（1）PHC桩：根据设计要求及地质条件选择合适的PHC桩型号，确保桩的质量。
（2）水泥、砂、石等原材料：按设计要求及规范进行采购，确保原材料质量。
（3）钢筋、锚杆等辅助材料：按设计要求及规范进行采购，确保材料质量。
3. 施工设备准备（1）桩机：选用适合PHC桩施工的桩机，确保桩机性能稳定。
（2）吊车：用于吊装PHC桩及运输材料。
（3）振动锤：用于桩的振打。
（4）其他施工设备：如挖掘机、搅拌机、切割机等。
三、施工工艺1. 施工流程（1）场地平整：对施工现场进行平整，确保施工场地满足施工要求。
（2）桩位放样：根据设计图纸，确定桩位，并在桩位处设置桩位标记。
（3）桩基开挖：采用挖掘机进行桩基开挖，确保开挖深度满足设计要求。
（4）桩基检查：对开挖后的桩基进行检查，确保桩基质量。
（5）PHC桩吊装：采用吊车将PHC桩吊装至桩位处。
（6）桩基振打：采用振动锤对PHC桩进行振打，确保桩的垂直度及承载力。
（7）桩基连接：采用焊接或锚杆连接PHC桩，确保桩基连接牢固。
（8）桩基检测：对施工完成的桩基进行检测，确保桩基质量满足设计要求。
2. 施工要点（1）桩位放样：严格按照设计图纸进行桩位放样，确保桩位准确无误。
（2）桩基开挖：采用挖掘机进行桩基开挖，注意开挖深度及宽度，确保满足设计要求。
（3）PHC桩吊装：采用吊车将PHC桩吊装至桩位处，注意吊装过程中的安全操作。
（4）桩基振打：采用振动锤对PHC桩进行振打，确保桩的垂直度及承载力。
第1篇一、工程概况本工程为某住宅小区建设项目，位于XX市XX区，占地面积约为XX平方米，总建筑面积约为XX平方米。
本工程基础采用预应力混凝土管桩，桩型为PHC-500-AB-100，桩长约为18米，单桩承载力设计值为300kN。
二、施工准备1. 技术准备：熟悉图纸，掌握施工工艺，组织施工人员进行技术交底，确保施工人员了解施工要求和安全措施。
2. 材料准备：预应力混凝土管桩、钢筋、水泥、砂、石子等原材料，应满足设计要求和国家标准。
3. 施工设备准备：桩机、振动锤、吊车、振动板、切割机、水准仪、经纬仪等施工设备。
4. 施工人员准备：组织施工队伍，明确施工人员职责，进行安全教育和技能培训。
三、施工工艺1. 施工放样：根据设计图纸，采用经纬仪和水准仪进行桩位放样，确保桩位准确。
2. 桩孔开挖：采用人工挖孔或机械挖孔，挖孔深度应超过设计桩长，桩孔直径应满足桩身要求。
3. 钢筋笼制作与安装：根据设计要求，制作钢筋笼，采用吊车将钢筋笼垂直吊入桩孔，确保钢筋笼位置准确。
4. 混凝土浇筑：采用导管法进行混凝土浇筑，混凝土强度等级应符合设计要求，浇筑过程中应确保混凝土密实。
5. 预应力张拉：混凝土强度达到设计要求后，进行预应力张拉，张拉力应符合设计要求，张拉过程中应监测张拉应力。
6. 桩顶处理：张拉完成后，进行桩顶处理，确保桩顶平整。
四、质量控制1. 材料质量控制：严格按照国家标准和设计要求，对原材料进行检验，确保材料质量。
2. 施工过程控制：加强施工过程中的质量监控，确保施工工艺符合设计要求。
3. 验收检验：施工完成后，进行桩基验收，包括桩位、桩长、桩径、混凝土强度、预应力等指标的检验。
五、安全措施1. 施工人员安全：加强施工人员安全教育，确保施工人员遵守操作规程，佩戴安全防护用品。
2. 施工设备安全：定期检查施工设备，确保设备运行正常，消除安全隐患。
3. 施工现场安全：设置安全警示标志，加强现场安全管理，确保施工现场安全。
.预应力混凝土管桩工程施工方案编制：审核：审批：目录1.编制依据 (3)2.工程概况 (5)2.1 设计概况 (6)2.2 工程地质分布情况 (6)3.施工组织及部署 (6)3.1 工程目标 (7)3.2 项目经理部组织机构 (8)3.3 施工准备 (9)4.施工进度计划 (14)5.劳动力计划 (15)6.施工总平面布置 (15)6.1 施工总平面布置依据 (15)6.2 施工总平面图内容 (16)7. 主要施工办法 (16)施工工艺流程图 (16)7.1试打桩 (17)7.2测量放线 (17)7.3沉桩 (18)7.4焊接接桩 (19)7.5送桩 (20)7.6终止沉桩 (21)7.7空孔处理 (21)8.确保质量的技术组织措施 (22)8.1管理措施 (22)8.2技术措施： (22)8.3质量检验及质量保证措施： (23)8.4桩成品保护措施： (30)9.确保工期的技术组织措施 (31)10.确保安全生产的技术组织措施措施 (32)11. 确保文明施工的技术组织措施 (33)12．相关附表(图)： (35)12.1 预应力管桩检验标准 (35)12.2 桩位偏差检验标准 (35)12.3 桩位图及走向、顺序 (36)1 编制依据a．本工程地质报告；b．设计文件规定及现行相关的规范和标准；c．业主提供的工程进度方面的资料；d．本公司承担类似工程的建设经验。
1．1 本工程采用的技术标准、规范a、测量工程采用技术标准、规范：《工程测量规范》GB50026-93 ？？2007版b、桩基施工及验收、质量评定主要采用技术标准、规范：《建筑地基基础设计规范》GB/T50007-2011《建筑工程施工质量验收统一规范》GB50300-2013《建筑地基基础施工质量验收规范》GB50202-2016《建建筑地基处理技术规范》JGJ79-2012《建筑工程桩基检测技术规范》JGJ/T106-2014《建设工程项目管理规范》GB/T50326-2016《建设工程监理规范》GB50319-2013《地基与基础工程施工及验收规范》GB50202-2016《建筑桩基技术规范》JGJ94-2008《建筑施工高处作业安全技术规范》JGJ80-2016《建筑机械使用安全技术规范》JGJ33-2013《施工现场临时用电安全技术规范》JGJ46-2005《建设工程施工现场供用电安全规范》GB50194-2014 《先张法预应力混凝土管桩》GB13476-2009《先张法预应力混凝土管桩》图集10G409c、工程技术资料管理采用的技术标准、规范和要求：《建设工程文件归档整理规范》GB/T50328-2014《文书档案案卷格式》GB9705—20082.工程概况2.1 设计概况本工程基础设计为高强度预应力管桩（PHC）AB型，桩径φ500mm壁厚为100mm、桩身混凝土强度不低于C80，单桩竖向承载力特征值>1400kN，终压值通过现场试压桩确定，桩长15~18m。
统表C01-19施工组织设计(方案)报审表本表由施工单位填写，监理机构签认后交施工单位保存。
安仁中央商务区——桩基础工程桩基础工程施工方案工程名称：安仁中央商务区工程地点：郴州市安仁县八一路与安仁大道交汇处编制单位：中国第四冶金建设责任有限公司编制人：审批人：日期：2011年7 月21 日目录一、编制依据 (1)1．编制依据 (1)2本工程采用的技术标准、规范 (1)二、工程概况及地质条件 (2)1、工程概况 (2)1)工程简述 (2)2)工程规模 (3)2、工程场地岩土工程地质条件 (3)1)场地地形地貌、地质构造与区域稳定性 (3)2)场地岩土性质、特征及分布规律 (3)3)不良地质作用 (4)4)地基岩土层物理、力学性质统计指标 (5)5)场地地下水情况 (7)三、工程特点 (11)四、施工部署 (12)1、项目管理组织机构 (12)2、施工人员配置 (12)3、机械机具设备计划用量表 (13)4、液压静力压桩机配备及主要技术参数 (13)4．1 技术准备 (15)4．2 材料准备 (15)4．3 劳动组织准备 (16)4．4 施工现场准备 (16)五、静压管桩施工方法 (17)1、施工机具的选择 (17)2、施工顺序的确定 (18)4、压桩施工操作步骤详述 (20)5、压桩垂直度保证措施 (21)6、PHC桩的验收 (22)7、PHC桩材的验收方法 (22)8、静力压桩质量检验标准 (23)9、管桩堆放和装卸方法 (24)六、施工计划及工期保证措施 (25)1、施工进度总控制计划 (25)2、保证工程进度的主要措施 (25)1）保证工期的组织措施 (25)2）保证工期的管理措施 (26)3）保证工期的技术措施 (26)七、质量保证措施 (27)1、质量管理及检验的标准 (27)2、质量保证技术措施 (27)八、安全保证措施 (29)1、安全保障体系 (29)2、安全组织措施 (29)3、安全技术措施 (30)九、成品保护： (31)一、编制依据1．编制依据1)本工程地质勘察报告；本工程建筑场地现场踏勘；2)业主组织的答疑会及补充文件；3)设计文件规定及现行相关的规范和标准；4)业主提供的工程进度方面的资料；5)本公司承担类似工程的建设经验。
2本工程采用的技术标准、规范1)测量工程采用技术标准、规范：《工程测量规范》GB50026-932)桩基施工及验收、质量评定主要采用技术标准、规范：《建筑地基基础设计规范》GB/T50007-2002《建筑工程施工质量验收统一规范》GB50300-2001《建筑地基基础施工质量验收规范》GB50202-2002《建建筑地基处理技术规范》JGJ79-2002《建筑工程桩基检测技术规范》JGJ/T106-97《建设工程项目管理规范》GB/T50326-2001《建设工程监理规范》GB50319-2000《地基与基础工程施工及验收规范》GBJ202-83《建筑桩基技术规范》JGJ94-94《建筑施工高处作业安全技术规范》JGJ80-91《建筑机械使用安全技术规范》JGJ33-2001《施工现场临时用电安全技术规范》JGJ46-88《建设工程施工现场供用电安全规范》GB50194-93《先张法预应力混凝土管桩》GB13476-1999《先张法预应力混凝土管桩》图集03SG4093)工程技术资料管理采用的技术标准、规范和要求：《建设工程文件归档整理规范》GB/T50328-20014)参照标准《建筑钢结构焊接规程》《钢管桩CO2气体保护半自动焊接工艺规程》Q/BGJ004-2002二、工程概况及地质条件1 、工程概况1)工程简述安仁中央商务区8#、9#、10#、11#楼、恒大酒店，是由安仁金色房地开发有限公司投资兴建，佛山南方建筑设计院有限公司负责设计，佛山南方建筑设计院有限公司广东顺协工程勘察有限公司勘察，郴州市监理公司安仁分公司负责施工全过程工程监理，中国第四冶金建设责任有限公司施工总承包。
安仁中央商务区8#（19层）、9#（19层）、10#（11层）、11#楼（11层）、恒大酒店（21层，地下一层）为安仁中央商务区的一期工程，工程位于湖南郴州市安仁县八一路与安仁大道交汇处，现场交通方便，场地已平整。
本工程桩基采用预应力离心高强度预应力钢筋混凝土管桩基础，其施工方法采用液压静压桩工法施工。
管桩选用：PHC500-100-AB 、PHC500-100-A和PHC400-95-A三种，桩身混凝土强度等级均为C80。
采用十字桩尖，以中风化或微风化灰岩为持力层，入土深度10~25m，桩尖入持力层深度大于3D。
设计单桩竖向极限承载力标准值及单桩竖身承载力特征值分别为：8#、9#楼桩型及规格PHC500-100-A，Q UK=1600KN及R a=3200KN；10#、11#楼桩型及规格PHC400-95-A，Q UK=1100KN及R a=2200KN；恒大酒店桩型及规格，PHC500-100-AB ，Q UK=2000KN及R a=4000KN。
桩基础静力压桩终压值等技术控制指标，在桩基试桩时，待现场试桩后由设计单位确定。
2)工程规模本工程设计桩点总数为1006个，详见下表。
静压管桩工程量统计2、工程场地岩土工程地质条件1)场地地形地貌、地质构造与区域稳定性拟建场地属丘陵地貌，地势经平整，仍有坡度，孔位最大高差m，场地内未发现有影响场区稳定性的构造形迹（除岩溶外）等不良地质作用，场地的区域稳定性较好。
2)场地岩土性质、特征及分布规律场区属于丘陵地貌，钻孔揭露深度范围内第四系土层为填土、坡积土、残积土，石炭系（C）灰岩。
自上而下叙述如下：第四系人工填土层（Q ml）①层粘性素填土：浅灰黄色、褐红色，松散，以粘性土组成为主，性质不均匀，欠压实，堆填时间约1年。
该层分布于场区ZK68、ZK84～ZK86、ZK90～ZK93、ZK98～ZK103、ZK105～ZK109、ZK241、ZK249、ZK257号孔，层厚0.90～3.20m，平均层厚2.19m，层顶面埋深0.00～0.00m。
其主要物理力学性质指标平均值：w=26.9%，ρ0=1.88g/cm3，e=0.823，w L=34.5%，w p=21.1%，I p=13.4，I L=0.43，a1-2=0.404MPa-1，E s=4.57MPa，c=25.6kPa，φ=18.0°。
第四系冲积层（Q al）②层，该层本场区缺失。
第四系残坡积层（Q dl、Q el）③1层粉质粘土：褐红色，可塑，以粉、粘粒组成为主，含少量砾石，粘性较好，稍有光泽，干强度中等，韧性中等，为坡积土。
该层分布于整个场区，层厚0.70～8.50m，平均层厚3.39m，层顶面埋深0.00～3.20m。
其主要物理力学性质指标平均值：w=25.8%，ρ0=1.89g/cm3，e=0.803，w L=33.8%，w p=20.8%，I p=13.0，I L=0.39，a1-2=0.358MPa-1，E s=5.25MPa，c=28.9kPa，φ=18.5°。
③2层粉质粘土：褐红色、浅灰黄色，可塑，以粉、粘粒组成为主，粘性较好，稍有光泽，干强度中等，韧性中等，为残积土。
该层分布于整个场区，层厚5.10～25.80m，平均层厚14.54m，层顶面埋深 1.60～9.20m。
其主要物理力学性质指标平均值：w=25.5%，ρ0=1.92g/cm3，e=0.765，w L=33.6%，w p=20.8%，I p=12.8，I L=0.36，a1-2=0.343MPa-1，E s=5.30MPa，c=29.7kPa，φ=19.4°。
石炭系灰岩（C）④3层中风化灰岩：浅灰色，灰色，隐晶质结构，层状结构，矿物成分以碳酸盐为主，裂隙较发育，岩心呈碎岩块状、短柱状。
其岩石坚硬程度为软岩，岩体完整程度为较破碎，岩体基本质量等级为Ⅳ级。
该层揭露于场区ZK64、ZK66～ZK69、ZK71～ZK74、ZK76、ZK77、ZK79～ZK82、ZK84、ZK86～ZK92、ZK94～ZK98、ZK100、ZK101、ZK103、ZK104、ZK109、ZK241、ZK249、ZK333号孔，揭露层厚0.20～3.40m，平均揭露厚度1.09m，层顶面埋深11.00～31.60m。
④3-1层溶洞：全充填，浅灰黄色，软塑～流塑粉质粘土。
该层揭露于场区ZK66～ZK68、ZK72、ZK73、ZK82、ZK87～ZK91、ZK95、ZK97、ZK100、ZK101、ZK103、ZK104、ZK109、ZK333号孔，溶洞竖向高度0.20～5.50m，平均竖向高度1.43 m，溶洞顶面埋深11.40～25.30m。
④4层微风化灰岩：浅灰色、灰色，隐晶质结构，层状结构，矿物成分以碳酸盐为主，裂隙较发育，岩心呈短柱状、局部碎岩块状。
其岩石坚硬程度为较硬岩，岩体完整程度为较完整，岩体基本质量等级为Ⅲ级。
该层揭露于整个场区，揭露层厚 2.00～5.80m，平均揭露厚度 3.85m，层顶面埋深11.60～33.00m。
其岩石饱和单轴抗压强度值为32.3～43.2MPa，平均38.1MPa。
3)不良地质作用本次详细勘察场区内未发现存在活动断裂、构造破碎带等不良地质作用，但溶洞比较发育，具体孔段ZK66～ZK68、ZK72、ZK73、ZK82、ZK87～ZK91、ZK95、ZK97、ZK100、ZK101、ZK103、ZK104、ZK109、ZK333号孔，溶洞竖向高度0.20～5.50m，平均竖向高度1.43 m，溶洞顶面埋深11.40～25.30m。
地基岩土层厚度层顶面埋深及岩土性质、特征表——见附表1。
附表1：地基岩土层厚度、层顶面埋深及岩土性质、特征表工程编号：2011-053b4)地基岩土层物理、力学性质统计指标地基岩土层物理力学性质统计指标见附表2、3。
附表2：地基岩土层物理力学性质分层统计表附表3 地基岩土层标准贯入试验成果分层统计表5)场地地下水情况拟建场地的地下水类型主要为：一类为孔隙水，赋存于土层中的潜水，其富水性和透水性较差，受大气降水入渗或侧向补给，以蒸发或渗流方式进行排泄；另一类为裂隙水及溶洞水，主要赋存于风化灰岩的裂隙及溶洞中，从钻探情况分析，有一定的水量。
勘察期间需要加水钻进无法测得地下水初见水位，稳定水位标高～m（见附表4）。
根据国标《岩土工程勘察规范》（GB 50021-2001）(2009年版))判定：地下水环境类型Ⅱ类，对砼具微腐蚀性；对钢筋混凝土结构中钢筋具微腐蚀性。
根据经验，土对砼、钢筋混凝土结构中钢筋微腐蚀性。
三、工程特点1、工程地属市郊，远离居民区，施工不会造成扰民。
场地原为山地或菜地，无地下管线。
