基于Excel的变压器差动保护试验数据计算系统开发应用分析

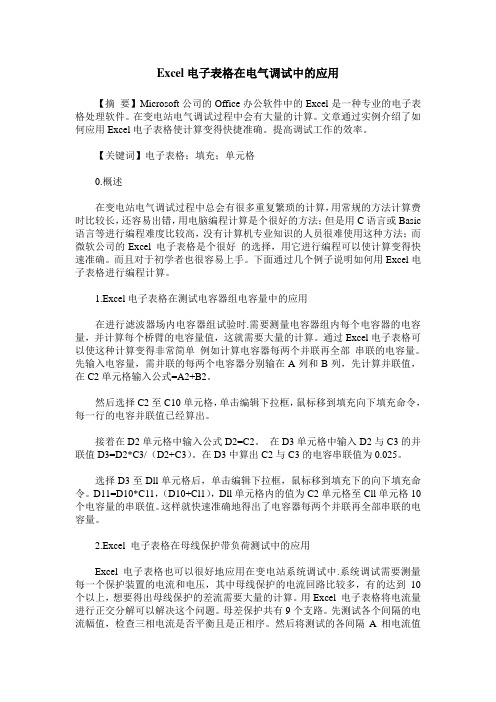

Excel电子表格在电气调试中的应用【摘要】Microsoft公司的Office办公软件中的Excel是一种专业的电子表格处理软件。

在变电站电气调试过程中会有大量的计算。

文章通过实例介绍了如何应用Excel电子表格使计算变得快捷准确。

提高调试工作的效率。

【关键词】电子表格；填充；单元格0.概述在变电站电气调试过程中总会有很多重复繁琐的计算，用常规的方法计算费时比较长，还容易出错，用电脑编程计算是个很好的方法；但是用C语言或Basic 语言等进行编程难度比较高，没有计算机专业知识的人员很难使用这种方法；而微软公司的Excel 电子表格是个很好的选择，用它进行编程可以使计算变得快速准确。

而且对于初学者也很容易上手。

下面通过几个例子说明如何用Excel电子表格进行编程计算。

1.Excel电子表格在测试电容器组电容量中的应用在进行滤波器场内电容器组试验时.需要测量电容器组内每个电容器的电容量，并计算每个桥臂的电容量值，这就需要大量的计算。

通过Excel电子表格可以使这种计算变得非常简单例如计算电容器每两个并联再全部串联的电容量。

先输入电容量，需并联的每两个电容器分别输在A列和B列，先计算并联值，在C2单元格输入公式=A2+B2。

然后选择C2至C10单元格，单击编辑下拉框，鼠标移到填充向下填充命令，每一行的电容并联值已经算出。

接着在D2单元格中输入公式D2=C2。

在D3单元格中输入D2与C3的并联值D3=D2*C3/（D2+C3）。

在D3中算出C2与C3的电容串联值为0.025。

选择D3至Dll单元格后，单击编辑下拉框，鼠标移到填充下的向下填充命令。

D11=D10*C11，（D10+Cl1），Dll单元格内的值为C2单元格至Cll单元格10个电容量的串联值。

这样就快速准确地得出了电容器每两个并联再全部串联的电容量。

2.Excel 电子表格在母线保护带负荷测试中的应用Excel电子表格也可以很好地应用在变电站系统调试中.系统调试需要测量每一个保护装置的电流和电压，其中母线保护的电流回路比较多，有的达到10个以上，想要得出母线保护的差流需要大量的计算。

基于Excel程序变压器课程设计教学及应用研究1. 引言1.1 背景介绍随着信息技术的迅速发展，Excel程序设计在教学领域的应用越来越广泛。

在工程领域中，特别是电气工程领域，Excel程序设计已经成为一种重要的教学工具。

变压器作为电气工程领域中的重要组成部分，其课程设计和教学也需要不断创新和改进。

目前，传统的变压器课程设计和教学主要依靠理论知识的讲解和实验演示。

这种传统的教学模式存在着一些问题，比如理论与实际应用之间的脱节，学生的参与度不高等。

如何结合Excel程序设计，将理论知识与实际应用相结合，提高学生学习兴趣和实际能力，已成为当前电气工程教育的重要课题之一。

本文将通过对基于Excel程序设计的变压器课程设计教学及应用进行研究，探讨Excel程序设计在变压器课程中的教学应用、案例分析、评价与展望、推广策略和实践效果，以期为电气工程教育的改革和发展提供参考和借鉴。

1.2 目的和意义变压器课程是电气工程专业中非常重要的一门课程，通过学习变压器的原理和应用，可以帮助学生更好地理解电气设备的工作原理和应用技术。

传统的变压器课程教学往往存在着理论和实践脱节的问题，学生在学习过程中难以将理论知识与实际应用相结合。

为了解决这一问题，本研究旨在探讨基于Excel程序设计的变压器课程教学模式，并对其进行深入研究和应用。

通过引入Excel程序设计，可以帮助学生更直观地理解变压器的工作原理，提高他们的实践能力和动手能力。

通过案例分析和评价，可以更好地总结和分析Excel程序设计在变压器课程中的应用效果和教学效果。

本研究的意义在于促进变压器课程教学的创新与发展，提高学生的学习兴趣和能力，培养他们的实际应用能力和解决问题的能力。

通过对Excel程序设计在变压器课程中的教学应用和实践效果的研究，可以为电气工程相关专业的教学改革提供新思路和新方法，推动教学质量的提升，为培养更多优秀的电气工程师和技术人才做出贡献。

1.3 研究方法研究方法是指研究者为了达到研究目的，解决研究问题，明确研究对象、范围，选择研究手段和方法，进行实施的过程。

基于Excel的变压器差动保护试验数据计算系统开发应用分析赵占臣【摘要】差动保护是主变设备的主保护，其试验过程及数据的计算较为复杂，针对变压器差动保护试验数据的计算，利用Excel程序开发了一套试验数据计算系统，对于提高差动保护工作效率起到了一定的作用。

%Differential protection is the main protection of main transformer equipment, the test process and the data calculation is relatively complex. Aimed at the calculation of transformer differential protection test data, a set of test data computing systems is developed by Excel program, it plays a certain role in improving the working efficiency of differential protection.【期刊名称】《价值工程》【年(卷),期】2015(000)028【总页数】3页(P141-142,143)【关键词】差动保护;变压器;保护试验;Excel【作者】赵占臣【作者单位】河北衡水供电公司，衡水053000【正文语种】中文【中图分类】TM410 引言根据多年的现场调试经验，变压器差动保护调试过程计算复杂，耗费大量人力，且不能保证数据完全准确。

主要原因是主变各侧接线方式、额定电压、额定电流、CT变比等参数的不同，导致了在主变差动保护调试过程中产生了平衡系数和相位补偿的概念，试验过程中需要较为严密的分析和精确的计算，给主变保护的调试带来困难。

加之根据《国家电网公司十八项反事故措施对继电保护的重点要求》，110kV变电站的主变保护均实行双重化，这样对于两台主变的变电站就有四套主变保护装置需要调试。

基于Excel程序变压器课程设计教学及应用研究引言在现代电气工程教学中，变压器是一个重要的学科内容，它在电力系统中扮演着至关重要的角色。

为了更好地教授和学习变压器相关知识，利用计算机辅助教学工具已经成为一种非常有效的方式。

本文旨在探讨通过Excel程序进行变压器课程设计教学及应用研究，以便更好地帮助学生理解变压器的原理和运行，提高教学效果。

一、Excel程序在电气工程教学中的重要性2. Excel在电气工程教学中的作用在电气工程教学中，Excel常常被用来进行电路分析和计算、绘制特性曲线、进行实验数据处理等。

它可以帮助学生更好地理解理论知识，并在实际操作中加深对知识的理解和记忆。

1. Excel在变压器课程设计中的应用通过Excel程序，可以模拟变压器的工作原理，进行各种参数的计算和分析，同时可以将计算结果直观地呈现在电子表格中，方便学生进行图表分析和数据对比。

还可以用Excel进行变压器的实验数据处理和特性曲线绘制，使学生更好地理解变压器的特性。

三、Excel程序在变压器应用研究中的价值2. 基于Excel的变压器故障仿真通过Excel程序，可以模拟变压器在不同故障条件下的运行状态，比如短路、开路等故障。

通过对仿真数据的分析，可以帮助工程师更好地诊断和处理变压器故障，并进行相应的维护和修复。

结论通过以上分析，可以看出基于Excel程序进行变压器课程设计教学及应用研究具有非常重要的意义。

它可以帮助学生更直观地理解变压器的工作原理和特性，提高教学效果；同时也可以帮助工程师在实际工程中更好地应用和研究变压器，提高工程质量和效率。

我们应该充分发挥Excel在电气工程中的优势，将其运用到变压器课程设计教学和实际应用研究中，使之发挥更大的价值。

基于Excel程序变压器课程设计教学及应用研究
Excel是一个功能强大的电子表格程序，通常用于进行数据的处理、分析和可视化呈现。

在变压器课程设计教学中，利用Excel可以进行电流、电压、磁通等参数的计算和模拟，实现对变压器运行和性能的分析和评估。

本文将基于Excel程序，探讨变压器课程设计教学及应用研究。

Excel可以用于变压器参数的计算和模拟。

变压器是电力系统中常见的电力设备，其性能与电流、电压、磁通等参数有密切关系。

在变压器课程设计中，学生需要根据给定的电路参数，计算变压器的工作点和各种性能指标。

利用Excel的函数和公式，可以快速准确地计算出变压器的参数，如变比、电阻、电感、有载损耗、短路阻抗等。

利用Excel可以进行变压器性能的分析和评估。

变压器的性能评估是电力系统工程中的重要任务，通过分析变压器的各种性能指标，可以评估其在电力系统中的运行状况和可靠性。

利用Excel的图表功能，可以将变压器的各种性能指标绘制成曲线图或柱状图，直观地反映出变压器的工作情况。

利用Excel的数据分析工具，可以进行统计分析和趋势预测，帮助学生更好地理解和掌握变压器的性能特点。

将Excel程序应用于变压器课程设计教学，能够激发学生的学习兴趣和主动性。

通过自主设计和编写Excel程序，学生不仅可以加深对变压器原理和性能的理解，还可以培养实际操作和问题解决的能力。

利用Excel程序进行变压器的仿真计算和性能分析，可以提高课程设计的实用性和实效性，使学生能够将所学知识应用于实际工程问题的解决中。

基于Excel程序变压器课程设计教学及应用研究【摘要】本文主要探讨了基于Excel程序的变压器课程设计教学及应用研究。

引言部分介绍了研究背景、研究目的和研究意义，指出了Excel程序在这一领域的重要性。

正文部分具体讨论了Excel程序在变压器课程设计中的应用方法、教学探讨、实践案例分析，以及在应用研究中的作用和变压器性能分析。

结论部分对基于Excel程序的变压器课程设计教学效果进行评价，并展望了Excel程序在变压器应用研究中的未来发展。

最后总结了全文，为读者提供了一份全面的研究成果和展望。

通过本文内容，读者将了解到Excel程序在变压器领域的重要性和应用价值，为相关领域的教学和研究工作提供了参考和启示。

【关键词】关键词：Excel程序、变压器、课程设计、教学方法、案例分析、性能分析、应用研究、教学效果评价、展望、结论总结。

1. 引言1.1 研究背景变压器是电力系统中常见的重要设备，其在电能的传输和分配中起着至关重要的作用。

在变压器课程设计和教学中，传统的方法往往存在着一些局限性，如实验设备不足、实验成本高昂、实验数据难以获取等问题，这些问题制约了学生对变压器原理和应用的深入理解和掌握。

本文将深入探讨Excel程序在变压器课程设计和教学中的应用，分析基于Excel程序的教学方法，通过实例分析变压器课程设计的实践效果，探讨Excel程序在变压器应用研究中的作用，并对基于Excel程序的变压器性能分析进行深入研究。

通过这些内容的讨论，旨在评价基于Excel程序的变压器课程设计教学效果，展望Excel程序在变压器应用研究中的未来发展方向，总结结论并提出进一步的研究建议。

1.2 研究目的研究目的部分的内容应包括对于本研究的目标和意义的详细阐述，涉及到在变压器课程设计和教学以及变压器应用研究中基于Excel程序的应用和研究方法。

具体内容可能包括介绍在教学过程中如何利用Excel程序提高学生的学习效果和实践能力，以及如何在变压器设计和性能分析中运用Excel程序进行数据处理和计算，从而提高研究效率和准确度。

基于Excel程序变压器课程设计教学及应用研究Excel程序变压器是一种基于Excel软件平台的电气教学工具，可以模拟变压器的工作原理和特性。

本文将基于Excel程序变压器开展课程设计教学及应用研究，并对其特点和优势进行分析和探讨。

一、Excel程序变压器的特点和优势1. 灵活性：Excel程序变压器可以通过编写宏代码和函数来实现各种功能，具有很高的灵活性。

可以根据实际需求自定义变压器的参数、输入输出条件等，方便进行教学和研究。

2. 可视化：Excel程序变压器以表格和图表的形式展示变压器的各种参数和特性，直观形象，易于理解和分析。

通过对数据表格的操作，可以实时显示变压器的输入电压、输出电压、电流等数据，方便监测和分析变压器的工作状态。

3. 易操作性：Excel是一种广泛应用的电子表格软件，使用广泛，操作简便。

通过Excel程序变压器，可以通过简单的拖拽、填充等操作进行模拟和计算，不需要编写繁杂的程序代码，降低了学习和使用的门槛。

4. 教学实用性：Excel程序变压器可以模拟和计算变压器的各种参数和特性，包括变压器的等效电路模型、工作状态、效率、线圈匝数比、短路阻抗等。

通过实际操作和计算，可以帮助学生深入理解和掌握变压器的工作原理和特性。

1. 内容设计：基于Excel程序变压器的课程设计可以包括如下内容：变压器的等效电路模型、参数设置和输入输出条件的设定、电流、电压、功率的计算和分析、故障诊断和效率计算等。

2. 实验设计：通过实验设计，可以使学生参与到变压器的模拟和计算中，加深对变压器各种参数和特性的理解和掌握。

可以设计不同的实验场景和实验任务，引导学生进行实际操作和计算，观察和分析实验数据，提高学生的动手实践能力和问题解决能力。

3. 实验报告和分析：学生需要撰写实验报告，记录实验过程、实验数据和实验结果，并对实验数据进行分析和总结。

通过实验报告的撰写和分析，可以培养学生的科学思维和理论联系实际的能力，提高学生的实验能力和科研能力。

创新教育科技创新导报 Science and Technology Innovation Herald219DOI：10.16660/ki.1674-098X.2019.33.219基于Excel程序变压器课程设计教学及应用研究①卿向东1 卿力元2 张骞1(1.北华大学电气学院 吉林吉林 132021；2.中国地质大学地球科学与资源学院 北京 100089)摘 要：针对《变压器课程设计》教学中，变压器设计公式繁琐，重复计算量大，学生在有限的设计时间内不易掌握等问题进行研究，基于Excel强大的计算功能和友好界面，开发Excel变压器设计程序。

使学生用于计算时间减少70% ~80% ,培养学生的工程意识。

关键词：变压器 课程设计 Excel应用 教学研究中图分类号：G271 文献标识码：A 文章编号：1674-098X(2019)11(c)-0219-02①课题来源：吉林省教育科学“十三五”规划课题（课题编号：GH19056）。

《变压器课程设计》是高等院校电气专业生产实践课重要组成，在该课程实践中，变压器设计大多仍延续手工计算，变压器计算书与数学和物理计算差别很大，为了满足变压器性能指标的要求及优化设计，往往要进行反复的调整与计算，这期间由于变量间相互影响，调整初期很难确定效果如何，经过漫长复杂的计算才能知晓结果是否满足要求，且变压器计算单最终结果需满足多个性能指标（不同型号的变压器性能指标国标GB6451-2008都有具体要求，或客户特别指定，如阻抗电压，线圈温升，负载损耗，空载损耗，铁芯温升等），很难一次设计就满足所有指标，这些指标互相影响，常常某个指标满足要求了，其它指标又不符合标准要求了，周而复始，学生很是疲惫，深感梏燥乏味，且手工计算出错概率大，而变压器计算环环相扣，一步错，下面的计算就得从头再来。

变压器设计一般需进行如下的循环计算。

变压器课程设计是建立在电机学，高电压技术，电力电子技术上的具体应用，教学中需要在直观感性和理性认知两个环节，例如阻抗电压计算传统课堂内每个参数的改变对u kx 的影响只能定性的分析和介绍，无法完成整体计算和演示。

基于Excel程序变压器课程设计教学及应用研究
本文描述了基于Excel程序变压器课程设计教学的研究及其在工程应用中的实际意义。

Excel程序设计在电气工程中的应用越来越广泛，而Excel的图表功能可以非常方便地显
示电气变量的变化趋势，程序变压器是电气工程中重要的电气元件之一，程序变压器的特
点是结构简单、维护便捷、成本低廉等优点，因此被广泛应用于电气系统中。

本研究结合Excel程序设计及程序变压器的应用，提出了一种新型的电气课程设计教
学方式。

该方式将Excel程序设计与程序变压器相结合，使学生在实践中深入了解程序变
压器的基本原理、性能特点及其操作方法，从而提高了学生的实践能力和创新能力。

在课程设计中，我们使用Excel软件模拟了程序变压器的工作状态，并通过图表工具
显示了程序变压器的输入电压、输出电压、输入电流和输出电流的变化趋势。

通过这种方式，学生可以更加深入地了解程序变压器的内部结构及其工作原理，通过分析电流、电压
等图像，研究程序变压器性能特点，同时也能够加深学生对于Excel应用及其图表工具的
理解。

应用研究方面，程序变压器在电气工程中的应用非常广泛，主要应用于开关电源、变
频器、充电器等电气设备中。

通过程序变压器的性能特点及其操作方法的研究，我们可以
更好地应用程序变压器于电气系统的设计中，以达到更好地稳压、稳流、调速的作用。

基于Excel程序变压器课程设计教学及应用研究Excel程序是一种广泛应用的办公软件，它具备强大的计算和可视化功能，可以帮助我们进行数据分析、图表制作和模拟计算等工作。

在电气工程领域中，变压器是一种常见的电力设备，用于改变电压的大小。

基于Excel程序的变压器课程设计教学及应用研究具有一定的实用价值。

在变压器的课程设计教学中，可以利用Excel程序进行电路参数计算和性能分析。

通过输入变压器的输入电压、输出电压和额定功率等参数，可以利用Excel内置的公式和函数进行计算，得到变压器的额定电流、变比和效率等参数。

可以利用Excel的图表功能，绘制变压器的电流-电压特性曲线和效率-负载曲线，进一步分析变压器的工作特性和性能。

在变压器的应用研究方面，可以利用Excel程序进行变压器的参数优化和系统仿真。

通过在Excel中建立数学模型，可以分析不同的变压器参数对系统稳定性和效率的影响。

通过改变变压器的变比、电阻和电感等参数，可以实现对系统的调节和控制。

还可以利用Excel的安全分析和故障模拟功能，对变压器的保护措施进行评估和优化，确保系统的安全运行。

在变压器的课程设计和应用研究中，Excel程序具有以下优点和特点。

Excel程序易于操作和学习，适合用于教学和学生自主学习。

Excel程序具有较高的计算精度和可视化效果，可以直观地展示变压器的工作特性和性能。

Excel程序还可以与其他软件和硬件平台进行集成，实现更多功能和应用，如与Matlab和Labview等软件进行数据交互和控制。

基于Excel程序的变压器课程设计教学及应用研究是一种有价值的教育和实践方式。

通过利用Excel的计算和可视化功能，可以帮助学生更好地理解和掌握变压器的工作原理和设计方法。

可以通过模拟计算和系统仿真，提高学生的实际操作能力和问题解决能力。

以此为基础，可以进一步拓展变压器的应用领域，如电力系统、电气控制和可再生能源等。

值得在电气工程教育中加强对Excel程序的应用培训和教学。
