完整的变压器差动保护调试和验证方法变压器差动保护是一种常用的保护装置，用于保护变压器免受内部故障以及外部短路故障的影响。
为了确保差动保护能够可靠地工作，需要对其进行调试和验证。
下面将详细介绍完整的变压器差动保护调试和验证方法。
一、调试方法：1.检查保护装置的接线是否正确。
检查差动保护装置与变压器的CT （电流互感器）接线是否正确，确保保护装置能够准确测量输入和输出电流。
2.对CT进行检定。
使用专业的CT测试仪对CT进行检定，测量CT的变比、二次回路电阻等参数，确保CT工作正常。
3.调整差动保护装置的参数。
根据变压器的参数和保护装置的要求，设置合适的差动电流定值和时间延迟等参数。
4.模拟故障事件进行测试。
通过人工模拟变压器的内部短路故障或外部短路故障，观察差动保护装置的动作情况。
同时，还可以利用保护回路测试仪模拟故障事件，测试保护装置的灵敏度和可靠性。
二、验证方法：1.进行整套装置的一次性测试。
通过对整个差动保护装置进行一次性测试，包括保护装置的所有功能和功能组合的验证，确保差动保护装置能够正常工作。
2.进行稳态和动态特性测试。
测试差动保护装置的稳态特性，包括固定和变化的负荷电流等情况下的响应速度和误动作情况。
同时，还需要测试差动保护装置的动态特性，包括起动和闭锁时的动作时间和误动作情况。
3.进行电流差动特性测试。
通过让一定量的故障电流流过变压器的输入和输出侧CT，并观察差动保护装置的动作情况，验证其能够可靠地检测和保护变压器。
4.进行接地故障测试。
在变压器的输入或输出线路中引入接地故障，并观察差动保护装置的动作情况，以验证其对接地故障的保护能力。
5.进行保护可靠性测试。
通过长时间的持续运行和重复测试，验证差动保护装置的稳定性和可靠性。
同时，进行周期性的差动保护装置的校验和定期的维护，确保其长期可靠工作。
总结：变压器差动保护调试和验证方法包括接线检查、CT检定、参数调整、故障模拟测试等步骤，通过这些步骤可以确保差动保护装置能够可靠地保护变压器。
变压器比率差动保护原理及校验方法1引言继电保护(Protective Relay,Power System Protection是研究电力系统故障和危及安全运行的异常工况,以探讨其对策的反事故自动化措施。
因在其发展过程中曾主要用有触点的继电器来保护电力系统及其元件(发电机、变压器、输电线路等,使之免遭损害,所以也称继电保护。
基本任务是:当电力系统发生故障或异常工况时,在可能实现的最短时间和最小区域内,自动将故障设备从系统中切除,或发出信号由值班人员消除异常工况根源,以减轻或避免设备的损坏和对相邻地区供电的影响。
继电保护是保障电力设备安全和防止及限制电力系统长时间大面积停电的最基本、最重要、最有效的技术手段。
许多实例表明,继电保护装置一旦不能正确动作,就会扩大事故,酿成严重后果。
因此,加强继电保护的设计和整定计算,是保证电网安全稳定运行的重要工作。
实现继电保护功能的设备称为继电保护装置。
本次设计的任务主要包括了六大部分,分别为运行方式的选择、电网各个元件参数及负荷电流计算、短路电流计算、继电保护距离保护的整定计算和校验、继电保护零序电流保护的整定计算和校验、对所选择的保护装置进行综合评价。
其中短路电流的计算和电气设备的选择是本设计的重点。
通过分析,找到符合电网要求的继电保护方案。
电力系统和继电保护技术的不断发展和安全稳定运行,给国民经济和社会发展带来了巨大动力和效益。
但是,电力系统一旦发生自然或人为故障,如果不能及时有效控制,就会失去稳定运行,使电网瓦解,并造成大面积停电,给社会带来灾难性的后果。
因此电网继电保护和安全自动装置应符合可靠性、安全性、灵敏性、速动性的要求。
要结合具体条件和要求,本设计从装置的选型、配置、整定、实验等方面采取综合措施,突出重点,统筹兼顾,妥善处理,以达到保证电网安全经济运行的目的。
继电保护是随着电力系统的发展而发展起来的。
20世纪初随着电力系统的发展,继电器开始广泛应用于电力系统的保护,这时期是继电保护技术发展的开端。
变压器保护整定中的差动保护的误差校验与修正变压器是电力系统中不可或缺的设备之一，而为了确保变压器的正常运行和保护其免受损坏，差动保护成为变压器保护中重要的一环。
然而，在差动保护的整定过程中，误差的产生往往不可避免。
因此，进行误差校验与修正是确保差动保护可靠性的关键步骤。
一、差动保护中的误差产生原因在了解差动保护误差的校验与修正之前，我们首先需要了解误差产生的主要原因。
以下是常见的误差产生原因：1. 变压器参数的误差：包括变压器的变比误差、零序电抗器的不准确等。
2. 变压器中性点接地方式的变化：变压器中性点接地方式的改变会导致差动保护中误差的产生。
3. 变压器内部故障的存在：变压器内部的绕组短路、接地故障等也会对差动保护产生误差。
二、差动保护误差的校验方法在差动保护整定中，我们需要通过校验来评估误差的大小，并进一步进行修正。
以下是常用的差动保护误差校验的方法：1. 算法校验：差动保护通常采用电流及功率平衡算法，通过检验算法的精确性来评估差动保护的误差。
这种方法需要根据保护设备的技术规格书，检查设备的算法是否与规格书要求一致。
2. CT（电流互感器）校验：电流互感器的准确性对于差动保护的正常运行至关重要。
通过定期对电流互感器进行校验，可以评估其准确性，并及时修正误差。
常用的方法包括比值校验、相位校验和二次回路电阻测量等。
三、差动保护误差的修正方法校验误差后，我们需要采取相应的措施进行误差的修正。
以下是一些常见的差动保护误差修正方法：1. 调整变压器参数：通过对变压器的变比误差进行修正，或者对零序电抗器进行调整，可以有效减小差动保护中的误差。
2. 优化接地方式：通过优化变压器的中性点接地方式，减小保护系统中的误差。
这可能涉及对接地电抗器的调整或者选择适当的接地方式。
3. 发现并修复变压器内部故障：定期的巡检和检修可以帮助发现并修复变压器内部的绕组短路、接地故障等问题，从而减小差动保护误差。
结论差动保护是确保变压器安全运行的重要手段，但误差在差动保护整定中往往不可避免地出现。
变压器差动保护比率制动系数校验的程序变压器差动保护比率制动系数校验的程序主要包含以下步骤：
1.获取变压器参数和保护装置的相关设置，包括变压器型号、额定容量、高
低压侧电流互感器变比、差动保护装置的制动特性曲线等。
2.计算差动保护的动作电流值，这是基于变压器高低压侧的电流值、变压器
变比和差动保护装置的制动特性曲线来确定的。
3.模拟变压器正常运行和异常运行状态下的电流情况，以验证差动保护装置
在不同情况下的动作性能。
4.校验差动保护装置的比率制动系数，检查其是否满足规程要求。
比率制动
系数是根据差动保护装置的动作电流值和变压器高低压侧的电流值计算得出的。
5.如果发现差动保护装置的比率制动系数不满足规程要求，需要对装置进行
调整或重新配置，以确保其性能符合要求。
总的来说，变压器差动保护比率制动系数校验的程序主要是为了确保变压器差动保护装置在不同运行状态下能够正确、可靠地动作，从而保障变压器的安全稳定运行。
这一过程需要综合考虑变压器参数、保护装置配置以及各种运行工况，通过模拟和计算来验证保护装置的性能，并对其进行必要的调整和优化。
变压器保护整定中的差动保护的整定与校验方法在变压器保护装置中，差动保护是一种常见且重要的保护方式。
为了确保差动保护能够发挥其应有的保护作用，需要对差动保护进行整定和校验。
本文将从整定和校验两个方面介绍变压器差动保护的相关方法。
一、差动保护的整定方法差动保护的整定是为了确保在变压器正常运行时不发生误动作，同时能够在发生故障时能够准确可靠地动作。
以下是差动保护整定的一般步骤：1. 确定保护区域：根据变压器的接线图和实际情况，确定差动保护所要覆盖的保护区域。
通常情况下，保护区域应包括变压器的高压侧和低压侧。
2. 确定整定电流：根据变压器的额定电流和负载情况，确定差动保护的整定电流。
整定电流一般设置为变压器额定电流的百分之几，具体数值根据实际情况而定。
3. 确定动作特性：根据差动保护的动作特性曲线，确定差动保护的整定参数。
常见的动作特性曲线有梯形曲线、平板曲线等，具体选择应考虑变压器的性能和运行要求。
4. 确定整定参数：根据变压器的特性、接线方式和运行要求，确定差动保护的整定参数。
整定参数包括时间定值、灵敏系数等，可以根据经验值或者故障模拟等方法确定。
二、差动保护的校验方法差动保护的校验是为了验证整定参数的准确性和保护装置的可靠性。
以下是差动保护校验的一般步骤：1. 检查接线：首先，检查差动保护装置的接线情况，确保连接正确可靠。
同时，还应检查变压器主绕组和各侧绕组之间的连接，确保变压器内部电路的连通性。
2. 模拟故障：通过模拟故障的方式进行校验，例如在变压器的高压侧或低压侧接入故障电阻、故障电容等。
模拟故障时，需要记录差动保护的动作时间和动作电流，与整定参数进行对比。
3. 调整整定参数：如果校验结果与整定参数存在较大偏差，需要进行整定参数的调整。
可以通过调整灵敏系数、时间定值等参数来准确匹配差动保护的整定与校验结果。
4. 验证保护可靠性：校验完成后，需要进行保护可靠性的验证。
可以通过变压器的正常运行和模拟故障实验等方式来验证差动保护的可靠性和准确性。

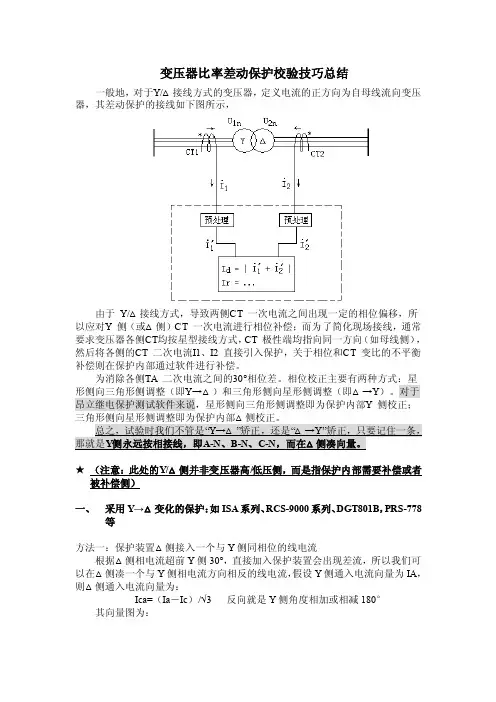

变压器比率差动保护校验技巧总结一般地，对于Y/△接线方式的变压器，定义电流的正方向为自母线流向变压器，其差动保护的接线如下图所示，由于Y/△接线方式，导致两侧CT 一次电流之间出现一定的相位偏移，所以应对Y 侧（或△侧）CT 一次电流进行相位补偿；而为了简化现场接线，通常要求变压器各侧CT均按星型接线方式，CT 极性端均指向同一方向（如母线侧），然后将各侧的CT 二次电流I1、I2 直接引入保护，关于相位和CT 变比的不平衡补偿则在保护内部通过软件进行补偿。
为消除各侧TA 二次电流之间的30°相位差。
相位校正主要有两种方式：星形侧向三角形侧调整（即Y→△）和三角形侧向星形侧调整（即△→Y）。
对于昂立继电保护测试软件来说，星形侧向三角形侧调整即为保护内部Y 侧校正；★（注意：此处的Y/△侧并非变压器高/低压侧，而是指保护内部需要补偿或者被补偿侧）一、采用Y→△变化的保护：如ISA系列、RCS-9000系列、DGT801B，PRS-778等方法一：保护装置△侧接入一个与Y侧同相位的线电流根据△侧相电流超前Y侧30°，直接加入保护装置会出现差流，所以我们可以在△侧凑一个与Y侧相电流方向相反的线电流，假设Y侧通入电流向量为IA，则△侧通入电流向量为：Ica=（Ia－Ic）/√3反向就是Y侧角度相加或相减180°其向量图为：I A I A I AIaI ca Ib I c IaIabI BIbICIcIbcIb同理：Iab=（Ib－Ia）/√3反向就是Y侧角度相加或相减180°Ibc=（Ic－Ib）/√3反向就是Y侧角度相加或相减180°而电流的大小，则可以根据装置的平衡系数和各测二次额定电流来确定。
以A相差动为例，试验接线如下高压侧：电流从A 相极性端进入，由A 相非极性端流回测试仪。
即：将测试仪的第 1 组电流输出端“Ia”与保护装置的高压侧电流“Iah”（极性端）端子相连；再将保护装置的高压侧电流“Iah＇”（非极性端）端子接回测试仪的电流输出端“In”。

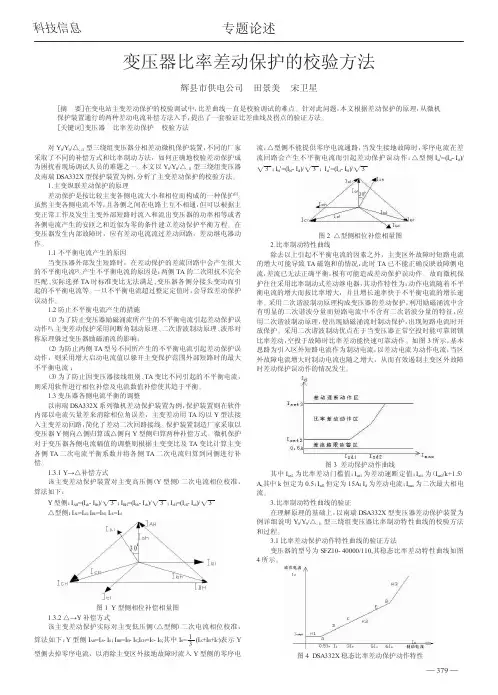

1引言随着生产生活进一步发展，社会各界对电能需求量进一步增加，电力企业为满足当前用电需求，不断优化电网，各种各样高压输电线路、变压设备等逐渐投入到电网建设之中。
变压器属于电网重要仪器之一，保证变压器质量可以有效提升电网整体可靠性。
而研究变压器比率差动保护原理及校验，对于提升变压器自身可靠性有很大意义。
2变压器比率差动保护原理差动保护属于变压器保护形式的一种，是指比较变压器不同侧相位与电流不同，进而构成一种保护。
尽管变压器各侧电路互不相通，电流不等，但可以根据变压器短路（外部）时流出与流入变压器的功率与正常情况下变压器工作时流出与流入变压器的功率进行比对，利用各侧电流安匝之和近似为零等，进而建立相应的差动保护平衡方程[1]。
一旦变压器内部发生故障后，可以通过建立相应差动保护平衡方程对相应差动电流流过的差动回路进行控制，促使差动继电器发挥作用，进而对变压器进行保护。
2.1不平衡电流产生的原因一旦变压器外部电路出现短路等故障后，差流回路（差动保护）会产生较大非平衡电流。
一般导致不平衡电流出现的原因包括以下几个：各侧电流（变压器）的互感器变比和型号不一致；高低压侧（变压器）绕组接线的形式不相同；暂态非平衡电流产生原因与变压故障、空载电流有很大关系，变压器外部故障消除后，或者有空载电流进入电源后，电压恢复励磁涌流导致暂态非平衡电流出现；变压器带负荷调分接头引起变比变化。
2.2不平衡电流处理措施常规变压器非平衡电流处理方式包括如下几种：确保各侧电流互感器必须一致。
相关技术人员选择相同电流互感器，安装在变压器各侧要尽可能选择变比、型号相同的仪器，确保各侧对变压器影响相同，避免非平衡电流产生。
技术人员也可以适当增加保护动作电流，以有效避免外部短路造成非平衡电流产生，动作电流具体数额要在对差动保护的整定计算中，进一步考虑[2]；相关技术人员可以利用相位补偿法有效解决因高低压侧绕组方式不同导致的非平衡电路；相关技术人员可以采用波形对称原理、二次谐波制动原理、励磁涌流波形和内部短路电流差别等方式来躲避励磁涌流，避免非平衡电流产生；可以利用对变压器差动保护的整定计算的进一步优化，消除由于带负荷调分接头导致的非平衡电流问题。

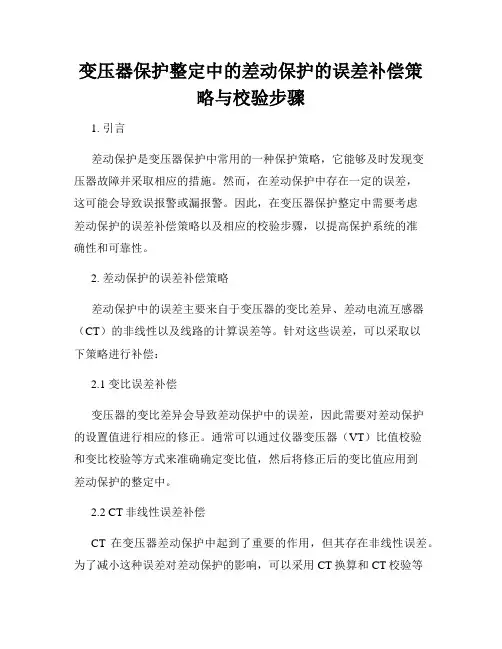

变压器保护整定中的差动保护的误差补偿策略与校验步骤1. 引言差动保护是变压器保护中常用的一种保护策略，它能够及时发现变压器故障并采取相应的措施。
然而，在差动保护中存在一定的误差，这可能会导致误报警或漏报警。
因此，在变压器保护整定中需要考虑差动保护的误差补偿策略以及相应的校验步骤，以提高保护系统的准确性和可靠性。
2. 差动保护的误差补偿策略差动保护中的误差主要来自于变压器的变比差异、差动电流互感器（CT）的非线性以及线路的计算误差等。
针对这些误差，可以采取以下策略进行补偿：2.1 变比误差补偿变压器的变比差异会导致差动保护中的误差，因此需要对差动保护的设置值进行相应的修正。
通常可以通过仪器变压器（VT）比值校验和变比校验等方式来准确确定变比值，然后将修正后的变比值应用到差动保护的整定中。
2.2 CT非线性误差补偿CT在变压器差动保护中起到了重要的作用，但其存在非线性误差。
为了减小这种误差对差动保护的影响，可以采用CT换算和CT校验等方法来进行补偿。
换算法是利用已知的线性CT特性与实际CT特性的差异来进行计算，从而得到修正因子，然后将修正因子应用到差动保护的整定中。
CT校验是通过实测CT的特性曲线与标准曲线进行比对，从而确定CT的非线性误差，并进行补偿。
2.3 线路计算误差补偿线路计算误差是指计算模型与实际情况存在的差异。
为了减小线路计算误差对差动保护的影响，可以采用增加回路校验、检测线路接线错误以及利用GPS同步校验等方法来进行补偿。
回路校验是通过在差动保护回路中设置额外的监测单元，监测系统的完整性以及线路的正确连接。
检测线路接线错误可以通过对线路进行巡检和定期检测来及时发现并纠正。
GPS同步校验是利用全球定位系统（GPS）提供的高精度时间信号来同步各差动保护装置，确保其相互协调工作。
3. 差动保护的校验步骤为了验证差动保护的准确性和可靠性，需要进行相应的校验步骤。
下面是一种常用的差动保护校验步骤：3.1 变压器状态检查首先，需要对变压器的状态进行检查。

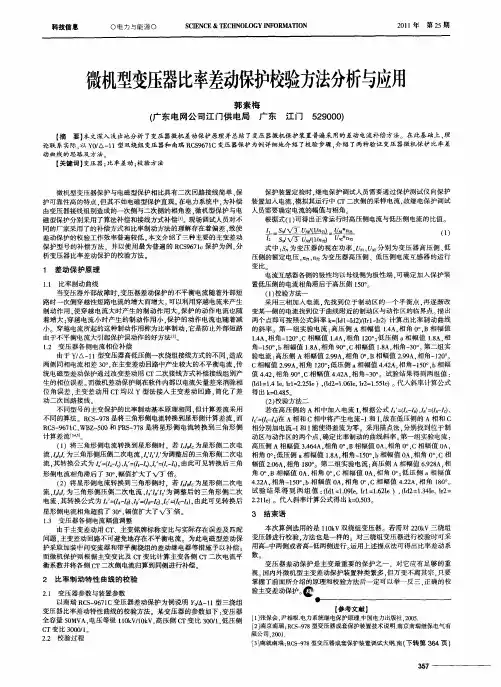

变压器比率差动保护校验方法
摘要：电力系统的发展突飞猛进，大型发电机变压器投入运行，发变组差动保
护在发变组保护中的地位越来越重要，运行中的发电机变压器发生故障，做为主
保护的发变组比率差动保护应在第一时间动作，将故障的发电机或者变压器从系
统中切除，保证电力系统的稳定运行。
近年在电网系统中，国电南自，国电南瑞，许继发变组保护在现场中得到了大量的应用，不同的厂家，针对保护的原理会有
所不同，算法也各不相同，这对继电保护人员在保护校验中提出了更高的要求，
本文针对变压器比率差动保护，以主变比率差动保护校验方法为例，研究国电南自，国电南瑞，许继主变比率差动保护的不同，校验方法的不同。
关键词：国电南自；国电南瑞；许继；变压器比率差动保护；检验
引言：变压器的纵差保护，是变压器内部及引出线上短路故障的主保护，保护范围：变压器内部及引出线上的相间短路、变压器内部匝间短路及大电流系统侧的
单相接地短路故障；保护原理：比较变压器各侧同名相电流之间的大小及相位，
正常运行时，动作电流几乎为零，内部故障时，动作电流达到定值，保护动作，
切除故障；外部故障时，制动电流随故障电流的增大而增大，闭锁保护。
变压器
由于联结组不同和各侧TA变比不同，造成各侧电流幅值相位不同，为了消除这
个影响，以前的保护采用二次侧TA接线方式的不同加以补偿，现在的微机保护
利用数字的方法对变比和相位进行补偿。
以下说明均基于已消除变压器各侧电流
幅值相位差异的基础之上。
在变压器比率差动保护校验中，用三相法最为直接，
不用考虑各侧的相位补偿问题，只需注意Y/Δ之间的角度变化即可，因现场设备
条件所限，有时需要用单相法对保护进行校验，以下只针对变压器比率差动保护
校验用单相法进行研究。
1 保护配置
某发电厂300MW机组，采用发电机-变压器-线路组形式接入220KV地区电网，主变采用Y/Δ-11点钟接线，主变比率差动保护TA取自发电机机端侧TA变比15000/5，高厂变高压侧TA变比1500/5，主变高压侧TA变比1200/5，变压器各
侧电流互感器二次接线均采用星型接线，二次电流直接接入装置，变压器各侧TA 二次电流相位由软件自调整，装置采用Y/Δ变化调整差流平衡。
（图一）
2国电南瑞主变比率差动保护校验方法
现场班组一般配置ONLLY A460系列继电保护校验仪，以（图一）为例，主变比
率差动保护检验需要分别检验：发电机机端侧和主变高压侧比率差动，高厂变高
压侧和主变高压侧比率差动，发电机机端侧和高厂变高压侧比率差动。
下面都以
发电机机端侧和主变高压侧比率差动为例，研究单相法主变比率差动校验方法。
（1）从南瑞RCS-985发电机综合保护装置中读取主变差动定值：
差动启动定值和差动速断定值是标幺值
（2）南瑞RCS-985发电机综合保护装置，主变比率差动保护计算公式
Id----差动电流；
Ir----制动电流；
Kbl1----比率差动起始斜率
Kbl2----比率差动最大斜率
n----最大斜率时的制动电流倍数取6
差动电流取各侧相量和的绝对值
制动电流取各侧数值绝对值相加除以2
（3）从计算定值中读取各侧额定电流：
I主变高压侧=3.43A I发电机侧=4.33A
（4）软件校正差动各侧电流相位差与平衡系数，校正方法：
对于Y侧电路：
ⅰ’A=(ⅰA-ⅰB)/√3
ⅰ’B=(ⅰB-ⅰC)/√3
ⅰ’C=(ⅰC-ⅰA)/√3
ⅰA、ⅰB、ⅰC——为Y侧TA二次电流
ⅰ’A、ⅰ’B、ⅰ’C——为Y侧校正后各相电流
（公式二）
（5）保护动作特性：
图二比率差动保护动作特性
（6）打开校验仪，按照下表在保护装置上输入数值，设置步长：
（表一）
在校验仪上设置好数值之后，从保护装置上观测两侧电流平衡，差流位零，制动
电流为两侧电流绝对值之和除以2，缓慢的调节步长（增加或减少都可），制动
电流不变，差流逐渐增大，直至发电机保护动作，记录校验仪所加动作值，从微
机保护装置上读取动作电流和制动电流。
在保护校验中，按照（表一）设置步长，这样的好处在于可以固定制动电流，在校验中，对制动电流有要求时，这样设置
步长，是很简单的一种方法，无论增加或减少步长，制动电流始终保持不变。
以
下是测试过程中的一些数据：
（7）验证数值的正确性，可用（公式一），以下举例：
Kblr=（0.7-0.1）/(2×6)=0.05
Kbl=0.1+0.05×(Ir/Ie)=0.15
Id=0.15×1+0.4=0.55
由此推出：
以上所计算数值与保护检验过程中所测数值基本一致，保护动作正确。
3国电南自主变比率差动保护校验方法（以下简称南自）
（1）从南自DGT-801U发电机综合保护装置中读取主变差动定值：
南自发变组所给定值，均是实际电流值，南瑞发变组所给定值，均是标幺值，这
是两者的差别。
（2）南自 DGT-801U 发电机综合保护装置，主变比率差动保护计算公式
差动电流取各侧相量和的绝对值
制动电流取两侧最大值
（3）从计算定值中读取各侧额定电流：
I主变高压侧= 1.163 A I发电机侧= 1 A
南自主变比率差动保护均以低压侧为基准，补偿系数高压侧要乘以√3
（4）动作特性：
图三变压器比率差动保护动作特性
动作特性有两部分构成：无制动部分和比率差动制动部分。
速断动作区为差动速断元件动作特性。
（5）打开校验仪，按照下表在保护装置上输入数值，设置步长：
（表二）
在校验仪上设置好数值之后，在保护屏上观察两侧电流差流为零，制动电流为两侧电流最大值，缓慢的调节步长，直至发电机保护动作，记录数值，这时的数值就是保护动作值。
以下是测试过程中的一些数据：
（4）验证数值的正确性，可用（公式三），方法同国电南瑞。
4 许继发变组主变比率差动保护校验方法（以下简称许继）
（1）从许继WFB-800A发电机综合保护装置中读取主变差动定值：
以上定值中，差动保护的最小动作电流和最小制动电路是标幺值，以基准侧电流Ib为基准，Ib 为计算平衡系数的二次侧基准电流，一般取变压器额定容量下高压侧的二次电流。
（2）许继WFB-800A发电机综合保护装置，主变比率差动保护计算公式
Iop是差动电流，为各侧电流相量和的绝对值。
Ires是制动电流，对于两侧差动，Ires=|ⅰ1-ⅰ2|/2;对于多侧差动，制动电流取各侧电流绝对值的最大值。
（3）从计算定值中读取各侧额定电流：
I主变高压侧= 2.386 A I发电机侧= 3.953 A
许继主变比率差动保护两侧均有补偿系数，比率差动保护各侧电流相位补偿和国电南瑞发变组一致。
见（公式二）
（4）保护动作特性：
图四变压器比率差动保护动作特性
（5）打开校验仪，按照下表在保护装置上输入数值，设置步长：
（表三）
在校验仪上设置好数值之后，在保护屏上观察两侧电流差流为零，制动电流为两侧电流相量值相减后绝对值除以2，缓慢的调节步长，直至发电机保护动作，记录数值，这时的数值就是保护动作值。
以下是测试过程中的一些数据：
（6）验证数值的正确性，可用（公式四），方法同国电南瑞。
5 结论和建议
国电南自发变组保护、国电南瑞发变组保护、许继发变组保护，三种保护中的
主变差动保护，虽然保护原理有一定的区别，但是只要掌握了其中共性的东西，
对细节再加以理解，就能即快又好的完成保护校验工做。
参考文献
[1] GB14285-2006,继电保护和安全自动装置技术规程[S].
[2] 国家电力调度中心，电力系统继电保护实用技术问答（第二版）[M]北京：中
国电力出版社，1999
[3] 贺家李，宋从矩,电力系统继电保护原理（增订版）[S]北京：中国电力出版社，2004
作者简介：蔡博，女，高级技师，从事继电保护技术工作。
