2016年全国职业院校技能大赛（高职组）
“云计算技术与应用” B卷
第一部分：云平台架构
赛项系统架构如图1所示，IP地址规划如表1所示。
根据架构图及IP地址规划表，检查硬件连线及网络设备配置，确保网络连接正常。

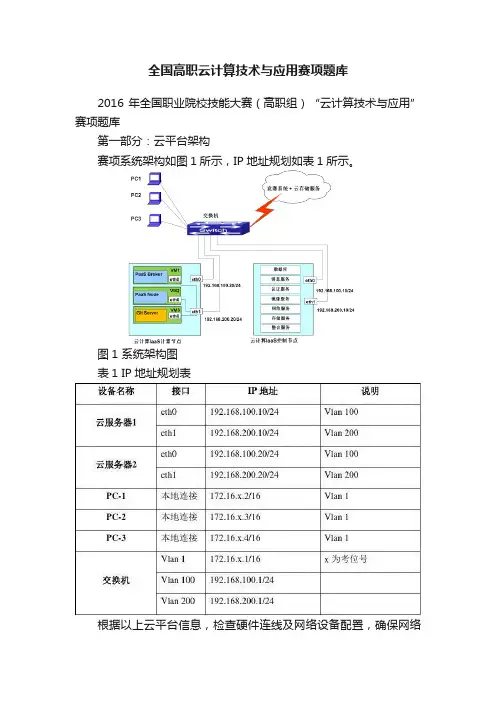

图1 系统架构图
表1 IP地址规划表
设备名称接口IP地址说明云服务器1
eth0 192.168.100.10/24 Vlan 100
eth1 192.168.200.10/24 Vlan 200 云服务器2
eth0 192.168.100.20/24 Vlan 100
eth1 192.168.200.20/24 Vlan 200 PC-1 本地连接172.16.x.2/16 Vlan 1
PC-2 本地连接172.16.x.3/16 Vlan 1
PC-3 本地连接172.16.x.4/16 Vlan 1
交换机Vlan 1 172.16.x.1/16 x为考位号Vlan 100 192.168.100.1/24
Vlan 200 192.168.200.1/24
第二部分：云平台搭建
场景说明
某企业计划搭建私有云平台，以实现计算资源的池化弹性管理；企业应用的集中管理；统一安全认证和授权管理。需完成云平台架构的设计、系统部署，云存储网盘web开发及客户端开发。试根据以上用户需求，完成以下任务。
任务一、IaaS平台系统准备（4分）
1.环境配置(1分)
手动配置云平台IaaS各节点的系统参数：
控制节点主机名：controller；计算节点主机名：compute；修改hosts文件，映射各节点管理ip与主机名，实现云平台管理网络地址（内部管理地址）与主机名的映射；各个节点关闭防火墙，设置开机不启动，设置selinux为permissive。
使用相关命令查询显示控制节点和计算节点主机名，使用cat命令查询计算节点主机名映射配置文件的详细信息，使用sestatus命令进行查询。以文本形式提交以上所有查询命令及结果到答题框。
2.FTP配置(1分)
把软件包拷贝到控制节点/opt/路径下，删除控制节点yum源文件夹/etc/yum.repos.d/中的已有配置，配置控制节点使用本地yum源，配置文件名为yum.repo，安装并配置ftp服务；计算节点yum源文件名为yum.repo，配置并使用控制节点的ftp服务。
使用cat命令查看计算节点的/etc/yum.repos.d/yum.repo文件。以文本形式提交查询命令及结果到答题框。
3.NTP配置(1分)
在各节点安装ntp服务，在控制节点上使用文件/etc/ntp.conf配置ntp服务，将计算节点时钟同步到控制节点。
将计算节点同步控制节点的命令及结果以文本形式提交到答题框。
4.QPID安装（1分）
在控制节点安装QPID服务，修改配置文件后启动服务，并设为开机自启。
将QPID配置文件名称，修改内容，以文本形式提交到答题框。
使用chkconfig查询并使用grep命令过滤出qpid服务的启动级别，以文本形式提交查询命令及结果到答题框。
任务二、IaaS系统组建（20分）
1.环境变量配置（2分）
在控制节点和计算节点分别安装iaas-xiandian包，完成配置文件中基本变量的配置。
根据表2完成指定变量的配置，以文本形式提交控制节点的配置文件到答题框。
表2 云平台配置信息
服务用户密码
Mysql root mysql Keystone keystone Glance glance Nova nova Neutron neutron Heat heat Ceilometer ceilometer
Keystone Admin admin Glance glance Nova nova Neutron neutron Heat heat Ceilometer ceilometer
2.数据库服务安装(2分)
使用提供的数据库脚本安装数据库mysql。使用keystone用户，登录mysql。
通过数据库相关命令查询数据库列表信息以文本形式提交到答题框。
3.keystone安装(2分)
在控制节点使用提供的keystone安装脚本安装keystone组件，admin-openrc.sh 文件在/etc/keystone/下。
使用keystone 相关命令，查询角色列表信息，以文本形式提交查询命令和结果到答题框。
4.glance安装(2分)
在控制节点通过脚本完成glance镜像服务的安装，使用镜像文件
centos_65_x86_6420140327.qcow2创建glance镜像centos6.5x64，格式为qcow2。
查询镜像详细信息，以文本形式提交查询命令和结果到答题框。
5.nova安装(2分)
在控制节点和计算节点通过提供的nova脚本，在控制节点和计算节点完成nova 服务的安装。
使用nova相关命令查询云主机类型的列表信息，以文本形式提交查询命令和结果到答题框。
6.neutron安装(2分)
在控制节点和计算节点通过提供的neutron脚本，完成neutron服务在控制节点和计算节点的安装，然后配置云平台网络为FLAT网络。
待完成网络创建之后，使用neutron相关命令查询neutron 所有服务的详细信息，将查询信息以文本形式提交到答题框。
7.SDN网络配置(4分)
（1）安装OpenDaylight运行环境（1分）
在控制节点安装配置JDK和Maven环境。
安装完成后，查询JDK的版本信息，Maven的版本信息，以文本形式提交查询的命令和结果到答题框。
（2）安装OpenDaylight（1分）
在控制节点完成OpenDaylight的安装，完成后使用curl命令访问网页
http://192.168.100.10:8181/dlux/index.html。
将curl命令及反馈信息以文本形式提交到答题框。
（3）SDN网络配置（2分）
在控制节点和计算节点完成SDN在OpenStack中的配置。
