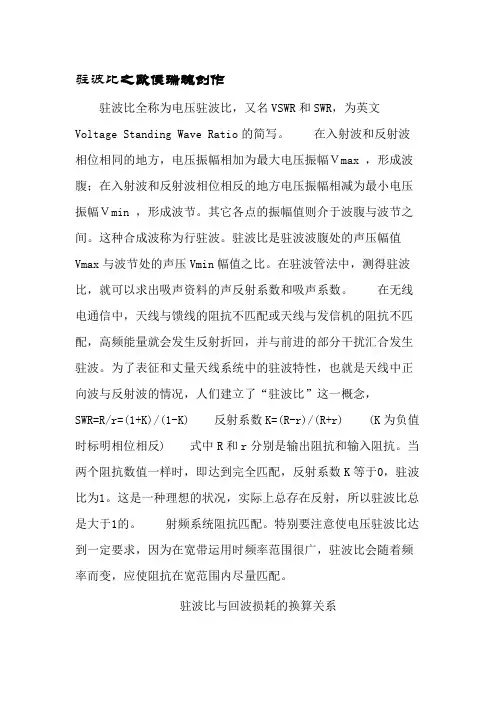

驻波比之欧侯瑞魂创作驻波比全称为电压驻波比,又名VSWR和SWR,为英文Voltage Standing Wave Ratio的简写。
在入射波和反射波相位相同的地方,电压振幅相加为最大电压振幅Vmax ,形成波腹;在入射波和反射波相位相反的地方电压振幅相减为最小电压振幅Vmin ,形成波节。
其它各点的振幅值则介于波腹与波节之间。
这种合成波称为行驻波。
驻波比是驻波波腹处的声压幅值Vmax与波节处的声压Vmin幅值之比。
在驻波管法中,测得驻波比,就可以求出吸声资料的声反射系数和吸声系数。
在无线电通信中,天线与馈线的阻抗不匹配或天线与发信机的阻抗不匹配,高频能量就会发生反射折回,并与前进的部分干扰汇合发生驻波。
为了表征和丈量天线系统中的驻波特性,也就是天线中正向波与反射波的情况,人们建立了“驻波比”这一概念,SWR=R/r=(1+K)/(1-K) 反射系数K=(R-r)/(R+r) (K为负值时标明相位相反) 式中R和r分别是输出阻抗和输入阻抗。
当两个阻抗数值一样时,即达到完全匹配,反射系数K等于0,驻波比为1。
这是一种理想的状况,实际上总存在反射,所以驻波比总是大于1的。
射频系统阻抗匹配。
特别要注意使电压驻波比达到一定要求,因为在宽带运用时频率范围很广,驻波比会随着频率而变,应使阻抗在宽范围内尽量匹配。
驻波比与回波损耗的换算关系驻波比(VSWR): Voltage Standing Wave Ratio回波损耗(RL):Return Loss换算公式:RL=20*log10[(VSWR+1)/(VSWR-1)]换算表格:驻波比回波损耗(dB)驻波比回波损耗(dB)1.441.481.49。

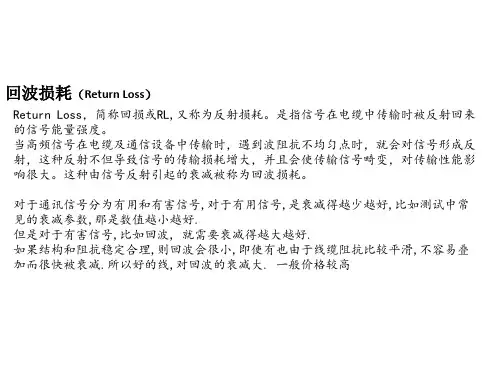

回波损耗计算公式
在无线通信领域中,回波损耗是一个非常重要的参数,它直接影响着信号的传输质量。
回波损耗通常用来描述信号在传输过程中由于各种原因产生的反射和衰减,从而导致信号强度的减弱。
为了准确计算回波损耗,我们可以使用以下的计算公式来进行计算。
我们需要明确回波损耗的定义。
回波损耗通常用分贝(dB)来表示,它是输入信号和输出信号之间的功率差异的对数比值。
在无线通信系统中,回波损耗常常是指发射信号被天线反射后再次返回到发射端口的功率损耗。
回波损耗计算公式如下:
回波损耗(dB)= 10 * log10(输入功率 / 输出功率)
在这个公式中,输入功率是指信号从信号源输入到系统中的功率,而输出功率则是指信号从系统输出到天线的功率。
通过这个公式,我们可以计算出信号在传输过程中的损耗情况,从而评估系统的性能和稳定性。
回波损耗的大小直接影响着系统的传输质量和性能。
通常情况下,回波损耗越小,系统的性能就越好,传输质量也就越高。
因此,在设计和优化无线通信系统时,需要重点关注回波损耗的控制和降低。
为了减小回波损耗,可以采取一些措施,比如优化天线设计、增加
滤波器和衰减器等。
此外,在系统的安装和调试过程中,也需要注意信号的回波损耗情况,及时调整和优化系统参数,以提高系统的性能和稳定性。
回波损耗是无线通信系统中一个重要的参数,通过合理计算和控制回波损耗,可以提高系统的性能和稳定性,保证信号的传输质量。
希望以上介绍的回波损耗计算公式对大家有所帮助,也希望大家在实际应用中能够充分利用这个公式,为无线通信系统的设计和优化提供参考。
20公里光缆衰耗标准光缆衰耗是指光信号在光纤中传输过程中损失的能量,这是光纤通信中不可避免的问题。
为了保证光缆的传输质量,需要制定一定的衰耗标准。
本文将介绍20公里光缆衰耗标准。
首先,需要了解一下光缆衰耗的计算方法。
光缆衰耗可以用单位长度的分贝值(dB/km)来表示。
单位长度衰耗值越小,表示光缆传输质量越好。
一般情况下,光缆的衰耗值应该小于0.5dB/km,这是保证高速、长距离传输的基本要求。
对于20公里的光缆,其总衰耗值应该小于20km×0.5dB/km=10dB。
这个值是包括了光纤连接头、分支器、跳线等各种因素引起的衰耗。
因此,20公里光缆的单向衰耗应该小于5dB。
在实际应用中,为了保证光缆的传输质量,通常会制定更为严格的衰耗标准。
例如,一些运营商对于20公里光缆的衰耗标准要求小于3dB。
这样做的目的是为了在实际应用中留有一定的余量,以应对各种不可预知的因素。
除了单向衰耗之外,还有一种常见的衡量光缆传输质量的指标——回波损耗(Return Loss)。
回波损耗是指信号从光纤中反射回来时损失的能量。
对于20公里光缆,其回波损耗应该小于50dB。
需要注意的是,以上标准仅仅是针对20公里光缆而言,对于其他长度的光缆,应该根据实际情况进行相应的调整。
同时,在实际应用中,还需要考虑到温度、湿度等环境因素对光缆传输质量的影响。
总之,20公里光缆衰耗标准应该小于5dB,而实际应用中通常会制定更为严格的标准以保证传输质量。
在设计和安装光缆时,应该根据实际情况进行相应的调整,并注意环境因素对传输质量的影响。

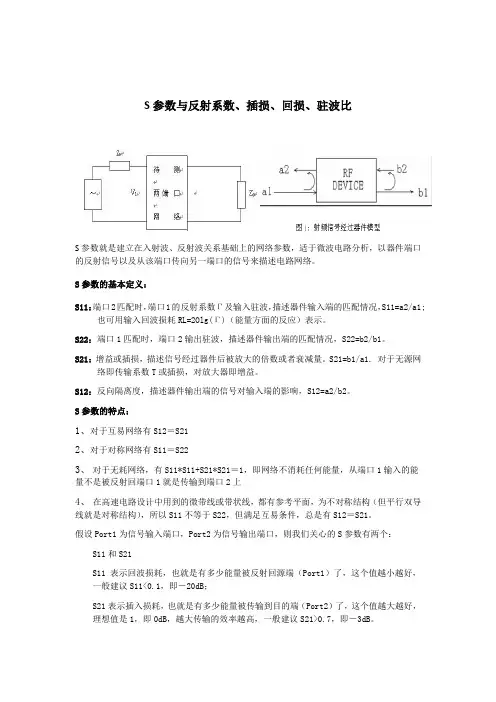

S参数与反射系数、插损、回损、驻波比S参数就是建立在入射波、反射波关系基础上的网络参数,适于微波电路分析,以器件端口的反射信号以及从该端口传向另一端口的信号来描述电路网络。
S参数的基本定义:S11:端口2匹配时,端口1的反射系数Г及输入驻波,描述器件输入端的匹配情况,S11=a2/a1;也可用输入回波损耗RL=2Olg(Г)(能量方面的反应)表示。
S22:端口1匹配时,端口2输出驻波,描述器件输出端的匹配情况,S22=b2/b1。
S21:增益或插损,描述信号经过器件后被放大的倍数或者衰减量。
S21=b1/a1. 对于无源网络即传输系数T或插损,对放大器即增益。
S12:反向隔离度,描述器件输出端的信号对输入端的影响,S12=a2/b2。
S参数的特点:1、对于互易网络有S12=S212、对于对称网络有S11=S223、对于无耗网络,有S11*S11+S21*S21=1,即网络不消耗任何能量,从端口1输入的能量不是被反射回端口1就是传输到端口2上4、在高速电路设计中用到的微带线或带状线,都有参考平面,为不对称结构(但平行双导线就是对称结构),所以S11不等于S22,但满足互易条件,总是有S12=S21。
假设Port1为信号输入端口,Port2为信号输出端口,则我们关心的S参数有两个:S11和S21S11表示回波损耗,也就是有多少能量被反射回源端(Port1)了,这个值越小越好,一般建议S11<0.1,即-20dB;S21表示插入损耗,也就是有多少能量被传输到目的端(Port2)了,这个值越大越好,理想值是1,即0dB,越大传输的效率越高,一般建议S21>0.7,即-3dB。
反射系数、回波损耗、插入损耗、电压驻波比的基本定义回波损耗(Return Loss):入射功率/反射功率, RL=S11=20lg(Г),为dB数值。
插入损耗(Insertion Loss):是指在传统系统的某处由于元件或器件的插入而发生的负载功率的损耗,它表示为该元件或器件插入前所接收到的功率与插入后同一负载所接收到的功率以分贝(dB)为单位的比值;公式为:IL = 20Log│Г│dB。
