回波损耗、反射系数、电压驻波比以及S参数的物理意义以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
在高速电路设计中用到以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
在高速电路设计中用到的微带线或带状线，都有参考平面，为不对称结构（但平行双导线就是对称结构），所以S11不等于S22，但满足互易条件，总是有S12＝S21。
假设Port1为信号输入端口，Port2为信号输出端口，则我们关心的S参数有两个：S11和S21，S11表示回波损耗，也就是有多少能量被反射回源端（Port1）了，这个值越小越好，一般建议S110.7，即－3dB，如果网络是无耗的，那么只要Port1上的反射很小，就可以满足S21>0.7的要求，但通常的传输线是有耗的，尤其在GHz以上，损耗很显著，即使在Port1上没有反射，经过长距离的传输线后，S21的值就会变得很小，表示能量在传输过程中还没到达目的地，就已经消耗在路上了。
对于由2根或以上的传输线组成的网络，还会有传输线间的互参数，可以理解为近端串扰系数、远端串扰系统，注意在奇模激励和偶模激励下的S参数值不同。
需要说明的是，S参数表示的是全频段的信息，由于传输线的带宽限制，一般在高频的衰减比较大，S参数的指标只要在由信号的边缘速率表示的EMI发射带宽范围内满足要求就可以了。
回波损耗，反射系数，电压驻波比, S11这几个参数在射频微波使用中经常会碰到，他们各自的含义如下：回波损耗(Return Loss)：入射功率/反射功率, 为dB数值反射系数(Г)：反射电压/入射电压, 为标量电压驻波比(Voltage Standing Wave Ration): 波腹电压/波节电压S参数：S12为反向传输系数，也就是隔离。
回波损耗反射系数电压驻波比以及S参数的物理意义1.回波损耗：回波损耗（Return loss，RL）是指电磁波从一个端口传输到另一个端口后，被反射回原始端口的损耗。
回波损耗是用来衡量电磁波传输线上的信号反射程度的指标。
回波损耗的单位是分贝（dB）。
较高的回波损耗意味着较小的反射损耗，也说明信号在传输过程中反射较为弱，传输线路的匹配效果较好。
2.反射系数：反射系数（Reflection coefficient，Γ）是指电磁波在传输线上由于不连续介质产生的反射引起的波幅反射比。
它描述了电磁波从一个介质传播到另一个介质时，部分能量被反射回原来的介质的比例。
反射系数的范围是从0到1之间，并且可以表示为复数形式。
当反射系数为0时，说明无反射，即完全匹配；当反射系数为1时，说明全部反射，即完全不匹配。
3.电压驻波比：电压驻波比（Voltage Standing Wave Ratio，VSWR）是指在传输线上的电压波动引起的波的最大振幅与最小振幅的比值。
电压驻波比是用来描述传输线上的电压波的反射程度及信号传输质量的指标。
电压驻波比越小，说明传输线的匹配效果越好，信号传输质量越高。
电压驻波比的值范围是从1到无穷大。
4.S参数：S参数（Scattering parameters）是描述多端口网络中电压和电流关系的参数。
S参数可以表示为S矩阵，其中S_ij表示从端口j输入信号后，输出到端口i的比例系数。
S参数提供了对网络中信号的传输和反射特性的很好描述。
在微波领域中，S参数是一种常用的参数表示法，广泛应用于微波传输线、微波器件和微波电路等领域。
通过研究S参数，可以了解传输线上不同端口之间的单向或双向的功率传输、幅度和相位特性等信息。
综上所述，回波损耗反映了信号在传输过程中的反射程度；反射系数描述了信号从一个介质传播到另一个介质时部分能量被反射回原来的介质的比例；电压驻波比用来描述传输线上的电压波的反射程度及信号传输质量；S参数提供了对多端口网络中信号的传输和反射特性的描述。

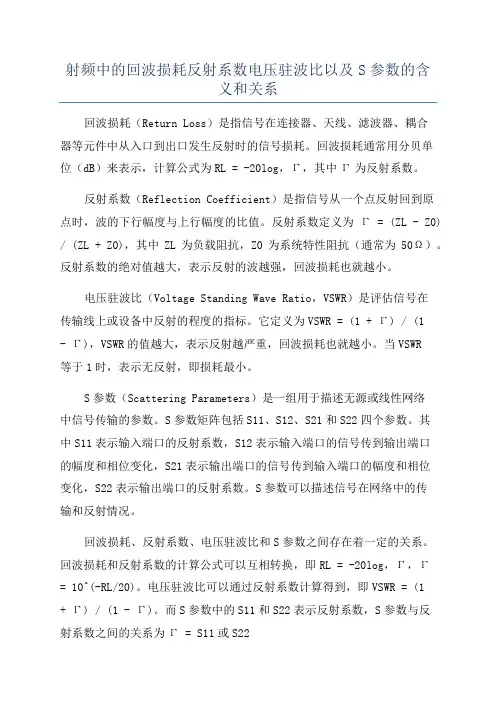

射频中的回波损耗反射系数电压驻波比以及S参数的含义和关系回波损耗（Return Loss）是指信号在连接器、天线、滤波器、耦合器等元件中从入口到出口发生反射时的信号损耗。
回波损耗通常用分贝单位（dB）来表示，计算公式为RL = -20log，Γ，其中Γ为反射系数。
反射系数（Reflection Coefficient）是指信号从一个点反射回到原点时，波的下行幅度与上行幅度的比值。
反射系数定义为Γ = (ZL - Z0) / (ZL + Z0)，其中ZL为负载阻抗，Z0为系统特性阻抗（通常为50Ω）。
反射系数的绝对值越大，表示反射的波越强，回波损耗也就越小。
电压驻波比（Voltage Standing Wave Ratio，VSWR）是评估信号在传输线上或设备中反射的程度的指标。
它定义为VSWR = (1 + Γ) / (1- Γ)，VSWR的值越大，表示反射越严重，回波损耗也就越小。
当VSWR等于1时，表示无反射，即损耗最小。
S参数（Scattering Parameters）是一组用于描述无源或线性网络中信号传输的参数。
S参数矩阵包括S11、S12、S21和S22四个参数。
其中S11表示输入端口的反射系数，S12表示输入端口的信号传到输出端口的幅度和相位变化，S21表示输出端口的信号传到输入端口的幅度和相位变化，S22表示输出端口的反射系数。
S参数可以描述信号在网络中的传输和反射情况。
回波损耗、反射系数、电压驻波比和S参数之间存在着一定的关系。
回波损耗和反射系数的计算公式可以互相转换，即RL = -20log，Γ，Γ = 10^(-RL/20)。
电压驻波比可以通过反射系数计算得到，即VSWR = (1+ Γ) / (1 - Γ)。
而S参数中的S11和S22表示反射系数，S参数与反射系数之间的关系为Γ = S11或S22总的来说，回波损耗、反射系数、电压驻波比和S参数都是描述射频系统中信号反射和传输的重要参数。

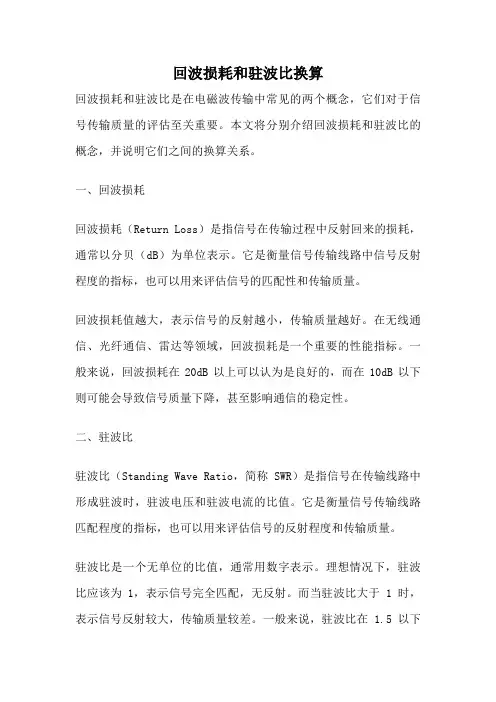

回波损耗和驻波比换算回波损耗和驻波比是在电磁波传输中常见的两个概念，它们对于信号传输质量的评估至关重要。
本文将分别介绍回波损耗和驻波比的概念，并说明它们之间的换算关系。
一、回波损耗回波损耗（Return Loss）是指信号在传输过程中反射回来的损耗，通常以分贝（dB）为单位表示。
它是衡量信号传输线路中信号反射程度的指标，也可以用来评估信号的匹配性和传输质量。
回波损耗值越大，表示信号的反射越小，传输质量越好。
在无线通信、光纤通信、雷达等领域，回波损耗是一个重要的性能指标。
一般来说，回波损耗在20dB以上可以认为是良好的，而在10dB以下则可能会导致信号质量下降，甚至影响通信的稳定性。
二、驻波比驻波比（Standing Wave Ratio，简称SWR）是指信号在传输线路中形成驻波时，驻波电压和驻波电流的比值。
它是衡量信号传输线路匹配程度的指标，也可以用来评估信号的反射程度和传输质量。
驻波比是一个无单位的比值，通常用数字表示。
理想情况下，驻波比应该为1，表示信号完全匹配，无反射。
而当驻波比大于1时，表示信号反射较大，传输质量较差。
一般来说，驻波比在 1.5以下可以认为是较好的，而大于2则可能会导致信号反射增加，降低信号的传输效果。
三、回波损耗和驻波比的换算关系回波损耗和驻波比是两个不同的概念，但它们之间存在着一定的换算关系。
一般来说，回波损耗和驻波比的换算可以使用以下公式：回波损耗（dB）= -20log10(驻波比)通过这个公式，我们可以将驻波比转换为回波损耗。
同样地，我们也可以通过以下公式将回波损耗转换为驻波比：驻波比 = 10^(-回波损耗/20)这两个公式可以帮助我们在回波损耗和驻波比之间进行换算，更全面地评估信号传输的质量。
总结：回波损耗和驻波比是在电磁波传输中常见的两个概念，它们都是用来评估信号传输质量的重要指标。
回波损耗衡量信号在传输过程中的反射损耗，而驻波比则衡量信号传输线路的匹配程度。

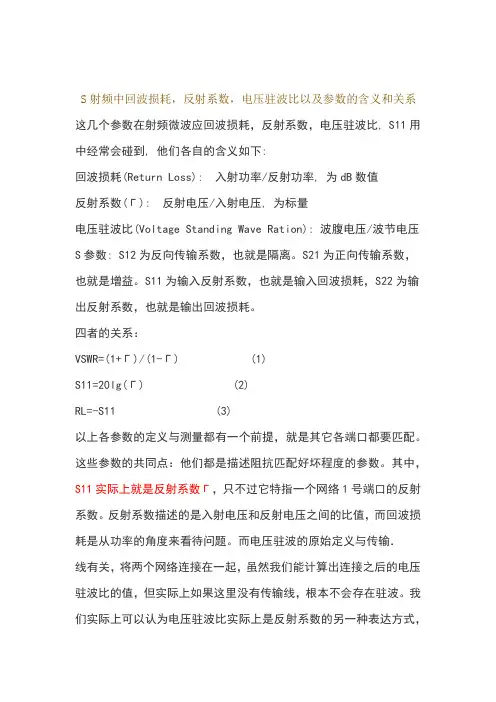

S射频中回波损耗，反射系数，电压驻波比以及参数的含义和关系这几个参数在射频微波应回波损耗，反射系数，电压驻波比, S11用中经常会碰到, 他们各自的含义如下:回波损耗(Return Loss): 入射功率/反射功率, 为dB数值反射系数(Г): 反射电压/入射电压, 为标量电压驻波比(Voltage Standing Wave Ration): 波腹电压/波节电压S参数: S12为反向传输系数，也就是隔离。
S21为正向传输系数，也就是增益。
S11为输入反射系数，也就是输入回波损耗，S22为输出反射系数，也就是输出回波损耗。
四者的关系：VSWR=(1+Г)/(1-Г) (1)S11=20lg(Г) (2)RL=-S11 (3)以上各参数的定义与测量都有一个前提，就是其它各端口都要匹配。
这些参数的共同点：他们都是描述阻抗匹配好坏程度的参数。
其中，S11实际上就是反射系数Г，只不过它特指一个网络1号端口的反射系数。
反射系数描述的是入射电压和反射电压之间的比值，而回波损耗是从功率的角度来看待问题。
而电压驻波的原始定义与传输．线有关，将两个网络连接在一起，虽然我们能计算出连接之后的电压驻波比的值，但实际上如果这里没有传输线，根本不会存在驻波。
我们实际上可以认为电压驻波比实际上是反射系数的另一种表达方式，至于用哪一个参数来进行描述，取决于怎样方便，以及习惯如何。
回波损耗、反射系数、电压驻波比以及S参数的物理意义 :以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
在高速电路设计中用到:以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。

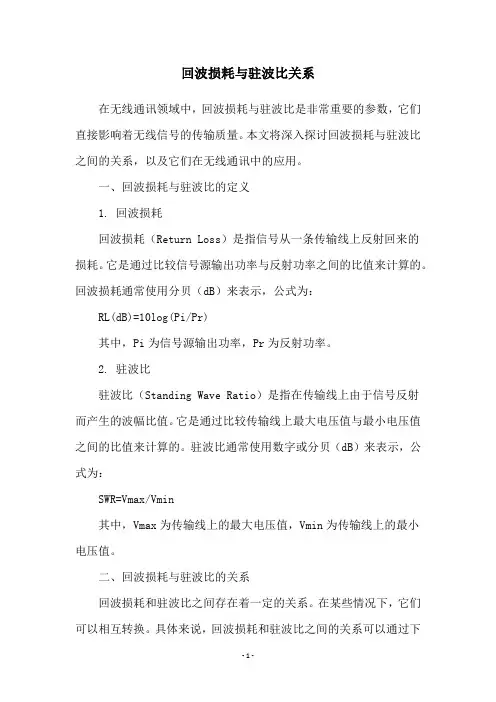

回波损耗与驻波比关系在无线通讯领域中，回波损耗与驻波比是非常重要的参数，它们直接影响着无线信号的传输质量。
本文将深入探讨回波损耗与驻波比之间的关系，以及它们在无线通讯中的应用。
一、回波损耗与驻波比的定义1. 回波损耗回波损耗（Return Loss）是指信号从一条传输线上反射回来的损耗。
它是通过比较信号源输出功率与反射功率之间的比值来计算的。
回波损耗通常使用分贝（dB）来表示，公式为：RL(dB)=10log(Pi/Pr)其中，Pi为信号源输出功率，Pr为反射功率。
2. 驻波比驻波比（Standing Wave Ratio）是指在传输线上由于信号反射而产生的波幅比值。
它是通过比较传输线上最大电压值与最小电压值之间的比值来计算的。
驻波比通常使用数字或分贝（dB）来表示，公式为：SWR=Vmax/Vmin其中，Vmax为传输线上的最大电压值，Vmin为传输线上的最小电压值。
二、回波损耗与驻波比的关系回波损耗和驻波比之间存在着一定的关系。
在某些情况下，它们可以相互转换。
具体来说，回波损耗和驻波比之间的关系可以通过下面的公式来表示：RL(dB)=-20log(SWR+1)通过这个公式，我们可以知道，当驻波比越小时，回波损耗越大；当驻波比越大时，回波损耗越小。
因此，回波损耗和驻波比都是衡量无线通讯信号传输质量的重要指标。
三、回波损耗与驻波比在无线通讯中的应用回波损耗和驻波比在无线通讯中有着广泛的应用。
它们可以帮助我们评估无线信号的传输质量，以及检测无线设备的故障。
1. 评估无线信号的传输质量回波损耗和驻波比可以帮助我们评估无线信号的传输质量。
当回波损耗较小、驻波比较低时，说明信号在传输过程中的反射比较小，传输质量较好。
反之，如果回波损耗较大、驻波比较高，说明信号在传输过程中的反射比较大，传输质量较差。
2. 检测无线设备的故障回波损耗和驻波比也可以帮助我们检测无线设备的故障。
当无线设备出现故障时，会导致信号反射增加，从而导致回波损耗增加、驻波比增大。

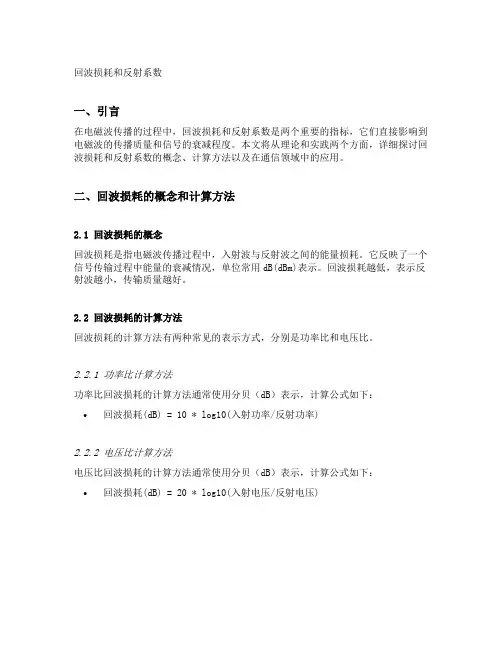

回波损耗和反射系数一、引言在电磁波传播的过程中，回波损耗和反射系数是两个重要的指标，它们直接影响到电磁波的传播质量和信号的衰减程度。
本文将从理论和实践两个方面，详细探讨回波损耗和反射系数的概念、计算方法以及在通信领域中的应用。
二、回波损耗的概念和计算方法2.1 回波损耗的概念回波损耗是指电磁波传播过程中，入射波与反射波之间的能量损耗。
它反映了一个信号传输过程中能量的衰减情况，单位常用dB(dBm)表示。
回波损耗越低，表示反射波越小，传输质量越好。
2.2 回波损耗的计算方法回波损耗的计算方法有两种常见的表示方式，分别是功率比和电压比。
2.2.1 功率比计算方法功率比回波损耗的计算方法通常使用分贝（dB）表示，计算公式如下：•回波损耗(dB) = 10 * log10(入射功率/反射功率)2.2.2 电压比计算方法电压比回波损耗的计算方法通常使用分贝（dB）表示，计算公式如下：•回波损耗(dB) = 20 * log10(入射电压/反射电压)三、反射系数的定义和计算3.1 反射系数的定义反射系数是表征辐射物体对入射电磁波的反射能力大小的指标，常用复数表示。
它的绝对值表示反射波幅值与入射波幅值之比，相位表示反射波与入射波的相位差。
3.2 反射系数的计算方法反射系数的计算方法通常使用复数表示，计算公式如下：•反射系数 = 反射波幅度 / 入射波幅度 * e^(j * 反射波相位 - 入射波相位)四、回波损耗和反射系数在通信领域的应用4.1 信号衰减控制在通信系统中，回波损耗对信号衰减有直接影响。
较低的回波损耗可以减少信号衰减，提高信号传输质量。
因此，在设计和建设通信系统时，需要对回波损耗进行评估和控制，以确保信号可靠传输。
4.2 天线设计天线是通信系统中重要的组成部分，而反射系数是评估天线性能的重要指标之一。
较小的反射系数表示天线对电磁波有较好的适应性，能够提供更好的辐射和接收效果。
因此，在天线设计中，需要考虑反射系数，以确保天线性能的优良。
回波损耗、反射系数、电压驻波比以及S参数的物理意义以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
在高速电路设计中用到以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
在高速电路设计中用到的微带线或带状线，都有参考平面，为不对称结构（但平行双导线就是对称结构），所以S11不等于S22，但满足互易条件，总是有S12＝S21。
假设Port1为信号输入端口，Port2为信号输出端口，则我们关心的S参数有两个：S11和S21，S11表示回波损耗，也就是有多少能量被反射回源端（Port1）了，这个值越小越好，一般建议S110.7，即－3dB，如果网络是无耗的，那么只要Port1上的反射很小，就可以满足S21>0.7的要求，但通常的传输线是有耗的，尤其在GHz以上，损耗很显著，即使在Port1上没有反射，经过长距离的传输线后，S21的值就会变得很小，表示能量在传输过程中还没到达目的地，就已经消耗在路上了。
对于由2根或以上的传输线组成的网络，还会有传输线间的互参数，可以理解为近端串扰系数、远端串扰系统，注意在奇模激励和偶模激励下的S参数值不同。
需要说明的是，S参数表示的是全频段的信息，由于传输线的带宽限制，一般在高频的衰减比较大，S参数的指标只要在由信号的边缘速率表示的EMI发射带宽范围内满足要求就可以了。
回波损耗，反射系数，电压驻波比, S11这几个参数在射频微波使用中经常会碰到，他们各自的含义如下：回波损耗(Return Loss)：入射功率/反射功率, 为dB数值反射系数(Г)：反射电压/入射电压, 为标量电压驻波比(Voltage Standing Wave Ration): 波腹电压/波节电压S参数：S12为反向传输系数，也就是隔离。

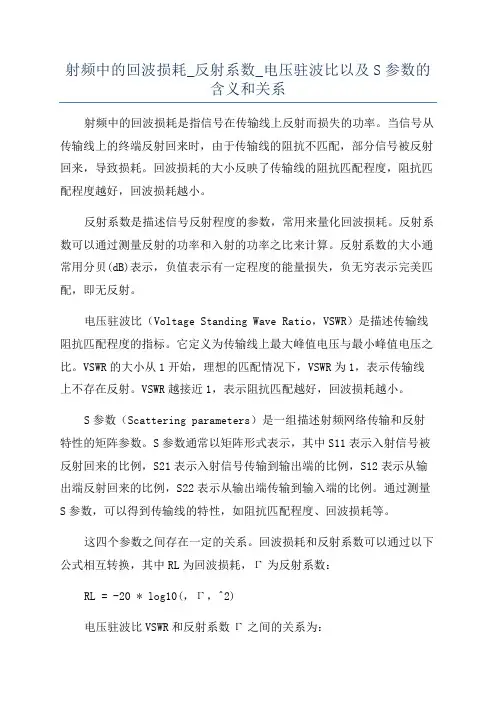

射频中的回波损耗_反射系数_电压驻波比以及S参数的含义和关系射频中的回波损耗是指信号在传输线上反射而损失的功率。
当信号从传输线上的终端反射回来时，由于传输线的阻抗不匹配，部分信号被反射回来，导致损耗。
回波损耗的大小反映了传输线的阻抗匹配程度，阻抗匹配程度越好，回波损耗越小。
反射系数是描述信号反射程度的参数，常用来量化回波损耗。
反射系数可以通过测量反射的功率和入射的功率之比来计算。
反射系数的大小通常用分贝(dB)表示，负值表示有一定程度的能量损失，负无穷表示完美匹配，即无反射。
电压驻波比（Voltage Standing Wave Ratio，VSWR）是描述传输线阻抗匹配程度的指标。
它定义为传输线上最大峰值电压与最小峰值电压之比。
VSWR的大小从1开始，理想的匹配情况下，VSWR为1，表示传输线上不存在反射。
VSWR越接近1，表示阻抗匹配越好，回波损耗越小。
S参数（Scattering parameters）是一组描述射频网络传输和反射特性的矩阵参数。
S参数通常以矩阵形式表示，其中S11表示入射信号被反射回来的比例，S21表示入射信号传输到输出端的比例，S12表示从输出端反射回来的比例，S22表示从输出端传输到输入端的比例。
通过测量S参数，可以得到传输线的特性，如阻抗匹配程度、回波损耗等。
这四个参数之间存在一定的关系。
回波损耗和反射系数可以通过以下公式相互转换，其中RL为回波损耗，Γ为反射系数：RL = -20 * log10(，Γ，^2)电压驻波比VSWR和反射系数Γ之间的关系为：VSWR=(1+，Γ，)/(1-，Γ，)S参数中的S11和VSWR之间的关系为：VSWR=(1+，S11，)/(1-，S11，)S参数是描述射频网络性能的重要参数，通过测量和分析S参数，可以了解射频网络的传输特性和阻抗匹配情况，为射频电路设计和优化提供重要参考。
反射系数行波系数驻波比回波损耗
反射系数行波系数驻波比回波损耗

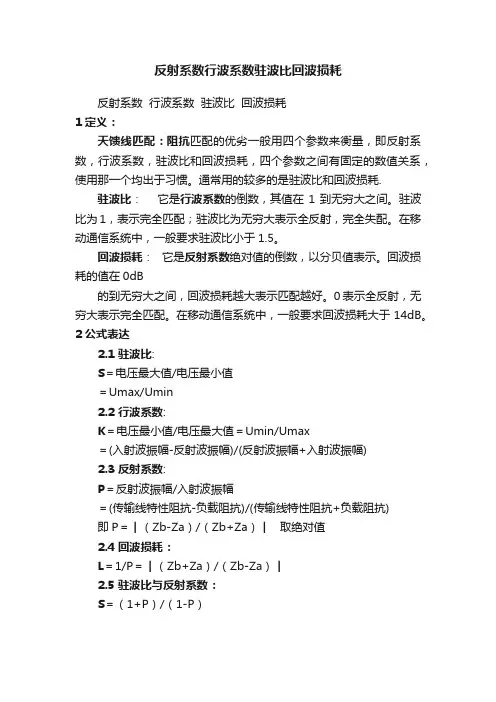

1定义：
天馈线匹配：阻抗匹配的优劣一般用四个参数来衡量，即反射系数，行波系数，驻波比和回波损耗，四个参数之间有固定的数值关系，使用那一个均出于习惯。
通常用的较多的是驻波比和回波损耗.
驻波比：它是行波系数的倒数，其值在1到无穷大之间。
驻波比为1，表示完全匹配；驻波比为无穷大表示全反射，完全失配。
在移动通信系统中，一般要求驻波比小于1.5。
回波损耗：它是反射系数绝对值的倒数，以分贝值表示。
回波损耗的值在0dB
的到无穷大之间，回波损耗越大表示匹配越好。
0表示全反射，无穷大表示完全匹配。
在移动通信系统中，一般要求回波损耗大于14dB。
2公式表达
2.1 驻波比:
S＝电压最大值/电压最小值
＝Umax/Umin
2.2 行波系数:
K＝电压最小值/电压最大值＝Umin/Umax
＝(入射波振幅-反射波振幅)/(反射波振幅+入射波振幅)
2.3 反射系数:
P＝反射波振幅/入射波振幅
＝(传输线特性阻抗-负载阻抗)/(传输线特性阻抗+负载阻抗)
即P＝︱（Zb-Za）/（Zb+Za）︱取绝对值
2.4回波损耗：
L＝1/P＝︱（Zb+Za）/（Zb-Za）︱
2.5 驻波比与反射系数：
S＝（1+P）/（1-P）。

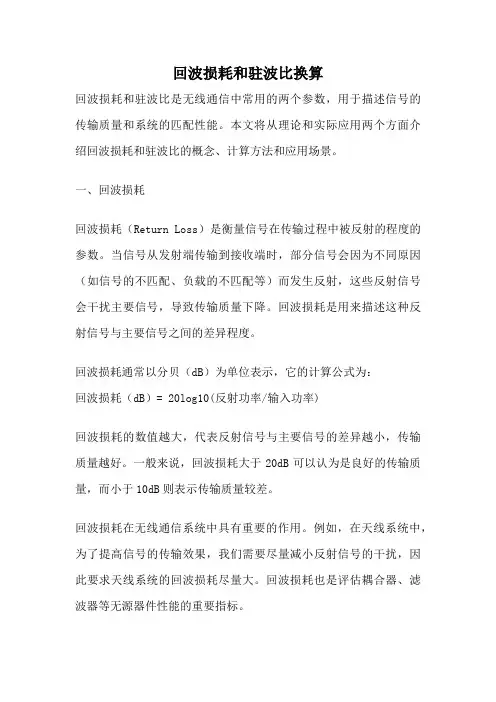

回波损耗和驻波比换算回波损耗和驻波比是无线通信中常用的两个参数，用于描述信号的传输质量和系统的匹配性能。
本文将从理论和实际应用两个方面介绍回波损耗和驻波比的概念、计算方法和应用场景。
一、回波损耗回波损耗（Return Loss）是衡量信号在传输过程中被反射的程度的参数。
当信号从发射端传输到接收端时，部分信号会因为不同原因（如信号的不匹配、负载的不匹配等）而发生反射，这些反射信号会干扰主要信号，导致传输质量下降。
回波损耗是用来描述这种反射信号与主要信号之间的差异程度。
回波损耗通常以分贝（dB）为单位表示，它的计算公式为：回波损耗（dB）= 20log10(反射功率/输入功率)回波损耗的数值越大，代表反射信号与主要信号的差异越小，传输质量越好。
一般来说，回波损耗大于20dB可以认为是良好的传输质量，而小于10dB则表示传输质量较差。
回波损耗在无线通信系统中具有重要的作用。
例如，在天线系统中，为了提高信号的传输效果，我们需要尽量减小反射信号的干扰，因此要求天线系统的回波损耗尽量大。
回波损耗也是评估耦合器、滤波器等无源器件性能的重要指标。
二、驻波比驻波比（Standing Wave Ratio，简称SWR）是衡量信号匹配性能的参数。
当信号传输到负载端时，如果信号的特性阻抗与负载的特性阻抗不匹配，就会产生驻波现象。
驻波比是用来描述驻波现象严重程度的一个量化指标。
驻波比的计算公式为：驻波比（SWR）= (1 + Γ) / (1 - Γ)其中，Γ为信号的反射系数，它等于反射功率与输入功率的比值。
驻波比的数值范围从1到正无穷，数值越大表示驻波现象越严重，数值为1表示完全匹配，即无驻波现象。
通常要求驻波比小于2，以保证信号的传输质量。
驻波比在无线通信系统中具有重要的应用。
例如，在射频传输中，为了减小驻波对信号的干扰，我们需要使用驻波比较小的传输线。
在天线系统中，为了提高信号的辐射效果，我们也需要尽量减小驻波比。
总结：回波损耗和驻波比是衡量无线通信系统传输质量和匹配性能的两个重要参数。
射频中的回波损耗，反射系数，电压驻波比以及S参数的含义回波损耗，反射系数，电压驻波比, S11这几个参数在射频微波应用中经常会碰到, 他们各自的含义如下:回波损耗(Return Loss): 入射功率/反射功率, 为dB数值反射系数(Г):反射电压/入射电压, 为标量电压驻波比(Voltage Standing Wave Ration): 波腹电压/波节电压S参数: S12为反向传输系数，也就是隔离。
S21为正向传输系数，也就是增益。
S11为输入反射系数，也就是输入回波损耗，S22为输出反射系数，也就是输出回波损耗。
四者的关系：VSWR=(1+Г)/(1-Г)(1)S11=20lg(Г)(2)RL=-S11 (3)以上各参数的定义与测量都有一个前提，就是其它各端口都要匹配。
这些参数的共同点：他们都是描述阻抗匹配好坏程度的参数。
其中，S11实际上就是反射系数Г，只不过它特指一个网络1号端口的反射系数。
反射系数描述的是入射电压和反射电压之间的比值，而回波损耗是从功率的角度来看待问题。
而电压驻波的原始定义与传输线有关，将两个网络连接在一起，虽然我们能计算出连接之后的电压驻波比的值，但实际上如果这里没有传输线，根本不会存在驻波。
我们实际上可以认为电压驻波比实际上是反射系数的另一种表达方式，至于用哪一个参数来进行描述，取决于怎样方便，以及习惯如何。
回波损耗、反射系数、电压驻波比以及S参数的物理意义回波损耗反射系数电压驻波比s参数以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
在高速电路设计中用到以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
射频中回波损耗，反射系数，电压驻波比以及S参数的含义和关系回波损耗，反射系数，电压驻波比, S11这几个参数在射频微波应用中经常会碰到, 他们各自的含义如下:回波损耗(Return Loss): 入射功率/反射功率, 为dB数值反射系数(Г): 反射电压/入射电压, 为标量电压驻波比(Voltage Standing Wave Ration): 波腹电压/波节电压S参数: S12为反向传输系数，也就是隔离。
S21为正向传输系数，也就是增益。
S11为输入反射系数，也就是输入回波损耗，S22为输出反射系数，也就是输出回波损耗。
四者的关系：VSWR=(1+Г)/(1-Г) (1)S11=20lg(Г) (2)RL=-S11 (3)以上各参数的定义与测量都有一个前提，就是其它各端口都要匹配。
这些参数的共同点：他们都是描述阻抗匹配好坏程度的参数。
其中，S11实际上就是反射系数Г，只不过它特指一个网络1号端口的反射系数。
反射系数描述的是入射电压和反射电压之间的比值，而回波损耗是从功率的角度来看待问题。
而电压驻波的原始定义与传输线有关，将两个网络连接在一起，虽然我们能计算出连接之后的电压驻波比的值，但实际上如果这里没有传输线，根本不会存在驻波。
我们实际上可以认为电压驻波比实际上是反射系数的另一种表达方式，至于用哪一个参数来进行描述，取决于怎样方便，以及习惯如何。
回波损耗、反射系数、电压驻波比以及S参数的物理意义:以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
在高速电路设计中用到:以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
1 射频中的回波损耗反射系数电压驻波比以及S参数的含义和关系回波损耗反射系数电压驻波比S11这几个参数在射频微波应用中经常会碰到他们各自的含义如下: 回波损耗Return Loss: 入射功率/反射功率为dB数值反射系数Г: 反射电压/入射电压为标量电压驻波比Voltage Standing Wave Ration: 波腹电压/波节电压S参数: S12为反向传输系数也就是隔离。
S21为正向传输系数也就是增益。
S11为输入反射系数也就是输入回波损耗S22为输出反射系数也就是输出回波损耗。
四者的关系VSWR1Г/1-Г 1 S1120lgГ2 RL-S113 以上各参数的定义与测量都有一个前提就是其它各端口都要匹配。
这些参数的共同点他们都是描述阻抗匹配好坏程度的参数。
其中S11实际上就是反射系数Г只不过它特指一个网络1号端口的反射系数。
反射系数描述的是入射电压和反射电压之间的比值而回波损耗是从功率的角度来看待问题。
而电压驻波的原始定义与传输线有关将两个网络连接在一起虽然我们能计算出连接之后的电压驻波比的值但实际上如果这里没有传输线根本不会存在驻波。
我们实际上可以认为电压驻波比实际上是反射系数的另一种表达方式至于用哪一个参数来进行描述取决于怎样方便以及习惯如何。
回波损耗、反射系数、电压驻波比以及S参数的物理意义2009-06-08 20:58:00 转载标签回波损耗反射系数电压驻波比s 参数电子科技大学2 以二端口网络为例如单根传输线共有四个S参数S11S12S21S22对于互易网络有S12S21对于对称网络有S11S22对于无耗网络有S11S11S21S211即网络不消耗任何能量从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
在高速电路设计中用到以二端口网络为例如单根传输线共有四个S参数S11S12S21S22对于互易网络有S12S21对于对称网络有S11S22对于无耗网络有S11S11S21S211即网络不消耗任何能量从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
射频参数解析-CAL-FENGHAI.-(YICAI)-Company One1射频参数1.回波损耗又称反射损耗，是电缆线路由于阻抗不匹配所产生的反射，是一对线自身的反射。
不匹配主要发生在连接器的地方，但也可能发生于电缆中特性阻抗发生变化的地方。
回波损耗是传输线端口的反射功率与入射波功率之比，以对数形式来表示，单位是dB，一般是负值，其绝对值可以成为反射损耗。
回波损耗 = -10 lg [(反射功率)/(入射功率)]2.反射系数反射波和入射波电压之比回波损耗 = 20|lg(反射系数Γ)|3.驻波比全称电压驻波比，又名VSWR或SWR，英文Voltage Standing Wave Ratio的简写。
指驻波波腹电压与波谷电压幅度之比，又称驻波系数、驻波比。
驻波比为1时，表示馈线和天线的阻抗完全匹配，此时高频能量全部被天线辐射出去，没有能量的反射损耗；驻波比为无穷大时表示全反射，能量完全没有辐射出去。
驻波比会随着频率而改变在入射波和反射波相位相同的地方，电压振幅相加为最大电压振幅Vmax ，形成波腹；在入射波和反射波相位相反的地方电压振幅相减为最小电压振幅Vmin ，形成波谷。
其它各点的振幅值则介于波腹与波谷之间。
这种合成波称为行驻波。
驻波比是驻波波腹处的电压幅值Vmax与波谷处的电压幅值Vmin之比驻波比就是一个数值，用来表示天线和电波发射台是否匹配。
如果SWR 的值等于1，则表示发射传输给天线的电波没有任何反射，全部发射出去，这是最理想的情况。
如果SWR 值大于1，则表示有一部分电波被反射回来，最终变成热量，使得馈线升温驻波比反射率：%%%%%%%%%%%%%10 %15 %20 %4.天线增益天线增益是指：在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信号的功率密度之比。
它定量地描述一个天线把输入功率集中辐射的程度。
增益与天线方向图有密切的关系，方向图主瓣越窄，副瓣越小，增益越高。
回波损耗反射系数电压驻波比以和S参数的物理意义在微波和无线通信系统中，回波损耗、反射系数、电压驻波比（Voltage Standing Wave Ratio, VSWR）是评估电路元件性能和传输线路质量的重要指标，而S参数（Scattering Parameters）则是用来描述电路元件和传输线路的功率传输特性的一种方法。
回波损耗（Return Loss）是指信号传输中从负载端反射回发射端的损耗。
它量化了信号在传输过程中的反射程度。
回波损耗可用来评估电路元件、天线、滤波器等的性能。
回波损耗越小，表示更少的信号能量被反射回发射端，因此更高的回波损耗意味着更好的性能。
反射系数是反映信号在传输中产生的反射程度的一个参数。
它是由反射信号与入射信号的相对幅度比例来定义的。
反射系数的取值范围是0到1，其中0代表没有反射，1代表完全反射。
反射系数是回波损耗的补数，即反射系数等于1减去回波损耗的分贝值的幅度比例。
电压驻波比是用来描述传输线路中驻波现象的一个参数。
驻波是指在传输线或电路中由于信号传播速度不一致而引起的信号波的叠加现象。
在传输线中，驻波的存在导致信号在正向传输和反向传输方向上同时存在。
电压驻波比是反映传输线路中驻波程度的一个参数，它定义为传输线上最大电压与最小电压的比值。
电压驻波比越高，说明驻波现象越严重，信号传输效果越差。
S参数是指描绘电路元件或传输线路的功率传输特性的参数。
它是通过将电路元件或传输线路中的入射波和反射波之间的关系表示为矩阵形式来定义的。
S参数矩阵包括S11、S12、S21和S22四个元素，分别代表着输入端反射系数、跨射损耗和跨射增益、输出端反射系数。
S参数能够描述电路元件或传输线路中信号的散射、传输和功率损耗等特性。
因此，S 参数在设计和分析微波和无线通信系统中的电路元件和传输线路时具有重要的物理意义和实际应用价值。
回波损耗，反射系数，电压驻波比, S11这几个参数在射频微波应用中经常会碰到, 他们各自的含义如下:回波损耗(Return Loss): 入射功率/反射功率, 为dB数值反射系数(Г): 反射电压/入射电压, 为标量电压驻波比(Voltage Standing Wave Ration): 波腹电压/波节电压S参数: S12为反向传输系数，也就是隔离。
S21为正向传输系数，也就是增益。
S11为输入反射系数，也就是输入回波损耗，S22为输出反射系数，也就是输出回波损耗。
四者的关系：VSWR=(1+Г)/(1-Г) (1)S11=20lg(Г) (2)RL=-S11 (3)以上各参数的定义与测量都有一个前提，就是其它各端口都要匹配。
这些参数的共同点：他们都是描述阻抗匹配好坏程度的参数。
其中，S11实际上就是反射系数Г，只不过它特指一个网络1号端口的反射系数。
反射系数描述的是入射电压和反射电压之间的比值，而回波损耗是从功率的角度来看待问题。
而电压驻波的原始定义与传输线有关，将两个网络连接在一起，虽然我们能计算出连接之后的电压驻波比的值，但实际上如果这里没有传输线，根本不会存在驻波。
我们实际上可以认为电压驻波比实际上是反射系数的另一种表达方式，至于用哪一个参数来进行描述，取决于怎样方便，以及习惯如何。
回波损耗、反射系数、电压驻波比以及S参数的物理意义:以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
在高速电路设计中用到:以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
回波损耗、反射系数、电压驻波比以及S参数的物理意义以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
在高速电路设计中用到以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
在高速电路设计中用到的微带线或带状线，都有参考平面，为不对称结构（但平行双导线就是对称结构），所以S11不等于S22，但满足互易条件，总是有S12＝S21。
假设Port1为信号输入端口，Port2为信号输出端口，则我们关心的S参数有两个：S11和S21，S11表示回波损耗，也就是有多少能量被反射回源端（Port1）了，这个值越小越好，一般建议S11<0.1，即－20dB，S21表示插入损耗，也就是有多少能量被传输到目的端（Port2）了，这个值越大越好，理想值是1，即0dB，越大传输的效率越高，一般建议S21>0.7，即－3dB，如果网络是无耗的，那么只要Port1上的反射很小，就可以满足S21>0.7的要求，但通常的传输线是有耗的，尤其在GHz以上，损耗很显著，即使在Port1上没有反射，经过长距离的传输线后，S21的值就会变得很小，表示能量在传输过程中还没到达目的地，就已经消耗在路上了。
对于由2根或以上的传输线组成的网络，还会有传输线间的互参数，可以理解为近端串扰系数、远端串扰系统，注意在奇模激励和偶模激励下的S参数值不同。
需要说明的是，S参数表示的是全频段的信息，由于传输线的带宽限制，一般在高频的衰减比较大，S参数的指标只要在由信号的边缘速率表示的EMI发射带宽范围内满足要求就可以了。
回波损耗、反射系数、电压驻波比以及S参数的物理意义回波损耗、反射系数、电压驻波比以及S参数的物理意义以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
在高速电路设计中用到以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
在高速电路设计中用到的微带线或带状线，都有参考平面，为不对称结构（但平行双导线就是对称结构），所以S11不等于S22，但满足互易条件，总是有S12＝S21。
假设Port1为信号输入端口，Port2为信号输出端口，则我们关心的S参数有两个：S11和S21，S11表示回波损耗，也就是有多少能量被反射回源端（Port1）了，这个值越小越好，一般建议S110.7，即－3dB，如果网络是无耗的，那么只要Port1上的反射很小，就可以满足S21>0.7的要求，但通常的传输线是有耗的，尤其在GHz以上，损耗很显著，即使在Port1上没有反射，经过长距离的传输线后，S21的值就会变得很小，表示能量在传输过程中还没到达目的地，就已经消耗在路上了。
对于由2根或以上的传输线组成的网络，还会有传输线间的互参数，可以理解为近端串扰系数、远端串扰系统，注意在奇模激励和偶模激励下的S参数值不同。
需要说明的是，S参数表示的是全频段的信息，由于传输线的带宽限制，一般在高频的衰减比较大，S参数的指标只要在由信号的边缘速率表示的EMI发射带宽围满足要求就可以了。
回波损耗，反射系数，电压驻波比, S11这几个参数在射频微波应用中经常会碰到，他们各自的含义如下：回波损耗(Return Loss)：入射功率/反射功率, 为dB数值反射系数(Г)：反射电压/入射电压, 为标量电压驻波比(Voltage Standing Wave Ration): 波腹电压/波节电压S参数：S12为反向传输系数，也就是隔离。
回波损耗、反射系数、电压驻波比以及S参数的物理意义以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
在高速电路设计中用到以二端口网络为例，如单根传输线，共有四个S 参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
在高速电路设计中用到的微带线或带状线，都有参考平面，为不对称结构（但平行双导线就是对称结构），所以S11不等于S22，但满足互易条件，总是有S12＝S21。
假设Port1为信号输入端口，Port2为信号输出端口，则我们关心的S参数有两个：S11和S21，S11表示回波损耗，也就是有多少能量被反射回源端（Port1）了，这个值越小越好，一般建议S11<0.1，即－20dB，S21表示插入损耗，也就是有多少能量被传输到目的端（Port2）了，这个值越大越好，理想值是1，即0dB，越大传输的效率越高，一般建议S21>0.7，即－3dB，如果网络是无耗的，那么只要Port1上的反射很小，就可以满足S21>0.7的要求，但通常的传输线是有耗的，尤其在GHz以上，损耗很显著，即使在Port1上没有反射，经过长距离的传输线后，S21的值就会变得很小，表示能量在传输过程中还没到达目的地，就已经消耗在路上了。
对于由2根或以上的传输线组成的网络，还会有传输线间的互参数，可以理解为近端串扰系数、远端串扰系统，注意在奇模激励和偶模激励下的S参数值不同。
需要说明的是，S参数表示的是全频段的信息，由于传输线的带宽限制，一般在高频的衰减比较大，S参数的指标只要在由信号的边缘速率表示的EMI发射带宽范围内满足要求就可以了。
回波损耗，反射系数，电压驻波比,S11这几个参数在射频微波应用中经常会碰到,他们各自的含义如下:回波损耗(Return Loss):入射功率/反射功率,为dB数值反射系数(Г):反射电压/入射电压,为标量电压驻波比(Voltage Standing Wave Ration):波腹电压/波节电压S参数:S12为反向传输系数，也就是隔离。
S21为正向传输系数，也就是增益。
S11为输入反射系数，也就是输入回波损耗，S22为输出反射系数，也就是输出回波损耗。
四者的关系：VSWR=(1+Г)/(1-Г)(1)S11=20lg(Г)(2)RL=-S11(3)以上各参数的定义与测量都有一个前提，就是其它各端口都要匹配。
这些参数的共同点：他们都是描述阻抗匹配好坏程度的参数。
其中，S11实际上就是反射系数Г，只不过它特指一个网络1号端口的反射系数。
反射系数描述的是入射电压和反射电压之间的比值，而回波损耗是从功率的角度来看待问题。
而电压驻波的原始定义与传输线有关，将两个网络连接在一起，虽然我们能计算出连接之后的电压驻波比的值，但实际上如果这里没有传输线，根本不会存在驻波。
我们实际上可以认为电压驻波比实际上是反射系数的另一种表达方式，至于用哪一个参数来进行描述，取决于怎样方便，以及习惯如何。
回波损耗、反射系数、电压驻波比以及S参数的物理意义:以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
在高速电路设计中用到:以二端口网络为例，如单根传输线，共有四个S 参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
在高速电路设计中用到的微带线或带状线，都有参考平面，为不对称结构（但平行双导线就是对称结构），所以S11不等于S22，但满足互易条件，总是有S12＝S21。
假设Port1为信号输入端口，Port2为信号输出端口，则我们关心的S参数有两个：S11和S21，S11表示回波损耗，也就是有多少能量被反射回源端（Port1）了，这个值越小越好，一般建议S11<0.1，即－20dB，S21表示插入损耗，也就是有多少能量被传输到目的端（Port2）了，这个值越大越好，理想值是1，即0dB，越大传输的效率越高，一般建S－3dB，如果网络是无耗的，那么议S21>0.7，即等于 |20log|2110只要Port1上的反射很小，就可以满足S21>0.7的要求，但通常的传输线是有耗的，尤其在GHz以上，损耗很显著，即使在Port1上没有反射，经过长距离的传输线后，S21的值就会变得很小，表示能量在传输过程中还没到达目的地，就已经消耗在路上了.对于由2根或以上的传输线组成的网络，还会有传输线间的互参数，可以理解为近端串扰系数、远端串扰系统，注意在奇模激励和偶模激励下的S参数值不同。
需要说明的是，S参数表示的是全频段的信息，由于传输线的带宽限制，一般在高频的衰减比较大，S参数的指标只要在由信号的边缘速率表示的EMI发射带宽范围内满足要求就可以了。
反射系数行波系数驻波比回波损耗1定义：天馈线匹配：阻抗匹配的优劣一般用四个参数来衡量，即反射系数，行波系数，驻波比和回波损耗，四个参数之间有固定的数值关系，使用那一个均出于习惯。
通常用的较多的是驻波比和回波损耗.电压驻波比:它是行波系数的倒数，其值在1到无穷大之间。
驻波比为1，表示完全匹配；驻波比为无穷大表示全反射，完全失配。
在移动通信系统中，一般要求驻波比小于1.5。
回波损耗：它是反射系数绝对值的倒数，以分贝值表示。
回波损耗的值在0dB的到无穷大之间，回波损耗越大表示匹配越好。
0表示全反射，无穷大表示完全匹配。
在移动通信系统中，一般要求回波损耗大于14 dB。
2公式表达2.1驻波比:S＝电压最大值/电压最小值＝Umax/Umin2.2行波系数:K＝电压最小值/电压最大值＝Umin/Umax＝(入射波振幅-反射波振幅)/(反射波振幅+入射波振幅) 2.3反射系数:P＝反射波振幅/入射波振幅＝(传输线特性阻抗-负载阻抗)/(传输线特性阻抗+负载阻抗)即P＝︱（Zb-Za）/（Zb+Za）︱取绝对值2.4回波损耗：L＝1/P＝︱（Zb+Za）/（Zb-Za）︱2.5驻波比与反射系数：S＝（1+P）/（1-P）VSWR翻译为电压驻波比(Voltage Standing Wave Ratio)，一般简称驻波比。
电磁波从甲介质传导到乙介质,会由于介质不同,电磁波的能量会有一部分被反射，从而在甲区域形成“行驻波”。
电压驻波比,指的就是行驻波的电压峰值与电压谷值之比，此值可以通过反射系数的模值计算：VSWR=(1+反射系数模值)/(1-反射系数模值）。
而入射波能量与反射波能量的比值为1：(反射系数模的平方)由上可知,驻波比越大,反射功率越高，传输效率越低。
VSWR翻译为电压驻波比(Voltage Standing Wave Ratio)，一般简称驻波比。
电磁波从甲介质传导到乙介质,会由于介质不同,电磁波的能量会有一部分被反射，从而在甲区域形成“行驻波”。
电压驻波比,指的就是行驻波的电压峰值与电压谷值之比，此值可以通过反射系数的模值计算：VSWR=(1+反射系数模值)/(1-反射系数模值）。
而入射波能量与反射波能量的比值为1：(反射系数模的平方)从能量传输的角度考虑，理想的VSWR为1:1，即此时为行波传速状态，在传输线中，称为阻抗匹配；最差时VSWR无穷大，此时反射系数模为1，为纯驻波状态，称为全反射，没有能量传输。
由上可知,驻波比越大,反射功率越高，传输效率越低。
电压驻波比（VSWR）电压驻波比（VSWR）是射频技术中最常用的参数，用来衡量部件之间的匹配是否良好。
当业余无线电爱好者进行联络时，当然首先会想到测量一下天线系统的驻波比是否接近1:1，如果接近1:1，当然好。
常常听到这样的问题：但如果不能达到1，会怎样呢？驻波比小到几，天线才算合格？为什么大小81这类老式的军用电台上没有驻波表？VSWR及标称阻抗发射机与天线匹配的条件是两者阻抗的电阻分量相同、感抗部分互相抵消。
如果发射机的阻抗不同，要求天线的阻抗也不同。
在电子管时代，一方面电子管本输出阻抗高，另一方面低阻抗的同轴电缆还没有得到推广，流行的是特性阻抗为几百欧的平行馈线，因此发射机的输出阻抗多为几百欧姆。
而现代商品固态无线电通信机的天线标称阻抗则多为50欧姆，因此商品VSWR表也是按50欧姆设计标度的。
如果你拥有一台输出阻抗为600欧姆的老电台，那就大可不必费心血用50欧姆的VSWR计来修理你的天线，因为那样反而帮倒忙。
只要设法调到你的天线电流最大就可以了。
VSWR不是1时，比较VSWR的值没有意义正因为VSWR除了1以外的数值不值得那么精确地认定（除非有特殊需要），所以多数VSWR表并没有象电压表、电阻表那样认真标定，甚至很少有VSWR给出它的误差等级数据。
由于表内射频耦合元件的相频特性和二极管非线性的影响，多数VSWR表在不同频率、不同功率下的误差并不均匀。
VSWR都＝1不等于都是好天线影响天线效果的最重要因素：谐振让我们用弦乐器的弦来加以说明。
无论是提琴还是古筝，它的每一根弦在特定的长度和张力下，都会有自己的固有频率。
当弦以固有频率振动时，两端被固定不能移动，但振动方向的张力最大。
中间摆动最大，但振动张力最松弛。
这相当于自由谐振的总长度为1/2波长的天线，两端没有电流（电流波谷）而电压幅度最大（电压波腹），中间电流最大（电流波腹）而相邻两点的电压最小（电压波谷）。
我们要使这根弦发出最强的声音，一是所要的声音只能是弦的固有频率，二是驱动点的张力与摆幅之比要恰当，即驱动源要和弦上驱动点的阻抗相匹配。
具体表现就是拉弦的琴弓或者弹拨的手指要选在弦的适当位置上。
我们在实际中不难发现，拉弓或者拨弦位置错误会影响弦的发声强度，但稍有不当还不至于影响太多，而要发出与琴弦固有频率不同的声响却是十分困难的，此时弦上各点的振动状态十分复杂、混乱，即使振动起来，各点对空气的推动不是齐心合力的，发声效率很低。
天线也是同样，要使天线发射的电磁场最强，一是发射频率必须和天线的固有频率相同，二是驱动点要选在天线的适当位置。
如果驱动点不恰当而天线与信号频率谐振，效果会略受影响，但是如果天线与信号频率不谐振，则发射效率会大打折扣。
所以，在天线匹配需要做到的两点中，谐振是最关键的因素。
在早期的发信机，例如本期介绍的71型报话机中，天线电路只用串联电感、电容的办法取得与工作频率的严格谐振，而进一步的阻抗配合是由线圈之间的固定耦合确定死的，在不同频率下未必真正达到阻抗的严格匹配，但是实际效果证明只要谐振就足以好好工作了。
因此在没有条件做到VSWR绝对为1时，业余电台天线最重要的调整是使整个天线电路与工作频率谐振。
天线的驻波比和天线系统的驻波比天线的VSWR需要在天线的馈电端测量。
但天线馈电点常常高悬在空中，我们只能在天线电缆的下端测量VSWR，这样测量的是包括电缆的整个天线系统的VSWR。
当天线本身的阻抗确实为50欧姆纯电阻、电缆的特性阻抗也确实是50欧姆时，测出的结果是正确的。
当天线阻抗不是50欧姆时而电缆为50欧姆时，测出的VSWR 值会严重受到天线长度的影响，只有当电缆的电器长度正好为波长的整倍数时、而且电缆损耗可以忽略不计时，电缆下端呈现的阻抗正好和天线的阻抗完全一样。
但即便电缆长度是整倍波长，但电缆有损耗，例如电缆较细、电缆的电气长度达到波长的几十倍以上，那么电缆下端测出的VSWR还是会比天线的实际VSWR低。
所以，测量VSWR时，尤其在UHF以上频段，不要忽略电缆的影响。
不对称天线我们知道偶极天线每臂电气长度应为1/4波长。
那么如果两臂长度不同，它的谐振波长如何计算？是否会出现两个谐振点？如果想清了上述琴弦的例子，答案就清楚了。
系统总长度不足3/4波长的偶极天线（或者以地球、地网为镜象的单臂天线）只有一个谐振频率，取决于两臂的总长度。
两臂对称，相当于在阻抗最低点加以驱动，得到的是最低的阻抗。
两臂长度不等，相当于把弓子偏近琴马拉弦，费的力不同，驱动点的阻抗比较高一些，但是谐振频率仍旧是一个，由两臂的总长度决定。
如果偏到极端，一臂加长到1/2波长而另一臂缩短到0，驱动点阻抗增大到几乎无穷大，则成为端馈天线，称为无线电发展早期用在汽艇上的齐柏林天线和现代的1/2波长R7000垂直天线，当然这时必须增加必要的匹配电路才能连接到50欧姆的低阻抗发射机上。
