球面全景图像的拼接算法研究

全景图像拼接算法的研究与实现的开题报告一、选题背景与意义全景图像拼接技术是近年来计算机视觉领域的研究热点之一。

全景图像拼接是指将多个单幅图像拼接成一个完整的全景图像。

在实际应用中，全景图像拼接技术已经被广泛应用于航拍、地图制作、虚拟现实等领域，为人们的工作和生活带来了巨大的便利。

全景图像拼接的主要难点在于如何准确地识别并匹配图像中的关键点，并将多个图像进行精准拼接，以实现衔接自然、无缝衔接、清晰高清的全景图像的创建。

因此，该选题的研究和实现对于推动计算机视觉技术的发展和广泛应用具有重要的意义和应用价值。

二、主要研究内容和技术路线本选题主要研究和实现如下内容：1. 了解和掌握全景图像拼接相关的基本理论和算法，包括图像特征提取、关键点匹配、图像变换、图像融合等。

2. 分析和比较国内外常见的全景图像拼接算法，探索算法的优缺点以及适用场景。

3. 针对实际情况，进一步优化和改进算法，提升全景图像拼接的精度和效率。

4. 实现和验证算法，并通过实验和评估验证算法的正确性和性能。

技术路线如下：1. 对全景图像拼接技术和相关理论进行深入学习和分析，梳理各种拼接算法的主要思路和优缺点。

2. 实现针对不同场景的全景图像拼接算法，并使用统一的评估指标进行实验和比较。

3. 对算法进行优化和改进，并进行实验对比。

4. 编写论文，撰写实验和算法实现的细节部分，并将论文中的理论和实验结果进行分析和总结。

三、预期成果1. 掌握全景图像拼接相关的基本理论和算法，包括图像特征提取、关键点匹配、图像变换、图像融合等。

2. 深刻理解国内外常见的全景图像拼接算法的优缺点和适用场景，并能在实际工作中针对不同场景选择合适的算法进行应用。

3. 实现和比较多种全景图像拼接算法，并掌握其实现细节和对各种因素的敏感性。

4. 对算法进行优化和改进，提升拼接效果和效率。

5. 发表相关论文，并在计算机视觉领域获得一定的学术成就和影响力。

四、可行性分析与计划进度本选题的可行性主要表现在以下几个方面：1. 实践基础扎实，具备计算机视觉、图像处理等方面的相关基础。

全景图像拼接技术综述与改进概述：全景图像拼接技术是指将多张相互有重叠区域的图像通过某种算法的处理，合成为一张无缝衔接的全景图像的过程。

全景图像拼接技术在虚拟现实、摄影、地理信息系统等领域具有广泛应用。

本文将对全景图像拼接技术的原理、算法以及当前的改进方法进行综述。

一、全景图像拼接技术的原理全景图像拼接技术的实现主要包含以下几个步骤：1. 特征提取与匹配：通过检测图像中的特征点，并计算特征描述子，从而实现不同图像之间的特征匹配。

2. 图像对齐：通过特征点匹配结果，确定图像之间的相对位置关系，并进行图像的配准，使得其能够对齐。

3. 图像融合：将对齐后的图像进行融合，消除拼接边缘的不连续性，实现无缝衔接的全景图像输出。

二、当前的全景图像拼接算法1. 基于特征点的算法：例如SIFT（尺度不变特征变换）和SURF（加速稳健特征）算法，通过提取图像的局部特征点，并进行匹配。

这种算法能够识别出旋转、尺度和视角变化，但对于大尺度图像的拼接效果有限。

2. 基于全局变换的算法：例如全景图像的球面投影映射（Spherical Projection Mapping）算法和全景图像的柱面投影映射（Cylindrical Projection Mapping）算法。

这些算法通过将图像映射为球面或柱面，并进行参数化变换来实现图像的拼接，能够处理大尺度图像，但在局部区域的拼接上可能存在一定的失真。

3. 基于深度学习的算法：近年来，深度学习技术在图像处理领域取得了重大突破。

通过使用深度卷积神经网络，如Pix2Pix和CycleGAN等模型，能够将拼接任务转化为图像到图像的转换问题，取得了较好的拼接效果。

三、全景图像拼接技术的改进方法1. 自动拼接线选取算法：采用自适应拼接线选取算法，根据特征点的分布和拼接图像的几何结构，自动选择合适的拼接线，减少拼接过程中的人工干预，提高拼接效率和准确性。

2. 拼接失真校正算法：解决基于全局变换的算法中局部区域存在的失真问题。

课程大作业实验报告全景图像拼接研究课程名称：数字图像处理指导教师邓继忠报告提交日期 2011年12月8日项目答辩日期2011年12月9日摘要图像拼接技术就是将数张有重叠部分的图像(可能是不同时间、不同视角或者不同传感器获得的)拼成一幅大型的无缝高分辨率图像的技术。

本实验对截图，实拍图像进行图像的拼接，通过较精确的算法，将图片进行匹配融合拼接，最终得到无缝拼接的大角度图像。

目录1全景图像拼接背景及要求 (1)1.1项目前景 (1)1.2作业要求 (1)2全景图像拼接原理说明 (1)2.1什么是全景图像拼接 (1)2.2匹配拼接基本原理 (1)3程序设计 (3)3.1程序流程图及说明 (3)3.2程序主要模块介绍 (4)3.3算法实现的关键问题及解决方法 (6)4实验结果与分析 (7)4.1实验结果 (7)4.2项目创新处 (10)4.3存在问题及改进设想 (10)5心得体会 (10)6参考文献 (11)1全景图像拼接背景及要求1.1项目前景给定某个场景的一组互相有重叠的局部图像，如何生成包含着这组局部图像的新的较大的视图，称为图像的拼接(stitch)问题，有时也称为图像镶嵌(mosaic)。

图像拼接技术的研究是在现实应用的需求下逐渐发展起来的，现已成为计算机视觉和计算机图形学的研究焦点。

图像拼接技术广泛应用于数字视频、MPEG-4 编码、运动分析、虚拟现实技术、遥感图像处理、医学图像分析等领域。

1.2作业要求1）自行搜集与阅读相关的图像全景拼接的资料；2 ）尝试对全景图像拼接进行编程，可以考虑采用上述三种函数。

3 ）在校园采集图像，进行全景拼接实验，并改进程序，尽可能做到无缝拼接。

2全景图像拼接原理说明2.1什么是全景图像拼接全景图像拼接是利用照相机平移或旋转得到的部分重叠图像样本生成一个较大的甚至左右对接的全方位图像的场景绘制方法。

2.2基本原理（匹配拼接）2.2.1图像获取首先网上下载图片截取分块，也可实拍取景图像。

全景图像拼接技术研究及应用近几年，全景图像（Panorama）的应用越来越广泛，如旅游景点展示、地图制作、VR（虚拟现实）和AR（增强现实）等应用。

全景图像拼接技术是实现全景图像的关键技术，其主要目标是将多幅重叠的图像拼接为无缝的全景图像。

本文将着重探讨全景图像拼接技术的研究现状和应用。

一、全景图像拼接技术的研究现状1. 传统方法传统的全景图像拼接方法主要包括两种：基于特征点法和基于区域分割法。

前者是将所有图像的特征点匹配，并基于配对点拼接成全景图像；后者则是通过图像的最大重叠区域来进行拼接，适用于图像没有重大的形变或视角变化等情况。

这两种方法的缺点都是易受噪声和遮挡等问题的影响，导致拼接的效果不理想。

2. 基于深度学习的方法近年来，深度学习技术的崛起对于全景图像拼接技术的提升也起到了重要的作用。

通过使用卷积神经网络（Convolutional Neural Networks, CNN），可以提高全景图像拼接的效率和准确性。

2016年，百度提出了一种名为“DeepPano”的深度学习全景图像拼接算法，该方法利用神经网络从大量单张图像中学习特征和相机参数。

与传统方法相比，DeepPano算法具有更高的拼接速度和更好的拼接质量。

3. 基于视频的方法基于视频的全景图像拼接技术最近也引起了广泛的关注。

与多张照片的拼接不同，视频是连续的图像序列，具有更多的信息和上下文。

基于视频的全景图像拼接方法可以通过视频的连续性进一步提高拼接效果。

二、全景图像拼接技术的应用1. 地图制作全景图像拼接技术在地图制作上有广泛的应用。

通过利用卫星遥感图像、无人机摄影图像等数据源，可以快速生成高质量的地图制品，研究人员还利用全景图像拼接技术在地图中嵌入了VR功能，以帮助用户更好地了解地理信息。

2. 旅游景点展示全景图像拼接技术在旅游景点展示上也有广泛的应用。

通过拍摄景区周围的多张照片，将其拼接成一张完整的全景图像，游客可以更好地了解景区的地形、景观等信息。

全景图像的拼接技术研究的开题报告一、研究背景全景图像在计算机视觉和虚拟现实等领域中具有广泛的应用。

它可以模拟现实环境中360度的场景，提供更为真实的视觉体验。

全景图像的制作需要将多张图片拼接在一起，形成一个无缝的全景图。

因此，全景图像拼接技术的研究对于提高全景图像制作的效率和质量具有重要意义。

二、研究目的本研究旨在探究全景图像的拼接技术，开发一种高效、准确地拼接算法，用于处理不同角度和不同距离拍摄的多张图片，实现全景图像的制作。

三、研究内容和方法本研究的主要内容包括以下几个方面：1. 全景图像拼接算法的研究通过对全景图像拼接算法的分析和研究，确定一种适用于不同场景和不同拍摄条件的最佳算法。

主要考虑图像拼接的准确性、速度、效果等因素。

2. 图像预处理技术的研究在进行图像拼接之前，需要对图片进行一些预处理，以便拼接算法能够更好地处理图片。

本研究将研究图像预处理技术，如图像去噪、校正、对齐等。

3. 实验设计本研究将通过对不同场景和不同拍摄条件下的多张图片进行拍摄和采集，并使用开发的全景图像拼接算法进行拼接。

通过对结果的比较和分析，验证算法的准确性和效果。

四、研究意义本研究的结果将对全景图像拼接技术的发展具有指导意义。

通过研究和开发高效、准确的全景图像拼接算法，可以进一步提高全景图像的制作效率和质量。

同时，也有助于推动全景图像的应用和发展。

五、预期成果本研究的预期成果包括以下几个方面：1. 开发出高效、准确的全景图像拼接算法，实现图片无缝拼接。

2. 提出适用于图像拍摄的预处理技术，提高图像拼接的准确性和效率。

3. 通过实验，验证算法的准确性和效果，提供有力的实证证据。

六、工作计划本研究的工作计划分为以下几个阶段：1. 阶段一（1-2周）：收集相关文献，对全景图像拼接技术进行分析和研究。

2. 阶段二（2-3周）：开发全景图像拼接算法，并进行初步测试，确定算法的优化方向。

3. 阶段三（3-4周）：提出预处理技术，并对算法进行进一步优化。

第6章全景图像的拼接技术全景图像(全景图)的拼接是指利用摄像机的平移或旋转得到的部分重叠的图像样本，生成一个较大的甚至360°的全方位图像的场景绘制方法。

换句话说，就是给定某个真实场景的一组局部图像，然后对这一组图像进行拼接，生成包含这组局部图像的新视图。

目前全景图像基本可分为柱面、球面、立方体等形式，以柱面和球面全景图最易实现而普遍采用。

本节主要介绍柱面和球面全景图像的拼接算法。

全景图的拼接一般有以下几个步骤。

(1)将从真实世界中拍摄的一组照片以一定方式投影到统一的空间面上，如立方体、圆柱体和球体表面等，这样这组照片就具有统一的参数空间坐标。

(2)在这个统一的空间对相邻图像进行比较，以确定可匹配的区域位置。

(3)将图像重叠区域进行融合处理，拼接成全景图。

在全景图的拼接中，一般都是根据图像序列中相邻两幅图像的重叠区域的相似性来实现的，有基于特征的方法和直接方法等。

本章将主要从基于特征的方法和直接方法两方面介绍柱面和球面全景图像的拼接算法技术。

6.1 柱面全景图像拼接技术本节分为两部分：第一部分是基于特征的拼接算法，这种算法主要从两幅图像中选择一系列特征，然后根据相似性原则进行图像间的特征匹配，这一部分介绍了基于特征点和特征块匹配的全景图像拼接算法；第二部分是基于相位相关拼接算法，这种方法是直接从图像的重叠区域对应像素灰度值出发考虑，利用所有可利用的数据实现很精准的匹配。

6.1.1基于特征的拼接算法1.基于特征点的拼接算法本节提出一种基于特征点匹配的柱面全景图像拼接算法。

首先将360°环绕拍摄的序列图像投影到柱面坐标系下：然后提取各图像的尺寸不变特征变换(Scale Invariant Feature Transform, SIFT)特征点，通过特征点匹配完成两幅图像的配准；再根据配准结果计算出图像间的变换参数；最后采用加权平均的融合方法对两幅图像进行无缝拼接。

1)柱面投影变换在进行柱面全景图的拼接过程中，为了保持实际场景中的空间约束关系和实际场景的视觉一致性，需将拍摄得到的反映各自投影平面的重叠图像序列映射到一个标准的柱面坐标空间上，即柱面投影，得到柱面图像序列，再进行拼接得到柱面全景图。

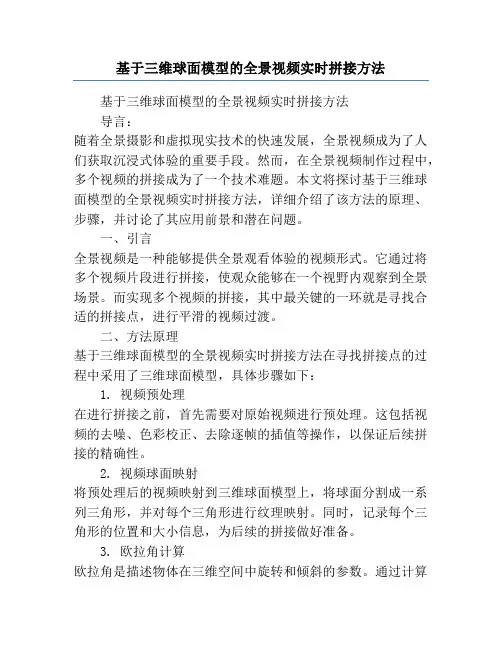

基于三维球面模型的全景视频实时拼接方法基于三维球面模型的全景视频实时拼接方法导言：随着全景摄影和虚拟现实技术的快速发展，全景视频成为了人们获取沉浸式体验的重要手段。

然而，在全景视频制作过程中，多个视频的拼接成为了一个技术难题。

本文将探讨基于三维球面模型的全景视频实时拼接方法，详细介绍了该方法的原理、步骤，并讨论了其应用前景和潜在问题。

一、引言全景视频是一种能够提供全景观看体验的视频形式。

它通过将多个视频片段进行拼接，使观众能够在一个视野内观察到全景场景。

而实现多个视频的拼接，其中最关键的一环就是寻找合适的拼接点，进行平滑的视频过渡。

二、方法原理基于三维球面模型的全景视频实时拼接方法在寻找拼接点的过程中采用了三维球面模型，具体步骤如下：1. 视频预处理在进行拼接之前，首先需要对原始视频进行预处理。

这包括视频的去噪、色彩校正、去除逐帧的插值等操作，以保证后续拼接的精确性。

2. 视频球面映射将预处理后的视频映射到三维球面模型上，将球面分割成一系列三角形，并对每个三角形进行纹理映射。

同时，记录每个三角形的位置和大小信息，为后续的拼接做好准备。

3. 欧拉角计算欧拉角是描述物体在三维空间中旋转和倾斜的参数。

通过计算每个视频片段的起始欧拉角和终止欧拉角，得到两个相邻视频之间的旋转和倾斜参数。

4. 拼接点匹配通过比较两个相邻视频中的特征点，使用特征匹配算法寻找拼接点。

在球面模型中，特征点的匹配是通过计算每个三角形的法线向量和颜色信息进行的。

5. 视频拼接找到拼接点后，通过线性插值的方式将两个相邻视频进行平滑过渡，并将它们拼接在一起。

平滑过渡的关键在于欧拉角的调整，保证拼接点处的视频连贯性。

三、方法步骤1. 视频预处理a. 去噪：使用去噪算法对视频进行降噪处理，提高视频质量。

b. 色彩校正：通过色彩校正算法调整视频的亮度、对比度和饱和度，使色彩更加真实。

c. 去除插值：去除连续帧之间的插值，减小视频中的运动模糊。
