双极型晶体管(BJT)(精)

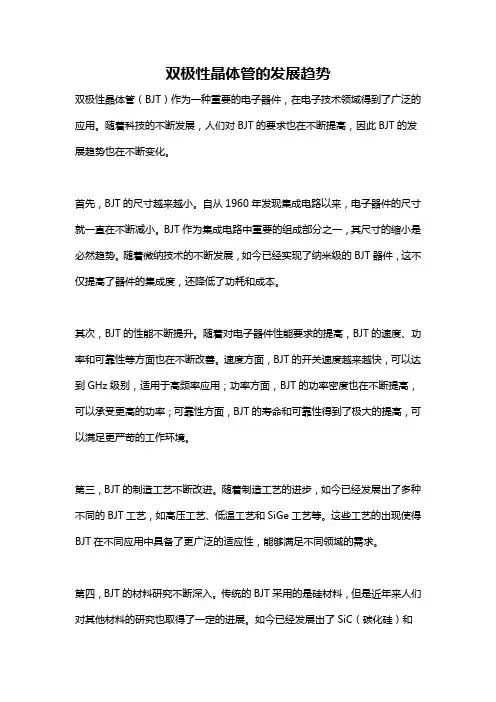

双极性晶体管的发展趋势双极性晶体管（BJT）作为一种重要的电子器件，在电子技术领域得到了广泛的应用。

随着科技的不断发展，人们对BJT的要求也在不断提高，因此BJT的发展趋势也在不断变化。

首先，BJT的尺寸越来越小。

自从1960年发现集成电路以来，电子器件的尺寸就一直在不断减小。

BJT作为集成电路中重要的组成部分之一，其尺寸的缩小是必然趋势。

随着微纳技术的不断发展，如今已经实现了纳米级的BJT器件，这不仅提高了器件的集成度，还降低了功耗和成本。

其次，BJT的性能不断提升。

随着对电子器件性能要求的提高，BJT的速度、功率和可靠性等方面也在不断改善。

速度方面，BJT的开关速度越来越快，可以达到GHz级别，适用于高频率应用；功率方面，BJT的功率密度也在不断提高，可以承受更高的功率；可靠性方面，BJT的寿命和可靠性得到了极大的提高，可以满足更严苛的工作环境。

第三，BJT的制造工艺不断改进。

随着制造工艺的进步，如今已经发展出了多种不同的BJT工艺，如高压工艺、低温工艺和SiGe工艺等。

这些工艺的出现使得BJT在不同应用中具备了更广泛的适应性，能够满足不同领域的需求。

第四，BJT的材料研究不断深入。

传统的BJT采用的是硅材料，但是近年来人们对其他材料的研究也取得了一定的进展。

如今已经发展出了SiC（碳化硅）和GaAs（砷化镓）等新材料的BJT，这些材料具有更好的导电和导热性能，能够在高温、高压等恶劣环境下工作。

最后，BJT与其他器件的集成程度越来越高。

随着集成电路技术的不断发展，人们将BJT与其他器件进行集成，形成了更复杂的电路结构。

例如，将BJT与MOSFET（金属氧化物半导体场效应晶体管）等器件集成在一起，形成了BiCMOS （双极性CMOS）器件，具备了BJT和MOSFET的优点，适用于更广泛的应用领域。

综上所述，双极性晶体管的发展趋势主要包括尺寸的缩小、性能的提升、制造工艺的改进、材料的研究和与其他器件的集成。

工艺设计报告一．双极性三极管（BJT ）简介双极性晶体管是集成电路中应用最广泛也是最重要的半导体器件之一，其发明者威廉·肖克利、约翰·巴丁和沃尔特·豪泽·布喇顿因此被授予了1956年的诺贝尔物理学奖。

三极管的外形如下图所示，而类型有PNP 和NPN 两种，主要以NPN BJT 为例进行讨论。

结构：n+p nEI BI CI 发射极基极集电极基本结构：埋层n +P 衬底p+p +pn +n+2so E Bcp 衬底集电极2sio 2sio p +p +2sio n +埋层p 基区n 外延p 沟道阻挡层发射区n +基区n34Ni N 隔离氧化物二．NPN BJT 的工艺制备流程 1. 衬底制备衬底采用轻掺杂的P 型硅p 型si2. 埋层制备为了减小集电区的串联电阻，并减小寄生PNP管的影响，在集电区的外延层和衬底间通常要制作N+埋层。

首先在衬底上生长一层二氧化硅，并进行一次光刻，刻蚀出埋层区域，然后注入N型杂质（如磷、砷等），再退火（激活）杂质。

埋层材料选择标准是杂质在硅中的固溶度要大，以降低集电区的串联电阻；在高温下，杂质在硅中的扩散系数要小，以减少制作外延层时的杂质扩散效应；杂质元素与硅衬底的晶格匹配要好以减小应力，最好是采用砷。

3.外延层去除全部二氧化硅后，外延生长一层轻掺杂的硅。

此外延层作为集电区。

整个双极型集成电路便制作在这一外延层上。

外延生长主要考虑电阻率和厚度。

为减少结电容，提高击穿电压，降低后续工艺过程中的扩散效应，电阻率应尽量高一些；但为了降低集电区串联电阻，又希望它小一些。

4. 形成隔离区先生长一层二氧化硅，然后进行二次光刻，刻蚀出隔离区，接着预淀积硼（或者采用离子注入），并退火使杂质推进到一定距离，形成P 型隔离区。

这样器件之间的电绝缘就形成了。

5. 深集电极接触的制备这里的“深”指集电极接触深入到了N型外延层的内部。

为降低集电极串联电阻，需要制备重掺杂的N 型接触，进行第三次光刻，刻蚀出集电极，再注入（或扩散）磷并退火。

绝缘栅双极型晶体管一、 IGBT介绍IGBT(Insulated Gate Bipolar Transistor)，绝缘栅双极晶体管，是由BJT(双极型)和MOS()组成的复合全控型驱动式功率, 兼有MOSFET的高输入阻抗和GTR的低导通压降两方面的优势。

GTR饱和压降低，载流密度大，但驱动较大；MOSFET驱动功率很小，开关速度快，但导通压降大，载流密度小。

IGBT综合了以上两种的优势，驱动功率小而饱和压降低。

超级适合应用于为600V及以上的变流系统如交流电机、变频器、、照明电路、牵引传动等领域。

二、 IGBT的结构左侧所示为一个N沟道增强型绝缘栅双极结构， N+区称为源区，附于其上的电极称为源极（即发射极E）。

P+区称为漏区。

的操纵区为栅区，附于其上的电极称为（即门极G）。

沟道在紧靠栅区边界形成。

在C、E两极之间的P型区（包括P+和P-区）（沟道在该区域形成），称为亚沟道区（Subchannel region）。

而在漏区另一侧的P+区称为漏注入区（Drain injector），它是IGBT特有的，与漏区和亚沟道区一路形成PNP，起发射极的作用，向漏极注入空穴，进行导电调制，以降低器件的通态。

附于漏注入区上的电极称为漏极（即集电极C）。

IGBT的开关作用是通过加正向栅极电压形成沟道，给PNP(原先为NPN)晶体管提供基极，使IGBT导通。

反之，加反向门极电压排除沟道，切断基极电流，使IGBT关断。

IGBT的驱动方式和MOSFET大体相同，只需操纵输入极N-沟道MOSFET，因此具有高输入阻抗特性。

当MOSFET的沟道形成后，从P+基极注入到N-层的空穴（少子），对N-层进行电导调制，减小N-层的，使IGBT在高电压时，也具有低的通态电压。

三、关于IGBT的测试IGBT模块的测试分为两大类:一类是静态参数测试，即在IGBT模块结温为25C时进行测试，现在IGBT工作在非开关状态；另一类是动态参数测试，即在IGBT模块结温为1时进行测试，现在IGBT工作在开关状态。

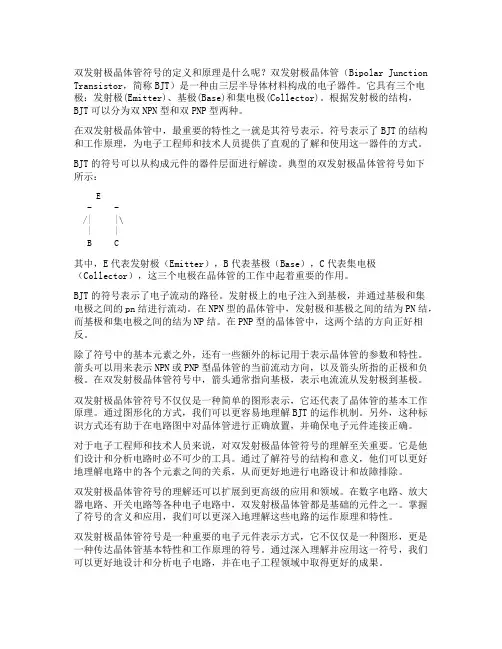

双发射极晶体管符号的定义和原理是什么呢？双发射极晶体管（Bipolar Junction Transistor，简称BJT）是一种由三层半导体材料构成的电子器件。

它具有三个电极：发射极(Emitter)、基极(Base)和集电极(Collector)。

根据发射极的结构，BJT可以分为双NPN型和双PNP型两种。

在双发射极晶体管中，最重要的特性之一就是其符号表示。

符号表示了BJT的结构和工作原理，为电子工程师和技术人员提供了直观的了解和使用这一器件的方式。

BJT的符号可以从构成元件的器件层面进行解读。

典型的双发射极晶体管符号如下所示：E- -/| |\| |B C其中，E代表发射极（Emitter），B代表基极（Base），C代表集电极（Collector），这三个电极在晶体管的工作中起着重要的作用。

BJT的符号表示了电子流动的路径。

发射极上的电子注入到基极，并通过基极和集电极之间的pn结进行流动。

在NPN型的晶体管中，发射极和基极之间的结为PN结，而基极和集电极之间的结为NP结。

在PNP型的晶体管中，这两个结的方向正好相反。

除了符号中的基本元素之外，还有一些额外的标记用于表示晶体管的参数和特性。

箭头可以用来表示NPN或PNP型晶体管的当前流动方向，以及箭头所指的正极和负极。

在双发射极晶体管符号中，箭头通常指向基极，表示电流流从发射极到基极。

双发射极晶体管符号不仅仅是一种简单的图形表示，它还代表了晶体管的基本工作原理。

通过图形化的方式，我们可以更容易地理解BJT的运作机制。

另外，这种标识方式还有助于在电路图中对晶体管进行正确放置，并确保电子元件连接正确。

对于电子工程师和技术人员来说，对双发射极晶体管符号的理解至关重要。

它是他们设计和分析电路时必不可少的工具。

通过了解符号的结构和意义，他们可以更好地理解电路中的各个元素之间的关系，从而更好地进行电路设计和故障排除。

双发射极晶体管符号的理解还可以扩展到更高级的应用和领域。

bipolar晶体管原理摘要：一、引言二、双极晶体管的工作原理1.结构与分类2.工作原理三、双极晶体管的特性1.静态特性2.动态特性四、双极晶体管的应用领域五、结论正文：【引言】双极晶体管（Bipolar Junction Transistor，简称BJT）是一种最基本的半导体器件，具有放大和开关等功能，是构成各种电子设备的基本单元。

它在现代电子技术中有着广泛的应用，如放大器、振荡器、计算机等。

本文将详细介绍双极晶体管的工作原理、特性及其应用领域。

【双极晶体管的工作原理】【结构与分类】双极晶体管由三个区域组成：n型区（发射极，Emitter，E）、p型区（基极，Base，B）和n型区（集电极，Collector，C）。

发射极和集电极之间的电流可以通过控制基极电流来调节，这就是双极晶体管能够放大和开关的原因。

根据电流放大系数不同，双极晶体管可以分为两类：NPN型和PNP型。

NPN型晶体管的发射极是电子浓度较低的n型区，基极是电子浓度较高的p 型区，集电极是电子浓度较低的n型区；而PNP型晶体管的发射极是电子浓度较高的p型区，基极是电子浓度较低的n型区，集电极是电子浓度较高的p 型区。

【工作原理】双极晶体管的工作原理主要是利用基极电流来控制发射极和集电极之间的电流。

当基极电流增大时，发射极的电子会增多，这些电子会通过基区，进入集电区，从而使集电极电流增大。

反之，当基极电流减小时，发射极的电子减少，集电极电流也会相应减小。

这就是双极晶体管的电流放大作用。

【双极晶体管的特性】【静态特性】双极晶体管的静态特性主要表现在输入电阻、输出电阻和电流放大系数三个方面。

输入电阻是指基极对发射极的电阻，输出电阻是指集电极对基极的电阻。

电流放大系数是指集电极电流与基极电流之比。

【动态特性】双极晶体管的动态特性主要是指其频率响应。

随着工作频率的增加，双极晶体管的电流放大系数会降低，直至趋于零。

当工作频率过高时，双极晶体管将无法正常工作。

芯片工艺bjt器件-概述说明以及解释1.引言1.1 概述BJT器件是一种重要的半导体器件，广泛应用于电子电路中。

它是由三个掺杂不同类型的半导体材料组成的结构，包括发射极、基极和集电极。

BJT器件具有放大、开关和稳定电流的功能，是现代电子器件中不可或缺的一部分。

本文将重点介绍芯片工艺对BJT器件性能的影响。

芯片工艺是制造半导体器件的关键步骤，直接影响到器件的性能和稳定性。

了解芯片工艺对BJT器件的影响，有助于提高器件的工作效率和可靠性。

通过对BJT器件的基本原理、芯片工艺对性能的影响以及制造过程的详细介绍，本文旨在帮助读者更深入地了解BJT器件，为相关领域的研究和应用提供参考和指导。

文章结构部分的内容如下：1.2 文章结构本文分为三个部分来探讨芯片工艺对BJT器件的影响。

首先，我们将介绍BJT器件的基本原理，包括其结构和工作原理。

接着，我们将详细讨论芯片工艺对BJT器件性能的影响，分析不同工艺参数对器件性能的影响。

最后，我们将深入探讨BJT器件的制造过程，介绍制造过程中的关键步骤和技术。

通过本文的探讨，读者将了解到芯片工艺在BJT器件中的重要性，以及不同工艺对器件性能的影响，从而为相关领域的研究和应用提供参考依据。

1.3 目的：本文旨在探讨芯片工艺对BJT器件性能的影响，通过介绍BJT器件的基本原理和制造过程，分析芯片工艺在BJT器件中的应用及优化方向。

通过研究芯片工艺对BJT器件性能的影响，可以更好地了解器件的工作原理和性能特点，为进一步提升器件性能和研发更先进的电子器件提供参考。

同时，本文也将展望BJT器件在未来的发展趋势，为相关领域的研究和应用提供参考。

2.正文2.1 BJT器件的基本原理BJT（双极型晶体管）是一种三端元件，通常由P型半导体和N型半导体层叠而成。

它由两个PN结组成，分别称为发射结和集电结。

三个端子分别为发射极（E）、基极（B）和集电极（C）。

BJT工作的基本原理是基区的控制作用。

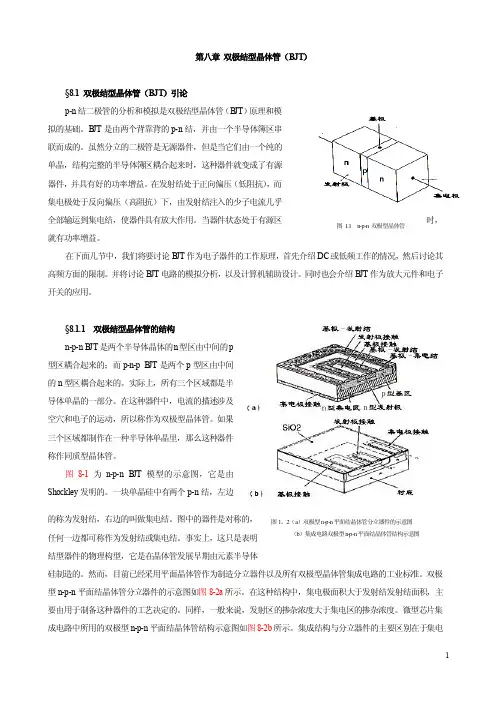

第八章 双极结型晶体管（BJT ）§8.1 双极结型晶体管（BJT ）引论p-n 结二极管的分析和模拟是双极结型晶体管（B JT ）原理和模拟的基础。

B JT 是由两个背靠背的p-n 结，并由一个半导体簿区串联而成的。

虽然分立的二极管是无源器件，但是当它们由一个纯的单晶，结构完整的半导体簿区耦合起来时，这种器件就变成了有源器件，并具有好的功率增益。

在发射结处于正向偏压（低阻抗），而集电极处于反向偏压（高阻抗）下，由发射结注入的少子电流几乎全部输运到集电结，使器件具有放大作用。

当器件状态处于有源区时，就有功率增益。

在下面几节中，我们将要讨论B JT 作为电子器件的工作原理，首先介绍DC 或低频工作的情况，然后讨论其高频方面的限制。

并将讨论B JT 电路的模拟分析，以及计算机辅助设计。

同时也会介绍B JT 作为放大元件和电子开关的应用。

§8.1.1 双极结型晶体管的结构n-p-n B JT 是两个半导体晶体的n 型区由中间的p 型区耦合起来的；而p-n-p B JT 是两个p 型区由中间的n 型区耦合起来的。

实际上，所有三个区域都是半导体单晶的一部分。

在这种器件中，电流的描述涉及空穴和电子的运动，所以称作为双极型晶体管。

如果三个区域都制作在一种半导体单晶里，那么这种器件称作同质型晶体管。

图8-1为n-p-n B JT 模型的示意图，它是由Shockley 发明的。

一块单晶硅中有两个p-n 结，左边的称为发射结，右边的叫做集电结。

图中的器件是对称的，任何一边都可称作为发射结或集电结。

事实上，这只是表明结型器件的物理构型，它是在晶体管发展早期由元素半导体硅制造的。

然而，目前已经采用平面晶体管作为制造分立器件以及所有双极型晶体管集成电路的工业标准。

双极型n-p-n 平面结晶体管分立器件的示意图如图8-2a 所示。

在这种结构中，集电极面积大于发射结发射结面积，主要由用于制备这种器件的工艺决定的。

双极型晶体管工作原理双极型晶体管（BJT）是一种常见的电子器件，其工作原理基于PN结的导电特性。

BJT有三个电极，分别是基极（base）、发射极（emitter）和集电极（collector）。

BJT是一种由两个PN结组成的三层结构，有两种类型：NPN型和PNP型。

NPN型的BJT中，基极是P型半导体，发射极是N型半导体，集电极是P型半导体。

PNP型的BJT中，基极是N型半导体，发射极是P型半导体，集电极是N型半导体。

当正向偏置施加在PN结上时，使得发射结正向偏置而集电结反向偏置。

这导致基区中的载流子浓度增加，使得基区变得导电。

当在基极-发射极之间施加一个小的输入电压时，基区中的浓度变化，导致发射极-基极电流（IE）的变化。

根据BJT的放大特性，这个微小的输入电流变化将导致集电极-发射极电流（IC）的大幅度变化。

因此，BJT可以作为电流放大器使用。

通过控制基极-发射极电流，可以得到更大的集电极-发射极电流。

这使得BJT适用于放大和开关电路。

在放大器中，输入信号通过调节基极-发射极电流来放大输出信号。

在开关电路中，可以在集电极-发射极之间形成开关效应。

需要注意的是，BJT的工作原理受到PN结正向偏置、反向偏置和饱和的影响。

在正常工作区域内，BJT是活跃的，并能放大电信号。

然而，当发射极-基极电流超过一定限制时，BJT会进入饱和区，导致性能下降。

总结起来，双极型晶体管的工作原理是通过控制基极-发射极电流来放大集电极-发射极电流。

这使得BJT成为一种重要的电子元件，在电路中广泛应用于放大和开关的功能。

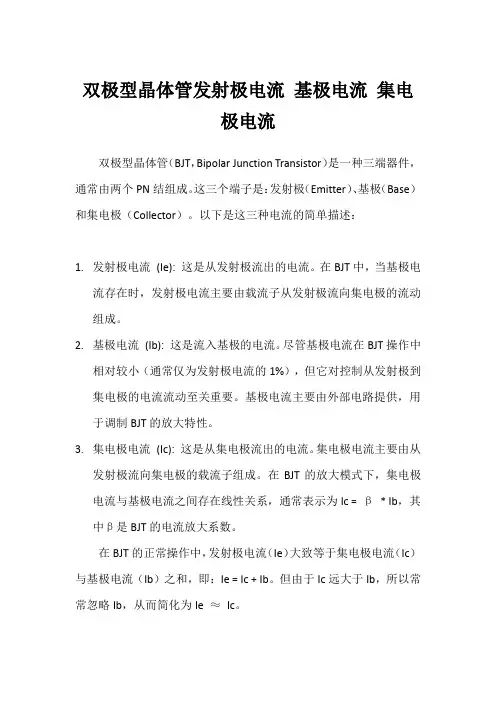

双极型晶体管发射极电流基极电流集电
极电流
双极型晶体管（BJT，Bipolar Junction Transistor）是一种三端器件，通常由两个PN结组成。

这三个端子是：发射极（Emitter）、基极（Base）和集电极（Collector）。

以下是这三种电流的简单描述：
1.发射极电流(Ie): 这是从发射极流出的电流。

在BJT中，当基极电
流存在时，发射极电流主要由载流子从发射极流向集电极的流动组成。

2.基极电流(Ib): 这是流入基极的电流。

尽管基极电流在BJT操作中
相对较小（通常仅为发射极电流的1%），但它对控制从发射极到集电极的电流流动至关重要。

基极电流主要由外部电路提供，用于调制BJT的放大特性。

3.集电极电流(Ic): 这是从集电极流出的电流。

集电极电流主要由从
发射极流向集电极的载流子组成。

在BJT的放大模式下，集电极电流与基极电流之间存在线性关系，通常表示为Ic = β* Ib，其中β是BJT的电流放大系数。

在BJT的正常操作中，发射极电流（Ie）大致等于集电极电流（Ic）与基极电流（Ib）之和，即：Ie = Ic + Ib。

但由于Ic远大于Ib，所以常常忽略Ib，从而简化为Ie ≈Ic。

需要注意的是，这些描述是基于BJT的放大模式。

在BJT的截止和饱和模式下，电流关系会有所不同。

bjt的基本结构BJT（双极性晶体管）是一种主要用于电子电路中的半导体元件。

它是一种三层结构的晶体管，包括P型、N型半导体材料和中间的P型区域（基区）。

BJT被用于实现放大器、开关、振荡器等电路装置。

下面是BJT的基本结构。

1. BJT的结构BJT的结构包括三个区域，分别是集电极（collector）、发射极（emitter）和基极（base）。

这三个区域都是由掺杂不同类型半导体材料构成的。

其中，集电极是掺杂的N型或P型半导体材料，发射极是掺杂的N型或P型半导体材料，而基极则是掺杂的相反类型半导体材料。

2. PNP和NPN型BJT的区别BJT可以分为PNP型和NPN型两种。

在PNP晶体管中，集电极和发射极都是P型的，而基极是N型的。

在NPN晶体管中，集电极和发射极都是N型的，而基极是P型的。

PNP和NPN的区别在于掺杂区域的类型相反。

3. BJT的工作原理BJT的工作原理与控制方式类似于二极管。

当PNP晶体管的基极接收到正电荷时，基极区域中的P型掺杂物将开始释放空穴，这些空穴会移动到N型掺杂物中，并沿着连接PNP晶体管的连接线上移动向集电极。

而在NPN晶体管中，当基极接收到负电荷时，电子会从N型掺杂物中流向P型掺杂物中，最终到达集电极。

4. BJT的放大器应用BJT的放大器应用是其最常见的用途。

在放大器电路中，BJT被用于通过输入信号的小变化来控制信号的输出。

在放大器电路中，BJT 的操作点在其直流负载线上，在这个点上，BJT可以发挥出其最佳的放大特性。

5. BJT的开关应用BJT的开关应用典型地用于数字电路中，但也可以在许多其他类型的电路中找到应用。

基本的开关电路由BJT和一个负载电阻组成，当BJT被通电时，负载电阻会被激活，使电流通过，从而允许BJT工作。

当BJT被关闭时，电流中断，负载电阻则失去激活状态。

因此，通过不同的控制信号来控制BJT的开启和关闭，可以实现基本的数字逻辑电路。

总之，BJT是一种非常重要的半导体元件，其基本结构包含基极、发射极和集电极三个区域，并且可以分为PNP和NPN两种类型。

双极结型晶体管基础知识双极结型晶体管（Bipolar Junction Transistor—BJT）又称为半导体三极管，它是通过一定的工艺将两个PN结结合在一起的器件，有PNP和NPN两种组合结构。

双极结型晶体管，外部引出三个极：集电极，发射极和基极，集电极从集电区引出，发射极从发射区引出，基极从基区引出（基区在中间）；BJT有放大作用，主要依靠它的发射极电流能够通过基区传输到达集电区而实现的，为了保证这一传输过程，一方面要满足内部条件，即要求发射区杂质浓度要远大于基区杂质浓度，同时基区厚度要很小，另一方面要满足外部条件，即发射结要正向偏置（加正向电压）、集电结要反偏置；BJT种类很多，按照频率分，有高频管，低频管，按照功率分，有小、中、大功率管，按照半导体材料分，有硅管和锗管等；其构成的放大电路形式有：共发射极、共基极和共集电极放大电路。

BJT与一般的晶体三极管有相似的结构、工作原理。

BJT由一片半导体上的两个pn结组成，可以分为PNP或NPN型两种结构，图1中给出了两种BJT的符号以及其三个输出端子的定义。

图1 NPN型和PNP型双极晶体管的符号为电力半导体器件，BJT大多采用NPN型结构。

BJT的三层两结结构并非由单纯的电路连接形成，而需较复杂的工艺制作过程。

大多数双极型功率晶体管是在重掺杂的N+硅衬底上，用外延生长法在N+上生长一层N-漂移层，然后在漂移层上扩散P基区，接着扩散N+发射区，因此称之为三重扩散。

基极与发射极在一个平面上做成叉指型以减少电流集中和提高器件电流处理能力。

三重扩散台面型NPN型BJT的结构剖面示意图如图2所示。

图中掺杂浓度高的N+区称为BJT的发射区，其作用是向基区注入载流子。

基区是一个厚度为几μm至几十μm之间的P型半导体薄层，它的任务是传送和控制载流子。

集电区则是收集载流子的N型半导体层，常在集电区中设置轻掺杂的N-区以提高器件的耐压能力。

不同类型半导体区的交界处则形成PN结，发射区与基区交界处的PN结称为发射结（J1），集电区与基区交界处的PN 结称为集电结（J2）。

实验一、双极型晶体管（BJT）特性参数测量一、实验设备（1）半导体管特性图示仪(XJ4810A 型)，（2）BJT 晶体管（S9014、S8050、S8550），（3）二极管（1N4001）二、实验目的1、熟悉 BJT 晶体管特性参数测试原理；2、掌握使用半导体管特性图示仪测量 BJT 晶体管特性参数的方法；3、学会利用手册的特性参数计算 BJT 晶体管的混合π型EM1 模型参数的方法。

三、实验仪器介绍：XJ4810型/XJ4810A型半导体管特性图示仪采用示波管显示半导体器件的各种特性曲线，并测量其静态参数。

本仪器具有二簇曲线显示，双向集电极扫描电路，可以对被测半导体器件的特司长进行对比分析，便于对管或配件配对。

本仪器IR测量达200nA/div，配备扩展装置后，VC可达3KV；可测试CMOS及TTL 门电路传输特性；可对场效应管进行配对或对管测试；可测试三端稳压管特性。

图1为XJ4810A型晶体管测试仪图片四、BJT 晶体管特性参数测试原理晶体管的输出特性曲线如图1所示，这是一组曲线族，对于其中任一条曲线，相当于Ib =常数（即基极电流Ib不变）。

曲线显示出集电极与发射极之间的电压Vcc增加时，集电极电流Ic的变化。

因此，为了显示一条特性曲线，可以采用如图2所示的方法，既固定基极电流Ib为：Ib=（Eb-Vbe）/Rb在集电极到发射极的回路中，接入一个锯齿波电压发生器Ec和一个小的电阻Rc，晶体管发射极接地。

由于电阻R很小，锯齿波电压实际上可以看成是加在晶体管的集电极和发射极之间。

晶体管的集电极电流从电阻Rc上流过，电阻Rc上的电压降就正比于Ic。

如果把晶体管的c、e两点接到示波管的x偏转板上，把电阻Rc两端接到示波管的y偏转板上，示波器便显示出晶体管的Ic随Vcc变化的曲线。

（为了保证测量的准确性，电阻Rc应该很小）。

用这种方法只能显示出一条特性曲线，因为此时晶体管的基极电流Ib 是固定不变的。

双极性和场效应晶体管的比较双极性晶体管（BJT）和场效应晶体管（FET）是两种常见的半导体器件，它们在电子领域中扮演着重要的角色。

尽管它们都有广泛的应用，但这两种器件在结构、工作原理和性能方面存在一些根本差异。

本文将对双极性晶体管和场效应晶体管进行比较。

首先，我们来看看双极性晶体管。

它由三个掺杂不同的半导体区域组成：发射区、基区和集电区。

双极性晶体管的工作基于电流的控制，通过控制基极电流来调节集电极的电流。

该器件有三个接线管脚：发射极、基极和集电极。

双极性晶体管的主要优点是其高电流放大倍数和其可靠性。

然而，它的主要局限性在于其较高的功耗和较慢的开关速度。

与之相比，场效应晶体管采用一种不同的工作原理。

它是由掺入源、漏和栅的半导体层组成。

场效应晶体管的特点是它基于电场的控制，通过调节栅电压来控制漏极电流。

与双极性晶体管不同，场效应晶体管有四个引脚：源极、栅极、漏极和衬底。

场效应晶体管的主要优点是其低功耗和高开关速度。

但是，与双极性晶体管相比，场效应晶体管的电流放大倍数较低。

双极性晶体管和场效应晶体管在实际应用中的差异也是明显的。

由于双极性晶体管的高电流放大倍数，它通常用于需要较高电压和电流放大的应用，如音频放大器和功率放大器。

而场效应晶体管则常用于需要低功耗和高速开关的应用，如计算机处理器和数字电路。

此外，双极性晶体管和场效应晶体管有不同的耐压能力。

双极性晶体管通常具有较高的耐压能力，可以承受较高的电压。

而场效应晶体管的耐压能力较低，它是根据材料和尺寸决定的，因此在高电压应用中需要格外小心。

总的来说，双极性晶体管和场效应晶体管各有优劣。

选择合适的器件取决于所需的应用和性能要求。

双极性晶体管在高功率放大方面具有优势，而场效应晶体管则在低功耗和高速开关方面更加适用。

对于工程师和设计师来说，充分了解这两种器件的特点和优劣势将对正确选择和应用至关重要。

综上所述，双极性晶体管和场效应晶体管都是重要的半导体器件，它们在电子领域中有着广泛的应用。
