汽车电器实训指导书

  • 格式：doc
  • 大小：732.50 KB
  • 文档页数：27

-- -- 《汽车电器构造与检修》实训指导书 实训一、汽车电器常用检测工具及电器中间连接装置检测方法 一、实训课时：1学时

二、实训目的与内容: 1、 熟悉万用表、试灯、汽车万用表、跨接线的使用操作方法； 2、 熟悉汽车电器电路中间装置的检测方法; 3、 了解汽车常规电器的类型; 三、技术标准及要求： 四、实训所需的仪器设备、器材 1、 万用表； 2、 跨接线; 3、 试灯 4、 汽车线束 5、 开关 6、 熔断器 7、 继电器 8、 插接器 五、实训安排及操作步骤 （一)万用表的使用 (二)试灯的使用 （三）跨接线的使用 (四）开关的检查 (五)保险的检查 (六）继电器的检查 （七)熟悉汽车电器的主要元件（常规电器） 六、注意事项 １、测电阻时不能带电测量；不能有并联支路 七、实训考核要求 1、能熟练使用汽车电器常用测量工具； 2、能对汽车电器的中间连接装置进行检测； 八、考核时间:15分钟 九、配分、评分标准

序号 考核内容 配分 评分标准 考核记录 扣分 得分 １ 正确使用万用表 ２０ 测试方法正确2０分

2 检测开关的好坏 ３0 检测方法正确20分 检测结果正确10分 -- -- ３ 检查保险的好坏 10 能正确判断保险的好坏１0分 4 检查继电器的好坏 25 检查方法正确 1５ 分 检测结果正确１0分

5 安全文明生产 15 安全操作，正确使用工量具,操作现场整洁１5分 6 分数总计 １０0 实训二 蓄电池技术状况检测及充电 一、实训课时：１学时 二、实训目的与内容 1、掌握蓄电池的使用及维护 2、掌握蓄电池的结构 3、掌握蓄电池的技术状态检测 4、掌握蓄电池的充电方法 三、技术标准与要求

表2 蓄电池测量电压与放电程度的关系 四、实训所需的仪器设备、器材 1、蓄电池(普通、免维护、解剖蓄电池） 2、密度计、吸液器、万用表、温度计

蓄电池开路端电压（V） ≥12.６ １2.4 1２.2 １２.0 ≤11．7 高率放电计检测值（Ｖ） 1０~1２ 9～１0 ≤９ 高率放电计检测单格值(V) １．７～1.６~1.７ １.5～1.6 1.4~１．５ 1.3～１.4 放电程度（％） 0 ２5 5０ 75 1０0 -- -- 3、高率放电计 4、蓄电池补充液 ５、充电机 五、实训安排及操作步骤 (一)蓄电池的使用及维护 1、蓄电池的储存 2、蓄电池的拆装(连接正负极的顺序;蓄电池的跨接) 3、蓄电池的维护 (二）蓄电池的结构认识 (三）蓄电池的技术状态检测 １、外部检查 2、蓄电池静止电动势（开路电压）的检查(判断放电程度) 3、蓄电池电解液液面高度检查 4、蓄电池电解液密度检查 5、蓄电池负荷的检查 （1)高率放电计测试(利用高率放电计检查的目的) （2）就车测试(正常蓄电池的电压） （四）蓄电池的充电(掌握蓄电池充电时电压、电流的选取；充足电的特征) 六、注意事项 1、不得向蓄电池中添加自来水、井水、河水代替蒸馏水 ２、蓄电池大电流放电和添加蒸馏水后,不应马上测量相对密度。 ３、配置电解液时,操作人员应注意安全 ４、切忌将蒸馏水倒入硫酸中,防止硫酸飞溅灼伤皮肤。 七、实训考核要求 1、检查蓄电池端电压及现对密度 2、蓄电池负荷检测，正确使用高率放电计 3、按规范对蓄电池充电 八、考核时间:１5min 九、配分、评分标准 --

-- 实训三 发电机的拆装与检验 一、实训课时:2学时 二、实训目的与内容 1、掌握发电机结构及拆装方法 2、掌握交流发电机检测维修方法 三、技术标准与要求 １、常见交流发电机各接线柱间的阻值如下图 2、一般１２V发电机转子绕组约３.5-６欧,24V的约１5－２1欧 3、电刷磨损不得超过原高度的1/２;当电刷从电刷架露出２ｍm时,电刷弹簧力一般为２－3Ｎ

四、实训所需设备仪器、器材 1、各种类型交流发电机（6管、９管、11管、无刷等) 2、各种拆装工具 -- -- 3、万用表 4、发动机台架或汽车一台 五、实训安排、操作步骤 （一)交流发电机结构认识 1、各种类型发电机外部结构认识 （1） 型号的辨别 （2） 接线柱认识 2、发电机分解 3、各部分结构认识(掌握发电机各部分结构及作用) 4、发电机的装配 （二）交流发电机的检修 1、整机检测 （1） 测量交流发电机的输出接线柱B与发电机壳体之间的正、反向阻值 （2） 测量发电机正电刷接线柱和负电刷之间的阻值 2、分解检测 （1） 转子的检修 1）转子绕组短路与断路的检查。用万用表R×１档检测两集电环之间电阻，应与标准相符。若阻值为“∞”，说明断路；若阻值过小，说明短路。 2)转子绕组搭铁检查。用万用表电阻最大档检测集电环与铁心(或转子轴）之间的电阻,应为“∞”，否则为搭铁。 3)滑环的检查 4）转子轴的检查 （2） 定子的检修 1）定子绕组短路与断路的检查 用万用表R×1档检测定子绕组三个接线端，两两相测,阻值应小于1Ω，若阻值为∞,说明断路；阻值为零,说明短路。 2)定子绕组搭铁检修 用万用表电阻最大档检测定子绕组接线端与定子铁心间的电阻，应为∞,否则说明有搭铁故障。有搭铁故障应更换定子绕组或定子总成。 （3） 整流器的检修 １）检查二极管好坏 将万用表的两测试棒接于二极管的两极测其电阻,再反接测一次,若电阻值一大（10kΩ）一小（8－10Ω），差异很大，说明二极管良好。若两次测量阻值均为∞，则为断路;若两次测得阻值均为0，则为短路。ﻫ 电刷组件的检测 １）外观检查 电刷表面应无油污,无破损、变形，且应在电刷架中活动自如。 2）电刷长度检查 用游标卡尺或钢板尺测量电刷露出电刷架的长度,应与规定相符。 （4） 其它零件失效检测 检查发电机各接线柱绝缘情况,发现搭铁故障应拆检；检查轴承轴向和径向间隙均应不大于0.２0ｍm，滚珠、滚道无斑点，轴承无转动异响；检查前后端盖、皮带轮等应无裂损,绝缘垫应完好。 3、 检修记录填表 （1） 整机检测纪录 发电机型号： 万用表型号 -- -- B与E之间的阻值 正、负电刷之间(或励磁绕组）的阻值 测量值 标准值 结论 测量值 标准值 结论

（2） 分解检测记录 总成 零件 测量数据 判断结果 转子 励磁绕组 滑环 转子轴 定子 定子绕组 整流器 整流二极管 电刷组件 电刷 电刷弹簧 （三)发电机的就车测试 1、传动带松紧度检查 用30-50Ｎ的力按下传动带，挠度应为10-15ｍm。 2、发电机就车电压检查 关闭车上所有电器,起动发动机保持在２0００ ｒ／mｉｎ,测量蓄电池的空载充电电压,应比参考电压(原蓄电池端电压）高些,但不超过２V;仍在2000 r/min时，接通所有电器，测量蓄电池负载电压，应至少高出参考电压0.5V。 六、注意事项 １、拆卸轴承端盖时，不要硬敲乱撬,要使用拉器。 2、使用万用表检测电阻、电压时，应注意档位的选择。 七、实训考核要求 1、拆解装配发电机 2、交流发电机的检修 3、装配后对发电机就车测试,应符合技术要求 八、考核时间:3０min 九、配分、评分标准(取消试验台动态试验测试)

序号 考核内容 配分 评分标准 考核记录 扣分 得分 1 发电机拆解 1０ 测试方法正确20分

2 发电机的检查 40 转子检查正确10分 定子检查正确1０分 整流器二极管检查正确１０分 电刷组件检查正确１0分

3 发电机装复 １０ 组装工艺和方法正确10分

4 发电机的就车试验 25 检查方法正确 15 分 检测结果正确10分 ５ 安全文明生产 1５ 安全操作,正确使用工量 -- -- 具,操作现场整洁１5分 6 分数总计 １０0

实训四 充电系电路及故障检测 一、实训课时:2学时 二、实验目的与内容 1、熟悉充电系电路 2、掌握充电系的故障诊断方法 三、技术标准与要求 １、充电系的线路连接应符合原车标准 四、实训所需设备仪器、器材 1、充电系统良好的发动机台架或汽车一台 2、万用表、常用工具、试灯及导线 五、实训安排及操作步骤 (一)充电系电路分析(要求能画出电路图） 1、认识桑塔纳、广本等车型充电系的电路图 2、对照电路图,找出属于充电系的线束、保险位置、插接件等 3、连接充电系的线束 （二)充电系线路检测 常见故障诊断 1、充电指示灯不亮 2、充电指示灯常亮 六、注意事项 1、检测发电机电枢“B+”时,注意此点电压不受点火开关控制,严禁其引线搭铁短路。 2、严禁使用搭铁试火法检测线路节点是否有电。 七、实训考核要求 1、正确连接充电系的电路 ２、熟练分析充电系的电路 3、全面检测充电系线路,并排除故障 八、考核时间：３0min 九、配分、评分标准(增加一项故障排除）

合集下载

汽车电路实训报告指导书

汽车电路实训报告指导书

一、实训目的通过本次汽车电路实训，使学生掌握汽车电路的基本原理、组成及工作过程，了解汽车电气设备的基本结构、工作原理和维修方法，提高学生的动手能力和分析问题、解决问题的能力。

二、实训内容1. 汽车电路基本组成及工作原理（1）汽车电源系统：包括蓄电池、发电机、调节器等。

（2）汽车照明系统：包括前照灯、转向灯、尾灯、仪表灯等。

（3）汽车仪表系统：包括车速表、转速表、燃油表、水温表等。

（4）汽车启动系统：包括起动机、继电器、开关等。

（5）汽车点火系统：包括点火线圈、分电器、火花塞等。

（6）汽车辅助电气设备：包括雨刮器、刮水器、电动门窗、空调等。

2. 汽车电路故障诊断与排除（1）故障诊断方法：观察法、仪表检测法、电路分析法等。

（2）故障排除步骤：确定故障现象、分析故障原因、查找故障部位、排除故障。

三、实训步骤1. 实训准备（1）熟悉实训设备和工具，了解实训内容。

（2）了解汽车电路图，掌握各电气设备的接线方式。

（3）复习相关理论知识，为实训做好准备。

2. 实训操作（1）观察汽车电路实物，对照电路图，了解各电气设备的连接方式。

（2）根据实训要求，进行以下操作：① 汽车电源系统：检查蓄电池、发电机、调节器等设备的连接情况，测试电压。

② 汽车照明系统：检查前照灯、转向灯、尾灯、仪表灯等设备的连接情况，测试亮度。

③ 汽车仪表系统：检查车速表、转速表、燃油表、水温表等设备的连接情况，测试数据。

④ 汽车启动系统：检查起动机、继电器、开关等设备的连接情况，测试启动性能。

⑤ 汽车点火系统：检查点火线圈、分电器、火花塞等设备的连接情况，测试点火性能。

⑥ 汽车辅助电气设备：检查雨刮器、刮水器、电动门窗、空调等设备的连接情况，测试功能。

3. 故障诊断与排除（1）根据实训要求，模拟故障现象。

（2）运用故障诊断方法，分析故障原因。

（3）查找故障部位，排除故障。

四、实训报告要求1. 实训报告应包括以下内容：（1）实训目的及意义。

（2）实训内容概述。

汽车电器实训指导书- 实车点火系拆装

汽车电器实训指导书- 实车点火系拆装

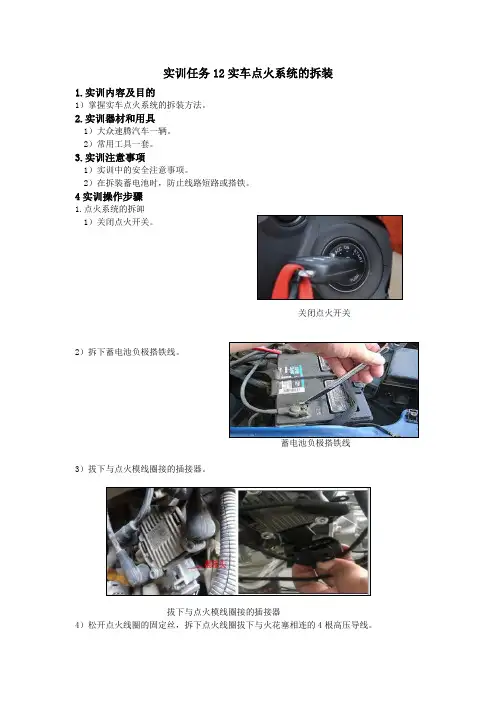

实训任务12实车点火系统的拆装
1.实训内容及目的
1）掌握实车点火系统的拆装方法。

2.实训器材和用具
1）大众速腾汽车一辆。

2）常用工具一套。

3.实训注意事项
1）实训中的安全注意事项。

2）在拆装蓄电池时，防止线路短路或搭铁。

4实训操作步骤
1.点火系统的拆卸
1）关闭点火开关。

关闭点火开关
2）拆下蓄电池负极搭铁线。

蓄电池负极搭铁线
3）拔下与点火模线圈接的插接器。

拔下与点火模线圈接的插接器
4）松开点火线圈的固定丝，拆下点火线圈拔下与火花塞相连的4根高压导线。

拆下固定丝与缸线
5）取下点火线圈。

点火线圈
6）用火花塞套筒拧下汽缸盖上的火花塞，将缸盖上的火花塞孔用棉纱堵好。

拆火花塞
5.实训记录单。

汽车电器实训指导书-起动机检测

汽车电器实训指导书-起动机检测

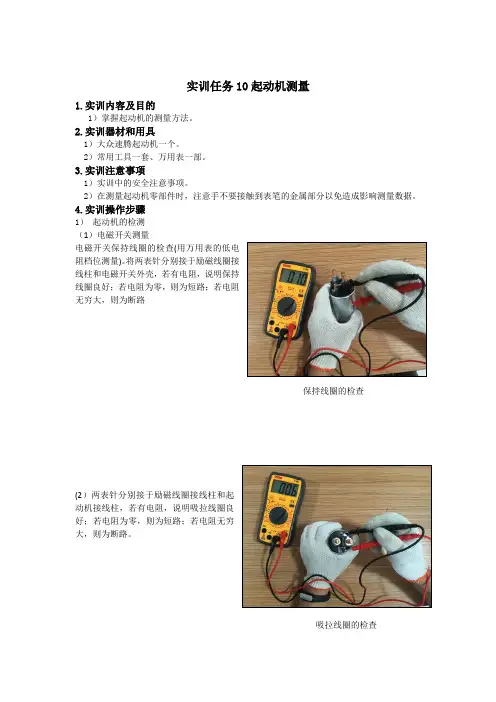

实训任务10起动机测量1.实训内容及目的1）掌握起动机的测量方法。
