GB50156撬装装置解读

汽车加油加气站设计与施工规范（GB50156-2012，2014年修订）1总则 (3)2术语、符号和缩略语 (3)3基本规定 (5)4站址选择 (7)5站内平面布置 (14)6加油工艺及设施 (19)6.1 油罐 (19)6.2加油机 (20)6.3工艺管道系统 (21)6.4撬装式加油装置 (23)6.5防渗措施 (23)6.6自助加油站（区） (24)7LPG加气工艺及设施 (25)7.1 LPG储罐 (25)7.2泵和压缩机 (26)7.3 LPG加气机 (27)7.4 LPG管道系统 (27)7.5槽车卸车点 (28)8CNG加气工艺及设施 (28)8.1 CNG常规加气站和加气母站工艺设施 (28)8.2 CNG加气子站工艺设施 (30)8.3 CNG工艺设施的安全保护 (30)8.4 CNG管道及其组成件 (32)9LNG和L-CNG加气工艺及设施 (32)9.1 LNG储罐、泵和气化器 (32)9.2 LNG卸车 (35)9.3 LNG加气区 (35)9.4 LNG管道系统 (35)10消防设施及给排水 (36)10.1灭火器材配置 (36)10.2消防给水 (37)10.3给排水系统 (39)11电气、报警和紧急切断系统 (39)11.1供配电 (39)11.2防雷、防静电 (40)11.3充电设施 (42)11.4报警系统 (42)11.5紧急切断系统 (43)12采暖通风、建（构）筑物、绿化 (43)12.1 采暖通风 (43)12.2建（构）筑物 (44)12.3绿化 (45)13工程施工 (45)13.1 一般规定 (45)13.2材料和设备检验 (46)13.3土建工程 (47)13.4 设备安装工程 (49)13.5管道工程 (50)13.6电气仪表安装工程 (52)13.7防腐绝热工程 (53)13.8交工文件 (53)附录A计算间距的起止点 (54)附录B民用建筑物保护类别划分 (54)附录C加油加气站内爆炸危险区域的等级和范围划分 (55)1总则1.0.1为了在汽车加油加气站设计和施工中贯彻国家有关方针政策，统一技术要求，做到安全适用、技术先进、经济合理，制定本规范。

gb50156-2021加油站设计与施工规范GB50156-2021加油站设计与施工规范本标准是对中国石油、汽油、柴油和煤油等石油混合制剂在华销售及行销加油站系统工程设计和施工的要求。

本标准不适用于石油化工企业（以下简称化工企业）进行注燃料、补给燃料以及物料管理等活动。

一、原则1.加油站工程设计和施工应遵守《中华人民共和国安全生产法》等有关法律、法规、规章及行业标准的规定。

2.加油站进出口的管道应满足建筑、加油站及各部件之间以及室外与室内的连接需要。

3.本标准所称的ow液体加油站是指采用地下储油设施存放石油混合制剂，采用管道系统将储油设施的石油混合制剂抽取至上述系统，在上述系统中安装有一体化系统卷活或多种脱硫、脱硝、催化剂后的油具的加油站。

4.加油站工程施工应遵守本标准及批准文件、技术规范及相关法律法规及其他要求的规定。

二、设计1.设计必须符合安全原则。

2.必须以市主网规模设计，以确保安全，提高生产和经营效率。

3.加油站建设应参照当地城市重大工程规划，开发和设计必须依据有关法律法规及国家及地方标准的要求。

4.结构的设计须考虑加油站的安全性质。

钢结构及外墙、顶面结构设计应满足设计荷载、结构计算和考虑地震可能性要求。

5.加油站室内空气和污水处理系统设计须考虑灭火、排放和洗涤类有害气体的处理需要，确保无污染排气和污水排放，及时有效地处理安全和舒适性能要求。

6.加油站应选择防爆配电系统，外壳防水功能应满足设备使用要求。

三、施工1.非筑设主网的加油站建设施工工程，应满足当地工程主管部门的要求，建设单位必须确保施工质量合格，提交施工结束验收材料和报告。

2.加油站技术设备及辅助系统更换或改造，必须受到当地政府行业主管部门的认可，经受负责人检查合格，并获得认可证书。

3.加油站室内、外设置气体电机及空调设备等须分别满足规范所要求的功耗及有效排量，故设备选型及安装须依据安装说明书的调整及和场合要求。

4.加油站管网应符合法律法规对抗静电、测漏、抗冲击等有关规定，抗静电应以防止爆炸为准绳，测漏应采用静脉式自降压技术，抗冲击强度应达到设计要求。

汽车加油加气站设计与施工规范GB50156-2002(条文说明)1 总则1.0.1 汽车加油加气站属危险性设施，又主要建在人员稠密地区，所以必须做到安全可靠。

技术先进是安全的有效保证，在保证安全的前提下也要兼顾经济效益。

本条提山的各项要求是对设计提出的原则要求，设计单位和具体设计人员在设计汽车加油加气站时，还应严格执行本规范的具体规定，采取各种有效措施，达到条文中提出的要求。

1.0.2 考虑到在已建加油站内增加加气站的可能性，故本规范适用范围除包括新建外还包括加油加气站的扩建和改建工程及加油站和加气站合建的工程设计。

1.0.3 加油加气站设计涉及的专业较多，接触的面也广，本规范只能规定加油加气站特有的问题。

对于其它专业性较强、且已有国家或行业标难规范作出规定的问题，本规范不便再做规定，以免产生矛盾，造成混乱。

本规范明确规定者，按本规范执行;本规范未做规定者执行国家现行有关强制性标准的规定。

3 一般规定3.0.1 压缩天然气加气站(加气母站)所用天然气现在基本上是采用管道供气方式，利用市区已建供气管网时，由于压缩天然气加气站用气量较大，且是间断用气，所以要求设站或引气时不要影响管网其它用户正常使用。

3.0.2 本规范允许汽车加油站和汽车加气(LPG、CNG)站合建。

这样做有利于节省城市用地、有利于经营管理，也有利于燃气汽车的发展。

只要采取适当的安全措施，加油站和加气站合建是可以做到安全可靠的。

国外燃气汽车发展比较快的国家普遍采用加油站利加气站合建方式。

从对国内外LPG加气站和CNG加气站的考察来看，LPG加气站与CNG加气站联合建站的需求很少，所以本规范没有制定LPG加气站与CNG加气站联合建站的规定。

3.0.3 加油站内油罐容积一般是依其业务量确定。

油罐容积越大，其危险性也越大，对周围建、构筑物的影响程度也越高。

为区别对待不同油罐容积的加油站，本条按油罐总容积大小，将加油站划分为二个等级。

与1992年版《小型石油库及汽车加油站设计规范》相比，本规范增加了各级加油站的油罐总容积，这是根据形势发展和实际需要所做的调整。

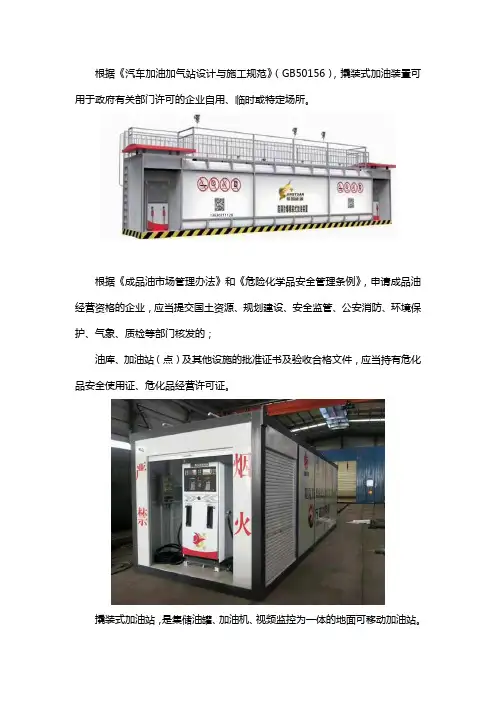

撬装式加油站设计规范篇一：撬装式加油站撬装式加油站介绍阻隔防爆橇装加油站（集装箱）是集储油罐、加油机、视频监控为一体的地面可移动加油站；阻隔防爆橇装加油站（集装箱）的储油罐进行了阻隔防爆技术改造，阻隔防爆技术改造是将阻隔防爆材料（阻隔防爆材料是用特种铝合金组成的一种网状机构材料）按一定的密度方式填充在储存有易燃、易爆液体的储油罐中，当遇到明火、静电、撞击、雷击、枪击、焊接、意外猛烈撞击事故时都不会发生爆炸事故。

具有防火防爆，安全环保，占地面积小，便于迁移等特点，产品广泛适用于公交站点、港口、码头、机场、大型施工场地、企业内部加油站等。

油罐区安全管理规定（供参考）第一条禁止闲杂人员进入油罐区。

第二条外来人员进入油罐区必须办理有关手续，并有油库指定人员带领。

第三条进入油罐区的人员，必须严格遵守“防火防爆十大禁令”第四条作规程和各项安全规定，防止水击、憋压、冒罐、混油及窜油罐区内作业必须严格遵守操油等事故的发生，禁止在天气恶劣（如台风、雷电等）条件下作业第五条油罐区周围要有“严禁烟火”的警示标牌，严禁携带火种及易燃易爆物品；禁止穿化仟服、钉子鞋人员进入；严禁使用不符合防爆规定的工具和照明设备进入油罐区。

第六条保持油罐区清洁，及时清除杂草、油污和带油的积水；必须保持罐区消防道路畅通，因维修工作需要挖土坑或沟渠，在工作完毕后必须及时填平。

第七条油罐区防火堤内、外必须按规定有效隔离，防火堤外排污阀平时应关闭上锁。

罐区雨水的排放须指定责任人。

第八条油罐区的工作人员，油库消防队员必须熟悉工艺管线流程和全部阀门的用途，熟悉消防管线流程、消火栓位置，保证需要时能迅速、准确有效使用第九条定期检查罐区法兰、垫圈、管件及与罐体的连接处是否有渗漏现象，发现渗漏可适当地拧紧螺帽、重装或更换垫圈。

第十条呼吸阀每月至少检查一次，机械式呼吸阀要内外清洁、启闭灵活，冬季要防止阀板冻结在阀座上。

每季度检查一次阻火器。

第十一条量油口每月检查不少于一次，应注意接头及有色金属的衬环或槽是否良好正常。

L-CNG橇装式加气站技术方案及说明1、设备总体说明LCNG加气站是LNG液体通过低温高压柱塞泵加压到25MPa，高压LNG液体在高压空温式汽化器中直接汽化成25MPa的高压压缩天然气（简称“CNG”），由于高压空温式汽化器的传热形式，高压空温式汽化器后的CNG的温度一般低于环境温度5～10℃，对于冬季环境温度低于0℃的地区，应考虑将CNG经过水浴式复热器二次加热，符合温度要求的CNG高压压缩天然气经顺序控制盘充入储气瓶组，储气瓶组中的CNG经过三线双枪加气机将CNG 充入天然气汽车。

LCNG加气站主要由LNG储罐、增压汽化器、低温高压柱塞泵、高压空温式气化器、顺序控制盘、储气瓶组、CNG加气机、低压EAG加热器、管路部分、电气系统、控制仪表系统组成。

LCNG加气站可根据用户的要求采用橇装站的建站方式。

橇装式LCNG汽车加气站中，低温高压柱塞泵、高压空温式气化器、管路部分采用整体成橇，LNG低温储罐、增压汽化器、低压EAG加热器整体成橇，水浴式高压复热器（选装）、顺序控制盘、储气瓶组、CNG加气机根据用户要求现场安装；控制柜、PLC、工控机等控制装置安装在安全区域。

设备安装时，将储气瓶组、顺序控制盘、加气机安装到基础上，将控制柜（含PLC）、安装到控制室内，通过管道将各设备连接完成， LNG储罐撬体与低温高压柱塞泵撬体的连接管路可采用外保温或真空保温管道的形式。

LCNG加气站的设计、制造、选用材料应遵循下述标准：GB50156《汽车加油加气站设计与施工规范（2006版）》GB/T 20368《液化天然气（LNG）生产、储存和装运》GB50028《城镇燃气设计规范》NFPA52《车辆燃料系统规范》（参考）GB/T14976 《流体输送用不锈钢无缝钢管》GB50058《爆炸和火灾危险环境电力装置设计规范》GB50054《低压配电设计规范》GB50034《工业企业照明设计标准》GB18047《车用压缩天然气》GB3836.1《爆炸性气体环境用电器设备第1部分通用要求》GB3836.2《爆炸性气体环境用电器设备第2部分隔爆型“d”》低温储罐的设计、制造应符合下述标准：GB150 《钢制压力容器》TSG R0004-2009 《固定式压力容器安全技术监察规程》GB18442 《低温绝热压力容器》GB/T18443.1～5 《低温绝热压力容器试验方法》JB/T4780 《液化天然气罐式集装箱》（参照）HG20584 《钢制化工容器制造技术要求》GB986-88 《埋弧自动焊焊缝坡口的基本形式及尺寸》GB8923-88 《涂装前钢板表面锈蚀等级和除锈等级》JB4708 《钢制压力容器焊接工艺评定》JB4709 《钢制压力容器焊接工艺规程》JB4728 《压力容器用不锈钢锻件》JB/T4730 《承压设备无损检测》GB713 《压力容器用钢板》GB/T14976 《流体输送用不锈钢无缝钢管》JB/T9072 《固定式真空粉末绝热低温液体储槽》储气瓶的设计、制造应符合下述标准要求：JB4732-95 《钢制压力容器－分析设计标准》Q/SHJ20-2007 《大容积钢质无缝气瓶》GB/T19158 《站用压缩天然气钢瓶》《气瓶安全技术监察规程》（2000年版）1.1设计规模：该加气站设计规模为平均日销售CNG15000～20000Nm3（约合LNG液体为25～33m3），可满足1200车次/天CNG出租车或满足250车次/天CNG公交车的加气需求，根据CNG的加气量以及加气站日常运行的要求选定储罐为50m3，根据设备集成的需要LNG储罐选择卧式储罐；根据加气车辆的要求选择4台CNG三线双枪加气机。

撬装加油站审批验收标准阻隔防爆橇装式加油装置是一种集地面阻隔防爆储油罐，加油机，自动灭火器于一体的地面整装式加油站，作为危化品加注装置，具有很大危险性，为此GB50156－2012（2014年版）《汽车加油加气站设计与施工规范》对撬装式加油装置的标准做出了明确规定。

一、采用阻隔防爆橇装式加油装置建设的加油站，应符合GB50156－2012（204年版）的要求。

橇装式加油装置所配备的油罐内应安装阻隔防爆装置。

阻隔防爆装置的选用和安装，执行《阻隔防爆橇装式加油（气）装置技术要求》（AQ3002－2005）。

二、建设阻隔防爆橇装式加油装置的加油站站址的选择，执行GB50156－2012（2014年版）的要求。

三、阻隔防爆橇装式加油装置的设计及生产3.1 阻隔防爆橇装式加油装置的设计执行《阻隔防爆橇装式加油（气）装置技术要求》（AQ3002－2005）。

3.2 阻隔防爆橇装式加油装置的生产制造单位应具备合法的经营资格，提供营业执照、税务登记、组织机构代码等证明；。

3.3 阻隔防爆橇装式加油装置的生产制造单位应具备专业的生产能力和生产许可，提供国家质监部门颁发的相应生产许可证明。

四、橇装式加油装置的油罐内应安装防爆装置，橇装式加油装置的生产制造单位应提交具有对应检测资质的权威检测检验单位出具的阻隔防爆性能（燃爆增压值）的检测报告。

（1）阻隔防爆装置的选用和安装，应执行国家现行标准《阻隔防爆橇装式汽车加油（气）装置技术要求》AQ 3002。

（2）《AQ3002-2005》（附件1）5.1.4规定：阻隔防爆橇装式加油装置的阻燃防爆性能应通过国家有关机构的验证。

（3）《AQ3001-2005》标准第5.5条明确提出关于阻隔防爆材料防爆性能指标（燃爆增压值）的要求，属于强制性条款。

6.4明确规定了阻燃防爆性能（燃爆增压值）的检测装置和测试方法。

五、阻隔防爆橇装式加油装置，应由具备资质的权威检测进行防火防爆性能检测，并出具检测报告。

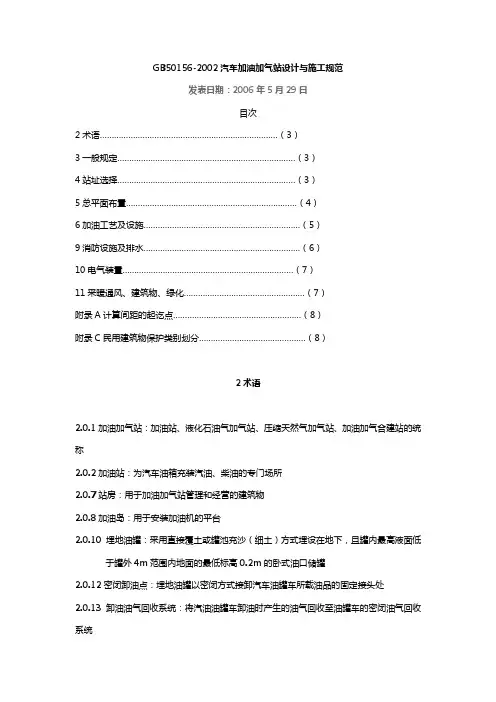

GB50156-2002汽车加油加气站设计与施工规范发表日期：2006年5月29日目次2术语 (3)3一般规定 (3)4站址选择 (3)5总平面布置 (4)6加油工艺及设施 (5)9消防设施及排水 (6)10电气装置 (7)11采暖通风、建筑物、绿化 (7)附录A计算间距的起讫点 (8)附录C民用建筑物保护类别划分 (8)2术语2.0.1加油加气站：加油站、液化石油气加气站、压缩天然气加气站、加油加气合建站的统称2.0.2加油站：为汽车油箱充装汽油、柴油的专门场所2.0.7站房：用于加油加气站管理和经营的建筑物2.0.8加油岛：用于安装加油机的平台2.0.10埋地油罐：采用直接覆土或罐池充沙（细土）方式埋设在地下，且罐内最高液面低于罐外4m范围内地面的最低标高0.2m的卧式油口储罐2.0.12密闭卸油点：埋地油罐以密闭方式接卸汽车油罐车所载油品的固定接头处2.0.13卸油油气回收系统：将汽油油罐车卸油时产生的油气回收至油罐车的密闭油气回收系统2.0.14加油油气回收系统：将给汽油车辆加油时产生的油气回收到埋地汽油罐的密闭油气回收系统3一般规定3.0.3加油站的等级划分，应符合表3.0.3的规定：表3.0.3加油站的等级划分4站址选择4.0.2在城市建成区内不应建一级加油站4.0.4加油站的油罐、加油机和通气管管口与站外建、构筑物的防火距离，不应小于表4.0.4的规定：表4.0.4油罐、加油机和通气管管口与站外建、构筑物的防火间距（m）5总平面布置5.0.1加油加气站的围墙设置应符合下列规定：1加油加气站的工艺设施与站外建、构筑物之间的距离小于或等于25m以及小于或等于表4.0.4中的防火距离的1.5倍时，相邻一侧应设置不低于2.2m的非燃烧围墙2加油加气站的工艺设施与站外建、构筑物之间的距离大于表4.0.4的防火距离的1.5倍且大于25m时，相邻一侧应设置隔离墙，隔离墙可为非实体围墙3面向进、出口道路的一侧宜设置非实体围墙，或开敞5.0.2车辆入口和出口应分开设置5.0.3站区内停车场和道路应符合下列规定：1单车道宽度不应小于3.5m，双车道宽度不应小于6m2站内的道路转弯半径按行驶车型确定，且不宜小于9m；道路坡度不应大于6%，且宜坡向站外；在汽车槽车（含子站车）卸车停车位处，宜按平坡设计3站内停车场和道路路面不应沥青路面5.0.4加油岛及汽车加油场地宜设罩棚，罩棚应采用非燃烧材料制作，其有效设计不应小于4.5m。

汽车加油加气站设计与施工规范gb50156-2002 汽车加油加气站设计与施工规范GB 50156-2002, 1 总则, 2 术语, 3 一般规定, 4 站址选择, 5 总平面布臵, 6 加油工艺及设施o 6(1 油罐o 6(2 工艺系统, 7 液化石油气加气工艺及设施o 7(1 液化石油气质量和储罐o 7(2 泵和压缩机o 7(3 液化石油气加气机o 7(4 液化石油气管道及其组成件o 7(5 紧急切断系统o 7(6 槽车卸车点, 8 压缩天然气加气工艺及设施o 8.1 天然气的质量、调压、计量、脱硫和脱水o 8(2天然气增压o 8(3 压缩天然气的储存o 8(4 压缩天然气加气机o 8(5 加气工艺设施的安全保护o 8(6 压缩天然气管道及其组成件 , 9 消防设施及给排水, 10 电气装臵o 10(1 供配电o 10(2 防雷o 10(3 防静电o 10 (4 报警系统, 11 采暖通风、建筑物、绿化o 11(1 采暖通风o 11(2 建筑物o 11(3 绿化, 12 工程施工o 12(1 一般规定o 12(2 材料和设备检验o 12(3 土建工程o 12(4 工艺设备安装o 12(5 管道工程o 12(6 电气仪表施工o 12(7 防腐蚀工程o 12(8 交工文件, 附录A 计算间距的起讫点, 附录B 加油加气站内爆炸危险区域的等级范围划分, 附录C 民用建筑物保护类别划分 , 本规范用词说明1 总则11(0(1 为了在汽车加油加气站设计和施工中贯彻国家有关方针政策～统一技术要求(做到安全可靠、技术先进、经济合理～制定本规范。

1(0(2 本规范适用于新建、扩建和改建的汽车加油站、液化石油气加气站、压缩天然气加气站和汽车加油加气合建站工程的设计和施工。

1(0(3 汽车加油加气站设计和施工除应执行本规范外～尚应符合国家现行有关强制性标淮的规定。

2 术语2(0(1 加油加气站 automobile gasoline/gas filling station 加油站、液化石油气加气站、压缩天然气加气站、加油加气合建站的统称。
