中华人民共和国电力行业标准DL 417—91电力设备局部放电现场测量导则中华人民共和国能源部1991-12-02批准1992-04-01实施1 主题内容本导则主题内容是依据国家标准GB7354—87《局部放电测量》规定的要求，结合现场实际情况，推荐电气法局部放电试验的测量方法、测量仪器和校准方法；规定有关通用的试验程序；给出识别试品内部放电和外界干扰脉冲的图谱与说明。
2 适用范围本导则主要适用于在变电所现场或试验室条件下，利用交流电压下的脉冲电流法测量变压器、互感器、套管、耦合电容器及固体绝缘结构的局部放电。
其测定的物理量为：a.测定电力设备在某一规定电压下的局部放电量；b.测定电力设备局部放电的起始电压和熄灭电压。
对长电缆的局部放电试验，本导则不作介绍。
在以本导则进行测量时，根据不同试品，应参照有关电力设备的国家标准或行业标准中的有关条款规定。
3 名词术语3.1 局部放电1)是指设备绝缘系统中部分被击穿的电气放电，这种放电可以发生在导体(电极)附近，也可发生在其它位置。
注：1)导体(电极)周围气体中的局部放电有时称为“电晕”，这一名词不适用于其它形式的局部放电。
“游离”是指原子与分子等等形式的电离，通常不应把“游离”这一广义性名词用来表示局部放电。
3.2 视在放电量1)q是指在试品两端注入一定电荷量，使试品端电压的变化量和局部放电时端电压变化量相同。
此时注入的电荷量即称为局部放电的视在放电量，以皮库(pC)表示。
注:1)实际上，视在放电量与试品实际点的放电量并不相等，后者不能直接测得。
试品放电引起的电流脉冲在测量阻抗端子上所产生的电压波形可能不同于注入脉冲引起的波形，但通常可以认为这二个量在测量仪器上读到的响应值相等。
3.3 局部放电起始电压U i是指试验电压从不产生局部放电的较低电压逐渐增加时，在试验中局部放电量超过某一规定值时的最低电压值。
3.4 局部放电熄灭电压U e是指试验电压从超过局部放电起始电压的较高值逐渐下降时，在试验中局部放电量小于某一规定值时的最高电压值。
规章制度编号：国网（运检/4）***-2016国家电网公司变电检测通用管理规定第4分册超声波局部放电检测细则国家电网公司二〇一六年十月目录前言 (III)1检测条件 (2)1.1环境要求 (2)1.2待测设备要求 (2)1.3人员要求 (2)1.4安全要求 (2)1.5检测仪器要求 (3)2检测准备 (3)3检测方法 (4)3.1检测原理图 (4)3.2检测步骤 (4)3.3检测验收 (5)4检测数据分析和处理 (5)5检测原始数据和报告 (5)5.1原始数据 (5)5.2检测报告 (5)附录A（规范性附录）超声波局部放电检测报告 (6)附录B（资料性附录）超声测试典型图谱 (7)附录C（资料性附录）缺陷部位和缺陷类型判断依据 (16)前言为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修通用管理规定和反事故措施（以下简称“五通一措”）。
经反复征求意见，于2017年1月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。
本细则是依据《国家电网公司变电检测通用管理规定》编制的第4分册《超声波局部放电检测细则》，适用于35kV及以上变电站的气体绝缘金属封闭开关设备、GIL、罐式断路器、金属封闭式开关柜设备。
本细则由国家电网公司运维检修部负责归口管理和解释。
本细则起草单位：**、**。
本细则主要起草人：**、**。
超声波局部放电检测细则1 检测条件1.1 环境要求a)环境温度宜在-10～40ºC。
b)环境相对湿度不宜大于80%，若在室外不应在有大风、雷、雨、雾、雪的环境下进行检测。
c)在检测时应避免大型设备振动、人员频繁走动等干扰源带来的影响。
国家电网公司变电评价通用管理规定第3分册组合电器精益化评价细则
国家电网公司
二〇一六年十二月
前言
为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修通用管理规定和反事故措施（以下简称“五通一措”）。
经反复征求意见，于2017年1月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。
本册是依据《国家电网公司变电评价通用管理规定》编制的第3分册《组合电器精益化评价细则》，适合于110kV及以上组合电器(包括GIS、HGIS，下同)。
本细则由国家电网公司运维检修部负责归口管理和解释。
本细则起草单位：国网浙江电力。
本细册主要起草人：邵先军、周阳洋、周平、马赟、王绍安、刘石、郑云、陈晓锦。
组合电器精益化评价细则
评分说明：组合电器以间隔为单位（每相为1台，若三相同体，计为1台），每间隔组合电器分别根据评分表进行评分，组合电器设备得分=所有组合电器总得分/组合电器间隔数。

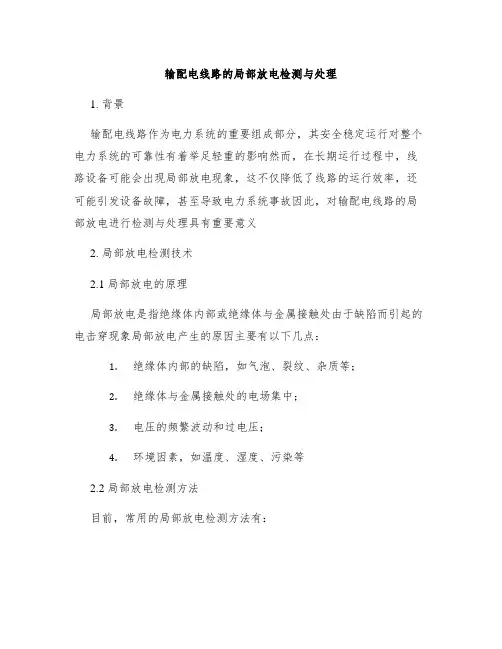

输配电线路的局部放电检测与处理1. 背景输配电线路作为电力系统的重要组成部分，其安全稳定运行对整个电力系统的可靠性有着举足轻重的影响然而，在长期运行过程中，线路设备可能会出现局部放电现象，这不仅降低了线路的运行效率，还可能引发设备故障，甚至导致电力系统事故因此，对输配电线路的局部放电进行检测与处理具有重要意义2. 局部放电检测技术2.1 局部放电的原理局部放电是指绝缘体内部或绝缘体与金属接触处由于缺陷而引起的电击穿现象局部放电产生的原因主要有以下几点：1.绝缘体内部的缺陷，如气泡、裂纹、杂质等；2.绝缘体与金属接触处的电场集中；3.电压的频繁波动和过电压；4.环境因素，如温度、湿度、污染等2.2 局部放电检测方法目前，常用的局部放电检测方法有：1.电容耦合法：通过测量线路的介电特性变化来检测局部放电信号该方法具有非侵入性、实时性等优点，但检测灵敏度较低，适用于局部放电初期检测2.电流检测法：通过检测线路中的局部放电产生的脉冲电流信号来判断局部放电的存在该方法具有较高的检测灵敏度，但需要对线路进行一定的改动3.光缆分布式检测法：利用光缆作为传感介质，通过光纤传感技术检测局部放电信号该方法具有高灵敏度、长距离、实时性等优点，但设备成本较高4.声音检测法：通过检测局部放电产生的声音信号来判断局部放电的存在该方法具有直观、易于实现等优点，但受环境噪声影响较大3. 局部放电的处理方法3.1 局部放电的预防措施1.选用高质量绝缘材料，提高设备绝缘水平；2.优化设备结构设计，降低电场集中现象；3.加强设备的维护和检修，及时消除缺陷；4.针对过电压保护，采用合适的保护装置，如避雷器等3.2 局部放电的处理方法1.停电处理：当检测到局部放电信号时，应立即停电进行检修，查找并消除局部放电缺陷2.带电处理：在确保安全的前提下，可以采用带电处理方法，如使用带电消弧装置、局部放电消除器等设备进行处理3.预防性更换：对于长期存在局部放电缺陷且无法及时修复的设备，应进行预防性更换，以避免故障扩大4. 结论输配电线路的局部放电检测与处理是保证电力系统安全稳定运行的重要措施通过采用先进的局部放电检测技术，能够及时发现并处理局部放电缺陷，提高输配电线路的运行效率和可靠性在实际运行过程中，应根据线路的具体情况，选择合适的检测与处理方法，确保电力系统的安全可靠5. 局部放电检测设备的选用与维护5.1 设备的选用在选用局部放电检测设备时，应考虑以下因素：1.检测对象的类型和特点，如输电线路、变压器、电缆等；2.检测灵敏度要求，以保证能够及时发现局部放电缺陷；3.设备的可靠性和稳定性，以确保长期稳定运行；4.设备的操作便捷性和维护成本，以降低运行维护负担目前市场上常用的局部放电检测设备有：局部放电检测仪、光纤分布式检测系统、声学检测系统等在选用时，应根据实际需求进行综合考虑5.2 设备的维护与检修为了确保局部放电检测设备的正常运行，应定期进行维护与检修，主要包括以下几个方面：1.检查设备的外观，确保无损坏和异常；2.检查设备的接线和连接部分，确保接触良好；3.检查设备的内部元器件，如传感器、放大器等，确保工作正常；4.对设备进行校准，确保检测数据的准确性；5.定期更换设备中的耗材，如滤波器、传感器等6. 局部放电检测与处理的应用案例6.1 案例一：输电线路局部放电检测与处理在某500kV输电线路运行过程中，检测到线路存在局部放电信号通过采用声学检测法，确定了局部放电缺陷的位置停电后，对缺陷部位进行了检查，发现一树枝接触到导线，导致局部放电经处理后，线路重新投入运行，局部放电现象得到有效解决6.2 案例二：变压器局部放电检测与处理在某220kV变压器运行过程中，检测到变压器存在局部放电信号通过采用电容耦合法，确定了局部放电缺陷的位置对缺陷部位进行了检查，发现变压器内部存在一个小的绝缘缺陷采用带电处理方法，对缺陷进行了修复，确保了变压器的安全稳定运行7. 总结输配电线路的局部放电检测与处理是保证电力系统安全稳定运行的重要措施通过选用合适的局部放电检测设备，能够及时发现并处理局部放电缺陷，提高输配电线路的运行效率和可靠性同时，加强设备的维护与检修，确保设备的正常运行在实际应用中，应根据具体情况选择合适的检测与处理方法，为电力系统的安全可靠运行提供保障8. 局部放电检测技术的未来发展随着科技的不断发展，局部放电检测技术也在不断创新和进步未来的发展趋势主要包括以下几个方面：1.高性能检测设备：开发更高性能、更高灵敏度的局部放电检测设备，以满足不断增长的检测需求2.智能化分析与诊断：结合、大数据等技术，实现对局部放电信号的智能分析与诊断，提高检测的准确性和效率3.无线检测技术：研究无线局部放电检测技术，减少对设备的安装和维护工作，降低运行成本4.光纤传感技术：进一步研究和应用光纤分布式检测技术，提高检测距离和抗干扰能力5.综合检测技术：结合多种检测技术，如电学、光学、声学等，实现对局部放电的全方位检测9. 局部放电检测与处理的挑战与展望尽管局部放电检测与处理技术在电力系统中发挥着重要作用，但仍面临一些挑战：1.局部放电缺陷的定位准确性：如何更准确地定位局部放电缺陷，提高检测的可靠性2.复杂环境下的检测：在高温、高湿、强电磁场等复杂环境下，如何保证检测设备的稳定性和准确性3.设备的维护与检修：如何降低设备的维护成本，提高设备的运行寿命4.检测技术的普及与推广：如何将先进的局部放电检测技术普及到更多的电力系统中，提高整个系统的安全可靠性展望未来，随着科技的不断进步，局部放电检测与处理技术将更加完善，为电力系统的安全可靠运行提供更有效的保障10. 结论输配电线路的局部放电检测与处理是确保电力系统安全稳定运行的关键技术通过选用合适的检测设备，及时发现并处理局部放电缺陷，可以提高输配电线路的运行效率和可靠性同时，设备的维护与检修也是保证检测设备正常运行的重要环节随着未来检测技术的不断创新和发展，局部放电检测与处理技术将更好地服务于电力系统，为人类社会的可持续发展做出更大的贡献。

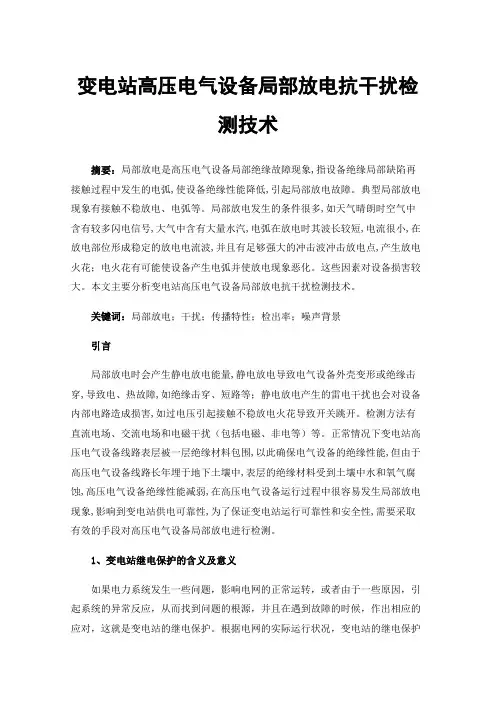

变电站高压电气设备局部放电抗干扰检测技术摘要：局部放电是高压电气设备局部绝缘故障现象,指设备绝缘局部缺陷再接触过程中发生的电弧,使设备绝缘性能降低,引起局部放电故障。
典型局部放电现象有接触不稳放电、电弧等。
局部放电发生的条件很多,如天气晴朗时空气中含有较多闪电信号,大气中含有大量水汽,电弧在放电时其波长较短,电流很小,在放电部位形成稳定的放电电流波,并且有足够强大的冲击波冲击放电点,产生放电火花；电火花有可能使设备产生电弧并使放电现象恶化。
这些因素对设备损害较大。
本文主要分析变电站高压电气设备局部放电抗干扰检测技术。
关键词：局部放电；干扰；传播特性；检出率；噪声背景引言局部放电时会产生静电放电能量,静电放电导致电气设备外壳变形或绝缘击穿,导致电、热故障,如绝缘击穿、短路等；静电放电产生的雷电干扰也会对设备内部电路造成损害,如过电压引起接触不稳放电火花导致开关跳开。
检测方法有直流电场、交流电场和电磁干扰（包括电磁、非电等）等。
正常情况下变电站高压电气设备线路表层被一层绝缘材料包围,以此确保电气设备的绝缘性能,但由于高压电气设备线路长年埋于地下土壤中,表层的绝缘材料受到土壤中水和氧气腐蚀,高压电气设备绝缘性能减弱,在高压电气设备运行过程中很容易发生局部放电现象,影响到变电站供电可靠性,为了保证变电站运行可靠性和安全性,需要采取有效的手段对高压电气设备局部放电进行检测。
1、变电站继电保护的含义及意义如果电力系统发生一些问题，影响电网的正常运转，或者由于一些原因，引起系统的异常反应，从而找到问题的根源，并且在遇到故障的时候，作出相应的应对，这就是变电站的继电保护。
根据电网的实际运行状况，变电站的继电保护装置可以对其进行准确、及时的判别。
当电网发生故障或异常时，它可以迅速地做出响应，以保证整个电网的正常运行，避免故障或异常妨碍电网安全、可靠地工作。
同时，当发生故障或异常时，可以通过继电保护装置的报警信息，及时发现故障，并能在不影响电网整体运行的情况下，对故障进行预测和处理。

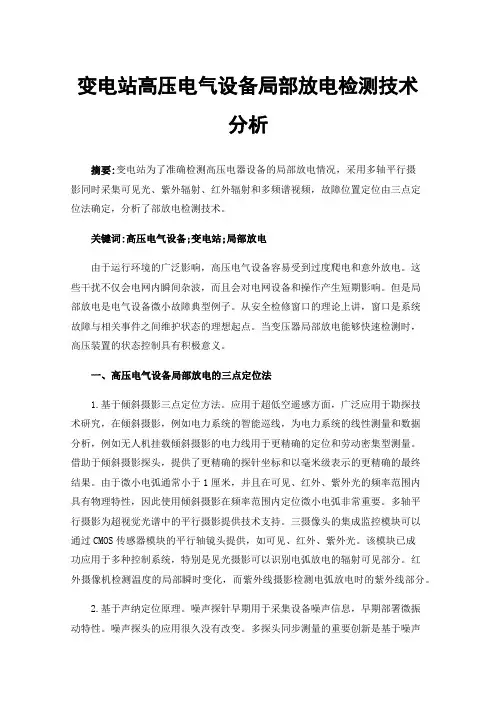

变电站高压电气设备局部放电检测技术分析摘要:变电站为了准确检测高压电器设备的局部放电情况，采用多轴平行摄影同时采集可见光、紫外辐射、红外辐射和多频谱视频，故障位置定位由三点定位法确定，分析了部放电检测技术。
关键词:高压电气设备;变电站;局部放电由于运行环境的广泛影响，高压电气设备容易受到过度爬电和意外放电。
这些干扰不仅会电网内瞬间杂波，而且会对电网设备和操作产生短期影响。
但是局部放电是电气设备微小故障典型例子。
从安全检修窗口的理论上讲，窗口是系统故障与相关事件之间维护状态的理想起点。
当变压器局部放电能够快速检测时，高压装置的状态控制具有积极意义。
一、高压电气设备局部放电的三点定位法1.基于倾斜摄影三点定位方法。
应用于超低空遥感方面，广泛应用于勘探技术研究，在倾斜摄影，例如电力系统的智能巡线，为电力系统的线性测量和数据分析，例如无人机挂载倾斜摄影的电力线用于更精确的定位和劳动密集型测量。
借助于倾斜摄影探头，提供了更精确的探针坐标和以毫米级表示的更精确的最终结果。
由于微小电弧通常小于1厘米，并且在可见、红外、紫外光的频率范围内具有物理特性，因此使用倾斜摄影在频率范围内定位微小电弧非常重要。
多轴平行摄影为超视觉光谱中的平行摄影提供技术支持。
三摄像头的集成监控模块可以通过CMOS传感器模块的平行轴镜头提供，如可见、红外、紫外光。
该模块已成功应用于多种控制系统，特别是见光摄影可以识别电弧放电的辐射可见部分。
红外摄像机检测温度的局部瞬时变化，而紫外线摄影检测电弧放电时的紫外线部分。
2.基于声纳定位原理。
噪声探针早期用于采集设备噪声信息，早期部署微振动特性。
噪声探头的应用很久没有改变。
多探头同步测量的重要创新是基于噪声探头和声学特性分析高频率噪声峰值之间的差异，从而实现比频谱更精确的三维定位。
为了满足分析并行多轴相机数据的要求，使用声呐声纳装置确定电弧放电位置，进一步定位。
在大气中的静态空气中，声速通常为340m/s，因此声音探头的采样频率通常为44mhz，从而使定位的理论精度提高。

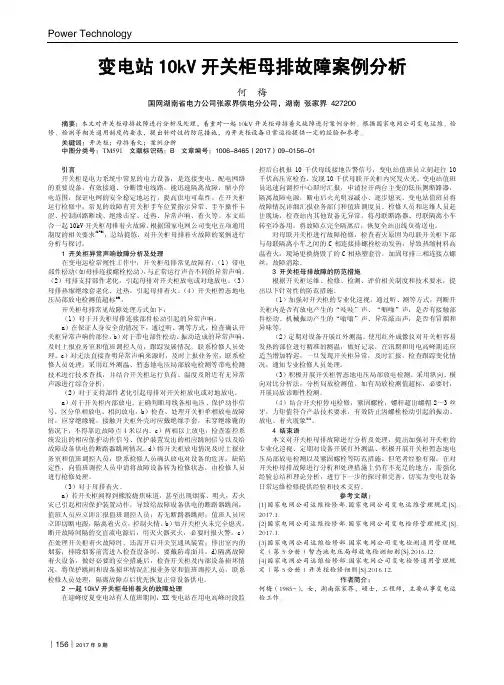

Power Technology︱156︱2017年9期变电站10kV 开关柜母排故障案例分析何 梅国网湖南省电力公司张家界供电分公司，湖南 张家界 427200摘要：本文对开关柜母排故障进行分析及处理，着重对一起10kV 开关柜母排着火故障进行案例分析。
根据国家电网公司变电运维、检修、检测等相关通用制度的要求，提出针对性的防范措施，为开关柜设备日常运检提供一定的经验和参考。
关键词：开关柜；母排着火；案例分析中图分类号：TM591 文献标识码：B 文章编号：1006-8465（2017）09-0156-01引言 开关柜是电力系统中常见的电力设备，是连接变电、配电网络的重要设备，有效接通、分断馈电线路，能迅速隔离故障，缩小停电范围，保证电网的安全稳定地运行，提高供电可靠性。
在开关柜运行检修中，常见的故障有开关柜手车位置指示异常、手车操作卡涩、控制回路断线、绝缘击穿、过热、异常声响、着火等。
本文结合一起10kV 开关柜母排着火故障，根据国家电网公司变电五项通用制度的相关要求[1-2]，总结提炼，对开关柜母排着火故障的案例进行分析与探讨。
1 开关柜异常声响故障分析及处理 在变电运检常规性工作中，开关柜母排常见故障有：（1）带电部件松动（如母排连接螺栓松动），与正常运行声音不同的异常声响。
（2）母排支持部件老化，引起母排对开关柜放电或对地放电。
（3）母排热缩绝缘套老化、过热，引起母排着火。
（4）开关柜暂态地电压局部放电检测值超标[3]。
开关柜母排常见故障处理方式如下： （1）对于开关柜母排连接部件松动引起的异常声响。
a）在保证人身安全的情况下，通过听、测等方式，检查确认开关柜异常声响的部位。
b）对于带电部件松动、振动造成的异常声响，及时上报业务室和值班调控人员，跟踪发展情况，联系检修人员处理。
c）对无法直接查明异常声响来源时，及时上报业务室，联系检修人员处理，采用红外测温、暂态地电压局部放电检测等带电检测技术进行技术查找，并结合开关柜运行负荷、温度及附近有无异常声源进行综合分析。
《电网设备状态检修技术（带电检测分册）》第五章高频局部放电检测技术目录第1节高频局部放电检测技术概述 (2)1.1 发展历程 (2)1.2 技术特点 (3)1.2.1 技术优势及局限性 (3)1.2.1 局限性 (3)1.2.3 适用范围 (4)1.3 应用情况 (4)第2节高频局部放电检测技术基本原理 (4)2.1 罗氏线圈基本知识 (4)2.2 高频局部放电检测基本原理 (6)2.3 高频局部放电检测装置组成及原理 (7)第3节高频局部放电检测及诊断方法 (9)3.1 检测方法 (9)3.1.1 电力电缆 (9)3.1.2 其他电力设备 (10)3.2 诊断方法 (11)第四节典型高频局部放电案例分析 (14)4.1 110kV 电缆GIS终端内部气隙局部放电缺陷案例 (14)参考文献 (16)第1节高频局部放电检测技术概述1.1 发展历程高频局部放电检测方法是用于电力设备局部放电缺陷检测与定位的常用测量方法之一，其检测频率范围通常在3MHz到30MHz之间。
高频局部放电检测技术可广泛应用于电力电缆及其附件、变压器、电抗器、旋转电机等电力设备的局放检测，其高频脉冲电流信号可以由电感式耦合传感器或电容式耦合传感器进行耦合，也可以由特殊设计的探针对信号进行耦合。
高频局部放电检测方法，根据传感器类型主要分为电容型传感器和电感型传感器。
电感型传感器中高频电流传感器（High Frequency Current Transformer ，HFCT）具有便携性强、安装方便、现场抗干扰能力较好等优点，因此应用最为广泛，其工作方式是对流经电力设备的接地线、中性点接线以及电缆本体中放电脉冲电流信号进行检测，高频电流传感器多采用罗格夫斯基线圈结构。
罗格夫斯基线圈（Rogowski coils，简称罗氏线圈）用于电流检测领域已有几十年历史。
早在1887年英国布里斯托大学的茶托克教授即进行了研究，把一个长而且形状可变的线圈作为磁位差计，并且通过测量磁路中的磁阻，试图研究更加理想的直流发电机。

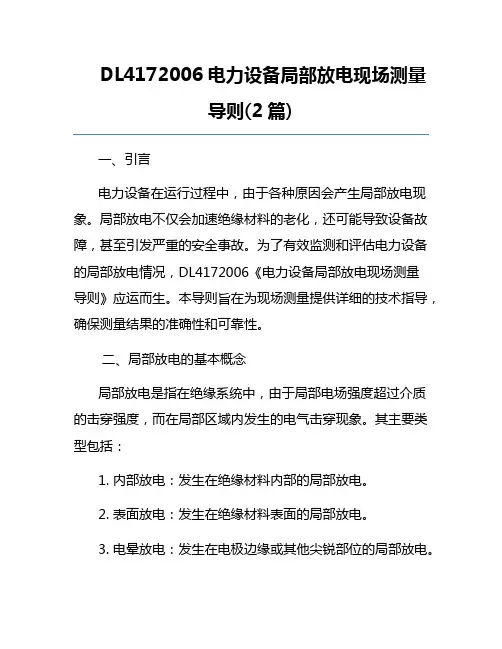

DL4172006电力设备局部放电现场测量导则(2篇)一、引言电力设备在运行过程中，由于各种原因会产生局部放电现象。
局部放电不仅会加速绝缘材料的老化，还可能导致设备故障，甚至引发严重的安全事故。
为了有效监测和评估电力设备的局部放电情况，DL4172006《电力设备局部放电现场测量导则》应运而生。
本导则旨在为现场测量提供详细的技术指导，确保测量结果的准确性和可靠性。
二、局部放电的基本概念局部放电是指在绝缘系统中，由于局部电场强度超过介质的击穿强度，而在局部区域内发生的电气击穿现象。
其主要类型包括：1. 内部放电：发生在绝缘材料内部的局部放电。
2. 表面放电：发生在绝缘材料表面的局部放电。
3. 电晕放电：发生在电极边缘或其他尖锐部位的局部放电。
三、测量原理与方法1. 测量原理局部放电测量基于电测法和声测法两大原理：电测法：通过检测局部放电产生的脉冲电流信号，分析其幅值、频率等特征。
声测法：通过检测局部放电产生的声波信号，分析其传播特性。
2. 测量方法常见的局部放电测量方法包括：脉冲电流法：利用高频电流互感器检测局部放电脉冲电流。
超声波法：利用超声波传感器检测局部放电产生的声波信号。
特高频法：利用特高频传感器检测局部放电产生的电磁波信号。
四、测量设备与仪器1. 测量设备高频电流互感器：用于检测脉冲电流信号。
超声波传感器：用于检测声波信号。
特高频传感器：用于检测电磁波信号。
2. 测量仪器局部放电检测仪：集成多种传感器，用于综合分析局部放电信号。
示波器：用于观察和分析局部放电信号的波形。
频谱分析仪：用于分析局部放电信号的频谱特性。
五、现场测量步骤1. 测量前准备设备检查：确保所有测量设备工作正常。
环境检查：排除现场干扰因素，如电磁干扰、机械振动等。
安全措施：采取必要的安全措施，确保测量人员的安全。
2. 测量过程设备连接：正确连接测量设备和被测电力设备。
参数设置：根据被测设备的特性和测量要求，设置合适的测量参数。

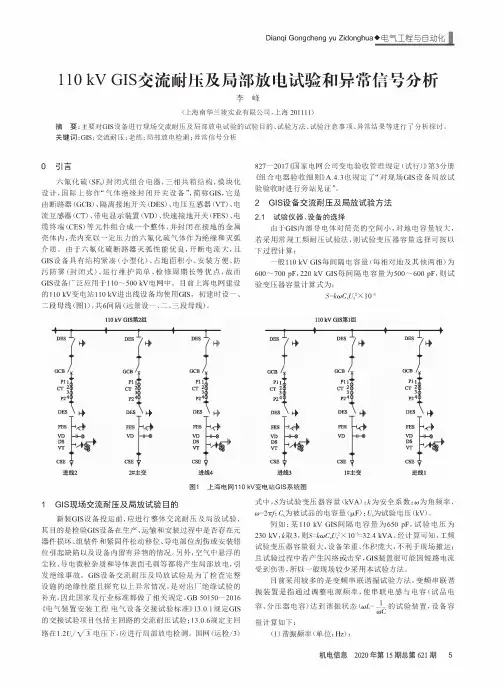

Dianqi Gongcheng yu Zidonghua ♦电气工程与自动化llOkV GIS 交流耐压及局部放电试验和异常信号分析李峰（上海南华兰陵实业有限公司，上海201111）摘要:主要对GIS 设备进行现场交流耐压及局部放电试验的试验目的、试验方法、试验注意事项、异常结果等进行了分析探讨。
关键词:GIS ；交流耐压;老练;局部放电检测；异常信号分析0引言827—2017H 国家电网公司变电验收管理规定（试行）》第3分册六氟化硫（SF %）封闭式组合电器，三相共箱结构，模块化设计，国际上称作“气体绝缘封闭开关设备”，称GIS ,器（GCB ）、开关（DES ）、电压 器（VT ）、电流 器（CT ）、电‘VD ）、快速 开关（FES ）、电缆终端（CES ）等元 组合成 体，封闭 的 ：体， 压的六氟化硫气体作绝缘Y 六氟化硫 器 ，开 电流 ，GIS 设备具有结构紧凑‘ 化）、 、 方、防‘封闭式）、行维护简单、检 等 ，GIS 设备广泛应用于110〜500 kV 电 。
目前上海电网建设的110 kV 变电站110 kV 进出线设备GIS ，初建时设一、‘ 1），共6间隔G设一、二、三Y《组合电器验收细则C A.4.3也规定了“对现场GIS 设备局放试 验验收进行旁见证”。
2 GIS 设备交流耐压及局放试验方法2.1试验仪器、设备的选择GIS 内部电体对筒壳的空间小，对地电容量较大,若采 常规工频耐压试验法，则试验变压器容量选择可按以 下 计算：一般110 kV GIS 每间隔电容量（每相对地及其他两相）为600〜700 pF , 220 kV GIS 每间隔电容量为500〜600 pF ,则试验变压器容量计算式为：S=kcoC!2" 10#3图1上海电网110 kV 变电站GIS 系统图1 GIS 现场交流耐压及局放试验目的GIS 设备，进行体交流耐压及局放试验，其目的 检验GIS 设备 、元器 、组、 电部及设备 有异 的情况。
国家电网公司变电运维通用管理规定第3分册组合电器运维细则国家电网公司二〇一六年十二月目录前言 (II)1 运行规定 (1)1.1 一般规定 (1)1.2 紧急申请停运规定 (1)2 巡视及操作 (2)2.1 巡视 (2)2.2 操作 (4)3 维护 (4)3.1 汇控柜维护 (4)3.2 高压带电显示装置维护 (4)3.3 指示灯更换 (4)3.4 储能空开更换 (5)3.5 组合电器红外热像检测 (5)4 故障及异常处理 (5)4.1 内部绝缘故障、击穿 (5)4.2 SF6气体压力异常 (5)4.3 声响异常 (6)4.4 局部过热 (6)4.5 分、合闸异常 (6)4.6 组合电器发生故障气体外逸时的安全技术措施 (6)前言为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修通用管理规定和反事故措施（以下简称“五通一措”）。
经反复征求意见，于2017年1月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。
本细则是依据《国家电网公司变电运维通用管理规定》编制的第3分册《组合电器运维细则》，适用于35kV及以上变电站组合电器(包括GIS、HGIS，下同)。
本细则由国家电网公司运维检修部负责归口管理和解释。
本细则起草单位：国网天津电力。
本细则主要起草人：王永宁、李宏博、祁麟、马小光、于顺智、陈荣、郝捷、于啸、董艳唯、赵大兴、高建伟、黄朝。
组合电器运维细则1运行规定1.1 一般规定1.1.1 送电前必须试验合格，各项检查项目合格，各项指标满足要求，保护按照整定配置要求投入，并经验收合格，方可投运。
1.1.2 运行中SF6气体年漏气率≤0.5%/年；湿度检测：有灭弧分解物的气室≤300μL/L，无灭弧分解物的气室≤500μL/L。
电力变压器局部放电带电检测及定位技术发布时间：2021-12-01T03:30:45.469Z 来源：《当代电力文化》2021年第19期作者：王鑫铎[导读] 随着电力企业的不断发展，对电力变压器故障检测技术的研究也在不断深入，王鑫铎中国石油四川石化公司（成都，四川）611930摘要：随着电力企业的不断发展，对电力变压器故障检测技术的研究也在不断深入，更多先进的检测技术相继出现。
通过相关故障检测技术检测并排除电力变压器故障，使电力变压器更安全、更方便、更符合人们的需要。
当电力变压器出现故障时，会产生变压器绝缘劣化，局部放电造成电力事故。
为了提高电力变压器在使用过程中的安全性，在选择变压器时，要对变压器的局部放电进行带电检测和定位，也要对在使用中的变压器进行该方面的检测，确保电压器在使用过程中无安全隐患，本文就电力变压器局部放电带电检测技术及定位技术进行简单介绍。
关键词：电力；变压器；局部放电；带电检测；定位技术引言电力变压器是电力系统中重要的组成部件之一，该部件质量和运行状况的好坏会对整个电力系统安全、稳定运行造成直接的影响。
然而，在实际运行过程中，受多方面因素的影响，常常会导致电力变压器发生局部放电现象。
局部放电不仅会导致电力变压器的部分绝缘体产生相互反应，导致其介质成分发生变化，影响其运行性能和质量，还会引发电气事故，威胁工作人员的人身安全，对整个电力系统稳定、安全运行造成不良影响。
基于此，需要探寻有效的检测技术做好电力变压器局部放电检测工作，再根据检测结果制定相应的防范措施，才能最大限度地降低局部放电现象的发生或减轻其造成的危害。
1常见电力变压器局部放电检测技术类型及优缺点1.1脉冲电流检测法在电力变压器局部放电带电检测中，脉冲电流检测法是最常见的一种方法。
电力变压器局部放电时会产生脉冲电流，这些电流会经过地面进入传感器，将传感器和变压器回路相连接，通过对脉冲电流测算可以计算出变压器局部放电的电荷量，并精确找到放电位置。
ICS备案号： Q/CSG中国南方电网有限责任公司企业标准 气体绝缘金属封闭开关设备（GIS ）局部放电特高频检测技术规范中国南方电网有限责任公司 发 布Q/CSG11401-2010目次前言 (IV)1.范围 (1)2.规范性引用文件 (1)3.术语和定义 (1)3.1 GIS局部放电 GIS partial discharge (1)3.2 特高频 ultra high frequency(UHF) (2)3.3局部放电特高频检测 UHF detection of partial discharge (2)3.4带电测量 on-line detection (2)3.5在线监测 on-line Monitoring (2)3.6背景噪声 background noise (2)3.7最小可测放电量q min minimum level of detectable PD (2)4特高频局部放电检测方法 (2)4.1传感器 (3)4.2传感器布置方式 (3)4.3在线检测 (4)4.3.1 在线监测 (4)4.3.2 带电测量 (4)5.通用要求 (5)5.1使用条件 (5)5.2性能要求 (5)5.2.1检测频带 (5)5.2.2 灵敏度 (5)5.2.3 绝缘性能 (5)5.2.4 防护性能 (5)5.2.5 抗震性能 (5)5.2.6 电磁兼容性能 (6)5.2.7 接入安全性要求 (6)5.2.8 可靠性要求 (6)5.3 功能要求 (6)IQ/CSG11401-2010II 5.3.1 局部放电检测功能 (6)5.3.2 信号采集存储功能 (6)5.3.3 检测参数设置功能 (7)5.3.4 网络通讯功能 (7)5.3.5 检测结果显示功能 (7)5.3.6 异常报警功能 (7)5.3.7 放电类型识别功能 (7)5.3.8 放电源定位功能 (8)5.3.9 自检测和自恢复功能 (8)6.抗干扰 (8)6.1主要干扰类型 (8)6.2干扰的抑制 (8)7.放电源定位 (9)7.1 强度定位 (9)7.2 时差定位 (9)8.放电类型识别 (10)8.1 局部放电类型 (10)8.2 局部放电缺陷识别 (10)9.局部放电严重程度判定 (11)10.检测装置的性能试验 (11)10.1 有效性试验 (11)10.2抗干扰性能试验 (11)10.3 电磁兼容性能试验 (11)10.3.1 辐射电磁场试验 (11)10.3.2 电快速瞬变脉冲群试验 (12)10.3.3 浪涌（冲击）试验 (12)10.3.4工频磁场试验 (12)10.3.5阻尼振荡磁场干扰试验 (12)10.3.6静电干扰试验 (12)10.4 可靠性试验 (13)10.4.1 振动试验 (13)10.4.2 72小时通电试验 (13)11．检测装置试验要求 (13)Q/CSG11401-201011.1型式和验证试验 (13)11.2出厂试验 (14)11.3现场交接试验 (14)附录A GIS局部放电的典型图谱 (15)附录B 干扰信号的典型图谱 (16)附录C 检测报告样板 (17)附录D 检测数据要求 (17)附录E 带电测量方法 (18)附录F 带电测量注意事项 (19)IIIQ/CSG11401-2010IV前言局部放电测量有助于发现GIS内部的多种绝缘缺陷，是诊断GIS健康状态的重要手段。
局部放电试验操作的常见问题作者：张景慧来源：《中小企业管理与科技·上旬刊》 2013年第12期张景慧（广东产品质量监督检验研究院）摘要：局部放电试验作为检验电缆的微小缺陷的手段，已被各级标准作为XLPE 交联电缆的出厂检验必检项目。
检验员要履行好鉴别、把关、报告和监督的职能，在掌握专业理论知识的同时，需要在工作实践中不断积累经验，不断提高操作技术水平。
关键词：背景噪声放电量油水终端可剥离局部放电试验耐压试验1 局部放电试验背景噪声的确定和局放量的判断1.1 国家标准对局部放电试验的规定1.1.1 额定电压35kV 及以下挤包绝缘电力电缆《GB/T 12706.2-2008》与《GB/T 12706.3-2008》16.3局部放电试验：应按《GB/T 3048.12-2007》进行局部放电试验，试验灵敏度应为10pC 或更优。
三芯电缆的所有绝缘线芯都应试验，电压施加于每一根导体和金属屏蔽之间。
试验电压应逐渐升高到2U0 并保持10s，然后缓慢地降到1.73U0。
在1.73U0 下，应无任何有被试电缆产生的超过声明试验灵敏度的可检测到的放电。
注：被试电缆的任何放电都可能有害。
1.1.2 额定电压110kV 交联聚乙烯电力电缆《GB/T11017.1-2002》9.2 局部放电试验：局部放电试验应按GB/T 3048.12 进行，检测灵敏度应为10pC 或更优。
试验电压应逐渐升到1.75U0 并保持10s，然后慢慢地降到1.5U0。
在1.5U0 下，放电量应不大于10pC。
1.1.3 额定电压220kV 交联聚乙烯电力电缆《GB/Z 18890.1-2002》9.2 局部放电试验：应根据《GB/T 3048.12》对电缆进行局部放电试验，且按《GB/T 3048.12》定义，其灵敏度优于或等于5pC。
试验电压应逐渐升至222kV(1.75U0)并保持10s，然后慢慢地降至190kV(1.5U0)。
国家电网公司变电检测通用管理规定第3分册高频局部放电检测细则国家电网公司二〇一六年十二月目录前言 (II)1检测条件 (1)1.1环境要求 (1)1.2待测设备要求 (1)1.3人员要求 (1)1.4安全要求 (1)1.5仪器要求 (1)2检测准备 (2)3检测方法 (2)3.1检测原理图 (2)3.2检测步骤 (3)3.3检测验收 (3)4检测数据分析与处理 (3)5检测原始数据和报告 (4)5.1原始数据 (4)5.2检测报告 (4)附录 A （规范性附录）高频局部放电检测报告 (5)附录 B （资料性附录）高频局部放电检测的典型图谱 (6)附录 C （资料性附录）高频局部放电信号分类方法 (8)附录D（资料性附录）高频局部放电接线示意图 (9)I前言为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修管理通用管理规定和反事故措施（以下简称“五通一措”）。
经反复征求意见，于2017年1月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。
本细则是依据《国家电网公司变电检测管理通用管理规定》编制的第3分册《高频局部放电检测细则》，适用于35kV及以上变电站的变压器、避雷器、耦合电容器、电容式电压互感器、电流互感器、高压电力电缆和高压套管等容性设备。
本细则由国家电网公司运维检修部负责归口管理和解释。
本细则起草单位：国网浙江电力。
本细则主要起草人：徐翀、姚晖、吴忠、毛明华、童志明、蓝道林、黄宏华、邹国平。
II高频局部放电检测细则1 检测条件1.1 环境要求除非另有规定，检测均在当地大气条件下进行，且检测期间，大气环境条件应相对稳定。
a)检测目标及环境的温度不宜低于5℃；b)环境相对湿度不宜大于80%，雷、雨、雾、雪等天气不得进行检测；c)检测时应避免手机、照相机闪光灯等无线信号的干扰。
d)室内检测避免气体放电灯等对检测数据的影响；e)进行检测时应避免干扰源和大型设备振动带来的影响。
1.2 待测设备要求a)设备处于带电状态。
b)待测设备上无其他作业；c)待测设备接地引线（或被检电缆本体）上无其他耦合回路；1.3 人员要求电力设备高频局部放电的带电检测，检测人员应具备如下条件:a)熟悉高频局部放电检测的基本原理、诊断程序和缺陷定性的方法，。
b)了解高频局部放电检测仪的技术参数和性能，掌握高频局部放电检测仪的操作程序和使用方法。
c)了解被测电力设备的结构特点、运行状况和导致设备故障的基本因素；d)经过上岗培训并考试合格。
e)具有一定的现场工作经验，熟悉并能严格遵守电力生产和工作现场的相关安全管理规定。
1.4 安全要求a)应严格执行国家电网公司《电力安全工作规程(变电部分)》的相关要求；b)应确保操作人员及测试仪器与电力设备的带电部位保持足够的安全距离；c)应避开设备防爆口或压力释放口；d)测试中，电力设备的金属外壳应接地良好；e)在使用传感器进行检测时，应戴绝缘手套，避免手部直接接触传感器金属部件。
f)应在良好的天气下进行，如遇雷、雨、雪、雾不得进行该项工作，风力大于5级时，不宜进行该项工作。
g)行走中注意脚下，防止踩踏设备管道、二次线缆；h)防止传感器坠落而误碰设备；i)保证被测设备绝缘良好，防止低压触电；1.5 仪器要求1电力设备高频局部放电检测系统一般由高频电流传感器、相位信息传感器、信号采集单元、信号处理单元和数据处理终端和显示交互单元等构成。
高频局部放电检测仪器应经具有资质的相关部门校验合格，并按规定粘贴合格标志1.5.1 主要技术指标a)检测频率范围：通常选用3MHz到30MHz之间。
b)检测灵敏度：小于等于-100dB/10pC。
c)高频电流传感器需有较强的抗工频的磁饱和能力。
1.5.2 功能要求a)具备连续测量能力，内外两种同步模式，能识别和抑制干扰，拥有局部放电波形和数值两种显示功能。
b)具有放电相位、幅值、放电频次信息显示功能。
c)具备数据保存功能，可实现数据、图像的动态回放和无线传输。
d)检测仪器具备抗外部干扰的功能。
e)按预设程序定时采集和存储数据的功能。
f)宜具备检测图谱显示。
提供局部放电信号的幅值、相位、放电频次等信息中的一种或几种，并可采用波形图、趋势图等谱图中的一种或几种进行展示。
g)宜具备放电类型识别功能。
宜具备模式识别功能的仪器应能判断容性设备中的典型局部放电类型（自由金属颗粒放电、悬浮电位体放电、沿面放电、绝缘件内部气隙放电、金属尖端放电等），或给出各类局部放电发生的可能性，诊断结果应当简单明确；h)电池工作时间：充满电后连续工作时间不小于６小时。
2 检测准备a)检测前，应了解被测设备数量、型号、制造厂家、安装日期等信息以及运行情况。
b)配备与检测工作相符的图纸、上次检测的记录、标准化作业执行卡。
c)检查环境、人员、仪器、设备满足检测条件。
d)确认被测设备末屏接地良好，无开路风险。
e)现场具备安全可靠的独立电源，禁止从运行设备上接取检测用电源；f)按相关安全生产管理规定办理工作许可手续。
3 检测方法3.1 检测原理图当局部放电在电力设备很小的范围内发生时，局部击穿过程很快，将产生很陡的脉冲电流，脉冲电流将流经电力设备的接地引下线，同时会在垂直于电流传播方向的平面上产生磁场。
通过在电力设备的接地线上安装高频电流传感器和相位信息传感器，从局部放电产生的磁场中耦合能量，再经线圈转化为电信号的方式，可以检测判断电力设备中的局部放电缺陷。
如图1所示。
23高频电流传感器接地线高频局部放电带电检测仪器局部放电源高频局部放电信号相位信息传感器图1 高频局部放电检测原理图3.2 检测步骤a) 根据不同的电力设备及现场情况选择适当的测试点，保持每次测试点的位置一致，以便于进行比较分析；b) 在设备末屏接地端（包括变压器铁心、避雷器接地引下线等）安装高频局部放电传感器和相位信息传感器，设备电流方向应与传感器的标注要求一致；c) 开机后，运行监测软件，检查主机与电脑通信状况、同步状态、相位偏移等参数； d) 进行系统自检，确认各检测通道工作正常；e) 测试背景噪声。
测试前将仪器调节到最小量程，测量空间背景噪声值并记录； f)根据现场噪声水平设定各通道信号检测阈值；g) 开始测试，打开连接传感器的检测通道，观察检测到的信号。
测试时间不少于60秒； h) 如果发现信号无异常，保存数据，退出并改变检测位置继续下一点检测；如果发现信号异常，则延长检测时间并记录3组数据，进入异常诊断流程。
i)对于异常的检测信号，可以使用诊断型仪器进行进一步的诊断分析，也可以结合其它检测方法进行综合分析。
3.3 检测验收a) 检查检测数据是否准确、完整； b) 恢复设备到检测前状态。
4 检测数据分析与处理首先根据相位图谱特征判断测量信号是否具备典型放电图谱特征或与背景或其他测试位置有明显不同，若具备，继续如下分析和处理：同一类设备局部放电信号的横向对比。
相似设备在相似环境下检测得到的局部放电信号，其测试幅值和测试谱图应相似，同一变电站内的同类设备也可以作类似横向比较；同一设备历史数据的纵向对比。
通过在较长的时间内多次测量同一设备的局部放电信号，可以跟踪设备的绝缘状态劣化趋势，如果测量值有明显增大，或出现典型局部放电谱图，可判断此测试点内存在异常，典型放电图谱参见附录B ；若检测到有局部放电特征的信号，当放电幅值较小时，判定为异常信号；当放电特征明显，且幅值较大时，判定为缺陷信号。
电力设备高频局部放电检测的指导判据参见附录C ；必要时，应结合特高频、超声波局部放电和油气成分分析等方法对被测设备进行综合分析。
对于具有等效时频谱图分析功能的高频局放检测仪器，应将去噪声和信号分类后的单一放电信号与典型局部放电图谱（附录B）相类比，可以判断放电类型、严重程度、放电信号远近等，信号分类方法参见附录C。
“对于异常和缺陷信号，要结合测试经验和其它试验项目测试结果进行危险性评估”5 检测原始数据和报告5.1 原始数据在检测过程中，应随时保存高频局放检测原始数据，存放方式如下：a)建立一级文件夹，文件夹名称：变电站名＋检测日期（如：衢州变20150101）；b)建立二级文件夹，文件夹名称：间隔名称调度号＋设备名称（如：衢城1751线CT、衢城1751线避雷器、衢城1751线PT）；c)文件名：间隔内设备名称+设备相位（如：衢城1751线CT A相、衢城1751线CT B相、衢城1751线CT C相）；d)当检测到异常时，需对该间隔上的同类容性设备进行检测并分别建立文件夹，文件夹名称：调度号＋相别（A、B、C）。
每个检测部位应记录不少于3张三维图谱，且应尽量在减少外界干扰的情况下，在检测到最大局放信号处，存储不少于2组二维图谱，便于信号诊断分析。
5.2 检测报告检测工作结束后，应在15个工作日内将试验报告整理完毕并录入系统，记录格式见附录A。
4附录A（规范性附录）高频局部放电检测报告A.1 高频局部放电检测报告表A.1 高频局部放电检测报告一、基本信息变电站委托单位试验单位运行编号试验性质试验日期试验人员试验地点报告日期编制人审核人批准人试验天气环境温度（℃）环境相对湿度（%）二、设备铭牌生产厂家出厂日期出厂编号设备型号额定电压(kV)三、检测数据序号间隔名称设备名称和相位图谱文件是否存在放电信号（打勾）测试值（峰值）（mV）1 图谱是 / 否2 图谱是 / 否3 图谱是 / 否4 图谱是 / 否5 图谱是 / 否6 图谱是 / 否7 图谱是 / 否8 图谱是 / 否9 图谱是 / 否10 图谱是 / 否特征分析检测仪器结论备注注：如测试时，探头后需增加滤波器进行消噪处理，请在备注处予以注明。
5附录 B（资料性附录）高频局部放电检测的典型图谱B.1 典型高频局部放电图谱特征表B.1 高频局部放电检测典型图谱放电类型图谱特征缺陷分析电晕放电相位谱图分类图谱每个脉冲时域波形单个脉冲频域波形高电位处存在尖端，电晕放电一般出现在电压周期的负半周。
若低电位处也有尖端，则负半周出现的放电脉冲幅值较大，正半周幅值较小。
内部放电相位谱图分类图谱每个脉冲时域波形单个脉冲频域波形存在内部局部放电，一般出现在电压周期中的第一和第三象限，正负半周均有放电，放电脉冲较密且大多对称分布。
6放电类型图谱特征缺陷分析沿面放电相位谱图分类图谱每个脉冲时域波形单个脉冲频域波形存在沿面放电时，一般在一个半周出现的放电脉冲幅值较大、脉冲较稀，在另一半周放电脉冲幅值较小、脉冲较密。
