轴流风机主要参数
轴流风机的主要参数包括以下几个方面:
1.风量:轴流风机的风量指的是风机在单位时间内能输送的气体体积。
风量大小影响着通风效果,一般来说,风量越大,通风效果越好。
2.风压:轴流风机的风压指的是风机产生的气流对周围环境的压力。
风压越高,风机输送气体的能力越强,但同时也会增加能耗。
3.功率:轴流风机的功率指的是风机在运行过程中所需的能量。
功率越大,风机的运行效率越高,但同时也可能导致更高的能耗。
4.转速:轴流风机的转速指的是风叶旋转的速度。
转速越高,风量越大,但过高的转速可能会导致噪音增大。
5.噪音:轴流风机的噪音指的是风机在运行过程中产生的声音。
噪音越小,说明风机的运行越平稳,对周围环境的影响越小。
6.叶轮:轴流风机的叶轮指的是风叶的设计和材质。
叶轮的设计和材质直接影响着风机的性能和使用寿命。
7.外壳:轴流风机的外壳材质和设计影响着风机的防护性能和美观度。
以上这些参数是选购轴流风机时需要重点关注的,根据实际需求选择合适的参数,可以确保风机的性能和使用效果。

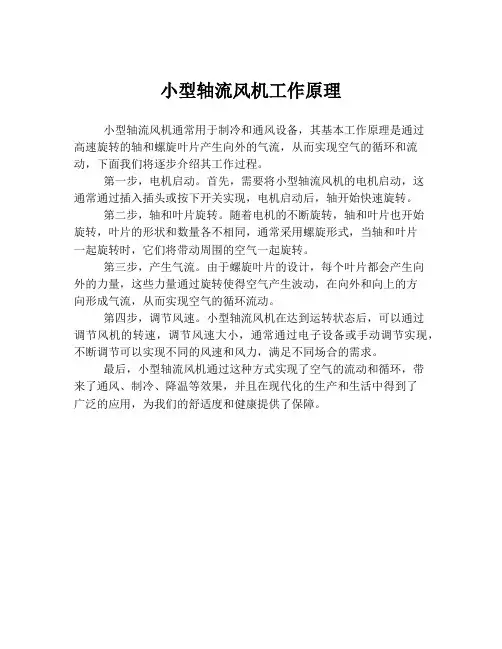

小型轴流风机工作原理
小型轴流风机通常用于制冷和通风设备,其基本工作原理是通过
高速旋转的轴和螺旋叶片产生向外的气流,从而实现空气的循环和流动,下面我们将逐步介绍其工作过程。
第一步,电机启动。
首先,需要将小型轴流风机的电机启动,这
通常通过插入插头或按下开关实现,电机启动后,轴开始快速旋转。
第二步,轴和叶片旋转。
随着电机的不断旋转,轴和叶片也开始
旋转,叶片的形状和数量各不相同,通常采用螺旋形式,当轴和叶片
一起旋转时,它们将带动周围的空气一起旋转。
第三步,产生气流。
由于螺旋叶片的设计,每个叶片都会产生向
外的力量,这些力量通过旋转使得空气产生波动,在向外和向上的方
向形成气流,从而实现空气的循环流动。
第四步,调节风速。
小型轴流风机在达到运转状态后,可以通过
调节风机的转速,调节风速大小,通常通过电子设备或手动调节实现,不断调节可以实现不同的风速和风力,满足不同场合的需求。
最后,小型轴流风机通过这种方式实现了空气的流动和循环,带
来了通风、制冷、降温等效果,并且在现代化的生产和生活中得到了
广泛的应用,为我们的舒适度和健康提供了保障。
轴流式风机原理及运行一.轴流式风机的结构特点轴流送风机为单级风机,转子由叶轮和叶片组成,带有一个整体的滚动轴承箱和一个液压叶片调节装置。
主轴承和滚动轴承同置于一球铁箱体内,此箱体同心地安装在风机下半机壳中并用螺栓固定。
在主轴的两端各装一只支承轴承,为承受轴向力。
主轴承箱的油位由一油位指示器在风机壳体外示出。
轴承的润滑和冷却借助于外置的供油装置,周围的空气通过机壳和轴承箱之间的空隙的自然通风,以增加了它的冷却。
叶轮为焊接结构,因为叶轮重量较轻,惯性矩也小。
叶片和叶柄等组装件的离心力通过推力轴承传递至较小的承载环上,叶轮组装件在出厂前进行叶轮整套静、动平衡的校验。
风机运行时,通过叶片液压调节装置,可调节叶片的安装角并保持这一角度。
叶片装在叶柄的外端,叶片的安装角可以通过装在叶柄内的调节杆和滑块进行调节,并使其保持在一定位置上。
调节杆和滑块由调节盘推动,而调节盘由推盘和调节环所组成,并和叶片液压调节装置的液压缸相连接。
风机转子通过风机侧的半联轴器、电动机侧的半联轴器和中间轴与电机连接。
风机液压润滑供油装置由组合式的润滑供油装置和液压供油装置组成。
此系统有2台油泵,并联安装在油箱上,当主油泵发生故障时,备用油泵即通过压力开关自动启动,2个油泵的电动机通过压力开关联锁。
在不进行叶片调节时,油流经恒压调节阀而至溢流阀,借助该阀建立润滑压力,多余的润滑油经溢流阀回油箱。
风机的机壳是钢板焊接结构,风机机壳具有水平中分面,上半可以拆卸,便于叶轮的装拆和维修。
叶轮装在主轴的轴端上,主轴承箱用螺钉同风机机壳下半相连接,并通过法兰的内孔保证对中,此法兰为一加厚的刚性环,它将力(由叶轮产生的径向力和轴向力)通过风机底脚可靠地传递至基础,在机壳出口部分为整流导叶环,固定式的整流导叶焊接在它的通道内。
整流导叶环和机壳以垂直法兰用螺钉连接。
进气箱为钢板焊接结构,它装置在风机机壳的进气侧。
在进气箱中的中间轴放置于中间轴罩内。
电动机一侧的半联轴器用联轴器罩壳防护。

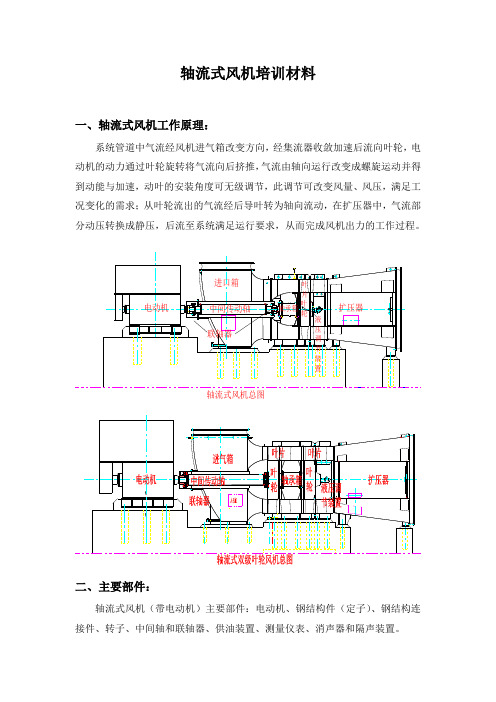

轴流式风机培训材料一、轴流式风机工作原理:系统管道中气流经风机进气箱改变方向,经集流器收敛加速后流向叶轮,电动机的动力通过叶轮旋转将气流向后挤推,气流由轴向运行改变成螺旋运动并得到动能与加速,动叶的安装角度可无级调节,此调节可改变风量、风压,满足工况变化的需求;从叶轮流出的气流经后导叶转为轴向流动,在扩压器中,气流部分动压转换成静压,后流至系统满足运行要求,从而完成风机出力的工作过程。
轴流式风机总图二、主要部件:轴流式风机(带电动机)主要部件:电动机、钢结构件(定子)、钢结构连接件、转子、中间轴和联轴器、供油装置、测量仪表、消声器和隔声装置。
2.1、钢结构件:分为带整流罩的风机机壳及后导叶;带护轴管的进气箱;主轴承座(在整流罩中);扩压器;膨胀节、活节及管路系统等。
2.1.1、风机机壳:机壳具有水平中分面,上半可以拆卸,便于叶轮的装拆和维修。
在机壳出口部分为整流导叶环,固定式的整流导叶焊接在它的通道内,整流导叶和机壳以垂直法兰用螺栓联接。
2.1.2、进气箱:为钢板焊接结构,它装置在风机机壳的进气侧。
在进气箱中的中间轴放置于中间轴罩内。
电动机一侧的半联轴器,用联轴器罩防护。
2.1.3、主轴承箱:通过高强度螺钉与风机机壳下半相连,并通过法兰的内孔保证中心对中。
此法兰为一加厚的刚性环,它将力(由叶轮产生的径向力和轴向力)通过风机底脚可靠地传递至基础,2.1.4、扩压器:带整流体的扩压器为钢板焊接结构,它布置在风机机壳的排气侧。
2.2、钢结构连接件:为防止风机机壳的振动和噪声传递至进气箱和扩压器以至管道,因此进气箱和扩压器通过挠性联接(围带)同风机机壳相连接。
在进气箱的进气端和扩压器的排气端均设有挠性膨胀节与管道相连,用以阻隔风机与管道的振动相互传递。
2.3、中间轴和联轴器:风机转子通过风机侧的半联轴器、电机侧的半联轴器和中间轴与驱动电机连接。
2.4、转子:风机转子由叶轮、叶片、整体式轴承箱和液压调节装置组成。
什么是轴流风机、为什么叫轴流式?
轴流风机主要由风机叶轮和机壳组成,结构简单但是数据要求非常高.轴流式风机通常用在流量要求较高而压力要求较低的场合。
轴流式风机固定位置并使空气移动.
轴流风机:用途非常广泛,就是与风叶的轴同方向的气流,如电风扇,空调外机风扇就是轴流方式运行风机。
之所以称为"轴流式",是因为气体平行于风机轴流动。
轴流式风机通常用在流量要求较高而压力要
求较低的场合。
轴流式风机固定位置并使空气移动。
轴流风机主要由风机叶轮和机壳组成,结构简单但是数据要求非常高,轴流风机,用途非常广泛,就是与风叶的轴同方向的气流,如电风扇,空调外机风扇就是轴流方式运行风机。
之所以称为"轴流式"风机。

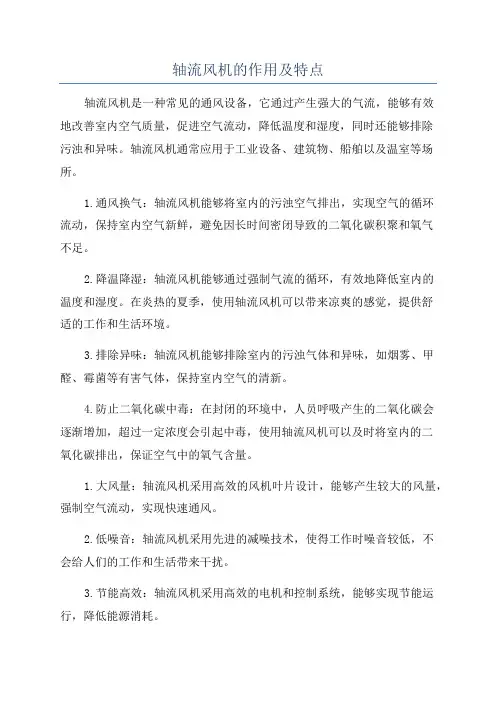

轴流风机的作用及特点轴流风机是一种常见的通风设备,它通过产生强大的气流,能够有效地改善室内空气质量,促进空气流动,降低温度和湿度,同时还能够排除污浊和异味。
轴流风机通常应用于工业设备、建筑物、船舶以及温室等场所。
1.通风换气:轴流风机能够将室内的污浊空气排出,实现空气的循环流动,保持室内空气新鲜,避免因长时间密闭导致的二氧化碳积聚和氧气不足。
2.降温降湿:轴流风机能够通过强制气流的循环,有效地降低室内的温度和湿度。
在炎热的夏季,使用轴流风机可以带来凉爽的感觉,提供舒适的工作和生活环境。
3.排除异味:轴流风机能够排除室内的污浊气体和异味,如烟雾、甲醛、霉菌等有害气体,保持室内空气的清新。
4.防止二氧化碳中毒:在封闭的环境中,人员呼吸产生的二氧化碳会逐渐增加,超过一定浓度会引起中毒,使用轴流风机可以及时将室内的二氧化碳排出,保证空气中的氧气含量。
1.大风量:轴流风机采用高效的风机叶片设计,能够产生较大的风量,强制空气流动,实现快速通风。
2.低噪音:轴流风机采用先进的减噪技术,使得工作时噪音较低,不会给人们的工作和生活带来干扰。
3.节能高效:轴流风机采用高效的电机和控制系统,能够实现节能运行,降低能源消耗。
4.安装方便:轴流风机结构简单,体积小巧,安装调试方便,在狭小的空间中也可以灵活应用。
5.维护便捷:轴流风机的维护工作相对简单,一般只需定期清洁叶片,检查电机运行情况即可,维护工作量小,维修成本低。
6.广泛应用:轴流风机广泛应用于各种场所,如工业厂房、仓库、大型建筑物、地下车库、地铁站等,满足不同空间的通风换气需求。
总之,轴流风机在通风换气、降温降湿、排除异味以及防止二氧化碳中毒等方面具有重要的作用。
它的特点包括大风量、低噪音、节能高效、安装方便、维护便捷以及广泛应用等。
在实际使用中,我们应选择适合的轴流风机型号和规格,合理安装和使用,以达到最佳效果。
轴流通风机翼型基础知识(总9页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除轴流通风机翼型基础知识培训轴流式风机得名于流体从轴向流人叶轮并沿轴向流出。
其工作原理基于叶翼型理论:机翼型理论:飞机机翼的横截面(机翼的截面形状都为三角形)的形状使得从机翼上表面流过的空气速度大于从机翼下表面流过的空气速度。
这样机翼上表面所受空气的压力就小于机翼下表面所受空气压力。
这个压力差就是飞机的上升力,上下面的弧度不同造成它们产生的气压不同,所以产生了向上的升力。
工作原理:气体以一个攻角进入叶轮,在翼背(工作面)上产生一个升力,同时必定在翼腹(非工作面)上产生一个大小相等方向相反的作用力,使气体排出叶轮呈螺旋形沿轴向向前运动。
与此同时,风机进口处由于差压的作用,使气体不断地吸入。
对动叶可调轴流式风机,攻角越大,翼背的周界越大,则升力越大,风机的压差就越大,而风量越小。
当攻角达到临界值时,气体将离开翼背的型线而发生涡流,导致风机压力大幅度下降而产生失速现象。
轴流式风机中的流体不受离心力的作用,所以由于离心力作用而升高的静压能为零,因而它所产生的能头远低于离心式风机。
故一般适用于大流量低扬程的地方,属于高比转数范围。
第一章通风机中的伯努利原理和翼型升力第一节伯努利原理图1-两张纸在内外压强差作用下靠拢飞机机翼地翼剖面又叫做翼型,一般翼型的前端圆钝、后端尖锐,上表面拱起、下表面较平,呈鱼侧形。
前端点叫做前缘,后端点叫做后缘,两点之间的连线叫做翼弦。
当气流迎面流过机翼时,流线分布情况如图2。
原来是一股气流,由于机翼地插入,被分成上下两股。
通过机翼后,在后缘又重合成一股。
由于机翼上表面拱起,是上方的那股气流的通道变窄。
根据气流的连续性原理和伯努利定理可以得知,机翼上方的压强比机翼下方的压强小,也就是说,机翼下表面受到向上的压力比机翼上表面受到向下的压力要大,这个压力差就是机翼产生的升力。
轴流风机的工作原理
轴流风机是一种常见的工业设备,用于输送气体、增压、通风和换气等工业应用。
它的工作原理主要是通过叶轮的旋转,产生气流,从而实现对气体的输送和增压。
下面将详细介绍轴流风机的工作原理。
首先,轴流风机由驱动装置、叶轮、外壳和进出口管道等部分组成。
当驱动装
置启动时,叶轮开始旋转,同时空气也随之被吸入。
在叶轮的作用下,空气被迫沿着叶轮的轴线方向运动,这就是轴流风机的名称来源。
其次,叶轮的设计是轴流风机工作原理的关键。
叶轮上通常安装有多个叶片,
这些叶片的形状和角度经过精确设计,可以将空气加速并产生压力。
当叶轮旋转时,叶片将空气推向出口方向,从而产生了气流,实现了气体的输送和增压。
另外,外壳和进出口管道也对轴流风机的工作原理起着重要作用。
外壳的设计
可以使气流在叶轮周围形成一个流线型的通道,减小气流的阻力,提高效率。
而进出口管道的设计则可以控制气流的进出方向和速度,确保气体被有效地输送和增压。
总的来说,轴流风机的工作原理是通过叶轮的旋转,产生气流并增加气压,从
而实现对气体的输送和增压。
叶轮、外壳和进出口管道等部件的精密设计和配合,确保了轴流风机的高效工作。
在工业生产中,轴流风机被广泛应用于通风、空调、烟气排放和气体输送等领域,发挥着重要的作用。
综上所述,轴流风机的工作原理是基于叶轮的旋转产生气流和增加气压,通过
外壳和管道的设计实现对气体的输送和增压。
这种工作原理使得轴流风机成为工业生产中不可或缺的设备,为各种气体输送和增压提供了有效的解决方案。
轴流风机工作原理
轴流风机是一种用于气流输送的设备,其工作原理是通过转子叶片推动气流沿轴向移动。
当电动机带动轴流风机转子旋转时,叶片会将气流从入口吸入,然后推动气流沿着轴向向外吹出。
轴流风机的转子通常由多个叶片组成,这些叶片呈弯曲状,并且相互之间呈斜角摆放。
当叶片开始旋转时,气流会被叶片弯曲的形状所影响,使得气流获得一定的动能,并随着叶片的推动不断向外运动。
在轴流风机内部,还设置了一个导向罩,用于引导气流的流动方向。
导向罩的形状和叶片的弯曲角度,可以对气流的转向和速度进行调节。
通过调整导向罩的位置和叶片的角度,可以改变轴流风机输出的气流速度和风向。
除了通过转子叶片的推动,轴流风机还可以利用外部设备(如涡轮)来增加其输出风力。
这种设计常见于需要较大风力的场合,比如通风系统和空调系统。
轴流风机通常用于需要进行气体输送、气体循环或通风换气的场合。
其工作原理简单且效率较高,可广泛应用于建筑、工业、农业等领域。
轴流风机风机的结构特点及运行
一、水轴流风机结构特点
水轴流风机是一种新型的热电联供系统节能减排设备,利用蒸汽动力
将蒸汽带动水轴转动,从而将风机的能量直接转化为风机的叶轮能量,从
而达到节能减排的作用。
水轴流风机的主要特点是:
1、水轴流风机采用水车力学的原理,水轴转动可以直接驱动风机,
这种相对而言更为有效率,没有转换机构,使得整个机构结构更为紧凑,
无需考虑箱体问题,更耐用,避免了日常的维护。
2、传动更加精确,运行更加稳定。
由于水轴流风机的传动直接,不
考虑装置的变形等影响,可以实现准确的调节,更精确的控制,使得风机
的运行更加稳定。
3、可以连接任何热源,降低能耗,为节能减排作出贡献。
由于水轴
流风机没有依赖电源。
几乎可以与任何热源,如,太阳能,热水,蒸汽等
连接使用,使得水轴流风机可以更有效的利用能源,降低能耗,为节能减
排作出贡献。
4、噪声低。
由于水轴流风机没有传动机构,无需驱动轴,叶轮也可
以非常宽松的运行,使得整个系统没有多余的杂音,可以有效的抑制噪声。
二、水轴流风机的运行方式
1、水轴流风机使用手动方式进行操作。
