“高分五号”卫星可见短波红外高光谱相机的研制

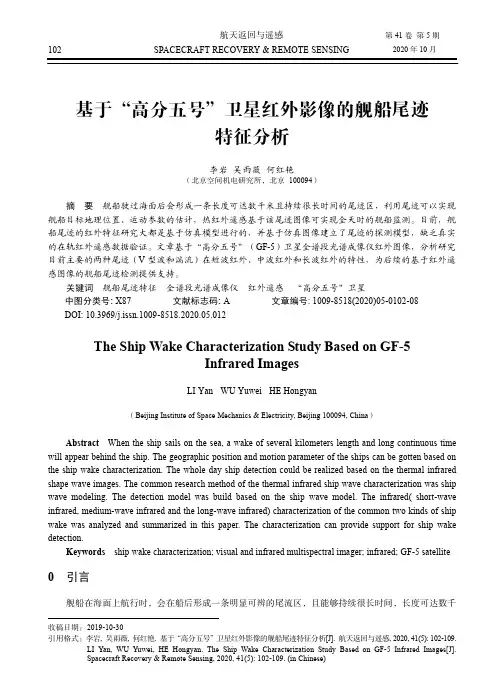

航天返回与遥感第41卷第5期102SPACECRAFT RECOVERY & REMOTE SENSING2020年10月基于“高分五号”卫星红外影像的舰船尾迹特征分析李岩吴雨薇何红艳（北京空间机电研究所，北京 100094）摘要舰船驶过海面后会形成一条长度可达数千米且持续很长时间的尾迹区，利用尾迹可以实现舰船目标地理位置、运动参数的估计，热红外遥感基于该尾迹图像可实现全天时的舰船监测。

目前，舰船尾迹的红外特征研究大都是基于仿真模型进行的，并基于仿真图像建立了尾迹的探测模型，缺乏真实的在轨红外遥感数据验证。

文章基于“高分五号”（GF-5）卫星全谱段光谱成像仪红外图像，分析研究目前主要的两种尾迹（V型波和湍流）在短波红外、中波红外和长波红外的特性，为后续的基于红外遥感图像的舰船尾迹检测提供支持。

关键词舰船尾迹特征全谱段光谱成像仪红外遥感“高分五号”卫星中图分类号: X87文献标志码: A 文章编号: 1009-8518(2020)05-0102-08DOI: 10.3969/j.issn.1009-8518.2020.05.012The Ship Wake Characterization Study Based on GF-5Infrared ImagesLI Yan WU Yuwei HE Hongyan（Beijing Institute of Space Mechanics & Electricity, Beijing 100094, China）Abstract When the ship sails on the sea, a wake of several kilometers length and long continuous time will appear behind the ship. The geographic position and motion parameter of the ships can be gotten based on the ship wake characterization. The whole day ship detection could be realized based on the thermal infrared shape wave images. The common research method of the thermal infrared ship wave characterization was ship wave modeling. The detection model was build based on the ship wave model. The infrared( short-wave infrared, medium-wave infrared and the long-wave infrared) characterization of the common two kinds of ship wake was analyzed and summarized in this paper. The characterization can provide support for ship wake detection.Keywords ship wake characterization; visual and infrared multispectral imager; infrared; GF-5 satellite 0 引言舰船在海面上航行时，会在船后形成一条明显可辨的尾流区，且能够持续很长时间，长度可达数千收稿日期：2019-10-30引用格式：李岩, 吴雨薇, 何红艳. 基于“高分五号”卫星红外影像的舰船尾迹特征分析[J]. 航天返回与遥感, 2020, 41(5): 102-109.LI Yan, WU Yuwei, HE Hongyan. The Ship Wake Characterization Study Based on GF-5 Infrared Images[J].Spacecraft Recovery & Remote Sensing, 2020, 41(5): 102-109. (in Chinese)第5期李岩: 基于“高分五号”卫星红外影像的舰船尾迹特征分析 103米，被称之为尾迹。

第48卷第3期Vol.48No.3红外与激光工程Infrared and Laser Engineering2019年3月Mar.2019“高分五号”卫星大气主要温室气体监测仪(特邀)熊伟12(1.中国科学院安徽光学精密机械研究所，安徽合肥230031:2.中国科学院通用光学定标与表征技术重点实验，安徽合肥230031)摘要：“高分五号”卫星于2018年5月9日成功发射，是我国第一颗高光谱观测卫星，大气主要温室气体监测仪是其中一台有效载荷，采用空间外差光谱技术进行高光谱分光，是国际上首台基于该体制的星载温室气体遥感设备。

阐述了载荷的基本工作原理，包括分光原理、工作模式及通道设置等内容。

载荷的光学系统主要由五部分组成，核心单元为一体化胶合干涉仪，为避免光谱混叠对窄带滤光片的指标参数要求较高。

为提高在轨数据定量化水平，载荷设计了基于漫反射板系统的定标装置，可满足光谱及辐射定标要求。

最后，梳理了载荷数据处理的基本流程，并对首批观测数据进行了光谱复原，成功获取了1级数据产品，为下一步温室气体反演应用奠定了基础。

关键词：高分五号；温室气体；高光谱；空间外差光谱技术；傅里叶变换中图分类号：0434.3文献标志码：A DOI：10.3788/IRLA201948.0303002Greenhouse gases Monitoring Instrument(GMI)on GF-5satellite(invited)Xiong Wei1,2(1.Anhui Institute of Optics and Fine Mechanics,Chinese Academy of Sciences,Hefei230031,China;2.Key Laboratory of Optical Calibration and Characterization of Chinese Academy of Sciences,Hefei230031,China)Abstract:GF-5satellite was successfully launched on May9,2018.It is the first hyperspectral observation satellite in China.The Greenhouse gas Monitoring Instrument is one of the pay l oads.It is the first satellite-borne greenhouse gas remote sensing equipment in the world to use spatial heterodyne spectroscopy technology for hyperspectral spectroscopy.The basic working principle of the payload was described,including the principle of light splitting,working mode and band setting.The optical system of the payload consisted of five parts.The core unit was a bonded interferometer.In order to avoid spectral aliasing,the parameters of narrowband filters were required to be high.In order to improve the on-orbit data quantification level,a calibration device based on diffuse reflector system was designed,which can meet the requirements of spectral and radiation calibration.Finally,the basic process of payload data processing was sorted out,and the first batch of observed data was restored by spectrum.The first-level data products are successfully obtained,which lays a foundation for the next application of greenhouse gas inversion.Key words:GF-5satellite;greenhouse gases;hyperspectral;spatial heterodyne spectroscopy technology;Fourier transform收稿日期：2019-02-10；修订日期:2019-02-20基金项目：国家高分重大科技专项；民用航天预研项目(D040102)作者简介：熊伟(1975-),男，研究员，博士，主要从事超光谱遥感探测技术方面的研究。

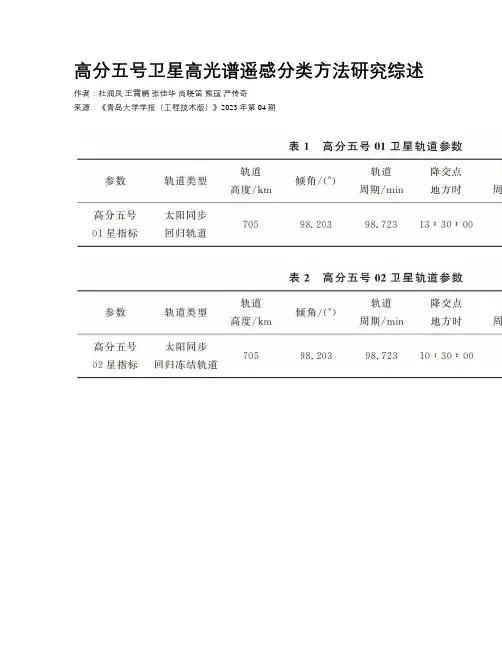

高分五号卫星高光谱遥感分类方法研究综述作者：杜润凤王霄鹏张佳华尚晓笛熊瑄严传奇来源：《青岛大学学报（工程技术版）》2023年第04期摘要：针对高分五号卫星在我国卫星遥感应用与科研领域中的重要性，本文分析了高分五号卫星的载荷和数据特点，并对高光谱遥感分类方法的一般过程、特点及面临的问题进行初步探讨；同时，对国内外以高分五号卫星高光谱图像为主的高分系列卫星图像在遥感分类领域的研究现状和最新进展进行梳理与汇总，而且重点对机器学习和深度学习分类算法进行研究与分析，进而对高分五号高光谱遥感分类研究领域的未来发展趋势进行展望。

研究结果表明，传统的单一分类模型很难满足业务应用对分类精度的要求，而机器学习和深度学习相结合的方法分类精度更高，在未来将会拥有更为广泛的应用前景。

该研究为寻求更高精度的国产卫星高光谱遥感分类方法提供了建议，指明了未来的研究热点问题和发展方向。

关键词：遥感分类；高分五号卫星；高光谱图像；机器学习；深度学习中图分类号：P237文献标识码：A收稿日期：2023-06-06；修回日期：2023-07-27基金项目：国家自然科学基金资助项目（42276203）；山东省自然科学基金资助项目（2020QF067，2018GNC110025）；山东省泰山学者经费（TSXZ201712）作者简介：杜润凤（2001-），女，硕士研究生，主要研究方向为深度学习和遥感图像处理。

通信作者：王霄鹏（1981-），男，副教授，博士，主要研究方向为海洋遥感、大数据分析、人工智能。

Email：***********.cn目前，卫星遥感广泛应用于农业、环境、地矿、海洋、军事等多个领域[1-3]，卫星遥感图像分类的研究目标是通过识别卫星遥感图像数据中对应的地物特征，识别目标地物信息[4]。

高分五号卫星是“高分专项”中一颗重要的科研卫星，自投入运行以来，为我国遥感科研领域提供了大量优质的高光谱遥感数据，也支撑了众多的研究成果。

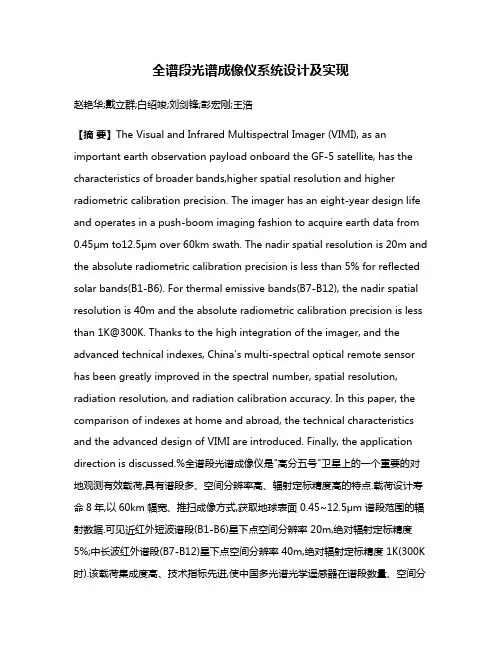

全谱段光谱成像仪系统设计及实现赵艳华;戴立群;白绍竣;刘剑锋;彭宏刚;王浩【摘要】The Visual and Infrared Multispectral Imager (VIMI), as an important earth observation payload onboard the GF-5 satellite, has the characteristics of broader bands,higher spatial resolution and higher radiometric calibration precision. The imager has an eight-year design life and operates in a push-boom imaging fashion to acquire earth data from 0.45μm to12.5μm over 60km swath. The nadir spatial resolution is 20m and the absolute radiometric calibration precision is less than 5% for reflected solar bands(B1-B6). For thermal emissive bands(B7-B12), the nadir spatial resolution is 40m and the absolute radiometric calibration precision is less *************************************************,andthe advanced technical indexes, China's multi-spectral optical remote sensor has been greatly improved in the spectral number, spatial resolution, radiation resolution, and radiation calibration accuracy. In this paper, the comparison of indexes at home and abroad, the technical characteristics and the advanced design of VIMI are introduced. Finally, the application direction is discussed.%全谱段光谱成像仪是"高分五号"卫星上的一个重要的对地观测有效载荷,具有谱段多、空间分辨率高、辐射定标精度高的特点.载荷设计寿命8年,以60km幅宽、推扫成像方式,获取地球表面0.45~12.5μm 谱段范围的辐射数据.可见近红外短波谱段(B1-B6)星下点空间分辨率 20m,绝对辐射定标精度5%;中长波红外谱段(B7-B12)星下点空间分辨率 40m,绝对辐射定标精度 1K(300K 时).该载荷集成度高、技术指标先进,使中国多光谱光学遥感器在谱段数量、空间分辨率、辐射分辨率和辐射定标精度上都有了大幅提升.文章对载荷的方案、技术特点和先进性等进行了介绍,并对后续的应用方向进行了展望.【期刊名称】《航天返回与遥感》【年(卷),期】2018(039)003【总页数】13页(P38-50)【关键词】多光谱;全谱段光谱成像仪;遥感;"高分五号"卫星【作者】赵艳华;戴立群;白绍竣;刘剑锋;彭宏刚;王浩【作者单位】北京空间机电研究所,北京 100094;北京空间机电研究所,北京100094;北京空间机电研究所,北京 100094;北京空间机电研究所,北京 100094;北京空间机电研究所,北京 100094;北京空间机电研究所,北京 100094【正文语种】中文【中图分类】V443+.5“高分五号”卫星是我国高分专项工程之一，是实现“形成高空间分辨率、高时间分辨率、高光谱分辨率和高精度观测的时空协调、全天候、全天时的对地观测系统”目标的重要组成部分，同时它也是国家高分辨率对地观测能力的重要标志之一。
