《插电式混合动力乘用车动力系统能量消耗量台架试验方法》编制说明一、工作简况1.1 任务来源《插电式混合动力乘用车动力系统能量消耗量台架试验方法》团体标准由中国汽车工程学会批准立项。
本标准是《插电式混合动力汽车试验方法》系列标准的一部分。
《插电式混合动力汽车试验方法》系列标准由清华大学牵头，参加单位有中国汽车技术研究中心有限公司、中国科学院电工研究所、上海汽车集团股份有限公司、郑州宇通客车股份有限公司、浙江吉利控股集团有限公司、奇瑞汽车股份有限公司、浙江亚太机电股份有限公司、上海捷能汽车技术有限公司。
本标准由清华大学牵头，参加单位有中国科学院电工研究所、中国汽车技术研究中心、上海汽车集团股份有限公司、浙江吉利控股集团有限公司、奇瑞汽车股份有限公司、上海捷能汽车技术有限公司。
1.2编制背景目前，市场上的插电式混合动力汽车的标称能耗与实际运行能耗存在较大差异，标称能耗的测试方法不能反映实际交通状况，且在空调未开启、常温条件进行测试。
为此，本标准希望在考虑运行工况、空调、环境温度等因素下，提供一种反映车辆实际能耗水平的台架测试方法。
1.3标准定位本标准定位于服务企业研发过程测试，当企业完成或部分完成动力系统研发时，需要提前开展实际运行工况能量经济性评估时，可依托本标准提供的动力系统台架试验方法进行，有利于整车研发V流程中提前实施参数的匹配标定。
1.4主要工作过程本标准于2018年6月立项；2018年7月-2018年9月研究、起草了标准框架；2018年10月-2019年4月进行了标准相关的试验操作工作；2019年5月-2019年10月进行了标准编写工作；2019年11月-2020年3月，对标准进行了讨论和修改；2020年5月在中国汽车工程学会网站公开征求意见；2020年9月完成标准送审稿，并由中国汽车工程学会组织标准审核工作组进行标准审查；预计2020年10月底之前完成标准报批稿，进行标准报批。
二、标准编制原则和主要内容2.1标准制定原则在充分总结和比较了国内外插电式混合动力汽车能量消耗量测试方法的基础上，本标准对试验工况、环境温度、空调状态、能耗计算方法等方面作了较详细的规定，以确保试验充分反映车辆实际运行工况的能量消耗量。
汽车EMC标准、测试与对策技术研讨会顺利召开
佚名
【期刊名称】《电器与能效管理技术》
【年(卷),期】2014(000)017
【摘要】2014年8月27日，全国无线电干扰标准化技术委员会（无干委）联合上海三基电子工业有限公司，携手上海电器设备检测所，在上海港鸿大酒店举办汽车EMC标准、测试与对策技术研讨会。
秘书长郑军奇与来自六十多家单位的一百二十余技术人员参与了此次会议。
【总页数】1页(P75-75)
【正文语种】中文
【中图分类】TP303.2
【相关文献】
1.山东计量测试学会称重技术专业委员会第六届委员会换届暨技术研讨会议顺利召开 [J],
2.2016物理测试新技术研讨会在上海顺利召开 [J],
3.2015物理测试新技术研讨会在上海顺利召开 [J],
4.电动汽车及其充电设施标准、测试、认证与安全评价公益论坛（第一期）在上海顺利召开 [J], ;
5.中国力量崛起微波射频测试趋向世界一流——2016中国西部微波射频技术研讨会顺利在成都召开 [J], 杨庆广
因版权原因，仅展示原文概要，查看原文内容请购买。

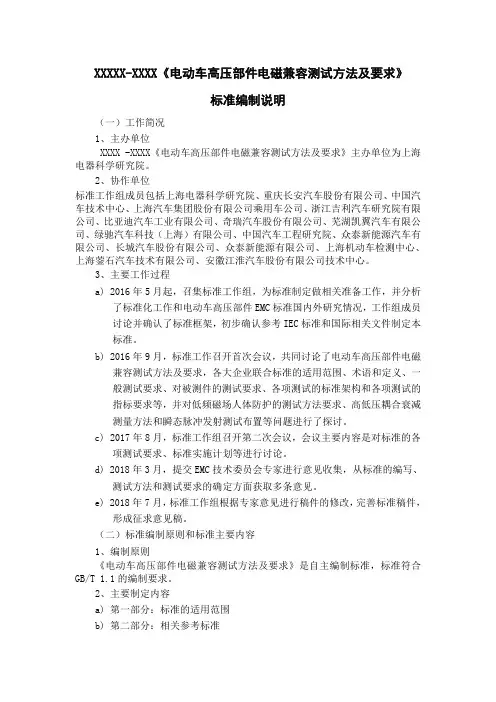

XXXXX-XXXX《电动车高压部件电磁兼容测试方法及要求》标准编制说明（一）工作简况1、主办单位XXXX -XXXX《电动车高压部件电磁兼容测试方法及要求》主办单位为上海电器科学研究院。
2、协作单位标准工作组成员包括上海电器科学研究院、重庆长安汽车股份有限公司、中国汽车技术中心、上海汽车集团股份有限公司乘用车公司、浙江吉利汽车研究院有限公司、比亚迪汽车工业有限公司、奇瑞汽车股份有限公司、芜湖凯翼汽车有限公司、绿驰汽车科技（上海）有限公司、中国汽车工程研究院、众泰新能源汽车有限公司、长城汽车股份有限公司、众泰新能源有限公司、上海机动车检测中心、上海蓥石汽车技术有限公司、安徽江淮汽车股份有限公司技术中心。
3、主要工作过程a)2016年5月起，召集标准工作组，为标准制定做相关准备工作，并分析了标准化工作和电动车高压部件EMC标准国内外研究情况，工作组成员讨论并确认了标准框架，初步确认参考IEC标准和国际相关文件制定本标准。
b)2016年9月，标准工作召开首次会议，共同讨论了电动车高压部件电磁兼容测试方法及要求，各大企业联合标准的适用范围、术语和定义、一般测试要求、对被测件的测试要求、各项测试的标准架构和各项测试的指标要求等，并对低频磁场人体防护的测试方法要求、高低压耦合衰减测量方法和瞬态脉冲发射测试布置等问题进行了探讨。
c)2017年8月，标准工作组召开第二次会议，会议主要内容是对标准的各项测试要求、标准实施计划等进行讨论。
d)2018年3月，提交EMC技术委员会专家进行意见收集，从标准的编写、测试方法和测试要求的确定方面获取多条意见。
e)2018年7月，标准工作组根据专家意见进行稿件的修改，完善标准稿件，形成征求意见稿。
（二）标准编制原则和标准主要内容1、编制原则《电动车高压部件电磁兼容测试方法及要求》是自主编制标准，标准符合GB/T 1.1的编制要求。
2、主要制定内容a)第一部分：标准的适用范围b)第二部分：相关参考标准c)第三部分：相关术语和定义、缩写及符号d)第四部分：一般测试的要求，4.1概述，4.2供电，4.3参考接地平面，4.4绝缘支撑，4.5测量接收机，4.6人工网络，4.7 EMC测试计划e)第五部分：应用指南f)第六部分：适用于所有高压部件测试对以下测试项目进行测试目的、测试条件、测试布置、测试程序和要求的规范：低频磁场测量、静电放电、辐射抗扰度。

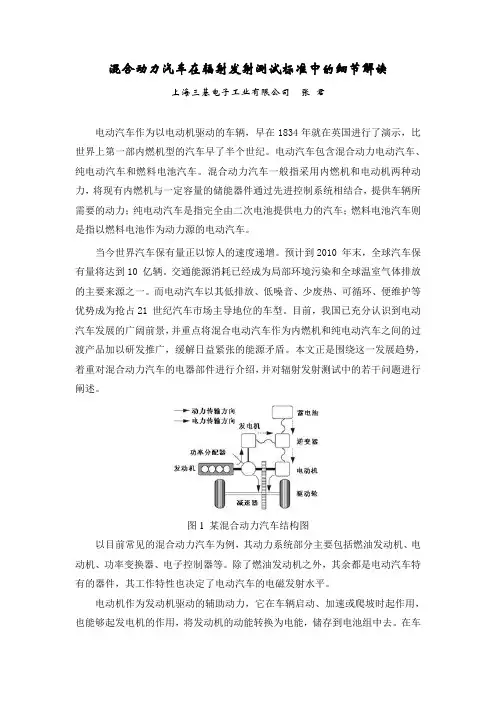

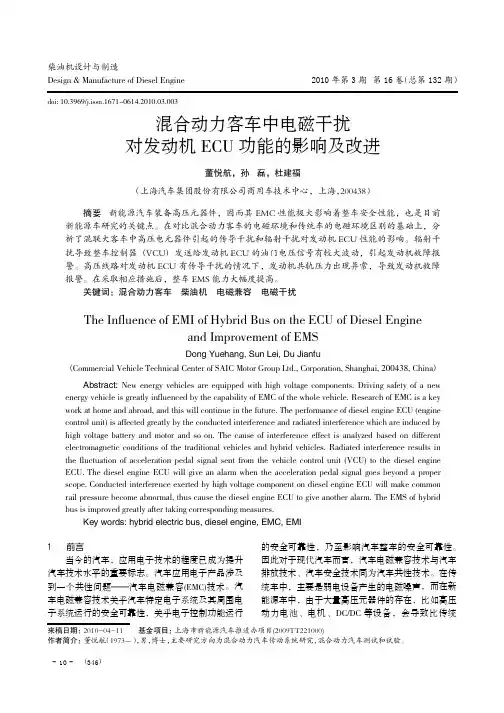

混合动力汽车在辐射发射测试标准中的细节解读上海三基电子工业有限公司张君电动汽车作为以电动机驱动的车辆，早在1834年就在英国进行了演示，比世界上第一部内燃机型的汽车早了半个世纪。
电动汽车包含混合动力电动汽车、纯电动汽车和燃料电池汽车。
混合动力汽车一般指采用内燃机和电动机两种动力，将现有内燃机与一定容量的储能器件通过先进控制系统相结合，提供车辆所需要的动力；纯电动汽车是指完全由二次电池提供电力的汽车；燃料电池汽车则是指以燃料电池作为动力源的电动汽车。
当今世界汽车保有量正以惊人的速度递增。
预计到2010 年末，全球汽车保有量将达到10 亿辆。
交通能源消耗已经成为局部环境污染和全球温室气体排放的主要来源之一。
而电动汽车以其低排放、低噪音、少废热、可循环、便维护等优势成为抢占21 世纪汽车市场主导地位的车型。
目前，我国已充分认识到电动汽车发展的广阔前景，并重点将混合电动汽车作为内燃机和纯电动汽车之间的过渡产品加以研发推广，缓解日益紧张的能源矛盾。
本文正是围绕这一发展趋势，着重对混合动力汽车的电器部件进行介绍，并对辐射发射测试中的若干问题进行阐述。
图1 某混合动力汽车结构图以目前常见的混合动力汽车为例，其动力系统部分主要包括燃油发动机、电动机、功率变换器、电子控制器等。
除了燃油发动机之外，其余都是电动汽车特有的器件，其工作特性也决定了电动汽车的电磁发射水平。
电动机作为发动机驱动的辅助动力，它在车辆启动、加速或爬坡时起作用，也能够起发电机的作用，将发动机的动能转换为电能，储存到电池组中去。
在车辆下坡或制动时，将汽车惯性动能转换为电能，储存到电池组中去。
目前在混合动力汽车上使用的电机种类也比较多，有永磁直流电动机、串励直流电动机、感应电动机、永磁同步电动机、开关磁阻电动机等等。
电动机在车上以单电机的形式存在，也可以安装在每个驱动轮上，以轮边电机形式对车轮实现独立驱动。
作为骚扰源之一，其自身的发射由于安装位置的不同和馈线功率变换器是混合动力汽车能量转换的关键部分，它主要包括了整流器、逆变器、DC/DC变换器和斩波器等。
电磁干扰抑制技术摘要简述了传导骚扰主要机理，对电动汽车上DC-DC 控制器进行了传导骚扰测试、骚扰源的定位。
对比分析了接地、屏蔽和滤波的传导骚扰整改方案，最终采用滤波方式来降低控制器的传导骚扰，满足了GB/T 18655-2018中传导骚扰限值等级3的要求。
关键词电动汽车；电磁兼容；传导骚扰；DC-DC 控制器；整改AbstractIn this paper, the main mechanism of conducted emission is described. The conduction emission test and the location of disturbance source are carried out for DC-DC controller on electric vehicle. Finally, the filter way is used to reduce the conducted emission of the controller, which meets the requirements of the standard limit level 3.Keywordselectric vehicle; EMC; conducted emission; DC-DC controller; rectification引言随着国家对电动汽车产业的大力扶持，越来越多的传统主机厂和互联网车企开始电动汽车的研发和制造。
与传统燃油车相比，电动汽车上的电子部件数量明显增加，同时高电压大电流的大功率器件，如电机电控、DC-DC 控制板等成为车上主要部件[1]，随之带来的整车电磁骚扰越来越严重。
实际测试表明，提高零部件的电磁兼容性能，组装后的整车才能更好的满足电磁兼容要求，因此，改善电动汽车上部件的电磁辐射问题迫在眉睫。
DC-DC 控制器（以下简称“DC-DC”）作为电动车上最重要的部件之一，在进行电磁兼容测试时，发现其低压传导骚扰问题很严重，有必要对DC-DC 的传导骚扰进行研究并整改。

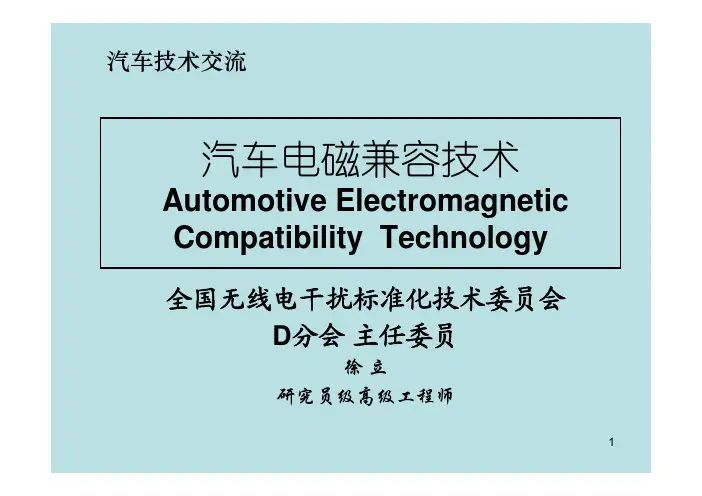

汽车电磁兼容——重要性•对于现代汽车以及未来汽车而言，汽车电磁兼容性至关重要。
