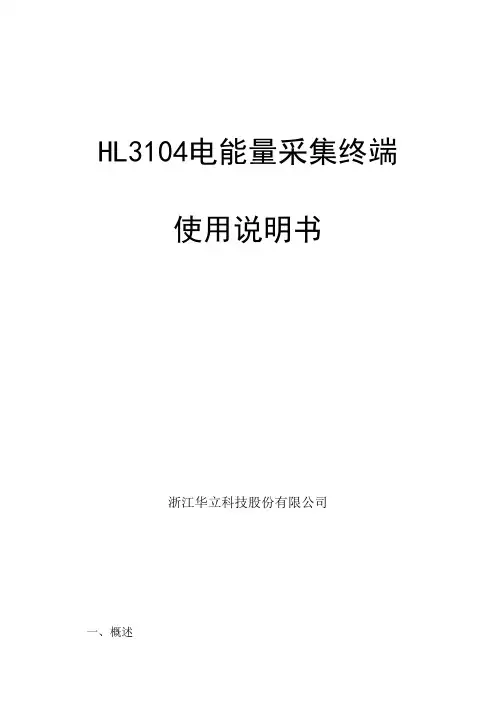

HL3104电能量采集终端使用说明书浙江华立科技股份有限公司一、概述HL3104电能量采集终端(以下简称采集终端)是专门针对变电站用户电能量采集所设计的，它通过RS485总线采集电子式多功能电能表的数据，经过预处理、存储，以约定的形式传送到主站系统,是HL3100变电站电能计量计费信息管理自动化系统的重要组成部分。
二、参照标准DL/T743-2001 电能量远方终端GB/T17626-1998 电磁兼容试验与测量技术IEC 60870-5-102-1996 远动设备及系统第5部分第102篇电力系统传输累计量（电能量）配套标准DL/T645-1997 多功能电能表通讯规约三、功能１. 数据采集功能采集终端自动通过RS485口按相应的规约与电子式多功能电能表通讯，采集电子式多功能电能表的数据，同时按照设定存储间隔进行存储。
由于本采集终端使用了高度智能化的设计思想，将大量复杂的设置工作交给终端自动完成，因此极大地简化了设置工作的复杂性，实际使用时只需给采集终端设置所接电子式多功能电能表的表号（即RS485通讯地址），采集终端会自动探测每个通讯端口所接的电子式多功能电能表，生成相应的参数。
２.设置功能通过通讯口设置采集终端工作所需参数。
３.系统校时功能采集终端内配置有高精度实时时钟，参比条件下，走时精度误差可小于0.5秒/天，停电后维持走时50000小时。
采集终端可接受远方主站对时。
４.异常记录功能记录电网发生的失压、断相等异常事件。
５. 通讯功能（1）通讯接口0（对应端子：RJ11座）：上行（连接主站）通讯接口之一（电话连接），通讯方式为内置56k MODEM,实现与主站的通讯。
通讯规约为IEC 60870-5-102规约。
（2）通讯接口1(对应端子：485A1，485B1)：下行（连接电子式多功能电能表）接口，RS485方式，通讯波特率1200bps～9600bps；支持DL/T-645通讯规约、浙江电能表通讯规约、威胜电能表通讯规约、及ABB、EMAIL等多种表计通讯规约。

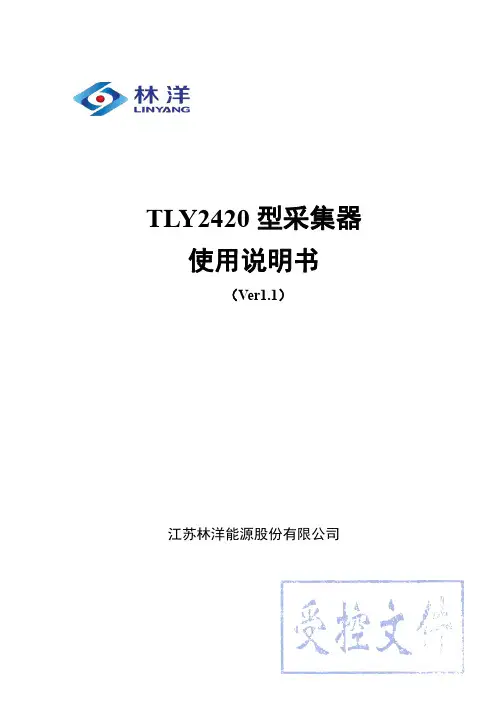

TLY2420型采集器使用说明书（Ver1.1）江苏林洋能源股份有限公司目录一、概述 (1)二、功能与通信 (1)2.1数据采集 (1)2.2数据传输 (1)2.3参数设置和查询 (1)2.4本地功能 (2)2.5采集器维护 (2)2.6自动维护 (2)2.7通信方式 (2)三、系统特点 (2)四、主要技术指标 (3)五、结构及接线图 (4)5.1采集器外形及结构尺寸 (4)5.2采集器接线图 (5)六、安装与维护 (6)七、调试说明 (6)7.1状态指示 (6)7.2现场调试 (6)八、运输存储 (7)九、售后服务 (7)一、概述TLY2420型采集器(以下简称采集器)严格执行《中国南方电网有限责任公司低压电力用户集中抄表系统采集器技术规范》《低压电力用户集中抄表系统II型采集器技术要求（2016版）》等系列标准，是低压电力线载波集中抄表系统的重要组成部分。
应用现代数字通信技术、低压电力线载波技术、微功率无线通信技术等进行电能量采集，具有中继（路由）、数据转发（通信转换）等功能。
该型采集器电磁兼容性能优良，温度适应范围广，电压适应范围宽，可以在本地或远程查询和修改设备参数；配备高可靠性芯片，通信性能稳定抗干扰能力强；采集器外壳采用PC+10%GF阻燃材料，壁挂式结构设计，体积轻巧，安装方便。
该型采集器通常称为南网II型采集器。
以下简称采集器。
二、功能与通信2.1数据采集采集器提供1路RS-485抄表接口，通过上行信道接收集中器下发的电能表数据抄读和控制指令，对RS-485电能表所有数据抄读。
2.2数据传输采集器数据传输具有如下功能：a）可以与集中器进行通信，接收并响应集中器的命令，向集中器传送数据。
b）中继转发，采集器支持集中器与其它采集器之间的通信中继转发，具备自动中继和组网的能力，抗干扰能力强以确保在不同环境下的正常通信。
c）通信转换，采集器可转换上、下信道的通信方式和通信协议。
2.3参数设置和查询通过红外维护接口可以设置和查询采集器相应参数及查询下接RS-485电能表的表地址、通信速率、通信协议等。
FKXA4X-LY0104 I型专变采集终端使用说明书（Ver1.0）江苏林洋能源股份有限公司目录一、概述 (1)二、系统特点 (1)三、主要技术指标 (1)四、工作原理简述 (3)五、终端的使用 (11)六、安装 (13)七、注意事项 (16)八、运输存储 (16)九、售后服务 (16)FKXA4X-L Y0104 I型专变采集终端(以下简称终端)在结构上采用国际流行的全压铸铝结构，具备优良的电磁兼容性能，确保现场的可靠运行。
在用户界面上，采用大屏点阵液晶屏显示，菜单驱动，操作简单直观；内含国标字库，支持中文信息发布，方便电力企业为用户提供优质服务；在接口上，配置了4路控制输出接口、4路脉冲输入接口、4路遥信输入接口、1路RS232接口、2路RS485接口，实现了电力需求侧管理终端要求的所有功能。
二、系统特点●采用工业级ARM9系列系统主板和LINUX操作系统。
●电磁兼容性能优良，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰，且具有较强的环境自适应能力范围。
●与主站之间的上行通信采用230电台通信方式。
●下行通信采用485总线通信、电流环通信等接口。
●宽电压范围设计使其具有更高的可靠性，更加适应工作环境。
●全新的维护概念：具有功能强大的组态功能，可以在本地/远程方便地修改设备参数，支持本地/远程软件的在线升级。
●大容量的主板FLASH存储芯片保证各种数据的方便存储。
三、主要技术指标交流220V/100V1.5（6）A路告警。
四、工作原理简述4.1 基本工作原理终端主要由四部分组成：电源单元、处理显示单元、接口单元、电台单元。
电源单元给整机供电，终端在接通电源后，自动进入复位和程序的初始化。
接口单元配置了控制输出接口、遥信状态输入接口、脉冲输入接口、RS485接口；处理单元对来自接口单元的各种数据进行统计分析后保存在RAM内等待主站召测，同时处理单元也执行主台下发的命令，处理单元还配备有标准的RS232口，供现场通讯；电台单元通过无线信道同主台通讯，把终端的信息传递给主台，并执行来自主台的命令。
华为数据采集器使用说明1、简介数据采集器由主处理器、存储器、实时时钟、上下行通信单元、电压采集系统等组成。
主处理器通过下行通信单元（485总线、微功率无线或载波通信）抄读电表数据，并生成相应事件记录，其结果保存在存储器中。
并可通过上行通信单元(无线公网GPRS等）向主站提供数据、记录。
2、具体功能点介绍2.1、数据采集与处理集中器存储电能表数量不少于32只，能分类存储电能表历史日、月、整点曲线以及告警等数据，所有电能数据存储时带有时标。
集中器支持选定某些用户为重点用户，按照采集间隔1小时生成曲线数据，可保存10个重点用户10天的24个整点电能数据。
实时采集主站通过集中器采集指定电能表的相应数据项。
定时自动采集集中器自动采集电能表的数据和事件记录。
自动补抄集中器如在规定时间内未抄读到电能表的数据，有自动补抄功能。
2.2、数据传输集中器与主站采用无线公网进行数据传输集中器与电能表可采用485总线方式进行数据传输，根据需要，也可采用内置的微功率无线通信模块或载波通信模块与电能表进行数据传输。
按设定的抄表间隔抄收和存储电能表数据。
集中器支持中继转发功能，完成主站与电能表之间直接通信。
传输方式无线485微功率无线通信载波通信模块2.3、参数设置和查询功能功能内容主站可以设置和查询集中器地址、集中器配置参数、通信参数等，电能表参数功能主站对时集中器支持主站对集中器对时主站查询集中器中存储的电能表参数功能2.4、告警功能集中器具备计量设备运行告警包括：对象告警内容电能表运行监测电能表继电器变位电能表电能表拉合闸控制失败电能表抄表失败电能表电能表时钟异常电能表时段电能表费率集中器掉电/上电监测等其它告警集中器主动向主站发送告警信息，并保存最近400条告警记录2.5、本地功能集中器有本地状态指示。
集中器有本地维护接口，可通过USB接口设置集中器参数，进行软件升级。
集中器具有远红外通讯接口，通过该通讯接口实现本地对集中器数据读取和参数设置。
DED-BA-E7101数据采集器设备和仪表配置说明（内部使用，未完待续）重庆德易安科技发展有限公司Chongqing EHS Technology Development Co.,Ltd.目录界面概述61.沈阳航发热能表81.1.航发超声波表配置81.2.航发机械表配置102.德易安温控器133.江阴众和电表（645-2007）154.埃美柯水表165.TTD温度传感器186.深圳北电电表（645-1997）197.长沙索拓温控器218.宁波甬港热能表229.宁波冷水表249.1.M-BUS接口249.2.RS485接口2510.重庆伟岸热量表2611.合肥艾通单相电表2912.山东力创三相电表（DTSD106）3013.上海德易特热能表3213.1.德易特超声波表配置3213.2.连利水表3414.PZ系列直流电参量检测仪表3514.1 采集端口配置：3514.2 配置温控器地址：3514.3 采集数据配置：3614.4 采集数据显示：3615.柏诚（SX96）3715.1.采集端口配置3715.2.配置表地址：3715.3.采集数据配置：3715.4.采集数据显示：3816.山东力创DDSD-113-Ⅱ单相电子式电能表4116.1.采集端口配置：4116.2.配置温控器地址：4116.3.采集数据配置：4116.4.采集数据显示：4116.5.解读：4217.浙江立新DDS238-4单相电子式电能表4217.1.采集端口配置：4217.2.配置温控器地址：4217.3.采集数据配置：4217.4.采集数据显示：4317.5.解读：4318.浙江立新DDS238-7三相电子式电能表4318.1.采集端口配置：4318.2.配置温控器地址：4318.3.采集数据配置：4418.4.采集数据显示：4418.5.解读：4419.深圳北电电表三相四线电子式有功电能表（645-1997）4419.1.采集端口配置：4419.2.配置表地址：4419.3.采集数据配置：4519.4.采集数据显示：4520.浙江立新DTS238-7 ZN/S型三相四线电子式电能表ModBus4620.1.采集端口配置：4620.2.配置表地址：4620.3.采集数据配置：4620.4.采集数据显示：5020.5.解读：5021.21.德易安温湿度传感器5021.1.采集端口配置：5121.2.配置表地址：5121.3.采集数据配置：5121.4.解读：5122.浙江立新DTS238-7 ZN/S型三相四线电子式电能表T645-20075122.1.采集端口配置：5122.2.配置表地址：5222.3.采集数据配置：5222.4.采集数据显示：5622.5.解读：5623.华控信业室外温湿度传感器5623.1.采集端口配置：5623.2.配置表地址：5723.3.采集数据配置：5723.4.采集数据显示：5823.5.解读：5824.光照度传感器5824.1.采集端口配置：5824.2.配置表地址：5824.3.采集数据配置：5924.4.采集数据显示：5924.5.解读：6025.中力格林配置方法6025.1.采集端口配置：6025.2.配置表地址：6025.3.采集数据配置：6125.4.采集数据显示：6125.5.解读：6126.浙江立新DTS238型三相四线有功电能表（645-1997）6126.1.采集端口配置：6226.2.配置表地址：6226.3.采集数据配置：6226.4.采集数据显示：6327.深圳北电单相电子式电能表（645-2007）6327.1.采集端口配置：6327.2.配置表地址：6327.3.采集数据配置：6327.4.采集数据显示：6427.5.解读：6428.F2000TSM-VOC系列变送器6428.1.采集端口配置：6428.2.配置表地址：6428.3.采集数据配置：6528.4.采集数据显示：6528.5.解读：6529.EDA9033F三相电参数6529.1.采集端口配置：6529.2.配置表地址：6629.3.采集数据配置：6629.4.采集数据显示：6629.5.解读：6630.RS485压力变送器6730.1.采集端口配置：6730.2.配置表地址：6730.3.采集数据配置：6730.4.采集数据显示：6730.5.解读：6731.EX8-214 三相电子式电能表（力创97—645协议）6831.1.采集端口配置：6831.2.配置表地址：6831.3.采集数据配置：6831.4.采集数据显示：6831.5.解读：6832.EX8-214 三相电子式电能表（力创07—645协议）6932.1.采集端口配置：6932.2.配置表地址：6932.3.采集数据配置：6932.4.采集数据显示：6932.5.解读：6933.EX8 +三相电子式电能表（力创ModBus通信协议）7033.1.采集端口配置：7033.2.配置表地址：7033.3.采集数据配置：7033.4.采集数据显示：7033.5.解读：7034.山东DDSD—113型电能表（力创97—645协议）7134.1.采集端口配置：7134.2.配置表地址：7134.3.采集数据配置：7134.4.采集数据显示：7134.5.解读：7135.建恒热能表7135.1.采集器端口配置(功能码:3 命令码：8080)（采集器程序2.84a）7235.2.配置表地址7236.上海安特瑞三相四线表7236.1.采集器端口配置7236.2.一次侧有功电能7236.3.相电压7336.4.频率7337.江阴华诺HN530E三相四线有功电能表7437.1.(测试时烧写的程序是das_multi_FMGS_v2.82a01_20150924.hex)7438.照明模块7538.1.采集器端口的配置7538.2.配置表地址7638.3.采集数据配置7638.4.采集数据显示7639.机电模块7639.1.采集端口配置7739.2.配置表地址7739.3.采集数据配置7739.4.采集数据显示7740.华邦三相四线电子式有功电能表(97-645)7840.1.采集器端口配置7840.2.配置表地址7840.3.采集器数据显示7841.大连道盛热量表7941.1.端口配置7941.2.通道配置7942.威胜电表DTSY341电子式预付费614-20077942.1.端口配置7942.2.配置表地址7942.3.数据格式8043.上海广合DDS850Y-BK 电子式预付费8043.1.端口配置8043.2.地址配置8043.3.数据格式8143.4.串口修改地址8144.常州驰高电表CG194E-9S4/9S7/9S9/9S9A8144.1.端口配置8144.2.地址配置8144.3.数据格式8145.8245.1.端口配置8245.2.地址配置8246.数据格式82界面概述A: 根据采集器下连接的设备选择相应的协议和参数，选择好后单击“下载采集器端口配置”都配好需要保存配置时，单击上方的“保存配置”。
FKTA43-TLY2122专变采集终端Ⅲ型产品使用说明书(Ver1.0)江苏林洋能源股份有限公司目录1产品概述 (1)2性能及参数指标 (1)3主要功能 (2)4安装与维护 (4)5注意事项 (6)6售后服务 (7)1产品概述FKTA43-TLY2122专变采集终端Ⅲ型(以下简称终端)严格执行《专变采集终端通用技术规范2022》、《面向对象的用电信息采集通信协议》等标准。
终端可实现对专变用户电能表数据的采集、电能计量设备工况和电能质量的监测，以及对客户用电负荷和电能量的监控，并对采集数据进行管理，通过4G、GPRS、CDMA、RS232、Ethernet、CAN等通讯方式与通讯前置机交换数据。
2性能及参数指标2.1环境条件1）工作温度：-40℃～+70℃；2）湿度：相对湿度5%～100%；3）大气压：63.0kPa～108.0kPa(海拔4000m及以下)2.2工作电压额定工作电压：3×220/380V、3×57.7/100V、3×100V工作电压范围：-30%～＋30%2.3额定电流3×1.5(6)A、3×5(10)A等2.4交采精度等级有功C级，无功2.0级2.5工作频率50Hz±6%2.6外形尺寸及重量宽×高×厚=180mm×290mm×95mm重量≤2.2kg2.7电气参数及指标如表1：功耗有功≤15W，视在≤25VAMTBF≥8.76×104h 设计寿命≥15年备用电池寿命≥5年时钟电池连续工作时间≥15年硬件接口RS485：2路；红外接口：1路；CAN：1路；RS232：1路；无线公网通信口：1路；USB：1路；以太网：1路；遥信/脉冲输入：4路/2路；门接点：1路；脉冲输出：3路（正有、正无、秒脉冲）控制输出：4路合闸/4路分闸、1路告警表1电气参数及指标3主要功能3.1数据采集终端能按设定的终端抄表日或定时采集时间间隔对电能表数据进行采集、存储，并在主站召测时发送给主站，终端记录的电能表数据，应与所连接的电能表显示的数据一致。
DCZL23-QYC10国标1型采集器说明书一、概述DCZL23-QYC10采集器是武汉七叶电子有限公司综合多年的自动抄表的经验，在反复分析用户需求管理测需求的基础上，专为电力企业为适应在新的市场运行体制而设计抄表采集器。
它是以计算机应用技术、现代通信技术、微功率无线技术、电力线载波通信技术为基础的信息采集、处理系统。
采集器与485电能表配合使用，可实现抄表的载波（微功率无线）通信能, 是实现485电能表升级的最优选择，抄表采集采集器操作简单，安装方便。
二、系统功能1,命令转发：可实时转发集中器对表的各种操作命令，支持的通信规约有：DL/T645。
2,隔离及扩容：由于RS485通信芯片的节点能力有限（一般＜256）,在集中器与电表之间加装采集器可实现扩容功能，即集中器可以带更多的表计，同时可起到通信隔离作用。
3,协议转换（扩展功能）：采集器作为联系集中器和电表的桥梁，可以实现协议转换功能，提高整个抄表系统的兼容性。
三、系统特点1,采用工业级处理黠，采集器运行可靠；2,采集器电磁兼容性能优良，能抵御高压尖峰脉冲、强磁场、强靜电、雷击浪涌的干扰，且具有较强的温度自适应范围，各电路板模块釆用软、硬件看门狗电路及复位电路，采集器运行安全可靠且易于维护。
3,结构简单，采集器只引出电力线和485线，无需其他通信线缆；4,采集器釆用了高可靠数据存储，断电后所有存储参数不丢失，保存10年以上；5,密封式设计，PVC防水阻燃材料，壁挂式结构、体积轻巧、安装方便；四.技术基本参数表五、工作原理工作原理简述采集器通过载波或微功率无线等通信方式与集中器通信，接收集中器命令，进行处理分析，并将电量信息主动上报集中器。
硬件原理图采集器主要有五部分组成：电源模块、主控模块、载波模块、微功率无线模块（可选）、485通信模块、红外通信模块。
电源模块：负责给各个模块供电；主控模块：对645规约和载波规约进行转换，实现了485表和载波（微功率无线）抄表集中器通信的功能；载波通信模块：实现通过电力线与集中器通信功能；微功率无线模块：实现通过微功率无线与集中器通信功能；485通信模块：实现485通信功能，每台采集器可管理32块485电能表;红外通信模块：可通过手持器对釆集器进行表号参数设置，操作方便；六、外观及端子说明安装尺寸图外观结构示意图接线图® ® @ ® ® ® @ @L485A—I _L485& N6)(3｝⑷图Al釆集器接线端子示意图端子接线说明：采集器应按接线图正确接线，接线端钮盒的引入线建议使用铜线或铜接头;端钮盒内螺钉应拧紧，避免因接触不良或引线太细发热而引起端子烧毁。

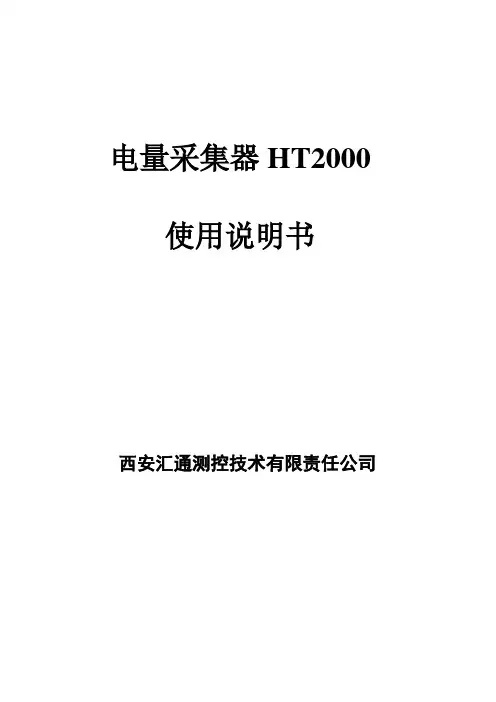

电量采集器HT2000 使用说明书西安汇通测控技术有限责任公司一、采集器说明书（变电站电能量采集装置）HT-2000 eRTU是西安汇通测控技术有限责任公司设计的一款电能量远方终端。
该电能量远方终端基于现代电能量计量计费系统的理念设计，用于采集、存储和转送发电厂与变电站关口表采集和生成的计量计费信息。
终端的功能和技术指标完全满足电能量计费系统在电力系统商业化运营方面的要求。
本说明书包括概述、硬件描述、操作说明、超级终端操作说明等四部分，主要对HT-2000 eRTU所采用的技术、主要特点、实现原理、功能和性能指标、软件和硬件的操作使用方法等进行了详细的说明。
本说明书主要供生产技术人员和用户技术人员在调试和安装、维护和检修时使用。
本说明书由黄国兵编写，赵丽敏审校。
由于我们的水平有限，说明书中出现差错在所难免，请读者批评指正。
本说明书的版权归西安汇通测控技术有限责任公司所有。
本公司遵循技术进步的原则，如果本说明书的内容有改动，恕不另行通知。
西安汇通测控技术有限责任公司2009年11月19日第一章概述1.0 引言HT-2000 eRTU电能量远方终端是一种用于采集、存储和转送发电厂与变电站关口表采集和生成的计量计费信息的装置。
装置通过与全电子式的智能电度表通信，收集电度表采集和生成的计量计费信息；也可以根据需求在现有信息的基础上生成计量计费系统所需要的信息。
本终端支持通过拨号、专线、网络等媒介与计量计费主系统通信，上报所采集和生成的的计量计费信息。
此外，也可以充当其它电力自动化系统的智能电气设备（IED），以便这些系统可以共享本装置所采集的计量信息。
终端上设计有10-12个RS-232/485串行接口，可以接入128块电度表，并能同时与多种不同的智能电度表通信。
终端上设计有大容量的非易失性存储器，可以长时间地保存历史信息（如：负荷曲线、告警信息等）。
本部分主要就装置的主要特点、系统组成、功能、技术指标和技术条件、安装指南等作了简要的介绍。
文档：技术文件密级：低编号：ESJS13071702DCZL33-PLCM16型采集器使用说明书VERSION：1.0日期：2014-8-7青岛东软载波科技股份有限公司青岛东软载波科技股份有限公司Qingdao Eastsoft Communication Technology Co.,Ltd 外发文档目录1.产品介绍 (3)1.1.外观介绍 (3)1.2.功能介绍 (3)1.3.执行标准 (4)1.4.技术指标 (4)2.安装及接线 (5)2.1.产品安装 (5)2.2.接线 (5)3.使用与维护 (6)3.1.产品的使用 (6)3.2.产品的维护 (6)4.故障诊断与排除 (6)4.1.常见的接线问题 (6)4.2.其它问题 (7)5.其它 (7)5.1.质保期 (7)5.2.配件清单 (7)5.3.原理图 (8)1.产品介绍1.1.外观介绍图1 DCZL33-PLCM16型采集器外壳结构图上行通信图2 DCZL33-PLCM16型采集器状态灯说明LED状态指示灯如下：运行灯——运行状态指示灯，红色。
灯亮1s灭1s交替闪烁表示采集器正常运行，灯常灭表示未上电；告警灯——告警状态指示，红色。
灯亮1s灭1s交替闪烁表示采集器告警；上行通信灯——上行通信状态指示灯，红绿双色灯。
红色闪烁表示采集器上行通道接收数据，绿色闪烁表示采集器上行通道发送数据。
下行通信灯——下行通信状态指示灯，红绿双色灯。
红色闪烁表示采集器下行通道接收数据，绿色闪烁表示采集器下行通道发送数据。
1.2.功能介绍DCZL33-PLCM16型采集器主要完成对RS485电表的电量采集，并且利用低压电力线作为通信信道，把用电量数据以电力线载波方式上传，提供给东软远程集中抄表系统。
特点如下：◆支持最多32块表；◆电力线载波远程抄读◆支持DL/T 645 1997和2007（自动切换速率97/645默认1200bps，07/645 默认2400bps，目前DL/T 645 2007可设置）◆可抄读当前电量、日月冻结电量◆电量存储功能，每日零点自动冻结电量◆电量存储功能，每月结算日自动冻结电量◆保存上64天日冻结电量◆保存上12月冻结电量◆支持数据透传◆可使用红外、载波和485接口对采集器进行抄读和设置◆支持广播校时命令◆支持开箱检测，记录总次数和最近10次发生结束时间◆可配合集中器实现电能表通信参数的自维护功能采集器整体上分上行规约处理，下行抄表及存储数据；下行抄表功能：完成抄表任务，包括抄读实时电量、日冻结、月冻结（抄表日冻结），透传功能；（支持1997-645和2007-645规约）；数据存储：存储其所管理的所有电能表最近12个月的月有功电量数据，能保存用户电能表最近64天的日有功电量数据；功能实现：日冻结抄读是在每日0点开始抄读，默认支持的数据项9A1F，当表不支持日冻结时，使用实时数据存储，日冻结存储是在成功或在实时数据有效时存储，采集器在连续3天抄读日冻结数据失败后自动删除失败表表地址；同样的月冻结（抄表日冻结）数据抄读是在抄表日时发生，默认为1日0时，存储原理与日冻结相同。
采集器安装操作说明一、采集器的外形尺寸采集器尺寸图二、安装准备三、确定安装位置观察现场安装环境，测量空间尺寸，确定采集器的安装位置，确定是否需要加装设备箱。
由于居民户电表箱种类众多，采集器的安装环境比较复杂，主要分为需要加装设备箱后在设备箱内安装采集器和电表箱内直接安装采集器的两种安装方法。
加装设备箱的采集器安装如下图，这种表箱箱内空间较小，可在表箱旁边加装一个设备箱，并将采集器固定安装在设备箱内。
采集器设备箱可贴面安装在电表箱旁边的墙壁,采集器直接安装在电表箱内的如下图，主要适用于电表箱内空间较大，表箱内能较好的放置固定采集器的情况。
集中表箱箱内空间一般都比较大，可将采集器和电表一样挂装在电表箱内。
四、设备安装步骤（1）采集器安装固定将采集器固定安装在指定的位置。
●需加装采集器机箱的情况在机箱固定安装完毕后，再将采集器安装到机箱内。
●直接在表箱内安装的；在电表箱内选择易于操作的位置，对照采集器上挂钩中间位置用6mm 钻头钻一个孔，将采集器垂直悬挂在挂钩螺钉上，并用扎带扎紧。
确保采集器牢固地固定在表箱内。
（2）停电所有的接线安装工作都必须在停电的状态下进行，断开电表箱进线端空气开关，经验电已断开后方可工作。
（3）接线采集器共有两组线需要安装；在安装箱体以外的485线和供电线都要加装PVC管保护。
接线示意图如下图I型采集器接线示意图接线端子功能标识采集器通过抄表RS-485串口采集电表的数据。
RS-485 通信线采用2 芯屏蔽通信线，线径不小于Φ0.5mm。
采集器RS-485接口的A 端（即：RS-485 的“＋”极）与电表RS-485 接口的A 端（或A＋端）相连，RS-485接口的B 端（即：RS-485 的“－”极）与电表RS-485 接口的B 端（或A－端）相连，在集中表箱有多个电表情况下，电表之间485线通过串接的方式最后接入采集器。
（强调：电表之间485线不小于30cm，485线接口需十字交叉拧成4股接入电表485口。
目录一、概述 (1)二、结构 (2)三、工作原理 (3)四、主要技术指标 (6)五、系统特点 (9)六、使用方法 (10)七、使用注意事项及常见故障维修 (19)八、装箱清单 (20)1.概述CGL044-1c电表数据采集器适用于大、中、小用户计量点电能量数据的自动采集和处理。
不仅可以接收测量表计的脉冲输出，也可直接接收电能表的串行编码输出，并可实现当地的数据处理以及向计费主站传递电能量信息等功能。
CGL044-1c 电表数据采集器采用液晶显示、轻触式按键，可实现当地查询和设置。
电表数据采集系统结构示意图，如图1所示。
图1电表数据采集系统结构示意图电表数据采集器结构CGL044-1c电表数据采集器是由多处理器组成的电能量处理终端，依据功能可将其划分为脉冲量采集和电能量前期处理模块、电能量后期处理及整机管理模块、通讯处理模块、电源模块。
所有模块均被固定于类似电表的箱体内，箱体可直接壁挂式安装于配电屏上。
箱体正面带有液晶显示器、按键、运行指示灯。
输入、输出接口位于箱体下部，便于接线，整个设计安全可靠，操作简单方便。
外观结构如图2所示。
外型尺寸：260×175×95 mm31.液晶显示器2.按键3.红外接口图2：CGL044－1c外型3.工作原理工作原理参见CGL044-1c原理框图（图3）。
CGL044-1c数据采集器的脉冲量采集和电能量前期处理模块可接受脉冲输入、485接口输入及开关量输入。
微处理器对采集到的电能量数据作前期处理，存储器采用非易失性的存储器件，可保证数据十年不丢失。
CGL044-1c电表数据采集器的电能量后期处理及整机管理模块提供了两路串行数据通讯接口，（1）一个为RS232C接口，用于与通讯处理模块通讯；（2）RS485口用于外接电子式电能表RS485总线和扩展脉冲采集的脉冲量采集和电能量前期处理模块，外接RS485总线设备最大32个。
CGL044-1c电表数据采集器的电能量后期处理及整机管理模块可依据脉冲量采集和电能量前期处理模块传送来的数据，形成二次数据，存储于SRAM中，存储器采用低功耗设计，掉电后数据保持，保证掉电后SRAM中的数据可保持10天不丢失。
另外该模块还具备非易失性的存储器E PROM，该存储器可保持数据10年不丢失，各路电能表的电流变比、电压变比、电表常数、各路的电能表实时数、底数均存放在其中，数据安全可靠。
另外采集器的基本配置参数（如主台电话号码等）均存放在其中。
CGL044-1c电表数据采集器的电能量后期处理及整机管理模块具有显示接口，外接液晶显示屏，全中文界面、菜单驱动、按键选择，操作简单明了，显示信息量大而全。
主要显示分路电能表实时数、峰谷表实时数、当前日历时间、各路的电流变比、电压变比、电表常数、自检信息等。
CGL044-1c电表数据采集器具备一高精度的硬时钟，该时钟可由当地对时或由主站定时校对，利用时钟采集器可实现峰、谷分时计量功能。
CGL044-1c电表数据采集器的通讯处理模块通过RS232接口与电能量后期处理及整机管理模块相连，接收和处理来自该模块的命令。
通讯处理模块是一个智能的电话调制解调器，随时监测话机和电话线的状态，并将电话线中传来的音频信号解调为串行的TTL信号数据流传递给电能量后期处理及整机管理模块；通讯处理模块同时将来自电能量后期处理及整机管理模块的命令调制成音频信号送至电话线，利用公用电话网或专用网将信息传递给主站。
通讯处理模块可以根据电话的进程做相应处理。
如忙音、挂机；拨号音、拨号；等待音、等待等。
电源模块采用开关电源，适应输入电压范围宽，转换效率高，整机功耗小于10VA；另采用双电源自动切换设计，确保了多路进线配电站的数据采集可靠性，电源输出采用自恢复保险丝，安全、可靠，免维护。
（见图3）图3 CGL044-1c原理框图4.主要技术指标功能电量抄收功能可以同时通过脉冲与485接口两种方式自动抄收终端表计的电能量数据，保存两个计费周期的用户电能表的累计电量数据。
设置功能可当地和远程设置采集器的时钟、地址、各用户表的表底数、实时数、表常数、电流变比、电压变比等系统运行参数以及与电话信道相关的系统通信参数。
可远程设置自动抄表日、电量时段。
校时功能可实现系统校时，系统时钟精度d。
采集器硬件时钟的日计时误差小于等于1s/d。
分时记录电能量功能正常工作情况下，采集器可按照预先设置的电量时段分段记录电能量。
自动上报功能可按照预先设置的上报时间进行自动摘机、拨号、上报数据。
通信功能采集器有通过电话网或GSM网与主站远方通信的功能。
电能表数据采集、处理及储存采集器接收多个电能表的脉冲信号，并将脉冲信号转换成与各电能表计度器的电能量示值相应的数据储存在终端。
每路电能表的电能量每5min保存一个点的累加值，保存当天和昨天的数据。
将电能表的脉冲信号转换成功率值并显示。
—485接口抄表内置多种485通讯规约，可灵活设置抄收多种多功能电子表，如使用国标645规约及IEC1107规约的表计。
开关量的采集采集器可以采集两个开关量状态及事件发生时间并存储。
系统实时电能读数准确度系统读出的用户表累计电能读数E与用户电能表计度器的电能量示值E0的差值不大于1个E0的整数有效位。
系统读出的脉冲数等于采集器的输入脉冲数。
有线信道信号传输特性采用邮电部门的公用信道，其接口的电气性能符合国家和行业相关标准要求。
采用模拟交换网时，其基本电气性能如下：a.发送电平：0dBm（可调）b.最低接收电平：-40dBmc.传输速率偏差：不超过标准数值的%d.比特差错率：当发送电平为0dBm，通过仿真线或衰耗器，接收电平为-40dBm时，比特差错率不劣于1×10-7。
GSM无线信道信号传输特性GSM 4级（2瓦）频率范围：880—960MHZGSM 1级（1瓦）频率范围：1710--1880 MHZ数据传输可靠性在现场通讯正常情况下，一个采集终端数不少于30~50台（或接入系统的用户电能表数不少于300台）的系统，运行3个月以上，每小时读取一次用户电能表的电能读数，统计系统的抄收成功率不小于93%。
系统对所有用户电能表的电能数据抄收的总差错率在现场运行条件下不大于%。
电气性能电源电压参比值及允许偏差频率：50Hz，允许偏差-5%~+5%电压：85V~265V输出：12V~ DC 最大电流300mA (自保护)功率消耗采集器消耗的视在功率小于10VA。
停电数据保持电源瞬时及长时间断电时，设备不应出现误读数并应有数据保持措施，电表参数、用户累计电能表读数保持10年；电源恢复时，内存数据不丢失，内部时钟正常运行。
脉冲输入脉冲输入接口特性符合相关电表脉冲输出参数要求。
气候环境条件运行温度为-25℃~+55℃，相对湿度95%，CGL044-1c电表数据采集器一般安装于户内。
结构和机械性能结构设备外壳密封并可加封，以防止非授权人员操作。
机械性能能承受正常运行中的机械振动及常规运输条件下的冲击，设备不发生损坏和零部件松动脱落现象，系统功能和读数准确度分别符合和条的要求。
5.系统特点可靠性高CGL044-1c电表数据采集器作为电能计费抄录系统，对数据采集、数据存储、数据传送的可靠性要求极高，为保证计量原始数据的准确性，CGL044-1c电表数据采集器的设计中采取了如下措施：元器件全部符合工业级标准；关键部分采用N+1冗余方式工作；系统内部模块化各功能模块相互独立，符合危险分散的设计思想；加工工艺采用SMT封装贴片组装；软硬件采取各种抗干扰措施，利用看门狗设置保障程序正常运行；采用非易失性的存储器件保存重要参数，保障系统数据准确、可靠。
双电源自动切换设置，免人工干预；脉冲采集部分电路采用全悬浮设计，满足恶劣环境；通信方式组网方便、迅速利用公用电话网通讯，节省组网费用；组网方便、迅速，接上电话线即可。
利用GSM无线网通讯，组网方便、迅速，在终端中装入支持相关业务的SIM卡即可。
抄表方式多样安装方便电表一样大小的箱体结构，重量轻，可方便地安装于计量柜屏上。
维护方便远方计费主站进行远程维护。
利用按键和显示屏当地维护。
系统硬件配置灵活CGL044-1c的配置可根据实际要求进行增减以达到最佳的性能价格比。
6.使用方法安装方法采集器安装于电能表附近的配电柜内，对应采集器北面的安装孔固定即可。
GSM采集器需将天线引出至无信号屏蔽干扰的地方固定。
参见图4。
图4：CGL044—1c电表数据采集器安装示意图接线CGL044-1c电表数据采集器的防护罩上有对应端子的接线图，按照图中定义接线，先弱电（脉冲、电话等）再强电（电源）。
接线示意如图5。
开关2开关1开关公共点图5：CGLO44—1c电表数据采集器安装接线图当地查看显示内容CGL044-1c的显示，菜单式驱动，由按键选择，由“功能选择”键来选择各项菜单，循环选中；菜单下显示的内容由“数据查询”键来选择，循环选中。
见表1。
新版采集器(八项菜单)说明：显示与路数相关的内容时，总路数由采集器的配置确定，该配置指有功脉冲路数数值、无功脉冲路数数值及两者之和。
参数的功能与当地设置按键设置功能由菜单驱动，按键选择、修改、确认。
设置器外观如图6所示。
1、插头2、按键图6：设置器外观示意图设置内容显示菜单中，功率及自检信息内容不可设置，另参数中电量时段不能用设置器设置，其它显示内容均可设置。
设置方法拆下接线防护罩，在设置按键接口装上设置器，按如下步骤操作：a.按“功能选择”键选择需要设置的菜单内容；b.按设置器上的“设置”键（SET），按下“设置”键后，显示屏上将显示该菜单内容下的第一项数据内容，光标将落在第一个可设置的数字上，按动SET键选择菜单内容下需修正的数据项；c.按设置器上的“光标移动”键（MOVE）选择需设置的数字，光标可在允许设置的数字间单方向循环移动；d.按设置器上的“修改”键（MODIFY）、修正相应内容，MODIFY键按下时，被修改的数值将由小到大,再由小到大循环变化，阿拉伯数字在0-9之间变化，英文字母在A-Z之间变化，星期在星期一至星期日之间变化；e.重复步骤c、d直至该项数据所有数字均修正，按下设置器上的设置键,采集器确认后数据将自动存入内存,并显示该项数据后的一项数据内容f.重复b、c、d、e直至该菜单内容下所有项数据均修正完毕，按采集器上功能选择键即返回菜单内容显示；g.重复步骤a、b、c、d、e、f直至采集器中所有数据设置完毕。
h.卸下设置器，装好接线防护罩。
系统时间”菜单主要显示系统日期、时间及星期。
设置时间:时单元对应数字必须在0-23之间，秒、分单元对应数字必须在0-59之间，月单元对应数字必须在1-12之间，日单元对应数字必须在0-31之间，否则时间设置不成功；脉冲读数”菜单主要显示脉冲累计数及采集器所接各路脉冲表属性及实时总、峰、谷读数。
