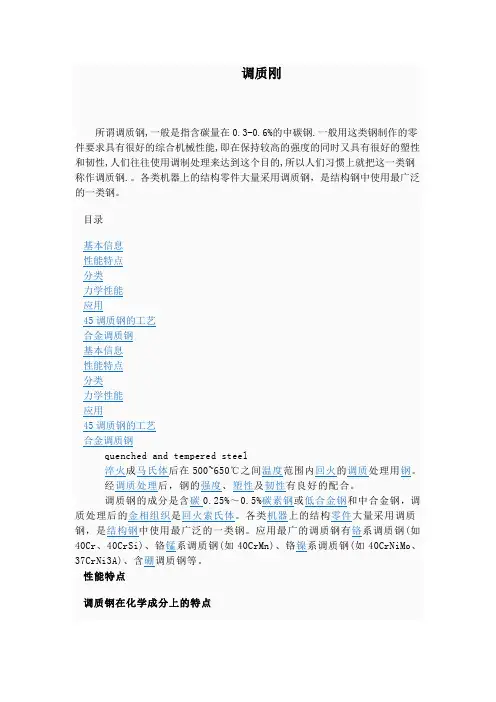

调质及调质钢

40mnb调质的硬度范围40MnB调质钢是一种高强度、高韧性的合金结构钢，广泛应用于工程、建筑、汽车等行业。

通过对40MnB钢进行调质处理，可以进一步提高其力学性能和耐磨性。

本文将介绍40MnB调质后的硬度范围，以及硬度对钢性能的影响。

一、40MnB调质钢的基本介绍40MnB钢具有良好的焊接性能、韧性和耐磨性。

其化学成分主要包括碳（C）、锰（Mn）、硅（Si）、铬（Cr）、镍（Ni）、钼（Mo）等元素。

在实际应用中，40MnB钢通常用于制造承受高应力的零件和构件。

二、40MnB调质后的硬度范围40MnB钢经过调质处理后，硬度范围一般在HB200-300之间。

硬度是衡量钢材料强度和耐磨性能的重要指标，但并非硬度越高，钢的性能越好。

合适的硬度范围可以确保40MnB钢在强度和韧性之间达到平衡。

三、硬度对40MnB调质钢性能的影响1.硬度与强度：一般情况下，硬度越高，钢的强度越高。

但当硬度超过一定范围后，钢的强度增长趋势减缓，甚至可能导致塑性降低。

2.硬度与韧性：硬度较低时，钢的韧性较好；硬度较高时，钢的韧性降低。

在实际应用中，需要根据零件的受力状况和工况环境，选择合适的硬度范围，确保钢的韧性和强度都能满足要求。

3.硬度与耐磨性：硬度是影响钢耐磨性的重要因素。

适当提高硬度可以增加钢的耐磨性，但过高的硬度会导致钢的韧性降低，影响其使用寿命。

四、如何选择合适的硬度范围1.了解零件的受力状况和使用环境，确定所需的强度和韧性指标。

2.根据零件的尺寸和形状，选择合适的硬度范围。

对于受力较大的零件，可适当提高硬度；对于受力较小、耐磨性要求较高的零件，也可适当提高硬度。

3.参考相关标准和规范，确保硬度范围在合理范围内。

总之，40MnB调质钢的硬度范围对其性能具有重要影响。

选择合适的硬度范围，可以在保证强度和韧性的同时，提高钢的耐磨性。

碳含量0.3－0.5%，并含有一种或几种合金元素，具有较低或中等的合金化程度。

钢中合金元素的作用主要是提高钢的淬透性和保证零件在高温回火后获得预期的综合性能。

热处理工艺是在临界点以上一定温度加热后淬火成马氏体，并在500℃-650℃回火。

热处理后的金相组织是回火索氏体。

这种组织具有强度、塑性和韧性的良好配合。

调质钢的质量要求除一般的冶金方面的低倍和高倍组织要求处，主要为钢的力学性能以及与工作可靠性和寿命密切相关的冷脆性转变温度、断裂韧性和疲劳抗力等。

在特定条件下，还要求具有耐磨性、耐蚀性和一定的抗热性。

由于调质钢最终采用高温回火，能使钢中应力完全消除，钢的氢脆破坏倾向性小，缺口敏感性较低，脆性破坏抗力较大，但也存在特有的高温回火脆性。

大多数调质钢为中碳合金结构，屈服强度（σ0.2）在490-1200Mpa。

以焊接性能为突出要求的调质钢，为低碳合金结构钢，屈服强度（σ0.2）一般为490-800Mpa，有很高的塑性和韧性。

少数沉淀硬化型调质钢，屈服强度（σ0.2）可到1400Mpa以上，属高强度和超高强度调质钢。

分类常用的合金调质钢按淬透性和强度分为4类：①低淬透性调钢；②中淬透性调质钢；③较高淬透性调质钢；④高淬透性调质钢。

力学性能1．合金元素对力学性能的影响淬透性能相同的钢调质到相同硬度时，抗拉强度基本相同，硬度与抗拉强度大致成直线关系。

各种成分的合金钢调质到各种硬度值时，硬度值为400HB(抗拉强度约为1400MPa)时，屈强比值最高，约为0．9，淬火状态的组织对屈强比有很大影响。

调整增加钢材淬透性的合金元素的含量，可以得到相同的淬透性能，得到相同的抗拉强度和屈服强度。

因此，在选择合金元素时应优先选择增加淬透性能作用显著而价格较低的元素，如硼、锰、铬等。

但是合金元素不同的钢要调质到相同的硬度所采用的回火温度各不相同，即各种钢的抗回火性能不同。

淬透性能相同的钢调质到相同硬度时，抗拉强度和屈服强度虽基本相同，但是脆性破坏倾向差别很大，低温冲击试验尤为明显。

调质淬火时，要求工件整个截面淬透，使工件得到以细针状淬火马氏体为主的显微组织。通过高温回火，得到以均匀回火索氏体为主的显微组织。小型工厂不可能每炉搞金相分析，一般只作硬度测试，这就是说，淬火后的硬度必须达到该材料的淬火硬度，回火后硬度按图要求来检查。
工件调质处理的操作，必须严格按来自艺文件执行，我们只是对操作过程中如何实施工艺提些看法。
1、45钢的调质45钢是中碳结构钢，冷热加工性能都不错，机械性能较好，且价格低、来源广，所以应用广泛。它的最大弱点是淬透性低，截面尺寸大和要求比较高的工件不宜采用。
45钢淬火温度在A3+（30~50）℃，在实际操作中，一般是取上限的。偏高的淬火温度可以使工件加热速度加快，表面氧化减少，且能提高工效。为使工件的奥氏体均匀化，就需要足够的保温时间。如果实际装炉量大，就需适当延长保温时间。不然，可能会出现因加热不均匀造成硬度不足的现象。但保温时间过长，也会也出现晶粒粗大，氧化脱碳严重的弊病，影响淬火质量。我们认为，如装炉量大于工艺文件的规定，加热保温时间需延长1/5.

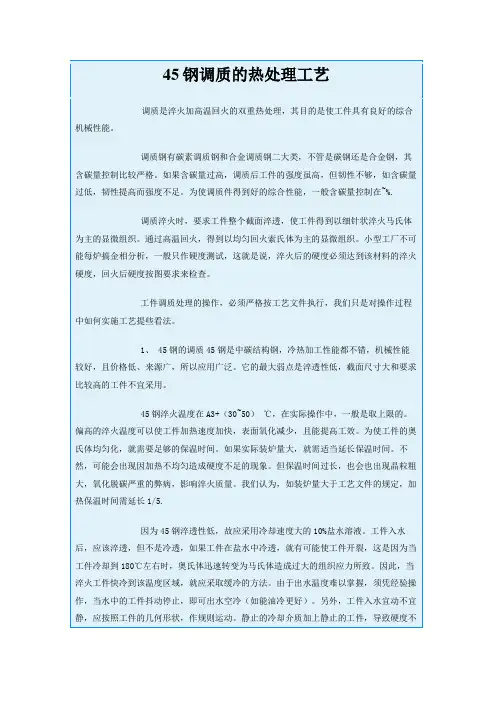

45钢调质的热处理工艺
调质是淬火加高温回火的双重热处理，其目的是使工件具有良好的综合机械性能。
调质钢有碳素调质钢和合金调质钢二大类，不管是碳钢还是合金钢，其含碳量控制比较严格。如果含碳量过高，调质后工件的强度虽高，但韧性不够，如含碳量过低，韧性提高而强度不足。为使调质件得到好的综合性能，一般含碳量控制在~%.
45钢调质件淬火后的硬度应该达到HRC56~59，截面大的可能性低些，但不能低于HRC48，不然，就说明工件未得到完全淬火，组织中可能出现索氏体甚至铁素体组织，这种组织通过回火，仍然保留在基体中，达不到调质的目的。
45钢淬火后的高温回火，加热温度通常为560~600℃，硬度要求为HRC22~34.因为调质的目的是得到综合机械性能，所以硬度范围比较宽。但图纸有硬度要求的，就要按图纸要求调整回火温度，以保证硬度。如有些轴类零件要求强度高，硬度要求就高；而有些齿轮、带键槽的轴类零件，因调质后还要进行铣、插加工，硬度要求就低些。关于回火保温时间，视硬度要求和工件大小而定，我们认为，回火后的硬度取决于回火温度，与回火时间关系不大，但必须回透，一般工件回火保温时间总在一小时以上。

回火T
注意： （1）淬火加热温度为830~880 ℃ ，加热时不容许 脱碳，以免降低钢的疲劳强度，严格控制炉内气 氛，缩短加热时间。 （2）弹簧热处理后要进行喷丸处理，使其表面强 化，并且使表层产生残余压应力，提高弹簧的疲 劳寿命。 板簧加工路线 扁钢剪断 →加热压弯成型后淬火 →中温回火 →喷丸 →烤漆
三、常用弹簧钢
65Mn钢中锰含量为0.90%～1.20%，属于较高 锰含量的优质碳素结构钢，这类钢淬透性较好， 强度较高，但有脱碳敏感性、过热倾向和回火 脆性，淬火时容易开裂。 55Si2Mn、60Si2Mn属于硅锰弹簧钢，由于硅含 量较高，可显著提高弹性极限和回火稳定性。 55SiMnMoV为新钢种，有更好的淬透性和更高 的强度，可替代55CrVA钢制造大截面汽车板簧 和重型车、越野车的板簧。
（二）连杆和连杆螺栓 1、连杆的功用、工作条件性 能要求： （１）功用：连接曲轴和活塞， 将作用于活塞上的力传给曲轴 （２）工作条件：小端往复直 线运动质量惯性力，气体压力， 摆动惯性力。以上各力大小和 方向不断变化易引起连杆疲劳 破金
连杆1
连杆 螺栓 2
性能：强度、塑性和韧性 均较高； 缺口敏感性小； 接触疲劳强度、 耐磨性较低。
回火S
1、淬火 加热: 在箱式炉（批量较小）或连续炉（大批量） 中加热到单相奥氏体（830~880 ℃ ）保温。
冷却：碳素钢水冷；合金钢油冷或水淬油冷。
箱 式 电 阻 炉
2、回火
回火是控制其力学性能的关键，一般采用 500~600 ℃ 回火。回火后采用水冷、油冷 （防止第二类回火脆性）或空冷。
四、典型零件应用举例
内燃机关键零件 曲轴、连杆、连杆螺栓 齿轮、凸轮轴等 1 汽缸体 2 活塞 3 进气阀 4 排气阀 5 连杆 6 曲轴
