1、中碳钢：代表钢种有30、35、40、45，也有ML30、ML35、ML40、ML45，有较稳定的室温性能，用于中小结构件、紧固件、传动轴、齿轮等。

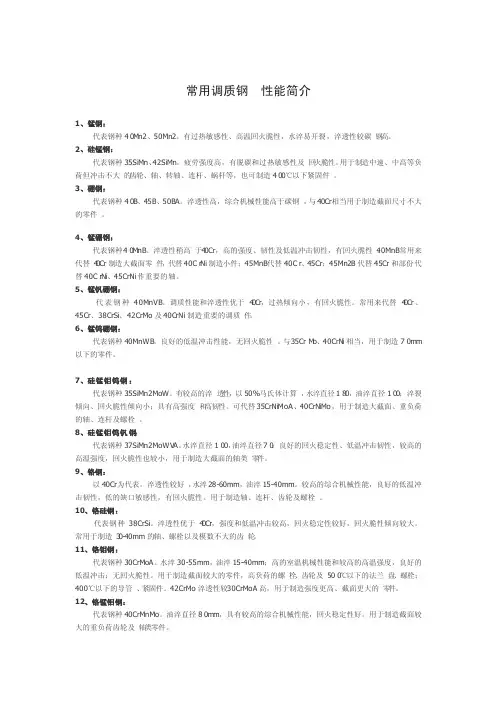

2、锰钢：代表钢种40Mn2、50Mn2。
有过热敏感性、高温回火脆性，水淬易开裂，淬透性较碳钢高。
3、硅锰钢：代表钢种35SiMn、42SiMn。
疲劳强度高，有脱碳和过热敏感性及回火脆性。
用于制造中速、中高等负荷但冲击不大的齿轮、轴、转轴、连杆、蜗杆等，也可制造400℃以下紧固件。
4、硼钢：代表钢种40B、45B、50BA、ML35B。
淬透性高，综合机械性能高于碳钢，与40Cr相当用于制造截面尺寸不大的零件、紧固件等。
5、锰硼钢：代表钢种40MnB。
淬透性稍高于40Cr，高的强度、韧性及低温冲击韧性，有回火脆性。
40MnB常用来代替40Cr制造大截面零件，代替40CrNi制造小件；45MnB代替40Cr、45Cr；45Mn2B代替45Cr和部份代替40CrNi、45CrNi作重要的轴，也有ML35 MnB用于紧固件生产。
6、锰钒硼钢：代表钢种20 MnVB 、40MnVB、。
调质性能和淬透性优于40Cr，过热倾向小，有回火脆性。
常用来代替40Cr、45Cr、38CrSi、42CrMo及40CrNi制造重要的调质件，也有用中小规格10.9级以下螺栓的、ML20 MnVB。
7、锰钨硼钢：代表钢种40MnWB。
良好的低温冲击性能，无回火脆性。
与35CrMo、40CrNi 相当，用于制造70mm以下的零件。
8、硅锰钼钨钢：代表钢种35SiMn2MoW。
有较高的淬透性，以50%马氏体计算，水淬直径180，油淬直径100；淬裂倾向、回火脆性倾向小；具有高强度和高韧性。
可代替35CrNiMoA、40CrNiMo，用于制造大截面、重负荷的轴、连杆及螺栓。
9、硅锰钼钨钒钢：代表钢种37SiMn2MoWVA。
水淬直径100，油淬直径70；良好的回火稳定性、低温冲击韧性，较高的高温强度，回火脆性也较小，用于制造大截面的轴类零件。
10、铬钢：以40Cr及ML40Cr为代表。
淬透性较好，水淬28-60mm，油淬15-40mm。
较高的综合机械性能，良好的低温冲击韧性，低的缺口敏感性，有回火脆性。
用于制造轴、连杆、齿轮及螺栓。
11、铬硅钢：代表钢种38CrSi。
淬透性优于40Cr，强度和低温冲击较高，回火稳定性较好，回火脆性倾向较大。
常用于制造30-40mm的轴、螺栓以及模数不大的齿轮。
12、铬钼钢：代表钢种30CrMoA、42CrMo、ML30CrMo、ML42CrMo。
水淬30-55mm，油淬15-40mm；高的室温机械性能和较高的高温强度，良好的低温冲击；无回火脆性。
用于制造截面较大的零件，高负荷的螺栓、齿轮及500℃以下的法兰盘、螺栓；400℃以下的导管、紧固件。
42CrMo淬透性较30CrMoA高，用于制造强度更高、截面更大的零件。
13、铬锰钼钢：代表钢种40CrMnMo。
油淬直径80mm，具有较高的综合机械性能，回火稳定性好。
用于制造截面较大的重负荷齿轮及轴类零件。
14、锰钼钒钢：代表钢种30Mn2MoWA。
具有良好的淬透性：水淬达到150mm，心部组织为上、下贝氏体加少量马氏体；油淬70mm，心部95%以上的马氏体；良好的低温冲击韧性，低的缺口敏感性及较高的疲劳强度。
用于制造80mm以下的重要件。
15、铬锰硅钢：代表钢种30CrMnSiA。
水淬40-60mm（95%的马氏体），油淬25-40mm。
强度、冲击韧性高，有回火脆性。
用于制造高压鼓风机叶片、阀板、离合器摩擦片、轴及齿轮等。
16、铬镍钢：代表钢种40CrNi和45CrNi。
水淬达到40mm，油淬15-25mm；良好的综合机械性能，良好的低温冲击韧性，回火脆性倾向小。
30CrNi3A淬透性较高，综合机械性能好，有白点敏感性和回火脆性。
用于制造截面较大的曲轴、连杆、齿轮、轴及螺栓等。
17、铬镍钼钢：代表钢种40CrNiMoA。
具有优良的综合机械性能，低温冲击韧性高，缺口敏感性低，无回火脆性。
用于制造较大的曲轴、轴、连杆、齿轮、螺栓及其它受力较大、形状复杂的零件。
18、铬镍钼钒钢：代表钢种45CrNiMoVA。
强度高，回火稳定性好，油淬达到60mm（95%马氏体）。
用于制造振动载荷下的重型汽车弹性轴及扭力轴等。
