真空滤油机的使用注意事项

0.101

0.0931

0.0798

0.0665 真空

0.0532

0.0399

0.0266

0.0133

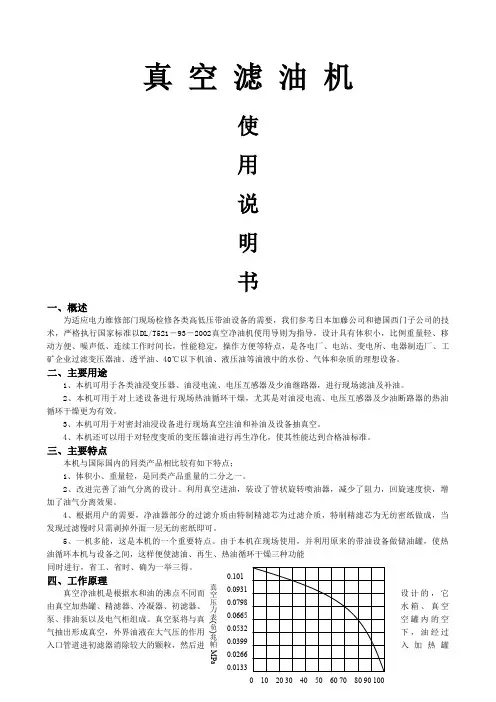

0 10 20 30 40 50 60 70 80 90 100 真空压力表(负)兆帕MPa 真 空 滤 油 机

使

用

说

明

书

一、概述

为适应电力维修部门现场检修各类高低压带油设备的需要，我们参考日本加藤公司和德国西门子公司的技术，严格执行国家标准以DL/T521－93－2002真空净油机使用导则为指导，设计具有体积小，比例重量轻、移动方便、噪声低、连续工作时间长，性能稳定，操作方便等特点，是各电厂、电站、变电所、电器制造厂、工矿企业过滤变压器油、透平油、40℃以下机油、液压油等油液中的水份、气体和杂质的理想设备。

二、主要用途

1、本机可用于各类油浸变压器、油浸电流、电压互感器及少油继路器，进行现场滤油及补油。

2、本机可用于对上述设备进行现场热油循环干燥，尤其是对油浸电流、电压互感器及少油断路器的热油循环干燥更为有效。

3、本机可用于对密封油浸设备进行现场真空注油和补油及设备抽真空。

4、本机还可以用于对轻度变质的变压器油进行再生净化，使其性能达到合格油标准。

三、主要特点

本机与国际国内的同类产品相比较有如下特点；

1、体积小、重量轻，是同类产品重量的二分之一。

2、改进完善了油气分离的设计。利用真空进油，装设了管状旋转喷油器，减少了阻力，回旋速度快，增加了油气分离效果。

4、根据用户的需要，净油器部分的过滤介质由特制精滤芯为过滤介质，特制精滤芯为无纺密纸做成，当发现过滤慢时只需剥掉外面一层无纺密纸即可。

5、一机多能，这是本机的一个重要特点。由于本机在现场使用，并利用原来的带油设备做储油罐，使热油循环本机与设备之间，这样便使滤油、再生、热油循环干燥三种功能

同时进行，省工、省时、确为一举三得。

四、工作原理

真空净油机是根据水和油的沸点不同而设计的，它由真空加热罐、精滤器、冷凝器、初滤器、水箱、真空泵、排油泵以及电气柜组成。真空泵将与真空罐内的空气抽出形成真空，外界油液在大气压的作用下，油经过入口管道进初滤器消除较大的颗粒，然后进入加热罐内，经过加热到40－75℃的油通过自动油漂阀，此阀是自动控制进入真空罐内的油量进出平衡。经过加热后的油液通过喷翼飞快旋转将油分离成半雾状，油中的水份急速蒸发成水蒸气并连续被真空泵吸入冷凝器内，进入冷凝器内的水气经冷却后再返原成水放出。在真空加热罐内的油液，被排油泵排入精滤器通过滤滤芯将微粒杂质过滤出来。从而完成真空滤油机迅速除去油中杂质、水份、气体的全过程，使洁净的油从出口处排出机外。

真空滤油机使用说明以及操作事项

一、真空滤油机使用说明

1、滤油机作业时的环境温度在-20~45℃范围内。

2、使用场地的海拔高度的高低会直接影响滤油机的真空度，海拔越高，其真空度越低（负值）。

3、待处理的油液不能太脏（即油中的杂质颗粒太多），否则必须先用其它过滤设备（如我厂生产的轻便式过滤加油机）充分滤除，以免影响油机脱水、脱气效率或堵塞过滤元件。

二、操作事项

1、真空泵工作时，应注意油标显示的油液情况（油液应在油标线上），若发现真空泵油中水分较多或太脏时，要及时更换，以免影响真空泵的使用寿命。

2、运行中发现冷却器内存水较多时，要及时放掉。首先关闭阀门15，开启阀门16，17，即水可从阀门17排出。

3、经常注意压力表值的变化，在正常滤油过程中，若发现压力>0.3Mpa时，应及时清洗过滤器或更换过滤元件。

4、初滤器的滤网应经常拆下清洗，保持清洁，以免堵塞而造成进油不足或压力过高。当发现滤油机进油量变小时，说明初滤器的滤网杂质增多，需立即进行清洗。

5、运行中随时注意泵及相应电机的运行噪声是否正常，如发现异常应立即排除，以免烧坏电机或影响油泵的寿命。

6、滤油机停置不用时，应将真空泵油放尽，注入新油。

ZYB高效多功能真空净油机

一、用 途

本设备适用于水泥、锻压、冶金、机械、化工、橡塑、仪表、交通、石油钻探、建筑陶瓷、精密压铸等多种行业使用过的机械油、液压油、压缩机油、机油、中负荷齿轮油、冷冻机油、轧钢油、淬火油、光亮快速淬火油等多种油。适用于5号—1500号高中低运动粘度的油品进行净化处理。该设备特别对水泥、化工、化肥生产使用过的油品：如中含有大量的水溶性酸、氨酸、碳、粉尘泥沙、有时水分超70%。经设备再生净化处理后能完全净化分离出来，分离出来的水分为三种情况：①如油中含水溶性酸严重时被分离出来的水，颜色为乳白色；②油中含氨酸严重时被分离出来的水为深蓝色；③油中含碱严重时被分离出来的水，颜色为乳白色水中伴有众多的雪花漂浮物。本设净化油品纯属机械物理净化处理，不需用其它的化学物品，不脱色。从而保证了污油经净化后，保证原有的油品质量性能(达到国家标准).

二、对用户承诺

重庆市通盛机电研究所（重庆市通盛机电有限公司）系国家高新技术企业《国家运行油标准》协作单位，地处重庆市高新技术开发区，具有多年从事油净化设备研制和开发的丰富经验。各类设备严格按照原机械工业部标准JB/T528—91原电力工业部标准DL/T521—93生产，其系列产品素以产品质量高，品种全，售后服务周到而享誉全国。

我所产品可与国内同行业任何厂家产品对比使用，若用户不满意，则无条件退货。

1.若用户不满意，则无条件退货。

2.产品实行终身免费维修，（整机零配件以旧换新）。

3.产品免费安装、调试、培训操作技术人员。

4.用户使用油质未达国标，产品无条件退货。

5.用户来电需维修，市内8小时，直辖市24小时。直辖外三日内必须到达。

6.用户可以用我公司生产的任何型号的旧过滤机调换新过滤机。本公司对设备配置滤芯实行终身免费调换（以旧换新）解决用户对滤芯消耗的后顾之忧。

三、ZYB高效多功能真空净油机主要参数表

型 号 20 30 50 80 100 150 200 250 300 350 450

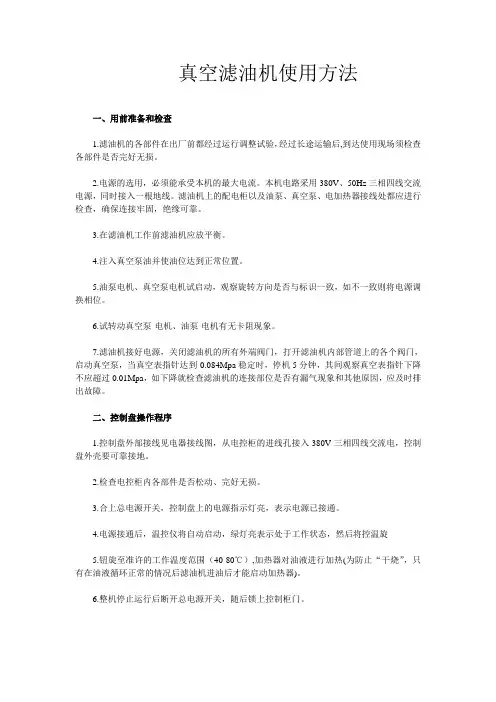

真空滤油机使用方法

一、用前准备和检查

1.滤油机的各部件在出厂前都经过运行调整试验，经过长途运输后,到达使用现场须检查各部件是否完好无损。

2.电源的选用，必须能承受本机的最大电流。本机电路采用380V、50Hz三相四线交流电源，同时接入一根地线。滤油机上的配电柜以及油泵、真空泵、电加热器接线处都应进行检查，确保连接牢固，绝缘可靠。

3.在滤油机工作前滤油机应放平衡。

4.注入真空泵油并使油位达到正常位置。

5.油泵电机、真空泵电机试启动，观察旋转方向是否与标识一致，如不一致则将电源调换相位。

6.试转动真空泵-电机、油泵-电机有无卡阻现象。

7.滤油机接好电源，关闭滤油机的所有外端阀门，打开滤油机内部管道上的各个阀门，启动真空泵，当真空表指针达到-0.084Mpa稳定时，停机5分钟，其间观察真空表指针下降不应超过0.01Mpa，如下降就检查滤油机的连接部位是否有漏气现象和其他原因，应及时排出故障。

二、控制盘操作程序

1.控制盘外部接线见电器接线图，从电控柜的进线孔接入380V三相四线交流电，控制盘外壳要可靠接地。

2.检查电控柜内各部件是否松动、完好无损。

3.合上总电源开关，控制盘上的电源指示灯亮，表示电源已接通。

4.电源接通后，温控仪将自动启动，绿灯亮表示处于工作状态，然后将控温旋

5.钮旋至准许的工作温度范围（40-80℃）,加热器对油液进行加热(为防止“干烧”，只有在油液循环正常的情况后滤油机进油后才能启动加热器)。

6.整机停止运行后断开总电源开关，随后锁上控制柜门。

三、操作步骤及使用说明

（一） 使用说明

1.本机作业时的环境温度应在-20~45℃范围内。但在低温条件时（0℃以下时），开机时应保证冷却水箱的水是液态的。

2.使用场地的海拔高度的高低会直接影响本机的真空度，海拔越高，真空度越低（负值）。

3.待处理的油液不能太脏（即油中的杂质颗粒太多），否则，必须先用其它过滤设备（如我厂生产的GL系列轻便式过滤加油机或DJL系列精密过滤机）进行先期过滤，以免影响滤油机脱气效率或堵塞过滤元件。
