真空滤油机的使用方法

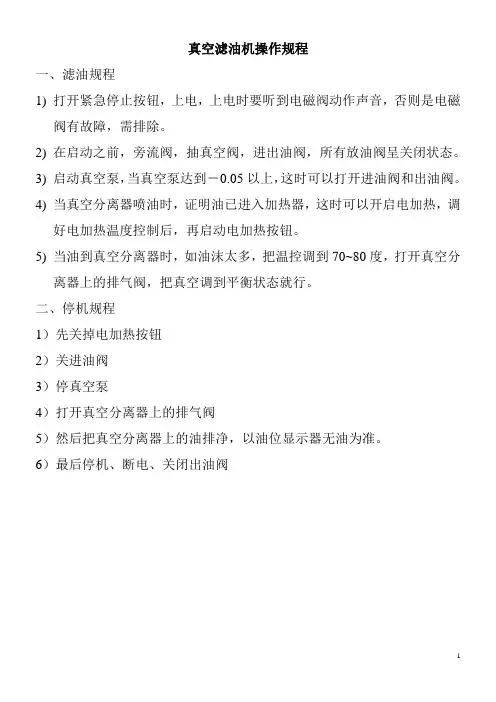

1 真空滤油机操作规程

一、滤油规程

1) 打开紧急停止按钮，上电，上电时要听到电磁阀动作声音，否则是电磁阀有故障，需排除。

2) 在启动之前，旁流阀，抽真空阀，进出油阀，所有放油阀呈关闭状态。

3) 启动真空泵，当真空泵达到－0.05以上，这时可以打开进油阀和出油阀。

4) 当真空分离器喷油时，证明油已进入加热器，这时可以开启电加热，调好电加热温度控制后，再启动电加热按钮。

5) 当油到真空分离器时，如油沫太多，把温控调到70~80度，打开真空分离器上的排气阀，把真空调到平衡状态就行。

二、停机规程

1）先关掉电加热按钮

2）关进油阀

3）停真空泵

4）打开真空分离器上的排气阀

5）然后把真空分离器上的油排净，以油位显示器无油为准。

6）最后停机、断电、关闭出油阀

2 注意事项：

1) 断电后，才能关上出油阀

2) 油里面含有水分时，就把罗茨泵启动点调高，如变压器注油时再把罗茨泵调到－0.08左右

3) 电磁阀失灵时，打开旁流阀

4) 真空分离器供油少，慢时也需要打开旁流阀

5) 真空泵是否缺油，缺油就添加，里面的油超50~100小时就换真空泵里面的油，加油器里面没有油是不能加热的，必须要有油才能加热，罗茨泵不能缺油

6) 在出口压力仪表大于（ ） ，打开内循环阀

7) 电磁阀如果烧损，会烧坏红外控制面板，此时真空分离器油位超上限时，油泵才能自动启动，需人工启动。

8) 电磁阀烧损时，电路呈短路状态，控制开关自动跳闸或烧熔断器，所有电气和不上，此时断开电磁阀，电路恢复正常，打开排气阀即可。

9) 除水罐和真空冷却器有水时，要及时排放

10) 排水时要停机并放真空后才能排水

11) 冷却器和除水罐有油时，原因真空度过高，放排气阀即可解决。

1~3真空泵 4~6油泵 7~9罗茨泵

1 2 3 4 5 6 7 8 9

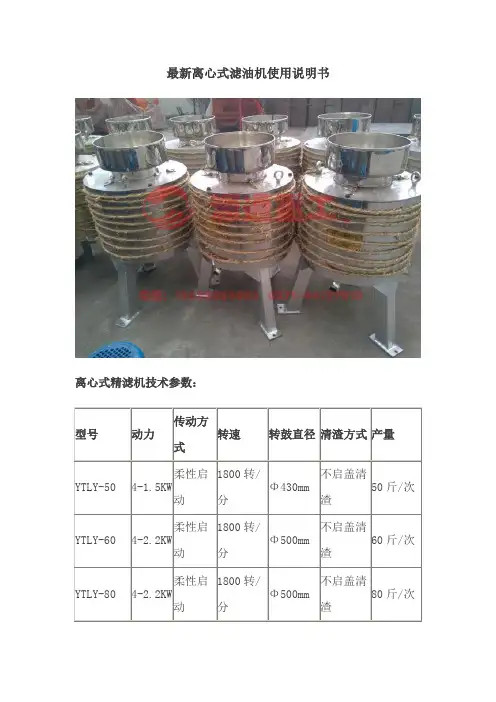

最新离心式滤油机使用说明书

离心式精滤机技术参数：

型号 动力 传动方式 转速 转鼓直径 清渣方式 产量

YTLY-50 4-1.5KW 柔性启动 1800转/分 Φ430mm 不启盖清渣 50斤/次

YTLY-60 4-2.2KW 柔性启动 1800转/分 Φ500mm 不启盖清渣 60斤/次

YTLY-80 4-2.2KW 柔性启动 1800转/分 Φ500mm 不启盖清渣 80斤/次 一：离心式精滤机工作原理

离心式精滤机是我们厂主导研发，通过我厂科技人员精心设计，符合国家安全标准的最先进的油品过滤设备。

该离心式滤油机是采用高速旋转的转鼓所产生的强大离心力将不同质重比的渣和油固液分离，达到油品过滤目的，可直接上火做实验，不起沫不溢锅，可达到国家二级标准。

过去我们已经使用过的过滤设备如：板框式过滤、真空式过滤、气压式过滤都叫有介质过滤（介质是指滤布、滤网），因介质滤布的目数高低不同，过滤过程中大渣子被过滤掉了，细小的微粒穿过网孔流到油液里，这就是过去这些过滤设备的效果是相对解决油质问题，在操作方面，毛油里边的油胶质把网孔给堵上以后就要反复拆启更换滤布，清洗滤布和后期耗件。

离心式精滤机不用滤布是无介质过滤，是质重比高速分离的结果，是彻底解决油质问题的最先进设备。

二：离心式滤油机操作

1. 将机榨热毛油加入1-1.5%的热盐水充分搅拌，其目的是①脱磷，因为磷对人体会产生骨质疏松等病症，所以国家油脂标准的第一项就是磷的指数含量的限定，H2O. NaCl（盐水）和磷P产生化合反应形成重质盐Na2PO5（磷酸钠）和H2↑（氢气）②加盐水使细小微粒吸收水分变重； 2. 把离心机的电源合上，然后加入盐化后的毛油，毛油从油斗的流油管经过离心机上端空心轴流到转鼓底部的尼龙小圆盘上，小圆盘迅速将毛油均匀分流到转鼓的内壁上，这时候高速旋转的转鼓产生的强大离心力将不同质重的固液分离，毛油加入后的2-3分钟把电源关掉，转鼓逐渐停转后净油自动流出，达到精滤目的，前后只需5-6分钟时间，每小时过滤量为250-350斤油。

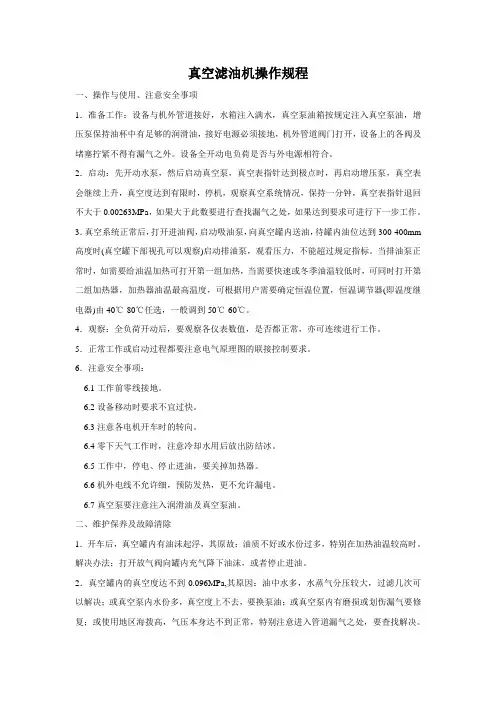

真空滤油机操作规程

一、操作与使用、注意安全事项

1．准备工作：设备与机外管道接好，水箱注入满水，真空泵油箱按规定注入真空泵油，增压泵保持油杯中有足够的润滑油，接好电源必须接地，机外管道阀门打开，设备上的各阀及堵塞拧紧不得有漏气之外。设备全开动电负荷是否与外电源相符合。

2．启动：先开动水泵，然后启动真空泵，真空表指针达到极点时，再启动增压泵，真空表会继续上升，真空度达到有限时，停机，观察真空系统情况，保持一分钟，真空表指针退回不大于0.00263MPa，如果大于此数要进行查找漏气之处，如果达到要求可进行下一步工作。

3．真空系统正常后，打开进油阀，启动吸油泵，向真空罐内送油，待罐内油位达到300-400mm高度时(真空罐下部视孔可以观察)启动排油泵，观看压力，不能超过规定指标。当排油泵正常时，如需要给油温加热可打开第一组加热，当需要快速或冬季油温较低时，可同时打开第二组加热器，加热器油温最高温度，可根据用户需要确定恒温位置，恒温调节器(即温度继电器)由40℃-80℃任选，一般调到50℃-60℃。

4．观察：全负荷开动后，要观察各仪表数值，是否都正常，亦可连续进行工作。

5．正常工作或启动过程都要注意电气原理图的联接控制要求。

6．注意安全事项：

6.1工作前零线接地。

6.2设备移动时要求不宜过快。

6.3注意各电机开车时的转向。

6.4零下天气工作时，注意冷却水用后放出防结冰。

6.5工作中，停电、停止进油，要关掉加热器。

6.6机外电线不允许细，预防发热，更不允许漏电。

6.7真空泵要注意注入润滑油及真空泵油。

二、维护保养及故障清除

1．开车后，真空罐内有油沫起浮，其原故：油质不好或水份过多，特别在加热油温较高时。解决办法：打开放气阀向罐内充气降下油沫，或者停止进油。

2．真空罐内的真空度达不到-0.096MPa,其原因：油中水多，水蒸气分压较大，过滤几次可以解决；或真空泵内水份多，真空度上不去，要换泵油；或真空泵内有磨损或划伤漏气要修复；或使用地区海拨高，气压本身达不到正常，特别注意进入管道漏气之处，要查找解决。 3．工作压力过高，一般正常工作压力约在0.1-0.3MPa，如工作压力0.6大于MPa时，其原因：油的粘度大，要加热降低粘度。或排油管道上阀门没有全打开或过小，或精滤油器使用时间长，油液杂质多要清理更换滤油纸。0.6MPa压力是电动机额定工作压力，超过0.6MPa压力时长时间不允许。

CJNF 建中热电厂真空净油机运行维护规程 编号 08OPIb0125

版本 0

密级 无 页数 1/12

建中热电厂真空净油机运行维护规程

姓 名 签 名 日 期

批 准 肖 立

审 核 李 帅

编 制 白广彬

中核建中核燃料元件公司建中热电厂

二○○九年一月

本文件属中核建中核燃料元件公司建中热电厂知识产权，受国家有关知识产权法律保护，任何单位和个人，在未获得书面同意前，不允许将本文件的部分或全部进行复制、转让、泄密和用于其它用途。 CJNF 建中热电厂真空净油机运行维护规程 编号 08OPIb0125

版本 0

密级 无 页数 2/12

修 改 页

修改版次 日 期 修改原因 修改范围 备 注 CJNF 建中热电厂真空净油机运行维护规程 编号 08OPIb0125

版本 0

密级 无 页数 3/12

0 2009年1月 新增加 CJNF 建中热电厂真空净油机运行维护规程 编号 08OPIb0125

版本 0

密级 无 页数 4/12

目 录

1 目的

2 引用文件

3 适用范围

4 总则

5 ZJY-50型真空净油机主要技术参数

6 结构与工作原理（附流程图）

7 主要技术性能指标

8 真空净油机操作注意事项

9 真空净油机启动前的检查

10真空净油机的启动

11真空净油机的停机

12 真空净油机使用说明

13 真空净油机维护保养及故障排除

CJNF 建中热电厂真空净油机运行维护规程 编号 08OPIb0125

版本 0

密级 无 页数 5/12

1 目的

为确保建中热电厂汽轮机滤油系统正常操作及安全、经济运行，预防事故发生及正常维护保养，特制定本规程。

2 引用文件

《ZJY型真空净油机系列使用说明书》

3 适用范围

本规程适用于建中热电厂汽轮机滤油系统的启动、正常维护、停运等。

4 总则

4.1 本规程是汽轮机运行人员的操作依据，必须严格执行。未经主管厂长批准，任何人不的任意修改本规程。
