地铁车站通风及排烟系统简介1 地铁车站概况地铁车站是城市轨道交通系统的重要组成部分，为乘客的出行提供服务的场所。
地铁车站的站位选择、车站规模、布置方式等对运营效果具有决定性的意义。
地铁车站一般由站厅、站台、管理及设备用房、换乘通道、地面出入口、风亭、风道等部分组成。
地铁站台是地铁车站内供乘客上、下列车的平台，根据运营功能要求，地铁站台主要分为岛式站台、侧式站台和混合式站台。
岛式站台：站台位于上、下行行车路线之间，这种站台布置形式称为岛式站台。
如图 2.1 所示。
岛式车站具有站台面积利用率高、能灵活调剂客流、乘客适用方便等优点，因此，一般常用于客流量较大的车站。
(2)侧式站台：站台位于上、下行行车路线的两侧，这种站台布置形式称为侧式站台。
如图2.2 所示。
侧式站台也是一种常用的车站类型。
侧式车站站台面积利用率、调剂客流等方面均不及岛式车站，因此，侧式车站多用于客流量不大的车站或高架车站。
（3）岛、侧混合式站台：岛、侧混合式站台是将岛式站台及侧式站台同设在一个车站内，可同时在两侧的站台上、下车，也可适应列车中途折返的要求，但投资较大。
如图2.3所示。
2 地铁通风及排烟系统组成地铁通风系统是多系统构成的一个复合系统，各系统之间相互配合、协调运作，维持地铁内舒适的环境。
在有屏蔽门的地铁车站中通风系统主要包括车站通风系统和隧道通风系统。
车站通风系统包括公共区通风系统和设备管理房通风系统;隧道通风系统包括区间隧道通风系统和车站隧道通风系统。
各系统同时兼作防排烟系统。
如下图2.4所示：图2.4 地铁通风排烟系统系统构成2.1车站公共区排烟系统地铁车站公共区域由站厅层公共区和站台层公共区组成，其防排烟系统一般与正常的通风空调系统合设，在火灾发生时由正常的通风系统转成排烟系统：关闭空调风机，打开相应的排烟风机进行排烟。
（1）站厅层防排烟系统站厅层公共区是地铁乘车的中转站，是连接地面与站台的枢纽，是上下车乘客的必经之地，其安全性对整个车站安全的重要性不言而喻。

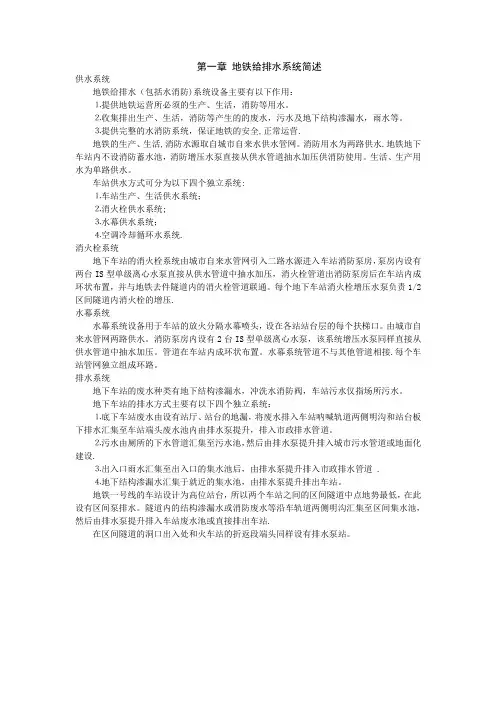

第一章地铁给排水系统简述供水系统地铁给排水（包括水消防)系统设备主要有以下作用：⒈提供地铁运营所必须的生产、生活，消防等用水。
⒉收集排出生产、生活，消防等产生的的废水，污水及地下结构渗漏水，雨水等。
⒊提供完整的水消防系统，保证地铁的安全,正常运营.地铁的生产、生活,消防水源取自城市自来水供水管网。
消防用水为两路供水.地铁地下车站内不设消防蓄水池，消防增压水泵直接从供水管道抽水加压供消防使用。
生活、生产用水为单路供水。
车站供水方式可分为以下四个独立系统:⒈车站生产、生活供水系统；⒉消火栓供水系统;⒊水幕供水系统；⒋空调冷却循环水系统.消火栓系统地下车站的消火栓系统由城市自来水管网引入二路水源进入车站消防泵房，泵房内设有两台IS型单级离心水泵直接从供水管道中抽水加压，消火栓管道出消防泵房后在车站内成环状布置，并与地铁去件隧道内的消火栓管道联通。
每个地下车站消火栓增压水泵负责1/2区间隧道内消火栓的增压.水幕系统水幕系统设备用于车站的放火分隔水幕喷头，设在各站站台层的每个扶梯口。
由城市自来水管网两路供水。
消防泵房内设有2台IS型单级离心水泵，该系统增压水泵同样直接从供水管道中抽水加压。
管道在车站内成环状布置。
水幕系统管道不与其他管道相接.每个车站管网独立组成环路。
排水系统地下车站的废水种类有地下结构渗漏水，冲洗水消防阀，车站污水仅指场所污水。
地下车站的排水方式主要有以下四个独立系统：⒈底下车站废水由设有站厅、站台的地漏，将废水排入车站呐喊轨道两侧明沟和站台板下排水汇集至车站端头废水池内由排水泵提升，排入市政排水管道。
⒉污水由厕所的下水管道汇集至污水池，然后由排水泵提升排入城市污水管道或地面化建设.⒊出入口雨水汇集至出入口的集水池后，由排水泵提升排入市政排水管道 .⒋地下结构渗漏水汇集于就近的集水池，由排水泵提升排出车站。
地铁一号线的车站设计为高位站台，所以两个车站之间的区间隧道中点地势最低，在此设有区间泵排水。
地铁给排水系统简述供水系统地铁给排水包括水消防系统第一章地铁给排水系统简述供水系统地铁给排水（包括水消防）系统设备主要有以下作用：⒈提供地铁运营所必须的生产、生活，消防等用水。
⒉收集排出生产、生活，消防等产生的的废水，污水及地下结构渗漏水，雨水等。
⒊提供完整的水消防系统，保证地铁的安全，正常运营。
地铁的生产、生活，消防水源取自城市自来水供水管网。
消防用水为两路供水。
地铁地下车站内不设消防蓄水池，消防增压水泵直接从供水管道抽水加压供消防使用。
生活、生产用水为单路供水。
车站供水方式可分为以下四个独立系统：⒈车站生产、生活供水系统；⒉消火栓供水系统；⒊水幕供水系统；所污水。
地下车站的排水方式主要有以下四个独立系统：⒈底下车站废水由设有站厅、站台的地漏，将废水排入车站呐喊轨道两侧明沟和站台板下排水汇集至车站端头废水池内由排水泵提升，排入市政排水管道。
⒉污水由厕所的下水管道汇集至污水池，然后由排水泵提升排入城市污水管道或地面化建设。
⒊出入口雨水汇集至出入口的集水池后，由排水泵提升排入市政排水管道。
⒋地下结构渗漏水汇集于就近的集水池，由排水泵提升排出车站。
地铁一号线的车站设计为高位站台，所以两个车站之间的区间隧道中点地势最低，在此设有区间泵排水。
隧道内的结构渗漏水或消防废水等沿车轨道两侧明沟汇集至区间集水池，然后由排水泵提升排入车站废水池或直接排出车站。
在区间隧道的洞口出入处和火车站的折返段端头同样设有排水泵站。
第二章地铁供水系统第一节水质和用水标准地铁的生产、生活用水由城市自来水管供水，符合生活饮用水卫生标准的要求。
主要指标有以下四类：⒈感官性状指标—人的感觉器官可直接感觉的指标，达不到这些指标，虽不一定对人体造成危害。
但却会让使用者产生厌恶感。
⒉化学指标—水中化学物质含量指标，这些物质一般不对人体危害，但超过指标值会对生活产生不利影响。
比如：PH值过低会造成腐蚀，过高会析出溶解盐和降低氯消毒效果。
铁、锰超过一定的限度会使水变成红褐色，产生铁猛化合物沉淀。
地铁机电设备概述1、机电设备机电设备：就是包含有电与其他能量相互转换的电气和机械设备的总称。
包括各种电动机及其带动的机械、起重电机、空压机、电焊机、变压器、电磁铁、旋涡泵、管道泵、潜水泵、潜卤泵、机床等。
2、地铁机电设备：电动扶梯、AFC（自动售检票）系统、屏蔽门、自动门、车辆空调、中央空调、通风设备、给排水设备、消防喷淋系统、地铁车辆牵引、道岔转辙设备、电源控制系统等等，机电设备包含在地铁的各个系统中。
做最好的地铁生3、地铁机电设备系统做最好的地铁生活1）供电系统/ y4 _5 f2 p5 \ x功能：为列车、设备系统及车站线路运行提供可靠能源供应，包括动力和照明等。
制式：（牵引供电）DC1500V、750V做最好的地铁生活门户论坛6 \供电方式：集中供电、分散供电、混合供电- 中国地铁生活门户论坛,涉及地铁规划、2）信号系统做最好的地铁生活门户论坛7功能：指挥列车正常运行，保证列车运行安全。
制式：ATC列车运行自动控制系统CTC(分散自律调度集中系统)+移频轨道电路+超速防护（固定）w无线移动闭塞做最好的地铁生活门户论坛i6 f8 w3 x, X, k3 N%组成：ATP子系统——通过对列车速度进行监控并使其保持安全运行间隔,从而防止列车碰撞与出轨。
ATO子系统——主要功能就是控制列车自动运行和在车站精确停车。
ATS子系统——行车指挥自动系统，必要时人工干预3）通信系统地铁族功能：信息传输、指令发布（神经系统）。
组成：光、电缆传输系统、时钟、程控交换机（行车及设备运行、调度和公务电话）闭路电视系统（CCTV）、自动广播车站和列车广播系统无线通讯（列调）系统运行信息查询及行车信息预报系统站内专用电话、无线电话4）自动售检票系统（AFC）功能：自动售、检票机替代人工售检票；实现分阶段计程票、价制（多条线联网）方便乘客提高服务水平；每票次系统跟踪统计，数字准确，提高客运管理水平，并为决策提供科学的依据。
通风系统之水系统
夏季天气炎热，太阳伞和防晒霜也抵挡不住使你汗流浃背。
步行和骑车估计是不会被选择的出行方式，公交出行虽然环保但是依然闷热。
所以，提倡大家地铁出行，绿色环保、节能减排、经济实惠、准点准时、微笑服务，里程加速。
进入地铁站，你会感觉：凉凉的冷风在脸上胡乱的拍。
那大家会不会产生疑问呢？地铁站这么大，制冷系统是什么样的，车站的冷风是怎么来的呢？
车站的空调冷水系统介绍：
地铁地下车站的制冷系统采用，水冷却风的方式，水在管道中通过水泵、制冷设备，空调机组，冷却塔往复循环，水与制冷剂之间进行换热，把热量带出站外，把冷风送进乘客身边和设备房中，使车站中的空气质量和温湿度达到“舒适”的目的，为广大乘客出行提供便利的条件和优质的服务。
制冷系统冷却水循环原理图：
冷却水在冷却水泵的作用下，经过制冷设备换热后，输送到室外散热，然后再回到制冷设备中继续换热的过程。
冷却水：冷却水泵---冷却塔----制冷设备---冷却水泵 制冷系统冷冻水循环原理图：
冷冻水在冷冻水泵的作用下，经过制冷设备换热后，输送到空调器中冷却热风，空调器再把冷风送至车站各个角落，在空调器中换热后的冷冻水再回到制冷设备中继续换热，如此往复。
冷冻水：冷冻水泵--空调器--
制冷设备--冷冻水泵 而制冷剂在制冷设备中的循环有变化有四中状态，分别是：
制冷剂通过不断的汽化和液化，吸热，散热来完成和冷却水以及冷冻水的换热过程。
达到制冷的效果。
制冷剂的分类：
R134a由于对臭氧层没有破坏，所以车站采用广泛。
地 铁 环 控 系 统一、环控系统的组成（1） 车站空调通风系统大系统：车站公共区（站厅、站台）空调通风系统。
小系统：车站设备用房、管理用房空调通风系统。
水系统: 为大系统、小系统提供冷源的系统。
（2） 隧道通风系统TVF 系统：区间隧道活塞风与机械通风系统注：TVF ：TUNELTUNNEL VENTILATION FAN (隧道风机)环控系统隧道通风系统车站空调通风系统水 系统大 系统小 系统TVF 系统U/O系统图1-1-1UPE/OTE系统：车站范围内、屏蔽门外站台下排热和车行道顶部排热系统。
注：UPE：UNDER platform EXHAUST AIR DUCT (站台下排热管道)OTE：OVER TUNEL EXHAUST AIR DUCT (轨道顶端排热管道)二、环控系统的作用1.为车站内乘客及工作人员提供舒适的空气环境2.为地铁区间隧道通风换气3.火灾时排除烟气，有利于人员疏散。
备注：•舒适性标准包括：温度、湿度、空气流速、空气品质（O2、CO2含量等）。
•站厅温度：30ºC，站台：28ºC，相对湿度：55~65%。
（现根据实际情况站厅平均温度一般控制在29ºC以下，站台平均温度一般控制在27ºC以下。
）•空调季节新风量标准：≥12.6m3/h·人•过渡季节新风量标准：≥30m3/h·人三、环控系统控制方式一般地铁的环控系统设备控制都分为三级就地控制、车站级控制、中央级控制。
就地控制为优先级，车站级控制为次级，中央级控制为最后级。
其含意是：设备处于就地级控制时，后两级控制不能控制设备的运行状态（开、关、复位）；设备处于车站级控制时，中央级控制不能控制设备的运行。
1. 就地控制就地控制就是现场控制，主要通过手动操作设在环控设备现场的电控箱上的“就地/远程按钮”来实现，即把按钮打到就地档。
就地控制方式为环控系统设备的安装调试与维护维修提供方便。
