钢的合金元素对热处理的影响
- 格式:doc
- 大小:24.00 KB
- 文档页数:5

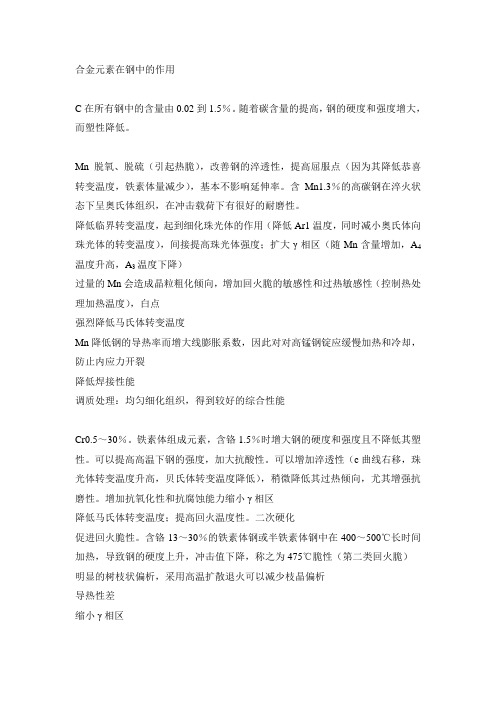

合金元素在钢中的作用C在所有钢中的含量由0.02到1.5%。
随着碳含量的提高,钢的硬度和强度增大,而塑性降低。
Mn脱氧、脱硫(引起热脆),改善钢的淬透性,提高屈服点(因为其降低恭喜转变温度,铁素体量减少),基本不影响延伸率。
含Mn1.3%的高碳钢在淬火状态下呈奥氏体组织,在冲击载荷下有很好的耐磨性。
降低临界转变温度,起到细化珠光体的作用(降低Ar1温度,同时减小奥氏体向珠光体的转变温度),间接提高珠光体强度;扩大γ相区(随Mn含量增加,A4温度升高,A3温度下降)过量的Mn会造成晶粒粗化倾向,增加回火脆的敏感性和过热敏感性(控制热处理加热温度),白点强烈降低马氏体转变温度Mn降低钢的导热率而增大线膨胀系数,因此对对高锰钢锭应缓慢加热和冷却,防止内应力开裂降低焊接性能调质处理:均匀细化组织,得到较好的综合性能Cr0.5~30%。
铁素体组成元素,含铬1.5%时增大钢的硬度和强度且不降低其塑性。
可以提高高温下钢的强度,加大抗酸性。
可以增加淬透性(c曲线右移,珠光体转变温度升高,贝氏体转变温度降低),稍微降低其过热倾向,尤其增强抗磨性。
增加抗氧化性和抗腐蚀能力缩小γ相区降低马氏体转变温度;提高回火温度性。
二次硬化促进回火脆性。
含铬13~30%的铁素体钢或半铁素体钢中在400~500℃长时间加热,导致钢的硬度上升,冲击值下降,称之为475℃脆性(第二类回火脆)明显的树枝状偏析,采用高温扩散退火可以减少枝晶偏析导热性差缩小γ相区Ni提高强度,尤其是冲击韧性,稳定奥氏体;提高抗酸性扩大γ相区形成、稳定奥氏体强化奥氏体和铁素体,并通过细化铁素体晶粒改善低温性能。
降低临界冷却速度,提高淬透性,含镍钢一般不需要水淬,多用于制造大截面重要零件。
使渗碳体分布均匀。
含镍钢渗碳淬火后在渗碳层有大量的残余奥氏体存在,因此渗碳处理后再进行低温处理一般能提高零件表面硬度和零件尺寸的稳定性一般,枝状组织比较严重,锻压后易产生带状组织,应考虑加长高温均匀化时间;增加氢的溶解度或降低γ相到α相的转变温度,增加白点敏感性,因此在锻压后注意缓冷防止白点产生Mo增加钢的硬度、强度和可塑性,增加淬透性,消除回火脆性(单一元素时提高回火脆性,和其他合金元素并用又可以抑制其他元素的回火脆性),提高冲击韧性,耐磨性。
合金元素对钢的影响
合金元素对钢的影响主要体现在以下几个方面:
1. 提升强度和硬度:合金元素如锰、硅、铬等,能有效增加钢的强度和硬度,使其更具耐磨性和耐久性。
这些元素在钢中以固溶体的形式存在,能提高钢的屈服点和抗拉强度。
2. 改善韧性:某些合金元素如钒、钛等,能细化钢的组织结构,从而提升其韧性。
它们在钢中形成碳化物,这些碳化物能有效地阻止裂纹扩展,从而增加钢的断裂抗力。
3. 改善工艺性能:合金元素可以改变钢的加工性能,例如改善铸造性能、焊接性能和切削性能等。
例如,磷可以提高钢的流动性,但过高的磷含量会导致钢的冷脆性增加。
4. 抗腐蚀性:合金元素如铬、镍等可以增加钢的抗腐蚀性。
它们在钢表面形成一层致密的氧化膜,能有效阻止进一步的氧化腐蚀。
5. 热处理性能:合金元素可以改变钢在热处理过程中的反应速度和效果。
例如,硅、锰等元素可以加速奥氏体化和冷却速度,而钛、钒等元素则可以减缓奥氏体化和冷却速度。
6. 改善磁性:一些合金元素如钴、铁等可以改变钢的磁性。
这些元素在钢中能影响铁磁畴的取向,从而改变其磁性能。
7. 降低导电性:合金元素如铜、镍等可以增加钢的导电性。
它们在钢中形成电子散射中心,增加电子的散射几率,降低电导率。
综上所述,合金元素对钢的影响是多方面的,可以根据实际需求选择添加合适的合金元素来优化钢的性能。
但需要注意的是,添加合金元素时需控制适当的比例,否则可能会产生反效果。
钢性, 化学元素钢材中都含有各种各样的杂质,杂志含量的多寡,直接影响到钢材的物理化学性质%26mdas h;%26mdas h;1、碳(C):钢中含碳量增加,屈服点和抗拉强度升高,但塑性和冲击性降低,当含碳量超过0.23%时,钢的焊接性能变坏,因此用于焊接的低合金结构钢,含碳量一般不超过0.20%。
碳量高还会降低钢的耐大气腐蚀能力,在露天料场的高碳钢就易锈蚀;此外,碳能增加钢的冷脆性和时效敏感性。
2、硅(Si):在炼钢过程中加硅作为还原剂和脱氧剂,所以镇静钢含有0.15-0.30%的硅。
如果钢中含硅量超过0.50-0.60%,硅就算合金元素。
硅能显著提高钢的弹性极限,屈服点和抗拉强度,故广泛用于作弹簧钢。
在调质结构钢中加入1.0-1.2%的硅,强度可提高15-20%。
硅和钼、钨、铬等结合,有提高抗腐蚀性和抗氧化的作用,可制造耐热钢。
含硅1-4%的低碳钢,具有极高的导磁率,用于电器工业做矽钢片。
硅量增加,会降低钢的焊接性能。
3、锰(Mn):在炼钢过程中,锰是良好的脱氧剂和脱硫剂,一般钢中含锰0.30-.50%。
在碳素钢中加入0.70%以上时就算%26ldqu o;锰钢%26rdqu o;,较一般钢量的钢不但有足够的韧性,且有较高的强度和硬度,提高钢的淬性,改善钢的热加工性能,如16Mn钢比A3屈服点高40%。
含锰11-14%的钢有极高的耐磨性,用于挖土机铲斗,球磨机衬板等。
锰增高,减弱钢的抗腐蚀能力,降低焊接性能。
4、磷(P):在一般情况下,磷是钢中有害元素,增加钢的冷脆性,使焊接性能变坏,降低塑性,使冷弯性能变坏。
因此通常要求钢中含磷量小于0.045%,优质钢要求更低些。
5、硫(S):硫在通常情况下也是有害元素。
使钢产生热脆性,降低钢的延展性和韧性,在锻造和轧制时造成裂纹。
热处理合金元素的调质影响1、合金元素对钢加热转变的影响除了镍、钴以外,大多数合金元素特别是强碳化物形成元素,使碳的扩散速度降低,奥氏体的形成过程减缓,因此奥氏体化加热温度提高,保温时间延长。
除了锰、硼以外,大多数合金元素阻碍奥氏体晶粒长大,淬火后获得细小马氏体组织。
2、合金元素对钢冷却转变的影响除了Co以外,大多数合金元素溶入奥氏体中,不同程度地阻碍了铁、碳原子的扩散,减缓了奥氏体的分解能力,使奥氏体稳定性提高,C 曲线右移或形成珠光体和贝氏体两个转变区。
除Co、Al外,大多数合金元素使Ms点、Mf点下移,使钢在淬火后残余奥氏体量增多,调质是淬火加高温回火的双重台车炉热处理,其目的是使工件具有良好的综合机械性能。
调质钢有碳素调质钢和合金调质钢二大类,不管是碳钢还是合金钢,其含碳量控制比较严格。
如果含碳量过高,调质后工件的强度虽高,但韧性不够,如含碳量过低,韧性提高而强度不足。
为使调质件得到好的综合性能,一般含碳量控制在0.30~0.50%。
调质淬火时,要求工件整个截面淬透,使工件得到以细针状淬火马氏体为主的显微组织。
通过台车炉高温回火,得到以均匀回火索氏体为主的显微组织。
小型工厂不可能每炉搞金相分析,一般只作硬度测试,这就是说,淬火后的硬度必须达到该材料的淬火硬度,回火后硬度按图要求来检查。
工件调质处理的操作,必须严格按工艺文件执行,我们只是对操作过程中如何实施工艺提些看法。
1、台车炉热处理45钢的调质45钢是中碳结构钢,冷热加工性能都不错,机械性能较好,且价格低、来源广,所以应用广泛。
它的最大弱点是淬透性低,截面尺寸大和要求比较高的工件不宜采用。
45钢淬火温度在A3+(30~50)℃,在实际操作中,一般是取上限的。
偏高的淬火温度可以使工件加热速度加快,表面氧化减少,且能提高工效。
为使工件的奥氏体均匀化,就需要足够的保温时间。
如果实际装炉量大,就需适当延长保温时间。
不然,可能会出现因加热不均匀造成硬度不足的现象。
合金元素对钢的性能影响合金是由两种或两种以上的金属或非金属元素组成的材料。
将合金元素添加到钢中可以改变钢的性能。
这种改变可能包括增加钢的强度、硬度、耐腐蚀性能、热处理性能等。
本文将详细探讨合金元素对钢的主要性能影响。
一、合金元素对钢的强度和硬度的影响1.铬(Cr):铬是一种常用的合金元素。
它可以提高钢的硬度和耐高温性能。
铬在钢中形成稳定的氧化层,可以防止钢发生锈蚀。
此外,铬还可以提高钢的强度,使其更难弯曲和变形。
2.锰(Mn):锰是一种常见的合金元素。
它可以提高钢的强度、硬度和耐磨性能。
特别是在高温下,锰可以提高钢的硬度和强度,使其具有更好的耐磨性能。
3.钼(Mo):钼是一种重要的强化元素。
它可以提高钢的强度、韧性和耐热性能。
钼可以在钢中形成硬质的碳化物,使钢具有更好的耐磨性和抗冲击性。
此外,钼还可以提高钢的耐高温性能。
4.钛(Ti)和铌(Nb):钛和铌是常用的微合金元素。
它们可以提高钢的强度和硬度,同时也可以细化钢中的晶粒。
这些微合金元素还可以提高钢的高温强度和阻止钢的再结晶。
二、合金元素对钢的耐腐蚀性能的影响1.铬(Cr):铬是一种重要的防腐蚀元素。
它可以在钢的表面形成稳定的铬氧化层,防止钢被氧化和锈蚀。
铬还可以提高钢的耐腐蚀性能,使钢适用于潮湿和腐蚀性环境。
2.镍(Ni):镍也是一种常用的防腐蚀元素。
它可以提高钢的耐酸性和耐碱性,因为镍本身具有优异的化学稳定性。
镍还可以改善钢的韧性和抗磨性能。
3.铜(Cu):铜可以提高钢的抗腐蚀性能。
它可以形成一层稳定的氧化膜,保护钢表面不受腐蚀。
此外,铜还可以提高钢的韧性和耐磨性能。
三、合金元素对钢的热处理性能的影响1.钼(Mo):钼可以提高钢的热处理稳定性。
钼的加入可以使钢的晶界更加稳定,抑制晶粒长大,提高钢的热稳定性和热处理硬化能力。
2.钛(Ti)和铌(Nb):钛和铌是常用的微合金元素,可以提高钢的热稳定性和抗热衰退性能。
它们可以在钢中形成稳定的碳化物,细化晶粒并防止晶粒长大。
各种合金元素对钢性能的影响合金化是通过向钢中添加不同的金属元素来改变钢的性能。
下面将介绍18种常见的合金元素对钢的性能的影响。
1.碳(C):碳是钢中最主要的合金元素之一,它能提高钢的硬度和强度。
2.硅(Si):硅的加入可以提高钢的耐高温性能和氧化抵抗能力。
3.锰(Mn):锰的加入可以提高钢的硬度、韧性和耐磨性。
4.磷(P):磷的加入可以增加钢的冷脆性,但适量的磷可以提高钢的强度和硬度。
5.硫(S):硫的加入可以提高切削性能和加工性能,但会降低钢的韧性。
6.铬(Cr):铬的加入可以提高钢的抗热腐蚀性能和抗氧化能力。
7.镍(Ni):镍的加入可以提高钢的强度、韧性和耐腐蚀性能。
8.钼(Mo):钼的加入可以提高钢的硬度、强度和耐磨性。
9.钒(V):钒的加入可以提高钢的强度、耐磨性和抗冲击性。
10.钛(Ti):钛的加入可以提高钢的强度、韧性和耐腐蚀性能。
11.铝(Al):铝的加入可以提高钢的强度、硬度和抗腐蚀性能。
12.铜(Cu):铜的加入可以提高钢的强度、硬度和导热性能。
13.铌(Nb):铌的加入可以提高钢的强度、耐磨性和抗腐蚀性能。
14.稀土元素(RE):稀土元素的加入可以改善钢的热处理性能和强度。
15.钒(V):铌的加入可以增加钢的硬度、强度和韧性。
16.硼(B):硼的加入可以提高钢的韧性、强度和耐磨性。
17.锡(Sn):锡的加入可以提高钢的耐腐蚀性和强度。
18.磷(P):磷的加入可以增加钢的脆性和韧性。
这些合金元素的加入可以根据特定的要求来调整钢的性能,例如提高强度、硬度、韧性、耐腐蚀性能、磨损性能和抗冲击性等。
然而,合金化也会引入一些问题,例如增加成本、降低可焊性和提高加工难度等。
因此,在设计和选择合金钢时需要综合考虑各种因素。
材料中的化学元素对热处理的影响钢性, 化学元素钢材中都含有各种各样的杂质,杂志含量的多寡,直接影响到钢材的物理化学性质%26mdash;%26mdash;1、碳(C):钢中含碳量增加,屈服点和抗拉强度升高,但塑性和冲击性降低,当含碳量超过0.23%时,钢的焊接性能变坏,因此用于焊接的低合金结构钢,含碳量一般不超过0.20%。
碳量高还会降低钢的耐大气腐蚀能力,在露天料场的高碳钢就易锈蚀;此外,碳能增加钢的冷脆性和时效敏感性。
2、硅(Si):在炼钢过程中加硅作为还原剂和脱氧剂,所以镇静钢含有0.15-0.30%的硅。
如果钢中含硅量超过0.50-0.60%,硅就算合金元素。
硅能显著提高钢的弹性极限,屈服点和抗拉强度,故广泛用于作弹簧钢。
在调质结构钢中加入1.0-1.2%的硅,强度可提高15-20%。
硅和钼、钨、铬等结合,有提高抗腐蚀性和抗氧化的作用,可制造耐热钢。
含硅1-4%的低碳钢,具有极高的导磁率,用于电器工业做矽钢片。
硅量增加,会降低钢的焊接性能。
3、锰(Mn):在炼钢过程中,锰是良好的脱氧剂和脱硫剂,一般钢中含锰0.30-.50%。
在碳素钢中加入0.70%以上时就算%26ldquo;锰钢%26rdquo;,较一般钢量的钢不但有足够的韧性,且有较高的强度和硬度,提高钢的淬性,改善钢的热加工性能,如16Mn钢比A3屈服点高40%。
含锰11-14%的钢有极高的耐磨性,用于挖土机铲斗,球磨机衬板等。
锰增高,减弱钢的抗腐蚀能力,降低焊接性能。
4、磷(P):在一般情况下,磷是钢中有害元素,增加钢的冷脆性,使焊接性能变坏,降低塑性,使冷弯性能变坏。
因此通常要求钢中含磷量小于0.045%,优质钢要求更低些。
5、硫(S):硫在通常情况下也是有害元素。
使钢产生热脆性,降低钢的延展性和韧性,在锻造和轧制时造成裂纹。
硫对焊接性能也不利,降低耐腐蚀性。
所以通常要求硫含量小于 0.055%,优质钢要求小于0.040%。
在钢中加入0.08-0.20%的硫,可以改善切削加工性,通常称易切削钢。
1、铬(Cr) [gè]一种金属元素,符号Cr,质硬而脆,抗腐蚀性强。
用于电镀和制造特种钢。
铬能增加钢的淬[cuì]透性并有二次硬化作用。
可提高高碳钢的硬度和耐磨性而不使钢变脆;含量超过12%时。
使钢有良好的高温抗氧化性和耐氧化性介质腐蚀的作用。
还增加钢的热强性,铬为不锈耐酸钢及耐热钢的主要合金元素。
铬能提高碳素钢轧制状态的强度和硬度。
降低伸长率和断面收缩率。
当铬含量超过15%时,强度和硬度将下降,伸长率和断面收缩率则相应地有所提高。
含铬钢的零件经研磨容易获得较高的表面加工质量。
铬在调质结构钢中的主要作用是提高淬透性。
使钢经淬火回火后具有较好的综合力学性能,在渗碳钢中还可以形成含铬的碳化物,从而提高材料表面的耐磨性。
含铬的弹簧钢在热处理时不易脱碳。
铬能提高工具钢的耐磨性、硬度和红硬性。
有良好的回火稳定性。
在电热合金中,铬能提高合金的抗氧化性、电阻和强度。
(1) 对钢的显做组织及热处理的作用A、铬与铁形成连续固溶体,缩小奥氏体相区城。
铬与碳形成多种碳化物,与碳的亲和力大于铁和锰而低于钨、钼等.铬与铁可形成金属间化合物σ相(FeCr)B、铬使珠光体中碳的浓度及奥氏体中碳的极限溶解度减少C、减缓奥氏体的分解速度,显著提高钢的淬透性.但亦增加钢的回火脆性倾向(2)对钢的力学性能的作用A、提高钢的强度和硬度.时加入其他合金元素时,效果较显著B、显著提高钢的脆性转变温度C、在含铬量高的Fe-Cr合金中,若有σ相析出,冲击韧性急剧下降。
(3)对钢的物理、化学及工艺性能的作用A、提高钢的耐磨性,经研磨,易获得较高的表面光洁度B、降低钢的电导率,降低电阻温度系数C、提高钢的矫顽力和剩余磁感.广泛用于制造永磁钢D、铬促使钢的表面形成钝化膜,当有一定含量的铭时,显著提高钢的耐腐蚀性能(特别是硝酸)。
若有铬的碳化物析出时,使钢的耐腐蚀性能下降E、提高钢的抗氧化性能F、铬钢中易形成树枝状偏析,降低钢的塑性G、由于铬使钢的热导率下降,热加工时要缓慢升温,锻、轧后要缓冷(4)在钢中的应用A、合金结构钢中主要利用铬提高淬透性,并可在渗碳表面形成含铬碳化物以提高耐磨性B、弹簧钢中利用铬和共他合金元素一起提供的综合性能C、轴承钢中主要利用铬的特殊碳化物对耐磨性的贡献及研磨后表面光沽度高的优点D、工具钢和高速钢中主要利用铬提高耐磨性的作用,并具有一定的回火稳定性和韧性E、不锈钢、耐热钢中铬常与锰、氮、镍等联合便用,当需形成奥氏体钢时,稳定铁素体的铬与稳定奥氏体的锰、镍之间须有一定比例,如Cr18Ni9等F、我国铬资源较少.应尽量节省铬的使用2、钼(Mo) [mù]一种金属元素。
1. 合金元素对钢性能的影响钢材中合金元素可以提高钢铁材料洁净度、均匀度、组织细度等影响材料性能,提高冶金行业资源、能源利用效率,实现节能、环保,促进钢铁行业可持续发展。
主要有以下几个方面:(1)结晶强化。
结晶强化就是通过控制结晶条件,在凝固结晶以后获得良好的宏观组织和显微组织,从而提高金属材料的性能。
它包括:(2)形变强化。
金属材料经冷加工塑性变形可以提高其强度。
这是由于材料在塑性变形后位错运动的阻力增加所致。
(3)固溶强化.通过合金化(加入合金元素)组成固溶体,使金属材料得到强化称为固溶强化。
(4)相变强化。
合金化的金属材料,通过热处理等手段发生固态相变,获得需要的组织结构,使金属材料得到强化,称为相变强化。
(5)晶界强化。
晶界部位的自由能较高,而且存在着大量的缺陷和空穴,在低温时,晶界阻碍了位错的运动,因而晶界强度高于晶粒本身;但在高温时,沿晶界的扩散速度比晶内扩散速度大得,晶界强度显著降低。
因此强化晶界对提高钢的热强性是很有效的。
硼对晶界的强化作用,是由于硼偏集于晶界上,使晶界区域的晶格缺位和空穴减少,晶界自由能降低;硼还减缓了合金元素沿晶界的扩散过程;硼能使沿晶界的析出物降低,改善了晶界状态,加入微量硼、锆或硼+锆能延迟晶界上的裂纹形成过程;此外,它们还有利于碳化物相的稳定。
(6)综合强化。
在实际生产上,强化金属材料大都是同时采用几种强化方法的综合强化,以充分发挥强化能力。
例如:1)固溶强化十形变强化,常用于固溶体系合金的强化。
2)结晶强化+沉淀强化,用于铸件强化。
3)马氏体强化+表面形变强化。
对一些承受疲劳载荷的构件,常在调质处理后再进行喷丸或滚压处理。
4)固溶强化+沉淀强化。
对于高温承压元件常采用这种方法,以提高材料的高温性能。
有时还采用硼的强化晶界作用,进一步提高材料的高温强度。
2.合金元素的存在形式根据合金元素与碳的作用不同,可将合金元素分为两大类:碳化物形成元素,它们比Fe具有更强的亲碳能力,在钢中将优先形成碳化物,依其强弱顺序为Zr、Ti、Nb、V、W、Mo、Cr、Mn、Fe等,它们大多是过渡族元素,在周期表上均位于Fe的左侧;非碳化物形成元素,主要包括Ni、Si、Co、Al等,他们与碳一般不生成碳化物而固溶于固溶体中,或生成其它化合物如AlN,一般位于周期表的右侧。
钢的合金元素对热处理的影响:在钢中加入合金元素后,钢的基本组元铁和碳与加入的合金元素会发生交互作用。
钢的合金化目的是希望利用合金元素与铁、碳的相互作用和对铁碳相图及对钢的热处理的影响来改善钢的组织和性能。
合金元素与铁、碳的相互作用合金元素加入钢中后,主要以三种形式存在钢中。
即:与铁形成固溶体;与碳形成碳化物;在高合金钢中还可能形成金属间化合物。
1. 溶于铁中几乎所有的合金元素(除Pb外)都可溶入铁中, 形成合金铁素体或合金奥氏体, 按其对α-Fe或γ-Fe的作用, 可将合金元素分为扩大奥氏体相区和缩小奥氏体相区两大类。
扩大γ相区的元素—亦称奥氏体稳定化元素, 主要是Mn、Ni、Co、C、N、Cu等, 它们使A3点(γ-Fe α-Fe的转变点)下降, A4点( γ-Fe的转变点)上升, 从而扩大γ-相的存在范围。
其中Ni、Mn等加入到一定量后, 可使γ相区扩大到室温以下, 使α相区消失, 称为完全扩大γ相区元素。
另外一些元素(如C、N、Cu等), 虽然扩大γ相区, 但不能扩大到室温, 故称之为部分扩大γ相区的元素。
缩小γ相区元素——亦称铁素体稳定化元素, 主要有Cr、Mo、W、V、Ti、Al、Si、B、Nb、Zr等。
它们使A3点上升, A4点下降(铬除外, 铬含量小于7%时, A3点下降; 大于7%后,A3点迅速上升), 从而缩小γ相区存在的范围, 使铁素体稳定区域扩大。
按其作用不同可分为完全封闭γ相区的元素(如Cr、Mo、W、V、Ti、Al、Si等)和部分缩小γ相区的元素(如B、Nb、Zr等)。
2. 形成碳化物合金元素按其与钢中碳的亲和力的大小, 可分为碳化物形成元素和非碳化物形成元素两大类。
常见非碳化物形成元素有:Ni、Co、Cu、Si、Al、N、B等。
它们基本上都溶于铁素体和奥氏体中。
常见碳化物形成元素有:Mn、Cr、W、V、Nb、Zr、Ti等(按形成的碳化物的稳定性程度由弱到强的次序排列),它们在钢中一部分固溶于基体相中,一部分形成合金渗碳体, 含量高时可形成新的合金碳化合物。
合金元素对Fe-Fe3C相图的影响1. 对奥氏体和铁素体存在范围的影响扩大或缩小γ相区的元素均同样扩大或缩小Fe-Fe3C相图中的γ相区, 且同样Ni或Mn 的含量较多时, 可使钢在室温下得到单相奥氏体组织(如1Cr18Ni9奥氏体不锈钢和ZGMn13高锰钢等),而Cr、Ti、Si等超过一定含量时, 可使钢在室温获得单相铁素体组织(如1Cr17Ti 高铬铁素体不锈钢等)。
2. 对Fe-Fe3C相图临界点(S和E点)的影响扩大γ相区的元素使Fe-Fe3C相图中的共析转变温度下降, 缩小γ相区的元素则使其上升, 并都使共析反应在一个温度范围内进行。
几乎所有的合金元素都使共析点(S)和共晶点(E)的碳含量降低,即S点和E点左移, 强碳化物形成元素的作用尤为强烈。
合金元素对钢热处理的影响合金元素的加入会影响钢在热处理过程中的组织转变。
1. 合金元素对加热时相转变的影响合金元素影响加热时奥氏体形成的速度和奥氏体晶粒的大小。
(1)对奥氏体形成速度的影响:Cr、Mo、W、V等强碳化物形成元素与碳的亲合力大, 形成难溶于奥氏体的合金碳化物, 显著减慢奥氏体形成速度;Co、Ni等部分非碳化物形成元素, 因增大碳的扩散速度, 使奥氏体的形成速度加快;Al、Si、Mn等合金元素对奥氏体形成速度影响不大。
(2)对奥氏体晶粒大小的影响:大多数合金元素都有阻止奥氏体晶粒长大的作用, 但影响程度不同。
强烈阻碍晶粒长大的元素有:V、Ti、Nb、Zr等;中等阻碍晶粒长大的元素有:W、Mn、Cr等;对晶粒长大影响不大的元素有:Si、Ni、Cu等;促进晶粒长大的元素:Mn、P等。
2. 合金元素对过冷奥氏体分解转变的影响铝锌(镀锌)合金钢板为基本材料除Co外, 几乎所有合金元素都增大过冷奥氏体的稳定性, 推迟珠光体类型组织的转变, 使C曲线右移, 即提高钢的淬透性。
常用提高淬透性的元素有:Mo、Mn、Cr、Ni、Si、B等。
必须指出, 加入的合金元素, 只有完全溶于奥氏体时, 才能提高淬透性。
如果未完全溶解, 则碳化物会成为珠光体的核心, 反而降低钢的淬透性。
另外, 两种或多种合金元素的同时加入(如, 铬锰钢、铬镍钢等), 比单个元素对淬透性的影响要强得多。
除Co、Al外, 多数合金元素都使Ms和Mf点下降。
其作用大小的次序是:Mn、Cr、Ni、Mo、W、Si。
其中Mn的作用最强, Si实际上无影响。
Ms和Mf点的下降, 使淬火后钢中残余奥氏体量增多。
残余奥氏体量过多时,可进行冷处理(冷至Mf点以下), 以使其转变为马氏体; 或进行多次回火, 这时残余奥氏体因析出合金碳化物会使Ms、Mf点上升, 并在冷却过程中转变为马氏体或贝氏体(即发生所谓二次淬火)。
3. 合金元素对回火转变的影响(1)提高回火稳定性合金元素在回火过程中推迟马氏体的分解和残余奥氏体的转变(即在较高温度才开始分解和转变),提高铁素体的再结晶温度, 使碳化物难以聚集长大,因此提高了钢对回火软化的抗力, 即提高了钢的回火稳定性。
提高回火稳定性作用较强的合金元素有:V、Si、Mo、W、Ni、Co等。
(2)产生二次硬化一些Mo、W、V含量较高的高合金钢回火时, 硬度不是随回火温度升高而单调降低, 而是到某一温度(约400℃)后反而开始增大, 并在另一更高温度(一般为550℃左右)达到峰值。
这是回火过程的二次硬化现象, 它与回火析出物的性质有关。
当回火温度低于450℃时, 钢中析出渗碳体; 在450℃以上渗碳体溶解, 钢中开始沉淀出弥散稳定的难熔碳化物Mo2C、W2C、VC等, 使硬度重新升高, 称为沉淀硬化。
回火时冷却过程中残余奥氏体转变为马氏体的二次淬火所也可导致二次硬化。
试一试:碳质量分数为%的钼钢的回火温度与硬度的关系产生二次硬化效应的合金元素产生二次硬化的原因合金元素残余奥氏体的转变沉淀硬化Mn、Mo、W、Cr、Ni、Co①、V V、Mo、W、Cr、Ni①、Co①①仅在高含量并有其他合金元素存在时, 由于能生成弥散分布的金属间化合物才有效。
(3)增大回火脆性和碳钢一样, 合金钢也产生回火脆性, 而且更明显。
这是合金元素的不利影响。
在450℃-600℃间发生的第二类回火脆性(高温回火脆性) 主要与某些杂质元素以及合金元素本身在原奥氏体晶界上的严重偏聚有关, 多发生在含Mn、Cr、Ni等元素的合金钢中。
这是一种可逆回火脆性, 回火后快冷(通常用油冷)可防止其发生。
钢中加入适当Mo 或W%Mo, 1%W)也可基本上消除这类脆性。
合金元素对钢的机械性能的影响提高钢的强度是加入合金元素的主要目的之一。
欲提高强度, 就要设法增大位错运动的阻力。
金属中的强化机制主要有固溶强化、位错强化、细晶强化、第二相(沉淀和弥散)强化。
合金元素的强化作用, 正是利用了这些强化机制。
1. 对退火状态下钢的机械性能的影响结构钢在退火状态下的基本相是铁素体和碳化物。
合金元素溶于铁素体中, 形成合金铁素体, 依靠固溶强化作用, 提高强度和硬度, 但同时降低塑性和韧性。
2.对退火状态下钢的机械性能的影响由于合金元素的加入降低了共析点的碳含量、使C曲线右移, 从而使组织中的珠光体的比例增大, 使珠光体层片距离减小, 这也使钢的强度增加, 塑性下降。
但是在退火状态下, 合金钢没有很大的优越性。
由于过冷奥氏体稳定性增大, 合金钢在正火状态下可得到层片距离更小的珠光体, 或贝氏体甚至马氏体组织, 从而强度大为增加。
Mn、Cr、Cu的强化作用较大, 而Si、Al、V、Mo 等在一般含量(例如一般结构钢的实际含量)下影响很小。
3. 对淬火、回火状态下钢的机械性能的影响合金元素对淬火、回火状态下钢的强化作用最显著, 因为它充分利用了全部的四种强化机制。
淬火时形成马氏体, 回火时析出碳化物, 造成强烈的第二相强化,同时使韧性大大改善, 故获得马氏体并对其回火是钢的最经济和最有效的综合强化方法。
合金元素加入钢中, 首要的目的是提高钢的淬透性, 保证在淬火时容易获得马氏体。
其次是提高钢的回火稳定性, 使马氏体的保持到较高温度,使淬火钢在回火时析出的碳化物更细小、均匀和稳定。
这样, 在同样条件下, 合金钢比碳钢具有更高的强度。
合金元素对钢的工艺性能的影响1. 合金元素对钢铸造性能的影响固、液相线的温度愈低和结晶温区愈窄, 其铸造性能愈好。
合金元素对铸造性能的影响, 主要取决于它们对Fe-Fe3C相图的影响。
另外, 许多元素, 如Cr、Mo、V、Ti、Al等在钢中形成高熔点碳化物或氧化物质点, 增大钢的粘度, 降低流动性, 使铸造性能恶化。
2.合金元素对钢塑性加工性能的影响塑性加工分热加工和冷加工。
合金元素溶入固溶体中, 或形成碳化物(如Cr、Mo、W等), 都使钢的热变形抗力提高和热塑性明显下降而容易锻裂。
一般合金钢的热加工工艺性能比碳钢要差得多。
3. 合金元素对钢焊接性能的影响合金元素都提高钢的淬透性, 促进脆性组织(马氏体)的形成, 使焊接性能变坏。
但钢中含有少量Ti和V, 可改善钢的焊接性能。
4. 合金元素对钢切削性能的影响切削性能与钢的硬度密切相关, 钢是适合于切削加工的硬度范围为170HB~230HB。
一般合金钢的切削性能比碳钢差。
但适当加入S、P、Pb等元素可以大大改善钢的切削性能。
5. 合金元素对钢热处理工艺性能的影响热处理工艺性能反映钢热处理的难易程度和热处理产生缺陷的倾向。
主要包括淬透性、过热敏感性、回火脆化倾向和氧化脱碳倾向等。
合金钢的淬透性高, 淬火时可以采用比较缓慢的冷却方法,可减少工件的变形和开裂倾向。
加入锰、硅会增大钢的过热敏感性。
